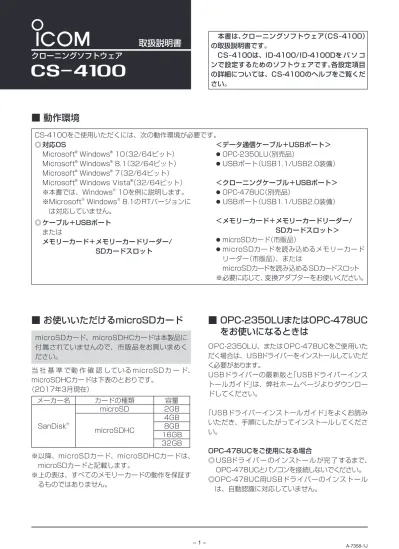

クローニングソフトウェア
取扱説明書
CS-4100
本書は、クローニングソフトウェア（CS–4100） の取扱説明書です。 CS–4100は、ID-4100/ID-4100Dを パ ソ コ ンで設定するためのソフトウェアです。各設定項目 の詳細については、CS-4100のヘルプをご覧くだ さい。 ◎対応OS Microsoft® Windows® 10（32/64ビット） Microsoft® Windows® 8.1（32/64ビット） Microsoft® Windows® 7（32/64ビット） Microsoft® Windows Vista（32/64ビット）® ※本書では、Windows® 10を例に説明します。 ※ Microsoft® Windows® 8.1のRTバージョンに は対応していません。 ◎ケーブル＋USBポート または メモリーカード＋メモリーカードリーダー/ SDカードスロット ＜データ通信ケーブル＋USBポート＞ l OPC-2350LU（別売品） l USBポート（USB1.1/USB2.0装備） ＜クローニングケーブル＋USBポート＞ l OPC-478UC（別売品） l USBポート（USB1.1/USB2.0装備） ＜メモリーカード＋メモリーカードリーダー/ SDカードスロット＞ l microSDカード（市販品） l microSDカードを読み込めるメモリーカード リーダー（市販品）、または microSDカードを読み込めるSDカードスロット ※必要に応じて、変換アダプターをお使いください。■OPC-2350LUまたはOPC-478UC
をお使いになるときは
■動作環境
OPC-2350LU、またはOPC-478UCをご使用いた だく場合は、USBドライバーをインストールしていただ く必要があります。 USBドライバーの最新版と「USBドライバーインス トールガイド」は、弊社ホームページよりダウンロー ドしてください。 「USBドライバーインストールガイド」をよくお読み いただき、手順にしたがってインストールしてくださ い。 OPC-478UCをご使用になる場合 ◎ USBドライバー のインストー ルが完 了 するまで、 OPC-478UCとパソコンを接続しないでください。 ◎ OPC-478UC用USBドライバーのインストール は、自動認識に対応していません。 CS-4100をご使用いただくには、次の動作環境が必要です。 当 社 基 準 で動 作 確 認 している microSDカ ー ド、 microSDHCカードは下表のとおりです。 （2017年3月現在） ※ 以降、microSDカード、microSDHCカードは、 microSDカードと記載します。 ※ 上の表は、すべてのメモリーカードの動作を保証す るものではありません。 microSDカード、microSDHCカードは本製品に 付属されていませんので、市販品をお買い求めく ださい。 メーカー名 カードの種類 容量 SanDisk® microSD 2GB microSDHC 4GB 8GB 16GB 32GB■お使いいただけるmicroSDカード
■クローニングソフトウェアのインストール
1. 管理者権限でログオンします。 ※ ほかのアプリケーションを起動しているとき は、すべて終了してください。 2. ダウンロードした圧縮ファイルを解凍します。 ・ 「Windows セキュリティの警告」画面が表示さ れたときは、〈はい（Y）〉をクリックします。 ・ ファイルを解凍すると、ダウンロードした圧縮 ファイルと同じ場所に、フォルダーが生成され ます。 3. 解凍して生成されたフォルダーに格納されている 「setup.exe」をダブルクリックします。 ・ 「ユーザーアカウント制御」画面が表示された ら、〈はい（Y）〉をクリックします。 4. 「設定言語の選択」画面が表示されますので、言語 を「日本語」、または「英語」から選択して、〈次へ （N）＞〉をクリックします。 ・ 本書では、「日本語」を例に説明します。 5. ｢CS-4100 セットアップへようこそ｣画面が表示 されますので、〈次へ（N）>〉をクリックします。 6. ｢インストール先の選択｣画面が表示されますの で、〈次へ（N）>〉をクリックします。 ※ 別のフォルダーを選択する場合は、〈参照（R）...〉 をクリックし、任意のフォルダーを選択します。 7. インストール完了後、｢InstallShield Wizardの 完了｣画面が表示されますので、〈完了〉をクリッ クします。 8. 〈スタート〉をクリックすると、［CS-4100］プロ グラムグループが表示されます。 また、デスクトップにクローニングソフトウェア （CS-4100）のショートカットが作成されます。 ※ アンインストールは、〈スタート〉→［設定］→［シ ステム］にある［アプリと機能］からできます。 ご注意 設定できる項目や、その項目についての詳細は、 CS-4100のヘルプをご覧ください。 ヘルプは、CS-4100の［ヘルプ（H）］メニューから ［CS-4100ヘルプ（C）］を選択するか、パソコンの キーボードから［F1］キーを押すと表示されます。 クリック クリック 確認 クリック 設定言語を選択 クリック1. 無線機の「設定セーブ」で、設定データを ICFファ イル形式で microSDカードに保存します。 （MENU > SDカード > 設定セーブ） 2. 無線機の電源を切り、microSDカードを取りはずし ます。 3. 取りはずした microSDカードを、パソコンの SDカードスロット、またはパソコンと接続され たメモリーカードリーダーに挿入します。 4. microSDカードの［Setting］フォルダーから無 線機の設定データ（ICFファイル）をパソコンの任 意のフォルダー（［ドキュメント］など）にコピー します。
■パソコンへファイルを保存する
microSDカードを使ってクローニングする
■イニシャルセットアップ画面について
CS-4100を起動すると、｢イニシャルセットアップ｣ 画面を表示します。 はじめて本ソフトウェアをご使用になる前に、ご使用 になる無線機のバージョン情報を取得するため、イニ シャルセットアップをしてください。 1. 「microSD」と表示されたラジオボタンをクリッ クします。 2. 〈開く ...〉をクリックし、上記の「■パソコンへフ ァイルを保存する」で保存した無線機の設定デー タ（ICFファイル）を選択します。 3. 〈OK〉をクリックしてクローニングメニューを表 示させます。 ご注意 はじめてご使用いただくとき、イニシャルセット アップをしないで起動すると、設定画面に表示さ れない項目があります。 ご注意 新しい microSDカードをお使いになるときは、microSDカードをフォーマット（初期化）してください。 ※ フォーマット（初期化）方法について詳しくは、ID-4100/ID-4100Dの簡易マニュアルをご覧ください。 microSDカードを使ってクローニングする場合は、次のステップにしたがって操作してください。 ステップ1 パソコンへファイルを保存する ステップ2 イニシャルセットアップをする ステップ3 クローニングする（P.4） ◇ microSDカードの階層について microSDカードの階層 は、 右 図 のようにな っ ています。 ［Setting］フォルダー に無線機の設定データ （ICFファイル）が格納さ れます。 ID-4100 Gps Csv Reply QsoLog RxLog Setting Voice VoiceTx クリック クリック クリック または SDカードスロットへ パソコン パソコン メモリー カードリーダーへ microSDカード ID-4100/ID-4100D■クローニングするときのご注意
◎ 無線機のデータを消失させないために、microSD カードに保存した設定データ（ICFファイル）をパソ コンにコピーし、CS-4100に読み込んでから、編 集を開始してください。 ◎ microSDカードに保存したデータをパソコンにバ ックアップしておくと、microSDカード内のデー タを削除したときでもデータを復元できます。 ◎ 無線機の電源を切った状態で、microSDカードの 取り付け、取りはずしをしてください。 ◎ 設定データを microSDカードに保存中、または設 定データを無線機に読み込んでいるときは、絶対 に無線機の電源を切らないでください。途中で電 源を切ると、データが消失する原因になります。microSDカードを使ってクローニングする （つづき）
パソコン上のICFファイルを microSDカードにコピーする■クローニングのしかた
CS-4100で編集したメモリーチャンネル、MENU画 面内の各設定、レピータリストなどの設定データを、 microSDカードを使って無線機にクローニングする場合 は、下記の手順にしたがって操作してください。 1. パソコンへ設定データを保存します。（P.3） 2. CS-4100で設定データを編集します。 ※ 編集方法について詳しくは、CS-4100のヘル プをご覧ください。 3. CS-4100で編集したデータを、CS-4100の［名 前を付けて保存（A）...］、または［上書き保存（S）］ を実行し、ICFファイル形式でパソコンの任意の フォルダー（［ドキュメント］など）に保存します。 4. 保 存 した ICFフ ァ イ ル を microSDカ ー ド 内 の ［Setting］フォルダーにコピーします。 5. ICFファイルの入った microSDカードを無線機 に取り付けて、「設定ロード」の中にある保存した ICFファイルを選択し、実行すると、クローニン グが完了です。 （MENU > SDカード > 設定ロード） 6. 無線機の電源を入れなおすと、クローニングした 内容で運用していただけます。 ご注意 ◎ 無線機の「設定ロード」を実行すると、ICFフ ァイルの設定データが無線機の現在のデータ に上書きされます。 ◎ 読み込む内容は、「全て」、「自局設定以外」、「レ ピータリストのみ」から選択できます。 レピータリストだけを読み込む場合は、「レピ ータリストのみ」を選択します。 ◎ レピータの SKIP設定を保持してクローニン グできます。 「レピータの SKIP設定を残しますか？」画面 で「はい」を選択すると、無線機で設定したレ ピータリストのスキップ設定を保持してクロ ーニングします。 ◎ 詳しくは、ID-4100/ID-4100Dの活用マニ ュアルをご覧ください。 ダブルクリック ダブルクリック ク ロ ー ニ ン グ し た い ICF フ ァ イ ルを入れる ダブルクリック1. USBドライバーをインストールする。 ※ USBドライバーの最新版と「USBドライバー インストールガイド」は、弊社ホームページよ りダウンロードしてください。 詳しくは、OPC-2350LU、またはOPC-478UC の取扱説明書をご覧ください。 2. 無線機の電源が切れているか確認します。 3. 別売品のケーブルを右図のように接続します。 4. 無線機の電源を入れます。
■イニシャルセットアップ画面について
CS-4100を起動すると、｢イニシャルセットアップ｣ 画面を表示します。 はじめて本ソフトウェアをご使用になる前に、ご使用 になる無線機のバージョン情報を取得するためイニシ ャルセットアップをしてください。 1. 「COMポート」と表示されたラジオボタンをクリ ックします。 2. COMポート番号を直接入力するか、▼をクリッ クすると表示されるドロップダウンリストから、 無線機が接続されているパソコンの COMポート 番号を選択します。 ※ COMポート番号の確認は、弊社ホームページ （下記）に掲載の「USBドライバーインストール ガイド」をご覧ください。 アイコム株式会社 取扱説明書 ダウンロード http://www.icom.co.jp/support/download/ manual/ 3. 〈OK〉をクリックしてクローニングメニューを表 示させます。■パソコンと無線機を別売品のケーブルで接続する
別売品のケーブルを使ってクローニングする
別売品のケーブル（OPC-2350LU、OPC-478UC）を使ってクローニングする場合は、次のステップにしたが って操作してください。 ステップ1 パソコンと無線機を別売品のケーブルで接続する ステップ2 イニシャルセットアップをする ステップ3 クローニングする（P.6） ご注意 はじめてご使用いただくとき、イニシャルセット アップをしないで起動すると、設定画面に表示さ れない項目があります。 ご注意 不用意に電波を送出することを防ぐため、無線機の「DVデータ送信」の設定を「PTT」に設定してから、クロー ニングを開始してください。 （MENU > DV設定 > DVデータ送信） クリック クリック ID-4100/ID-4100D パソコン DATAジャックへ USB ポートへ OPC-478UC （別売品） スピーカー ジャックへ USB ポートへ OPC-2350LU （別売品）別売品のケーブルを使ってクローニングする（つづき）
■クローニングのしかた
CS-4100で編集したメモリーチャンネル、MENU 画面内の各設定、レピータリストなどの設定データを 別売品のデータ通信ケーブルを使って無線機にクロー ニングする場合は、下記の手順にしたがって操作して ください。 1. CS-4100の をクリックするか、トップメニュ ーにある［クローン（C）］メニューの［読み込み←無 線機（R）］を選択すると、読み込みを開始します。 ・ 読み込みが完了すると、読み込みをする前の画 面に戻ります。 ※ パソコンに保存している ICFファイルを無線機 に書き込みたい場合は、 をクリックするか、 ［ ファイル（F）］メニューの［ 開 く（O）］を選択し ます。 2. CS-4100で設定データを編集します。 ※ 編集方法について詳しくは、CS-4100のヘル プをご覧ください。 3. をクリックするか、［クローン（C）］メニューか ら［書き込み→無線機（W）］を選択すると、無線機 への書き込みを開始します。 ・ 書き込みが完了すると、右の画面が表示されま す。 ※ 無線機の電源を入れなおすと、クローニングし た内容で運用していただけます。 ご注意 書き込みを実行すると、無線機の現在のデータ にすべて上書きされます。 無線機からパソコ ンへの読み込みを 開始したときの無 線機の表示 パソコンから無線 機への書き込みを 開始したときの無 線機の表示 書き込みが完了し たときの無線機の 表示■クローニングするときのご注意
◎ 無線機のデータを消失させないために、無線機に設 定されているデータをCS-4100に読み込んでから、 編集を開始してください。 無線機のデータを読み込む前に CS-4100で書き 込むと、自局コールサインや相手局などの設定が 消去されます。 ◎ 無線機に設定されているデータを、パソコンにバ ックアップしておくと、無線機のデータを消失し たときでもデータを復元できます。 ◎ 設定データの読み込みや書き込み中は、絶対に無 線機、またはパソコンの電源を切らないでくださ い。 途中で電源を切ると、データが消失する原因にな ります。ここでは、設定データ（ICFファイル）を編集する手順 について説明します。
1.設定データ（ICFファイル）を編集する
設 定 デ ー タ（ICFフ ァ イ ル ）の編 集 をはじめる前 に、 CS-4100のイニシャルセットアップをしてくださ い。（P.3、P.5） 1. CS-4100の をクリックするか、［ファイル（F）］ メニューの［開く（O）...］をクリックし、右記の「最 新の設定データ、レピータリストをダウンロード する」で保存した設定データ（ICFファイル）を選択 します。 2. CS-4100を使用して、各設定項目の編集をします。 ※ 編集方法について詳しくは、CS-4100のヘル プをご覧ください。2.設定データ（ICFファイル）を保存する
➥ CS-4100で編集したデータを、CS-4100の［名前 を付けて保存（A）...］、または［上書き保存（S）］を実 行し、ICFファイル形式でパソコンの任意のフォルダー （［ドキュメント］など）に保存します。 ※ 保存したICFファイルで無線機をクローニングする手 順 について詳 しくは、4ペ ー ジ、6ペ ー ジ をご 覧ください。 ここでは、弊社ホームページから最新の設定データ （ICFファイル）とレピータリスト（CSVファイル）をダ ウンロードする手順について説明します。 弊社ホームページ（D-STAR®サイト→サポート情報） http://www.icom.co.jp/d-starsite/support/ download/index.html 1. 弊社ホームページからダウンロードした下記の ファイルを右クリックし、「すべて展開（T）...」を クリックするとファイルが解凍され、ダウンロ ードしたファイルと同じ場所にフォルダー（例： 4100_JPN_Rpt_yymmdd）が作成されます。 ファイル名：例 4100_JPN_Rpt_yymmdd.zip 2. 「4100_JPN_Rpt_yymmdd」フォルダーにある 各ファイルをパソコンの任意のフォルダー（［ドキ ュメント］など）に保存します。最新の設定データ、レピータリストをダ
ウンロードする
CS-4100を使用して
設定データを編集する
ご参考 ダウンロードした ZIPファイルは、以下のファ イルを格納しています。 （2017年3月現在） l設定データ（ICFファイル） 4100_JPN_yymmdd.icf lレピータリスト（CSVファイル） 4100_JPN_Rpt_yymmdd.csv lGPSメモリー（CSVファイル） 4100_JPN_Gps_yymmdd.csv ※上記の「yymmdd」は6桁の数字で示す年月日です。 ＜設定データ（ICFファイル）＞ 設 定 デ ー タ（ICFフ ァ イ ル ）には、ID-4100/ ID-4100Dの全設定データを収録しています。 l編集方法（左記参照） lクローニング方法（P.4、P.6） ＜各CSVファイル＞ 各CSVファイルには、各ファイル名の内容だけ を収録しています。 l編集方法（P.9） lインポート方法（P.8） lエクスポート方法（P.9） 更新日により異なります。レピータリストをインポートする
ここでは、弊社ホームページからダウンロードしたレ ピータリスト（CSVファイル）を CS-4100にインポ ートする手順について説明します。1.無線機のデータを読み込む
➥ 無線機に設定されているデータを CS-4100に読 み込みます。（P.4、P.6） ※ 無線機のデータを消失させないために、インポー トする前にCS-4100に読み込んだデータをパソ コンに保存しておくことをおすすめします。2.レピータリスト（CSVファイル）をインポートする
1. CS-4100のツリービュー画面から、［レピータ リスト］フォルダー、または各レピータグループ を選択します。 2. CS-4100の［ ファイル（F）］メニューの［インポー ト（I）］を選択し、［全て（A）...］を選択します。 ※ CSVファイルのレピータ情報をグループ番号にした がい、レピータグループに振り分けて取り込みます。 ご注意 ［グループ（G）...］を選択すると、手順1で選択し たレピータグループに、CSVファイルのすべて のレピータ情報を取り込みます。 ※ 手順1で［レピータリスト］フォルダーを選択した ときは、［グループ（G）...］は選択できません。 3. ｢ファイ ルを開く｣画 面を表 示しますので、7 ペ ージの「最新の設定データ、レピータリストをダウン ロードする」で保存したレピータリスト（CSVファイ ル）を選択し、〈 開く（O）〉をクリックします。 4. 「ファイルからインポートします。」画面を表示し ますので、〈 OK〉 を クリックします。 5. 「レピータの‘USE（FROM）’設定を残しますか？」画 面を表示しますので、〈はい（Y）〉、または〈いいえ （N）〉を選択してクリックします。 ・ はい（Y） ： CS-4100で設定したレピータリ ストの［USE（FROM）］設定を保 持してインポートします。 ・ いいえ（N） ： CSVファイルの設定データをす べてインポートします。 6. レピータリストに登録されているレピータ情報が 読み込まれ、インポートが完了です。 ※ レピータリストを無線機にクローニングする手順に ついて詳しくは、6ページをご覧ください。 ※ レピータリストを編集してエクスポートする手順に ついて詳しくは、9ページをご覧ください。 別売品のケーブルを使って、レピータリストだけ を上書きするには、左記の手順にしたがって操作 してください。 レピータのUSE（FROM）設定とは？ USE（FROM）設定とは、［DIAL］操作での FROM 選択時に、アクセスレピータ（FROM）の選択肢と して表示させるか表示させないかの設定です。 ※ 「NO」を選択すると、DRスキャンでもスキャン の対象からはずれます。 クリック 選択 ＜ CS-4100 ツリービュー画面＞ ［レピータリスト］ フォルダー レピータグループ ご参考 ダウンロードしたフォルダーに格納されている GPSメモリー（CSVファイル）をインポートする ときは、「2.レピータリスト（CSVファイル）をイ ンポートする」の手順1で［GPS］フォルダーにある ［GPSメモリー］フォルダー、または各GPSメモリ ーグループを選択します。ここでは、CS-4100でレピータリストを編集して CSVファイル形式でエクスポートする手順について 説明します。
