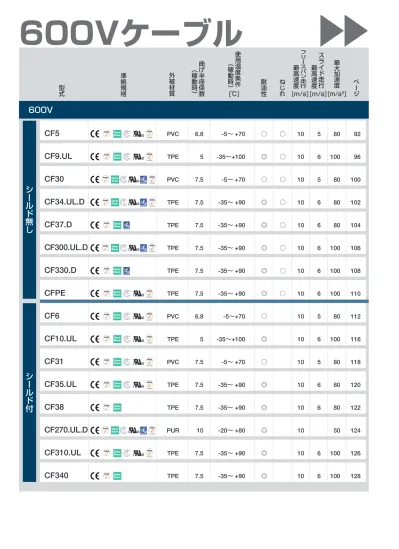

CF5 PVC CF9.UL TPE CF30 PVC CF34.UL.D TPE CF37.D TPE

シ

ー

ル

ド

無

し

シ

ー

ル

ド

付

91

CF5

PVC 6.8 -5∼ +70 ○ ○ 10 5 80 92

CF9.UL

TPE 5 -35∼+100 ◎ ○ 10 6 100 96

CF30

PVC 7.5 -5∼ +70 ○ ○ 10 5 80 100

CF34.UL.D

TPE 7.5 -35∼ +90 ◎ ○ 10 6 80 102

CF37.D

TPE 7.5 -35∼ +90 ◎ ○ 10 6 80 104

CF300.UL.D

TPE 7.5 -35∼ +90 ◎ ○ 10 6 100 106

CF330.D

TPE 7.5 -35∼ +90 ◎ ○ 10 6 100 108

CFPE

TPE 7.5 -35∼ +90 ◎ ○ 10 6 100 110

CF6

PVC 6.8 -5∼+70 ○ 10 5 80 112

CF10.UL

TPE 5 -35∼+100 ◎ 10 6 100 116

CF31

PVC 7.5 -5∼ +70 ○ 10 5 80 118

CF35.UL

TPE 7.5 -35∼ +90 ◎ 10 6 80 120

CF38

TPE 7.5 -35∼ +90 ◎ 10 6 80 122

CF270.UL.D

PUR 10 -20∼ +80 ◎ 10 50 124

CF310.UL

TPE 7.5 -35∼ +90 ◎ 10 6 100 126

CF340

TPE 7.5 -35∼ +90 ◎ 10 6 100 128 型 式 外 被 材 質 使 用 温 度 条 件   ︵ 稼 動 時 ︶ [℃] 準 拠 規 格 曲 げ 半 径 係 数 ︵ 稼 動 時 ︶ 耐 油 性 ね じ れ ス ラ イ ド 走 行 最 高 速 度 [m/s] ペ ー ジ 最 大 加 速 度 [m/s2_]

600Vケーブル

600V

フ リ ー ス パ ン 走 行 最 高 速 度 [m/s]

92

ハイクラスライン [稼動時]使用温度条件 -5℃∼+70℃、ストロークの長さ10m未満：6.8 x ケーブル外径 と最小曲げ半径 ストロークの長さ10m以上：7.5 x ケーブル外径 ※1.5mm2_×7G、2.5mm2_{×7G ストローク5m以上：17×ケーブル外径} [固定時]使用温度条件 と最小曲げ半径 -20℃∼+70℃、4 x ケーブル外径 エナジーチェーンでの 最高走行速度 フリースパン走行：10m/s、スライド走行：5m/s エナジーチェーンでの 最高加速度 80m/s2 ストローク 100mまで ねじれ ±90°（1m）

構造

導体 EN 60228準拠 絶縁体 ＜ 0.5mm2：機械的特性に優れたPP混合材 ≧ 0.5mm2_{：機械的特性に優れたPVC混合材}

（DIN VDE 0207 Part 4準拠）

線心の撚り 線心12本未満の場合：短いピッチによる一層撚り  線心12本以上の場合：高い引張力に適した中心材の周囲 に、束撚りにされた線心を、短いピッチ長さと角度で撚っ た構造。 線心色 断面積が0.5mm2未満：DIN47100に準拠したカラーコ ード（P.95参照） 断面積が0.5mm2_{以上：黒地に白色の番号表示。1本は緑} /黄色 外被 エナジーチェーンに適した低粘着性PVC混合材（DIN VDE 0281 Part 13準拠） 色：緑色（RAL6005 類似） CFRIP 外被の内側にある引き裂きひもでケーブル加工時間を50％ （引き裂きひも） 短縮。在庫をCFRIPに順次切り換え中。

規格

耐紫外線性 標準的

特長

●

高い負荷に対応

●

PVC外被

●

耐油性

●

難燃性

（注）CF5はUL 300VからUL 600Vへ在庫切り替え中です。UL 600V希望する方は注 文時明記して下さい。

特性

曲げ半径 一般ケーブル CF5 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

93

10m/s 300V シールドなし 定格電圧（Uo/U） 300/500 V（DIN VDE 0245準拠）

試験電圧 2000 V 耐油性 耐油性（DIN EN 50363-4-1準拠） 難燃性 IEC60332-1-2、CEI20-35、FT1、VW-1 シリコンフリー PV 3.10.7準拠、1992年 CE 2006/95/EC準拠 UL/CSA ＜ 0.5 mm2：スタイル 10492・2570、600 V、80℃ ≧ 0.5mm2_{：スタイル 11113・2570、600 V、80℃} NFPA 79-2012 12.9章により、UL（AWM）ケーブル使用許可 CEI CEI 20-35準拠 鉛不使用 RoHSⅡ指令（2011/65/EC）準拠 クリーンルーム ISOクラス2、IPA（14644-1）審査

用途

●屋内での使用向き。ただし、5℃を超える環境であれば屋外使用も可 ●特にフリースパン走行とスライド走行（最長100m）に適する ●自動倉庫の保管/出庫システム、工作機械、包装機械、素早い動きが要求されるアプリケーション、屋内クレー ンなどに最適 チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） 自動搬送機：チェーンフレックスCF5/CF6、エナジーチェーンE4/00使用例

94

エコノミーライン 注記：本表記載の仕上径は最大値であり、小さくなる場合があります。 *許容電流は参考値です。 G＝接地導体（緑-黄）あり C＝接地導体なし 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流* [A]（30℃） CF5.02.36 0.25 36 C 15.0 105 215 79 1.4 CF5.03.15 15 C 10.0 54 141 2.2 CF5.03.18 0.34 18 C 11.5 65 208 57 2.2 CF5.03.25 25 C 13.5 90 295 1.7 CF5.05.02 2 C 6.0 11 38 8.0 CF5.05.03 3 G 6.0 16 42 8.0 CF5.05.05 5 G 7.0 27 71 6.0 CF5.05.07 0.5 7 G 8.0 38 80 39 5.2 CF5.05.12 12 G 11.0 64 134 4.0 CF5.05.18 18 G 13.0 96 195 3.6 CF5.05.25 25 G 16.0 132 289 2.8 CF5.05.30 30 G 18.0 159 451 2.8 CF5.07.03 3 G 6.5 24 56 12.0 CF5.07.04 4 G 7.0 33 68 12.0 CF5.07.05 5 G 7.5 41 84 9.0 CF5.07.07 7 G 9.0 58 118 7.8 CF5.07.12 0.75 12 G 12.5 96 194 26 6.0 CF5.07.18 18 G 15.0 143 278 5.4 CF5.07.25 25 G 17.5 203 397 4.2 CF5.07.36 36 G 22.0 285 605 4.2 CF5.07.42 42 G 24.0 333 658 3.6 CF5.10.03 3 G 6.5 32 57 15.0 CF5.10.04 4 G 7.0 43 80 15.0 CF5.10.05 5 G 8.0 53 97 11.2 CF5.10.07 1.0 7 G 9.5 78 135 19.5 9.7 CF5.10.12 12 G 13.0 127 235 7.5 CF5.10.18 18 G 16.5 191 318 6.7 CF5.10.25 25 G 19.5 264 503 5.2 CF5.15.03 3 G 7.5 48 77 18.0 CF5.15.04 4 G 8.0 64 108 18.0 CF5.15.05 5 G 9.0 79 132 13.5 CF5.15.07*** 1.5 7 G 10.5 112 187 13.3 11.7 CF5.15.12 12 G 15.0 191 276 9.0 CF5.15.18 18 G 19.5 285 496 8.1 CF5.15.25 25 G 21.5 396 670 6.3 CF5.15.36 36 G 26.5 570 1001 6.3

特長

●

高い負荷に対応

●

PVC外被

●

耐油性

●

難燃性

（注）CF5はUL 300VからUL 600Vへ在庫切り替え中です。UL 600V希望する方は注文時に明記して下さい。

仕様

曲げ半径 一般ケーブル CF5 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

95

10m/s 300V シールドなし *例外：4心ケーブルは白、黄、茶、緑の順に撚られます。 最初の色が線心絶縁材のベース色、2番目の色は印字される番号の色を示しています。3色表示の場合は、2 番目の色もしくは基本色で印字されます。 1 白 2 茶 3 緑 4 黄 5 灰 6 桃 7 青 8 赤 9 黒 10 紫 11 灰−桃 12 赤−青 13 白−緑 14 茶−緑 15 白−黄 16 黄−茶 17 白−灰 18 灰−茶 19 白−桃 20 桃−茶 21 白−青 22 茶−青 23 白−赤 24 茶−赤 25 白−黒 26 茶−黒 27 灰−緑 28 黄−灰 29 桃−緑 30 黄−桃 31 緑−青 32 黄−青 33 緑−赤 34 黄−赤 35 緑−黒 36 黄−黒 37 灰−青 38 桃−青 39 灰−赤 40 桃−赤 41 灰−黒 42 桃−黒 43 青−黒 44 赤−黒 45 白−茶−黒 46 黄−緑−黒 47 灰−桃−黒 48 赤−青−黒 49 白−緑−黒 50 茶−緑−黒 51 白−黄−黒 52 黄−茶−黒 53 白−灰−黒 54 灰−茶−黒 55 白−桃−黒 56 桃−茶−黒 57 白−青−黒 58 茶−青−黒 59 白−赤−黒 60 茶−赤−黒 61 黒−白 DIN47100カラーコード（ただし、44番目以降の線心色の繰り返しが無い点はDIN規定に合致していません）

*

カラーコード表（0.25mm

2

_∼0.34mm

2

_）

注記：本表記載の仕上径は最大値であり、小さくなる場合があります。 *許容電流は参考値です。 G＝接地導体（緑-黄）あり C＝接地導体なし ***1.5mm2_×7G、2.5mm2_{×7G ストローク5m以上：17×d} 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流* [A]（30℃） CF5.25.04 4 G 10.0 102 176 26.0 CF5.25.05 5 G 11.0 128 208 19.5 CF5.25.07*** 2.5 7 G 13.0 181 291 8 16.9 CF5.25.12 12 G 18.5 303 499 13.0 CF5.25.18 18 G 23.5 456 794 11.7 CF5.25.25 25 G 27.5 637 1100 9.1 チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス）

96

プレミアムライン [稼動時]使用温度条件 と最小曲げ半径 -35℃ ∼ +100℃、5 x ケーブル外径 [固定時]使用温度条件 と最小曲げ半径 -40℃ ∼ +100℃、3 x ケーブル外径 エナジーチェーンでの 最高速度 フリースパン：10m/s、スライド走行：6m/s エナジーチェーン 100m/s2 での最高加速度 ストローク 400mまで ねじれ ±90°（1m）

構造

導体 耐屈曲性に優れた裸銅線の撚り導体（EN 60228準拠） 絶縁体 機械的特性に優れたTPE混合材 線心の撚り 線心12本未満の場合：短いピッチで一層撚り 線心12本以上の場合：引張強度の優れた中心材の周りを、 短いピッチ長とピッチ角度で撚った構造。 線心色 断面積が0.75 mm2未満：DIN 47100に準拠したカラ ーコード（P.99参照） 断面積が0.75 mm2_{以上：黒字に白字番号、一本は黄/緑色。} CF9.UL.02.03.INI：茶、青、黒 CF9.UL.03.04.INI：茶、青、黒、白 CF9.UL.03.05.INI：茶、青、黒、白、黄緑 外被 エナジーチェーンに適した低粘着性TPE混合材・特に耐 摩耗性と屈曲性が高い 色：スレートグレー（RAL7015相当）

規格

耐紫外線性 高い

定格電圧（Uo/U） 300/500 V（DIN VDE 0245準拠）

特長

●

高負荷の場合

●

TPE外被

●

耐油性、耐バイオオイル性、耐クーラント性

●

難燃性

●

耐紫外線

●

PVCフリー、ハロゲンフリー

●

低温でも優れた屈曲性

●

耐加水分解性、耐微生物分解性

特性

曲げ半径 一般ケーブル CF9.UL 移動ストローク 耐捻回性 0 1 耐久性 （注）外被色をダークブルーからスレートグレーへ切替え中です。

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

97

10m/s 300V シールドなし チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） 試験電圧 2000 V 耐油性 高い耐油性（DIN EN 60811-2-1準拠） 耐バイオオイル性（VDMA 24568準拠） 難燃性 IEC 60332-1-2、CEI 20-34、FT1、VW-1（準拠） シリコンフリー PV 3.10.7 1992年 準拠 CE 2006/95/EC 準拠 UL/CSA スタイル 10258・21387、1000 V、90 ℃ NFPA 79-2012 12.9章により、UL（AWM）ケーブル使用許可 CEI CEI 20-35準拠 鉛不使用 RoHSⅡ指令（2011/65/EC）準拠 クリーンルーム ISOクラス1。ISO14644-1に基づきIPAにて審査したCF34.25.04準拠の外被。

用途

●屋内、屋外使用 ●特にフリースパン走行とスライド走行（最長400m）に適する ●倉庫内運搬装置、工作機械、高速ハンドリングユニット、クリーンルーム、半導体、船舶機械、港湾機械、ク レーン、低温条件での使用

98

プレミアムライン 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流** [A]（30℃） CF9.UL.05.02 2 C 6.0 11 43 10.0 CF9.UL.05.03 3 C 6.5 16 52 10.0 CF9.UL.05.04 4 C 7.0 22 60 10.0 CF9.UL.05.05* 5 C 7.5 27 70 7.5 CF9.UL.05.07 0.5 7 C 8.5 37 96 39 6.5 CF9.UL.05.12 12 C 11.5 64 170 5.0 CF9.UL.05.18 18 C 13.5 96 239 4.5 CF9.UL.05.25 25 C 14.5 132 296 3.5 CF9.UL.05.36* 36 C 18.5 191 460 3.5 CF9.UL.07.05 5 G 8.0 40 96 10.5 CF9.UL.07.07 7 G 9.5 56 133 9.1 CF9.UL.07.12 0.75 12 G 13.0 96 234 26 7.0 CF9.UL.07.20* 20 G 15.5 159 349 5.6 CF9.UL.07.25 25 G 16.5 198 421 4.9 CF9.UL.10.03 3 G 7.5 32 78 17.0 CF9.UL.10.04 4 G 8.0 43 97 17.0 CF9.UL.10.05* 1.0 5 G 9.0 53 116 19.5 12.7 CF9.UL.10.12 12 G 14.0 127 283 8.5 CF9.UL.10.18 18 G 16.5 191 406 7.6 CF9.UL.10.25 25 G 18.5 264 541 5.9 CF9.UL.15.04 4 G 9.0 64 126 21.0 CF9.UL.15.05 5 G 9.5 80 150 15.7 CF9.UL.15.07※※ 1.5 7 G 11.5 111 206 13.3 13.6 CF9.UL.15.12 12 G 16.0 191 384 10.5 CF9.UL.15.18 18 G 19.0 286 553 9.4 CF9.UL.15.25 25 G 22.0 396 756 7.3 CF9.UL.25.04 4 G 10.5 106 194 30.0 CF9.UL.25.05 5 G 11.0 132 239 22.5 CF9.UL.25.07*※※ 7 G 13.5 185 328 19.5 CF9.UL.25.12 2.5 12 G 19.0 317 620 8 15.0 CF9.UL.25.16* 16 G 21.5 423 811 13.5 CF9.UL.25.18 18 G 24.0 476 917 13.5 CF9.UL.25.25 25 G 27.0 660 1199 10.5 CF9.UL.40.04 4.0 4 G 12.0 169 271 4.95 41.0 CF9.UL.60.04 6.0 4 G 14.0 254 380 3.3 53.0 注記：本表記載の仕上径は最大値であり、小さくなる場合があります。 * ご使用をご検討の場合はお問合せ下さい。 **許容電流は参考値です。 G＝接地導体（緑-黄）あり C＝接地導体なし ※※1.5mm2_×7G、2.5mm2_{×7G ストローク5m以上：17×d}

特長

●

高負荷の場合

●

TPE外被

●

耐油性、耐バイオオイル性、耐クーラント性

●

難燃性

●

耐紫外線

●

PVCフリー、ハロゲンフリー

●

低温でも優れた屈曲性 

●

耐加水分解性、耐微生物分解性

特性

★断面積0.5mm

2

_{未満は300Vのカテゴリにあります}

▲

_P.42

曲げ半径 一般ケーブル CF9.UL 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

99

10m/s 300V シールドなし *例外：4心ケーブルは白、黄、茶、緑の順に撚られます。 最初の色が線心絶縁材のベース色、2番目の色は印字される番号の色を示しています。3色表示の場合は、2 番目の色もしくは基本色で印字されます。 1 白 2 茶 3 緑 4 黄 5 灰 6 桃 7 青 8 赤 9 黒 10 紫 11 灰−桃 12 赤−青 13 白−緑 14 茶−緑 15 白−黄 16 黄−茶 17 白−灰 18 灰−茶 19 白−桃 20 桃−茶 21 白−青 22 茶−青 23 白−赤 24 茶−赤 25 白−黒 26 茶−黒 27 灰−緑 28 黄−灰 29 桃−緑 30 黄−桃 31 緑−青 32 黄−青 33 緑−赤 34 黄−赤 35 緑−黒 36 黄−黒 37 灰−青 38 桃−青 39 灰−赤 40 桃−赤 41 灰−黒 42 桃−黒 43 青−黒 44 赤−黒 45 白−茶−黒 46 黄−緑−黒 47 灰−桃−黒 48 赤−青−黒 49 白−緑−黒 50 茶−緑−黒 51 白−黄−黒 52 黄−茶−黒 53 白−灰−黒 54 灰−茶−黒 55 白−桃−黒 56 桃−茶−黒 57 白−青−黒 58 茶−青−黒 59 白−赤−黒 60 茶−赤−黒 61 黒−白 DIN47100カラーコード（ただし、44番目以降の線心色の繰り返しが無い点はDIN規定に合致していません）

*

カラーコード表（0.5mm

2

_のみ）

チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス）

100

ハイクラスライン [稼動時]使用温度条件 と最小曲げ半径 -5℃∼+70℃、7.5 x ケーブル外径 [固定時]使用温度条件 と最小曲げ半径 -20℃∼+70℃、4 x ケーブル外径 エナジーチェーン での最高走行速度 フリースパン走行：10m/s、スライド走行：5m/s エナジーチェーン での最高加速度 80m/s2 ストローク 100mまで ねじれ ±90°（1m）

構造

導体 ＜10mm2：耐屈曲性に優れた裸銅線の撚り導体（EN 60228 準拠） ≧10mm2_{：複合導体（EN 60228 準拠）} 絶縁体 機械的特性に優れた、低キャパシタンスのTPE混合材 線心の撚り 高い引張力に適した中心材の周囲に短いピッチで撚りを形成 線心色 絶縁体色（ナンバリング）：黒地に白色の番号表示、1本は緑/黄 1.線心：U/L1/C/L+ 2.線心：V/L2 3.線心：W/L3/D/L- 4.線心：4 / N 外被 エナジーチェーンに適した低粘着性・耐油性PVC混合材 （DIN VDE 0281 Part 13準拠）

色： 黒色（RAL 9005類似）

CFRIP 外被の内側にある引き裂きひもでケーブル加工時間を50％ （引き裂きひも） 短縮。在庫をCFRIPに順次切り換え中。

規格

耐紫外線性 標準的

定格電圧（Uo/U） 600/1000 V（DIN VDE 0250準拠） 試験電圧 4000 V

特長

●

高い負荷に対応

●

PVC外被

●

耐油性

●

難燃性

特性

曲げ半径 一般ケーブル CF30 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

101

10m/s 300V シールドなし 耐油性 耐油性（DIN EN 50363-4-1準拠） 難燃性 IEC 60332-1-2、CEI 20-35、FT1、VW-1 シリコンフリー PV 3.10.7準拠、1992年 CE 2006/95/EC準拠 UL/CSA スタイル10492・2570、1000V、80℃ NFPA 79-2012 12.9章により、UL（AWM）ケーブル使用許可 CEI CEI 20-35準拠 DESINA VDWのDESINA規格準拠 鉛不使用 RoHSⅡ指令 (2011/65/EC)準拠 クリーンルーム ISOクラス2、CF 5.10.07準拠の外被、IPA（14644-1）審査

用途

●屋内での使用向き・ただし、5℃を超える環境であれば屋外使用も可 ●特にフリースパン走行とスライド走行（最長100m）に適する ●自動倉庫の保管/出庫システム、工作機械、包装機械、ハンドリングマシン、屋内クレーンなどに最適 注記：本表記載の仕上径は最大値であり、小さくなる場合があります。 *許容電流は参考値です。 G＝接地導体（緑-黄）あり 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流* [A]（30℃） CF30.15.04 1.5 4 G 8.5 64 106 13.3 21.0 CF30.25.04 2.5 4 G 10.5 106 175 7.98 30.0 CF30.25.05 5 G 11.5 132 211 22.5 CF30.40.04 4.0 4 G 12.0 174 247 4.95 41.0 CF30.40.05 5 G 13.0 218 315 30.7 CF30.60.04 6.0 4 G 14.0 253 353 3.3 53.0 CF30.60.05 5 G 15.5 317 445 39.7 CF30.100.04 10.0 4 G 17.5 435 598 1.91 74.0 CF30.100.05 5 G 20.0 547 767 55.5 CF30.160.04 16.0 4 G 21.0 697 920 1.21 99.0 CF30.160.05 5 G 24.0 879 1166 74.2 CF30.250.04 25.0 4 G 25.5 1094 1420 0.78 131.0 CF30.350.04 35.0 4 G 29.0 1551 1786 0.554 162.0 CF30.500.04 50.0 4 G 35.0 2222 2768 0.386 202.0

仕様

チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス）

102

プレミアムライン [稼動時]使用温度条件 と最小曲げ半径 -35℃∼+90℃、7.5 x ケーブル外径 [固定時]使用温度条件 と最小曲げ半径 -40℃∼+90℃、4 x ケーブル外径 エナジーチェーン での最高走行速度 フリースパン走行：10m/s、スライド走行：6m/s エナジーチェーン での最高加速度 80m/s2 ストローク 400mまで ねじれ ±90°（1m）

構造

導体 ＜10mm2：耐屈曲性に優れた裸銅線の撚り導体（EN 60228 準拠） ≧10mm2_{：複合導体（EN 60228 準拠）} 絶縁体 機械的特性に優れた、低キャパシタンスのTPE混合材 線心の撚り 高い引張力に適した中心材の周囲に短いピッチで撚りを形成 線心色 絶縁体色（ナンバリング）：黒地に白色の番号表示、1本は緑/黄 1. 線心：U/L1/C/L+ 2. 線心：V/L2 3. 線心：W/L3/D/L- 4. 線心：4 / N 外被 エナジーチェーンに適した低粘着性TPE混合材・特に耐摩 耗性と屈曲性が高い 色：黒色（RAL 9005類似） CFRIP 外被の内側にある引き裂きひもでケーブル加工時間を50％ （引き裂きひも） 短縮。在庫をCFRIPに順次切り換え中。

規格

耐紫外線性 高い

定格電圧（Uo/U） 600/1000 V（DIN VDE 0250準拠） 試験電圧 4000 V 耐油性 高い耐油性（EN 60811-2-1準拠） 耐バイオオイル性（VDMA 24568準拠） 難燃性 IEC 60332-1-2、CEI 20-35、FT1、VW-1

特長

●

非常に高い負荷に対応

●

TPE外被

●

耐油性、耐バイオオイル性

●

耐紫外線

特性

曲げ半径 一般ケーブル CF34.UL.D 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

103

10m/s 300V シールドなし *ご使用をご検討の場合はお問合せください。 **許容電流は参考値です。 注記：本表記載の仕上径は最大値であり、小さくなる場合があります。 G=接地導体（緑-黄）あり C=接地導体なし CF34.UL.15.04.D 1.5 4 G 8.5 58 109 13.3 21.0 CF34.UL.25.04.D 2.5 4 G 10.5 96 162 7.98 30.0 CF34.UL.40.04.D 4.0 4 G 12.0 158 239 4.95 41.0 CF34.UL.60.04.D 6.0 4 G 14.0 239 351 3.3 53.0 CF34.UL.60.05.D 5 G 15.5 285 420 39.7 CF34.UL.100.04.D 10.0 4 G 17.0 411 549 1.91 74.0 CF34.UL.100.05.D 5 G 19.5 517 687 55.5 CF34.UL.160.04.D 16.0 4 G 20.5 633 817 1.21 99.0 CF34.UL.160.05.D 5 G 23.0 800 1072 74.2 CF34.UL.250.04.D 25.0 4 G 25.0 994 1266 0.78 131.0 CF34.UL.60.04.O.PE.D* 6.0 4 C 14.0 239 351 3.3 53.0 CF34.UL.100.04.O.PE.D 10.0 4 C 17.0 411 549 1.91 74.0 CF34.UL.160.04.O.PE.D 16.0 4 C 20.5 633 817 1.21 99.0 CF34.UL.500.03.O.PE.D 50.0 3 C 31.0 1490 2028 0.386 202.0 シリコンフリー PV 3.10.7準拠、1992年 CE 2006/95/EC準拠 UL/CSA スタイル10492・21184、1000V、80℃ NFPA 79-2012 12.9章により、UL（AWM）ケーブル使用許可 CEI CEI 20-35準拠 DESINA VDWのDESINA規格準拠 鉛不使用 RoHSⅡ指令 （2011/65/EC）準拠 クリーンルーム ISOクラス1、IPA（14644-1）審査

用途

●屋内・屋外での使用向き ●特にフリースパン走行とスライド走行（最長400m）に適する ●自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導 体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流** [A]（30℃）

仕様

チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス）

104

プレミアムライン [稼動時]使用温度条件 と最小曲げ半径 -35 ℃∼ +90 ℃、7.5 x ケーブル外径 [固定時]使用温度条件 と最小曲げ半径 -40 ℃∼ +90 ℃、4 x ケーブル外径 エナジーチェーン での最高走行速度 フリースパン走行：10m/s、スライド走行：6m/s エナジーチェーン での最高加速度 80 m/s2 ストローク 400mまで ねじれ ±90°（1m）

構造

導体 ＜10mm2：耐屈曲性に優れた裸銅線の撚り導体（EN 60228 準拠） ≧10mm2_{：リード線の導体（EN 60228 準拠）} 絶縁体 機械的特性に優れたTPE混合材 線心の撚り 引張力に強い中心材の周りを短ピッチで撚った線心 線心色 絶縁体色（ナンバリング）：黒字に白字番号、一本は黄緑色。 1.線心：U / L1 / C / L+ 2. 線心:V / L2 3.線心：W / L3 / D / L- 4. 線心:4 / N 外被 エナジーチェーンに適した低粘着性TPE混合材・特に耐摩 耗性と屈曲性が高い 色：黒色 (RAL 9005類似) CFRIP 外被の内側にある引き裂きひもでケーブル加工時間を50％ （引き裂きひも） 短縮。在庫をCFRIPに順次切り換え中。

規格

耐紫外線性 極めて高い

定格電圧（Uo/U） 600/1000 V (DIN VDE 0250準拠) 試験電圧 4000 V 耐油性 高い耐油性（DIN EN 60811-2-1準拠)、 耐バイオオイル性 (VDMA 24568準拠)

特長

●

高負荷の場合

●

TPE外被

●

耐油性、耐バイオオイル性

●

PVCフリー/ハロゲンフリー

●

耐紫外線

●

耐加水分解性、耐微生物分解性

特性

曲げ半径 一般ケーブル CF37.D 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

105

10m/s 300V シールドなし シリコンフリー PV 3.10.7 1992年 準拠 ハロゲンフリー EN 50267-2-1準拠 CE 2006/95/EC準拠 鉛不使用 RoHSⅡ指令 （2011/65/EC）準拠 DESINA VDW、DESINA準拠 クリーンルーム ISOクラス1、CF9.15.07準拠の外被、IPA（14644-1）審査

用途

●屋内、屋外使用 ●特にフリースパン走行とスライド走行（最長400m）に適する ●倉庫内運搬装置、工作機械、高速ハンドリングユニット、クリーンルーム、 半導体、船舶機械、港湾機械、 クレーン、低温条件での使用  *ご使用をご検討の場合はお問合せください。 **許容電流は参考値です。 注記：本表記載の仕上径は最大値であり、これより小さくなる場合があります。 G=接地導体（緑-黄）あり C=接地導体なし CF37.15.04.D 1.5 4 G 8.5 58 109 13.3 21.0 CF37.25.04.D 2.5 4 G 10.5 96 162 7.98 30.0 CF37.40.04.D 4.0 4 G 12.0 158 239 4.95 41.0 CF37.60.04.D 6.0 4 G 14.0 239 351 3.3 53.0 CF37.60.05.D* 5 G 15.5 285 420 39.7 CF37.100.04.D 10.0 4 G 17.0 411 549 1.91 74.0 CF37.100.05.D* 5 G 19.5 517 687 55.5 CF37.160.04.D 16.0 4 G 20.5 633 817 1.21 99.0 CF37.160.05.D* 5 G 23.0 800 1072 74.2 CF37.250.04 .D 25.0 4 G 25.0 994 1266 0.78 131.0 CF37.60.04.O.PE.D* 6.0 4 C 14.0 239 351 3.3 53.0 CF37.100.04.O.PE.D* 10.0 4 C 17.0 411 549 1.91 74.0 CF37.160.04.O.PE.D* 16.0 4 C 20.5 633 817 1.21 99.0 CF37.500.03.O.PE.D 50.0 3 C 31.0 1490 2028 0.386 202.0 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流** [A]（30℃）

仕様

チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス）

106

プレミアムライン [稼動時]使用温度条件 と最小曲げ半径 -35℃∼+90℃、7.5 x ケーブル外径 [固定時]使用温度条件 と最小曲げ半径 -40℃∼+90℃、4 x ケーブル外径 エナジーチェーン での最高走行速度 フリースパン走行：10m/s、スライド走行：6m/s エナジーチェーン での最高加速度 100 m/s2 ストローク 400mまで ねじれ ±90°（1m）

構造

導体 EN 60228 準拠 絶縁体 機械的特性に優れたTPE混合材 外被 エナジーチェーンに適した低粘着性TPE混合材・特に耐摩 耗性と屈曲性が高い 色：黒色 (RAL 9005類似)

規格

耐紫外線性 高い

定格電圧（Uo/U） 600/1000 V（DIN VDE 0250準拠） 試験電圧 4000 V 耐油性 高い耐油性（EN 60811-2-1準拠） 耐バイオオイル性（VDMA 24568準拠） 難燃性 IEC 60332-1-2、CEI 20-35、FT1、VW-1 シリコンフリー PV 3.10.7準拠、1992年 CE 2006/95/EC準拠 UL/CSA スタイル10492・21218、1000V、80℃

特長

●

高負荷に対応

●

TPE外被

●

耐油性、耐バイオオイル性

●

難燃性

●

耐紫外線

●

耐加水分解性、耐微生物分解性

特性

曲げ半径 一般ケーブル CF300.UL..D 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

107

10m/s 300V シールドなし アントワープ港のクレーン・トロリーにエネルギー/データ供給するためイグスのチェーンフレックスとエナジーチェーンを使用 NFPA 79-2012 12.9章により、UL（AWM）ケーブル使用許可 CEI CEI 20-35準拠 DESINA VDW、DESINA準拠 鉛不使用 RoHSⅡ指令 （2011/65/EC）準拠 クリーンルーム ISOクラス1、CF34.UL.25.04.D準拠の外被、IPA（14644-1）審査

用途

●屋内・屋外での使用向き ●特にフリースパン走行とスライド走行（最長400m）に適する ●自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導 体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適 *許容電流は参考値です。 注記：本表記載の仕上径は最大値であり、小さくなる場合があります。 C=接地導体なし CF300.UL.40.01.D 4.0 1 C 6.5 38 61 4.95 41.0 CF300.UL.60.01.D 6.0 1 C 7.0 62 83 3.3 53.0 CF300.UL.100.01.D 10.0 1 C 8.0 106 128 1.91 74.0 CF300.UL.160.01.D 16.0 1 C 9.5 167 197 1.21 99.0 CF300.UL.250.01.D 25.0 1 C 11.5 264 300 0.78 131.0 CF300.UL.350.01.D 35.0 1 C 12.5 370 411 0.554 162.0 CF300.UL.500.01.D 50.0 1 C 14.5 528 570 0.386 202.0 CF300.UL.700.01.D 70.0 1 C 16.5 766 810 0.272 250.0 CF300.UL.950.01.D 95.0 1 C 19.0 1009 1088 0.206 301.0 CF300.UL.1200.01.D 120.0 1 C 21.5 1276 1357 0.161 352.0 CF300.UL.1500.01.D 150.0 1 C 23.0 1529 1552 0.129 404.0 CF300.UL.1850.01.D 185.0 1 C 27.0 2079 2167 0.106 461.0 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流* [A]（30℃）

仕様

チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス）

108

プレミアムライン [稼動時]使用温度条件 と最小曲げ半径 -35 ℃∼ +90 ℃、7.5 x ケーブル外径 [固定時]使用温度条件 と最小曲げ半径 -40 ℃∼ +90 ℃、4 x ケーブル外径 エナジーチェーン での最高走行速度 フリースパン：10m/s、スライド走行：6m/s エナジーチェーン での最高加速度 100 m/s2 ストローク 400mまで ねじれ ±90°（1m）

構造

導体 複合導体（EN 60228準拠） 絶縁体 機械的特性に優れたTPE混合材 外被 エナジーチェーンに適した低粘着性TPE混合材・特に耐摩 耗性と屈曲性が高い 色：黒色（RAL 9005類似）

規格

耐紫外線性 極めて高い

定格電圧（Uo/U） 600/1000 V (DIN VDE 0250準拠) 試験電圧 4000 V 耐油性 高い耐油性（DIN EN 60811-2-1準拠)、 バイオオイル耐性 (VDMA 24568準拠) シリコンフリー PV 3.10.7 1992年 準拠 ハロゲンフリー EN 50267-2-1準拠 CE 2006/95/EC準拠

特長

●

高負荷に対応

●

TPE外被

●

耐油性、耐バイオオイル性

●

PVCフリー/ハロゲンフリー

●

耐紫外線

●

耐加水分解性、耐微生物分解性

特性

曲げ半径 一般ケーブル CF330.D 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

109

10m/s 300V シールドなし 鉛不使用 RoHSⅡ指令 （2011/65/EC）準拠 DESINA VDW、DESINA準拠 クリーンルーム ISOクラス1、CF34.UL.25.04.D準拠の外被、IPA（14644-1）審査

用途

●屋内、屋外使用 ●特にフリースパン走行とスライド走行（最長400m）に適する ●倉庫内運搬装置、工作機械、高速ハンドリングユニット、クリーンルーム、半導体、船舶機械、港湾機械、 クレーン、低温条件での使用 *許容電流は参考値です。 注記：本表記載の仕上径は最大値であり、これより小さくなる場合があります。 C=接地導体なし CF330.60.01.D 6.0 1 C 7.0 62 83 3.3 53.0 CF330.100.01.D 10.0 1 C 8.0 106 128 1.91 74.0 CF330.160.01.D 16.0 1 C 9.5 167 197 1.21 99.0 CF330.250.01.D 25.0 1 C 11.0 264 300 0.78 131.0 CF330.350.01.D 35.0 1 C 12.5 370 411 0.554 162.0 CF330.500.01.D 50.0 1 C 14.5 528 570 0.386 202.0 CF330.700.01.D 70.0 1 C 16.5 766 810 0.272 250.0 CF330.950.01.D 95.0 1 C 20.0 1009 1088 0.206 301.0 CF330.1200.01.D 120.0 1 C 21.5 1276 1357 0.161 352.0 CF330.1500.01.D 150.0 1 C 23.5 1529 1552 0.129 404.0 CF330.1850.01.D 185.0 1 C 26.5 2079 2167 0.106 461.0 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流* [A]（30℃）

仕様

チェーン フレックスM ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス）

110

プレミアムライン [稼動時]使用温度条件 と最小曲げ半径 -35℃∼+90℃、7.5 x ケーブル外径 [固定時]使用温度条件 と最小曲げ半径 -40℃∼+90℃、4 x ケーブル外径 エナジーチェーン での最高走行速度 フリースパン走行：10m/s、スライド走行：6m/s エナジーチェーン での最高加速度 100 m/s2 ストローク 400mまで ねじれ ±90°（1m）

構造

導体 複合導体（EN 60228 準拠） 絶縁体 機械的特性に優れたTPE混合材 線心色 緑/黄 外被 エナジーチェーンに適した低粘着性TPE混合材・特に耐摩 耗性と屈曲性が高い 色：黒色（RAL 9005類似）

規格

耐紫外線性 高い

定格電圧（Uo/U） 600/1000 V（DIN VDE 0250準拠） 試験電圧 4000 V 耐油性 高い耐油性（EN 60811-2-1準拠） 耐バイオオイル性（VDMA 24568準拠） 難燃性 IEC 60332-1-2、CEI 20-35、FT1、VW-1 シリコンフリー PV 3.10.7準拠、1992年 CE 2006/95/EC準拠 UL/CSA スタイル10492・21218、1000V、80℃ NFPA 79-2012 12.9章により、UL（AWM）ケーブル使用許可

特長

●

高負荷に対応

●

TPE外被

●

耐油性、耐バイオオイル性

●

難燃性

●

耐紫外線

特性

曲げ半径 一般ケーブル CFPE 移動ストローク 耐捻回性 0 1 耐久性

300V シールドあり 300V ツイストペア 600V シールドなし 600V シールドあり 600V 複合 エンコーダ バス 同軸 光 ロボット スペシャル エア カメラ （ハーネス） ネットワーク （ハーネス） イニシエータ （ハーネス） モータ （ハーネス） チェーン フレックスM コネクタ クランプ 技術情報 テスト事例 Ready Chain （ユニット品）

111

10m/s 300V シールドなし CEI CEI 20-35準拠 鉛不使用 RoHSⅡ指令 （2011/65/EC）準拠 クリーンルーム ISOクラス1、CF34.UL.25.04.D準拠の外被、IPA（14644-1）審査

用途

●屋内・屋外での使用向き ●特にフリースパン走行とスライド走行（最長400m）に適する ●自動倉庫の保管/出庫システム、工作機械、素早い動きが要求されるアプリケーション、クリーンルーム、半導 体搬送装置、屋外クレーン、低温環境でのアプリケーションなどに最適 工作機械で使用されるチェーンフレックスCFPE・エナジーチェーンE2ミディアム組み合わせ *許容電流は参考値です。 注記：本表記載の仕上径は最大値であり、小さくなる場合があります。 G=接地導体（緑-黄）あり CFPE.15.01 1.5 1 G 5.0 15 35 13.3 21.0 CFPE.25.01 2.5 1 G 6.0 25 46 7.98 30.0 CFPE.40.01 4.0 1 G 6.5 38 61 4.95 41.0 CFPE.60.01 6.0 1 G 7.0 62 83 3.3 53.0 CFPE.100.01 10.0 1 G 8.0 106 128 1.91 74.0 CFPE.160.01 16.0 1 G 9.5 167 197 1.21 99.0 CFPE.250.01 25.0 1 G 11.5 264 300 0.78 131.0 CFPE.350.01 35.0 1 G 13.0 370 411 0.554 162.0 型式 導体断面積 線心数 [mm2_] 仕上径 （約）[mm] 銅質量 [kg/km] 質量 [kg/km] 導体抵抗 （約）[Ω/km] 許容電流* [A]（30℃）

仕様
