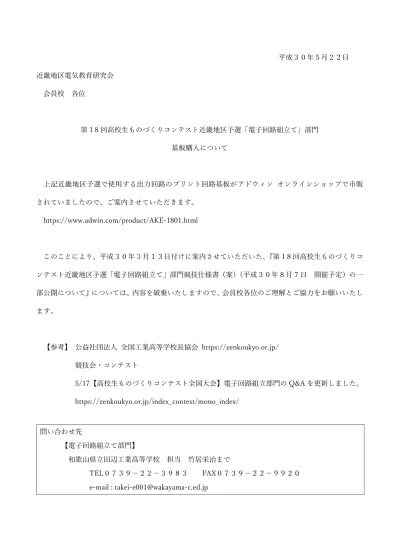

平成３０年５月２２日 近畿地区電気教育研究会 会員校 各位 第１8 回高校生ものづくりコンテスト近畿地区予選「電子回路組立て」部門 基板購入について 上記近畿地区予選で使用する出力回路のプリント回路基板がアドウィン オンラインショップで市販 されていましたので、ご案内させていただきます。 https://www.adwin.com/product/AKE-1801.html このことにより、平成３０年 3 月１３日付けに案内させていただいた、『第１8 回高校生ものづくりコ ンテスト近畿地区予選「電子回路組立て」部門競技仕様書（案）（平成３０年 8 月 7 日 開催予定）の一 部公開について』については、内容を破棄いたしますので、会員校各位のご理解とご協力をお願いいたし ます。 【参考】 公益社団法人 全国工業高等学校長協会 https://zenkoukyo.or.jp/ 競技会・コンテスト 5/17【高校生ものづくりコンテスト全国大会】電子回路組立部門の Q&A を更新しました。 https://zenkoukyo.or.jp/index_contest/mono_index/ 問い合わせ先 【電子回路組立て部門】 和歌山県立田辺工業高等学校 担当 竹居栄治まで TEL０７３９－２２－３９８３ FAX０７３９－２２－９９２０ e-mail : [email protected]
平成３０年 3 月１３日 近畿地区電気教育研究会 会員校 各位 第１8 回高校生ものづくりコンテスト近畿地区予選「電子回路組立て」部門 競技仕様書（案）（平成３０年 8 月 7 日 開催予定）の一部公開について 第１７回高校生ものづくりコンテスト全国大会では、出力回路のプリント回路基板が市販され購入可 能でしたが、第１8 回の全国大会は、出場校に２枚配布となっています。 第１8 回の近畿地区予選では、全国大会と同じ仕様のプリント回路基板が使用できないため、事前に 競技仕様書（案）の一部を公開し、第１回理事会にて近畿地区予選参加校に部品（アナログボード・表 示ボード・接続ケーブル）を１校につき１セット配付し、競技の公平性を図ることとしましたので、会 員校各位のご理解とご協力をお願いいたします。 公開範囲（競技仕様書（案）全２０ページ中１１ページ） １・２・５・６・７・８・１２・１６・１８・１９・２０ 今後の予定 ６月１日(金) 第１回理事会（部品配付） ７月６日(金) 総会・電子回路組立て部門審査委員会（競技仕様書の決定） ８月７日(火) 第１8 回高校生ものづくりコンテスト近畿地区予選 問い合わせ先 【電子回路組立て部門】 和歌山県立田辺工業高等学校 担当 竹居栄治まで TEL０７３９－２２－３９８３ FAX０７３９－２２－９９２０ e-mail : [email protected]
- 1 - 平 成 30 年 7 月 6 日
第 1８回高校生ものづくりコンテスト近畿地区予選
「電子回路組立て」部門
競
技
仕
様
書
〔競技課 題〕ドッ トマトリ クス表示 器の制御
(1) ド ッ ト マ ト リ ク ス 表 示 器 を 制 御 す る 入 力 装 置 の 製 作 (2) ド ッ ト マ ト リ ク ス 表 示 器 を 制 御 す る プ ロ グ ラ ム の 作 成〔競技時 間〕 2 時間 00 分（ 120 分） 延長 な し
※ 設計・ 製作課題 の回路図 説明 → プログラム 課題の配 布後スタ ート
〔持参す るもの〕
表 1 持 参 す る も の 品 名 寸 法 又 は 規 格 、 備 考 制 御 用 コ ン ピ ュ ー タ 制 御 ボ ー ド ア 0～ 5〔 V〕を 分 解 能 8 ビ ッ ト 以 上 で 2 チ ャ ン ネ ル の A-D 変 換 出 来 る 機 能 を 持 つ こ と イ 2 色 の ド ッ ト マ ト リ ク ス を 点 灯 可 能 な 性 能 を 備 え る こ と ウ 10 ピ ン コ ネ ク タ に よ り 入 力 ボ ー ド の 回 路 と 接 続 で き る こ と エ 16 ピ ン の コ ネ ク タ に よ り 表 示 ボ ー ド と 接 続 可 能 で あ る こ と オ 圧 電 ブ ザ ー か ら PWM を 使 っ て 2 音 （ 音 階 が 高 い ・ 低 い ） を 鳴 ら す こ と が で き る こ と 表 示 ボ ー ド 2 色 ド ッ ト マ ト リ ク ス LED（ 赤 緑 ） 8 × 8 ド ッ ト を 事 前 に 表 示 で き る 状 態 に し て お く こ と 。「 ※ ２ 」 参 照 ア ナ ロ グ ボ ー ド ア ナ ロ グ ジ ョ イ ス テ ィ ッ ク ・ 3 軸 加 速 度 セ ン サ モ ジ ュ ー ル か ら ア ナ ロ グ 信 号 を 出 力 で き る 状 態 に し て お く こ と 。「 ※ ２ 」 参 照 動 作 チ ェ ッ ク プ ロ グ ラ ム 「 3.2 表 示 ボ ー ド の 動 作 チ ェ ッ ク プ ロ グ ラ ム の 仕 様 」 「 3.3 ア ナ ロ グ ボ ー ド の 動 作 チ ェ ッ ク プ ロ グ ラ ム の 仕 様 」 に 示 し た も の コ ネ ク タ 接 続 ケ ー ブ ル 制 御 ボ ー ド と 入 力 ボ ー ド を 接 続 す る た め の コ ー ド （ 図 1 参 照 ） 『 ケ ー ブ ル A・ C』（ 10P） と 『 ケ ー ブ ル B』（ 16P）「 ※ ２ 」 参 照 工 具 類 P2「 ※ ３ 」 参 照 作 業 台 下 敷 き ト レ イ 適 宜 は ん だ 吸 い 取 り 用 具 電 動 も 可 基 板 支 持 台 P2「 ※ ４ 」 参 照 部 品 整 理 用 具 部 品 記 号 の 表 示 の み 可 と す る テ ス タ 適 宜 オ シ ロ ス コ ー プ 適 宜 手 袋 適 宜 ガ ー ゼ 類 適 宜 清 掃 用 具 適 宜 （ た だ し 、 洗 浄 溶 剤 は 使 用 不 可 ） 保 護 メ ガ ネ メ ガ ネ 着 用 者 は 除 く 作 業 衣 等 学 校 着 用 の も の ※ 作 業 中 は 必 ず 着 用 の こ と 筆 記 用 具 照 明 用 具 適 宜 拡 大 鏡 ス ケ ー ル 付 き 不 可 照 明 付 き 可 テ ー ブ ル タ ッ プ 各 自 必 要 な 口 数 各 部 品 の デ ー タ シ ー ト た だ し 、 書 き 込 み し た も の は 不 可 電 源 表 示 ボ ー ド と 入 力 ボ ー ド お よ び 制 御 ボ ー ド が 動 作 可 能 な 容 量 メ モ 用 紙 適 宜 A4 用 紙 の 白 紙 1 枚 ※ １ 持 ち 込 む CPU 基 板 と ド ッ ト マ ト リ ク ス は 、 同 じ ボ ー ド 上 で な く て も 構 い ま せ ん 。 ※ ２ 表 示 ボ ー ド 、ア ナ ロ グ ボ ー ド 、コ ネ ク タ 接 続 ケ ー ブ ル に つ い て は 、各 府 県 の 理 事 に 出 場 校 1 校 に つ き 1 セ ッ ト 配 布 す る の で 、 そ れ を 受 け 取 り 地 区 予 選 当 日 ま で に 製 作 し て お く こ と 。 た だ し 、 部 品 等 を 変 更 し て も 、 同 等 の 動 作 が で き れ ば 使 用 可 と す る 。 （ 案 ）- 2 -
〔支給するもの〕
・ 競 技 仕 様 書 ・ ド ッ ト マ ト リ ク ス 表 示 器 を 制 御 す る た め の 入 力 装 置 用 部 品 （ 当 日 支 給 ） ※ 使 用 す る 部 品 は 、 事 前 公 開 と し ７ ペ ー ジ の 表 ６ に 示 す ・ ド ッ ト マ ト リ ク ス 表 示 器 を 制 御 す る た め の 入 力 装 置 の 回 路 図 （ 当 日 公 開 ） ※ 設 計 ・ 製 作 課 題 ・ プ ロ グ ラ ム 課 題 （ 当 日 公 開 ） ※ プ ロ グ ラ ム 課 題 は 問 題 に よ っ て 点 数 が 異 な る 可 能 性 が あ る 。 問 題 数 は 、 当 日 公 開 と な る 。 ・ Ａ ４ グ ラ フ 用 紙 配 線 の 下 書 き 用 ※３ 工 具 類 と は 各 自 が 作 業 に 必 要 な も の で 、 は ん だ ご て 、 こ て 台 、 ニ ッ パ 、 リ ー ド ペ ン チ 、 ピ ン セ ッ ト 、 精 密 ド ラ イ バ ー 等 を 示 す 。 た だ し 、 ゲ ー ジ と し て 使 用 す る こ と の 出 来 る 治 具 は 不 可 と す る 。 ※４ ユ ニ バ ー サ ル 基 板 を の せ て 作 業 す る 台 の こ と 。 回 転 す る も の も 可 。 た だ し 、 タ ク ト ス イ ッ チ や ト グ ル ス イ ッ チ 等 の 高 さ を 合 わ せ ら れ る 等 の 支 持 台 は 不 可 。- 5 - 1 ド ッ ト マ ト リ ク ス 表 示 器 の ブ ロ ッ ク 図 ド ッ ト マ ト リ ク ス 表 示 器 は 、「 制 御 ボ ー ド 」「 入 力 ボ ー ド 」「 表 示 ボ ー ド 」 の 3 枚 の 電 子 回 路 基 板 で 構 成 さ れ る 。 図 1 は 、 ド ッ ト マ ト リ ク ス 表 示 器 の ハ ー ド ウ ェ ア ブ ロ ッ ク 図 を 示 す 。 「 制 御 ボ ー ド 」 マ イ コ ン を 用 い て 構 成 し た 「 表 示 ボ ー ド 」 を 制 御 す る 電 子 回 路 基 板 。 「 入 力 ボ ー ド 」 ※ 回 路 図 を 当 日 公 開 し 、 製 作 す る 基 板 で 採 点 対 象 と な る 当 日 公 開 さ れ る 回 路 図 を 見 て 、 表 4 に 書 か れ て い る 部 品 の 中 よ り 電 子 部 品 を 利 用 し て 、「 制 御 ボ ー ド 」 を 介 し て 「 表 示 ボ ー ド 」 に 信 号 を 送 る 電 子 回 路 基 板 。 「 表 示 ボ ー ド 」 「 制 御 ボ ー ド 」 と 「 入 力 ボ ー ド 」 の 条 件 に よ っ て 表 示 す る 。 「 ア ナ ロ グ ボ ー ド 」 ア ナ ロ グ ボ ー ド は 、「 入 力 ボ ー ド 」 を 介 し て 「 制 御 ボ ー ド 」 に ア ナ ロ グ ジ ョ イ ス テ ィ ッ ク と ３ 軸 加 速 度 セ ン サ モ ジ ュ ー ル の 信 号 を 送 る ア ナ ロ グ 基 板 。 図 1 ド ッ ト マ ト リ ク ス 表 示 器 の ブ ロ ッ ク 図

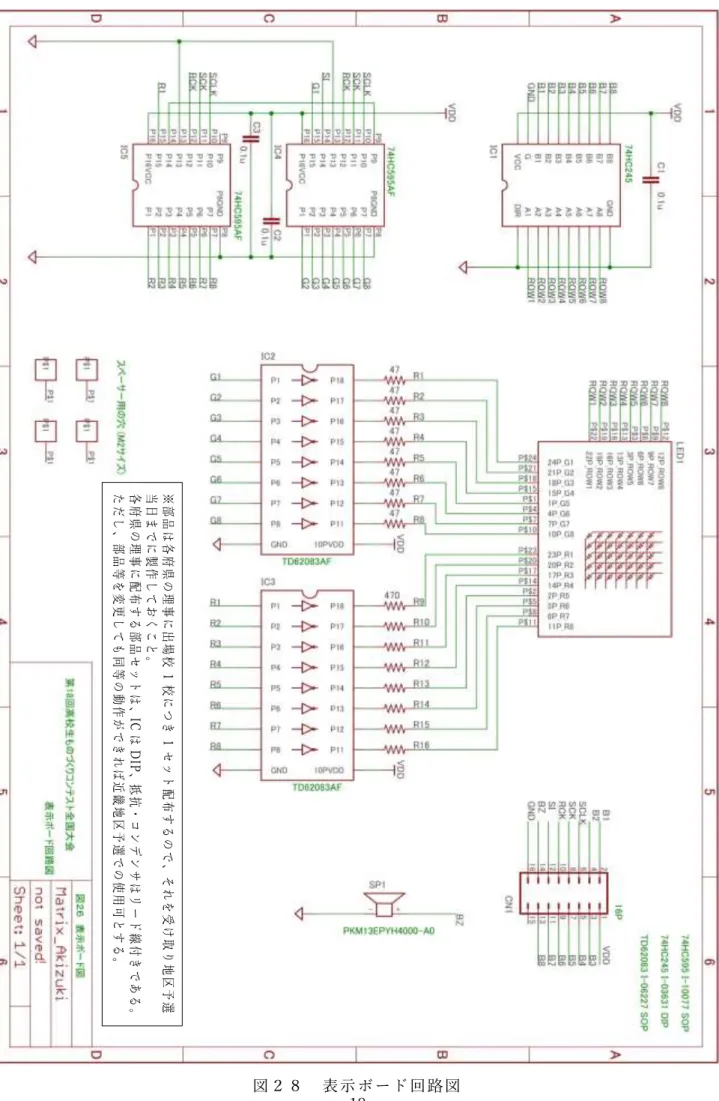

- 6 - 1.1 表 示 ボ ー ド の 回 路 図 図 ２ ８ 参 照 （ 仕 様 書 の １ ８ ペ ー ジ ） 1.2 表 示 ボ ー ド の 部 品 表 [製 作 例 図 ３ ０ ・ ３ １ 参 照 （ ２ ０ ペ ー ジ ） ] 表 ３ 表 示 ボ ー ド の 部 品 一 覧 No 部品番号 品名 型式または規格等 数量 メーカー 購入店舗例 1 Ｃ１～Ｃ３ セラミックコンデンサー 0.1μF／50V 3 秋月【P-04065】 2 ＩＣ１ 双方向性バスバッファ TC74HC245AP 1 東芝 秋月【I-03631】 3 ＩＣ２～ＩＣ３ トランジスタアレイ TD62083APG 2 東芝 秋月【I-09634】 4 ＩＣ４～ＩＣ５ 8 ビットシフトレジスタ SN74HC595N 2 秋月【I-08605】 5 ＬＥＤ１ ２色ドットマトリクス LTP-12188M-08 1 LITE-ON 秋月【I-09878】 6 Ｒ１～Ｒ８ 炭素被膜抵抗 47Ω １／４W 8 7 Ｒ９～Ｒ１６ 炭素被膜抵抗 470Ω １／４W 8 8 ＳＰ１ 圧電スピーカー PKM13EPYH4000-A0 (13mm） 1 村田製作所 秋月【P-04118】 9 ＣＮ１ ボックスピンヘッダ XG4C-1631 1 オムロン モノタロウ【08593304】 10 Ｂ１ 基板 ICB-93S 1 サンハヤト 共立【200930】 11 Ｎ１ ３ｍｍプラネジ（７ｍｍ）＋六角スペーサー（１４ｍｍ）セット 1 袋 秋月【P-01861】 1.3 ア ナ ロ グ ボ ー ド の 回 路 図 図 ２ ９ 参 照 （ 仕 様 書 の １ ９ ペ ー ジ ） 1.4 ア ナ ロ グ ボ ー ド の 部 品 表 [製 作 例 図 ３ ２ ・ ３ ３ 参 照 （ ２ ０ ペ ー ジ ） ] 表 ４ 表 示 ボ ー ド の 部 品 一 覧 No 部品番号 品名 型式または規格等 数量 メーカー 購入店舗例 1 Ａ１ アナログジョイスティック 1 秋月【K-10263】 2 Ａ２ 3 軸加速度センサモジュール 1 秋月【M-05153】 3 ＣＮ２ ボックスピンヘッダ XG4C-1031 1 オムロン モノタロウ【08593286】 4 Ｂ２ 基板 ICB-88 1 サンハヤト 共立【200880】 5 Ｎ２ ３ｍｍプラネジ（７ｍｍ）＋六角スペーサー（１４ｍｍ）セット 1 袋 秋月【P-01861】 1.5 接 続 ケ ー ブ ル [A・ B・ C]の 部 品 表 [製 作 例 図 ３ ４ 参 照 （ ２ ０ ペ ー ジ ） ] 表 ５ 接 続 ケ ー ブ ル の 部 品 一 覧 No 部品番号 品名 型式または規格等 数量 メーカー 購入店舗例 1 Ｋ１ フラットケーブル４０芯 25cm 2 Ｆ１ フラットケーブルコネクタ XG4M-1630 2 オムロン モノタロウ【02503146】 3 Ｆ２ フラットケーブルコネクタ XG4M-1030 4 オムロン モノタロウ【02503112】
- 7 - 2 入 力 ボ ー ド の 製 作 「 2.1 入 力 ボ ー ド 」、「 2.2 回 路 製 作 で 支 給 す る 部 品 」、「 2.3 ピ ン 配 置 」 お よ び 「 2.4 部 品 取 付 け 仕 様 」 に 沿 っ て 製 作 す る 。 2.1 入 力 ボ ー ド 今 回 、 当 日 公 開 で あ る 入 力 装 置 の 基 板 は 「 2.2 回 路 製 作 で 支 給 す る 部 品 」 よ り 選 択 さ れ 設 計 さ れ る 。 表 ６ の 『 選 択 』 は 、 こ の い ず れ か を 使 っ て 回 路 図 が 書 か れ て い る こ と を 示 し 、 部 品 は 多 め に 支 給 し て あ る た め 、 支 給 さ れ た 個 数 全 て を 使 わ な い 場 合 も あ る 。 図 ２ に 書 か れ て い る 基 板 配 置 は 事 前 に 決 定 し て お り 、 初 め か ら 公 開 す る 。 図 ２ 基 板 配 置 図 注 意 1： ボ ッ ク ス ピ ン ヘ ッ ダ は 、 向 き を 合 わ せ る だ け で 、 穴 の 位 置 は 少 し ず れ て も 良 い 。 注 意 2： 当 日 は 、 取 付 け 場 所 と 取 付 け 方 向 を あ る 程 度 指 定 す る 場 合 が あ る 。 た だ し 、 穴 の 位 置 ま で は 指 定 し な い 。 2.2 回 路 製 作 で 支 給 す る 部 品 （ ※ 使 用 す る 個 数 は 、 回 路 図 （ 当 日 発 表 ） よ り 判 断 す る ） 表 ６ 支 給 部 品 品 名 型 式 定 格 備 考 選 択 支 給 個 数 タクトスイッチ B3F-1000 相当品 OMRON ○ 2 トグルスイッチ MS-610K ON－OFF ○ 3 単回転型サーメットトリマ GF063P1KB103 相当 10kΩ 上面ﾂﾏﾐ付き ○ 1 炭素皮膜抵抗器 1/4W ± 5％ 3.9kΩ ○ 5 炭素皮膜抵抗器 1/4W ± 5％ 470Ω ○ 5 炭素皮膜抵抗器 1/4W ± 5％ 1kΩ ○ 5 炭素皮膜抵抗器 1/4W ± 5％ 100Ω ○ 5 炭素皮膜抵抗器 1/4W ± 5％ 10kΩ ○ 5 炭素皮膜抵抗器 1/4W ± 5％ 390Ω ○ 5 ユニバーサル基板 ICB293 72mm×95mm サンハヤト 1 鉛フリーハンダ HS-313 0.8mm HOZAN 2m スズメッキ線 φ0.5 3.5m ボックスピンヘッダ XG4C-1031 10P オムロン 2 ３ｍｍプラネジ（７ｍｍ）＋六角 スペーサー（１４ｍｍ）セット P-01861 1 袋 荷札 取り付けは、競技 時間外とする １ な お 、 ピ ン 番 号 は 、上 か ら 見 て 次 の よ う に す る 。
- 8 - ※ 支 給 部 品 の 注 意 点 近 畿 地 区 予 選 で 使 用 す る 抵 抗 の 足 の 長 さ は 、 長 い 足 の 長 さ の 物 を 支 給 す る 。 短 い 足 の 長 さ ： 約 15mm 長 い 足 の 長 さ ： 約 25mm 以 上 2.3 ピ ン 配 置
2 A-IN 4 D-IN 6 D-IN 8 D-IN 10 GND 1 Vdd 3 NC 5 NC 7 NC 9 A-IN 図 ３ ピ ン 配 置 A-IN： ア ナ ロ グ 入 力 D-IN： デ ジ タ ル 入 力 （ 注 意 ） ア ナ ロ グ 、 デ ジ タ ル 入 力 の ピ ン は 変 わ ら な い が 、 当 日 公 開 す る 回 路 図 に よ っ て 使 用 し な い ピ ン が 出 て く る 可 能 性 が あ る 。 2.4 部 品 取 付 け 仕 様 （ 1） 部 品 の 取 付 け 方 向 ① 部 品 は 、 図 ２ 基 板 配 置 図 の 表 面 お よ び 裏 面 を そ れ ぞ れ 正 面 に 見 て 、 プ リ ン ト 基 板 へ 水 平 又 は 垂 直 に 取 付 け る も の と し 、 曲 が り 、 傾 き の 限 度 は 1mm 以 下 と す る 。 ② 極 性 を 有 す る 部 品 は 、 回 路 図 に 従 っ て 取 付 け る 。 ③ 炭 素 皮 膜 抵 抗 器 は 、 カ ラ ー コ ー ド が 、 下 か ら 上 、 左 か ら 右 の 方 向 （ ２ .１ の 図 ２ に 示 し た 矢 印 の 方 向 ） に 読 め る よ う に 取 付 け る 。 ④ ト グ ル ス イ ッ チ お よ び サ ー メ ッ ト ト リ マ の 取 付 け 方 向 は 、 以 下 の 向 き と す る 。 図 ４ 図 ５ 図 ６
- 12 - （ 3） は ん だ 付 け 作 業 に 関 す る 仕 様 ① は ん だ の ぬ れ 性 ・ は ん だ が 光 沢 を 失 わ ず に ラ ン ド の 表 面 に 適 切 に 流 れ 、 長 く す そ を 引 い て い る こ と 。 ・ い わ ゆ る 「 い も は ん だ 」 に な ら な い よ う に す る こ と 。 ・ は ん だ に 突 起 （ い わ ゆ る 「 角 」） が 生 じ な い よ う に す る こ と 。 ・ 部 品 穴 の は ん だ 付 け は ､ラ ン ド の 表 面 に は ん だ の ぬ れ 性 が あ る こ と 。 ② は ん だ の 量 ・ は ん だ の 量 は 、 部 品 リ ー ド 線 の 折 り 曲 げ 部 分 、 線 の 切 り 口 等 を は ん だ が 覆 い 、 か つ 肉 厚 が 薄 く 線 の 形 が わ か る も の と し 、 そ の 例 を 図 １ ９ に 示 す 。 ・ 部 品 取 り 付 け に お い て 、 リ ー ド 線 を 折 り 曲 げ ず 、 か つ 切 断 せ ず に 取 り 付 け る 場 合 は 、 リ ー ド の 先 端 ま で 全 面 は ん だ で 覆 わ な く て も よ い 。 ・ は ん だ を 行 う 穴 は 部 品 穴 の み で あ る 。 ③ 基 板 の ラ ン ド を 剥 離 さ せ な い こ と 。 ④ は ん だ 付 け 時 の 熱 な ど で 、 部 品 が 破 損 し な い こ と 。 ⑤ は ん だ 付 け が 不 要 な 箇 所 に は 、 は ん だ を 付 け な い こ と 。 ⑥ 部 品 端 子 の 線 材 接 続 部 は 、 全 て に は ん だ 付 け す る こ と 。 （ ボ ッ ク ス ピ ン ヘ ッ ダ 等 の 使 用 し な い 箇 所 も 含 む ） ⑦ 部 品 端 子 の 線 材 接 続 部 は 、 穴 あ き の な い よ う に は ん だ 付 け す る こ と 。（図２０、図２１） 図 １ ９ 図 ２ ０ 図 ２ １ （ 4） ス ペ ー サ ー 取 付 け 作 業 に 関 す る 仕 様 ね じ は ゆ る む こ と な く 破 損 し な い 適 正 な ト ル ク で 締 め 付 け る こ と 。 ス ペ ー サ ー は 指 先 で 簡 単 に 回 ら な い 程 度 と す る 。 ス ペ ー サ ー と ね じ の 組 み 合 わ せ は 図 ２ ２ に よ る こ と 。 な お 、 ス ペ ー サ ー の 下 の プ ラ ネ ジ は 、 あ っ て も な く て も よ い 。 図 ２ ２ プ ラ ネ ジ プ ラ ネ ジ ※ ス ペ ー サ ー の 下 の プ ラ ネ ジ は 、 あ っ て も な く て も よ い 。
- 16 - 3 制 御 プ ロ グ ラ ム の 作 成 3.1 表 示 に 関 す る 仕 様 ① ド ッ ト マ ト リ ク ス LED に お い て 、 橙 色 は 赤 と 緑 の LED を 同 時 点 灯 し た も の と す る 。 ② ダ イ ナ ミ ッ ク 点 灯 方 式 で 駆 動 し 、 チ ラ ツ キ が な い プ ロ グ ラ ム を 作 成 す る 。 3.2 表 示 ボ ー ド の 動 作 チ ェ ッ ク プ ロ グ ラ ム の 仕 様 ① 動 作 し て い る 動 画 は 、 YouTube の 「 https://youtu.be/z02l0ebtBeg」 に 掲 載 さ れ て い る の で 参 考 に す る こ と 。 （ 緑 か ら ス タ ー ト し て い る ） ピ ・ ピ と 圧 電 ブ ザ ー か ら 出 る 音 は 、 低 い 音 ：『 ド 』 高 い 音 ：『 ソ 』 と な っ て い る 。 音 は 、 低 い 音 と 高 い 音 の ２ 音 以 外 使 用 し な い 。 図 ２ ４ 表 示 ボ ー ド （ 動 画 よ り ） （ こ こ か ら ス タ ー ト ） 図 ２ ５ 動 作 チ ェ ッ ク プ ロ グ ラ ム 3.2 ア ナ ロ グ ボ ー ド の 動 作 チ ェ ッ ク プ ロ グ ラ ム の 仕 様 ① 動 作 し て い る 動 画 は 、 YouTube の 「 https://youtu.be/xHcXjSHzF-s」 に 掲 載 さ れ て い る の で 参 考 に す る こ と 。 図 ２ ６ ア ナ ロ グ ボ ー ド （ 動 画 よ り ） 文 字 の あ る 方 が 上 面 CN1 1 8 が 上 面
- 18 -
- 19 - ア ナ ロ グ ボ ー ド 配 線 図 図 ２ ９ ア ナ ロ グ ボ ー ド 回 路 図 ア ナ ロ グ ジ ョ イ ス テ ィ ッ ク 3 軸 加 速 度 セ ン サ モ ジ ュ ー ル ア ナ ロ グ ジ ョ イ ス テ ィ ッ ク ２ １ ４ ３ ６ ５ ８ ７ １ ０ ９ A-IN1 VDD GND A-IN2 3 軸 加 速 度 セ ン サ モ ジ ュ ー ル CN1 3 2 1 3’ 2’ 1’ A-IN1 A-IN2 Enable Self Test
- 20 -

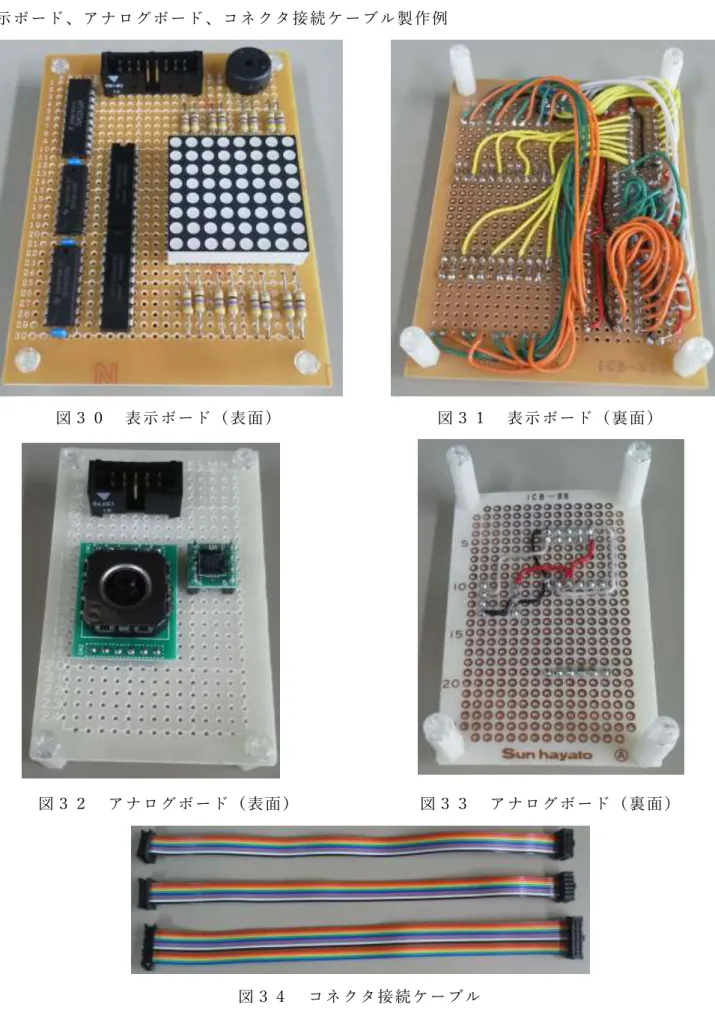

表 示 ボ ー ド 、 ア ナ ロ グ ボ ー ド 、 コ ネ ク タ 接 続 ケ ー ブ ル 製 作 例
図 ３ ０ 表 示 ボ ー ド （ 表 面 ） 図 ３ １ 表 示 ボ ー ド （ 裏 面 ）
図 ３ ２ ア ナ ロ グ ボ ー ド （ 表 面 ） 図 ３ ３ ア ナ ロ グ ボ ー ド （ 裏 面 ）
