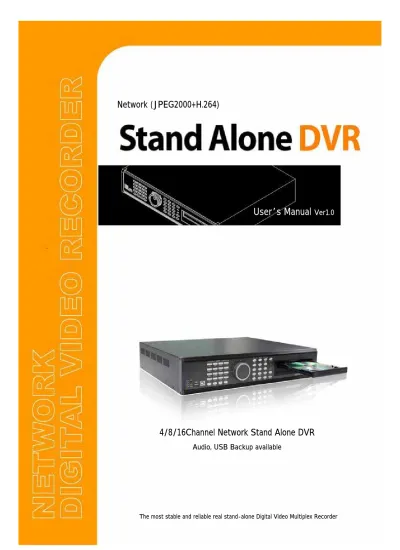

Network (JPEG2000+H.264)
User s Manual
Ver1.04/8/16Channel Network Stand Alone DVR
初期設置及び使用時注意事項 本製品をご利用いただきましてありがとうございます。製品を設置する前に設置及び使用説明部分を詳しくお読み になってご使用お願い致します。 設置環境 1. 湿気、ほこりなど不純物が多い場所は避けて設置して下さい。 2. 直射光線が入るところや暖房器具など熱が発生する場所に設置しないで下さい。 3. 振動がひどいか磁性があるところには設置しないで下さい。 4. 揺れがない場所や通風が良いところに設置する方が良いです。 警告 1. 設置する前に必ず電源を切って設置して下さい。 2. 製品の蓋を開ける場合、電気的衝撃があり得るので専門設置者以外には製品の蓋を開けないで下さい。 3. 規格温度と湿度の範囲以内の条件で使用して下さい。 4. 電源を連結する前に適正電圧なのか正確に確認して連結して下さい。 5. 直射光線と高い温度の近所は避けて下さい。 6. 冷却ファン内部に電気が通じる物質が入らないように注意して下さい。 注意 1. 初期設置時必ずTime/Dateセッティング-出荷時設定-HDD clearの順序でフォーマットして下さい。 これを実行しない場合録画ができないか設置値が保存されないことがあり得ます。録画されても 間違ったデータが保存されるので使用できません。 2. HDD容量は大容量支援でユーザーが欲しい容量のHDDを使用できます。 3. HDDを追加的に装着する場合SlaveでJumper settingをしTime/Dateセッティング-Factory Default-HDD Clearをして下さい。CD-RWのJumperはMasterです。 4. 任意で電源をOFFさせる時は必ず[MENU]ボタンを押してOFFしなければなりません。 これを施行しない場合、HDDの深刻なエラーを招くことがあります。 (例: 録画されない、再生できない、システムダウンなど) 5. 製品設置後録画方式設定時にメニューの中で録画構成だけではなくSCHEDULE SETUP部分も設定して下さい。製品前面部の[REC]ボタンは緊急ボタンで緊急状況 発生時や必要時に最高の品質で録画をする時使用されます。それ以外の場合はスケジュール録画の 時間やタイプに従って録画を進行するのでスケジュール設定を必ずして下さい。 スケジュール設定の初期値は全ての時間帯で連続録画(CONTINUOUS)に設定されています。
Contents
CHAP. 1 製品の特徴及び構成 --- 5 1-1. 製品の特徴 --- 5 1-2. 製品の構成 --- 6 CHAP. 2 製品の名称と機能 --- 7 2-1. 前面部の名称と機能 --- 8 2-2. 裏面部の名称と機能 --- 9 CHAP. 3 設置方法 --- 10 3-1. 連結構成図 --- 10 3-2. 詳細連結構成図 --- 11 1) Rack Mount固定 --- 112) HDD(Hard Disk Drive)連結 --- 11
3) カメラ連結 --- 12 4) モニター連結 --- 12 5) 電源連結 --- 12 6) VCR、ビデオプリンター連結 --- 13 7) その他連結 --- 13 CHAP. 4 使用方法 --- 14 4-1. システムログイン --- 14 4-2. システム初期化 --- 14 4-3. 基本画面構成 --- 15 4-4. 監視画面設定 --- 15 1) 画面ディスプレー --- 15 2) 画面自動順次変換 --- 16 3) PIP画面ディスプレー --- 16 4) 画面一時停止 --- 16 5) 画面拡大 --- 16 4-5. 録画 (RECORD) --- 17 4-6. 再生 (PLAYBACK) --- 1７ 4-7. 検索 (SEARCH) --- 18 4-8. パン/チルト/ズームカメラ作動法 --- 18 4-9. データバックアップ --- 19 4-10. オーディオ操作 --- 20 4-11. マウス操作 --- 20
CHAP. 5 設定方法 --- 23 5-1. 基本動作 --- 23 5-2. 画面設定 --- 24 1) 画面表示 --- 24 2) モニター設定 --- 24 5-3. 構成 --- 25 1) HDD管理 --- 25 2) 日付・時間設定 --- 26 3) カメラ設定 --- 26 4) 時間間隔設定 --- 28 5) アラーム設定 --- 28 6) イベントポップアップ設定 --- 28 7) ブザー設定 --- 29 8) パスワード設定 --- 29 9) システム情報 --- 29 5-4. 録画設定 --- 30 1) 録画構成 --- 30 2) 予約設定 --- 31 3) 休日設定 --- 31 5-5. バックアップ --- 32 1) CD-R設定 --- 32 2) USB SETUP --- 32 5-6. 外部装置 --- 33 1) TCP/IP設定 --- 33 2) RS-232C設定 --- 36 3) PTZ設定 --- 36
4) SPOT MONITOR SETUP --- 36
5) 音声設定 --- 37
6) AUDIO VOLUME SETUP --- 37
7) REMOCON SETUP --- 37
5-7. 出荷時設定 --- 38
CHAP. 6 ネットワーク設定 --- 39 6-1. DVRネットワーク構成 --- 39 CHAP. 7 IRS --- 42 7-1. IRS SETUP --- 43 7-2. DVR SETUP --- 44 7-3. VIEWER --- 45 7-4. BACKUP --- 46 7-5. PLAYER --- 48 7-6. TRANSMITTER --- 51 7-7. CLIENT --- 53 7-8. CMS --- 56
CHAP. 8 Programmer Reference --- 59
1) Connector Pin割り当て --- 59
2) RS232 ASCII-CODE --- 60
CHAP. 9 製品仕様及び規格 --- 61
CHAP.10 リモコン機能の説明 --- 62
CHAP 1. 製品の特徴及び構成
1-1. 製品の特徴
ディスプレー
各チャンネルのREAL TIMEディスプレー 4チャンネル自動画面転換
PIP (Picture in picture) 機能支援 イベントポップアップ ディスプレー画面の拡大 ディスプレー画面の一時停止 ライブ画面と再生画面の簡単な転換 PTZカメラ使用可能 録画 簡単な録画解像度設定 最大5段階の画質設定可能 スケジュール録画/休日設定可能 外部センサーとモーション感知機能を利用したイベント録画 緊急状況に合う緊急録画機能 ネットワーク 強力なTCP/IP リモートビューアーを通じたモニタリングと検索 再生 録画されたデータ容量、日付/時間、イベントの簡単な検索 時間別、日付別、チャンネル別再生
J-PEG 2000方式の高いPICTURE QUALITY
再生速度モードの多様な変更正方向(X2, X4, X16, X60クイック再生. 1/4, ½スロー再生) 再生速度モードの多様な変更逆方向(X2, X4, X16, X60クイック再生、1/4, ½スロー再生) リモコン、ジョグ/シャトルを利用した簡単な検索及び再生 データ保存 CD-RW、VCR、USBを利用した簡単で便利なバックアップ AVI, JPEGファイルでリモートビューアーでバックアップ 大容量HDDの支援 その他 Multi-Language支援(英語、スペイン語、ドイツ語、フランス語、イタリア語、日本語、中国語) UNI-CODE支援 VGAオプション-TFT-LCD、PCモニター支援 パスワードLock機能 JOG SHUTTLE PAL/NTSC信号自動感知機能 リモコン支援
1-2. 製品の構成
1. DVR 本体 2. リモコン
3. 電源ケーブル 4. アダプター 5. ユーザーマニュアル 6. クライアントCD
7. ラバ足 8. HDDクッション 9. 乾電池 10. Rack mount bracket/ボルト
パッケージ内容物 説明
1. DVR本体 STAND-ALONE DIGITAL VIDEO RECORDER
2. リモコン 近距離でDVRを制御
3. 電源ケーブル DVRに電源を供給
4. アダプター DVRに電源を供給
5. ユーザーマニュアル ユーザー説明書
6. クライアントCD REMOTE VIEWER SOFTWAREとバックアップCDプレーヤー
7. ラバ足 DVR下段に付けて滑りなどを防止
8. HDDクッション HDD固定時ケース底と分離させながら衝撃吸収
9. 乾電池 リモート用乾電池
10. RACK MOUNT BRACKET/ボルト
RACK MOUNT BRACKET
RACK MOUNT+DVR側面締結用ボルト6個 RACK MOUNT+ 19”ラック固定用ボルト4個 HDD固定ボルト8個
1１. マウス ＰＳ／２ マウス
11. マウス
NETWORK DIGITAL VIDEO RECORDER AUDIO/SEQ
名称 機能説明 ① LED Lamps システムの現在状態を表示
②-1 USB HOST USBディバイスをUSB HOSTに連結することによりバックアップ ②-2 USB Device Firmwareをupgrade時使用
③ IR リモコン受信IR
④ CAMERA選択 1. モニターにディスプレーされるカメラのチャンネルを選択 2. PAN/TILT/ZOOM CAMERA制御時使用
• ON : LIGHT ON • SET : SET PRESET • OFF : LIGHT OFF • CLEAR : CLEAR PRESET • OPEN : IRIS OPEN • GOTO : GOTO PRESET • CLOSE: IRIS CLOSE • AUTO : AUTO SCAN • NEAR : FOCUS NEAR • F1 : USER 1
• FAR : FOCUS FAR • F2 : USER 2 • WIDE : ZOOM IN • F3 : USER 3 • TELE : ZOOM OUT • F4 : USER 4 ⑤ 録画/再生機能 REC 緊急録画 : 最も高い品質で録画
CONTINUOUS, 120ips, SUPER FINE, 1/1x
STOP 緊急録画停止及び再生停止、スケジュール録画への復帰 PLAY HDDに保存された映像の再生
SEARCH HDDに保存されたデータを検索
⑥ SETUP MENU システムMENU設定時又はMENUから出る時 電源を切る前に使用
ENTER SYSTEM MENUの項目選択及び設定 NEXT 次の段階や次の画面への移動 ▲▼◀▶ メニュー項目内での移動 + - 値の増減 2-1. 前面部の名称と機能 CHAP 2. 製品の名称と機能 J.S HUT T L E M ODE IR P T Z M E NU P I P F RZ Z OOM NE X T S E A R CH RE C S T OP P L A Y K . L OCK Q. P L A Y 1/ON 2 /OF F 3/OP E N 4 /CL OS E
5 /NE A R 6/F A R 7/W I DE 8/T E L E 9/S E T 1 0/CL E A R 1 1/GOT O 1 2/A UT O 1 6/F 4 1 5/F 3 1 4/F 2 1 3/F 1 R UN A CT I V E CA M E R A S E T UP US B 1 2-2 4 5 6 8 7 9 10 3 2-1
Name Function ⑦ LIVE View Control PTZ PANTILTコントロールモードのOn/Off RS-482でDVRと連結されたP/T/Zカメラ作動のためにPTZボタ ンを押して下さい。 ZOOM 画面の拡大時使用 FRZ LIVE画面の一時停止 MODE 画面の分割
PIP 全体画面モードでPIP(Picture in picture)モード生成 SEQ 全体画面モードでカメラ映像の自動順次変換 K.LOCK KEYの動作ロック、ボタンを長く押せば解除される Q. Play (Quick Play) 現在録画時点から2分前の映像に戻り正方向に再生 ⑧ Jog Shuttle Control J/SHUTTLE ジョグ/シャトル動作のON/OFF RUN LED :ジョグ/シャトルの動作状態表示 ACTIVE LED:ジョグ/シャトル動作可能可否表示 ⑨ Jog Shuttle 再生一時停止、再生時方向、速度の増減、メニューでの値増減 ⑩ CD-RW （ＤＶＤ−ＲＷ） データバックアップ及びファームウェアアップグレード
Name Function 1 RS 485 RS 485方式の外部装置連結ターミナル(PAN/TILT Controllerなど) RELAY Output リレー出力用ターミナル SENSOR Input 外部センサー入力ターミナル 2 VGA VGAモニター用出力(CRT又はTFT LCDモニター) 3 ETHERNET ETHERNET装置との連結ポート(外部制御及びモニタリング) 4 RS-232C RS-232C方式の外部装置連結(装備制御及びモニタリング) 5 CAMERA入力 NTSC及びPAL方式のカメラ連結 6 LOOP出力 カメラLOOP出力 7 MONITOR出力 NTSC及びPAL方式のモニター出力(COMPOSITE) 8 VCR 出力 ANALOG BACKUP出力で外部装置と連結 9 DC電源 DC電源入力端子でDC 12V 8.3A以上の電源供給 10 POWER SWITCH 電源のON/OFFスイッチ HDDに保存されたDataの損失を防ぐために、電源を切る時は必ずMENU ボタンを押した後電源を切って下さい。 これはRecording Modeから出てHDDに保存された資料を保護するためです。 11 Audio Input マイク入力 (4ch) Audio Output スピーカー出力 (1ch) 12 マウス 全機能マウス操作可能 2-2. REAR ETHERNET VGA RS -232 C FUNC TION CH 3 CH2 CH 1 CH 4 CH 1 CH2 CH 3 CH 4 CH 1 CH2 CH 3 CH 4 CH 1 CH 2 CH 3 CH4 POW ER I O L OOP MONIT OR SPOT 2 6 2 5 2 4 2 3 2 2 2 1 2 0 1 9 1 8 1 7 1 6 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5 4 3 2 1 DC 12V 6 8 9 10 1 2 3 4 5 11 7 OUT IN4 IN 3 IN 2 IN1 AUDIO 12 POW ER RISK O F EL E CTRIC SHO CK . DO NO T O PEN ! CAUTI ON NO USE R SERVI CEABL E PARTS I NSI DE .REFE R SERVI CI NG T O QUAL I FI ED CAUTI ON : T O REDUCE T HE RI SK OF EL ECT RI CAL SHOCK . DO NOT OPE N COV ERS .
SERV ICE PERSO NNEL. W ARNNI G : T O PRE VENT FI RE OR SHOCK HAZARD. DO NOT E XPOSE UNI TS NOTSPECIF ICAL L Y DESIGNE D FOR OUTDOOR USE TO RAI N OR MOI STURE . L O OP CH 3 CH 2 CH 1 CH4 SPOT MO NI TO R
FUNCTION VGA CAMERA IN
I O 6 8 9 5 7 10 DC12 V 2 1 RS -232 C 4 ET HERNET 3 11 O UT IN4 IN 3 I N 2 IN1 AUDI O 1 2 ET HERNET VGA RS -232 C CH 3 CH 2 CH 1 CH 4 CH 5 CH6 CH 7 CH 8 POW ER I O L OOP MONITOR SPOT 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5 4 3 2 1 DC 12 V 6 8 9 10 1 11 2 5 OUT IN4 IN 3 IN 2 IN1 AUDIO CAMERA IN 3 4 7 12 4ｃｈDVR（４入力） 8ｃｈDVR（８入力） 16ｃｈDVR（16入力）
3-1. 連結構成図
1) Rack mount固定 2) HDD連結 3-2.詳細連結構成図 1. Side capのボルト両側4個を除去します。 2. Rack mount用BracketをDVRに固定します。 3. 19 RackにDVRを固定します。 1. Main BoardとHDDをIDEケーブルで連結しHDD電源ケーブルを連結します。 2. HDDを1個設置する場合はHDDのジャンパをMasterに設定しどの位置でも設置可能です。 3. HDDを2個設置する場合はHDD1をMasterでHDD2をSlaveに設定すれば良いです。 4. HDD固定は製品内容物の中でHDDクッションを内部底面に付着しHDDを正位置にさせた後 HDD固定螺子を利用してDVR下面で固定します。 5. 固定螺子は必ずケース外から固定させなければなりません。 HDD1 (MASTER1) MAIN BOARD I/O BOARD HDD2 (MASTER2) CD Recorder (MASTER) Screw hole MAIN BOARD I/O BOARD
x x
x x
x x
x x
x x
x x
ＨＤＤ ケーブル 連結 ＨＤＤ 固定 1 2 33) カメラ連結 4) モニター連結 カメラ出力をDVR裏面のCAMERA入力に連結します。 システム裏面部のモニター出力をモニターのVIDEO INに連結します。 5) 電源連結 DC 12V, 8.3AアダプターをDVRパワージャックに連結します。 弊社は安全なDVR使用のためにMaxtorとIBM Hitachi使用をお勧めします。 電源を入れる前にPower Adaptor、カメラ、モニターなどが正しく連結されているか確認して下さい! 重要 HDDに保存されたDataの損失を防ぐために、電源を切る時は必ずMENUボタンを押した後に電源を 切って下さい。これはRecording Modeから出てHDDに保存された資料を保護するためです。 L OOP CH3 CH 2 CH 1 CH 4 MONITOR CAMERA IN SPOT VIDEO LENS V IDE O DC AC24V /DC12 V .P DC LE V E L
Rear view of CAMERA
L OOP CH3 CH 2 CH 1 CH 4 MONITOR CAMERA IN SPOT V IDE O A IN OUT V IDE O C IN OUT V IDE O B IN OUT L OOP CH 3 CH2 CH 1 CH 4 MONITOR CAMERA IN DC 12V SPOT
6) VCR、ビデオプリンター連結
7) その他連結
システム裏面部のVCR OutにVCR又はVIDEO Printerを連結します。
RS-232C : PCとの通信を通じてDVR制御が可能です。
RS-485 : 外部機器(P/T Controller, Speed Dome Camera)制御のために使用します。 (Pin No.1 & No.2 at Terminal Block).
RELAY Output : リレー出力のために使用します。(Pin No.3 No.5 at Terminal Block). SENSOR Input : センサー入力のために使用します。(Pin No.6 No.10 at Terminal Block). ETHERNET : LAN, WANそしてInternet連結のために使用します。
VGA :CRT又はTFT LCDモニターに使用します。図のようにVGAが設置されて出荷される場合 800x600 60 Hzの解像度に固定されます。
ユーザーはモニター設定 / VGA SETUP / VGA RESOLUTIONで解像度を変更できます。
L OOP CH3 CH 2 CH 1 CH 4 SPOT MONITOR CAMERA IN
Audio Input : マイク入力 (IN1 IN4) Audio Output : スピーカー出力 (OUT)
PTZ CAMERA PC SENSOR SIREN PAN/TILT CAMERA VGA MONITOR PC MIC SPEAKER ETHERNET VGA RS -232 C 1 5 1 4 1 3 1 2 1 1 1 0 9 8 7 6 5 4 3 2 1 OUT IN 4 IN 3 IN 2 IN1 AUDIO
4-1. システムログイン DVR ログイン パスワード入力 _ _ _ _ _ _ _ _ パスワードを入力してください。 [MENU]を押して終了 4-2. システム初期化 2. 工場初期化 1. HDD初期化 38ページ参照 25ページ参照 1) システムスタート後システムメニューに入るために [MENU]ボタンを押します。 2) 右のDVRログインウインドウが出ます。 3) ユーザーが指定した最小1桁から最大8桁まで暗証番 号を入力します。 (前面部チャンネルボタンの1 10までのボタン利用) 4) [ENTER]ボタンを押してシステムメニューに戻ります。 管理者の場合、入力した暗証番号が前もって設定された番号と一致されれば 管理者ログイン とのメッセー ジが出てシステムメニューに入り、入力した暗証番号が前もって設定された番号と一致されなければLIVE 画面状態に戻ります。 工場出荷時最初の暗証番号はありません。(初期値) [ENTER]ボタンを押せばログインされます。 -初期値 管理者 : (設定されていません) マネージャー : 1 ユーザー1 ユーザー8 : 2 9 ※ 本マニュアルの使用法の中でシステムメニュー ‒ 構成- パスワード設定を参照してユーザーに合う暗証 番号に修正して下さい。 ※ 変更された暗証番号は必ず熟知して下さい。 カメラが連結されたチャンネルの映像が異常なく出るか確認して、システムメニューにログインした後、 時間を設定しHDDを初期化した後工場初期化(出荷時設定)を実行します。 システムメニューから出て異常なく録画されているか確認します。 画面設定 構成 録画設定 バックアップ 外部装置 出荷時設定 言語 HDD管理 日付・時間設定 カメラ設定 時間間隔設定 アラーム設定 イベントポップアップ設定 ブザー設定 パスワード設定 システム情報 画面設定 構成 録画設定 バックアップ 外部装置 出荷時設定 言語
4-3. 基本画面構成 1) 画面ディスプレー [MODE] ボタンを押せば色々な分割状態でディスプレーされます。全体画面を見るために欲しいチャンネルの ボタンを押すか[MODE]ボタンを押して全体画面に変更して下さい。 4-4. 監視画面設定 [MODE] 2005 /JUN/03 pm 08 :05:18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Status of DVR system 緊急録画 (Red) スケジュール 録画 (Green) 録画停止 (White) 停止 正方向再生 逆方向再生 一時停止 1/16 1/2x正方向再生 1/16 1/2x逆方向再生 2 64x正方向再生 2 64x逆方向再生 現在 時刻 カメラタイトル ETHERNET 連結状態表示 連結 接続解除 HDD Status 監視 mode : 録画データ量 再生 mode : 再生データ量 ライブ画面 アラーム録画 モーション録画 連続録画 録画 基本 普通 改良 高 最高 120(100) IPS @ 720x240(720x288) 240(200) IPS @360x240(360x288) 480(400) IPS @360x120(360x144) PIPモード FRZモード SEQモード ZOOMモード AUDIO 4ｃｈDVR（４入力） 8chDVR（８入力） 16ｃｈDVR（16入力）
3) PIP画面ディスプレー CAM-01 4) 画面一時停止 5) 画面の拡大 2) 画面自動順次変換 全体画面状態でSEQボタンを押せば連結された画面が自動に順次変換します。 2 LIVE画面で[ZOOM]ボタンを押し、拡大領域設定BOXが生成されれば方向ボタンを利用して 欲しい位置に移動させた後、[ENTER]ボタンを押せば画面が2倍に拡大されます。 [ZOOM]ボタンを再び押せば拡大モードが解除されます。 水平移動 : ジョグ/シャトル 垂直移動 : [UP or DOWN]ボタンを押した状態でJog/Shuttle作動 カメラ別LIVE全体画面を見ながら他のチャンネルの画面を小さい画面で見れる機 能です。 小さい画面は設定された時間通りに自動で順次変換されPIP時間間隔は システム メニュー-構成-時間間隔設定で設定します。 全体画面状態: [FRZ]ボタンを押せば左側上段のFRZアイコンが活性化され、チャンネル左側に F とのメッセージが出てLIVE画面が一時停止します。 分割画面状態: [FRZ]ボタンを押せば左側上段のFRZアイコンが活性化され、その時一時停止したい チャンネルボタンを押せば該当チャンネルが一時停止します。 一時停止されたチャンネルだけ解除したい時は該当チャンネルボタンを押して、一時停止 モードを解除したい時は[FRZ]ボタンを押します。 CH04 CH03 CH02 CH01 ● ● ●
- 緊急録画 : 高解像度イメージ 録画 :最高画質 60 (50) ips at 720X240 (720x288) - スケジュール録画 録画設定-予約設定で指定された 時間と方式により 録画がスタート、終了されます。 - スケジュール録画中止 録画設定-予約設定に設定された録画が中止. On the screen 画面上の区分は以下の通りです。 - 緊急録画 :赤色録画アイコン、 製品のRECORD LED点灯 - スケジュール録画 :緑色録画アイコン 製品のRECORD LED点灯 - モーション録画 :録画待機 ‒ LED点滅 録画状態- LED点灯 ※ スケジュール録画中ユーザーが[REC]ボタンを押せば 緊急録画に変更されます。 [STOP][PLAY][MENU][SEARCH]の中で一つのボタンを 押せばスケジュール録画モードに転換されます。 ※ 詳しい内容はシステムメニュー-録画設定参照 (PAGE. 30) - 録画をしない場合 ; ※MENU設定状態や再生状態では録画されません。 ※ カメラが連結されていない場合、録画されません。 ※ 録画設定内で上書きがOFFにされていて、HDDがいっぱいになれば録画されません。 ※ システム初期化がうまく行かなかった場合、録画に支障をきたすことがあります。 ※ スケジュール録画設定に録画をしない時間帯の場合、録画をしません。 4-6. 再生（Playback） J .SH U TTL E RUN A CT IV E 4-5. 録画(RECORD) 一般的にスケジュール録画で設定された状態で録画を進行し、[REC]ボタンを押せば 最も良い解像度で緊急録画を進行します。 1. 録画状態や停止状態で[PLAY]ボタンを押せばHDDに保存されたデータを1倍速に再生します。 [PLAY]ボタンをもう一度押せば逆方向再生されます。一時停止、低速や高速再生をするためには ジョグ/シャトルを利用し、停止ボタンを利用して再生を止めます。 2. ジョグ/シャトル使用法 前面操作部の[J.SHUTTLE]ボタンを押せばACTIVE LEDが点灯されジョグ/シャトルが動作可能な 状態になります。ジョグ/シャトル動作時、状態によりRUN LEDが点滅します。 ジョグ/シャトル動作時、再生中一時停止になり、右に回せば正方向、左に回せば逆方向に 再生します。 ジョグは再生中のチャンネルを全て一枚ずつアップデートし、シャトルの動作は以下の通りです。 1/4倍 : Normal再生速度より約4倍遅い 1/2倍 : Normal再生速度より約2倍遅い 1倍 : Normal再生速度 2倍 : Normal再生速度より約2倍早い 4倍 : Normal再生速度より約4倍早い 16倍 : Normal再生速度より約16倍早い 64倍 : Normal再生速度より約64倍早い 同じ地点にシャトリングが何秒間固定されていればBUZZER音がなくなり、速度がLOCKINGされ 該当倍速で持続的に再生をします。LOCKING解除のためには再びセッティングします。 2005/JUN/03 pm 08:05:18 CAM-01 CAM-02 CAM-03 CAM-04 緊急録画 [赤] スケジュール録画[緑] 録画中止[白]
4-7. 検索(SEARCH) 検索 検索バー 日付・時間 イベントリスト ▲ ▼で選択し, [ENTER]を押す 検索バー 開始 2005/JUN/20 AM04:04:12 終了 2005/JUN/20 PM08:12:23 日付・時間 2005/JUN/07 AM04:04:12 020 % 選択：JOG、SHUTTLE 検索：: [ENTER], 終了: [MENU] 日付・時間 開始 2005/JUN/20 AM04:04:12 終了 2005/JUN/20 PM08:12:23 日付・時間入力 2005/JUN/07 AM04:04:12 選択：◀▶、編集：+− 検索：: [ENTER], 終了: [MENU] 検索基本画面 パーセント検索 日付/時間検索 イベントリスト検索 イベントリスト 検索：: [ENTER], 終了: [MENU] CH イベント 日付・時間 001/000 01 --ロス ----2005 / 02/ 20 / - -/ / - -/ / - -/ / - -/ / - -/ --16 : 11: 20 : : : : : : : : : : --検索は総三つの形態になっていて、方向ボタンやジョグ/シャトルを利用して変更できます。 [SEARCH]ボタンを押せば以下のような検索ウインドウが出ます。 ユーザー指定位置や該当項目で[ENTER]ボタンを押せばその時点で再生を始めます。 以前状態に行くためには[MENU]ボタンを押します。 1.検索バー 録画されたデータの量に対するパーセント検索です。 2. 日付・時間 欲しい日付と時間を入力し、該当データに移動して再生します。 3. イベントリスト センサーや動き感知、ビデオLOSSなどによりイベントリストに登録された内容に対する検索です。 4-8. PAN/TILT/ZOOMカメラ操作法 [PTZ]ボタンを押した後CAMERAボタンを利用して該当命令を遂行し、方向ボタンでPANと TILTを制御します。
ボタン 機能説明 ボタン 機能説明
1/ON LIGHT ON 10/CLEAR PRESET CLEAR
2/OFF LIGHT OFF 11/GOTO PRESET GOTO
3/OPEN IRIS OPEN 12/AUTO AUTO SCAN
4/CLOSE IRIS CLOSE 13/F1 ~ 16/F4 FUNCTION 5/NEAR FOCUS NEAR UP BUTTON TILT UP 6/FAR FOCUS FAR DOWN BUTTON TILT DOWN 7/WIDE ZOOM IN LEFT BUTTON PAN LEFT 8/TELE ZOOM OUT RIGHT BUTTON PAN RIGHT 9/SET PRESET SET
4-9. データバックアップ [MENU]ボタンを押してシステムメニュー-バックアップ-CDR SETUPに入ります。 1. CD-R mediaをCD-RWドライブに挿入しバックアップしたい開始時間と日付を選択します。 ※ HDDの項目にある開始と終了の時間と日付は録画されたデータ情報ですので、この項目は 選択や変えることができません。 ※ CD-R項目の右側に生成された700MBは認識されたCD-R Mediaの情報を意味します。 2. スタート時間とサイズを調整するために[ENTER]ボタンを押せば修正項目に入り、左右ボタンで 移動後値を変更(-/+)させます。変更が完了されれば[ENTER]ボタンを押して出ます。 ※ バックアップ時間の終了はCD容量ほど自動的に現れます。 ※ サイズ項目にCD容量のサイズを指定できます。しかしCD-R項目でバックアップ時間の 終了時間を設定したり変えることはできません。 ※ CD-Rの開始時間と日付を変更できます。 3. コピー項目で[ENTER]ボタンを押せばCDへのバックアップを始めます。 4. バックアップが完了されればCD-Rは自動に排出され、バックアップが完了されればCD-Rの開始時間が 完了された以降の時間に自動セッティングされ、終了時間は以前に選択したサイズにより調整されます。 続けてバックアップしたいのであれば他のCD-R mediaをCD-RWドライバーに入れて、バックアップを中断したい 場合は[MENU]ボタンを押して下さい。 ※ バックアップ中の取消しはできません。 5. PCに製品内容物であるバックアップCDプレーヤーをインストールし、バックアップCDプレーヤーを通じて バックアップされたデータCDを確認できます。 CD-R SETUP HDD [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 CD-R [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 [サイズ ] 000MB コピー 終了 : [MENU] CD-R SETUP HDD [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 CD-R 700 MB [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 [サイズ] 700 MB - > 700MB コピー コピー中 終了 : [MENU]
4-10. オーディオ操作 Ch1, Ch2, Ch3, Ch4又はサイレンと無音モードを選択する為に[AUDIO]ボタンを押して下さい。 ※選ばれたオーディオチャンネルのサウンドは監視画面上に出ます。 録音されたサウンドは再生時に出ます。 4-11. マウス操作 1) 基本操作 全部で 11の 入力Key を使います. 左ボタン, 右ボタン, ホイールボタンのクリックとダブルクリック, 長いクリック, ホイールＵＰ／ＤＯＷＮ. 2) マウスアイコンが活性化されてない場合 - 左ボタンクリック: 指摘したチャネルの画面を全体画面にする。 FRZモードの場合、指摘したチャネルの画面を一時停止させる. -ホイールボタンの長いクリック:マウスアイコンをけす. 3) MENU設定時、各入力Key の役割 - 左ボタンクリック : ENTER - 左ボタンダブルクリック: NEXT - 左ボタンの長いクリック: MINUS （−） - ホイールボタンのクリック: MODE (スケジュール録画 , 監視画面分割) - ホイールボタンのダブルクリック: LEFT (暗証番号を消す時) - ホイールボタンの長いクリック: None - ホイールボタンUP: PLUS （＋） - ホイールボタンDOWN : MINUS （−） - 右ボタンクリック: MENU - 右ボタンダブルクリック: PLAY - 右ボタンの長いクリック: PLUS 基本的に左ボタンはMenuを選択,右ボタンは Menuから外す時. ホイールボタン: plus（＋）/minus（−）
アイコン 左クリック 右クリック アイコン 左クリック 右クリック
MENU NEXT ENTER
PLUS（＋） MINUS（−） MODE
録画 停止 PLAY QPLAY 検索 PTZ ZOOM FRZ PIP SEQ AUDIO KLOCK アイコン 左クリック 右クリック ホイール アイコン 左クリック 右クリック ホイール 停止 逆方向 検索再生 逆方向低 倍速 逆方向倍速 再生 再生速度 正方向倍速 正方向低 倍速 停止 正方向 検索再生 一時停止 録画 停止 ZOOM MENU AUDIO MODE 4) マウスアイコン操作 左ボタンクリークすると、マウスアイコンがカーソルーの位置に現す. 各アイコンの作動Key. カーソルーを アイコンに置いてホイールUp/Downで再生速度調節ができます. 一時停止の状態では,カーソルーを アイコンに置いてホイールUp/Downで検索再生が可能です 各アイコンの作動Key. 5) PLAY アイコン（ ）の操作
1 4 6 8 9 13 16 アイコン 左クリック 右クリック ホイール アイコン 左クリック 右クリック ホイール LEFTUP UP Change Channel RIGHTUP LEFT ENTER RIGHT LEFTDOWN DOWN
RIGHTDOWN ZOOM IN OUT ZOOM IN/OUT
FOCUS NEAR FAR FOCUS
FAR/NEAR GOTO PRESET Change Channel
SET PRESET
Change Channel
PLUS MINUS PRESET NUM
+/-CLEAR PRESET AUTO SCAN Change Channel
PTZ MENU/EXIT MENU NEXT Change Command
1 2 3 4 5 6 7 8 9 10 6) PTZ アイコン（ ）の操作 カーソルーを アイコンに置いてホイールUp/DownでPRESET,TOUR, GOTOなどの先設定メニューを選択. その他のアイコンではホイールUp/Downでチャンネル変更. 各アイコンの作動Key. 7) SPLIT マウスアイコン（ ）の操作. 画面分割の変更 ＊４・８・１６ch Modelによって画面分割方式は違いがあります。 8) Number マウスアイコンの操作.
5-1. 基本動作
システムメニュー構成図
CHAP. 5 設置方法
[MENU]ボタンを押してユーザーのPASSWORDを入力した後SYSTEM MENUに入ります。
ボタン 機能説明
MENU SYSTEM MENUへの移動、上位メニューへの移動、ESC ENTER 選択及び下位メニューへの移動、ON/OFFの変更 NEXT 次のページに移動 UP 上に移動 DOWN 下に移動 LEFT 左に移動 RIGHT 右に移動 MINUS [-] 値の減少、左側項目に移動 PLUS [+] 値の増加、右側項目に移動 ジョグ・シャトル ジョグダイアルを左側に回す : -1段階減少又は移動 ジョグダイアルを右側に回す : +1段増加少又は移動 シャトリングを左側に回す : 段階別速度で値を減少、項目を左側に変更 シャトリングを右側に回す : 段階別速度で値を増加、項目を右側に変更 システムメニュー 画面設定 構成 録画設定 バックアップ 外部装置 出荷時設定 言語 ▲ ▼で選択し, [ENTER]を押す 画面表示 モニター設定 HDD管理 日付・時間設定 カメラ設定 時間間隔設定 アラーム設定 イベントポップアップ設定 ブザー設定 パスワード設定 システム設定 録画構成 予約設定 休日設定 TCP/IP 設定 RS-232C 設定 PTZ設定
SPOT MONITOR SETUP 音声設定
ＡＵＤＩＯ VOLUME SETUP REMOCON SETUP
5-2. 画面設定 2) モニター設定 1) 画面表示 画面にディスプレーされる設定をするメニューです。 システムメニュー-画面設定でENTERボタンを押せば以下の画面が出ます。 ライブ状態と再生状態のOSD (ON 画面表示)を設定するメ ニューです。 画面上にディスプレーされる内容を決定するために上下ボ タンを利用して該当項目に移動した後[ENTER]ボタンを利用 して ON/OFFを変更します。 1. TIME/DATE : 時間と日付のディスプレー 2. DVR STATUS : システムの設定状態ディスプレー 3. ICON DISPLAY : FUNCTIONの設定状態ディスプレー 4. REC/PLAY BAR : 録画/再生表示バーのディスプレー 5. CAMERA TITLE : カメラタイトルのディスプレー
モニターに関連された項目を設定します。
VGA設定 : VGA CardはDVRにTFT LCD又はCRTモニター連結に必要です。
最上の連結のためには欲しい解像度を選択して下さい。VGA CARDは以下の解像度を 支援します。 640X480 / 60HZ 800X600 / 60HZ 1024X768 / 60HZ 1280X1024 / 60Hz カラーバーテスト : モニターの色相調節 640X480 / 75HZ 800X600 / 75HZ 1024X768 / 75HZ 1280X1024 / 75Hz ※ NTSC地域の場合60HZ、PAL地域の場合75HZに設定するのが画面の揺れを防止できます。 ユーザーの環境に合うモードに選択して下さい。 2005/JUN/03 pm 08:05:18 CAM-01 CAM-02 CAM-03 CAM-04 1 2 3 4 5 画面設定 画面表示 モニター設定 ▲ ▼で選択し, [ENTER]を押す ライブ 再生 VGA設定 カラーバーテスト
5-3. 構成 1) HDD管理 HDD設定 状態 HDD 日付・時間 ---開始 MASTER 2005/04/08 12:12:05 録画 MASTER 2005/04/09 15:09:58 再生 MASTER 2005/04/08 19:44:31 HDD状態 使用中 HDD初期化 使用中 HDD初期化： [ENTER], 終了： [MENU] HDD初期化 パスワード入力: ________ パスワードを入力してください。 [MENU]を押して終了 空 (2) HDD情報 DVRシステム内部に連結されたHDDの情報を表 示します。 (1) HDD設定 OK システムの設定に関連されたメニューです。 システムメニュー-構成でENTERボタンを押せば以下の画面が出ます。 システムメニュー-構成-HDD管理でENTERボタンを押します。 以下のメニューはHDD内データの開始、録画、再生の位置に対する情報とHDDを初期化します。 HDDに保存された内容を消すためにはユーザーの管理者パス ワードを入力した後[ENTER]ボタンを押せばHDDにあるデータが CLEARされます。状態が使用中から 空に変更されます。 ※ イベントリストも一緒に削除されます。 構成 HDD管理 日付・時間設定 カメラ設定 時間間隔設定 アラーム設定 イベントポップアップ設定 ブザー設定 パスワード設定 システム設定 ▲ ▼で選択し, [ENTER]を押す HDD設定 HDD情報 カメラタイトル カメラ設定 カメラ活性設定 モーション設定 HDD情報 [マスター1] モデル 速度 サイズ 開始 終了 [マスター2] モデル 速度 サイズ 開始 終了 : Maxtor 6Y080L0 : PIO-4 : 81,964,302,336 BYTES : 2005/04/08 12:08:56 : 2005/04/08 12:08:56 : AT5520026DT : 240/120nsec : 80GB : 2005/04/08 12:08:56 : 2005/04/08 12:08:56 [MENU]を押して終了
2) 日付・時間設定 3) カメラ設定 DVRシステムの日付と時間を設定します。 上下ボタンを利用して項目を移動し[+][-]ボタンや ジョグ/シャトルを利用して値を調整します。 ※ 製品購入時ユーザーに合う日付と時間に変更して 下さい。 カメラを設定します。 (1) タイトル : 各々のカメラタイトルを入力します。 上下方向ボタンでタイトルを変更したいチャンネルを選んだ後[ENTER]ボタンを押します。 チャンネル内容に入って左右方向キーで欲しい位置に固定後[+][-]ボタンで文字を 変換します。タイトル変更が完了されれば[ENTER]ボタンでカメラ選択状態に出て [MENU]ボタンで前メニューに戻ります。 (2) カラー : カメラ色相を調節します。 上下ボタンで項目間を移動し [+][-]ボタンやジョグ/シャトルを利用して 値を調整します。 チャンネル : カメラを選択します。 輝度: 画面明るさ調整( -32 31 ) コントラスト : 色対比調整 ( -32 31 ) 彩度 : 彩度調整( -32 31 ) 色合い : 色調調整( -32 31 ) CAMERA POSITION : カメライメージ位置調節( ０ ８０ ) 日付・時間設定 年 月 日 時 分 秒 日付方式 時間形式 月形式 2005 / JUN /11 PM14:06:45 アジア 12 時間 英語 ▲▼で選択して, + - で変更する カメラタイトル 0123456789 .ABCDEFGHIJKLMNOPQ RSTUVWXYZ ! #-[ ]*+ -,./ :<=>?@▶◀ カメラ01 CAM- 1 カメラ02 CAM -2 カメラ03 CAM -3 カメラ04 CAM -4 [ENTER] ：モード選択 [▲/▼] ：カメラ選択 カメラ設定 カメラタイトル カメラカラー設定 カメラ活性設定 モーション録画設定 ▲ ▼で選択し, [ENTER]を押す カメラカラー設定 チャンネル 輝度 コントラスト 彩度 色合い CAMERA POSITION 1 +0 +0 +0 +0 32 ▲▼で選択して, + - で変更する
BLOCK ON [ 1 ]
[1/2/3/4] CHANGE CHANNEL [ ] MOVE CURSOR [MODE] CHANGE EDIT MODE [ENTER] EDIT, [MENU] EXIT
活性化された領域 (感知する領域) 非活性化された領域 (感知しない領域) (3) カメラ活性設定: 各チャンネルの状態と動作可否を決定します。方向ボタンを利用して 再生と録画にカーソルを移動後[ENTER]ボタンでON/OFFを変更します。 - 状態 : カメラが異常なく作動している時は活性と表示され、ケーブルが抜かれたり異常がある時はLOSSと 表示されます。 - ライブ : ライブ画面映像の表示可否を決定します。 - 録画 : 該当チャンネルの録画可否を決定します。 ※ 緊急録画時にも適用されます。 (4)モーション録画設定: 動き感知に対する設定です。 メニュー間の移動は上下ボタンで値の変更は[+][-]ボタンでします。 (4)-1. モーション構成
- 感度: 動き感知敏感度を調整します。(1:LOW, 2:MEDIUM, 3:HIGH, 4:VERY HIGH) - モーション表示方法 : 動き感知時状態を目で確認できます。 範囲 : 各セルの境界線、CELL : セル単位ディスプレー - 録画時間 : 動きが感知された時その時点から保存する時間を設定します。 1秒 99秒までの設定が可能です。(初期値 : 5秒) (4)-2. モーションマスク設定: 検知しない範囲の設定します。 方向ボタン : 移動、[ENTER] : 選択/選択解除、[MODE] : モード変更 - CELL : 方向ボタンを利用して移動した後[ENTER]ボタンで選択します。 非活性化状態になればモーション感知をせず、活性化されればモーションを感知します。 - ALL ON : 全てのセルを感知領域に設定します。[ENTER]ボタンを利用して設定します。
- ALL OFF :全てのセルを非感知領域に設定します。[ENTER]ボタンを利用して設定します。 - BLOCK ON : 選択したブロックを感知領域に設定します。[MODE]ボタンを利用して BLOCK ON
に選択後[ENTER]ボタンでブロック指定モードに転換後、方向ボタンを利用して ブロックを増させます。更に[ENTER]ボタンを押して指定完了します。
- BLOCK OFF : 選択したブロックを非感知領域に設定します。BLOCK ONと同一な方法で設定します。
カメラ活性設定 --- -01 02 03 04 活性 活性 活性 活性 ON ON ON ON ON ON ON ON ▲ ▼で選択し, [ENTER]を押す モーション録画設定 チャンネル 感度 モーション表示方法 録画時間 01 01 OFF 05 SEC ▲▼で選択して, + - で変更する チャンネル 状態 ライブ 録画
5) アラーム設定 4) 時間間隔設定 自動順次変換(SEQ)やPIP (Picture In Picture)で 画面が変換される時間間隔を設定します。 1秒から99秒まで設定可能 フル画面 : カメラ別LIVE全体画面で画面の 順次変換時間を設定 PIP画面 : PIP画面で小さい画面の順次変換 時間を設定 イベント更新間隔 : イベント発生時検索(SEARCH)のイベントリストに登録される時間間隔を 設定します。もし、イベントアップデートタイムが5秒であれば一回イベントリストに 登録されれば5秒後に又登録されます。 （１) アラーム入力: センサー入力方式のNO (Normal Open)、NC (Normal Close)、DISABLE(使用しな い)を設定します。 上下方向ボタンで項目に移動した後[+][-]ボタ ンを利用して変更します。 （2) 時間 : アラーム作動時何秒間アラーム処理するか を決定します。 0 300秒まで設定可能 ※ 使用する入力センサーによりNO、NCを選択して 使用して下さい。 NO : 一般OPEN TYPEのセンサー NC : 一般CLOSE TYPEのセンサー --- : センサー入力を無視 DVRに連結されたセンサー入力方式を設定します。 切替時間 フル画面 PIP画面 : 01秒 : 01秒 イベント録画 イベント更新間隔 : 01秒 ▲▼で選択して, + - で変更する アラーム設定 チャンネル アラーム入力 時間 CH1 N.O 005
N.O ... NORMAL OPEN N.C ... NORMAL CLOSE ___ ... DISABLE ▲▼で選択して, + - で変更する 6) イベントポップアップ設定 イベントポップアップ設定をします。. (1)チャンネル : チャンネルを選択します。 (2)ポップアップON/OFF : ポップアップ機能のON/OFF を設定します。 (3)イベント : ポップアップ機能が適用されるイベントモー ドを設定します。 *A : アラームイベント. M : モーションイベント (4)時間 : イベント状況の終了した後何秒の間ポップアッ プ処理をするのかを設定します。(01秒. 60 秒まで設定可能) ※二つ以上のチャンネルでイベントポップアップが同時 に発生した場合はチャンネル番号が早い画面が 先に表示されます。 イベントポップアップ設定 チャンネル ポップアップ ON / OFF イベント 時間 CH01 ON AM 0 3 ▲▼で選択して, + - で変更する
8) パスワード設定 9) システム情報 ファームウェア、ハードウェアバージョン、製品IDなどの DVR情報を表示します。 7) ブザー設定 システムのブザー音を設定します。 上下方向ボタンで項目に移動した後[ENTER] ボタンを利用してON/OFFさせます。 キー信号音 : ボタンのブザー音設定 ビデオロス : ビデオロス時のブザー音設定 アラーム活性: センサー入力時のブザー音設定 モーション検知: 動き感知時のブザー音設定 全体をON/OFFさせたい時は 全部 を利用します。 -メニュー間の移動は上下方向ボタンを、ユーザーID の変更は左右方向ボタンを利用し、カメラ選択ボタ ンの中で1 10番までのボタンを利用して最小1桁か ら最大8桁までの暗証番号を生成します。 -暗証番号変更時には先ず現在使用している 暗証番号を入力し、変更したい新しい暗証番号を 入力し、もう一回入力して確定させます。 - 初期値 : 管理者 : (設定されていません) マネージャー : 1 ユーザー 1 : 2 …….. ユーザー 8 : 9 ユーザーに合う暗証番号を最初に設定するか変更する時入力して設定します。 ※ 注意 : 本製品を購入して使用する際は、ユーザーのパスワードを変更して下さい。 ブザー設定 全部 キー信号音 ビデオロス アラーム活性 モーション検知 ON ON ON ON ON ▲ ▼で選択し, [ENTER]を押す パスワード設定 ユーザーI D ユーザーパスワード 新パスワード 確認 管理者 --- [◀▶]ユーザーID変更 [K1-K10] パスワード入力 [ENTER] パスワード変更 [MENU]を押して終了 システム情報 S/W バージョン VER 1.0 H/W バージョン VER 1.0 製品 ID 01S-2039-001008-AR-01 マスター1 Maxtor 6Y060L0 マスター2 CD-R SAMSUNG CD-R/RW SW-256B [MENU]を押して終了
5-4. 録画設定 録画に関連した設定です。 システムメニュー ‒ 録画設定でENTERボタンを 押せば以下の画面が出ます。 1) 録画構成 (1) 上書き : HDDの上書きの可否を決定 (2) マルチプレックス - デュープレックス : 再生 & ネットワーク - トリプレックス : 再生 & 録画 & ネットワーク ※ なるべくなめらかな動画で再生画面を見るため デュープレックスに変更して下さい。 但し、デュープレックスで再生時録画はできません。 (3) 画質 : 以下のように5段階で録画画質設定が可能です。 - 基本・普通・改良・高・最高 [初期値] 緊急録画モードでは最高に設定されます。 . ※録音する場合は、デュープレックスで解像度をもしくは720*240もしくは360*240に設定してください。 (4) 解像度 : チャンネル当り解像度設定
- 60 ips at 720x240(NTSC) , 50 ips at 720x288(PAL) - 120 ips at 360x240(NTSC) , 100 ips at 360x288(PAL) - 240 ips at 360x120(NTSC) , 200 ips at 360x144(PAL)
※ 360x240(360x288), 360x120(360x144)で録画されたイメージはフル全画面表示での再生は不可能ですが、 録画速度を上げる為やネットワーク上でのイメージ伝送をより円滑にする為に進める解像度です。 (5) アラーム録画 : アラーム録画で録画速度設定 (6) モーション録画 : モーション録画での録画速度設定 (7) 連続録画 : 連続録画での録画速度設定 録画速度又は録画間隔を設定 - 1/1x, 1/2x, ………. 1/999x 録画速度
- ex : 解像度 360x240, 1/1x = 120 ips, 1/2x = 60 ips, 1/3x = 40 ips等 録画速度を1/4x以下に設定すると、再生時の再生スピードが速くなりますので、 1/1x ∼ 1/3x で設定することを推奨します。 1/4x以下に設定する場合は音声設定で録画をONに設定して下さい。 上下ボタンを利用して項目間の移動をし、[+] [-] ボタンで値を変更します。 録画設定 録画構成 予約設定 休日設定 ▲ ▼で選択し, [ENTER]を押す 録画構成 上書き マルチプレックス 画質 解像度 アラーム録画 モーション録画 連続録画 ON デュープレックス 最高 60IPS 720*240 1/1X 1/1X 1/1X ▲▼で選択して, + - で変更する
3) 休日設定 2) 予約設定 スケジュール録画の時間と録画タイプを設定します。(2時間間隔で設定可能). (1) 予約設定 本機をご使用の場合は、必ず予約設定を行い、スケジュール録画でご使用ください。 予約設定では、2時間単位で録画方法の設定が可能です。 システムメニュー-録画設定-予約設定で[ENTER]ボタンを押します。 ※ 緊急録画状態( [REC]ボタンを押した場合)ではない全ての状態では 予約設定で設定された状態で録画します。 ※ 初期化値は全ての時間で連続録画に設定されています。 予約設定時の録画状況について ・電源をONにすると予約録画モードになります。 ・メニュー設定後終了後、予約録画モードになります。 ・検索/再生終了後、予約録画モードになります。 [STOP]ボタンを押した場合、予約録画モードになります。 ・[REC]ボタンを押した場合、緊急録画(最高画質及び最高コマ数での連続録画)となります。 [MODE]ボタンを利用して命令を選択した後方向ボタンを利 用して変更したい曜日及び時間に移動し、[+][-]ボタンA-M-Cの組合せを変更します。 ※ - - - : 録画しない 次のページに行くためには[NEXT]ボタンを押します。 MODEの変更 時間セル単位 : 該当セルだけに適用されます。 週単位 : 曜日単位で同時に設定します。 時間単位 : 時間単位で同時に設定します。 全部:指定されたタイプが全ての項目に適用されます。 全部消去: 設定された項目を全て消します。 TYPE : 録画タイプを設定 C: 連続録画 A: アラーム：センサー入力時録画 M: モーション：動き感知時録画 - - - : 録画しない 祭日や休暇などの休日を設定します。 休日に設定された日は予約録画に設定されている日曜 日 と同じ設定となります。 [MODE]ボタンを利用してモードを選択した後、方向ボタ ンを利用して欲しい日付に移動します。 [ENTER]ボタンで選択して祭日に指定します。 休日のデータ消去 : 休日選択 月のデータ消去 : 月単位で選択された休日の解除 全部のデータ消去 : 選択された全ての休日の解除 ※ 総100日を休日に指定でき、休日に指定された日は 赤色に表示されます。 予約設定 00-02 02-04 04-06 06-08 08-10 10-12 日 MM M M -月 AM AM - AM-火 - -C - -C - -C -- C - -C-- -C-- C 水 - -C-- -C-- C - - C -- C - - C - - C 木 - -C-- -C-- C - - C - - C - - C - - C 金 - -C - -C - -C -- C - -C - -C 土 - -C - - C - - C -- C - - C -- C 1 / 2 選択：▲▼◀▶ と [NEXT], 編集：:+ -と[MODE] A:アラーム M:モーション C:連続 モード: 時間セル単位 休日設定 < APR > 000/100 日 月 火 水 木 金 土 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 モード : 休日のデータ消去 選択： ▲▼◀▶, 編集： [ENTER]と[MODE]
5-5. バックアップ 状況メッセージ: 1. CD-RW 閉. 空CD検査中 : 空きCDが挿入されたか確認します。 2. 空CDを入れてください : CDRW内に空きCDがない場合のメッセージです。 3. CD-RW 開: CDRWを開けて空きCDを入れます。 4. 空CD認識 0700MB: 空きCDが認識されればCD-Rのサイズが自動確認されます。 5. ユーザーが欲しいCD-Rのサイズと開始時間を調整しコピーで[ENTER]ボタンを押します。 CDへコピー開始 コピー中 : コピー準備 コピー中 : DVR情報 コピー中 : 画像データ コピー中 : トラック終了 CDへコピー完了 CD-RW 開 6. 上の段階が完了されればデータをCD-Rに記録し記録が終われば自動排出されます。 7. バックアップされた時間以降に時間が自動変更されるので、より多いデータを続けてバックアップしたい 場合空きCDを挿入し、バックアップ過程を繰りかえします。 DVRシステムに装着されたCDRWを利用して録画されたデータをバックアップする時使用します。 HDDに保存されたデータの開始時間と終了時間を参照してCD-Rに保存するデータの開始時間と終了時間 を設定し、サイズを確認した後、コピーで[ENTER]を押します。 CD-R設定 HDD [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 CD-R [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 [サイズ ] 000MB コピー ＣＤ-RW閉 空CD検査中 終了 : [MENU] CD-R設定 HDD [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 CD-R 700 MB [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 [サイズ ] 700 MB - > 700MB コピー コピー中 画像データ ▲ ▼で選択し, [ENTER]を押す 2) USB SETUP 使用者はDVRの前面側にあるUSB(HOST)ポートにUSBメモリーを連結して録画されたデータをバックアップす ることができます。 データをコピーするには、HDDにあるデータの[開始]と[終了]を参照してデータの開始と終了を設定します。 ファ イルのサイズを選択しBACKUPに移動させて[ENTER]ボタンを押します。 ※ サイズ変更 + , - : 10MB単位に増減 LEFT , RIGHT : 100MB単位に増減 1) CDRW 設定
5-6. 外部装置 IP 構成設定 MACアドレス IPアドレス IPポート ゲートウェー サブネットマスク DHCP設定 _ _ _ _ _ _ _ _ _ _ _ 00-0A-A2-00-00-00 _ _ _ _ _ _ _ _ _ _ _ 192.168.001.160 _ _ _ _ _ _ _ _ _ _ _ 50000 _ _ _ _ _ _ _ _ _ _ _ 192.168.001.001 _ _ _ _ _ _ _ _ _ _ _ 255.255.255.000 手動 ▲ ▼で選択し, [ENTER]を押す 1) TCP/IP設定 TCP/IPオプションはDVRと遠く離れたところでインターネッ トを通じて現在のカメラ画像や録画した内容の再生を見る ことができる機能です。 1) IP構成設定: 現装置に割当てられたネットワーク情報を表示します。 DHCP設定の状態が自動ならIP PORTのみ設定が可能で、 手動状態なら全ての値を設定できます。 IPポート番号はファイアウォールで遮断されていることが あり得るのでネットワーク管理者にお問い合わせ下さい。 CHAP. 6を参照して下さい。(Remote viewer software). DVRシステムに連結される装置を設定します。 上下方向ボタンで項目間の移動をし[ENTER]ボタンで入ります。 USB SETUP HDD [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 USB MEDIA [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 [サイズ] 00000MB BACKUP
USB STORAGE IS CHECKING…
終了 : [MENU]
状況メッセージ
(1) USBフラッシュメモリーが連結されていない場合： - USB STORAGE IS CHECKING…
- USB STORAGE IS NOT AVAILABLE - RE-CONNECT THE USB STORAGE - CONECT THE OTHER USB STORAGE (2) USBフラッシュメモリーが連結された場合：
- USB STORAGE IS CHECKING …
- THERE IS A FREE SPACE ON STORAGE - USB STORAGE IS AVAILABLE
(3)バックアップの時：
- CHANGE WRITE PROTECT MODE (WRITE PROTECTだけが見つかった場合) - START WRITING IN USB STORAGE
- FINISH WRITING IN USB STORAGE (4) エラーメッセージ
- THERE IS A PROBLEM ON USB PORT (USB PORTが正常に動作できなかった場合) - USB STORAGE IS FULL (USBディバイスの空き空間に余裕が無い場合)
- FILE SYSTEM IS NOT SUPPORTED (File Systemが支援されない場合)
- SIZE IS LARGER THAN FREE SIZE (バックアップサイズが開き空間より大きい場合)
USB SETUP HDD [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 USB MEDIA [開始] 2005/AUG/07 AM04:04:12 [終了] 2005/AUG/08 PM08:12:23 [サイズ] 28 MB - > 28MB BACKUP
START WRITING IN USB STORAGE
終了 : [MENU]
※ バックアップ処理順番はCDRバックアップ処理順番と同じです。
※ もしバックアップサイズが2GBを超えた場合、2GBづつ分けられて複数のファイルに貯蔵されます. 状況メッセージ
接続設定 時間遅延 200 MSEC 再接続回数 08 ▲▼で選択して, + - で変更する DHCP設定 DHCPモード DNSサーバー IPアドレス サブネットマスク ゲートウェー 手動 168.126.063.001 192.168.001.086 255.255.255.000 192.168.001.001 ▲ ▼で選択し, [ENTER]を押す (2) DDNS設定 : - DDNS ON/OFF : DDNS 機能使用可否 - DDNSサーバー : DDNSサーバーのIP アドレス - -間隔: DDNSサーバーのIP更新間隔 D(日) H(時) M(分) - 記録: [ENTER]KEYで自動登録. - DDNS状態 : DDNSの現在状態 "REGISTER OK
"REGISTER ERROR", "NOT REGISTER" - IPアドレス : DVRの最後登録 IP - IPポート : DVRの最後登録 PORT - 残余時間: 登録更新までの残り時間 - 最終記録の日付 DDNS設定 DDNS ON/OFF OFF DDNSサーバー 211.062.253.087 間隔 D-00 H-00 M-20 記録 ---DDNS状態 IPアドレス ---.---.---.---.---IPポート ---残余時間 D-00 H-00 M-00 最終記録の日付 > ▲ ▼で選択し, [ENTER]を押す (4) DHCP設定 : (３) 接続設定: インターネット回線の接続設定です。 ※不都合がない限り、設定を変更しないで下さい。 - 時間遅延 : 制限時間の設定(MSECは1/1000秒単位) もし、速度が遅いネットワーク上では時間遅延 の値を増加させ、速度が速いネットワーク上では 時間遅延の値を低く設定するのが良いです。 - 再接続回数 : リトライの回数 DHCPサーバーからIPアドレス及びネットワーク情報を 割当て受ける時使用します。 DHCPモードが自動ならDHCPサーバーと周期的な通 信をして割当てられた情報を維持させます。
EVENT SERVER SETUP
IPアドレス 192.168.001.072
IPポート 09988
EVENT SERVER TYPE OFF
間隔
---EVENT GMT TYPE GMT+00:00
▲▼で選択して, + - で変更する
(5) EVENT SERVER SETUP :
NVS SETUP BITRATE 0500 Kb GROUP OF PICTURES 010 FRAMERATE 10 RESOLUTION 640*480 ▲▼で選択して, + - で変更する (6) NVS SETUP 遠隔監視時の画質を調節します。 ※不都合がない限りは、設定は変えないで下さい。 IP アドレス : パソコンのＩＰアドレス表示 IPポート :プログラムが作動しているパソコンのＰＯＲＴ表示
EVENT SERVER TYPE :
イベント情報をパソコンに送信するタイミングを選択します。 (オフ/イベント/分) EVENT : イベントの数によって電送. MINUTE : 決められた時間ごとに電送 . 間隔: イベント情報を送信する間隔を設定します。 EVENT GMT TYPE : パソコンの時間とＤＶＲ設置場所の時間の修正値を入力します。 BITRATE : 画像の転送速度を調節します。 (100∼2500まで50kb単位で選択できます) GROUP OF PICTURES : 比率を設定します。(1 120：推薦値は６０です） FRAMERATE : 転送するコマ数を調節します。（１∼３０） 解像度 転送する画像サイズを調節します。(160*120, 320*240, 640*２４0、 640*480)
2) RS-232C設定 RS-232Cポート接続により、DVRをパソコン操作する ことができます。 ※一般のお客様は使用できません。 3) PTZ設定 1) チャンネル : チャンネル選択 2) モデル : カメラのプロトコル選択(各チャンネル別設定可能) 3) PTZ ID : ID番号選択(各チャンネル別設定可能) 4) 通信速度 : データ転送速度選択、ボードレート選択 5) コマンド : コマンド遅延時間選択 パンチルトズームカメラ(PTZカメラ)制御に関する各種設定を行います。 RS-232C設定 速度 ながさ 停止 パリティ 115200 8 1 NONE ▲▼で選択して, + - で変更する PTZ 設定 コマンド設定 Å PTZ camera set 速度設定 Å PTZ speed set ▲ ▼で選択し, [ENTER]を押す コマンド設定 チャンネル モデル PTZ ID 通信速度 コマンド コマンド ながさ コード 01 PELCO-D 000 2400 BPS 1 MSEC PAN/TILT STOP 0.7 FF 00 00 00 00 00 00 00 ▲▼で選択して, + - で変更する
4) SPOT MONITOR SETUP
1) SWITCH INTERVAL チャンネルの切り替え時間の間隔 (01 秒. 99 秒.) 2) ALARM POP UP アラーム信号感知時ポップアップ機能のON/OFF 3) MOTION POP UP モーション信号感知時ポップアップ機能のON/OFF 4) EVENT POP UP DURATION
イベントポップアップの維持時間
SPOT MONITOR SETUP
SWITCH INTERVAL 03秒 ALARM POP UP ON MOTION POP UP ON EVENT POP UP DURATION 01秒
▲▼で選択して, + - で変更する SPOTモニターは切り替え時間の間隔数値設定による画面の自動切換えを基本としています。 同時にイベントが発生した場合一番早いチャンネル番号を先にポップアップして新たなイベントが 発生するチャンネルに対してポップアップが発生します。 先にイベントが発生したチャンネル1から次のイベントが発生したチャンネル2に切り替わった場合、 チャンネル1はイベントポップアップの維持時間が終了するまでにはイベントポップアップの発生した 時にもポップアップしません。
5) 音声設定 音声設定 チャンネル 録画 再生 01 ON ON 02 ON ON 03 ON ON 04 ON ON ▲ ▼で選択し, [ENTER]を押す 方向ボタンを使用してチャンネルを選択して[ENTER]ボタンを押してON/ OFFを設定します。 1) 録画 (1) ON : 音と一緒に録画します。 (2) OFF : 音無しに録画します。 2) 再生 (1) ON : 再生される間、音が出ます。 (2) OFF : 再生される間、音が出ません。 ※録音しない場合も、再生スピード安定のために 録音は、ONにすることを推奨します。 ※録音する場合は、デュープレックスで解像度を720*240 もしくは360*240に設定してください。
6) AUDIO VOLUME SETUP
AUDIO VOLUME SETUP
INPUT VOLUME 32 LIVE VOLUME1 32 LIVE VOLUME2 32 LIVE VOLUME3 32 LIVE VOLUME4 32 PLAY VOLUME1 32 PLAY VOLUME2 32 PLAY VOLUME3 32 PLAY VOLUME4 32 ▲▼で選択して, + - で変更する
7) REMOCON SETUP REMOCON SETUP
REMOCON TYPE S TYPE
▲▼で選択して, + - で変更する INPUT VOLUME: 入力音量調節 LIVE VOLUME1 4: ライブ出力音量調節 PLAY VOLUME1 4: 再生出力音量調節 REMOCON TYPE: 複数のDVRを設置した場合、 各リモコンタイプの設定 （N TYPE, S TYPE, U TYPE 1 U TYPE 6）
5-7. 出荷時設定 5-8. 言語設定 システムを初期化します。 上下方向ボタンを利用して初期化したいメニューに 位置後[ENTER]ボタンでON/OFFを選択し、実行に 移動した後[ENTER]を押します。 ALL を ON に設定してRUNさせれば一回に全て の項目を初期化できます。 システムメニューの言語を設定します。 [+] [-]ボタンを利用してユーザーに合う言語に変更させま す。 出荷時設定 ▲ ▼で選択し, [ENTER]を押す 全部 画面表示 カメラカラー設定 モーション録画設定 PTZ設定 予約設定 構成 実行 OFF OFF OFF OFF OFF OFF OFF システムメニュー 画面設定 構成 録画設定 バックアップ 外部装置 出荷時設定 言語 日本語 ▲ ▼で選択し, [ENTER]を押す
6-1. DVR Network設定 ●本機器は、ネットワーク機能をDVRに標準搭載しておりますので、しておりますので、 ブロードバンド回線とルーターを使用し、ネットワークに接続することができます。 ネットワーク機能により、パソコンから専用ソフトを使用して遠隔監視が可能になります。 通常、DVRとの通信に使用するアドレスを固定する為、プロバイダーから固定IPアドレスを取得する必要が あります。 固定IPアドレスなどの設定については当社はサポート致しておりませんので、ご契約されている プロバイダーにご確認ください。 また、ネットワーク回線を通じて遠隔監視するには、ルーターのポート開放を行う必要があります。 こちらに関しても当社ではサポートしておりませんので、ご購入のルーターメーカーにご確認ください。 ※通信回線やルーター機器、プロバイダー環境によって遠隔監視できない場合がありますので、 必ず事前にお使いのシステムについてお調べください。 また、ネットワーク回線への接続は、専門の知識が必要となる場合がありますので、通信施工業者に ご依頼されることを推奨致します。 ■DVRへのTCP/IP設定記入欄 遠隔監視プレイヤーソフトを設定する前に、DVRのTCP/IP設定を行って下さい。 下記記入欄に設定情報を記入し、大切に保管してください。 IPポート番号: ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿(ex.50000) IP アドレス : (ex.192.168.1.5) ゲートウェー: (ex.192.168.1.1) サブネットマスク : (ex. 255.255.255.0) CHAP. 6 ネットワーク設定
ネットワーク接続方法(固定IPアドレス取得方式) 以下の手順で、本機(DVR)を設定して下さい。 1)ルーターとDVRをLANケーブル(ストレート)を使用して接続して下さい。 2)システムメニュー内から「外部装置」-「TCP/IP設定」-「IP構成」を選択して下さい。 3)MACアドレス・・・DVRのMACアドレスを確認することができます。 ※MACアドレスは編集できません。 4)IPアドレス・・・DVR本体に新しいローカルIPアドレスを設定します。 ※IPアドレスを割り振る際は、他の機器と重複しない番号(IPアドレス)を割り振って下さい。 5)IPポート・・・初期値【50000】 ポート番号は任意に変更できますが、ネットワーク環境に問題がなければそのまま【50000】番を お使いになることを推奨します。 6)ゲートウェー・・・(例：192.168.1.1) お手持ちのルーターと同じゲートウェー番号を登録して下さい。 7)サブネットマスク・・・(例：255.255.255.0) お手持ちのルーターと同じサブネットマスク番号を登録して下さい。 8)DHCP設定は 手動 に設定して下さい。 ※ 自動 に設定すると、上記の設定ができません 9)ルーターにアクセスして上記で設定したIPアドレスのポート開放を行って下さい。 ※ルーターの設定方法は各メーカーによって異なりますので、 お手持ちのルーターメーカーへお問い合わせ下さい。 10)機器付属CDに入っている遠隔監視ソフトをパソコンにインストールして下さい。 11) インストールした専用ソフトにプロバイダーから取得した固定IPアドレスとDVR本体に設定した IPポート番号などを設定し、接続可能になります。 専用ソフトによる詳しい使用方法はCHAP.7 IRSをご覧下さい。 ■注意■ 遠隔地よりDVRにアクセスするには、ご契約のプロバイダーより固定IPアドレスサービス取得が必須となります。 (これはローカルIPアドレスとは異なります。) 遠隔地からDVRの画像をご覧になる際は、遠隔地のパソコンに付属のソフトをインストールした上で、 プロバイダーから取得した固定IPアドレスを入力して接続してください。
よくあるネットワーク機能に関する質問
●パソコンからのTCP/IP設定確認方法を教えてください。 Windows2000/XP
1.スタートメニューを開き、【すべてのプログラム】→【アクセサリ】→【コマンドプロンプト】をクリックします。 2.コマンドプロンプト画面内に<ipconfｉg>と打ち、Enterを押します。
3.コマンドプロンプト内にIP Address(ローカルIPアドレス)・subnet Mask(サブネットマスク)・Default Gateway(デフォルトゲートウェイ)を表示します。 ●本機のIPアドレスはどのように設定すればよいのでしょうか。 パソコンのIPアドレスが(192.168.0.ｙ)で、サブネットマスクが(255.255.255.0)の場合、 本機のIPアドレスは、(192.168.0.ｘ)と設定します。 (ｘは、2∼254のローカルエリアネットワーク上に同一アドレスが存在しない任意の数値) ●ルーターの設定を教えてください。 本機内設定にてルーターのポート開放を行う番号を指定することができますが、初期設定では【50000】と なっております。 ご使用ルーターによりポート開放の手順が異なりますので、開放手順の詳細は、ルーターの取扱説明書を ご参照いただくか、購入先にお問い合わせ下さい。
- 統合ネットワークプログラム MAIN INTERFACE ‒ 基本構成 Exit IRS SETUP ネットワーク接続情報設定. DVR SETUP ネットワーク上でDVR設定変更. VIEWER ライブ遠隔監視（ｂｙ JPEG200). BACKUP 録画されたデータをパソコンに遠隔バックアップ. PLAYER バックアップデータ(AJP file)をパソコンで再生. TRANSMITER 遠隔監視とDVRの遠隔操作（ｂｙ H.264). CLIENT 遠隔監視、 PTZ コントロール
7-1. IRS SETUP
MANUAL IPとPortを直接入力するためには Manual 選択
DDNS DDNSサーバーに登録したDVRを入力するためには DDNS 選択 MEMBER ID DDNSサーバーに登録したIDを入力. NAME DDNSサーバーに登録したDVRNAMEを入力. ADDRESS IP アドレスを直接入力. PORT ポート番号を直接入力. LOGIN ID admin を入力 Password DVRの暗証番号を入力.
7-2. DVR SETUP
ネットワーク上で下記のDVR設定変更可能.
ーカメラ活性, アラーム, ブザー,時間間隔, パスワード, 録画設定, 予約設定 MANUAL IPとPortを直接入力するためには Manual 選択. ADDRESS IP アドレスを直接入力.
PORT NUMBER Port番号を直接入力. LOGIN
ID admin を入力
7-3. VIEWER 1 2 3 4 5 6 1 2 3 4 5 6 DVR 接続情報入力 : IP / PORT / ID / PW ネットワーク接続 a) CONNECT : ネットワーク接続 . b) DISCONNECT : ネットワーク接続中止 . System 情報 : 接続状態などの情報. PTZ 制御 : PTZ の遠隔制御. ( まず、PTZ カメラ設置と正しいPTZ設定が先行条件) チャンネルボタン : 画面に表示するカメラ番号を選択. 画面分割 :画面分割を選択 .
