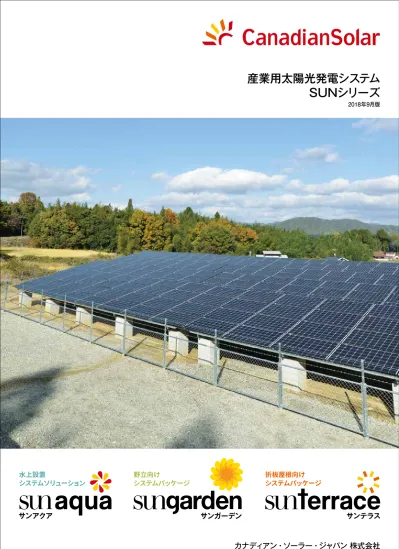

野立向け
システムパッケージ
水上設置
システムソリューション
折板屋根向け
システムパッケージ
産業用太陽光発電システム
SUNシリーズ
2018年9月版
Canadian Solar
Canadian Solar
1
2
カナディアン・ソーラーはIHS
マークイット社が全世界で実施
した顧客調査においてコスト
パフォーマンス、モジュール品
質、 推奨したいメーカーの各
評価で第1位を獲得しました。
※2016年度調査、世界の160社にインタビューを実施 ※IHS マークイットは世界における最も重要な情報・分析と 経験で世界の経済を動かす産業をサポートしています。システム構成品
水上設置太陽光発電システムの利点
水上設置太陽光発電システムには、下記のような長所があります
水上設置システムソリューション
池の上なのに太陽光発電？
太陽電池モジュール
水上に強い！
樹脂製のバックシートではどんなに強化しても水分 を完全シャットダウンする事が出来ません。カナディ アン・ソーラーはモジュール背面もガラスを使用した ダブルガラスモジュールを採用しています。施工しやすい！
池の形状に柔軟にフィットできるフロートシステムを 採用しました。また一つ一つコンパクトなセパレート タイプになっている為、大きな重機を使用すること なく水上に搬入出来ます。水上設置には欠かせな いフロート係留方法についてもご相談ください。水上用フロート
係留器具
（アンカー等）オプション
最大高積載率180%まで可能なカナディア ン・ソーラーブランドのパワーコンディショナ 「CSI-33.3KTL（33.3kW）」も使用可能です。 5、10、15、20年製品保証（選択可能）。パワーコンディショナ
2016年顧客調査でNo.1の評価を獲得！
コストパフォーマンス
モジュール品質
推奨したいメーカー
0 P
1 P
2 P
3 P
4 P
5 P
6 P
7 P
8 P
9 P
T社
S社
L社
H社
※ 「PV Module Customer Insight Survey 2016」（IHSマークイット社）より、カナディアン・ソーラーにてグラフに加工 ※ 「推奨したいメーカー」の単位は「ポイント」
高効率多結晶モジュール
KuDymond
カナディアン・ソーラーの産業用システムSUNシリーズ
3種類の産業用パッケージをご用意しております。用途に合わせてお選びください。
水上設置システムソリューション
水冷効果や散乱光による発電効率の上昇、造成工事不要で施工費削減、
ため池の管理費の軽減など、様々なメリットのある水上発電システムです。
→ P.2 へ野立向けシステムパッケージ
高効率な太陽電池モジュールと、パワーコンディショナ、架台システムを
一体型・太陽光発電システムとして「ブロック」設計しました。
→ P.3、4 へ折板屋根向けパッケージ
手間をかけず、コストをかけず、場所を取らずに高出力。Kuモジュール
（多結晶・単結晶）
を採用した折板屋根向け低圧産業用システムです。
→ P.5、6 へ❶
造成コストがかかりません
一般的な野立では必要な
造成、伐採、抜根、地盤改良が不要です。
※兵庫県北播磨県民局では近隣の陸屋根と比べ 約14%アップした実証試験データを公表しています。❷
発電効率が良い
水冷効果により同規模の野立に比べ
高い発電量が期待できます。
❸
「ため池」が新たな収入源に
管理費負担の軽減
農業用水ため池の機能はそのままに、
売電収入を得ることができ
管理費負担の軽減に貢献します。
その他
水の蒸散や、藻の発生も抑え、水質改善に期待が持てます
低圧産業用野立向けシステムパッケージ
KuMaxを縦置きにした
新しいサンガーデン登場！
パッケージラインナップ
■
CS3U縦置きプラン（DC50kW以上）
コストメリットに優れた高積載プランです。
5つのユニットを組み合わせて使用します。
■
CS3K横置きプラン
50kW規模の設置ができない敷地向けのプランです。
高積載率は130％台と低め。従来通りの4段横置き設置です。
主要緒元
CS3K 横置きプラン（標準積載） 13° 高耐食鋼板製 CSR55G1E（AC5.5kW） 4段6列 ー CS3K-300P 7.20 kW 64.80 kW 131% CS3K-310MS 7.44 kW 66.96 kW 135% プラン名 モジュール傾斜 架台 パワーコンディショナ ユニット種類 モジュール ユニット単体DC出力 低圧最大DC出力 高積載率 モジュール ユニット単体DC出力 低圧最大DC出力 高積載率 2段16列ｘ1基 2段8列ｘ2基 11.52 kW 103.68 kW 209% 12.00 kW 108.00 kW 218% ー 2段6列ｘ2基 8.64 kW 77.76 kW 157% 9.00 kW 81.00 kW 164% CS3U 縦置きプラン（高積載） 15° アルミ製 CSR55G1E（AC5.5kW） 2段14列ｘ1基 2段7列ｘ2基 CS3U-360P 10.08 kW 90.72 kW 183% CS3U-375MS 10.50 kW 94.50 kW 191% 太陽光発電システムではパワーコンディショナの定格出力を上回ったモジュールの発電量 がある場合、パワーコンディショナの定格出力以上は系統側へ出力をする事ができません。 この事をピークカットと呼びます。通常のシステム設計では、パワーコンディショナとモジュー ルの出力の比率は年間を通してピークカットによる発電量ロスがほぼ出ない設定になってお り、モジュールのポテンシャルを最大限引き出す事を重視しております。高積載のシステム 設計では、通常のシステム設計の考え方を見直し、投資効率を高めるため、パワーコンディ ショナの定格出力を通常より大きく上回るモジュールを接続しています。そのため日照条件 が極めて良い日にはモジュールの出力がピークカットされる時間が発生しますが、朝夕の日 射量が低い時間帯でも大きな発電量が期待することができ、一日を通じて安定した発電量 を得られることで、年間の発電量は通常のシステム設計より大きなものが見込まれます。 ※高積載仕様の場合、ピークカットや温度上昇抑制による発電ロスが発生することがあります。高積載とピークカットについて
※必ずお読みいただき、ご理解いただきますようお願いします。■
1日の発電イメージ
朝
昼
夜
ピークカットされる発電量 モジュール出力を 増やす事によって 増える発電量 ビッグバードの発電量 パワーコンディショナの定格出力 一般的な システムの 発電量2 × 16
2 × 16
2 × 16
2 × 16
2 × 16
2 × 16
PCS
PCS
2段16列 × 1基
2段8列 × 2基
PCS
2段14列 × 1基
2段7列 × 2基
2段6列 × 2基
渡り線 渡り線 渡り線●
敷地に合わせて５つの
ユニットは自由に組合せ可能
●
１種類のユニットのみの
構成も可能です。
PCS
2 × 16
2 × 6
2 × 6
2 × 14
2 × 16
2 × 7
2 × 7
2 × 16
PCS
ユニットの組み合わせ例
例 1 例 2縦置プラン ユニットイメージ
モジュールの影に掛かると極端
に出力が落ちていた
従来型のフルセルモジュール
←8%の影
出力は
0％
モジュールの50%が影に掛かっ
ても出力は50％をキープ
Ku モジュール
←50%の影
出力は
50％
システム保証
本パッケージは、システム10 年保証が付帯します（モニタは除く）。
※自然災害補償、エクストラ保証は追加で加入できます。縦置き新架台のメリット
架台側面図
KuMax（CS3U）の縦置き
約1.5ｍ
約４ｍ
CS3K横置き4段
横桟 5本
CS3U横置き2段
横桟 4本
モジュール傾斜 15° モジュール傾斜 13°架台の大きさは従来品とほぼ同サイズ
縦置きにしても影の影響が出にくい Kuモジュールの特性を活かしました
主な設置条件 垂直積雪量：50 cm 以下、基準風速：38 m/s 以下 海岸より500m以内および海水の飛沫が飛散する地域は設置不可 主な設置条件 垂直積雪量：40 cm 以下、基準風速：38 m/s 以下 海岸より500m以内および海水の飛沫が飛散する地域は設置不可新架台は耐食性に優れるアルミ製。さらに下記３つのポイントから工数削減に貢献します。
❶
横桟の本数削減
❷
設置モジュール枚数の削減
❸
アルミ製ゆえの軽量化
KP-MU1F-SET
単相パワーコンディショナ
延長ケーブル
太陽電池モジュールとパワーコン ディショナ間用の直流ケーブルモニタ兼出力制御対応用機器
屋外設置用防水ボックス（オプション）システム構成品
架台システム
優れた耐候性 ※基礎はサンガーデンの構成商品ではありません。 ※架台イメージは横置きプランのものです。太陽電池モジュール
縦置きプラン（高積載）CS3U-360P、CS3U-375MS
横置きプラン（標準積載）CS3K-300P、CS3K-310MS
パワコン搭載可能CSR55G1E
（AC5.5kW） 高積載対応 小型軽量 変換効率96.0
％Canadian Solar
Canadian Solar
5
6
ユニット配置による簡単設計
5種のユニットを屋根形状に合わせて自在に設置できます。
低圧産業用折板屋根向けパッケージ
日が照る屋根で、たくさん発電！
❶
Kuモジュールを使用した当社最高の高積載率を誇ります。
❷
屋根の上でも、複数のユニット単位で柔軟に効率良くレイアウトできます。
❸
施工性とコストメリットに優れる、ラックレス式の架台が使えます。
「手間をかけず、コストをかけず、場所を取らずに高出力」これからの低圧産業用システムです。
システム構成
2 基ユニットは位置関係を自由に配置可能
縦 配置 配置横 斜め配置 ユニットタイプ CS3K-300P CS3K-310MS パワーコンディショナ 40枚 12.0 kW 12.4 kW CSR55G1E（AC5.5 kW） 32枚 9.6 kW 9.92 kW 24枚 7.2 kW 7.44 kW アレイ種類 太陽電池モジュール 4段6列 調整用ユニット 4段4列2基 4段5列2基 8段4列 8段5列 4段6列 調整用ユニット 4段4列2基 4段5列2基 8段4列 8段5列 4段6列 調整用ユニット 4段4列2基 4段5列2基 8段4列 8段5列 4段6列 調整用ユニット 4段4列2基 4段5列2基 8段4列 8段5列 4段6列 調整用ユニット 4段4列2基 4段5列2基 8段4列 8段5列2種類（ハゼ板板、重ね式折板88タイプ）の屋根材から金具を選択します。
※設置基準詳細は架台の施工マニュアルをご参照ください。屋根材に合わせて金具を選択
1
STEP 200 200 35 88 5/16 （又はM8） 35 13㎜ 以上 10㎜以上 27㎜ 以下 27㎜以下 22㎜以下 28㎜以下 24㎜以下 10㎜ 以上 10㎜以上 27㎜ 以下 200 200 35 88 5/16 （又はM8） 35 13㎜ 以上 10㎜以上 27㎜ 以下 27㎜以下 22㎜以下 28㎜以下 24㎜以下 10㎜ 以上 10㎜以上 27㎜ 以下 200 200 35 88 5/16 （又はM8） 35 13㎜ 以上 10㎜以上 27㎜ 以下 27㎜以下 22㎜以下 28㎜以下 24㎜以下 10㎜ 以上 10㎜以上 27㎜ 以下 Aタイプ［角ハゼ］ 製品名：角ハゼ折版 Bタイプ［丸ハゼ（両丸）］ 製品名：丸ハゼ Bタイプ［丸ハゼ（片丸）］ 製品名：丸ハゼ 200 200 35 88 5/16 （又はM8） 35 13㎜ 以上 10㎜以上 27㎜ 以下 27㎜以下 22㎜以下 28㎜以下 24㎜以下 10㎜ 以上 10㎜以上 27㎜ 以下 88タイプ 製品名：88折板タイプユニット数が決まれば、
必要部材は専用の積算ツールで自動で積算できます。
ユニットを屋根形状に合わせて設置
3
STEP配置例
障 害 物
障 害 物
8段5列 4段6列 調整用ユニット 4段4列2基 4段5列2基 8段4列システム保証
本パッケージは、システム10 年保証が付帯します（モニタは除く）。
※自然災害補償、エクストラ保証は追加で加入できます。KP-MU1F-SET
単相パワーコンディショナ
延長ケーブル
太陽電池モジュールとパワーコン ディショナ間用の直流ケーブルモニタ兼出力制御対応用機器
屋外設置用防水ボックス付き（オプション）システム構成品
太陽電池モジュール
CS3K-310MS
CS3K-300P
ラックレス架台
軽量 シンプル施工 ハゼ折板 重ね式88タイプ 屋根材に合わせた2種の金具があります。屋根への負担が少ない軽量な架台
ラックレス式の架台のため、施工性とコストメリットに優れると共に、軽量
なので、屋根への負担を最小限に留めます。
高積載 & 少ない発電ロス
最大225%（低圧最大111.6kW）の高積載率。0度設置なので発電ピーク
が緩く高積載との相性も抜群です。また力率95%設定時も売電量の
落ちないパワコンを採用し、発電ロスを抑えます。
屋根の形に合わせた配置
5つのパターンのユニット
（アレイ）を、屋根の形や屋根上の排気口等の
障害物に応じて柔軟に配置することができます。
※設置アレイの詳細については、弊社営業担当までお問合せください。3ステップで簡単見積もり
下表から施工区分を選択します。
積雪量と屋根勾配から施工区分を選択
2
STEP ●基準風速 38m/s以下、表面祖度区分ⅢまたはⅣ ●設置高さ13m以下 ●海岸から500m以上かつ海水の飛沫のかからない場所。 ●高さ13m以上への設置は別途ご相談ください。 その他の設置条件（重ね式88タイプ） 寸勾配 0.0寸〜 2.0寸〜3.0寸 垂直積雪量（cm） 50以下 60以下 70以下 80以下 90以下 99以下 一般施工 強化施工表は重ね式88タイプの例
※ハゼ折板用は条件が異なります。詳細はパートナーページで配布する設計資料をご参照してください。CSR55G1E
（AC5.5kW） 高積載対応 小型軽量 変換効率96.0
