(1)

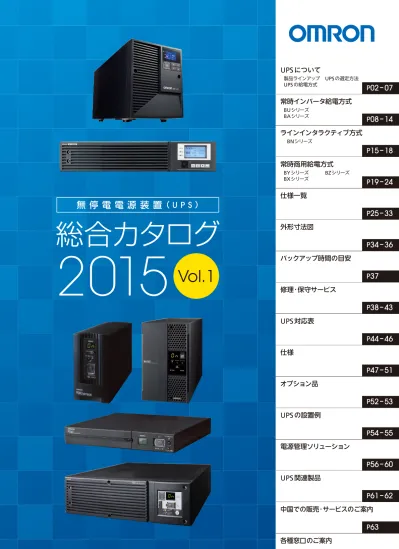

総合カタログ

2015

Vol.1

無停電電源装置

( U P S )

仕様一覧

P

25 – 33

P

19 – 24

P

15 – 18

P

08 – 14

P

02 – 07

外形寸法図

P

34 – 36

バックアップ時間の目安

P

37 修理・保守サービス

P

38 – 43

UPS

対応表

P

44 – 46

仕様

P

47 – 51

オプション品

P

52 – 53

UPS

の設置例

P

54 – 55

電源管理ソリューション

P

56 – 60

UPS

P

61 – 62

中国での販売・サービスのご案内

各種窓口のご案内

P

63 裏表紙

常時商用給電方式

BYシリーズ BXシリーズ BZ シリーズ BNシリーズ

ラインインタラクティブ方式

BUシリーズ BAシリーズ

常時インバータ給電方式

UPS

について

製品ラインアップ UPSの給電方式 UPSの選定方法

(2)

常時インバータ給電方式 U P S ラインインタラクティブ方式 U P S 常時商用給電方式 U P S 仕様一覧外形寸法図バックアップ時間の目安修理・保守サービス U P S 対応表仕様オプション品設置例電源管理ソリューション U P S 関連製品中国販売案内 02 常時インバータ給電方式 U P S ラインインタラクティブ方式 U P S 常時商用給電方式 U P S 仕様一覧外形寸法図バックアップ時間の目安修理・保守サービス U P S 対応表仕様オプション品設置例電源管理ソリューション U P S 関連製品中国販売案内 03 P S について P S について

オムロン無停電電源装置（UPS）ラインアップ

新製品のご案内

無停電電源装置（

UPS

）

_PC

_{サーバや産業機器を電源トラブルから守る}

オムロン

UPS

は、コンパクトで設置場所を選ばない

SOHO

・オフィス向け製品から、組み込み用途にも対応する

FA

・産業機器業界向けの製品まで多彩なラインアップをご用意しています。お客様のニーズに応じてお選びいただけることはもちろん、全機種

3

年の保証期間を設けるなど、信頼の品質でお応えします。

BA100R

BA75T

BA100T

バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ 出力容量 1000VA 800W 出力容量 750VA 600W 出力容量 1000VA 800W

NEW

¥110,000

（税抜価格）メーカー希望小売価格

BA100T

／

BA75T

本体サイズ

W128

×

D345

×

H215mm

本体サイズ

W438

×

D315

×

H85mm

BA100R

¥96,000

（税抜価格）メーカー希望小売価格

¥110,000

（税抜価格）メーカー希望小売価格 UL1778認証品

使えるシーンが広がるコンパクトな常時インバータ

UPS

常時インバータ給電方式

UPS

として、驚きのサイズです。

機能を絞り込むことで､この低価格を実現

産業機器、装置組込み用途に必要な機能のみに絞り込むこと

で、この低価格を実現しました。

「バイパス機能」標準装備

万が一制御不能な故障が発生した場合でも接続機器に対する電

力供給を継続できます。

Simple Shutdown Software

が無償ダウンロード可能

ソースコードを公開しているので、簡単に組込みで使用できます。

消費電力を抑える自動切替式常時インバータ給電方式

常時インバータ給電方式と常時商用給電方式を、効率よく自動

で切り替えます。消費電力を抑え、電気代を低減します。

接点インタフェース､リモート

ON

／

OFF

を標準装備

3 機種とも縦置き／横置きが可能

標準で本体

3 年保証＋バッテリ

3 年間無償提供サービス

常時インバータ給電方式

UPS で、このサイズ !

正弦波出力 （バックアップ時）

3

年保証 UPS本体

3

年間 無償提供 バッテリ 無償ダウンロード 自動シャット ダウンソフト 無償ダウンロード 自動シャット ダウンソフト 無償ダウンロード 自動シャット ダウンソフト 長寿命バッテリ

5

_年

5

長寿命バッテリ 年

5

長寿命バッテリ 年 出力コンセント数

4

端子台 出力コンセント数

4

端子台 出力コンセント数

4

端子台

5

バックアップ時間 分

6

5

バックアップ時間 分＊2 ＊1 ＊2 ＊1 ＊1 ＊2

＊1 Simple Shutdown Software　＊2周囲温度25℃の場合。

端子台型 AC入力 端子台型 AC入力 端子台型AC入力 5kVA BU5002RWL BU3002RWL BU300RW BN300R BN300T BN150T BN100T BN75T BY75SW BX75SW BX50FW BX50F BX35F BZ50LT2 BZ35LT2 BY120S BY80S BY50S BY35S

BY50FW BN50T BN220T BN150R BN150XR BN75R BU200RW BU100RW BU150SW BU100SW

BA100R BA100T BA75T

BU75SW BU50SW BU100RE BU60RE

BU75RW

BU3002SW BU1002SW

BU2002RWL BU1002RW

3kVA 2kVA 1.5kVA 1kVA 750VA 500VA 350VA

常時インバータ給電方式ラインインタラクティブ方式常時商用給電方式

5kVA 3kVA 2kVA 1.5kVA 1kVA 750VA 500VA 350VA

NEW NEW NEW

正弦波 200V 100V 100V 100V 100V 正弦波 正弦波 正弦波 矩形波 高効率 高効率 高効率 小型／給電方式切替 小型／給電方式切替 小型／給電方式切替 －10～55℃対応－10～55℃対応

当社同等機種との奥行

BU100RWとの比較 BU100SWとの比較

－

15.9 cm

当社同等機種との体積比

約

74 %

(3)

長寿命 タイプ 標準 タイプ 常時インバータ給電方式 U P S ラインインタラクティブ方式 U P S 常時商用給電方式 U P S 仕様一覧外形寸法図バックアップ時間の目安修理・保守サービス U P S 対応表仕様オプション品設置例電源管理ソリューション U P S 関連製品中国販売案内 04 常時インバータ給電方式 U P S ラインインタラクティブ方式 U P S 常時商用給電方式 U P S 仕様一覧外形寸法図バックアップ時間の目安修理・保守サービス U P S 対応表仕様オプション品設置例電源管理ソリューション U P S 関連製品中国販売案内 05 P S について P S について

オムロン UPS の安心ポイント

電源管理ソリューション

UPS 関連製品

＊1一部対象外機種がございますので、P25∼33の仕様一覧でご確認ください。　＊2一部対象外機種がございますので、P25∼33の仕様一覧の自動バッテリチェック機能の項目をご確認ください。＊3交換用バッテリパック（別売）の型式などはP48の交換用バッテリ一覧でご確認ください。また、ホットスワップ対応につきましては一部対象外機種がございますので、こちらもP48の交換用バッテリ一覧でご確認ください。

UPS の選定方法

オムロンではお客様の使用目的や電源環境に応じて選べる多彩なラインアップをご用意しています。

接続機器と電源環境から、給電方式を選びます。

UPS

に接続したい機器全ての総容量を計算してください。

バックアップ時間を決めてください。

欧州連合EU域内で取り扱う電気電子機器に含まれる有害物質を制限するRoHS＊_指令が₂₀₀₆_年₇_月₁_日に施行されました。当社ではこのRoHS指令への対応に取り組んでいます。 RoHS指令への対応とは、RoHS規制化学物質（鉛（Pb）・水銀（Hg）・カドミウム（Cd）・六価クロム（Cr6＋）・ポリ臭化ビフェニール類（PBB）・ポリ臭化ジフェニルエーテル類（PBDE）の6物質）の使用禁止を言います。

PFC

回路

＊

_{を内蔵したパソコンに矩形波出力}

_UPS

_{を接続すると問題が発生する場合があります。}

＊ PFC：力率改善の略称。PCの電源が出す高調波を抑制する目的で、最近のデスクトップPCの電源には高い確率で搭載されています。また

「80plus」や「EnergyStar5.0」のロゴの付いたPCやATX電源はほぼ全てPFC回路を内蔵しています。

厳しい環境でも安定した電源環境を確保

❶機器の電源容量を確認してください。機器の側面、仕様書もしくは マニュアルなどをご覧いただき、不明な場合は各メーカーへお問い合わせください。出力容量はVA（ボルト・アンペア）、W（ワット）、A（アンペア）といった単位で記載されていますが、機器によって記載が異なります。 ❷機器の容量が分かりましたら、右の計算式でVAとWの各総容量を算出してください。 ❸VAとWの総容量はUPSの接続容量となります。❷で算出された総容量よりもVA・Wともに大きい数字が記載されているUPSを探してください。UPSの出力容量は各製品情報ページのアイコンで確認できます。電源異常時にサーバやPCなどの接続機器をシャットダウンするために必要なバックアップ時間を決め、その時間の2倍以上のバックアップ時間がUPSで確保できるか確認してください。バッテリが劣化したときは、バックアップ時間が初期値の半分以下になっていますので、バックアップ時間は2倍以上ゆとりを持たれることをお勧めします。機種の選定に関してはSTEP1、STEP2で絞り込まれた型式のうち必要バックアップ時間をカバーできるものを選定ください。バックアップ時間の目安はP37 を参照ください。

情報機器等の状態を監視し電源を自動リブート／

遠隔操作／スケジュール管理

＊ Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment

交流安定化電源装置

（CVCF）

SNMP

／

Web

カード

_{自動シャットダウンソフト}

_{接点信号入出力カード}

リモート電源制御装置

SC20G2

P59

PowerAct Pro

P56

RE100FW2

／

RE60FW2

P61

RC1504A

P62

SC07

P49

SC05

P49

SC08

P49

長寿命バッテリ搭載

＊1

お客様でバッテリ交換できるイージーメンテナンス

＊3

オープンソースソフト／

UPS

ライブラリ／プロトコル公開

安心の全機種

3 年保証＋バッテリ

3 年間無償提供

UPS

リプレイスサービス

自動バッテリチェック機能搭載

＊2 電源容量の計算方法 VA総容量＝ _{そのまま足す} W÷力率＋（A×100） W総容量＝ VA×力率 _{そのまま足す} ＋（A×100）×力率＋＋機器の表示はVAの場合機器の表示はWの場合機器の表示がAの場合 バックアップ時間 ＝ 必要時間 ×

2

倍以上 自家発電機やトランスと組み合わせて使用する場合は、必ず事前に動作確認を行ってください。

UPS

が正常に動作しない場合があります。 詳しくはP60 詳しくはP38 詳しくはP48 詳しくはP38

UPS

と接続機器の

ネットワーク管理を強化

ネットワークで

_UPS

_{と接続機器を一元管理する}

UPS

と組み合わせて使うことで､より有効にお客様のシステムの電源を管理するための様々なソフトやオプションのハード機器をご用意しています｡ UPSは機種によって接続できるコンセント数が違います。製品紹介ページのアイコンでご確認ください。もしコンセント数が足りない場合は、市販のテーブルタップを使用していただければコンセント数を増やすことが可能です。 ※UPSの出力容量を越えないようにしてください。 ご注意！ 電力の使用効率のことで、コンピュータ機器の力率は通常0.6∼1.0くらいです。力率は機器によって異なりますが、計算の際、不明な場合は、VA 総容量を算出する場合の力率は0.6で、W総容量を算出する場合の力率は1.0で計算してください。 ※計算例をホームページに記載しておりますので、ぜひご覧ください。 力率とは？ 大事な機器を囲む電源の状態を指します。基本的には電圧が安定して波形が正常な状態が望ましいのですが、例えば近くで容量の大きな電気製品が起動すると周囲の電圧が一時的に下がったり、近隣の工場の影響で電圧が不安定になったり波形がひずんだりします。それが原因で、機器やデータに支障をきたすことがあります。 電源環境とは？ ＊ UPSに接続する機器は、P06∼07のご注意を参照してください。従来のシール鉛バッテリの寿命を大幅に向上させた長寿命タイプのシール鉛バッテリを搭載しています。従来のバッテリよりメンテナンスのコストや手間を削減できます。 UPS自身が定期的に（約4週間に1回）バッテリが劣化していないかチェックし、バッテリ交換時期にはサインを表示します。いざ停電など電源障害が発生したときに、「バックアップできない」といったトラブルを未然に防ぐことができます。 UPS本体の3年保証（無償修理対応）に加え、全機種バッテリ3年間無償提供です。 ※ご購入日より1ヵ月以内にご愛用者登録をしていただいた場合に限り、バッテリ無償提供が適用されます。ご愛用者登録は当社ホームページから、または製品付属のご愛用者登録カードで行ってください。今まで使用されていた当社製UPSや古くなった使用済みバッテリは当社にて無料でお引取りいたします。さらに、当社製UPSを新規にご購入いただいた場合、使用済みの他社製UPSも無料でお引取りいたします。お客様独自のアプリケーション、特定OS用アプリケーションソフトの開発にお役立てください。交換用バッテリパック（別売）をお買い上げいただくことにより、お客様でバッテリ交換が可能です。劣化したバッテリをお客様で簡単に交換できますので、UPS本体ごと当社へ送っていただく方法に比べ、効率的なメンテナンスが可能です。

ネットワーク経由で

自動的にシャットダウン

接点信号入出力の接続機器と

UPS

の接続用

ホットスワップ対応 UPS_{必要がありません。}の電源を停止せずに交換できますので、システムを停止する

1

2

3 STEP

STEP

無停電電源装置（UPS）の環境への取組み 常時商用給電方式 （矩形波出力BX／BZシリーズ） ラインインタラクティブ方式 （BNシリーズ） 常時商用給電方式 （正弦波出力BYシリーズ） 常時インバータ給電方式 （BU／BAシリーズ） Yes Yes Yes Yes Yes No No No パソコンワークステーション小型NAS ネットワーク機器パソコン周辺機器 PCサーバストレージ PLC FA・産業機器接続する機器は？接続機器は入力力率が改善された電源（PFC）である。停電発生時などの切替により電力供給が途切れてはならない。（10msec以下または無瞬断）電源環境が安定している

(4)

常時インバータ給電方式 U P S ラインインタラクティブ方式 U P S 常時商用給電方式 U P S 仕様一覧外形寸法図バックアップ時間の目安修理・保守サービス U P S 対応表仕様オプション品設置例電源管理ソリューション U P S 関連製品中国販売案内 06 常時インバータ給電方式 U P S ラインインタラクティブ方式 U P S 常時商用給電方式 U P S 仕様一覧外形寸法図バックアップ時間の目安修理・保守サービス U P S 対応表仕様オプション品設置例電源管理ソリューション U P S 関連製品中国販売案内 07 P S について P S について

給電方式とは、通常時やバックアップ運転時に電力を供給する方式のことです。主に、以下の給電方式があります。

ご使用の環境に応じてお選びください。

UPS はなぜ必要 ?

用語解説

UPS（無停電電源装置：Uninterruptible Power Supply）は､もともと金融機関のオンラインシステムなど重要なシステムを停電や落雷などの電源トラブルから守

る電源バックアップ用の機器として普及してきました｡電源供給が安定している日本ではUPSの必要性を感じないかもしれませんが､人間が感知できない瞬停などは実は頻繁に起こっているのです｡ますます複雑化､高度化するネットワーク上で､高性能機器を安定稼働させ､ハードディスクの破損や情報の喪失を防ぐために､オムロンのUPS製品をお役立てください。直流を交流に変換する機能を持つ回路です。停電時はバッテリの直流出力を交流に変換して出力します。インバータからは常に安定した電圧が出力できます。通常は停電時に備えて商用電源からバッテリを充電します。停電時はバッテリからの直流電力をインバータで交流に変換して出力します。商用電源の入力によりバッテリを定電圧で充電するための直流電圧を出力します。商用電源の交流電圧を直流に変換してインバータへ電力を供給します。インバータは停電時にバッテリからの直流電圧で動作させるために、直流入力で動作するよう設計されています。「商用直送回路」と言うこともあります。インバータを迂回して商用電源の電力を直接出力に供給します。インバータの過負荷時、UPS内部の故障時などにバイパスへ切り替えて出力します。給電方式 _UPSオムロン_{シリーズ名} 停電電圧変動周波数変動瞬時電圧低下雷サージノイズ波形歪み常時インバータ給電方式 BU／BA ◎ インバータにより◎ 出力電圧調整 ○ ◎ 出力側は無瞬断 ◎ ◎ ノイズを除去して出力 ◎ 歪みを矯正して出力ラインインタラクティブ方式 BN ○ AVR○により出力電圧調整 ○ ○ 出力側は10msec以内 ○ ーー常時商用給電方式 BY／BX／BZ ○ _{入力をスルーで出力}ー ○ _出力側は○ 10msec以内 ○ ーー通常運転時は商用電源からの電力を、インバータを経由して出力し、同時にバッテリへも充電します。インバータは電源に含まれるノイズを取り除き、常に電圧値を調整するので安定した給電が可能となります。また、バックアップ運転に切り替わる際の瞬断もありません。通常運転時は商用電源と同期しながら、入力電圧の状況に応じて昇圧変換（入力電圧が低い時）または降圧変換（入力電圧が高い時）を行うため、一定電圧の安定した給電が可能です。また、バックアップ運転に切り替わる際の瞬断もありません。通常運転時は商用電源からの電力をそのままスルーで出力し、同時にバッテリへ充電してバックアップ運転に備えます。電源異常が発生してからバッテリ給電によるインバータ運転に切り替わるまで瞬断が起こりますが、パソコンやサーバなどの一般的なOA機器ではほとんど問題がありません。基本構造は常時商用給電方式と同じですが、AVR（電圧安定化）機能が付加されています。電圧を変換するトランスを経由することで、通常時でも電圧をAC100V出力に近づけるよう調整し、安定的に電圧を供給することが可能です。 UPS給電方式と電源障害への効果

常時インバータ給電方式

＊1

_{ラインインタラクティブ方式}

＊1＊2

常時商用給電方式

＊1＊2

常時インバータ給電方式

（高効率）

＊1 正弦波出力UPS：絶縁トランス、変圧トランス等の誘導性の機器は出力側に接続しないでください。過電流により無停電電源装置（UPS）が故障することがあります。コイル、モータ等の誘導性の機器を接続する場合は、必ず事前に十分な評価を実施してください。なお、掃除機など大きなエネルギーが返ってくるような負荷は接続しないでください。 矩形波出力UPS：絶縁トランス、変圧トランス、コイル、モータ等の誘導性の機器は出力側に接続しないでください。過電流により無停電電源装置（UPS）が故障することがあります。入力力率が改善された電源（PFC）の保護には使用できません。絶縁トランス、変圧トランス等の誘導性の機器は出力側に接続しないでください。過電流により無停電電源装置（UPS）が故障することがあります。コイル、モータ等の誘導性の機器を接続する場合は、必ず事前に十分な評価を実施してください。なお、掃除機など大きなエネルギーが返ってくるような負荷は接続しないでください。コイル、モータ等の誘導性の機器を接続する場合は、必ず事前に十分な評価を実施してください。なお、掃除機など大きなエネルギーが返ってくるような負荷は接続しないでください。コイル、モータ等の誘導性の機器を接続する場合は、必ず事前に十分な評価を実施してください。なお、掃除機など大きなエネルギーが返ってくるような負荷は接続しないでください。 ご注意！ ご注意！ ご注意！ ご注意！

BU

シリーズ

P09-13

BN

シリーズ

P15-18

BZ

シリーズ

P24

BX

シリーズ

P22-23

BY

シリーズ

P19-20

BU

シリーズ

P08

＊1レーザプリンタ、複写機など、間欠的に大電流が流れる装置を接続しないでください。また、交流電流の半サイクルのみで電流が流れる半波整流器機を接続しないでください。　＊2ご使用の条件によっては出力電圧が瞬間的に仕様範囲外になる場合があります。より安定したAC電源を必要とする機器をバックアップする場合は、常時インバータ給電方式のUPSを使用してください。バックアップ運転に切り替わる際の瞬断がないので、出力電圧・周波数の高い安定性が必要とされる機器や入力電圧の変化が大きく、電源環境が不安定な場所での用途に適しています。電源電圧の変化が比較的小さい環境でのサーバやOA機器の保護に適しています。オフィス・家庭など電源電圧の変動がほとんどない商用電源環境でのOA機器の保護に適しています。電源の安定供給無停電コンピュータ電源のスケジュール管理停電時の自動シャットダウンシステムの異常停止によるハードウェアの破損復旧作業のコスト負担、手間業務停止などバックアップ運転に切り替わる際の瞬断がないので、高い安定性が必要とされる機器の保護に適しています。 ［特　長］ ［特　長］ ［特　長］ ［特　長］ ［接続機器］ ［接続機器］ ［接続機器］ ［接続機器］ ●_{常に安定した出力} ●_{出力波形は正弦波} ●バックアップ切替時の瞬断がない ●「AC→DC→AC」の電力変換を行わないため高効率 ●出力波形は正弦波 ●バックアップ切替時の瞬断がない ●_●通常時_{小型・軽量}UPS内部の消費電力が少ない ●_{出力波形は正弦波出力（}_BY_{シリーズ）と矩形波出力（}_BX／BZ シリーズ）の2種類 ●_AVR_{（電圧安定化）機能により常時商用給電方式より安定} した電圧で供給可能 ●_{出力波形は正弦波} ●高機能でありながら比較的安価な価格設定 ●_PCサーバ ●ストレージ ●PLC、FA・産業機器 ●_PCサーバ ●ストレージ ●PLC、FA・産業機器 ●●正弦波出力_{矩形波出力}UPS _UPS・パソコン_{・ハブ、ルータなどのネットワーク関連機器} ・小型サーバ・小型NASなどのパソコン周辺機器 ●_PCサーバ ●ストレージ UPS使用時の場合 UPS未使用時の場合 おすすめの環境 おすすめの環境 おすすめの環境 インバータ バッテリ 充電回路 整流回路 バイパス回路 おすすめの環境 データの損失やファイル破損

UPS の給電方式

充電回路（コンバータ）インバータトランスリレーバッテリバイパス入力通常時バックアップ運転時出力充電回路（コンバータ）インバータリレーバッテリバイパス BYシリーズ BX／BZシリーズ入力通常時バックアップ運転時出力バッテリ昇圧コンバータ入力電力変換部（AC→AC／DC→AC）昇圧回路／降圧回路充電回路（コンバータ）出力通常時バックアップ運転時充電回路（コンバータ）バッテリ通常時バックアップ運転時入力整流回路インバータ出力

(5)

P S についてラインインタラクティブ方式 U P S 常時商用給電方式 U P S 仕様一覧外形寸法図バックアップ時間の目安修理・保守サービス U P S 対応表仕様オプション品設置例電源管理ソリューション U P S 関連製品中国販売案内 08 P S についてラインインタラクティブ方式 U P S 常時商用給電方式 U P S 仕様一覧外形寸法図バックアップ時間の目安修理・保守サービス U P S 対応表仕様オプション品設置例電源管理ソリューション U P S 関連製品中国販売案内 09 常時インバータ給電方式 U P S 常時インバータ給電方式 U P S

産業機器､組込み用途に最適な

UPS

入出力端子台標準装備／CEマーキング適合／UL規格取得／リモートON／OFF標準装備

UPS

の状態がひと目でわかる

LCD

搭載

アイコンと文字による表示で、様々な設定もLCDを見ながら変更可能。

出力電圧

200V

／

100V

を選択可能

100V系の機器とトランスなしで直接接続することができます。 ※バイパス動作時は入力電圧をそのまま出力するため、100V出力設定の場合は、接続機器を保護するために出力が停止します。

安定性が求められるシステムに最適

(バイパス機能標準装備） UPSでは最上位とされる常時インバータ給電方式（高効率）のため､入力電圧の変動に影響を受けず出力電圧は常に安定。また､万が一制御不能な故障が発生した場合でも接続機器に対する電力供給を継続できるバイパス機能を標準装備しています｡

Windows

／

Linux

／

Macintosh

※

_／

_Unix

_{対応の自動シャット}

ダウンソフトを標準添付

詳しくはP56-60 ※ BU3002RWL／BU2002RWLは別売SNMPカードが必要。信号カード増設スロット外部接点コネクタ AC入力過電流保護 RS-232Cコネクタ入力端子台出力端子台＊BU2002RWLは、冷却ファンが1個になります。電源 AC200～240V 専用ケーブル負荷機器信号カード増設スロット AC入力過電流保護出力端子台外部接点コネクタ RS-232Cコネクタ電源出力コンセント LAN PCサーバ NEMA L6-30Pプラグ 3Pコンセント RS-232Cコネクタフレームグランド外部接点コネクタ AC入力過電流保護入力端子台出力端子台専用ケーブル負荷機器信号カード増設スロット電源 AC200～240V

BU

シリーズ

常時インバータ給電方式

( 高効率 )

オンサイト

常時インバータ給電方式

保守パック 無償保証延長 サービスパック & 正弦波出力 （バックアップ時） （BU-5002RWLのみ）

3

年保証 UPS本体

3

年間 無償提供 バッテリ P37 P47 バックアップ時間の目安自動シャットダウンソフト選択表 主な接続機器 FA・産業機器

さまざまな用途で使える

200V

系ラックマウント型

主な接続機器 FA・産業機器

出力容量

1000VA

／

_800W

タイプ

200V

系ラックマウント型

UPS

出力容量

2000

∼

_5000VA

のラインアップ

＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度25℃の場合。＊3別売SNMPカードが必要。＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度25℃の場合。

BU3002RWL

BU5002RWL

BU2002RWL

¥484,000（税抜価格）メーカー希望小売価格 ¥830,000（税抜価格）メーカー希望小売価格 ¥308,000（税抜価格）メーカー希望小売価格 200V仕様 200V仕様 200V仕様非家庭用コンセント型 標準添付 自動シャット ダウンソフト 出力容量 5000VA 3500W 定格入力電圧 AC200 ∼240V バッテリ交換可 ホット スワップ 端子台型AC入力 端子台型 AC入力 端子台 出力コンセント数 端子台 出力コンセント数 縦置き金具付縦置き金具付 SNMP 対応可能 SNMP対応可能 ［接続例］BU3002RWL／BU2002RWL ［接続例］BU5002RWL ［接続例］BU1002RW

UPS

自動停止機能

［特許第4543328号］ LCD画面により､UPS本体に予め｢最大バックアップ時間｣を設定することができます。この機能を使用すれば､PC及びシャットダウンソフトを使用せずにUPSを自動停止することができ､バッテリの不要な消費を抑えることができます。

UPS

本体

3 年保証＋バッテリ

3 年間無償提供サービス

詳しくはP38

入力電圧

200 ∼

240V

対応

入力電圧200V／208V／220V／230V／240Vに対応しているため、幅広い用途に使用できます。

バッテリはお客様で交換可能

（ホットスワップ対応） バッテリはお客様自身で簡単に交換することが可能。保守時に当社へ送付する手間とコストを削減できます。

縦置き金具､サポートアングルを標準添付

オプション

BUP5002RW

¥65,000（税抜価格）メーカー希望小売価格 キャスターユニット

BUX5002R

¥9,400（税抜価格）メーカー希望小売価格 ケーブルクランプ

BUX3002R

¥10,200（税抜価格）メーカー希望小売価格 ケーブルクランプ ※BU5002RWL用です。 ※ BU3002RWL／ BU2002RWL用です。 交換用バッテリ一覧 UPS型式バッテリ型式バッテリ質量メーカー希望小売価格 BU5002RWL BUB3002RW_（₂_個必要） 17kg ¥85,000( 税抜価格) BU3002RWL BUB3002RW BU2002RWL BUB2002RW 11kg ¥65,000( 税抜価格)

産業機器､組込み用途に最適な

UPS

入出力端子台標準装備／CEマーキング適合／UL規格取得／リモートON／OFF標準装備

UPS

の状態がひと目でわかる

LCD

搭載

アイコンと文字による表示で、様々な設定もLCDを見ながら変更可能。バッテリ寿命もひと目でわかります。

出力電圧

200V

／

100V

を選択可能

100V系の機器とトランスなしで直接接続することができます。 ※バイパス動作時は入力電圧をそのまま出力するため、100V出力設定の場合は、接続機器を保護するために出力が停止します。

安定性が求められるシステムに最適

（バイパス機能標準装備） UPSでは最上位とされる常時インバータ給電方式のため､入力電圧の変動に影響を受けず出力電圧は常に安定。また､万が一制御不能な故障が発生した場合でも接続機器に対する電力供給を継続できるバイパス機能を標準装備しています。

UPS

自動停止機能

［特許第4543328号］ LCD画面により､UPS本体に予め｢最大バックアップ時間｣を設定することができます。この機能を使用すれば､PC及びシャットダウンソフトを使用せずにUPSを自動停止することができ､バッテリの不要な消費を抑えることができます。

周波数の非同期運転が可能

発電機などの周波数が変動する環境でも安定した周波数を出力します。 ※非同期運転時の入力周波数範囲は40∼70Hz

Windows

／

Linux

／

Macintosh

※

_／

_Unix

_{対応の自動シャット}

ダウンソフトを標準添付

詳しくはP56-60 ※別売SNMPカードが必要。

UPS

本体

3 年保証＋バッテリ

3 年間無償提供サービス

詳しくはP38

入力電圧

200 ∼

240V

対応

入力電圧200V／208V／220V／230V／240Vに対応しているため、幅広い用途に使用できます。

「長寿命バッテリ」搭載

期待寿命5年という長寿命バッテリを搭載。トータルのランニングコストを低減します。※バッテリの寿命は、使用環境によって異なります。

バッテリはお客様で交換可能

（ホットスワップ対応） バッテリはお客様自身で簡単に交換することが可能。保守時に当社へ送付する手間とコストを削減できます。

縦置き金具､サポートアングルを標準添付

オプション

BUX1002R

¥7,100（税抜価格）メーカー希望小売価格 ケーブルクランプ 交換用バッテリ一覧 UPS型式バッテリ型式バッテリ質量メーカー希望小売価格 BU1002RW BUB1002RW 9.5kg ¥45,000( 税抜価格) バッテリ交換可 ホット スワップ 接点信号 ネットワーク 出力容量 2000VA 1400W 定格入力電圧 AC200 ∼240V 標準添付 自動シャット ダウンソフト 接点信号 ネットワーク バッテリ交換可 ホット スワップ 端子台型AC入力 端子台 出力コンセント数 出力容量 3000VA 2100W 定格入力電圧 AC200 ∼240V 標準添付 自動シャット ダウンソフト 接点信号 ネットワーク ステータス画面寿命確認画面電力変換部（AC→AC／DC→AC）昇圧回路／降圧回路通常時バックアップ運転時バッテリ昇圧コンバータ入力出力充電回路（コンバータ） UPSの給電方式

常時インバータ給電方式（高効率）

通常運転時は商用電源と同期しながら､入力電圧の状況に応じて昇圧変換（入力電圧が低い時）または降圧変換（入力電圧が高い時）を行うため､一定電圧の安定した給電が可能です。また､バックアップ運転に切替る際の瞬断もありません。＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度25℃の場合。＊3別売SNMPカードが必要。

BU1002RW

¥145,000（税抜価格）メーカー希望小売価格 200V仕様 標準添付 自動シャット ダウンソフト 出力容量 1000VA 800W 定格入力電圧 AC200 ∼240V UL1778認証品縦置き金具付 バッテリ交換可 ホット スワップ 接点信号 ネットワーク ステータス画面寿命確認画面 SNMP 対応可能 （標準添付） UL1778 認証品 UL1778認証品 RS-232C RS-232C RS-232C RS-232C

5

長寿命バッテリ 年＊2 ＊2 ＊2 ＊2 ＊1 出力コンセント数 2 端子台

5

バックアップ時間 分＊1 ＊1

5

3.5

バックアップ時間 分＊3 ＊3 ＊3

(6)

使いやすさにこだわった､優れたメンテナンス性

●_UPS_{の状態がひと目で分かる} ｢状態表示ウインドウ｣と｢バッテリ交換表示LED｣搭載 ●_{お客様自身で簡単にバッテリ交} 換が可能。しかもUPSを停止させずに交換可能（ホットスワップ対応） ●_{誤操作を防止する｢電源スイッ} チカバー｣付

縦置き金具､サポートアングルを標準添付

UPS

自動停止機能

［特許第4543328号］ UPS設定ユーティリティソフトを使用することによりUPS本体に予め「最大バックアップ時間」を設定することができます。この機能を使用すれば、PC 及びシャットダウンソフトを使用せずにUPSを自動停止することができ、バッテリの不要な消費を抑えることができます。

産業機器､組み込み用途に最適なコンパクト

UPS

●₄_{種類の電源電圧に対応（}_100V／110V／115V／120V） ●_UL1778／CEマーキング適合／RoHS対応 ●リモートON／OFF標準装備

別売の

SNMP

／

Web

カード

（SC20G2／SC20G）

_{を使用すれば､}

ネットワーク経由で

UPS

の遠隔監視が可能

交換用バッテリ一覧 UPS型式バッテリ型式バッテリ質量メーカー希望小売価格 BU100RE BUB100RE 9.5kg ¥65,000( 税抜価格) BU60RE BUB60RE 7kg ¥52,000( 税抜価格) ＊ USB通信とシリアル通信は同時に使用できません。電源出力コンセント（C13）リモートON／OFFコネクタ接点信号コネクタ出力端子台専用ケーブル（RS-232CまたはUSB） USBコネクタ＊ RS-232Cコネクタ＊バッテリ接続コネクタアース線は「接地端子」に接続してください。アース端子パソコン NEMA L6-15P AC200～240V NEMA L6-15R 出力側コンセントがC13でない場合は、出力端子台に（2台）接続してください。 USBコネクタ＊ RS-232Cコネクタ＊＊USB通信とシリアル通信は同時に使用できません。リモートON／OFFコネクタ接点信号コネクタ電源出力コンセント（C13）電源出力コンセント（C19）専用ケーブル（RS-232CまたはUSB） AC200～240V パソコン出力端子台 NEMA L6-20P NEMA L6-20R バッテリ接続コネクタ出力側コンセントがC13でない場合は、出力端子台に（2台）接続してください。接点信号コネクタ RS-232Cコネクタ電源出力コンセントバッテリ増設コネクタ（BU100REのみ）専用ケーブル（RS-232C） PCサーバ 3P-2P 変換プラグアース端子 NEMA5-15P プラグ 3Pコンセント 2Pコンセント AC100V入力プラグ

BU

シリーズ

常時インバータ給電方式

オンサイト 保守パック 無償保証延長 サービスパック & 正弦波出力 （バックアップ時） （BU-2SWシリーズのみ）

3

年保証 UPS本体 P37 P47 バックアップ時間の目安自動シャットダウンソフト選択表 主な接続機器 FA・産業機器

過酷な温度環境下（−

10 ∼

55 ℃）でも使用可能な

UPS

入出力電圧

200 ∼

240V

対応

常時インバータ給電方式の

UPS

＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度20℃の場合。＊3別売SNMPカードが必要。＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度20℃の場合。＊3別売SNMPカードが必要。

BU3002SW

¥336,000（税抜価格）

BU1002SW

メーカー希望小売価格 ¥160,000（税抜価格）メーカー希望小売価格 200V仕様 200V仕様非家庭用コンセント型コンセント型非家庭用 標準添付 自動シャット ダウンソフト 標準添付 自動シャット ダウンソフト 出力容量 3000VA 2100W 出力容量 1000VA 700W 定格入力電圧 AC200 ∼240V 定格入力電圧 AC200 ∼240V UL1778認証品 UL1778認証品［接続例］BU1002SW ［接続例］BU3002SW ［接続例］BU100RE／BU60RE

入出力電圧

200 ∼

240V

対応、常時インバータ給電方式

●_{最上位とされる常時インバータ給電方式のため、入力電圧の変動に影響を} 受けず出力電圧は常に安定。 ●_{入出力電圧}_200V／220V／230V／240Vに対応しているため、幅広い用途に使用できます。

業界トップクラスの幅広い入力電圧範囲

（145∼276V）幅広い入力電圧範囲（145∼276V）のため、電圧変動の激しい場所でも使用可能。

産業機器、組み込み用途に最適なコンパクト

UPS

●_CE_{マーキング適合／}_UL_規格取得●リモートON／OFF機能標準装備 ●_{出力用端子台}_標準装備

USB

／

RS-232C

／接点信号

通信用インタフェース標準装備

UPS

自動停止機能

Windows

／

Linux

／

Macintosh

／

Unix

対応の自動シャットダ

ウンソフトを標準添付

詳しくはP56-60

「長寿命バッテリ」搭載

期待寿命4∼5年という長寿命バッテリを搭載。トータルのランニングコストを低減します。※バッテリの寿命は、使用環境によって異なります。

出力コンセント制御

［特許第3711557号］ UPSの出力コンセント毎に、起動／停止させる時間を設定できます。例えば、ストレージ機器を先に起動させて、2分後にサーバを起動させることもできます。また起動時の突入電流対策としても有効です。

使いやすさにこだわった、優れたメンテナンス性

●_UPS_{の状態がひと目で分かる「状態表示ウインドウ」} と「バッテリ交換表示LED」搭載 ●_{お客様自身で簡単にバッテリ交換／ファン交換が可能。} しかもUPSを停止させずに交換可能（ホットスワップ対応） ●_{誤操作を防止する「電源スイッチカバー」付}

コールドスタート対応

AC入力がない状態でもUPSを起動し、UPSからAC出力させることが可能。

UPS

本体

3 年保証＋バッテリ

3 年間無償提供サービス

詳しくはP38 オプション

BUP300S

¥9,800（税抜価格）メーカー希望小売価格 縦置き固定金具

BUP100S

¥9,800（税抜価格）メーカー希望小売価格 縦置き固定金具 ※BU3002SW用です。 ※BU1002SW用です。 交換用バッテリ一覧 UPS型式バッテリ型式バッテリ質量メーカー希望小売価格 BU3002SW _（BP150XS₂_個必要） 8.3kg ¥37,200( 税抜価格) BU1002SW BP100XS 8.3kg ¥32,800( 税抜価格)

過酷な温度環境下

（−10∼55℃）

でも使用可能

屋内の空調設備のない場所など､厳しい温度環境下での使用が可能です。

｢超長寿命バッテリ」搭載

期待寿命8年（25℃環境下）という超長寿命バッテリ搭載。トータルのランニングコストを低減します。※バッテリの寿命は、使用環境によって異なります。

広い入力電圧範囲

（75∼143V）

_に対応

広い入力電圧範囲（75∼143V）のため､電圧変動の激しい場所でも使用可能。

安定性が求められるシステムに最適

(バイパス機能標準装備） UPSでは最上位とされる常時インバータ給電方式のため､入力電圧の変動に影響を受けず出力電圧は常に安定。また､万が一制御不能な故障が発生した場合でも接続機器に対する電力供給を継続できるバイパス機能を標準装備しています。

周波数の非同期運転が可能

発電機などの周波数が変動する環境でも安定した周波数を出力します。 ※非同期運転時の入力周波数範囲は40∼70Hz

Windows

／

Linux

／

Macintosh

※

_／

_Unix

_{対応の自動シャット}

ダウンソフトを標準添付

UPS

本体

3 年保証＋バッテリ

3 年間無償提供サービス

詳しくはP38

バッテリの増設が可能

（BU100REのみ）増設用のバッテリユニット（BUM100RE）を3台まで増設し､バックアップ時間を延長することができます。バックアップ時間の目安（800W負荷時､周囲温度25℃､バッテリ初期状態） 1台増設時…25分､2台増設時…48分､3台増設時…75分 バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ ＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度25℃の場合。＊3別売SNMPカードが必要。＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度25℃の場合。＊3別売SNMPカードが必要。

BU100RE

¥218,000（税抜価格）

BU60RE

メーカー希望小売価格 ¥174,000（税抜価格）メーカー希望小売価格 標準添付 自動シャット ダウンソフト 標準添付 自動シャット ダウンソフト 出力容量 1000VA 800W 出力容量 600VA 480W UL1778認証品 UL1778認証品縦置き金具付縦置き金具付 バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ 接点信号 ネットワーク 接点信号 ネットワーク USB RS-232C USB RS-232C 接点信号 ネットワーク 接点信号 ネットワーク 出力 コンセント 制御出力 コンセント 制御 バッテリ 増設可能 増設可能バッテリ ¥83,800（税抜価格）メーカー希望小売価格 BUM100S 増設用バッテリユニット ¥264,000（税抜価格）メーカー希望小売価格 BUM300S 増設用バッテリユニット 使用環境温度

-10

∼

55

℃ 使用環境温度

-10

∼

55

℃ ¥185,000（税抜価格）メーカー希望小売価格 BUM100RE 増設用バッテリユニット （BU100REのみ対応） バッテリ 増設可能

3

年間 無償提供 バッテリ RS-232C RS-232C

4

∼

5

4

∼

5

8

超長寿命バッテリ 年

6

出力コンセント数

3

出力コンセント数 SNMP 対応可能 対応可能SNMP ＊2 ＊2 ＊1 ＊1

5

バックアップ時間 分 SNMP 対応可能 ＊2 ＊1

4

6

8

超長寿命バッテリ 年 SNMP 対応可能 ＊2 ＊1

4

6

バックアップ時間 分＊3 ＊3 ＊3 ＊3

(7)

使いやすさにこだわった優れたメンテナンス性

●_UPS_{の状態がひと目でわかる「状} 態表示ウインドウ」と「バッテリ交換表示LED」搭載。 ●_{お客様自身で簡単にバッテリ交換、} ファン交換が可能。しかもUPSを停止させずに交換可能（ホットスワップ対応）。 ●_{誤操作を防止する「電源スイッチ} カバー」付。

コールドスタート対応

AC入力がない状態でもUPSを起動し、UPSからAC出力させることが可能です。

UPS

本体

3 年保証＋バッテリ

3 年間無償提供サービス

詳しくはP38

電源プラグは交換可能

（BU150SWのみ） 詳しくはP50-51 UPSの一次側の電源プラグを付属品のプラグ（NEMA L5-20P）に交換可能です。設置場所の電源容量に応じて変更ができます。 BU150SW（工場出荷時） NEMA 5-15P（家庭用コンセント型 15A）

UPS最大出力容量 1100VA／950W NEMA L5-20P

（非家庭用コンセント型 20A） UPS最大出力容量 1500VA／1050W オプション

BUP100S

¥9,800（税抜価格）メーカー希望小売価格 縦置き固定金具 交換用バッテリ一覧 UPS型式バッテリ型式バッテリ質量メーカー希望小売価格 BU150SW BP150XS 8.3kg ¥37,200( 税抜価格) BU100SW BP100XS 8.3kg ¥32,800( 税抜価格) BU75SW _BP70XS _5.8kg _¥20,300_{( 税抜価格)} BU50SW

JIS

／

EIA 19

インチラックマウントに対応の薄型形状

標準添付の縦置きスタンドを使用して縦置きでオフィス用途にも使用できます。（BU300RW／BU200RWは3U、BU100RW／BU75RWは2U） ●_{サポートアングル長さ}₄₈₇∼891mm

UPS

本体

3 年保証＋バッテリ

3 年間無償提供サービス

詳しくはP38

出力コンセント制御

［特許第3711557号］

バッテリの増設が可能

増設用のバッテリユニットBUM100R（BU100RW／ B U 7 5 R W用）／B U M 3 0 0 R（B U 3 0 0 R W／ BU200RW用）を1台増設し、バックアップ時間を延長することができます。

コールドスタート対応

AC入力がない状態でもUPSを起動し、UPSからAC出力させることが可能です。

「リモート

ON

／

OFF

」標準装備

リモートON／OFF接点入力を装備していますので、外部スイッチなどから UPSをON／OFFできます。

オンサイト保守パック対象機種／無償保証延長サービスパック

対象機種

詳しくはP39-41 オプション

BUP300R

¥9,800（税抜価格）メーカー希望小売価格 縦置き固定金具 交換用バッテリ一覧 UPS型式バッテリ型式バッテリ質量メーカー希望小売価格 BU300RW BUB300R 16.2kg ¥79,800( 税抜価格) BU200RW BU100RW _BUB100R _8.2kg _¥37,800 ( 税抜価格) BU75RW PCサーバ専用ケーブル (RS-232CまたはUSB) _{信号カード増設スロット} 電源出力コンセント USBコネクタ 3P-2P変換プラグ NEMA5-15P プラグ RS-232C コネクタ AC100V入力プラグアース端子 3Pコンセント 2Pコンセントストレージなどルータなどの周辺機器 PCサーバ専用ケーブル (RS-232CまたはUSB) 電源出力コンセント信号カード増設スロット USBコネクタ 3P-2P 変換プラグ (BU200RWのみ) NEMA5-15P (BU200RW) NEMA5-30P (BU300RW) プラグ RS-232Cコネクタ AC100V入力プラグ 3Pコンセントアース端子 2Pコンセントストレージなどルータなどの周辺機器アース端子 3P-2P 変換プラグ電源出力コンセントアース端子 3Pコンセント 2Pコンセント AC100V入力プラグモデム､TA､LAN装置 PCサーバ専用ケーブル(RS-232C) アース端子 3Pコンセント 2Pコンセントアース端子専用ケーブル(RS-232C) 電源出力コンセントモデム､TA､LAN装置 PCサーバ AC100V入力プラグ

BU

シリーズ

常時インバータ給電方式

オンサイト 保守パック 無償保証延長 サービスパック & 正弦波出力 （バックアップ時）

3

年保証 UPS本体 P37 P47 バックアップ時間の目安自動シャットダウンソフト選択表 主な接続機器 FA・産業機器

電圧変動の激しい場所にも対応

出力力率を大幅に改善

（当社従来比約

15%

改善）

奥行が短くラックマウントに最適

＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度20℃の場合。＊3別売SNMPカードが必要。＊1 P59「SNMP／Webカード」をご覧ください。＊2周囲温度20℃の場合。＊3別売SNMPカードが必要。

BU75RW

BU200RW

BU100RW

BU300RW

¥118,000（税抜価格）メーカー希望小売価格 ¥248,000（税抜価格）メーカー希望小売価格 ¥130,000（税抜価格）メーカー希望小売価格 ¥398,000（税抜価格）メーカー希望小売価格＊1対応NASについてはP45をご覧ください。＊2 P59「SNMP／Webカード」をご覧ください。＊3周囲温度20℃の場合。＊4別売SNMPカードが必要。＊1対応NASについてはP45をご覧ください。＊2 P59「SNMP／Webカード」をご覧ください。＊3周囲温度20℃の場合。＊4別売SNMPカードが必要。

BU50SW

BU75SW

BU100SW

BU150SW

¥93,000（税抜価格）メーカー希望小売価格 ¥108,000（税抜価格）メーカー希望小売価格 ¥130,000（税抜価格）メーカー希望小売価格非家庭用コンセント型 USB RS-232C USB RS-232C USB RS-232C USB RS-232C 接点信号 ネットワーク 接点信号 ネットワーク 接点信号 ネットワーク 接点信号 ネットワーク 標準添付 自動シャット ダウンソフト 標準添付 自動シャット ダウンソフト 標準添付 自動シャット ダウンソフト 標準添付 自動シャット ダウンソフト 出力容量 3000VA 2400W 出力容量 2000VA 1600W 出力 コンセント 制御出力 コンセント 制御出力 コンセント 制御出力 コンセント 制御 出力容量 1000VA 800W 出力容量 750VA 600W 接点信号 ネットワーク バッテリ交換可 ホット スワップ 標準添付 自動シャット ダウンソフト 出力容量 1500VA 1050W RS-232C RS-232C RS-232C 接点信号 ネットワーク 接点信号 ネットワーク 接点信号 ネットワーク バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ 標準添付 自動シャット ダウンソフト 標準添付 自動シャット ダウンソフト 標準添付 自動シャット ダウンソフト 出力容量 500VA 350W 出力容量 750VA 500W 出力容量 1000VA 700W ¥174,000（税抜価格）メーカー希望小売価格 UL1778認証品 UL1778認証品縦置きスタンド付縦置きスタンド付 バッテリ 増設可能 増設可能バッテリ SNMP 対応可能 対応可能SNMP UL1778認証品 バッテリ 増設可能 NAS 対応可能 対応可能NAS SNMP 対応可能 対応可能SNMP UL1778認証品 バッテリ 増設可能 ［接続例］BU100RW／BU75RW

［接続例］BU300RW／BU200RW ［接続例］BU150SW ［接続例］BU100SW／BU75SW／BU50SW

出力力率を大幅に改善

詳しくはP51 より高容量の機器を接続できるようになりました。

型式工場出荷時入力プラグ・ケーブル変更時

BU300RW 2400VA／1920W 3000VA／2400W ＊4

BU200RW 1100VA／ 880W 2000VA／1600W ＊5

BU100RW 1000VA／ 800W ̶ BU75RW 750VA／ 600W ̶ ＊4端子台接続時＊5端子台接続または30A入力プラグ接続時

安定性が求められるシステムに最適

（バイパス機能標準装備） UPSでは最上位とされる常時インバータ給電方式のため、入力電圧の変動に影響を受けず出力電圧は常に安定。また、万が一制御不能な故障が発生した場合でも接続機器に対する電力供給を継続できるバイパス機能を標準装備しています。

4 種類の電源電圧に対応

（100V／110V／115V／120V） 100∼120Vの電圧に対応していますので、さまざまな電源電圧にも柔軟に対応することが可能です。

CE

マーキング適合、

UL1778

取得

世界を代表する安全規格であるCEマーキングに適合し、UL規格の認証を受けていますので、より安心してご使用いただけます。

USB

／

RS-232C

／接点信号

通信用インタフェース標準装備

UPS

自動停止機能

Windows

／

Linux

／

Macintosh

／

Unix

対応の自動シャットダ

ウンソフトを標準添付

詳しくはP56-60

「長寿命バッテリ」搭載

産業機器、組み込み用途に最適なコンパクト

UPS

●₄_{種類の電源電圧に対応（}_100V／110V／115V／120V） ●_CE_{マーキング適合／}_UL_規格取得 ●リモートON／OFF標準装備

安定性が求められるシステムに最適

常にインバータ経由で給電される常時インバータ給電方式のため、入力電圧の変動に影響を受けず出力電圧は常に安定。また広い入力電圧範囲（75∼ 144V）のため、電圧変動の激しい場所でも使用可能。

UPS

自動停止機能

Windows

／

Linux

／

Macintosh

※

_／

_Unix

_{対応の自動シャット}

ダウンソフトを標準添付

「長寿命バッテリ」搭載

オンサイト保守パック対象機種／無償保証延長サービスパック

対象機種

●_{オンサイト保守パック} _詳しくは_P40-41 UPS本体にオンサイト保守サービスがご契約年数間ご利用いただけるお得なパックです。 ●_{無償保証延長サービスパック} _詳しくはP39 無償センドバック修理と交換バッテリの無償提供サービスの期間を延長するパックです。 ¥250,000（税抜価格）メーカー希望小売価格 BUM300R 増設用バッテリユニット ¥108,000（税抜価格）メーカー希望小売価格 BUM100R 増設用バッテリユニット ¥83,800（税抜価格）メーカー希望小売価格 BUM100S 増設用バッテリユニット （BU100SW用） 交換用ファン

BUF100S（BU150SW／BU100SW用）

BUF75S（BU75SW／BU50SW用）

バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ バッテリ交換可 ホット スワップ ¥112,600（税抜価格）メーカー希望小売価格 BUM150S 増設用バッテリユニット （BU100SWのみ）

3

年間 無償提供 バッテリ

4

∼

5

4

∼

5

4

∼

5

4

∼

5

長寿命バッテリ 年＊2 ＊2 ＊1 ＊1

6

7

バックアップ時間 分＊2 ＊2

6

4

6

10

7

4

∼

5

長寿命バッテリ 年＊3 ＊2 ＊2 ＊1 ＊1

5

4

∼

5

長寿命バッテリ 年＊3

6

8

4

∼

5

4

∼

5

長寿命バッテリ 年＊3 ＊3

6

5

バックアップ時間 分＊3 ＊3 ＊3 ＊3 ＊4 ＊4 ＊4 ＊4 RS-232C

総合カタログ

2015

Vol.1

無 停 電 電 源 装 置

( U P S )

仕様一覧

P

25 – 33

P

19 – 24

P

15 – 18

P

08 – 14

P

02 – 07

外形寸法図

P

34 – 36

バックアップ時間の目安

P

37

修理・保守サービス

P

38 – 43

UPS

対応表

P

44 – 46

仕様

P

47 – 51

オプション品

P

52 – 53

UPS

の設置例

P

54 – 55

電源管理ソリューション

P

56 – 60

UPS

関連製品

P

61 – 62

中国での販売・サービスのご案内

各種窓口のご案内

P

63

裏表紙

常時商用給電方式

ラインインタラクティブ方式

常時インバータ給電方式

UPS

について

オムロン無停電電源装置（UPS）ラインアップ

新製品のご案内

無停電電源装置（

UPS

）

PC

サーバや産業機器を電源トラブルから守る

UPS

SOHO

FA

3

BA100R

BA75T

BA100T

NEW

¥110,000

BA100T

／

BA75T

本体サイズ

W128

×

D345

×

無停電電源装置

_PC

_{サーバや産業機器を電源トラブルから守る}

機能を絞り込むことで､この低価格を実現

接点インタフェース､リモート
