CNC 1/ 高速高精度を実現するために構造やガイド機構の見直しによる高剛性化を図っています位置速度電流の全ての制御ループをデジタル信号で処理するデジタルサーボ方式を採用していますデジタルサーボ方式には 1 ドリフトや経時変化が少ない 2 ダイナミックレンジが広い 3 各種の制御アルゴ

(1)

座標測定機

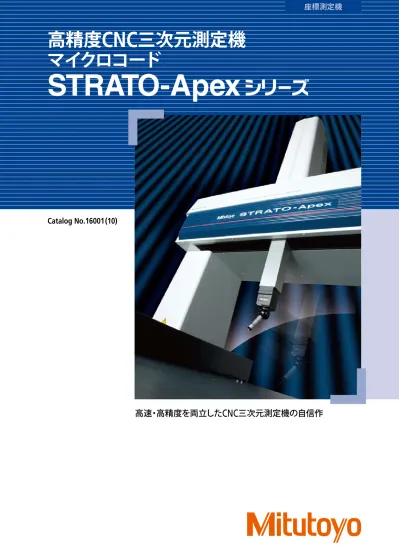

Catalog No.16001 (10)

マイクロコード

高精度

CNC

三次元測定機

(2)

● 位置・速度・電流の全ての制御ループをデジタル信号で処理する、デジタルサーボ方式を採用しています。

● デジタルサーボ方式には

①ドリフトや経時変化が少ない

②ダイナミックレンジが広い

③各種の制御アルゴリズム搭載が容易である等のメリットがあります。

● 本体の剛性向上と新開発の補正技術搭載により、高速で高精度なスキャニング測定を実現しています。

最大許容スキャニング誤差MPE

THP

= 1.3μm (574シリーズ)

最大許容スキャニング検査時間[sec] MPT

tHP

= 40 sec. (574シリ－ズ)

(当社従来製品のFALCIO シリーズの場合 MPE

THP

= 2.2μm)

MPT

tHP

= 110 sec.)

*使用プローブ: SP25M

● 高速・高精度を実現するために、構造やガイド機構の見直しによる高剛性化を図っています。

新開発の高性能コントローラを搭載

スキャニング測定技術

本体の剛性向上

高速・高精度を両立した

CNC

三次元測定機の自信作、

STRATO-Apex

シリーズ

初項

1 μｍ以下の高精度に加えて、高速・高加速駆動

/

高速スキャニングを達成

新開発の高性能コントローラを搭載

スキャニング測定技術

本体の剛性向上

(3)

2 ● コントローラを本体外部に配置し、その発熱が本体に与

える影響を排除しています。

● 本体外部に配置しながらも、フロアスペースを犠牲にし

ないコンパクトなレイアウトを実現しています。

● 設置場所の床振動は測定値のばらつきとなって影響します。

STRATO-Apexシリーズではオートレベリング空気ばね式除振

台を標準搭載しており、この除振台は床振動を本体に伝えな

いだけでなく、各軸の移動や測定物の搭載による荷重変動を

センサでキャッチし、素早く本体を水平復帰させる機能も持っ

ています。

● STRATO-Apexの各軸スケールには、線膨張係数0.01x10

-6

_{/℃というほとんど熱膨張しない超高精度結晶化ガラススケール}

と、最小分解能2/100μmの高性能反射型リニアエンコーダの組合せによる、超高精度測長ユニットが搭載されています。

この超高精度測長ユニットは超高精度CNC三次元測定機LEGEXシリーズにも採用されています。

【700/900シリーズ】

● ガラススケールは独自の固定方式によって、取付け面との線膨張係数の違いによって生じるヒステリシス誤差を最小限に

抑えています。また、ガラススケールは錆や腐食に強く、長期精度保証が可能です。

熱源となる電装部（コントローラ）を外部に配置

除振台を標準搭載

超高精度ユニットの採用

▲オートレベリング空気ばね式除振台

▲除振台配置図

写真は

700/900

シリーズ

高速・高精度を両立した

CNC

三次元測定機の自信作、

STRATO-Apex

シリーズ

初項

1 μｍ以下の高精度に加えて、高速・高加速駆動

/

高速スキャニングを達成

熱源となる電装部（コントローラ）を外部に配置

除振台を標準搭載

超高精度ユニットの採用

(4)

符号

STRATO-Apex 574

測定範囲

X

Y

軸軸

700mm

500mm

Z

軸

400mm

案内方式各軸ともエアベアリング（静圧空気軸受）

駆動速度

CNC MODE

Moving Speed

_{（測定速度）}各軸

8

～

_{Measuring Speed 1}

300mm/s

（最大合成速度_～

_3mm/s

519mm/s

）

J/S MODE

（測定速度）（移動速度）

Measuring Speed 0

Moving Speed 0

～～

80mm/s

3mm/s

（微動速度）

Fine Speed 0.05mm/s

駆動加速度各軸

1330mm/s

_{（最大合成加速度}2

_2310mm/s

2_）測長方式リニアエンコーダ最小表示量

0.00005mm

測定テーブル材質大きさ（載物面）

676

はんれい岩×

1420mm

測定物固定方法

M8

×

1.25

ワーク最大高さ_最大質量

560mm

_180kg

機械の質量

(

除振台、コントローラ含む

/

ワーク含まず）

1530kg

電源仕様（プローブオプション

I/F

を含む）電源電圧

AC100-120/200-240V

±

10%

　電源容量

700 W

（うちプローブオプション

I/F: 170 W

）

空気使用条件使用空気圧_{空気消費量} _{（標準状態において）}

_60L/min

0.4 MPa

_{（空気源としては}

_120L/min

_以上）

精度保証温度環境環境温度

18

～

22

°

C

温度変化

1 ₂₄

時間あたり_{時間あたり}

1.0 _2.0

°_°

C

_C

温度勾配水平

/

垂直

1.0

°

C/m

本体仕様　

お願い：本カタログに掲載されているCNC三次元測定機には、想定外の振動が加えられた場合や、移動が行われた場合に本機の操作を禁止する本体起動システム（移設検知システム）が組込まれています。ご購入後、本機を移動される場合は、お手数ですが必ず本機を移動される前に、弊社営業所＊_{までご連絡をお願い致します。} ＊仙台営業所(022)231-6881　宇都宮営業所(028)660-6240　伊勢崎営業所(0270)21-5471　川崎営業所(044)813-1611　厚木営業所(046)226-1020　諏訪営業所(0266)53-6414　浜松営業所(053)464-1451　安城営業所(0566)98-7070　名古屋営業所(052)741-0382　金沢営業所(076)222-1160　大阪営業所(06)6613-8801　京滋営業所(077)569-4171 岡山営業所(086)242-5625　広島営業所(082)427-1161　福岡営業所(092)411-2911

STRATO-Apex 574

最大許容長さ測定誤差繰り返し精度シングルスタイラス形状誤差最大許容スキャニング誤差使用プローブ最大許容長さ測定誤差

ISO 10360-2: 2009

(JIS B 7440-2: 2013)

SP25M

E

0, MPE

=0.7+2.5L/1000

E

150, MPE

=0.7+2.5L/1000

使用プローブ繰り返し精度

ISO 10360-2: 2009

(JIS B 7440-2: 2013

SP25M

R

0, MPL

=0.7

使用プローブシングルスタイラス形状誤差

ISO 10360-5: 2010

(JIS B 7440-5: 2013)

SP25M

P

FTU, MPE

=0.7

使用プローブ _{（最大許容スキャニング検査時間［}最大許容スキャニング誤差

_sec

_］）

ISO 10360-4: 2000

(JIS B 7440-4: 2003)

SP25M

MPE

THP

=1.3 (MPT

tHP

=40)

単位（μ

m

）単位（μ

m

）単位（μ

m

）単位（μ

m

） ※測定機本体構成品の一部に自然石を使用しているため、石表面に模様のある場合があります。

(5)

4

23 20 1222 168 88 .5 22 5 45 0 67 5 90 0 140 ※※₁₂₀ 1062 20 18×M8 266 533 800 1067 1334 1600 20 1062 140 ※※₁₂₀ 1222 88 .5 22 5 45 0 67 5 90 0 168 13×M8 1000 750 500 250 17 20 14 20 836 175.5 88 .5 12 5 0 25 0 37 5 50 0 140 ※※₁₂₀ ※₆₇₆ 20 13-M8×1.25 175 0 350 525 700

STRATO-Apex 574

■

外観寸法図

（単位：mm）

■

テーブルのねじブッシュ配列

（単位：mm）項目

STRATO-Apex 574

A

2765

B

1265

C

404.5 D

635 E

3250

F

1650

G

800 H

900

オプション支持脚補助点 STRATO-Apex 574 本体操作盤データ処理装置 B C 900 600 A メンテナンススペース 200 D 立入制限スペース G 10 00 60 0 F 20 0 E H 42 0 10 0 100 88 8 コントローラ 487 ø700 （キャスター）

最大許容長さ測定誤差

E

0, MPE

=0.7+2.5L/1000

（μ

m

）を実現

※_{：ワーク積載範囲} ※※_：Y軸案内面

■

設置参考図

（単位：mm） Y=700 175 110 C ※B D 24 10 X=500 75 0 57 2. 5 Z= 40 0 47 404.5 ※A W 140 88 59 2 487 項目

STRATO-Apex 574

A

635 B

800 C

420 D

1650

W

1270

(6)

STRATO-Apex 776

最大許容長さ測定誤差繰り返し精度シングルスタイラス形状誤差最大許容スキャニング誤差使用プローブ最大許容長さ測定誤差

ISO 10360-2: 2009

(JIS B 7440-2: 2013)

SP25M

E

0, MPE

=0.9+2.5L/1000

E

150, MPE

=0.9+2.5L/1000

使用プローブ繰り返し精度

ISO 10360-2: 2009

(JIS B 7440-2: 2013)

SP25M

R

0, MPL

=0.8

使用プローブシングルスタイラス形状誤差

ISO 10360-5: 2010

(JIS B 7440-5: 2013)

SP25M

P

FTU, MPE

=0.9

_sec

_］）

ISO 10360-4: 2000

(JIS B 7440-4: 2003)

SP25M

MPE

THP

=1.8 (MPT

tHP

=45)

単位（μ

m

）単位（μ

m

）単位（μ

m

）単位（μ

m

）

STRATO-Apex 9106

符号

STRATO-Apex 776

STRATO-Apex 7106

STRATO-Apex 9106

STRATO-Apex 9166

測定範囲

X

Y

軸軸

700mm

1000mm

900mm

1600mm

Z

軸

600mm

案内方式各軸ともエアベアリング　（静圧空気軸受）

駆動速度

CNC MODE

Moving Speed

_{（測定速度）}各軸

8

～

_{Measuring Speed 1}

300mm/s

（最大合成速度_～

_3mm/s

519mm/s

）

J/S MODE

（測定速度）（移動速度）

Measuring Speed 0

Moving Speed 0

～～

80mm/s

3mm/s

（微動速度）

Fine Speed 0.05mm/s

1500mm/s

_{（最大合成加速度}2

_2598mm/s

2_）測長方式リニアエンコーダ最小表示量

0.00002mm

測定テーブル材質大きさ（載物面）

862

×

1420mm

862

×

1720mm

はんれい岩

1062

×

1720mm

1062

×

2320mm

M8

×

1.25

ワーク最大高さ_最大質量

_500kg

_800kg

770mm

_800kg

_1200kg

機械の質量

(

除振台、コントローラ含む

/

1895kg

2180kg

2410kg

3085kg

I/F

を含む）電源電圧

AC100-120/200-240V

±

10%

　電源容量

700 W

（うちプローブオプション

I/F: 170 W

）

空気使用条件使用空気圧_{空気消費量} _{（標準状態において）}

_60L/min

0.4 MPa

_{（空気源としては}

_120L/min

_以上）

19

～

21

°

C

温度変化

1 ₂₄

1.0 _2.0

°_°

C

_C

温度勾配水平

/

垂直

1.0

°

C/m

本体仕様　

※測定機本体構成品の一部に自然石を使用しているため、石表面に模様のある場合があります。お願い：本カタログに掲載されているCNC三次元測定機には、想定外の振動が加えられた場合や、移動が行われた場合に本機の操作を禁止する本体起動システム（移設検知システム）が組込まれています。ご購入後、本機を移動される場合は、お手数ですが必ず本機を移動される前に、弊社営業所＊_{までご連絡をお願い致します。} ＊仙台営業所(022)231-6881　宇都宮営業所(028)660-6240　伊勢崎営業所(0270)21-5471　川崎営業所(044)813-1611　厚木営業所(046)226-1020　諏訪営業所(0266)53-6414　浜松営業所(053)464-1451　安城営業所(0566)98-7070　名古屋営業所(052)741-0382　金沢営業所(076)222-1160　大阪営業所(06)6613-8801　京滋営業所(077)569-4171 岡山営業所(086)242-5625　広島営業所(082)427-1161　福岡営業所(092)411-2911

(7)

6 STRATO-Apex 776

STRATO-Apex 7106

■

外観寸法図

（単位：mm）

■

テーブルのねじブッシュ配列

（単位：mm）

項目

STRATO-Apex

₇₇₆

STRATO-Apex

₇₁₀₆

STRATO-Apex

₉₁₀₆

STRATO-Apex

₉₁₆₆

A

3460

3760

4360

B

1860

2160

2760

C

540

632.5 D

700 1000

1410

E

2960

3160

F

1460

1660

G

740

940

ø700 (キャスター ) オプションデータ処理装置 80 0 20 0 80 0 支持足補助足 E F H AC IN 3m AC IN AC IN2m エアホース (5m) G 5m 8m VCON 本体 A B C D 850 100 オプション支持脚補助点 STRATO-Apex 574 本体操作盤データ処理装置 B C 900 A 600 メンテナンススペース 200 D 立入制限スペース G 10 00 60 0 F 20 0 E H 42 0 10 0 100 88 8 コントローラ 487 ø700 （キャスター） STRATO-Apex 本体 ø700 （キャスター）操作盤データ処理装置オプション支持脚補助点 8m 2m 5m 3m AC IN エアホース（10m） 100 785 65 0 ∼85 0 10 0 10 00 60 0 B 20 0 A D C F 520 900 E 600 メンテナンススペース 200 G 立入制限スペース ※_{：ワーク積載範囲} ※※_：Y軸案内面

■

設置参考図

（単位：mm） 28 30 86 X: Z: 6 00 38 A W 109 78 0 70 0 180 170 Y: C B D

項目

STRATO-Apex

₇₇₆

STRATO-Apex

₇₁₀₆

STRATO-Apex

₉₁₀₆

STRATO-Apex

₉₁₆₆

A

740

940 B

700 1000

1410

C

540

632.5 D

1860

2160

2760

W

1460

1660

1022 168 233 350 467 700 ※※₁₂₀ ※₈₆₂ ₁₄₀ 20 14 20 11×M8 88 .5 17 5 35 0 52 5 70 0 13×M8 20 88 .5 17 5 35 0 52 5 1022 ※₈₆₂ ₁₄₀ ※※₁₂₀ 1000 750 500 250 168 17 20 70 0

門移動型として最高の速度・精度を実現

計測のキーテクノロジーをここに集結

STRATO-Apex 9106

STRATO-Apex 9166

23 20 1222 168 88 .5 22 5 45 0 67 5 90 0 140 ※※₁₂₀ ※₁₀₆₂ 20 18×M8 266 533 800 1067 1334 1600 20 ※₁₀₆₂ ₁₄₀ ※※₁₂₀ 1222 88 .5 22 5 45 0 67 5 90 0 168 13×M8 1000 750 500 250 17 20

(8)

最大許容長さ測定誤差

符号

STRATO-Apex 162012

STRATO-Apex 162016

STRATO-Apex 163012

STRATO-Apex 163016

測定範囲

X

Y

軸軸

2000mm

1600mm

3000mm

Z

軸

1200mm

1600mm

1200mm

1600mm

測長ユニットリニアエンコーダ駆動速度

CNC MODE

（移動速度）各軸（最大合成速度

8 606mm/s

～

350mm/s

）（測定速度）

1

～

3mm/s

J/S MODE

（移動速度）（測定速度）

0

～～

80mm/s

3mm/s

（微動速度）

0.05mm/s

780mm/s

2 _{（最大合成加速度}

_1350mm/s

2_）最小表示量

0.00005mm

案内方式各軸エアベアリング（静圧空気軸受）測定テーブル材質大きさ（載物面）

1850

×

3280mm

はんれい岩

1850

×

4280mm

M8

×

1.25

測定物最大高さ_最大質量

1350mm

_3500kg

1750mm

1350mm

_4000kg

1750mm

機械の質量（除振台、コントローラ含む

/

11150kg

11200kg

15300kg

15350kg

I/F

を含む）電源電圧_{（うちプローブオプション}

AC100-120/200-240V

±

10%

_{I/F: 170 W}

電源容量_）

1500 W

空気使用条件使用空気圧_{空気消費量}

_100L/min

_{（標準状態において）}

0.4MPa

_{空気源としては}

_250L/min

_以上

18

～

22

°

C

温度変化

1 ₂₄

1.0 _2.0

℃_℃ 温度勾配水平

/

垂直

1.0

℃

/m

※測定機本体構成品の一部に自然石を使用しているため、石表面に模様のある場合があります。使用プローブ最大許容長さ測定誤差

ISO 10360-2: 2009

(JIS B 7440-2: 2013)

SP25M

E

150 MPE0, MPE

=2.5+4.0L/1000

単位（μ

m

）

STRATO-Apex162012/163012

本体仕様　

STRATO-Apex 1600

シリーズ 繰り返し精度使用プローブ繰り返し精度

ISO 10360-2: 2009

(JIS B 7440-2: 2013)

SP25M

R

0, MPL

=2.5

単位（μ

m

）シングルスタイラス形状誤差最大許容スキャニング誤差使用プローブシングルスタイラス形状誤差

ISO 10360-5: 2010

(JIS B 7440-5: 2013)

SP25M

P

FTU, MPE

=2.3

_sec

_］）

ISO 10360-4: 2000

(JIS B 7440-4: 2003)

SP25M

MPE

THP

=2.5 (MPT

tHP

=60)

単位（μ

m

）単位（μ

m

）お願い：本カタログに掲載されているCNC三次元測定機には、想定外の振動が加えられた場合や、移動が行われた場合に本機の操作を禁止する本体起動システム（移設検知システム）が組込まれています。ご購入後、本機を移動される場合は、お手数ですが必ず本機を移動される前に、弊社営業所＊_{までご連絡をお願い致します。} ＊仙台営業所(022)231-6881　宇都宮営業所(028)660-6240　伊勢崎営業所(0270)21-5471　川崎営業所(044)813-1611　厚木営業所(046)226-1020　諏訪営業所(0266)53-6414　浜松営業所(053)464-1451　安城営業所(0566)98-7070　名古屋営業所(052)741-0382　金沢営業所(076)222-1160　大阪営業所(06)6613-8801　京滋営業所(077)(077)569-4171 岡山営業所(086)242-5625　広島営業所(082)427-1161　福岡営業所(092)411-2911

(9)

8 ■

外観寸法図

（単位：mm）

■

テーブルのねじブッシュ配列

（単位：mm） ※_{：ワーク積載範囲} ※※_：_Y_軸案内面

■

設置参考図

（単位：mm）最大許容長さ測定誤差使用プローブ最大許容長さ測定誤差

ISO 10360-2: 2009

(JIS B 7440-2: 2013)

SP25M

E

150 MPE0, MPE

=3.0+4.0L/1000

※

L

＝任意測定長（単位

:mm

）単位（μ

m

）

STRATO-Apex162016/163016

1760 C C 702 487 135 2805 X: 1600 160 200 386.5 Y （893.5） 59 2 H 45 Z B A D 4305 900 2805 1760 702 （600）デ−タ処理装置 VCON ø700 （キャスター） 8m 5m 88 8 C 10 00 B A 60 0 D 65 0 ∼ 85 0 10 0 785 100 3m 3m 2m AC IN AC IN エアホース（10m）オプション支持足補助足 STRATO-Apex 1600シリーズ本体 32 80 38 6. 5 30-M8 1870 （170） 20 150 2000 2060 135 1600 1200 800 400 16 00 12 00 80 0 40 0 42 80 38 6. 5 45-M8 1870 （170） 20 150 2000 2400 2700 3000 2060 135 1600 1200 800 400 16 00 12 00 80 0 40 0

STRATO-Apex

162012/162016

STRATO-Apex

163012/163016

項目

STRATO-Apex

₁₆₂₀₁₂

STRATO-Apex

₁₆₂₀₁₆

STRATO-Apex

₁₆₃₀₁₂

STRATO-Apex

₁₆₃₀₁₆

A

650

700

700 B

1415

1815

1415

1815

C

1000

1350

D

3690

4690

H

4340

5140

4390

5190

項目

STRATO-Apex162012/162016 STRATO-Apex163012/163016

A

5290

6290

B

3690

4690

C

840

990 D

2000

2700

繰り返し精度使用プローブ繰り返し精度

ISO 10360-2: 2009

(JIS B 7440-2: 2013)

SP25M

R

0, MPL

=2.5

単位（μ

m

）シングルスタイラス形状誤差スキャニング誤差使用プローブシングルスタイラス形状誤差

ISO 10360-5: 2010

(JIS B 7440-5: 2013)

SP25M

P

FTU, MPE

=2.8

使用プローブ _{（最大許容スキャニング検査時間［}スキャニング誤差

_sec

_］）

ISO 10360-4: 2000

(JIS B 7440-4: 2003)

SP25M

MPE

THP

=3.0 (MPTtHP=60)

単位（μ

m

）単位（μ

m

）

広い測定範囲・高精度の両立を実現

大形部品の高精度測定に最適

(10)

様々な測定への対応を可能にするオプション群

GEOPAK

（高機能汎用測定プログラム）

データ処理装置

MCOSMOS

の中核となる

CNC

幾何形状要素測定・解析用のソフトウェアです。機能は、全てアイコンもしくはプルダウンメニュー化されており、複雑なコード

No.

等を覚える必要がなく、操作にあたってページを切り替える様な面倒な作業も必要ありませんので、経験の浅い方でも機能選択に迷うことがありません。

CNC

プログラミングもティーチングや

CAD

データを使ったシミュレーション（

CAT1000P

）で簡単に行うことができます。また、測定結果のリアルタイムグラフィック表示やそのグラフィック図からの要素直接呼出し機能など、従来にはない操作感によって、測定手順や結果をイメージしやすいのも大きな特長です。

MeasurLink

（統計処理・工程管理プログラム）

測定結果から様々な統計演算処理を行うことができます。また、リアルタイムに管理図を表示することによって、将来的に発生する可能性のある不良（刃具の摩耗や破損等）を早期に発見することができます。これによって、効果的な対策（切り込み量や加工条件の変更等）を施すことが可能です。更に、本プログラムを端末として、上位ネットワーク環境への接続による集中管理等のシステム構築も可能です。

CAT1000S

（自由曲面評価プログラム）

測定物と自由曲面を含む

CAD

データとを比較照合し、

CAD

データ上に直接測定結果を様々な様式で反映させるソフトウェアです。使用できる

CAD

データとして

SAT/STEP

などを標準対応している他、各種

CAD

との直接変換ソフトもオプションで用意しています。

CAT1000P

（オフラインティーチングプログラム）

CAD

データを利用し、画面上でのシミュレーションによって自動測定のパートプログラミングを行うためのソフトウェアです。（オフラインティーチング）製品が出来てからティーチングを行う従来方式と異なり、設計データができた時点でプログラム作成に取りかかれるため、全行程の短縮が可能になります。

SCANPAK

（輪郭形状測定プログラム）

二次元断面曲線を測定し、各種評価を行うソフトウェアです。測定データと設計データとの輪郭度評価や、測定データの任意の範囲を指定して様々な要素計算・要素間計算を行うことができます。スキャニングプローブやレーザプローブなどによる特殊なデータ収集もサポートしています。

NC-Auto measure

NC

データから、

CAD

データを生成するプログラムです。

Solid Model Developer

MCOSMOS

で測定したデータから、

CAD

データを生成するプログラムです。

MSURF

（非接触レーザ測定・評価プログラム）

MSURF

は、スキャニング用の

MSURF-S

とインスペクション用の

MSURF-1

からなるパッケージプログラムで、測定した点群データ (MSURF-S）からマスタモデルデータとの比較照合や寸法測定等（MSURF-I）を行います。また、オフラインティーチング用の

MSURF-G

を利用すると現物がなくとも測定マクロを作成できますので、測定機の稼働率のアップを図れます。

①

(11)

10 GEARPAK

（歯車評価プログラム）

各種歯車評価を行うプログラムです。

MPP-310Q

（スキャニングプローブ）

測定物に接触したまま最大

120 mm/s

の速度で移動しながら座標値（点群データ）を高精度に収集するプローブです。ロータリーテーブル（

MRT320

）との同期スキャニングも可能ですので、歯車・ブレード・ボールネジ・円筒カム等の測定に有効です。

SP25M

（小形・高精度スキャニングプローブ）

外径

Ø25mm

の小形高精度スキャニングプローブです。スキャニング測定のみならず高精度ポイント測定、求心ポイント測定（オプション機能）の可能な多機能スキャニングプローブです。自動姿勢変更できるプローブヘッド

PH10MQ/10M

に取り付けて使用するために自由度の高い測定が可能です。

MPP-10

（ネジ有効深さ測定プローブ）

世界で初めて三次元測定機でネジの有効深さ測定を可能にしたプローブです。オートプローブチェンジシステムの導入によって通常の寸法測定とねじ有効深さ測定の全自動測定も可能です。

MRT320

QVP

（画像プローブ）

CCD

カメラで拡大した測定物の画像データから、エッジを自動検出するプローブです。接触式プローブでは測定の出来ない微細加工品や、測定力をかけることのできない柔らかいものの測定に威力を発揮します。オートフォーカスによる高さ測定も可能です。

SURFTEST PROBE

（粗さ測定プローブ）

CNC

三次元測定機に装着可能な粗さ測定プローブです。オートプローブチェンジシステムの導入によってタッチトリガープローブやスキャニングプローブ（

SPM25M

）と自動交換が可能となり、寸法、形状、粗さの複合自動測定を行うことが出来ます。また専用ソフトや多様なオプション検出器を取り揃え、様々な測定ニーズにお応え致します。

UMAP-CMM

Ø0.1mm, Ø0.3mm

の超小径スタイラスが使用できます。

PH10MQ

に取り付けて、多方向から微細形状

/

寸法測定が可能となります。

SurfaceMeasure606/610/1010/606T

201FS

（非接触レーザプローブ）

CNC

三次元測定機用として開発された軽量かつ高性能な非接触レーザプローブです。通信をデジタル化することによって信号劣化による計測精度への影響を排除するとともに、計測速度も向上しました。また、環境や材質にあわせた適切なレーザ強度やカメラ感度の設定を自動的に行うことでパウダ・スプレーレス測定を実現、より簡単・快適なレーザスキャニング環境をご提供致します。 606/610/1010 606T 201FS

②

製品写真ご提供

①株式会社

新日本テック

様

URL http://www.sntec.com

②株式会社

トヨテック

様

URL http://www.toyotec.com

(12)

弊社商品は外国為替及び外国貿易法に基づき、日本政府の輸出許可の取得を必要とする場合があります。製品の輸出や技術情報を非居住者に提供する場合は最寄りの営業所へご相談ください。お求めは当店で— 本社　川崎市高津区坂戸 1-20-1　〒213-8533 ●仕様、価格、デザイン（外観）ならびにサービス内容などは、予告なしに変更することがあります。あらかじめご了承ください。 2018 7 カスタマーサポートセンタ…商品に関しての各種のお問い合わせ、ご相談をお受けしています。　川崎市高津区坂戸 1-20-1　　〒213-8533　　　電話 (050) 3786-3214 ファクス (044) 813-1691 M3_{Solution Center}_{…商品の実演を通して最新の計測技術をご提案しています。事前に弊社営業所にご連絡ください。} 　UTSUNOMIYA 宇都宮市下栗町 2200 〒321-0923 電話 (028) 660-6240 ファクス (028) 660-6248 　TOKYO 川崎市高津区坂戸 1-20-1 〒213-8533 電話 (044) 813-1611 ファクス (044) 813-1610 　SUWA 諏訪市中洲 582-2 〒392-0015 電話 (0266) 53-6414 ファクス (0266) 58-1830 　ANJO 安城市住吉町 5-19-5 〒446-0072 電話 (0566) 98-7070 ファクス (0566) 98-6761 　OSAKA 大阪市住之江区南港北 1-4-34 〒559-0034 電話 (06) 6613-8801 ファクス (06) 6613-8817 　HIROSHIMA 呉市広古新開 6-8-20 〒737-0112 電話 (082) 427-1161 ファクス (082) 427-1163 　FUKUOKA 福岡市博多区博多駅南 4-16-37 〒812-0016 電話 (092) 411-2911 ファクス (092) 473-1470

　※M3_{Solution Center}_の_M_{（エムキューブ）は}3 _{Mitutoyo, Measurement, Metrology}_の₃_つの_M_{を表しています。}

お問い合わせは仙台営業所仙台市若林区卸町東1-7-30 〒984-0002 電話 (022) 231-6881 ファクス (022) 231-6884 郡山駐在所電話 (024) 931-4331 宇都宮営業所宇都宮市平松本町796-1 〒321-0932 電話 (028) 660-6240 ファクス (028) 660-6248 つくば駐在所電話 (029) 839-9139 伊勢崎営業所伊勢崎市宮子町3463-13 〒372-0801 電話 (0270) 21-5471　ファクス (0270) 21-5613 さいたま駐在所電話 (048) 667-1431 新潟駐在所電話 (025) 281-4360 川崎営業所川崎市高津区坂戸1-20-1 〒213-8533 電話 (044) 813-1611 ファクス (044) 813-1610 東京駐在所電話 (03) 3452-0481 厚木営業所厚木市岡田1-7-1ヴェルドミールSUZUKI 105 〒243-0021 電話 (046) 226-1020　ファクス (046) 229-5450 八王子駐在所電話 (042) 620-5380 富士駐在所電話 (0545) 55-1677 諏訪営業所諏訪市中洲582-2 〒392-0015 電話 (0266) 53-6414 ファクス (0266) 58-1830 　上田駐在所電話 (0268) 26-4531 浜松営業所浜松市東区和田町587-1 〒435-0016 電話 (053) 464-1451 ファクス (053) 464-1683 安城営業所安城市住吉町5-19-5　〒446-0072 電話 (0566) 98-7070 ファクス (0566) 98-6761 名古屋営業所名古屋市昭和区鶴舞4-14-26 〒466-0064 電話 (052) 741-0382 ファクス (052) 733-0921 金沢営業所金沢市桜田町1-26 ドマーニ桜田〒920-0057 電話 (076) 222-1160 ファクス (076) 222-1161 大阪営業所大阪市住之江区南港北1-4-34 〒559-0034 電話 (06) 6613-8801 ファクス(06) 6613-8817 神戸駐在所電話(078) 924-4560 京滋営業所草津市大路2-13-27 辻第3ビル1F 〒525-0032 電話 (077) 569-4171 ファクス (077) 569-4172 岡山営業所岡山市北区田中134-107 〒700-0951 電話(086) 242-5625 ファクス(086) 242-5653 広島営業所東広島市八本松東2-15-20 〒739-0142 電話(082) 427-1161 ファクス(082) 427-1163 福岡営業所福岡市博多区博多駅南4-16-37 〒812-0016 電話(092) 411-2911 ファクス(092) 473-1470 センシング営業部川崎市高津区坂戸1-20-1 〒213-8533 電話 (044) 813-8236 ファクス (044) 822-8140 計測技術者養成機関…各種のコースが開催されています。詳細は弊社営業所にご連絡ください。　ミツトヨ計測学院川崎市高津区坂戸1-20-1 〒213-8533 電話 (044) 822-4124 ファクス (044) 822-4000 ホームページ　http://www.mitutoyo.co.jp　
