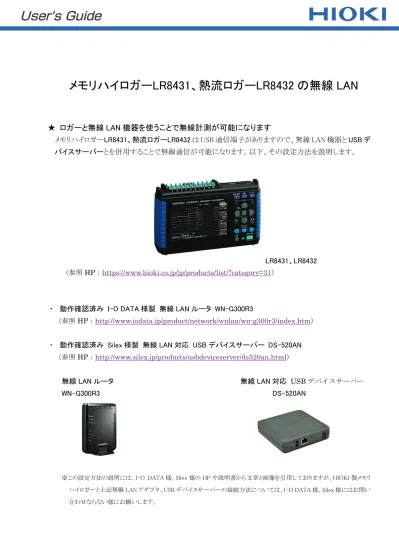

★ ロガーと無線 LAN 機器を使うことで無線計測が可能になります
メモリハイロガーLR8431、熱流ロガーLR8432 は USB 通信端子がありますので、無線 LAN 機器と USB デ バイスサーバーとを併用することで無線通信が可能になります。以下、その設定方法を説明します。
LR8431、LR8432 （参照HP：https://www.hioki.co.jp/jp/products/list/?category=31）
・ 動作確認済み I-O DATA 様製 無線 LAN ルータ WN-G300R3
（参照HP：http://www.iodata.jp/product/network/wnlan/wn-g300r3/index.htm） ・ 動作確認済み Silex 様製 無線 LAN 対応 USB デバイスサーバー DS-520AN
（参照HP：http://www.silex.jp/products/usbdeviceserver/ds520an.html）
無線 LAN ルータ 無線 LAN 対応 USB デバイスサーバー
WN-G300R3 DS-520AN
※この設定方法の説明には、I-O DATA 様、Silex 様の HP や説明書から文章と画像を引用しておりますが、HIOKI 製メモリ ハイロガーと上記無線 LAN アダプタ、USB デバイスサーバーの接続方法については、I-O DATA 様、Silex 様にはお問い 合わせならない様にお願いします。
● メモリハイロガーLR8431,LR8432 での無線 LAN 設定方法
（無線 LAN ルータ、無線 LAN 対応 USB デバイスサーバーを使用）※ LR8431,LR8432 は工場出荷（初期化）状態では、システム画面の「USB モード」の設定が「USB メモリ」になってい ます。 この設定を 「USB メモリ」 から 「USB 通信」 に変更してください。
・ Logger Utility の CD に入っている USB ドライバと Logger Utility をインストールしてください。 ・ 無線LAN での設定を行う前に、まず下記のように USB 接続のみでパソコンと LR8431,LR8432 が Logger Utility を使って通信できるかを確認してください。 (設定方法は LR8431,LR8432 の取説を 参照) 例：(シリアル番号:120700001) Logger Utility ソフト ※シリアル番号はお客様が変更する必要はありません （USB ケーブル） パソコンの「スタート」「コントロールパネル」「システム」「ハードウエア」「デバイスマネージャ」「ポ ート(COM と LPT)」画面で LR8431 がパソコンに認識されている画面（COM 番号は任意に付きます）
Logger Utility に LR8431 を追加登録した画面 (設定方法は Logger Utility の取説を参照)
・ 次に、Silex 様製の無線 LAN 対応 USB デバイスサーバーDS-520ANのマニュアルに紹介されてい る、SX Virtual Link というソフトをSilex 様の HP からダウンロードしてパソコンにインストールし てください。 （詳細はSilex 様のマニュアル参照）インストール後は SX Virtual Link を起動して おいてください。
最初は SX Virtual Link ソフトの画面には、USB デバイスが見つからないと表示されます。
・ 次に、SX Virtual Link ソフトの画面の「スパナの形のアイコン」の「オプション」画面の「netUSB 機器検索」の「ブロードキャストアドレスを有効にする」にチェックし、192.168.0.255 を登録して ください。
・ I-O DATA 様製、無線 LAN ルータ WN-G300R3 の IP アドレスが、192.168.0.1 のため、 192.168.0.255 をここで登録する必要があります。
・ 次に無線LAN ルータ WN-G300R3 と、無線 LAN 対応 USB デバイスサーバー DS-520AN を設定 します。最初は１ｍ以内の近い距離で設定してください。
無線 LAN ルータ 無線 LAN 対応 USB デバイスサーバー WN-G300R3 DS-520AN
・ 無線LANルータ WN-G300R3の前面にある「WPS」ボタンを「WPS」ランプが点滅するまで長押 し(約 5 秒)してください。続いて無線 LAN 対応 USB デバイスサーバー DS-520ANの背面にある 「プッシュスイッチ」ボタンを「WLAN」ランプが緑色に点滅するまで長押し(約 5 秒)してくださ い。その後「WLAN」ランプが緑色に点灯するまで数分待ってください。
・ ※「WLAN」ランプが緑色に点灯しない場合は、電源を OFF/ON して何回かこの操作を繰り返してみてください。
・ 「WLAN」ランプが点灯したことが確認できたら、下記の図のように接続をしてください。 ・ I-O DATA 様製、無線 LAN ルータ WN-G300R3 の IP アドレスが、192.168.0.1 のため、パソコン
のLAN アダプタの IP アドレスを 192.168.0.71 などに設定する必要があります。 Logger Utility ソフト 例：(シリアル番号:120700001) USB デバイスサーバーソフト (192.168.0.71) 無線通信 （USB ケーブル） (LAN ストレートケーブル） （無線LAN ルータの LAN 側コネクタへ） (192.168.0.1 固定) 無線 LAN ルータ 無線 LAN 対応 USB デバイスサーバ
・上記接続を行うと SX Virtual Link ソフトの画面に無線LAN 対応 USB デバイスサーバー DS-520 が表示されます。 ・また、SX Virtual Link ソフトの画面にLR8431 が表示されます。 ・ LR8431 が認識されない場合は、LR8431 の USB ケーブルを差しなおしてください。また、ここま で説明した内容がきちんと設定、接続されているか、再度ご確認ください。 ・ LR8431 が認識されたら、パソコンと LR8431 が Logger Utility を使って通信できるかを確認してく ださい。（熱流ロガーLR8432 も同様です）
LR8431 が認識された後で、Logger Utility に LR8431 を追加登録した画面
Logger Utility で LR8431 の測定をした画面 （熱流ロガーLR8432 も同様です）
● メモリハイロガーLR8431 と無線 LAN ルータ、無線 LAN 対応 USB デバイスサーバー、USB
HUB を使い、多チャネル測定ができます。（熱流ロガーLR8432 も同様です）
Logger Utility ソフト 例：(シリアル番号:120700001) USB デバイスサーバーソフト (192.168.0.71) 無線通信 （USB ケーブル） (LAN ストレートケーブル） （無線LAN ルータの LAN 側コネクタへ） （192.168.0.1 固定) （USB ケーブル） (120700001) (120700002) (120700003) (120700004) (120700005) （シリアル番号） ※ メモリハイロガーLR8431 のシリアル番号を使って、複数の LR8431 の識別をします。シリアル番号は お客様が変更する必要はありません（熱流ロガーLR8432 も同様です） ※ USB デバイスサーバーを使い、ロガーの台数を増やした時の最高記録間隔は、通信状況により 10ms で通信できない場合もあります ＜通信スピードが間に合っているかどうかの確認方法＞※ 測定したい台数で 5 分ほど Logger Utility で測定を行い、LR8431 から送られて Logger Utility の画面に表示 されるデータの時刻と、パソコンの「日付と時刻のプロパティ」に表示される時刻が 5 秒以上違う場合は通信 が間に合っていないことが考えられます その場合は、台数を減らすか記録間隔を遅くする必要があります USB HUB 無線 LAN ルータ 無線 LAN 対応 USB デバイスサーバ
● メモリハイロガーLR8431 と無線 LAN 対応 USB デバイスサーバーを使い複数箇所の多チャ
ネル測定ができます。（熱流ロガーLR8432 も同様です）
Logger Utility ソフト USB デバイスサーバーソフト (192.168.0.71) 無線通信 (LAN ストレートケーブル） （無線LAN ルータの LAN 側コネクタへ） （USB ケーブル） （192.168.0.1 固定) (シリアル番号:120700001) (シリアル番号:120700002) (シリアル番号:120700003) (シリアル番号:120700004) (シリアル番号:120700005) 無線 LAN ルータ 無線 LAN 対応 USB デバイスサーバ 無線 LAN 対応 USB デバイスサーバ 無線 LAN 対応 USB デバイスサーバ 無線 LAN 対応 USB デバイスサーバ 無線 LAN 対応 USB デバイスサーバ※ LR8431 のシリアル番号を使って、複数の LR8431 の識別をします。シリアル番号はお客様が変更 する必要はありません（熱流ロガーLR8432 も同様です）
※ Logger Utility ソフトを使う場合は、最大 5 台の LR8431 が接続可能です。1 台のパソコンに Logger Utility を複数起動することで 6 台以上の測定も可能になります（熱流ロガーLR8432 も同様です） ※ USB デバイスサーバーを使い、ロガーの台数を増やした時の最高記録間隔は、通信状況により 10ms
で通信できない場合もあります
＜通信スピードが間に合っているかどうかの確認方法＞
※ 測定したい台数で 5 分ほど Logger Utility で測定を行い、LR8431 から送られて Logger Utility の画面に表示 されるデータの時刻と、パソコンの「日付と時刻のプロパティ」に表示される時刻が 5 秒以上違う場合は、通 信が間に合っていないことが考えられます その場合は、台数を減らすか記録間隔を遅くする必要があります。（熱流ロガーLR8432 も同様です） ＜無線 LAN の子機を増やす方法＞ ・ 無線 LAN の子機を増やす場合は、無線 LAN ルータ WN-G300R3 の前面にある「WPS」ボタンを 「WPS」ランプが点滅するまで長押し(約 5 秒)してください。続いて無線 LAN 対応 USB デバイス サーバー DS-520AN の背面にある「プッシュスイッチ」ボタンを「WLAN」ランプが緑色に点滅 するまで長押し(約 5 秒)してください。その後「WLAN」ランプが緑色に点灯するまで数分待って ください。 ・ ※「WLAN」ランプが緑色に点灯しない場合は、電源を OFF/ON して何回かこの操作を繰り返してみてください。
★ 無線 LAN 計測の設定方法 Q&A
Q: 無線 LAN 対応 USB デバイスサーバーDS-520AN と無線 LAN ルータ WN-G300R3 での通信の対応 OS は？ A:Windows XP、VISTA、７、8、8.1、10（32 ビット、64 ビット）で通信可能です。
（I-O DATA 様の HP より引用。）
Q: 無線 LAN 対応 USB デバイスサーバーDS-520AN と無線 LAN ルータ WN-G300R3 の無線方式は？ A: IEEE802.11n、IEEE802.11g、IEEE802.11b に対応しています。
（I-O DATA 様の HP より引用。）
Q: 無線 LAN 対応 USB デバイスサーバーDS-520AN と無線 LAN ルータ WN-G300R3 の通信距離はどのくら いですか？
A:お客様の環境によって違ってきますが、おおむね見通し 10m～20ms を目安にお考え下さい。 （I-O DATA 様の HP にも通信距離に関する記載はありませんので、実測した目安とお考え下さい。） Q: 無線 LAN 対応 USB デバイスサーバーDS-520AN と無線 LAN ルータ WN-G300R3 は海外で販売していま すか？
A: 弊社から I-O DATA 様に確認したところ、「海外での販売はしていません。」という回答をいただい ています。
Q:LR8431 の前モデルである 8430 の USB 端子経由や、LR8400、LR8410、LR8416 の USB 端子経由でも、無線 LAN 対応 USB デバイスサーバーDS-520AN と無線 LAN ルータ WN-G300R3 での通信ができますか？ A: メモリハイロガー8430 の USB 端子経由やメモリハイロガーLR8400、LR8410、LR8416 の USB 端子経由で
も通信ができますがその場合は、パソコンにインストールされている USB ドライバのファイルバー ジョンが1.0.0.7 以上である必要があります。
注意：ファイルバージョンが 1.0.0.6 以下の USB ドライバを使って、USB デバイスサーバーDS-520AN を使っ た通信を行うとパソコンがブルースクリーンになりハングアップしてしまいます。
USB デバイスサーバーDS-520AN を使う前に、USB ケーブルのみでパソコンと 8430 を接続し、下記手順 で USB ドライバのファイルバージョンを確認してください。（以下 LR8400 も同様）
※ LR8431、LR8432、LR8410、LR8416 はファイルバージョンが 1.0.0.9 以上でないと使えないので、この不 具合には該当しません
USB ドライバのバージョンの確認方法は、パソコンの「スタート」「コントロールパネル」「システ ム」「ハードウエア」「デバイスマネージャ」「ポート(COM と LPT)」画面で 8430 がパソコンに認識 されている画面（COM 番号は任意に付きます）を開きます。
「HIOKI MEMORY HiLOGGER 8430」または「HIOKI USB Device」を右クリックし、「プロパティ」「ドライバ」 「ドライバの詳細」でUSB ドライバのファイルバージョンが確認出来ます。（2012/8 現在は 1.0.0.9 が 最新です）
USB ドライバのファイルバージョンが 1.0.0.6 以下の場合のみ、下記手順で USB ドライバを入れ直し てください。※ USB ドライバのプロバイダが Grape System Inc.ではなく、Microsoft になっている場合も USB ドライバを入れ直してください
１．弊社HP より「ロガーユーティリティ」の最新バージョンをダウンロードしてください。 （参照HP: http://hioki.jp/soft/lu/lu_j.html）
３ ． パ ソ コ ン の 「 ス タ ー ト 」「 コ ン ト ロ ー ル パ ネ ル 」「 プ ロ グ ラ ム の 追 加 と 削 除 」 で 、「HIOKI 8423,8430,LR8400 USB Driver」または「HIOKI Logger USB Driver」を削除します。（どちらも表 示されていない場合は、次の手順に進んでください。）
４．ダウンロードした「ロガーユーティリティ」を解凍し、「Setup.exe」を実行します。
５．C:¥Program Files¥HIOKI¥Logger Utility¥Driver の「DriverSetup32.msi」（32 ビット PC 用）、 または「DriverSetup64.msi」（64 ビット PC 用）を実行し USB ドライバをインストールします。 ６．8430 とパソコンを USB ケーブルで接続します。画面に表示される手順に沿って新しい USB ドラ
イバの認識操作を行います。（設定方法は8430 の取説を参照） 「ドライバの詳細」で USB ドライ バのファイルバージョンが1.0.0.7 以上になっていることを確認してから LR8431 と同様に無線 LAN 対応 USB デバイスサーバーDS-520AN と無線 LAN ルータ WN-G300R3 での通信を行ってください。
Q:無線 LAN を使って Logger Utility での測定中に、通信が途絶えてしまった。
A: 無線 LAN 対応 USB デバイスサーバーDS-520AN の「WLAN」LED が緑色に点灯しているか確認し てください。緑色に点灯していない場合は、無線LAN 機器の動作が不安定になってしまった可能性
があります。無線 LAN 対応 USB デバイスサーバーDS-520AN と無線 LAN ルータ WN-G300R3 の電源 をOFF/ON してから、無線 LANルータ WN-G300R3の前面にある「WPS」ボタンを「WPS」ラン プが点滅するまで長押し(約 5 秒)してください。続いて無線 LAN 対応 USB デバイスサーバー DS-520ANの背面にある「プッシュスイッチ」ボタンを「WLAN」ランプが緑色に点滅するまで長押 し(約 5 秒)してください。その後「WLAN」ランプが緑色に点灯するまで数分待ってください。 （「WLAN」ランプが点灯しない場合は、電源を OFF/ON して何回かこの操作を繰り返してみてくだ さい。それでも点灯しない場合はI-O DATA 様、Silex 様の HP の Q&A などを参考にして点灯する ことを確認してください。）無線 LAN 対応 USB デバイスサーバーDS-520AN と無線 LAN ルータ WN-G300R3 が近すぎる場合は指向性の関係で通信出来ない場合もあるようですので、その場合は 30cm 以上離してください。
