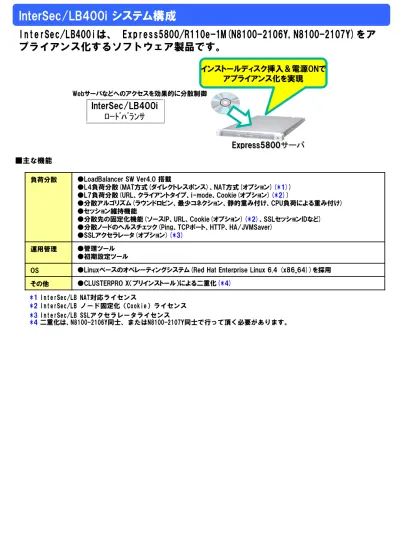

■主な機能
InterSec/LB400i システム構成
InterSec/LB400iは、 Express5800/R110e-1M(N8100-2106Y,N8100-2107Y)をア
プライアンス化するソフトウェア製品です。
Express5800サーバ
InterSec/LB400i
ﾛｰﾄﾞﾊﾞﾗﾝｻ
インストールディスク挿入＆電源ONで
アプライアンス化を実現
Webサーバなどへのアクセスを効果的に分散制御 負荷分散 ●LoadBalancer SW Ver4.0 搭載 ●L4負荷分散(MAT方式(ダイレクトレスポンス)、NAT方式(オプション)(*1)) ●L7負荷分散(URL、クライアントタイプ、i-mode、Cookie(オプション)(*2)) ●分散アルゴリズム(ラウンドロビン、最少コネクション、静的重み付け、CPU負荷による重み付け) ●セッション維持機能 ●分散先の固定化機能(ソースIP、URL、Cookie(オプション)(*2)、SSLセッションIDなど) ●分散ノードのヘルスチェック(Ping、TCPポート、HTTP、HA/JVMSaver) ●SSLアクセラレータ(オプション)(*3) 運用管理 ●管理ツール ●初期設定ツールOS ●Linuxベースのオペレーティングシステム(Red Hat Enterprise Linux 6.4 (x86_64))を採用 その他 ●CLUSTERPRO X（プリインストール）による二重化(*4)
*1 InterSec/LB NAT対応ライセンス
*2 InterSec/LB ノード固定化（Cookie）ライセンス
*3 InterSec/LB SSLアクセラレータライセンス
■ソフトウェア製品 型番 製品名 希望小売価格(税別) UL4568-001 InterSec/LB400i 590,000円 ※ 別途、 Express5800/R110e-1M(N8100-2106YまたはN8100-2107Y)が必要です。 次ページ以降の「動作環境」に従った本体装置をご用意ください。 ■アプライアンスパック製品 型番 製品名 希望小売価格(税別) UL4568-011 InterSec/LB400iアプライアンスパック(M) 1,277,000円 下記構成で、InterSec/LB400iをプリインストール 小中規模向けで、SSLアクセラレータラインセンスの追加利用も可能です。 型番 製品名 個数 N8100-2107Y Express5800/R110e-1M(6C/E5-2420v2) 1 N8102-573 8GB増設メモリボード(1x8GB/R) 2 N8103-173 RAIDコントローラ(512MB， RAID 0/1/5/6) 1 N8103-153 増設バッテリ 1 N8150-356 増設用250GB(SATA, 6Gb/s, 7200rpm) 3 N8151-122 内蔵DVD-ROM 1 N8181-86 電源ユニット 1 K410-246(03) AC電源ケーブル(3m) 2 UL4568-001 InterSec/LB400i 1 Express5800サーバに本製品をプリインストール(本体の組み上げ、InterSecソフトインストール)したパック製品です。 ※ アプライアンスパックの構成を変更することは出来ません。変更を希望する場合は個別に構成を組んでください。 ※ プリインストールサービスのみを提供することは出来ません。 ※ プリインストール作業のため、通常の納期より２週間程度の追加になります。 ※ アプライアンスパック製品の保守は、別途追加が必要です。 ハードウェア保守、ソフトウェア保守それぞれに、お客様要望に合った内容を追加してください。
動作環境
InterSec/LB400iは、下記Express5800サーバをサポートします。 下記以外は未サポートとなりますのでご注意ください。 ※ 下記製品情報は掲載時点のものです。 ※ 構成の制限は本体に準じます。最新はハードウェア側の情報を参照してください。 ※ ラック関連、UPS、ディスプレイ、キーボード、ケーブル、ハードウェア保守は任意に追加可能です。 ※ マウス、バックアップ装置、PCIスロットへの各種オプションの増設は非対応です。本体
メモリ
型番 製品名 備考 N8100-2106Y Express5800/R110e-1M(4C/E5-2403v2) N8100-2107Y Express5800/R110e-1M(6C/E5-2420v2) 最大16GBで、いずれか必須となります。 型番 製品名 備考 N8102-572 4GB増設メモリボード(1x4GB/R) N8102-573 8GB増設メモリボード(1x8GB/R) N8102-574 16GB増設メモリボード(1x16GB/R) N8102-570 4GB増設メモリボード(1x4GB/U)内蔵ドライブ
型番 製品名 備考 N8150-356 増設用250GB(SATA, 6Gb/s, 7200rpm) N8150-357 増設用500GB(SATA, 6Gb/s, 7200rpm) N8150-358 増設用1TB(SATA, 6Gb/s, 7200rpm) N8150-303 増設用146.5GB(SAS, 6Gb/s, 15000rpm) N8150-331 増設用300GB(SAS, 6Gb/s, 15000rpm) N8150-301 増設用300GB(SAS, 6Gb/s, 10000rpm) N8150-322 増設用450GB(SAS, 6Gb/s, 10000rpm) N8150-304 増設用600GB(SAS, 6Gb/s, 10000rpm) N8150-332 増設用900GB(SAS, 6Gb/s, 10000rpm) N8150-408 増設用1.2TB(SAS, 6Gb/s, 10000rpm) いずれか1台以上必須となります。 ハードディスク1台のみ搭載の単体ディスク構成と、2台以上搭載によるRAID構成をサポートします(RAID構成 の場合は、別途RAIDコントローラのご購入が必要です）。RAIDコントローラ
型番 製品名 備考 N8103-168 RAIDコントローラ(1GB， RAID 0/1/5/6) N8103-173 RAIDコントローラ(512MB， RAID 0/1/5/6) N8103-174 RAIDコントローラ(1GB， RAID 0/1/5/6) N8103-153 増設バッテリ 以下のRAIDコントローラの搭載により、RAID1/5/6をサポートします。 その他のRAID構成（RAID0など）は利用できません。 RAIDコントローラを未搭載の場合、単体ディスク構成のみサポートします。 以下のいずれかの本体装置が必要です。 ※ 1つの論理ドライブの容量は、2TB以下に構築する必要があります光ディスクドライブ
型番 製品名 備考 N8151-122 内蔵DVD-ROM インストール時必須 LB400iのインストールに必要です。Flash FDD
型番 製品名 備考 N8160-86 Flash FDD 任意 Flash FDDの利用は任意です。 インストール後の初期セットアップにおける初期IPアドレスの変更に使用できます。 初期IPアドレスの変更は、コマンドラインやWebUIでも可能です。PCIカード
型番 製品名 備考 N8117-01A 増設RS-232Cコネクタキット 任意 シリアルポート拡張キットが使用できます。その他内蔵オプション
型番 製品名 備考 N8181-86 電源ユニット 任意 K410-246(1A) AC電源ケーブル(1.5m) AC100V接続必須 標準搭載の電源ユニット用に必要です。 電源ユニットを増設した場合、さらに1本必要です。 K410-246(03) AC電源ケーブル(1.5m) AC100V接続 K410-162(03) ACケーブル(3m) AC200V接続 K410-108(05) ACケーブル(5m) AC200V接続 K410-309(02) ACケーブル(2m) AC200V接続 電源ユニット1台を増設可能です。 電源ケーブルは標準添付されておりませんので、ご購入が必要です。
外付け周辺機器（UPS 他）
UPS(無停電電源装置）、キーボード、LCDコンソールユニットなど設置環境に合わせてご用意ください。 ただし、マウス、バックアップ装置はご使用いただけません。 詳細は、本体装置の「システム構成ガイド」をご参照ください。 http://www.nec.co.jp/products/express/systemguide/100guide.shtml ラックサーバ - Express5800/R110e-1M (PDFファイル) ※ UPSなどのソフトウェア製品をご購入される場合は、Linux版をご選択ください。 InterSecは、Linuxベースのオペレーティングシステムを採用しております（OSバージョン詳細は、1ページ目 のOS欄をご参照ください）。 ※ UPS関連ソフトウェアを使用する場合、事前に必ず「InterSec/LB400i用 アップデートモジュール Rel 1.0」 以降のアップデートモジュールを適用して下さい。InterSec/LB400i ライセンス
InterSec/LB400iで以下の機能を使用する場合は、該当するオプションライセンスをご購入下さい。 NAT対応ライセンス 【概要】 L4負荷分散でのNAT機能を追加するライセンス。 従来Webサーバ側に必要であったLoopbackまたはiptables設定を不要にすることが可能。 ノード固定化（Cookie）ライセンス 【概要】 L7負荷分散機能として、CookieによるWebサーバ固定化機能を追加するライセンス。 ショッピングサイトのカートなど、固定化が必要なサービスを含むWebサイトに、より適切な負荷分散を提供。 SSLアクセラレータライセンス 【概要】 SSLアクセラレータ機能を使用するためのライセンス。 SSL暗号化された通信データの復号化を効率的に実現。 秘密鍵・証明書署名要求の作成、証明書登録などの作業が、管理コンソール上で一括操作可能 製品名 型番 希望小売価格 （税抜き）InterSec/LB NAT対応ライセンス UL4568-002 100,000円
製品名 型番 希望小売価格
（税抜き）
InterSec/LB ノード固定化（Cookie）ライセンス UL4568-003 100,000円
製品名 型番 希望小売価格
（税抜き）
性能について
上記の指標はあくまで参考値です。ネットワーク環境やサーバ利用形態等によっては、
上記のデータが当てはまらない場合がございますので、ご注意ください。
最大スループット
L4負荷分散 利用時(※1) ：約850Mbps
最大同時接続数
(※2)最大分散対象数
分散対象グループの最大数 ：128グループ
分散対象サーバの最大数 ：128台
（1分散対象グループ当たり）搭載メモリ
容量
L4
L7
IPv4/IPv6
(※3)IPv4
(※4)IPv6
SSLアクセラ
レータ利用時
4GB
約650万
28,000
1,600
4,096
(※5)
8GB
↑
↑
3,200
↑
16GB
↑
↑
6,600
↑
※2 InterSec/LBにおける最大同時接続数は理論値となっております。 実際のデータ転送が行われている状態では、利用形態やデータサイズなどに従いこの値は変動します。 目安としてお考えください。 ※3 L7、IPv4時に設定可能な最大同時接続数は、全ての分散グループを合わせた最大値となっています。 一つの分散グループあたりの最大は8,000となります。 ※4 L7、IPv6時に設定可能な最大同時接続数は、実際の仮想マシンの搭載メモリ容量(OS使用分を除く)に 依存します。 上記表に記載以外の搭載メモリ容量で設定可能な値に関しては、グループ追加時にManagement Console の画面上に表示していますのでご確認ください。 ※5 SSLアクセラレータ利用時、最大同時接続数を4,096とする場合はメモリ容量8GB以上を推奨します。 8GB未満では、利用状況によってはメモリ不足となり正常に動作できない場合があります。※1 ダイレクトレスポンス方式（MAT:MAC Address Translation）における上りのスループットとなっております。 下りのスループットにつきましては、InterSec/LBを経由しないため、分散ノード側の性能に依存します。
下記は N8100-2107Y Express5800/R110e-1M(6C/E5-2420v2) での指標です。
No.
更新日
改版点
1 2014.05.30 ・p.4 「外付け周辺機器」 に情報を追記
