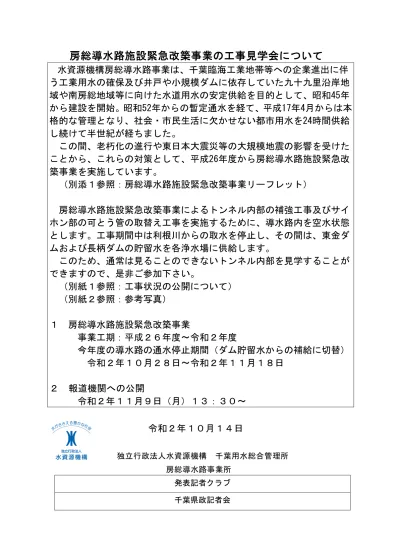

房総導水路施設緊急改築事業の工事見学会について

水資源機構房総導水路事業は、千葉臨海工業地帯等への企業進出に伴

う工業用水の確保及び井戸や小規模ダムに依存していた九十九里沿岸地

域や南房総地域等に向けた水道用水の安定供給を目的として、昭和45年

から建設を開始。昭和52年からの暫定通水を経て、平成17年4月からは本

格的な管理となり、社会・市民生活に欠かせない都市用水を24時間供給

し続けて半世紀が経ちました。

この間、老朽化の進行や東日本大震災等の大規模地震の影響を受けた

ことから、これらの対策として、平成26年度から房総導水路施設緊急改

築事業を実施しています。

（別添１参照：房総導水路施設緊急改築事業リーフレット）

房総導水路施設緊急改築事業によるトンネル内部の補強工事及びサイ

ホン部の可とう管の取替え工事を実施するために、導水路内を空水状態

とします。工事期間中は利根川からの取水を停止し、その間は、東金ダ

ムおよび長柄ダムの貯留水を各浄水場に供給します。

このため、通常は見ることのできないトンネル内部を見学することが

できますので、是非ご参加下さい。

（別紙１参照：工事状況の公開について）

（別紙２参照：参考写真）

１ 房総導水路施設緊急改築事業

事業工期：平成２６年度～令和２年度

今年度の導水路の通水停止期間（ダム貯留水からの補給に切替）

令和２年１０月２８日～令和２年１１月１８日

２ 報道機関への公開

令和２年１１月９日（月）１３：３０～

令和２年１０月１４日

独立行政法人水資源機構 千葉用水総合管理所 房総導水路事業所 発表記者クラブ 千葉県政記者会

問 い 合 わ せ 先

独立行政法人水資源機構 千葉用水総合管理所

房総導水路事業所総務用地課 後藤ご と う 住 所 ： 千葉県大網白里市池田４５５

別紙１

工事参考写真

通水停止後の緊急改築事業による工事現場については、次のとおり、報道機関に 公開いたします。 ＜山武地区サイホン補強外工事（１号トンネル、３号サイホン）の状況＞ 1) 日 時：令和２年１１月９日（月）１３：３０～１６：３０ （受付１３：００～） 2) 集合場所：(独)水資源機構 千葉用水総合管理所 房総導水路事業所 千葉県大網白里市池田４５５［別紙３参照：案内図］ ・会議室にて概要説明 3) 工事見学：１号トンネル補強および３号サイホン可とう管取替工事の状況 4) 参加を希望される場合は、令和２年１０月３０日（金）１７時までに、下記 まで事前申込みをして頂くようお願いいたします。 〔事前申込受付先〕 （独）水資源機構 千葉用水総合管理所 房総導水路事業所 後藤ご と う又は伊野い の うまで 電 話：０４７５（７３）６５０４ ただし、工事の実施状況等により、上記予定が変更又は中止になる場合があ ります。その際には、令和２年１１月６日（金）までに当方より連絡致します。 5) 備考 ① コロナ対策により、受付時に検温、マスク着用及びトンネル入坑に際し、 当機構でご用意させていただきますヘルメットおよび転落防止装置（フルハ ーネス）の着用がございますので、ご了承下さい。 また、トンネルの入退坑は、タラップを昇降することになりますので、撮 影機材の携帯については、ご注意願います。 ② トンネル内は、湧水、資材、堆積土砂などで、足下が悪いため、長靴 など濡れてもよい靴をご持参願います。 ③ トンネル内は狭いため、一度に入坑できる人数を制限させて頂きます。 （受付順） ④ 事業所よりの移動は機構が用意する車両で現場を往復致します。 －以 上－

別紙２

工事状況の公開について

＜山武地区サイホン補強外工事（１号トンネル、３号サイホン）＞ ○１号トンネル（施工済み箇所の工事見学状況） ○３号サイホン既設可とう管（掘削状況）

別紙３

房総導水路事業所案内図

独立行政法人 水資源機構 千葉用水総合管理所 房総導水路事業所 交通：JR 外房線大網駅下車 徒歩 20 分 千葉中央バス 小食土（やさしど）バス停下車２分 【工事担当事務所 対応者】 独立行政法人水資源機構 千葉用水総合管理所 房総導水路事業所 総務用地課長 後藤ご と う 設計工務課長 伊野い の う 電 話： ０４７５（７３）６５０４（緊急改築棟 代表） 〒299-3245 千葉県大網白里市池田４５５ E-mail：[email protected] 【房総ホームページ】

横芝揚水機場吐水槽

1号S上M

1号SBO

1号トンネル終点

2号SBO

2号S下M

_2-1号暗渠

3号トンネル始点

3号トンネル終点

2-2号暗渠

3号S上M

3号SBO

3号S下M

4号

トンネル

4号トンネル終点

2-2-1号暗渠

4号S上M

4号S下M

5号S上M

5号SBO

5号S下M

6号トンネル終点

2-3号C

7号トンネル始点

2-4号C

6号S上M

6号SBO

6号S終点

木戸川

主要地方道

千葉･八街横芝線

5号

トンネル

_6号

トンネル

3号トンネル

1号トンネル始点

2号S始点

4号トンネル始点

5号トンネル始点

5号トンネル終点

6号トンネル始点

7号

トンネル

1号暗渠

圏央道

山武市

山武市

横芝光町

1

号S下M

1

号トンネル L=499.51m

(補強区間　L=70.0m)

凡　　例

山武地区サイホン補強外工事 ５号サイホン可とう管取替工事 20号トンネル補修工事

1:12,000

0

500m

1km

NO.41+60.000 NO.41+80.000

NO.42

NO.42+20.000 NO.42+40.000 NO.42+60.000 NO.42+80.000

NO.43

NO.43+20.000 NO.43+40.000 NO.43+60.000 NO.43+80.000

NO.44 NO.44+20.000 NO.44+40.000 1号トンネル終点 NO.44+19.509 157509 主要地方道 成田・松尾線 曲 線 測 点 点 間 距 離 累 加 距 離 現 況 地盤高 水 路 底 高 水 位 工 種 延 長 タイプ 延 長 勾 配 計 画 +40.000 +60.000 +80.000 NO.43 +20.000 +40.000 +60.000 +80.000 NO.44 +20.000 20.000 +20.000 20.000 20.000 20.000 20.000 20.000 20.000 20.000 20.000 20.000 0.491 29.336 DL=20.00m H=1:500 V=1:200 30.00 40.00 29.326 29.317 29.307 29.297 29.287 29.278 29.268 29.259 29.250 i=1/2100 4220.000 4240.000 4260.000 4280.000 4300.000 4320.000 4340.000 4360.000 4380.000 4400.000 4420.000 +19.509 19.509 29.240 4419.509 32.000 31.990 31.981 31.971 31.961 31.951 31.942 31.932 31.923 31.914 31.904 41.90 42.40 42.85 43.30 43.70 43.65 43.60 43.60 43.55 43.50 43.70 43.17 1号トンネル L=499.509m 3400 Cタイプ L=139.509m Dタイプ L=298.000m Dsタイプ L=50.000m 1号トンネル終点 NO.44+19.509 増厚補強工区間 NO.42+62.000 増厚補強工区間 L=70.00m 50.00 157509 NO.42+62.000 11800 主要地方道 成田・松尾線 NO.41 +80.000 NO.42 20.000 20.000 29.355 29.345 4180.000 4200.000 32.019 32.009 41.50 41.45 NO.41+92.000 272000 NO.41+92.000 施工済み L=45.0m 今回対象 L=25.0m L=70.0m Ｃ_Ｌ R=1700 R=3400 1399 1399 増厚工 t=30mm

トンネル断面図

3400 3400 R=3400 S=1:50 S=1:500

平面図

V=1:200 H=1:500

縦断図

独立行政法人水資源機構　千葉用水総合管理所 登録番号 工事名 名　称 1号トンネル補強工計画図

1号トンネル補強工計画図

房総導水路緊急改築山武地区サイホン補強外工事 整理番号 注意事項 １.この図面は、房総導水路緊急改築山武地区サイ 　ホン補強外工事の1号トンネル補強工計画図に適 　用する。 ２.単位 　標高はｍ単位で示し、構造寸法は特に示さない 　限りｍｍ単位で示す。

さらなる安定送水を目指して

～房総導水路施設緊急改築事業～

横芝揚水機場 横芝揚水機場ポンプ室 長柄ダム 房総導水路事業所（大網揚水機場） 水管橋 トンネル 長柄ダム 水管橋

１．房総導水路の概要

房総導水路は、九十九里地域及び南房総地域へ水道用水、京葉臨海工業地帯とその 周辺地域へ工業用水を供給する施設で、地域のライフラインになっています。 房総導水路は、導水路約100kmのほか、揚水機場５箇所、ダム２箇所などで構成さ れています。水資源機構ではこれらの施設を24時間体制で管理・運転しています。 九十九里地域水道企業団 東金浄水場 横芝堰 長柄揚水機場 東金揚水機場 房総導水路事業所 （大網揚水機場） 横芝揚水機場 房総導水路の建設は昭和46年に開始され、昭和52年に九十九里地域水道企業団の光 浄水場、東金浄水場への水供給が開始されました。その後、昭和55年に九十九里地域 水道企業団の長柄浄水場へ、また昭和61年に千葉県企業庁の袖ヶ浦浄水場へ、さらに 平成８年には南房総広域水道企業団の大多喜浄水場への水供給が開始されました。 御宿海岸〈南房総地域〉 京葉臨海工業地帯 房総導水路のルート 房総導水路の縦断図（イメージ）

２．安定送水のための課題

（１）施設の老朽化

房総導水路のうち、横芝揚水機場をはじめとする機械・電気設備は、定期的な保守点検、 分解整備等を行ってきていますが、運転開始から35年以上が経過し、老朽化に伴う電気設備 の焼損やポンプ羽根車の壊食※1_{が発生するなど、機能低下が顕著です。また、故障が発生し} ても部品調達が困難となっており、保守・整備による延命の限界を迎えています。 トンネルにおいても、老朽化のためコンクリートにひび割れや背面空洞が確認されており、 このまま放置すれば崩落の危険性があります。 なお、トンネル等の地下構造物は建設時に地上権設定されていますが、今後、一斉に設定 期間が満了となるため、将来にわたる施設の適正管理の一環として、計画的な地上権再設定 が必要です。 ※１〈壊食（かいしょく)〉 水流による影響で金属表面に窪みが発生すること ポンプ羽根車の壊食状況 （白線箇所）

（２）大規模地震の切迫

政府の地震調査委員会は、平成16年８月に今後30年以内にマグニチュード７クラスの大地 震が南関東で発生する確率は「70％程度」と公表しています。 また、中央防災会議「首都直下地震対策専門調査会」が平成16年11月に示した「予防対策 用震度分布図」において、房総導水路は震度６強の強い揺れが想定される範囲に位置してい ます。 このような状況を踏まえ、房総導水路の耐震照査を実施した結果、レベル２地震動※2_が発 生した場合、復旧に長時間を要したり第三者の被害が懸念される箇所が判明しました。 ※２ 〈レベル２地震動〉 現在から将来にわたって考えられる最大級の強さを持つ地震動 ７ ６強 ６弱 ５強 ５弱 ４ ３以下

震 度

房総導水路 横芝揚水機場ポンプ室 遮断機の焼損状況 送水停止中のトンネル内部 ３以下 予防対策用震度分布図（出典：中央防災会議）

３．房総導水路施設緊急改築事業について

（１）事業の目的 老朽化対策： 耐 震 補 強 : （２）事業費 約１５０億円 （３）工 期 平成２６年度～平成３２年度 （４）事業概要 ①房総導水基幹施設 横芝揚水機場 揚水機 １式 幹線水路 トンネル 延長約２1ｋｍ サイホン １０箇所 大網揚水機場 揚水機 １式 地上権再設定 １式 ②南房総導水路施設 長柄揚水機場 揚水機 １式 導水路 水管橋 ４箇所 ③操作設備等 １式 老朽化した施設を改築し、従前の機能を回復させます。 具体的には、揚水機場においてポンプ設備や特別高圧受変電設備の改築、 トンネルにおいてコンクリートのひび割れ補修や背面空洞の充填等を実施し ます。 大規模地震が発生した場合に大きな影響が想定される箇所に対し、耐震性 能を補強します。 具体的には、トンネル、サイホン、水管橋の耐震補強、非常用発電設備の新 設等を実施します。 房総導水路施設緊急改築事業 概要図 導水路 水管橋 ４箇所 ③操作設備等 １式

独立行政法人 水資源機構 千葉用水総合管理所

房総導水路事業所
