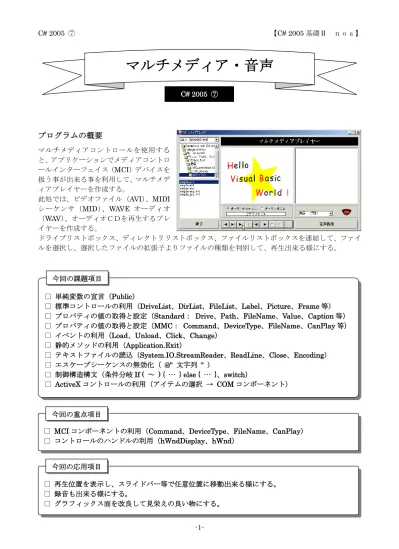

マルチメディア・音声

(1)

プログラムの概要

マルチメディアコントロールを使用すると、アプリケーションでメディアコントロールインターフェイス（MCI）デバイスを扱う事が出来る事を利用して、マルチメディアプレイヤーを作成する。此処では、ビデオファイル（AVI）、MIDI シーケンサ（MID）、WAVE オーディオ（WAV）、オーディオＣＤを再生するプレイヤーを作成する。ドライブリストボックス、ディレクトリリストボックス、ファイルリストボックスを連結して、ファイルを選択し、選択したファイルの拡張子よりファイルの種類を判別して、再生出来る様にする。

マルチメディア・音声

C# 2005 ⑦ □ 単純変数の宣言（Public） □ 標準コントロールの利用（DriveList、DirList、FileList、Label、Picture、Frame 等） □ プロパティの値の取得と設定（Standard： Drive、Path、FileName、Value、Caption 等） □ プロパティの値の取得と設定（MMC： Command、DeviceType、FileName、CanPlay 等） □ イベントの利用（Load、Unload、Click、Change） □ 静的メソッドの利用（Application.Exit） □ テキストファイルの読込（System.IO.StreamReader、ReadLine、Close、Encoding） □ エスケープシーケンスの無効化（ @" 文字列 " ） □ 制御構造構文（条件分岐 If ( ～ ) { … } else { … }、switch） □ ActiveX コントロールの利用（アイテムの選択 → COM コンポーネント）今回の課題項目 □ MCI コンポーネントの利用（Command、DeviceType、FileName、CanPlay） □ コントロールのハンドルの利用（hWndDisplay、hWnd）今回の重点項目 □ 再生位置を表示し、スライドバー等で任意位置に移動出来る様にする。 □ 録音も出来る様にする。 □ グラフィックス面を改良して見栄えの良い物にする。今回の応用項目

(2)

-2-

■ ツールボックスのカスタマイズ ■

■ マルチメディアコントロール（MCI）の追加

１．ツールボックスを右クリック→『アイテムの選択』と進む。

２．『COM コンポーネント』で Microsoft Multimedia Control, version 6.0 を選択する。

(3)

■ テキストスピーチコントロール（TextToSpeech）の追加

１．ツールボックスを右クリック→『アイテムの選択』と進む。

２．『COM コンポーネント』で TextToSpeech Class を選択する。

※ 上記のダイアログボックスに TextToSpeech が存在し無い場合、インストールする必要が有る。

下記に記すファイルは、2007 年 5 月 1 日現在、下記のサイトよりダウンロードする事が出来る。

http://www.microsoft.com/msagent/downloads/user.asp#tts

MS Speech Engine v4（actcnc.exe）をインストールすると、音声エンジンを使用する事が出来る様に成る。但し、音声データが無い為、此の儘では、音声を発する事は出来ない（エラーが発生する）。 Tv_enua.exe をインストールすると、米国英語に対応する。米国英語の男性：CA141FD0-AC7F-11D1-97A3-006008273000 Lhttseng.exe をインストールすると、英国英語に対応する。英国英語の女性：227a0e40-a92a-11d1-B17B-0020AFED142E（Carol）英国英語の男性：227A0E41-A92A-11d1-B17B-0020AFED142E（Peter） lhttsjpj.exe をインストールすると、日本語に対応する。日本語の男性：A778E061-A936-11d1-B17B-0020AFED142E（Kenji）日本語の女性：a778e060-a936-11d1-B17B-0020AFED142E（Naoko）以上で、C# を含む Visual Studio から使用する事が出来る様に成る。本プログラムを実行する為にインストールする必要の有るのは、下記の通りで有る。 actcnc.eex Tv_enua.exe lhttsjpj.exe

(4)

-4- ■ オブジェクト・プロパティ一覧 ■ コントロールの種類プロパティプロパティの設定値フォーム Name player Text マルチメディアプレイヤードライブリスト Name drvPlayer ディレクトリリスト Name dirPlayer ファイルリスト Name filPlayer ラベル１ Name lblTitle AutoSize False BackColor、ForeColor Black、White Font ＭＳ明朝、太字、２４ Text、TextAlign マルチメディアプレイヤー（MiddleCenter）ピクチャーボックス Name picDisp BackColor Black グループボックス１ Name grpSelect Text 空白ラジオボタン１ Name radFile Text オーディオファイル Checked True ラジオボタン２ Name radCD Text オーディオＣＤグループボックス２ラベル１ラベル２ボタン１ピクチャーボックスグループボックス１ラジオボタン１ドライブリストボックスファイルリストボックスディレクトリリストボックスマルチメディアコントロールボタン２テキストボックスコンボボックス TextToSpeech ラジオボタン２

(5)

コントロールの種類プロパティプロパティの設定値ラベル２ Name lblKind TextAlign MiddleCenter BorderStyle FixedSingle Font ＭＳ明朝、太字、９ボタン１ Name btnFinish Text 終了 Font ＭＳ明朝、太字、１２マルチメディア Name mmcPlayer テキストボックス Name txtSpeak Font ＭＳ明朝、標準、１２ Multiline True Text 空白グループボックス２ Name grpVoice Text 空白コンボボックス Name cboVoice Font ＭＳ明朝、標準、９ Items 英語（男性）日本語（男性）日本語（女性）

TextToSpeech Name ttsSpeak

ボタン２ Name btnSpeak Text 音声再生 Font ＭＳ明朝、太字、１２ドライブリストボックスシステムの有効なドライブ一覧を表示するコントロールディレクトリリストボックスカレントディレクトリの階層構造を表示するコントロールファイルリストボックス指定したディレクトリ内のファイル一覧を表示するコントロールマルチメディアコントロール（MCI）メディアコントロールインターフェイス（MCI）デバイスでのマルチメディアファイルの再生録音や録画等を制御するコントロール。此のコントロールには幾つかのボタンが用意されて居り、オーディオボード、MIDI シーケンサ、CD-ROM ドライバ、オーディオ CD プレイヤー、ビデオディスクプレイヤー、ビデオテープレコーダー、及び、ビデオテーププレイヤー等のハードウェアを制御するデバイスドライバにMCI コマンドを送る。亦、此のコントロールは、ビデオファイル（AVI）の再生もサポートして居る。テキストスピーチ（TextToSpeech）テキストを音声合成に依り発声するコントロール。音声には、世界の主要言語が用意されて居り、日本語も男女２種の音声が提供されて居る。猶、日本語では、仮名文は勿論、漢字仮名交じり文も音読する事が出来る。音声ガイドに利用する事が出来る。

(6)

-6- ■ プログラムリスト ■ using System; using System.Collections.Generic; using System.ComponentModel; using System.Data; using System.Drawing; using System.Text; using System.Windows.Forms; namespace player {

public partial class player : Form { public player( ) { InitializeComponent( ); } // フォームが読み込まれた時の処理

private void player_Load( object sender, EventArgs e ) { // デバイスのオープン mmcPlayer.Command = "Open"; // 音声の初期設定（英語の男性の声） cboVoice.SelectedIndex = 0; } // フォームが閉じられた時の処理

private void player_FormClosed( object sender, FormClosedEventArgs e ) { // デバイスのクローズ mmcPlayer.Command = "Close"; } // ボタン（終了）がクリックされた時の処理

private void btnFinish_Click( object sender, EventArgs e ) { this.Dispose( ); Application.Exit( ); } // ドライブリストボックスの選択項目が変化した時の処理

private void drvPlayer_SelectedIndexChanged( object sender, EventArgs e ) {

dirPlayer.Path = drvPlayer.Drive; }

// ディレクトリリストボックスの内容が変化した時の処理

private void dirPlayer_Change( object sender, EventArgs e ) { filPlayer.Path = dirPlayer.Path; } ネームスペース（名前空間）の使用を宣言して居る。此の部分は、エディタが、自動的に記述して下れる。クラス名と同じ名前のメソッドは、コンストラクタと呼ばれ、クラスのインスタンスを生成し、初期化するメソッドで有る。フォームのLoad イベントは此のフォームがメモリに読み込まれた時に発生する。アクティブに成った時ではない事に注意が必要。コンボボックスの SelectedIndex プロパティを設定する事に依り選択項目を指定する事が出来る。アプリケーションを終了する場合、使用したデバイスは閉じてから終了する事が望ましい。アプリケーションを終了する場合、正しくプログラムをメモリから消去して終了する。ドライブの変更をディレクトリに反映させる。 SelectIndexChange ではなく Change でないと、ファイルリストボックスと連動しない。

(7)

// ファイルリストボックスの選択項目が変化した時の処理

private void filPlayer_SelectedIndexChanged( object sender, EventArgs e ) { string f = "", s = ""; // オーディオ CD 選択時の処理 if ( radCD.Checked ) return; // デバイスのクローズ mmcPlayer.Command = "Close"; // フルパスのファイル名の取得

if ( filPlayer.Path.EndsWith( @"¥" )) f = filPlayer.Path + filPlayer.FileName; else f = filPlayer.Path + @"¥" + filPlayer.FileName;

s = f.Substring( f.LastIndexOf( "." ) + 1 ).ToLower( ); switch ( s ) { case "mid": lblKind.Text = "ＭＩＤＩシーケンサ"; mmcPlayer.DeviceType = "Sequencer"; mmcPlayer.FileName = f; break; case "avi": lblKind.Text = "ビデオファイル"; mmcPlayer.DeviceType = "AVIVideo"; mmcPlayer.FileName = f; // ビデオファイルの表示デバイスの設定 // 設定しない場合は、新しいフォームで表示される。 mmcPlayer.hWndDisplay = picDisp.Handle.ToInt32( ); break; case "wav": lblKind.Text = "ＷＡＶＥオーディオ"; mmcPlayer.DeviceType = "WaveAudio"; mmcPlayer.FileName = f; break; case "txt": lblKind.Text = "音声再生テキスト"; txtSpeak.Text = "";

System.IO.StreamReader sr = new System.IO.StreamReader( f, Encoding.Default ); while (( s = sr.ReadLine( )) != null )

{ txtSpeak.Text += ( s + "¥r¥n" ); } sr.Close( ); sr.Dispose( ); return; } // デバイスのオープン mmcPlayer.Command = "Open"; // デバイスのチェック if ( !mmcPlayer.CanPlay ) { lblKind.Text = "デバイス『" + mmcPlayer.DeviceType + " 』は使用不可"; } } ビデオファイルの場合の拡張子は avi で、デバイスの指定文字列は AVIVideo。 MIDI シーケンサの場合の拡張子はmid で、デバイスの指定文字列はSequencer。ファイル名の最後のコンマ以降の部分（拡張子）を調べ、ファイルの種類を判別して居る。オーディオＣＤは再生時にデータファイルを必要としないデバイスなので、ファイルを指定する必要は無い。パス名の末尾に区切記号¥が付か無い事が有る為、パス名とファイル名を正しく区切る為に、パス名の末尾の１文字を調べて、フルパスのファイル名を設定して居る。デバイス変更時には、一旦デバイスを閉じる。 WAVE オーディオの場合の拡張子はwav で、デバイスの指定文字列はWaveAudio。拡張子がtxt のテキストファイルは、読み込んでテキストボックスに表示する。 Open コマンドを実行すると再生機能が有るか調べる事が出来る様に成る。 CanPlay プロパティが True の場合は使用可能、False の場合は使用不可で有る。

(8)

-8- // ラジオボタンがクリックされた時の処理

private void OptionClick( object sender, EventArgs e ) { // デバイスのクローズ mmcPlayer.Command = "Stop"; mmcPlayer.Command = "Close"; if ( radFile.Checked ) { drvPlayer.Enabled = true; dirPlayer.Enabled = true; filPlayer.Enabled = true; } else { drvPlayer.Enabled = false; dirPlayer.Enabled = false; filPlayer.Enabled = false; mmcPlayer.DeviceType = "CDAudio"; mmcPlayer.Command = "Open"; } } // ボタン（音声再生）がクリックされた時の処理

private void btnSpeak_Click( object sender, EventArgs e ) { // 読上速度の設定 ttsSpeak.Speed = 120; // 音声の設定 switch ( cboVoice.SelectedIndex ) { case 0: // 英語の男性の声 // ttsSpeak.TTSMode = "C5C35D60-DA44-11D1-B1F1-0000F803E456" ttsSpeak.TTSMode = "CA141FD0-AC7F-11D1-97A3-006008273000"; break; case 1: // 日本語の男性の声 ttsSpeak.TTSMode = "A778E061-A936-11d1-B17B-0020AFED142E"; break; case 2: // 日本語の女性の声 ttsSpeak.TTSMode = "A778E060-A936-11d1-B17B-0020AFED142E"; break; } // 音声の再生 ttsSpeak.Speak( txtSpeak.Text ); } } } オーディオファイルとオーディオＣＤを切り替える時は、一旦デバイスを閉じる。オーディオファイルの場合は、ファイルを選択する事が出来る様にする。オーディオＣＤの場合は、ファイルを選択する事が出来ない様にする。猶、オーディオＣＤの場合は、デバイスの種類を指定して開けば、各トラックの再生、巻き戻し、早送りが出来る様に成る。 TTSMode プロパティの値には使用する音声を示す値を指定する。 TextToSpeech コントロールの Speak メソッドで引数に指定した文字列を発声する。インストールされて居ない音声を指定すると、エラーが発生する。読み上げ速度は、TextToSpeech コントロールのSpeed プロパティで指定する。値が大きい程、早口に成る（WinXP ではエラー）。音声値は、音声コード.txt を参照され度い。

(9)

MCI オブジェクトの DeviceType プロパティに依るデバイスの指定 MCI デバイスのデバイスタイプを指定するプロパティ

Object.DeviceType = 引数

MCI デバイスを引数で指定したデバイスの種類に設定する。

オブジェクトにはMCI（Media Control Interface）コントロールを指定する。引数にはMCI（Media Control Interface）デバイスの種類を指定する。

単純型デバイス（CD プレイヤー等の様にファイルを使用し無いデバイス）を開く場合は、此のプロパティでデバイスタイプを指定する必要が有る。亦、ファイルの拡張子でデバイスを識別出来ない場合に複合型デバイス（再生時にデータファイルが必要なデバイス）を開く時も、此のプロパティを設定する必要が有る。下記に、マルチメディアコントロールでサポートされるデバイスの一部と、其等のデバイスを使用する為にDeviceType プロパティに設定する指定文字列を示す。猶、ファイルの種類が記述されて居るデバイスは、複合型のデバイスで有る。デバイスの種類指定文字列ファイルの種類説明 CD audio CDAudio オーディオＣＤプレイヤー

Digital Audio Tape DAT デジタルオーディオテーププレイヤー

Digital video DigitalVideo デジタルビデオ（非GDI ベース）

Other Other 未定義のMCI デバイス

Overlay Overlay オーバーレイデバイス

Scanner Scanner イメージスキャナ

Sequencer Sequencer .mid MIDI シーケンサ ※

Vcr VCR ビデオテープレコーダー・プレイヤー

AVI AVIVideo .avi ビデオファイル

Videodisc Videodisc ビデオディスクプレイヤー

Wave audio Waveaudio .wav Waveform オーディオデバイス

※ Visual Studio 2005 では、エラーは発生しないが、反応しない。

MCI オブジェクトの FileName プロパティに依るファイルの指定ファイルを指定するプロパティ

Object.FileName = 引数

Open コマンド、又は、Save コマンドの対象と成るファイルを指定する。

オブジェクトにはMCI（Media Control Interface）コントロールを指定する。引数には、対象と成るファイル名を指定する。実行時にFileName プロパティの値を変更するには、マルチメディア MCI（MMControl）コントロールを一度閉じてから、再度開く必要が有る。機能書式解説機能書式解説

(10)

-10-

MCI オブジェクトの Command プロパティに依るコマンドの実行 MCI コマンドの種類を指定して実行するプロパティ

Object.Command = 引数

引数で指定したMCI コマンドを実行する。

オブジェクトにはMCI（Media Control Interface）コントロールを指定する。引数には、実行するMCI コマンドを指定する。指定したコマンドは直ぐに実行される。コマンド実行中にエラーが発生した時は、其のエラーコードが Error プロパティに返される。此のプロパティは、デザイン時には使用出来ない。下記に、使用出来るMCI コマンドを示す。コマンド内容 Open デバイスを開く Close デバイスを閉じる Play デバイスを再生する Pause 再生・録音・録画を一時停止する（一時停止中は再生・録音・録画を再開する） Stop 再生・録音・録画を停止する Back 逆方向にフレームを再生する Step 順方向にフレームを再生する Prev カレントトラックの先頭に移動する Next 次のトラックの先頭に移動する Seek 再生中は指定した位置から再生を続け、其れ以外は位置を検索する Record 録音・録画を実行する Eject メディアを排出（イジェクト）する Sound 音を鳴らす Save 現在開いて居るファイルを保存する MCI オブジェクトの CanPlay プロパティに依る再生機能の確認 MCI デバイスに再生する機能が有るかを示すプロパティ Object.Canplay MCI デバイスに再生する機能が有る場合は真（True）を、無い場合は偽（False）を返す。

オブジェクトにはMCI（Media Control Interface）コントロールを指定する。

Open コマンドを実行すると、MCI デバイスに再生する機能が有るか何うかが MCI_GETDEVCAPS コマンドを使用してチェックされ、其の結果が CanPlay プロパティに返される。此のプロパティは、デザイン時には使用出来ず、実行時に値の取得のみ可能で有る。機能書式解説機能書式解説

(11)

MCI オブジェクトの hWndDisplay プロパティに依る出力先の変更

ウィンドウ出力するデバイスで出力するウィンドウを示すプロパティ

Object.hWndDisplay

ウィンドウを使用して出力を表示するMMMovie デバイス、又は、Overlay デバイスで、出力を表示するウィンドウを返す。亦、出力先を変更する事も出来る。

オブジェクトにはMCI（Media Control Interface）コントロールを指定する。

此のプロパティは、MCI デバイスが出力を表示する場合に使うウィンドウのハンドルを表す。ハンドルが０の時は、既定のウィンドウを使う事を示す。猶、MCI デバイスが出力を表示する場合にウィンドウを使用するか何うかを調べるには、UsesWindows プロパティを使う。フォームのハンドルを取得するには、其のフォームのhWnd プロパティの値を調べる。此のプロパティは、デザイン時には使用出来ない。 hWnd プロパティに依るハンドルの取得フォーム、又は、コントロールのハンドル示すプロパティ Object.hWnd Microsoft Windows では、アプリケーション内の各フォーム、及び、コントロールを識別する為に、各オブジェクトにハンドルを割り当てる。hWnd プロパティは、其のフォームやコントロールのハンドルを取得するプロパティで有る。

hWnd プロパティは Windows API の呼出で使用される。Windows で使用される多くの関数は、引数として現在のウィンドウのhWnd を必要とする。猶、hWnd プロパティの値はプログラムの実行中に変更される可能性が有る為、値は変数に格納しないで、直接参照する様にする。此処では、MCI コントロールの hWndDisplay プロパティに、ピクチャーボックスの hWnd プロパティを設定して、既定の新しいウィンドウを開かずに、AVI 画像の出力先をピクチャーボックスに変更して居る。但し、Visual Studio 2005 では、hWnd はサポートされない為、此処では、ピクチャーボックスのハンドルを取得する為に、Object.Handle.ToInt32 を使用して居る。機能書式解説機能書式解説 SelectedIndexChanged と Change イベント

ドライブリストボックス、ディレクトリリストボックスに於いて、Bisual Basic 6.0 では、Change イベントしか提供されて居なかったが、.NET 以降では、SelectedIndexChanged イベントも提供され居る。SelectedIndexChanged イベントが、此等のリストボックスで項目を変更した時而巳に発生するのに対して、Change イベントは、コードでドライブやディレクトリを変更した時に発生する様で有る。此等を連動させる時には、適切なイベントを選択する必要が有る。亦、ファイルリストボックスでは、Click イベントが無く成り、同等の事を行うには、SelectedIndexChanged イベントを使用する。

(12)

-12- MCI イベント ButtonClick 各ボタンをクリックした時に発生 ButtonCompleted 各ボタンをクリックする事に依り実行される MCI コマンドの終了時に発生 ButtonGotFocus 各ボタンがフォーカスを得た時に発生 ButtonLostFocus 各ボタンがフォーカスを喪失した時に発生

Done MCI コマンドの終了時に発生（Notify プロパティが真の時） StatusUpdate UpdateInterval プロパティで設定した間隔で自動的に発生 MCI プロパティ AutoEnable 各ボタンの有効・無効の自動設定 ButonEnabled 各ボタンの有効・無効の設定 ButtonVisible 各ボタンの表示・非表示を設定 CanEject メディアのイジェクト機能の有無を取得 CanPlay メディアの再生機能の有無を取得 CanRecord メディアの録音・録画機能の有無を取得 CanStep メディアのフレーム再生（コマ送り）機能の有無を取得 Command MCI コマンドの種類を指定して実行 DeviceID 現在開いて居る MCI デバイスのデバイス番号を取得 DeviceType MCI デバイスのデバイスの種類を設定 Enabled ユーザー操作でのイベント認識の設定 Error 直前に実行した MCI コマンドのエラーコードを取得 ErrorMessage エラーコードの内容を示す文字列の取得 FileName 操作対象と成るファイルの設定 Frames フレーム再生する場合のフレーム数の設定 From 再生・録画・録音を行う開始位置の設定 hWndDisplay 出力を表示するウィンドウの取得と設定 Length MCI デバイスのメディアの長さを取得 Mode MCI デバイスの現在の状態を取得 Notify MCI 通知サービスの使用の設定

NotifyMessage Notify プロパティに依り発生した Done イベントの通知内容を取得 NotifyValue 通知メッセージを要求した最後の MCI コマンドの実行結果を取得 Orientation ボタンの配置を設定 Position MCI デバイスの現在の位置を取得 RecordMode 現在の記録モードを設定 Shareable MCI デバイスの共有の設定 Silent 音の出力の設定 Start メディアの開始位置を取得 TimeFormat メディアの長さや位置を表す時刻形式を設定 To 再生・録画・録音を行う終了位置の設定 Track トラックの設定 TrackLength トラックの長さを取得 TrackPosition トラックの開始位置を取得 Tracks 現在の MCI デバイス上のトラックの総数を取得 UpdateInterval StatusUpdate イベントが発生する時間間隔を設定 UsesWindows 出力表示ウィンドウの使用の設定 Wait MCI コマンドの実行終了後のアプリケーションへの制御の復帰を設定
