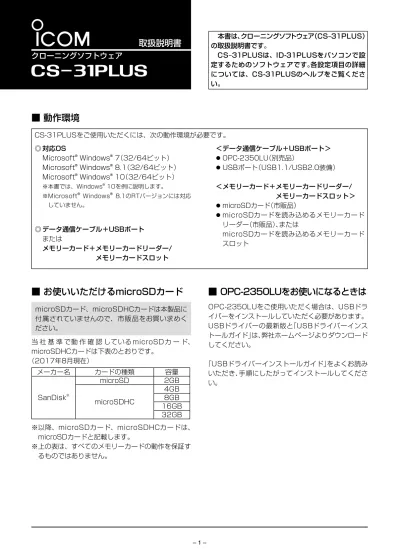

クローニングソフトウェア
取扱説明書
CS-31PLUS
本書は、クローニングソフトウェア（CS–31PLUS） の取扱説明書です。 CS–31PLUSは、ID-31PLUSをパソコンで設 定するためのソフトウェアです。各設定項目の詳細 については、CS-31PLUSのヘルプをご覧くださ い。 ◎対応OS Microsoft® Windows® 7（32/64ビット） Microsoft® Windows® 8.1（32/64ビット） Microsoft® Windows® 10（32/64ビット） ※本書では、Windows® 10を例に説明します。 ※ Microsoft® Windows® 8.1のRTバージョンには対応 していません。 ◎データ通信ケーブル＋USBポート または メモリーカード＋メモリーカードリーダー/ メモリーカードスロット ＜データ通信ケーブル＋USBポート＞ l OPC-2350LU（別売品） l USBポート（USB1.1/USB2.0装備） ＜メモリーカード＋メモリーカードリーダー/ メモリーカードスロット＞ l microSDカード（市販品） l microSDカードを読み込めるメモリーカード リーダー（市販品）、または microSDカードを読み込めるメモリーカード スロット■OPC-2350LUをお使いになるときは
■動作環境
OPC-2350LUをご使用いただく場合は、USBドラ イバーをインストールしていただく必要があります。 USBドライバーの最新版と「USBドライバーインス トールガイド」は、弊社ホームページよりダウンロード してください。 「USBドライバーインストールガイド」をよくお読み いただき、手順にしたがってインストールしてくださ い。 CS-31PLUSをご使用いただくには、次の動作環境が必要です。 当 社 基 準 で動 作 確 認 している microSDカ ー ド、 microSDHCカードは下表のとおりです。 （2017年8月現在） ※ 以降、microSDカード、microSDHCカードは、 microSDカードと記載します。 ※ 上の表は、すべてのメモリーカードの動作を保証す るものではありません。 microSDカード、microSDHCカードは本製品に 付属されていませんので、市販品をお買い求めく ださい。 メーカー名 カードの種類 容量 SanDisk® microSD 2GB microSDHC 4GB 8GB 16GB 32GB■お使いいただけるmicroSDカード
■クローニングソフトウェアのインストール
1. 管理者権限でログオンします。 ※ ほかのアプリケーションを起動しているとき は、すべて終了してください。 2. ダウンロードした圧縮ファイルを解凍します。 ・ 「Windows セキュリティの警告」画面が表示さ れたときは、〈はい（Y）〉をクリックします。 ・ ファイルを解凍すると、ダウンロードした圧縮 ファイルと同じ場所に、フォルダーが生成され ます。 3. 解凍して生成されたフォルダーに格納されている 「setup.exe」をダブルクリックします。 ・ 「ユーザーアカウント制御」画面が表示された ら、〈はい（Y）〉をクリックします。 4. 「設定言語の選択」画面が表示されますので、言語 を「日本語」、または「英語」から選択して、〈次へ （N）＞〉をクリックします。 ・ 本書では、「日本語」を例に説明します。 5. ｢CS-31PLUS セットアップへようこそ ｣画面が 表示されますので、〈次へ（N）>〉をクリックしま す。 6. ｢インストール先の選択｣画面が表示されますの で、〈次へ（N）>〉をクリックします。 ※ 別のフォルダーを選択する場合は、〈参照（R）...〉 をクリックし、任意のフォルダーを選択します。 7. インストール完了後、｢InstallShield Wizardの 完了｣画面が表示されますので、〈完了〉をクリッ クします。 8. 〈スタート〉をクリックすると、［CS-31PLUS］プ ログラムグループが表示されます。 また、デスクトップにクローニングソフトウェア （CS-31PLUS）のショートカットが作成されま す。 ※ アンインストールは、〈スタート〉→［設定］→［シ ステム］にある［アプリと機能］からできます。 ご注意 設定できる項目や、その項目についての詳細は、 CS-31PLUSのヘルプをご覧ください。 ヘルプは、CS-31PLUSの［ヘルプ（H）］メニュー から［CS-31PLUSヘルプ（C）］を選択するか、パ ソコンのキーボードから［F1］キーを押すと表示さ れます。 クリック クリック 確認 クリック 設定言語を選択 クリック1. 無線機の「設定セーブ」で、設定データを ICFファ イル形式で microSDカードに保存します。 （MENU > SDカード > 設定セーブ） 2. 無線機の電源を切り、microSDカードを取りはずし ます。 3. 取りはずした microSDカードを、パソコンの SDカードスロット、またはパソコンと接続され たメモリーカードリーダーに挿入します。 4. microSDカードの［Setting］フォルダーから無 線機の設定データ（ICFファイル）をパソコンの任 意のフォルダー（［ドキュメント］など）にコピー します。
■パソコンへファイルを保存する
microSDカードを使ってクローニングする
■イニシャルセットアップ画面について
CS-31PLUSを起動すると、｢イニシャルセットアッ プ｣画面を表示します。 はじめて本ソフトウェアをご使用になる前に、ご使用 になる無線機のバージョン情報を取得するため、イニ シャルセットアップをしてください。 1. 「microSD」と表示されたラジオボタンをクリッ クします。 2. 〈開く ...〉をクリックし、上記の「■パソコンへフ ァイルを保存する」で保存した無線機の設定デー タ（ICFファイル）を選択します。 3. 〈OK〉をクリックしてクローニングメニューを表 示させます。 ご注意 はじめてご使用いただくとき、イニシャルセット アップをしないで起動すると、設定画面に表示さ れない項目があります。 ご注意 新しい microSDカードをお使いになるときは、microSDカードをフォーマット（初期化）してください。 ※ フォーマット（初期化）方法について詳しくは、ID-31PLUSの簡易マニュアルをご覧ください。 microSDカードを使ってクローニングする場合は、次のステップにしたがって操作してください。 ステップ1 パソコンへファイルを保存する ステップ2 イニシャルセットアップをする ステップ3 クローニングする（P.4） ◇ microSDカードの階層について microSDカードの階層は、 右図のようになっています。 ［Setting］フォルダーに無 線機の設定データ（ICFファ イル）が格納されます。 クリック クリック クリック または SDカードスロットへ パソコン パソコン メモリー カードリーダーへ microSD カード ID-31PLUS ID-31 Gps Csv Reply QsoLog RxLog Setting Voice VoiceRec VoiceTx■クローニングするときのご注意
◎ 無線機のデータを消失させないために、microSD カードに保存した設定データ（ICFファイル）をパソ コンにコピーし、CS-31PLUSに読み込んでから、 編集を開始してください。 ◎ microSDカードに保存したデータをパソコンにバ ックアップしておくと、microSDカード内のデー タを削除したときでもデータを復元できます。 ◎ 無線機の電源を切った状態で、microSDカードの 取り付け、取りはずしをしてください。 ◎ 設定データを microSDカードに保存中、または設 定データを無線機に読み込んでいるときは、絶対 に無線機の電源を切らないでください。途中で電 源を切ると、データが消失する原因になります。microSDカードを使ってクローニングする （つづき）
パソコン上のICFファイルを microSDカードにコピーする■クローニングのしかた
CS-31PLUSで編集したメモリーチャンネル、MENU 画面内の各設定、レピータリストなどの設定データを、 microSDカードを使って無線機にクローニングする場合 は、下記の手順にしたがって操作してください。 1. パソコンへ設定データを保存します。（P.3） 2. CS-31PLUSで設定データを編集します。 ※ 編集方法について詳しくは、CS-31PLUSの ヘルプをご覧ください。 3. CS-31PLUSで編集したデータを、CS-31PLUS の［名前を付けて保存（A）...］、または［上書き保存 （S）］を実行し、ICFファイル形式でパソコンの任意 のフォルダー（［ドキュメント］など）に保存します。 4. 保 存 した ICFフ ァ イ ル を microSDカ ー ド 内 の ［Setting］フォルダーにコピーします。 5. ICFファイルの入った microSDカードを無線機 に取り付けて、「設定ロード」の中にある保存した ICFファイルを選択し、実行すると、クローニン グが完了です。 （MENU > SDカード > 設定ロード） 6. 無線機の電源を入れなおすと、クローニングした 内容で運用していただけます。 ご注意 ◎ 無線機の「設定ロード」を実行すると、ICFフ ァイルの設定データが無線機の現在のデータ に上書きされます。 ◎ 読み込む内容は、「全て」、「自局設定以外」、「レ ピータリストのみ」から選択できます。 レピータリストだけを読み込む場合は、「レピ ータリストのみ」を選択します。 ◎ レピータの SKIP設定を保持してクローニン グできます。 「レピータの SKIP設定を残しますか？」画面 で「はい」を選択すると、無線機で設定したレ ピータリストのスキップ設定を保持してクロ ーニングします。 ◎ 詳しくは、ID-31PLUSの活用マニュアルを ご覧ください。 ダブルクリック ダブルクリック ク ロ ー ニ ン グ し た い ICF フ ァ イ ルを入れる ダブルクリック1. USBドライバーをインストールする。 ※ USBドライバーの最新版と「USBドライバー インストールガイド」は、弊社ホームページよ りダウンロードしてください。 詳しくは、OPC-2350LUの取扱説明書をご覧く ださい。 2. 無線機の電源が切れているか確認します。 3. OPC-2350LUを右図のように接続します。 4. 無線機の電源を入れます。
■イニシャルセットアップ画面について
CS-31PLUSを起動すると、｢イニシャルセットアッ プ｣画面を表示します。 はじめて本ソフトウェアをご使用になる前に、ご使用 になる無線機のバージョン情報を取得するためイニシ ャルセットアップをしてください。 1. 「COMポート」と表示されたラジオボタンをクリ ックします。 2. COMポート番号を直接入力するか、▼をクリッ クすると表示されるドロップダウンリストから、 無線機が接続されているパソコンの COMポート 番号を選択します。 ※ COMポート番号の確認は、弊社ホームページ （下記）に掲載の「USBドライバーインストール ガイド」をご覧ください。 アイコム株式会社 取扱説明書 ダウンロード http://www.icom.co.jp/support/download/ manual/ 3. 〈OK〉をクリックしてクローニングメニューを表 示させます。■パソコンと無線機をOPC-2350LUで接続する
OPC-2350LUを使ってクローニングする
OPC-2350LUを使ってクローニングする場合は、次のステップにしたがって操作してください。 ステップ1 パソコンと無線機を OPC-2350LUで接続する ステップ2 イニシャルセットアップをする ステップ3 クローニングする（P.6） ご注意 はじめてご使用いただくとき、イニシャルセット アップをしないで起動すると、設定画面に表示さ れない項目があります。 ご注意 不用意に電波を送出することを防ぐため、無線機の「DVデータ送信」の設定を「PTT」に設定してから、クロー ニングを開始してください。 （MENU > DV設定 > DVデータ送信） クリック クリック パソコン USB ポートへ [DATA]ジャックへ ID-31PLUS OPC-2350LU （別売品）OPC-2350LUを使ってクローニングする（つづき）
■クローニングのしかた
CS-31PLUS で編 集 したメ モ リ ー チ ャ ン ネ ル、 MENU画面の各設定、レピータリストなどの設定デ ータを OPC-2350LUを使って無線機にクローニン グする場合は、下記の手順にしたがって操作してくだ さい。 1. CS-31PLUSの をクリックするか、トップメ ニューにある［クローン（C）］メニューの［読み込み ←無線機（R）］を選択すると、読み込みを開始しま す。 ・ 読み込みが完了すると、読み込みをする前の画 面に戻ります。 ※ パソコンに保存している ICFファイルを無線機 に書き込みたい場合は、 をクリックするか、 ［ ファイル（F）］メニューの［ 開 く（O）］を選択し ます。 2. CS-31PLUSで設定データを編集します。 ※ 編集方法について詳しくは、CS-31PLUSの ヘルプをご覧ください。 3. をクリックするか、［クローン（C）］メニューか ら［書き込み→無線機（W）］を選択すると、無線機 への書き込みを開始します。 ・ 書き込みが完了すると、右の画面が表示されま す。 ※ 無線機の電源を入れなおすと、クローニングし た内容で運用していただけます。 ご注意 書き込みを実行すると、無線機の現在のデータ にすべて上書きされます。 無線機からパソコンへの読み込みを 開始したときの無線機の表示 パソコンから無線機への書き込みを 開始したときの無線機の表示 書き込みが完了したときの無線機の 表示■クローニングするときのご注意
◎ 無線機のデータを消失させないために、無線機に設 定されているデータをCS-31PLUSに読み込んでか ら、編集を開始してください。 無線機のデータを読み込む前に CS-31PLUSで書 き込むと、自局コールサインや相手局などの設定 が消去されます。 ◎ 無線機に設定されているデータを、パソコンにバ ックアップしておくと、無線機のデータを消失し たときでもデータを復元できます。 ◎ 設定データの読み込みや書き込み中は、絶対に無 線機、またはパソコンの電源を切らないでくださ い。 途中で電源を切ると、データが消失する原因にな ります。ここでは、設定データ（ICFファイル）を編集する手順 について説明します。
1.設定データ（ICFファイル）を編集する
設 定 デ ー タ（ICFフ ァ イ ル ）の編 集 をはじめる前 に、 CS-31PLUSのイニシャルセットアップをしてくだ さい。（P.3、P.5） 1. CS-31PLUSの をクリックするか、［ファイル （F）］メニューの［開く（O）...］をクリックし、右記 の「最新の設定データ、レピータリストをダウン ロードする」で保存した設定データ（ICFファイル） を選択します。 2. CS-31PLUSを使用して、各設定項目の編集をし ます。 ※ 編集方法について詳しくは、CS-31PLUSの ヘルプをご覧ください。2.設定データ（ICFファイル）を保存する
➥ CS-31PLUSで編集したデータを、CS-31PLUSの ［名前を付けて保存（A）...］、または［上書き保存（S）］ を実行し、ICFファイル形式でパソコンの任意のフォル ダー（［ドキュメント］など）に保存します。 ※ 保存したICFファイルで無線機をクローニングする手 順 について詳 しくは、4ペ ー ジ、6ペ ー ジ をご 覧ください。 ここでは、弊社ホームページから最新の設定データ （ICFファイル）とレピータリスト（CSVファイル）をダ ウンロードする手順について説明します。 弊社ホームページ（D-STAR®サイト→サポート情報） http://www.icom.co.jp/d-starsite/support/ download/index.html 1. 弊社ホームページからダウンロードした下記のフ ァイルを右クリックし、「すべて展開（T）...」をク リックするとファイルが解凍され、ダウンロード したファイルと同じ場所にフォルダー（例：31P_ JPN_Rpt_yymmdd）が作成されます。 ファイル名：例 31P_JPN_Rpt_yymmdd.zip 2. 「31P_JPN_Rpt_yymmdd」フォルダーにある各 ファイルをパソコンの任意のフォルダー（［ドキュ メント］など）に保存します。最新の設定データ、レピータリストをダ
ウンロードする
CS-31PLUSを使用して
設定データを編集する
ご参考 ダウンロードした ZIPファイルは、以下のファ イルを格納しています。 （2017年8月現在） lレピータリスト（CSVファイル） ・ 31P_EastRyymmdd.csv （国内DVレピータ＋東日本FMレピータ） ・ 31P_WestRyymmdd.csv （国内DVレピータ＋西日本FMレピータ） ・ 31P_WwRptyymmdd.csv （国内DVレピータ＋海外DVレピータ） lGPSメモリー（CSVファイル） 31PJPNGpsyymmdd.csv （国内サンプルGPSメモリー） ※上記の「yymmdd」は6桁の数字で示す年月日です。 ＜各CSVファイル＞ 各CSVファイルには、各ファイル名の内容だけ を収録しています。 l編集方法（P.9） lインポート方法（P.8） lエクスポート方法（P.9） 更新日により異なります。 保存形式についてのご注意 ◎ ID-31PLUSを選択したとき 保存したICFファイルを、ID-31で読み込むことは できません。 ◎ ID-31を選択したとき ID-31PLUSで追加された情報や設定が、ICFファ イルに保存されません。レピータリストをインポートする
ここでは、弊社ホームページからダウンロードしたレ ピータリスト（CSVファイル）を CS-31PLUSにイン ポートする手順について説明します。1.無線機のデータを読み込む
➥ 無線機に設定されているデータを CS-31PLUSに 読み込みます。（P.4、P.6） ※ 無線機のデータを消失させないために、インポー トする前に CS-31PLUSに読み込んだデータを パソコンに保存しておくことをおすすめします。2.レピータリスト（CSVファイル）をインポートする
1. CS-31PLUSのツリービュー画面から、［レピー タリスト］フォルダー、または各レピータグルー プを選択します。 2. CS-31PLUSの［ ファイル（F）］メニューの［イン ポート（I）］を選択し、［全て（A）...］を選択します。 ※ CSVファイルのレピータ情報をグループ番号にした がい、レピータグループに振り分けて取り込みます。 ご注意 ［グループ（G）...］を選択すると、手順1で選択し たレピータグループに、CSVファイルのすべて のレピータ情報を取り込みます。 ※ 手順1で［レピータリスト］フォルダーを選択した ときは、［グループ（G）...］は選択できません。 3. ｢ファイ ルを開く｣画 面を表 示しますので、7 ペ ージの「最新の設定データ、レピータリストをダウン ロードする」で保存したレピータリスト（CSVファイ ル）を選択し、〈 開く（O）〉をクリックします。 4. 「ファイルからインポートします。」画面を表示し ますので、〈 OK〉 を クリックします。 5. 「レピータの‘USE（FROM）’設定を残しますか？」画 面を表示しますので、〈はい（Y）〉、または〈いいえ （N）〉を選択してクリックします。 ・ はい（Y） ： CS-31PLUSで設定したレピー タリストの［USE（FROM）］設定 を保持してインポートします。 ・ いいえ（N） ： CSVファイルの設定データをす べてインポートします。 6. レピータリストに登録されているレピータ情報が 読み込まれ、インポートが完了です。 ※ レピータリストを無線機にクローニングする手順に ついて詳しくは、6ページをご覧ください。 ※ レピータリストを編集してエクスポートする手順に ついて詳しくは、9ページをご覧ください。 OPC-2350LUを使って、レピータリストだけを 上書きするには、左記の手順にしたがって操作し てください。 レピータのUSE（FROM）設定とは？ USE（FROM）設定とは、［DIAL］操作での FROM 選択時に、アクセスレピータ（FROM）の選択肢と して表示させるか表示させないかの設定です。 ※ 「NO」を選択すると、DRスキャンでもスキャン の対象からはずれます。 ＜CS-31PLUS ツリービュー画面＞ ご参考 ダウンロードしたフォルダーに格納されている GPSメモリー（CSVファイル）をインポートする ときは、「2.レピータリスト（CSVファイル）をイ ンポートする」の手順1で［GPS］フォルダーにある ［GPSメモリー］フォルダー、または各GPSメモリ ーグループを選択します。 ［レピータリスト］ フォルダー レピータグループ クリック 選択ここでは、CS-31PLUSでレピータリストを編集し て CSVファイル形式でエクスポートする手順につい て説明します。
