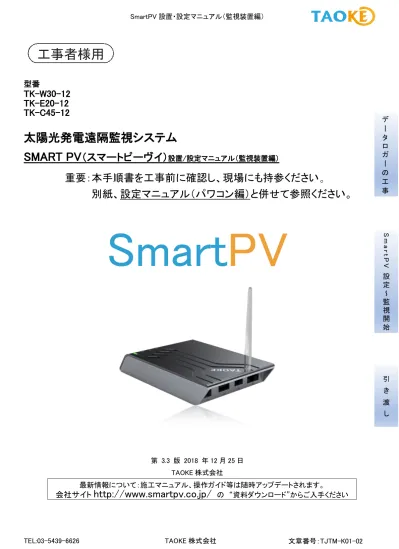

SmartPV 設置・設定マニュアル（監視装置編） TEL:03-5439-6626 TAOKE 株式会社 1
工事者様用
型番
TK-W30-12
TK-E20-12
TK-C45-12
太陽光発電遠隔監視システム
SMART PV
（スマートピーヴイ）
設置/設定マニュアル（監視装置編）重要：本手順書を工事前に確認し、現場にも持参ください。
別紙、設定マニュアル（パワコン編）と併せて参照ください。
Smart
PV
第 3.3 版 2018 年 12 月 25 日 TAOKE 株式会社 最新情報について：施工マニュアル、操作ガイド等は随時アップデートされます。会社サイト
http://www.smartpv.co.jp/
の “資料ダウンロード”からご入手ください デ ー タ ロ ガ ー の 工 事 S m a r t P V 設 定 ～ 監 視 開 始 引 き 渡 し 文章番号：TJTM-K01-02SmartPV 設置・設定マニュアル（監視装置編） 2 TAOKE 株式会社 TEL:03-5439-6626
■SmartPV の仕組み
数珠つなぎしたパワコン 1 台 1 台から、SmartPV 監視装置経由で発電量およびエラー情報を取得します。 SmartPV 監視装置からインターネット回線を経由して、サーバにデータが送られます。 スマートフォンやパソコンから、サーバにログインすることにより随時、発電状況のチェック、また障害発生時には、設定 されたメールアドレスでアラートメールを受け取ることができます。□重要：PCS の台数と SmartPV 台数について
100ｋW の未満 PCS PCS：SmartPV＝12:1 100ｋW から 500ｋW 未満までの PCS PCS：SmartPV＝2:1 500ｋW 以上の PCS PCS：SmartPV＝１:1 ※CT タイプの監視装置は分電盤に CT を取り付けるだけですが、SmartPV は下記の工事が必要です。□監視スタートまでの流れ
パワコン毎のデータを SmartPV 監視装置で集め、インターネット経由で SmartPV サーバに集約します。 事前調査 監視開始 SmartPV 監視装置の設置 （元請、施工会社で下記情報共有ください） SmartPV 監視サイト管理 ID 作成（会社管理用メールアドレス、会社情報など） 発電所情報登録（パネル容量、住所情報など） PCS 情報登録（PCS メーカ、型番、容量など） SmartPV 監視装置の動作確認 SmartPV 監視サイトでの 登録・動作確認 事前作業可 設置作業 1 時間以上短縮 SmartPV 監視装置取付 SmartPV 監視装置と PCS の接続 SmartPV 監視装置電源を入れるSmartPV 監視装置 RS-485/Ethernet/3G などの疎通（LED 状態）を確認します。
ここでは疎通の確認が正しく取れるまで、15 分～30 分を要します。 SmartPV 監視サイトにて発電量などが閲覧できます。 PCS の配線・設定 各 PCS の通信アドレスの設定 通信ケーブルの接続 PCS 型番、通信ケーブル、100V 電源契約 SmartPV 監視装置取付場所
SmartPV 設置・設定マニュアル（監視装置編） TEL:03-5439-6626 TAOKE 株式会社 3
■SmartPV 監視装置の工事
■現地調査/確認事項
⚫ SmartPV 監視装置取付位置（電源との距離、接続するパワーコンディショナとの距離、設置方法の検討） ⚫ 用意すべき通信ケーブルの長さ合計（全パワーコンディショナ間の距離等を確認） ⚫ パワーコンディショナの型番、個々のシリアル番号の確認 ※パワコンのタイプによって、通信ケーブルのタイプがかわります。 ※SmartPV 監視装置のパッケージを確認し、現地の取付、配線に必要な部材を準備します。 通信：電波について ※エンクロージャー内等、SmartPV 監視装置を金属で覆われた環境に設置する場合は外部アンテナが必要になる 可能性があります。 ※山間部など、幹線道路から離れている場所や無人エリアで携帯電話が通じにくい場所においては通信できない可 能性があります。□工事に必要な部材（例）
現地調査にて確認した必要部材を用意します。 ⚫ 電源ケーブル(例 VCTF0.75 等)（電源-防水ボックスのブレーカ間の長さ分／ロガー仕様：アダプタ AC100V～ 240V 規格 消費電力 8W） ⚫ 通信ケーブル（パワコンマニュアルを参照） ※付録の各 PCS 推奨通信ケーブル一覧を参照 ⚫ フレキ管（ケーブル類保護用）＋フレキ管ソケット ⚫ 20ｍm ステンレスバンド（防水ボックス取付用） ⚫ その他 圧着端子 （電源関連）、エアコンパテ(配管用) 等 道具類等 ⚫ 本マニュアル ⚫ パワーコンディショナ付属の設置設定マニュアル ⚫ 精密ドライバー＜マイナス＞（先端２mm/SmartPV 監視装置変換コネクタの結線用） ⚫ スマートフォンまたはパソコン（インターネット経由でロガーを設定します） ⚫ テスタ（通信ケーブルが断線かどうか確認のため） ⚫ その他 電気工事、埋設工事に必要な道具 その他条件 ⚫ SmartPV 監視装置を設定、可動するために 100～240V 交流電源が必要です。<電源の安定を確認し通電すること> ⚫ パワーコンディショナの設定が必要となるため、系統から通電または発電状態にする必要があります。 ⚫ 取付け工事は、第二種電気工事士以上の資格者が実施してください。 ※ SmartPV 監視装置へ電気供給をするための電灯契約及び電気配線工事はお客様責任で実施ください。SmartPV 設置・設定マニュアル（監視装置編） 4 TAOKE 株式会社 TEL:03-5439-6626
■設置工事
SmartPVSmartPV 監視装置 パッケージ内容 ① プラボックス（防水ケース） サイズ 400×300×180 質量 2.6kg（カタログ値） ブレーカ－,コンセント,ロガー取付用ネジ 配置済み 取付には別途、ステンレスバンド（20mm 幅×2 本）、フレキ管ソケット等をご用意ください。 ② SmartPV 監視装置 変換コネクタは 485/422 ポートに接続 アンテナは緩みがないことを確認 ソーラーパネルの下や屋根の軒下等、直射日光、 雨が直接あたる場所を避けて設置 組み立て・設置イメージ ロガーをねじに 引っ掛ける 箱 （QR コードはスマホでの ロガー設定で使用） データロガー本体 LAN ケーブル データロガー取説 AC アダプタ 変換コネクタ 製品保証書SmartPV 設置・設定マニュアル（監視装置編） TEL:03-5439-6626 TAOKE 株式会社 5
■SmartPV 監視装置の結線
・パワコンとのロガーの結線には変換コネクタを使用します。（※一部の機種には使用しません） 精密ドライバ（先端 2～2.4mm／マイナス）を使用 締め上げ過ぎると破損しますのでご注意ください□SmartPV 監視装置の動作確認
SmartPV 監視装置に AC アダプタを接続し通電すると自動起動します。下記の状態であることを確認します。 正面 正常時のランプの説明 POWER －緑点灯 （起動状態） 485/422 －赤点灯：ネットワーク接続中（全 PCS データ取得できた） －高速赤点滅：データを取得中 ETHERNET －消灯（３G タイプの場合使用しません） 2G/3G －赤点灯：回線接続中（通信 OK 状態） 側面 I/O ポート RESET － 設定初期化用 2G/3G － 赤点滅（SIM カード認識状態） LAN － 空き（485 通信の場合）※1 485/422 － 付属の LAN ケーブルを接続 -©+ － 付属のアダプタを接続 ※ランプの各ステータスの詳細はパッケージ内の「SmartPV 監視装置取扱説明書」を参照 ※1 SMA,TMEIC 等の場合は LAN ポートを使用します。 確認 通電後、上記のランプ点灯状態にならない場合、電源及びパワコン接続を再確認ください。SmartPV 設置・設定マニュアル（監視装置編） 6 TAOKE 株式会社 TEL:03-5439-6626
■SmartPV の設定～監視開始（SmartPV 監視装置の設定）
□重要：SmartPV のサービス利用には各情報登録／設定作業が必要です。
太陽光発電所で使用されるパワコンやパネル容量は、個々に異なっているため、その環境にあわせ遠隔監視装置の 設定が必要です。その設定や以後 O&M サービスを展開する管理用 ID、発電所オーナーが利用するための ID の作成 と設定について下記に説明します。 ・手順概要 SmartPV 監視装置に電源を入れるとインターネットに自動接続しますので、作業者側も手持ちのパソコンにて http://www.smartpv.jp/にアクセス、またはスマートフォンで http://m.smart-pv.net もしくは QR コードからアクセスして インターネット経由でロガーを設定します。 ・設定内容と目的 ⚫ 管理者 ID EPC/施工会社が販売/施工した発電所を管理する ID ⚫ 発電所情報の登録 発電所の名称、所在地、パネル容量等（運用管理用） ⚫ SmartPV 監視装置の設定 パワコン型番等（発電、故障データ取得用） ⚫ 一般ユーザ ID 発電所オーナの閲覧用 ID■登録に必要な情報
※事前に情報を書き留めておくと設定作業がスムーズになります。 □管理者 ID 登録 下記はスマホ版の設定項目です。PC 版の場合入力項目が増えます。 ユーザーID： 管理用の ID 発電所オーナ用 ID とは別（変更不可） メールアドレス： 登録する端末で受け取られるメールアドレス お名前： 会社名または代表者名等（変更可） パスワード： 任意の英数字（6 文字以上） 地 域：都道府県市·区·郡 会社所在地 □発電所情報登録（SmartPV 監視装置と発電所を紐付け） 発電所名 一度設定すると変更できません パネル総容量 パワコン総出力 SmartPV 監視装置シリアル番号 （パッケージ横またはロガーに記載した英数字） 監視開始 発電所名、住所、SmartPV 監視装置シリアル入力、パネル容量、PCS 容量など 発電所情報登録 現地施工、設定の問題がなければ、監視可能 お客様用 ID 作成し、認可してから、お客様にも発電所情報確認できる 発電所認可 （引き渡し） EPC・施工会社管理用メールアドレス、会社情報など SmartPV 管理 ID 作成SmartPV 設置・設定マニュアル（監視装置編） TEL:03-5439-6626 TAOKE 株式会社 7
□重要：SmartPV 監視装置のシリアル番号について（SmartPV 監視装置の箱は廃棄しないこと）
情報登録作業のために、現地に取り付ける SmartPV 監視装置のシリアル番号情報（15 桁）が必要です。シリアル番号 は下記の３箇所に記載しています。（番号は３箇所とも同じです） SmartPV 監視装置本体裏面、側面 パッケージ側面 □デバイスの追加（パワコンと SmartPV 監視装置との通信設定） ※パワコンの台数分、登録を繰り返します。 種類 パワコンを選択 メーカー プルダウンメニューから選択 型番 プルダウンメニューから選択 アドレス（0～30） パワコンに割り当て済の番号（重複しないこと） シリアルナンバー 製品番号（管理用） ／変更可能 定格出力 例 5.5kW や 9.9ｋW 等□発電所情報の登録／スマートフォン版
※もし過去に管理 ID を登録済みでしたらログインし「発電所情報の登録」から進めてください。http://m.smart-pv.net
へアクセス 2.「新規管理ユーザーID 登録」をクリ ック 3, ユ ー ザ ID ～ 地 域 ま で 入 力 し (TAOKE JAPANID を登録)を押下 SmartPV 監視装置の箱に 記載の QR コードから アクセス可能です ※ユーザ ID は設定後は変更不可。参考例：会社のアルファベット表記や共有のメールアドレスなど ※メールアドレスは、このスマートフォンで受信できるアドレスを登録ください。（後で変更可能） ※地域は会社の所在地を入力します。 重要：１個の ID で複数の発電所・ロガーを設定／管理することができます。 一度 ID を作成すれば次からはこの工程は不要です。SmartPV 設置・設定マニュアル（監視装置編） 8 TAOKE 株式会社 TEL:03-5439-6626 4. 入力に不備がなければ、下記が表示 されます。登録したメールアドレスに承 認メールが届くので開きます。 5. 本文に記載されている URL をクリ ックすると監視装置の設定等が可能 になります。 6.再度 http://m.smart-pv.net から ユーザ名、パスワードを入力し「登 録」を押下しログインします。 作成したアカウントは、PC 版 http://www.smartpv.jp/ ログイン画面、スマホアプリからでも利用可能です。
□パワコン情報の登録／スマートフォン版
この手順は、発電所情報と登録及び SmartPV 監視装置の設定と紐付け作業になります。 1「発電所登録」を押下＞各欄を入力 ＞「登録」ボタンを押下 2 次に、「デバイスの追加」ボタンを押 下 3 各情報を入力し、「実行」ボタンを 押下 パワコンの「メーカー名」「型番」は正しいモデル名を入力ください。（誤りがあると正しくデータ取得できません） 「アドレス」はパワコン本体側で設定したアドレス（１～12 の番号）を入力します※オムロンは 0～,SMA は 3～ 「シリアルナンバー」は個別の製造番号/シリアル等を入力します。 「定額出力」はパワコンの出力値を入力します。（5.5kW、9.9kW 等） ※SMA、TMEIC、ABB、田淵単相の設定時、追加情報の入力が必要です。 SmartPV 設置・設定マニュアル(パワコン編)をご確認ください。SmartPV 設置・設定マニュアル（監視装置編） TEL:03-5439-6626 TAOKE 株式会社 9 4 ロガーに接続するパワコン台数分を 「デバイスの追加」を繰り返す 5.十五分後、【状態】が、“待機中”か ら“正常”にかわります。 6 発電所リスト＞「状態」を確認 台数分の登録が完了したら、「同期」を 押下、次の画面で「確定」を押下 「状態」がグリーンなら、パワコン全台 と SmartPV 監視装置間の通信は正 常です。＜設定完了＞ スマホアプリでの確認 （入手方法は最終ページ参照） 作成した菅理 ID でログインし、発電所リスト＞発電所名をクリック＞『パワコン』 を開きます。 すべてのパワコンがグリーン表示になっていることを確認します。
□管理 ID の作成／パソコン版
※インターネットと接続可能かつ、メール受信可能なパソコンで操作ください。 ブラウザで下記 URL を開く PV モニタリングサイトhttp://www.smartpv.jp/
右上の「新規作成(無料)」を押下 次に開く画面では、 「管理ユーザー作成」 を押下 ユーザー登録画面にて ■ユーザ情報 ■企業情報 を入力、画面下の、☑（利用規約に 同意）をチェックし、【SmartPV ID を 登録】を押下。「登録完了」画面が開 きます。入力したメールアドレスにメ ールが届きます。 登録されたメールアドレスに、承認メールを送ります。表記の URL をクリックすると承認ができます。ブラウザで登録 完了画面が開きます。 (承認メールの URL をクリックしないと、SmartPV 監視サイトが利用できませんので、ご注意お願いいたします。) 例：パワコン 9 台設置の画面 データ取得できているとグリー ン表示になります。SmartPV 設置・設定マニュアル（監視装置編） 10 TAOKE 株式会社 TEL:03-5439-6626
□発電所情報の登録／パソコン版
PC モニタリングサイトhttp://www.smartpv.jp/
に管理者 ID でログインします。 ホーム画面の右上【＋】をクリック もしくは画面下部発電所を追加ボタンをクリック [発電所情報]の登録画面 を入力 ※発電所名以外は後に変更可能です。 ※「住所」欄の記入後、横の◎マークをクリック し、発電所の位置を正確にポイントします。 最後に [発電所を追加]を押下 [デバイスの変更と管理] が開きます。 （ここからは SmartPV 監視装置に接続するパワ コンの情報を登録します） [デバイス追加]を押下 [デバイス追加] に推移 種類は”パワコン”を選択、 ※型番は確認のうえ正しい型番を選びます。 （前方の英数字合致し末字がｘとなっている場 合は適合しているので、それを選びます） ※アドレス（0-254）はパワコン毎に割り当てたア ドレスを入力 ※“シリアルナンバー”はパワーコンディショナ のシリアルを入力（後に変更可能） 最後に 保存 を押下 ※SMA、TMEIC、ABB、田淵単相の設定時、*追加情報の入力が必要です。設置・設定版マニュアル(パワコン編)を確認ください。SmartPV 設置・設定マニュアル（監視装置編） TEL:03-5439-6626 TAOKE 株式会社 11 1.[デバイスの変更] に戻るので、 接続するパワコンの台数分を「デバイス追加」を 押して登録を繰り返します。 2.登録が完了したら、同期 を押下 3.「命令状態」は「待機中」になり、デバイスの登 録が完了 ロガーにパワコンの情報が正しく送られたらス テータスが待機から終了に変わります。 命令状態が 正常 になっていれば SmartPV 監視装置側の設定は 完了です。 パワコンとつながっている状態であれば 30 分 後に、パワコンの発電量等を確認することがで きます。 ◇現場での動作確認 ※スマホを利用（入手方法は最終ページ参照） I iPhone= AppStore から ／ Android=Google play から
共に “SmartPV“ で 検索 しインストールします。 作成した菅理 ID、またはクライアントから渡された ID・パスワードでログイン 発電所リスト＞発電所名をクリック＞『パワコン』 ロガーを設置して 15 分から 30 分間、すべてのパワコンがグリーン表示になっていることを確認し ます。 例：パワコン 9 台設置の画面 データ取得できているとグリー ン表示になります。
SmartPV 設置・設定マニュアル（監視装置編） 12 TAOKE 株式会社 TEL:03-5439-6626
■引き渡し
□一般ユーザ ID の作成
説明：一般ユーザ ID は主に「発電所オーナー」が SmartPV を利用する目的に使用します。 注意：一般ユーザ ID の作成は必須ではありません。 ※ユーザ ID は、発電所オーナ側でも自ら作成できます。（管理ユーザ作成手順と同じ）その場合、管理者側でその ID を聞いた上で発電所に〝紐付け作業“を実施します。※次項〝発電所情報とユーザ ID の紐付け”参照 予め、発電所オーナから下記情報を聞き出します。もしくはお客様自身作成してもらい、ユーザ ID を聞いて下さい。 ユーザ ID 半角英数字と＠以外の記号 （変更不可）メールアドレスは不可 メールアドレス ユーザ側でも変更可 お名前 ユーザ側でも変更可 パスワード ユーザ側でも変更可 地域 市町村まで作成後、ログイン URL 情報＜http://www.smartpv.jp/＞やアプリ情報と共に、作成した ID／パスワードを発電所オーナ に提供してください。 ブラウザで下記 URL を開く PV モニタリングサイト
http://www.smartpv.jp/
右上の「新規作成(無料)」を押下 次に開く画面では、 「一般ユーザー作成」 を押下 ユーザ登録画面にて ⚫ ユーザ ID ⚫ メールアドレス ⚫ お名前 ⚫ パスワード ⚫ 住所情報 を入力、画面下の、☑（利用規約に 同意）をチェックし、【SmartPV ID を 登録】を押下。「登録完了」画面が開 きます。入力したメールアドレスにメ ールが届きます。 登録されたメールアドレスに、承認メールを送ります。メール本文に表記の URL をクリックすることで SmartPV が利 用できるようになります。ブラウザで登録完了画面が開きます。 メールの受信者が別の場合には、あらかじめ相手に伝えます。SmartPV 設置・設定マニュアル（監視装置編） TEL:03-5439-6626 TAOKE 株式会社 13
□発電所情報とユーザ ID の紐付け
【作業の前に】発電所オーナが自ら ID を作成した場合には、その ID をメールなどで知らせてもらいます。 発電所登録を行った管理ユーザ ID でログインします。 分析と設定 画面から →発電所認可 認可したい発電所を選んで、右側の 「追加」ボタンをクリックします。 ユーザ認証の追加 画面が開きます。 1.先に登録を済ませた「ユーザ ID」を入力、 2.次に[お名前]欄でマウスクリックすると、 自動入力されます。 3.選択をクリックし、［表示］、［管理］を選 び、「認可」を押下すると、紐づけが完了に なります。 ※一般ユーザ ID なら「管理」を選んでも、 管理ユーザー画面アクセスできませんの で、発電所管理もできません。 管理ユーザーID は「表示」「管理」を選びま す。 追加したユーザ名が一覧表示されます。 説明：操作欄の 削除|変更 にて登録したユ ーザ情報の削除、変更が可能です。SmartPV 設置・設定マニュアル（監視装置編） 14 TAOKE 株式会社 TEL:03-5439-6626 ■ ID の動作確認 SmartPV の TOP 画面から、作成したユー ザ ID／PW を入力して、ログインします。 「一般ユーザー」を選んで下さい。 ※もし、別のアカウントでログインしている 場合は、いったんログアウトします。 ■収益（FIT 単価）の設定 発電所リストが開くので、発電所名をクリッ ク 発電所ビューが開きます。 一日の収益＞単価の設定 をクリックしま す。 「単価設定ウインドウ」が開くので、FIT 金 額を入力します。（予めオーナに確認くださ い。 税抜／税込みにするかは任意となります。 小数点以下も入力可能） ＞提出する を 押すと各収益欄に計算値が反映されま す。
▶ 作成した ID とパスワードを、URL と共に発電所オーナに伝えます。
SmartPV 設置・設定マニュアル（監視装置編） TEL:03-5439-6626 TAOKE 株式会社 15
■付録：各 PCS 推奨通信ケーブル
2018 年 4 月 1 日時点No
メーカー
通信ケーブル
備考
1
田淵単相
田淵専用ケーブル
メーカーから購入
2
田淵三相
KPEV－S1.25 相当
3
デルタ
FCPEV-NC 0.65 相当
4
安川電機
KPEV-S 1.25 ㎡ -2P 相当
5
三菱電機
シールド付きツイストペアケーブル∅0.5～0.65mm 相当
OEM 品にも適応
6
山洋電気
KPEV-SCF0.5 m ㎡相当
7
ダイヤモンド
ダイヤモンド専用ケーブル
メーカーから購入
8
パナソニック
パナソニック専用ケーブル
メーカーから購入
9
新電元
KPEV-SB0.5 m ㎡相当
10
日立低圧
ビニルキャブタイヤ丸型コード VCTF ３芯（導体サイズ
撚り線 0.3 ～ 1.2 m ㎡）相当
11
日立高圧
HIVERTER-NP203i
1、メデアコンバータ:TCF-142-M-ST（RS485 光/メタル
変更）メーカー:MOXA
2、CAT-5E 以上シールド付き LAN ケーブル
1 と 2 両方が必須
12
日新電機
KPEV-SCF0.5 m ㎡相当
13
藤崎電機
シールド付きツイストペアケーブル∅0.5～0.65mm 相当
14
明電舎
最大適用電線 2 m ㎡相当
15
サングロウ
・RS485 シールドツイストペアケーブル または
・
シールドネットワークケーブル（RJ45 選択時）SG33K 除く16
ファーウェイ
・RS485 シールドツイストペアケーブル または
・CAT-5E 以上シールド付き LAN ケーブル
PCS によって異なる
ため要確認
17
オムロン 9.9 以上KPEV-SB0.5 m ㎡相当
18
オムロン 5.5 以下 KP-SW1-CC-OD-**または LAN ケーブル（CAT-5e）以上19
ダイヘン
CAT-5e 以上のシールド付き LAN ケーブル(B 配線)
参考：ケーブル中身順番
（①橙白→橙、緑白、青、青白、緑、茶白→⑧茶）
20
IDEC
21
東芝三菱
TMEIC
22
SMA
（SMA は現地でパソコンにて PCS の IP 設定作業が必要です）
■重要：LAN ケーブルは 2 パターンありますが、本マニュアルでは
「B 配線」
で解説しています。
A 配線を使用の場合は位置関係から適切な線を選んで配線してください。
SmartPV 設置・設定マニュアル（監視装置編）
16 TAOKE 株式会社 TEL:03-5439-6626 補足 SmartPV の操作・設定につきましては、＜SmartPV マニュアル（操作編）＞を参照ください。
※SmartPV マニュアル操作編はwww.smartpv.co.jpにアクセスし、ダウンロードしてください。 ■スマホアプリ『SmartPV』の入手方法
iPhone・iPad 「AppStore」 Android スマホ 「Google Play」
→ SmartPV で検索 → SmartPV で検索 または下記 QR コードを読み取ってダウンロードできます。
