多様化している映像機器のインターフェースに対応 MC-U2 BT.709/2020 対応 8K SHV Dual Green コンバーター US8K-IDV60 US8K-ODV60-B ARIB B58 コンバーター シリーズ 4Kコンバーター への橋渡し プロフェッショナル向け機器の入出力インタ

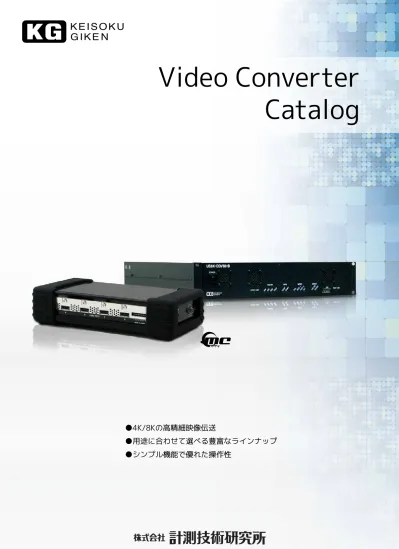

Video Converter

Catalog

●4K/8Kの高精細映像伝送

●用途に合わせて選べる豊富なラインナップ

●シンプル機能で優れた操作性

多様化している映像機器の

インターフェースに対応

SDI ⇔ HDMIへの橋渡し

プロフェッショナル向け機器の入出力インターフェース SDI、コンシューマ向け機器の入出力インターフェース HDMI1.4aを橋渡しする事で、既存環境を最大限利用しな がらシンプルな4K x 2K映像システム構築をサポートし ます。

シリーズ

豊富な6つのラインナップ

様々な用途に合わせて、6つのラインナップを用意、4K 映像の変換を快適にサポートします。

( 4K SDI→ 4K HDMI 、 4K HDMI → 4K SDI HDMI x4 →4K HDMI 、 HD → 4K )

QFHD/60Hz 対応

QFHD ( 3840 x 2160 ) 60Pに対応しておりますので、 様々なQuad HD 対応4Kモニターへの接続が可能となり ます。また4Kソース源からのキャプチャなどにも効果を 発揮します。

ローコスト

セカンド、サード設備としてプレビュー、キャプチャ用 機材として使用して頂くためにローコストでの提供を 実現しています。

MC-U2

BT.709/2020対応

8K SHV Dual Green コンバーター

ARIB B58コンバーター

4Kコンバーター

US8K-ODV60-B

US8K-IDV60

3

MC-U2

NEW

HDMI 4系統からの8K FSHV（SHVフル解像度） をDG-SDI 1系統*の8K SHV Dual Green信号に 変換。ガンマ変換及びマトリクス変換も搭載し たインターフェースユニットです。

IN

SDI

4ch

OUT

HDMI

2ch

仕様

接続例（for Preview）

出力の基準クロックはHDMI in 1chから生成。 AC駆動でシンプルなオペレーションを実現し ています。 * HD-SDI 16本で出力※本製品はHDCP非対応製品です。 GPU出力 HDMI 2.0a×4 STB出力 HDMI 2.0a×4 1.5G-SDI×16 3G-SDI×8(DG) or 3G-SDI×16(FSHV) 放送機器/SDIルーター レコーダー/編集機/プロジェクター BT.709/BT.2020 相互変換可能 HDMI 2.0aインターフェースからの8K出力を、3G-SDIおよびHD-SDIインターフェース搭載機材へ入力するためのインター フェース変換にご利用いただけます。SDRはもちろんのこと、今話題のHDRはBT.2100のHLGに対応。カラースペースはBT.709お よびWCGと言われるBT.2020に対応しております。 入力信号 信号規格 HDMI ver 2.0（HDCP非対応） コネクタ HDMI（type A型） コネクタ数 4 ビット深度 10bit YCbCr 4:2:2 出力信号

信号規格 3G-SDI LevelB-DS（SMPTE-292M）HD-SDI（SMPTE-292M） 3G-SDI Level A

コネクタ BNC

コネクタ数 16/8 16

ビット深度 10bit G1/G2/B/R 10bit YCbCr 4:2:2 ビデオフォーマット

入力信号（HDMI 4系統） 出力信号

1 FSHV 59.94P 10bit YCbCr 4:2:2 SHV DG 59.94P 10bit G1/G2/B/R　　1.5G-SDI×16

2 FSHV 59.94P 10bit YCbCr 4:2:2 SHV DG 59.94P 10bit G1/G2/B/R　　3G-SDI Level B-DS×16 3 FSHV 59.94P 10bit YCbCr 4:2:2 FSHV 59.94P 10bit YCbCr 4:2:2　　　3G-SDI Level A×16 SQD

一般仕様 外形寸法（W×H×D） 430×88×300 [mm]　（突起物含まず） 質量 15kg以下（本体） 電源 定格 AC100-240V、　50/60Hz 最大消費電力 120 [W]以下 動作環境 温度_{湿度 25%～80%　※結露なきこと}5℃～35℃ 保存環境 温度_{湿度 10%～90%　※結露なきこと}-10℃～60℃ ※HDCPには対応しておりません。 ※音声信号（MADI, エンベデッド）、タイムコード信号および同期信号には対応しておりません。

US8K-IDV60

入出力分割方式

US8K-IDV60は、DVI I/F（16系統）を、1系統の ARIB ST-B58光信号に変換するコンバーターで す。 次世代放送8Kの記録・再生を検討をする上 で必要になると考えている、ARIB ST-B58を採 用致しました。 UDR-40S-DV-8と組み合わせる 事で、フルスペック8Kの伝送を容易に行う事が 可能となります。 入出力分割は「FHD モード」「短冊モード」から選択可能です。US8K-ODV60-B は短冊モードがさらに 2 種類あり、3 種類の 方式から選択いただけます。

IN

DVI I/F

16ch

OUT

ARIB B58

1ch

NEW

仕様

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

⇔

FHDモード　：　FHDに分割して入力（US8K-IDV60） / 出力(US8K-ODV60-B)

入力映像信号 US8K-IDV60 US8K-ODV60-B

信号規格 DVI-D（Dual Link）　＊DDWG Rev1.0準拠 _{信号規格 ARIB ST-B58 Rev1.0準拠}

コネクタ DVIコネクタ

コネクタ数 16 _{光ファイバー心線数 12心}

ビット深度 10/12-bit

出力映像信号

US8K-IDV60 US8K-ODV60-B

信号規格 ARIB ST-B58 Rev1.0準拠 信号規格_コネクタ DVI-D（Dual Link）　＊DDWG Rev1.0準拠_{DVIコネクタ}

光ファイバー心線数 12心 コネクタ数_{ビット深度} 16_10/12-bit

その他入出力信号

US8K-IDV60 US8K-ODV60-B

パネルスイッチ パネルより各種設定 音声出力_{パネルスイッチ} MADI x1　将来拡張可能性能を有する（本仕様では非対応）_{パネルより各種設定} 100BASE　EtherNet EtherNet(UART)経由での各種設定 100BASE　EtherNet_{USB 100BASE　EtherNetポートの状態確認}EtherNet(UART)経由での各種設定

5

ビデオフォーマット

DVI-DL ARIB ST-B58 備考

インターフェース DVI Dual-Link ARIB ST-B58

ビデオフォーマット _1920×1080960×2160 7680×4320 分割仕様は1P参照 フレームレート 59.94p / 60.00p データタイプ 10 / 12bit RGB 4:4:4 10/12bit YCbCr 422 10/12bit RGB 444 *US8K-ODV60-Bのみ 出力はRGBのみ *US8K-ODV60-Bのみ

色域 ITU-R BT2020 Rec.709 / ITU-R BT2020 出力色域切り替え可能

チャンネル数 16 1 ピクセルクロック 148.5MHz（1000/1001にも対応） ±10ppm

US8K-ODV60-B

US8K-ODV60-Bは、1系統のARIB ST-B58光信号 をDVI I/F（16系統）に変換するコンバーターで す。 次世代放送8Kの記録・再生を検討をする上 で必要になると考えている、ARIB ST-B58を採 用致しました。 ARIB ST-B58を出力できるソース源があれば、 こちらのコンバーターと組み合わせる事で、フ ルスペック8Kの伝送を容易に行う事が可能と なります。

IN

ARIB B58

1ch

OUT

DVI I/F

16ch

NEW

短冊モード　：　短冊状に分割して入力（US8K-ODV60-B） / 出力(US8K-IDV60)

US8K-IDV60は、Aの短冊モードのみ設定が可能です。

US8K-ODV60-Bは、Aが「短冊1モード」、Bが「短冊2モード」となります。

短冊2モードは、元画下半分（7680×2160）を上下反転させたのち、短冊

状に分割して出力するモードです。

A

B

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

⇔

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

一般仕様（共通） 外形寸法（W×H×D） EIAラック　2U　435×88×480 [mm] 質量 10kg 電源 定格 AC100-240V、　50/60Hz 最大消費電力 150W 動作環境 温度_湿度 5℃～35℃　※直射日光は避けること_{25%～80%　※結露なきこと} 保存環境 温度_湿度 -10℃～50℃　※直射日光は避けること_{10%～90%　※結露なきこと}

QMC-41SH2-PRO

特長

IN

SDI

4ch

OUT

HDMI2.0a

1ch

No. 入力信号（SDI　4系統） 出力信号（HDMI）

1 QFHD/4K 23.98P/24P 1.5G-SDI 10-bit YCbCr4:2:2 23.98P/24P 8-bit RGB4:4:4/10-bit YCbCr4:2:2 2 QFHD/4K 25P 1.5G-SDI 10-bit YCbCr4:2:2 25P 8-bit RGB4:4:4/10-bit YCbCr4:2:2 3 QFHD/4K 29.97/P30P 1.5G-SDI 10-bit YCbCr4:2:2 29.97P/30P 8-bit RGB4:4:4/10-bit YCbCr4:2:2 4 QFHD/4K 47.95P/48P 3G-SDI Level A/B-DL 10-bit

YCbCr4:2:2 47.95P/48P 8-bit RGB4:4:4/10-bit YCbCr4:2:2 5 QFHD/4K 50P 3G-SDI Level A/B-DL 10-bit YCbCr4:2:2 50P 8-bit RGB4:4:4/10-bit YCbCr4:2:2 6 QFHD/4K 59.94P/60P 3G-SDI Level A/B-DL 10-bit

YCbCr4:2:2 59.94P/60P 8-bit RGB4:4:4/10-bit YCbCr4:2:2

*1 入力信号の4系統は同期している必要があります。

接続例（for Preview）

NEW

QMC-41SH2-PROは、3G-SDIの4本の入力 とHDMI2.0aの1本の出力を持ったインター フェースコンバータです。4096x2160 YCbCr 4:2:2 10bitの入出力まで対応しております。 業務用の規格であるSDIから民生用のHDMIへ の変換を行うことで、安価なシステム構築をサ ポートします。 ●3G/HD-SDI 4系統入力　HDMI 1系統出力変換 ●QFHD/60P，4K/60PのHDMI1系統での出力が可能 ●4KテレビによるQFHD/60P表示が可能　　　　　　※テレビがフォーマットに対応している必要があります。

SDI

4本

HDMI

1本

N50A

_{QMC-41SH2-PRO}

_QFHD/60P

4Kテレビ

ビデオフォーマット

7

QMC-42SH-PRO

● 4K/24P,QFHD/30PのHDMI 2系統出力(分配出力） ● 4KモニターによるQFHD/60P表示が可能　 ● フレームスキップ対応　　 QFHD 60 ( 59.94 ) P → QFHD30 ( 29.97 ) P QMC-42SH-PROは 3G-SDI 4系統で入力され る DCI 4K (以下4K )および Quad-Full HD(以下 QFHD ) 59.94P/60P 映像信号を 4K-HDMI 2系 統を用いて交互または 2面タイル出力に信号変 換するユニットです。また1.5G-SDIで入力され る 4K または QFHD映像信号を 4K-HDMI 1系統 2出力に信号変換可能です。

IN

SDI

4ch

OUT

HDMI

2ch

No. 入力信号（1.5G / 3G-SDI　4系統） 出力信号（HDMI）

1 QFHD/4K 23.98P/24P 1.5G-SDI 8/10-bit YCbCr4:2:2 QFHD/4K 23.98P/24P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2 　　　_{(4K-HDMI 1系統 2出力)} 2 QFHD/4K 25P 1.5G-SDI 8/10-bit YCbCr4:2:2 QFHD/4K 25P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2_{(4K-HDMI 1系統 2出力)} 3 QFHD/4K 29.97/P30P 1.5G-SDI 8/10-bit YCbCr4:2:2 QFHD/4K 29.97P/30P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2 　　　_{(4K-HDMI 1系統 2出力)} 4 QFHD/4K 47.95P/48P 3G-SDI Level A/B-DL 8/10-bit _YCbCr4:2:2 QFHD/4K 23.98P/24P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2_{(4K-HDMI 2系統 フレーム交互出力)} 5 QFHD/4K 47.95P/48P 3G-SDI Level A/B-DL 8/10-bit _YCbCr4:2:2 QFHD/4K 47.95P/48P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2 　　　_{(4K-HDMI 2系統 2面タイル出力)} 6 QFHD/4K 50P 3G-SDI Level A/B-DL 8/10-bit _YCbCr4:2:2 QFHD/4K 25P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2_{(4K-HDMI 2系統 フレーム交互出力)} 7 QFHD/4K 50P 3G-SDI Level A/B-DL 8/10-bit _YCbCr4:2:2 QFHD/4K 50P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2 _{(4K-HDMI 2系統 2面タイル出力)} 8 QFHD/4K 59.94P/60P 3G-SDI Level A/B-DL 8/10-bit _YCbCr4:2:2 QFHD/4K 29.97P/30P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2 　　　_{(4K-HDMI 2系統 フレーム交互出力)} 9 QFHD/4K 59.94P/60P 3G-SDI Level A/B-DL 8/10-bit _YCbCr4:2:2 QFHD/4K 59.94P/60P 8-bit RGB4:4:4 /10-bit YCbCr4:2:2 　　　_{(4K-HDMI 2系統 2面タイル出力)}

HDMI

×2

SDI

×4

QMC-42SH-PRO

HDMI

×1

SDI

×4

N50A

4Kモニター 4Kモニター QFHD/30P 4K/24P QFHD/60P

QMC-42SH-PRO

特長

接続例（for Preview）

ビデオフォーマット

SDI

×4

QMC-44SH-PRO

HDMI

×4

SDI

×4

4Kカメラ

N50A

HDMI×4 4Kモニター

QMC-44SH-PRO

HDMI

×4

QMC-44SH-PRO

特長

● 3G/HD-SDI 4系統入力 HDMI 4系統出力変換 ● SDI出力の4Kカメラ対応 ● 4K入力　QFHD出力サイドカット機能搭載 QMC-44SH-PRO は 1.5G/3G-SDI 4系統で入 力される DCI 4Kおよび Quad-Full HD映像信号 を、HDMI 4系統の出力に信号変換するユニット です。

IN

SDI

4ch

OUT

HDMI

4ch

No. 入力信号（1.5G/3G-SDI 8/10-bit） 出力信号（HDMI 8/10-bit） 1 4K/QFHD　23.98P/24P 1.5G-SDI YCbCr4:2:2 4K/QFHD　23.98P/24P RGB4:4:4 2 4K/QFHD　25P 1.5G-SDI YCbCr4:2:2 4K/QFHD　25P RGB4:4:4 3 4K/QFHD　29.97P/30P 1.5G-SDI YCbCr4:2:2 4K/QFHD　29.97P/30P RGB4:4:4 4 4K/QFHD　50P 3G-SDI Level A/B-DL YCbCr4:2:2 4K/QFHD　50P RGB4:4:4 5 4K/QFHD　59.94P/60P 3G-SDI Level A/B-DL YCbCr4:2:2 4K/QFHD　59.94P/60P RGB4:4:4 6 4K/QFHD　23.98P/24P 3G-SDI Level B-DL RGB4:4:4 4K/QFHD　23.98P/24P RGB4:4:4 7 4K/QFHD　25P 3G-SDI Level B-DL RGB4:4:4 4K/QFHD　25P RGB4:4:4 8 4K/QFHD　29.97P/30P 3G-SDI Level B-DL RGB4:4:4 4K/QFHD　29.97P/30P RGB4:4:4

ビデオフォーマット

9

4Kカメラ

QMC-44HS-PRO

HDMI

×4

SDI

_×4

QMC-44HS-PRO

HDMI

×4

SDI

_×4

SDI×4 4Kモニター グラフィックカード

(for Preview)

QMC-44HS-PRO

● 3G/HD-SDI 4系統入力 HDMI 4系統出力変換 ● 4Kカメラに対応 ● フレームコンバート対応 　QFHD60 ( 59.94 ) P → 60 ( 59.94 ) I QMC-44HS-PROは、HDMI 4系統で入力される

DCI 4KおよびQuad-Full HD映像信号を、SDI 4 系統の出力に信号変換するユニットです。

IN

HDMI

4ch

OUT

SDI

４ch

No. 入力信号（HDMI 4系統） 出力信号（SDI 4系統）

1 QFHD/4K 59.94P/60P 8/10-bit RGB4:4:4 QFHD/4K 59.94I/60I 1.5G-SDI 8/10-bit YCbCr4:2:2 *1

2 QFHD/4K 23.98P/24P 8/10-bit RGB4:4:4 QFHD/4K 23.98P/24P 1.5G-SDI 8/10-bit YCbCr4:2:2 3 QFHD/4K 25P 8/10-bit RGB4:4:4 QFHD/4K 25P 1.5G-SDI 8/10-bit YCbCr4:2:2 4 QFHD/4K 29.97P/30P 8/10-bit RGB4:4:4 QFHD/4K 29.97P/30P 1.5G-SDI 8/10-bit YCbCr4:2:2 5 QFHD/4K 50P 8/10-bit RGB4:4:4 QFHD/4K 50P 3G-SDI Level A 8/10-bit YCbCr4:2:2 6 QFHD/4K 59.94P/60P 8/10-bit RGB4:4:4 QFHD/4K 59.94P/60P 3G-SDI Level A 8/10-bit YCbCr4:2:2 7 QFHD/4K 50P 8/10-bit RGB4:4:4 QFHD/4K 50P 3G-SDI Level B-DL 8/10-bit YCbCr4:2:2 8 QFHD/4K 59.94P/60P 8/10-bit RGB4:4:4 QFHD/4K 59.94P/60P 3G-SDI Level B-DL 8/10-bit _YCbCr4:2:2

*1 フレームコンバート機能　*2 入出力解像度（QFHD/4K）の設定は、DIPスイッチにて行います。　*3 入力信号の4系統は同期している必要があります。

N50A

特長

ビデオフォーマット

HDMI

×1

QMC-41HH-PRO

HDMI

×4

4Kモニター 4Kカメラ QFHD/30P グラフィックカード

HDMI

×1

QMC-41HH-PRO

HDMI

×4

QFHD/30P

QMC-41HH-PRO

● HDMI 4系統入力 4K HDMI 出力 ● 4Kカメラ出力に対応 ● フレームスキップ対応　QFHD60 ( 59.94 ) P → 30 ( 29.97 ) P QMC-41HH-PROは、HDMI 4系統で入力され る DCI 4KおよびQuad-Full HD映像信号を 4K-HDMI1系統の出力に信号変換するユニット です。

IN

HDMI

4ch

OUT

4K HDMI

1ch

特長

ビデオフォーマット

接続例（for Preview）

No. 入力信号（HDMI 4系統入力） 出力信号（HDMI 8/10-bit）

1 QFHD 23.98P/24P 8/10-bit RGB4:4:4 QFHD 23.98P/24P 8-bit RGB4:4:4 2 QFHD 25P 8/10-bit RGB4:4:4 QFHD 25P 8-bit RGB4:4:4 3 QFHD 29.97P/30P 8/10-bit RGB4:4:4 QFHD 29.97P/30P 8-bit RGB4:4:4 4 QFHD 59.94P/60P 8/10-bit RGB4:4:4 QFHD 29.97P/30P 8-bit RGB4:4:4 *1 5 4K 23.98P/24P 8/10-bit RGB4:4:4 4K 23.98P/24P 8-bit RGB4:4:4 *1 フレームコンバート機能　*2 入力信号の4系統は同期している必要があります。

11

Video Mode _Interface Input _{Formats Interface} Output _Formats

HD-4K HD-SDI 3.0G Level A 2048×1080 60.00p HDMI 4096×2160 60.00p 59.94p 59.94p 50.00p 50.00p 1920×1080 60.00p59.94p 3840×2160 60.00p59.94p 50.00p 50.00p HD-SDI 1.5G 2048×1080 30.00p HDMI 4096×2160 30.00p 29.97p 29.97p 25.00p 25.00p 24.00p 24.00p 23.98p 23.98p 1920×1080 30.00p 3840×2160 30.00p 29.97p 29.97p 25.00p 25.00p 24.00p 24.00p 23.98p 23.98p HD-4K DFR HD-SDI 1.5G 2048×1080 30.00p HDMI 4096×2160 60.00p 29.97p 59.94p 25.00p 50.00p 1920×1080 30.00p29.97p 3840×2160 60.00p59.94p 25.00p 50.00p ※いずれもYCbCr 4:2:2の入出力にのみ対応します。 ※音声、タイムコードには対応していません。 HD 4K

QMCU-14SH-PRO

● 1系統のHD-SDI信号入力、4系統のHDMI信号出力を搭載 ● 自動設定機能により、入力ビデオフォーマットを識別して出力ビデオフォーマットを決定 ● Double Frame Rateモードを搭載（30Pを60Pに変換して出力）

● 小型、軽量、コンパクトな設計 ● 入出力インジケーター搭載 QMCU-14SH-PROは、HD-SDI入力のハイビジョ ン信号（HD信号）を4K信号へ画像拡大変換して、 4個のHDMI信号（画面を4分割した4系統のHD信 号）として出力するアップコンバーターです。

IN

SDI

1ch

特長

ビデオフォーマット

OUT

4K HDMI

４ch

接続例（for Preview）

マルチモニター または 8Kモニター

N50A

QMCU-14SH-PRO

HDMI

×16

SDI

×4

　オーダリングインフォメーション

(*1)

型名 機能

QMC-41SH2-PRO SDI 4ch → HDMI2.0a 1ch QMC-44HS-PRO HDMI 4ch → SDI 4ch QMC-44SH-PRO SDI 4ch → HDMI 4ch QMC-42SH-PRO SDI 4ch → 4K HDMI 2ch QMC-41HH-PRO HDMI 4ch → 4K HDMI 1ch

QMCU-14SH-PRO SDI 1ch → HDMI 4ch アップコンバーター QMC-PWR (*1) ACアダプタ（12V / 3A）

QMC-BMF (*1) 三脚用アダプタ（Exoskeleton） QMC-EIA1U (*1) Quad MCシリーズ　EIA 1Uラックマウントユニット

*：本製品は、HDMIに含まれるHDCPを解除するものではありません。　*1：本体付属ではありません。別途ご発注ください。

　仕　様　(QMCシリーズ)

モデル QMC-41SH2-PRO QMC-44HS-PRO QMC-44SH-PRO QMC-42SH-PRO QMC-41HH-PRO QMCU-14SH-PRO

入出力信号 入力信号規格 SMPTE274M /2048 / 292M / 424M/ 425M / 352M (Payload-ID 対応) HDMI ver1.4a (HDCP非対応) SMPTE274M / 2048M / 292M / 424M / 352M (Payload-ID対応) SMPTE425 HDMI ver1.4a (HDCP非対応) SMPTE274M / 2048M / 292M / 424M / 352M (Payload-ID対応) SMPTE425 入力コネクタ BNC _{(typeA型コネクタ)}HDMI BNC _{(typeA型コネクタ)}HDMI BNC

入力コネクタ数 4 1 入力量子化範囲 Full [ 4, 1019]10-bit, [ 1, 254]8-bit ― Limited ( [ 64, 940] 10bit, [ 16,235] 8bit) Full( [ 4,1019]10bit , [ 1, 254] 8bit) ― (16:235, 64:940, Limited 256:3760) 出力信号規格 _{(HDCP 非対応 )}HDMI ver2.0a SMP-TE274M/2048M/ 292M/424M/352M (Payload-ID対応) HDMI ver1.4a (HDCP非対応)

出力コネクタ _{(type A型コネクタ )}HDMI BNC HDMI (typeA型コネクタ) BNC (スルー）, _HDMI(4K)

出力コネクタ数 1 4 2 1 4 出力量子化範囲 RGB 4:4:4 Full [ 0, 255]8-bit/Limited[ 16,235]8-bit YCbCr 4:2:2 Limited [64, 940]10-bit Limited ( [ 64, 940]10bit, [ 16,235] 8bit) Full( [ 4,1019]10bit , [ 1, 254] 8bit)※2 Limited ( [ 64, 940]10bit, [ 16,235] 8bit) Full( [ 0,1023]10bit , [ 0, 255] 8bit)※3 ― LimitedとFullから_選択可能

映像信号入力 10-bit 8/10bit RGB 4:4:4 8/10bit RGB 4:4:4 8/10bit YCbCr 4:2:2

8/10bit YCbCr

4:2:2 8/10bit RGB 4:4:4 10bit YCbCr 4:2:2 映像信号出力 _{bit YCbCr 4:2:2}8-bit RGB 4:4:4/10-_※1 8/10bit YCbCr _4:2:2 8/10bit RGB 4:4:4 _{10bit YCbCr 4:2:2}8bit RGB 4:4:4 8bit RGB 4:4:4 10bit YCbCr 4:2:2 映像カラー マトリクス ITU-R BT.709, ITU-R BT.2020 (初版未対応) ITU-R BT.709 ― 音声信号 エンベデッドも含め、未対応 タイムコード信号 未対応 一般仕様 外形寸法 116(W) x 54 (H) x 226(D) [mm] (突起部含まず） 質量 750g 850g 電源 DC12V3A AC100-240V 消費電力 26VA 30VA 動作環境 温度 5℃～40℃ 0℃～40℃ （※ 直射日光は避けてください） 湿度 25%～80% (※ 結露無きこと ) 保存環境 温度 -10℃～60℃ -10℃～60℃ (※ 直射日光は避けてください） 湿度 10%～90% 5%～90% (※ 結露無きこと )

※ 各製品の詳細については仕様書をご確認ください。※ QFHD = Quad Full High Definition 3840 × 2160 4K = Digital Cinema Initiatives 準拠 4096 × 2160 ※ Limited = 放送規格レンジ Full = PC レンジ を示します。

※ 1ディップスイッチにより、出力カラースペースを選択します。※ 2 入力された HDMI フルスケールレンジを放送規格レンジにレンジスケーリングする事が可能です。

※ 3入力された放送規格レンジを HDMI フルスケールレンジにレンジスケーリングする事が可能です。※ 4 SHARP 製モニタ PN-K321 及び 東芝製 TUM-32PRO1 対応機能です。
