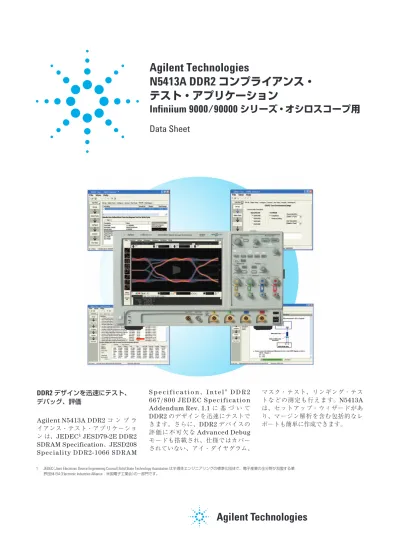

Agilent Technologies
N5413A DDR2
コンプライアンス・
テスト・アプリケーション
Infiniium 9000/90000
シリーズ・オシロスコープ用
Data Sheet
DDR2
デザインを迅速にテスト、 デバッグ、評価 Agilent N5413A DDR2コ ン プ ラ イアンス・テスト・アプリケーショ ン は、JEDEC1 JESD79-2E DDR2 SDRAM Specification、JESD208 Speciality DDR2-1066 SDRAM S p e c i f i c a t i o n、I n t e l® D D R2 667/800 JEDEC Specification Addendum Rev. 1.1に 基 づ い て DDR2のデザインを迅速にテストで きます。さらに、DDR2デバイスの 評価に不可欠なAdvanced Debug モードも搭載され、仕様ではカバー されていない、アイ・ダイヤグラム、 マスク・テスト、リンギング・テス トなどの測定も行えます。N5413A は、セットアップ・ウィザードがあ り、マージン解析を含む包括的なレ ポートも簡単に作成できます。特長 N5413Aには、DDR2デザインの評 価を簡単に行える以下の機能があり ます。 ● セットアップ、構成、テストを簡 単に行える新しいセットアップ・ ウィザード ● クロック・テストにおける実行速 度の向上とテスト・アルゴリズム により、コンプライアンス・テス ト時間の短縮 ● JEDEC JESD-79Eおよび JESD208 DDR2 SDRAMデー タ・レートに基づいたテストと構 成、組み込みデザイン用のユーザ 定義速度 ● リアルタイム・モードでのリード -ライト・バースト信号の分離が 可能なデバッグと解析機能 ● 同 一 メ モ リ・ チ ャ ネ ル の 隣 接 RANKの負荷変動の解析 ● テスト・フレームワークは、測定 毎の全統計値を表示するマルチ・ トライアルによる詳細な評価が可 能で、ワーストケースの測定値を 表示 ● ディレーティング・テーブル計算 を自動的に実行し、セットアップ ／ホールド時間をスルー・レート に基づいて測定 DDR2は、DDRを全く新しくアッ プグレードしたメモリ・システムで す。DDRよりも小さな占有面積で 広帯域幅、低消費電力を実現し、発 熱も抑えられています。これらは、 FBGA（Fine Ball-Grid Array）パッ
ケージ、低パワーの電源、ODT（On Die Termination）などの、シグナ ル・インテグリティを向上させるい くつかの最新技術により実現されて います。 シグナル・インテグリティは、メモ リ・システムの相互運用に重要な要 素となっています。ジッタが仕様内 であることは、メモリ・システムの 信頼性と相互運用性を保証する要素 であり、リファレンス・クロックの ジッタ測定により評価することがで きます。また、その他の信号の電気 的特性およびタイミング特性も、メ モリ・システムの動作を保証するた めに必要となります。 N5413A DDR2コ ン プ ラ イ ア ン ス・テスト・アプリケーションは、 Infiniium 9000および90000シリ ーズ・オシロスコープで使用でき ます。 包括的なテスト・カバレージ N5413Aを使用すると、JEDECの 電気仕様およびタイミング仕様に準 拠した自動テストとマージン解析が オシロスコープを使用して行えます。 N5413Aは各テストに応じてオシロ スコープを自動的にセットアップし て、詳細なテスト結果を返します。 これには、デバイスがどれだけのマ ージンで各仕様に対してテストに合 格／不合格したかを示すマージン解 析も含まれています。 DDR2テストでは、ターゲット・デ バイスへの接続、オシロスコープの 設定、テストの実行、測定結果の解 析などの、困難な作業が多くありま す。N5413Aはこれらの作業の大部 分を、ユーザに代わって行います。 デバイスに問題が発見された場合は、 N5413AのAdvanced Debug機能 やオシロスコープのデバッグ・ツー ルで原因の解析が行なえます。
簡単なテストの定義 このテスト・アプリケーションによ り、DDR2デバイス・テストのため のAgilent Infiniiumオシロスコー プのユーザビリティが向上します。 たとえば、自動テスト・フレームワ ークにより、セットアップの定義、 テストの実行、テスト結果の表示が 簡単に行えます。環境設定ページで は、ユーザが選択したDDR2デバイ スのタイプに基づいて、フレームワ ークが自動的にテストを選択します。 その後、テストのカテゴリーや個別 のテストを選択できます。ユーザ・ インタフェースは、接続回数が最少 限で済むようにデザインされ、時間 が短縮され、オペレータ・ミスの可 能性も減少します。さらにテストや 設定はプロジェクト・ファイルとし て保存でき、簡単に再テストを行っ たり、テスト結果を見直すこともで きます。また、わかりやすいメニュ ー構成により、最少限のマウス・ク リックでテストを実行できます。 図1. 新しいテスト・セットアップ画面。テスト・モードとして
ComplianceまたはAdvanced Debugを選択し、デバイスの 速度グレードを選択します。
図2. Agilent自動テスト・エンジンが、ユーザのテスト・セットアッ プに基づいてテストを構成します。個別のテストやテスト・グループも、 マウスをクリックするだけで選択できます。
柔軟な構成と接続ガイド N5413Aでは、テスト・セットアッ プも柔軟に行えます。電圧しきい値、 解析に使用する波形の数、違反設定 などの、テスト・パラメータをユー ザが定義して制御できます。テスト・ セットアップが完了した後、接続ペ ージに選択されたテストに応じた接 続図が表示されます。 マルチ・テスト・トライアル機能を 使用すると、DDR2デバイスの性能 を詳細に評価できます。たとえば、 選択したテストを、ストップ条件が 満たされるまで実行することができ ます。その結果を保存すれば、異常 の原因究明に便利です。 図3. 選択したテストに応じた接続図が表示されます。 図4. 新しい繰り返し実行機能は、選択したテストをストップ条件が満たされ るまで実行します。これにより、デバイスの詳細な性能テストが行えます。
N5413A DDR2コンプライアンス・ テスト・アプリケーションは、測定 結果とともに、指定したリミットに どれくらい近いかをレポートします。 その際に警告レベルも設定できます。 さらに測定毎の全統計値がレポート され、ワーストケースの条件も保存 できるので、デバイスの性能を詳細 にテストできます。 図5. DDR2テスト・アプリケーションは、テスト・パラメータ、合格／不合格ス テータス、テスト仕様レンジ、測定値、合格／不合格マージンを容易にドキュメン ト化できます。
詳細な性能レポート N5413Aは、デバイスの性能、ステ ータス、マージンを示した、詳細な HTMLフォーマットのレポートを作 成できます。このレポートには、測 定のスクリーン・ショットも添付さ れ、印刷したり、ベンダ等と共有で きます。 図6. DDR2テスト・アプリケーションは、デバイスのサマリ・レポートを作成します。 このレポートには、テスト・リミット、テストの説明、保存波形など、各テストの詳細 が表示されます。また、合格／不合格マージンにより、さらに詳細に解析することもで きます。
システム・デバイスの要件 テスト時間のスピードアップには、 メモリ・システムに対して適切な RAM信頼性テスト・ソフトウェア を使用して、メモリ・バスにランダ ム ･ パターンを発生させる必要があ ります。DOS、Windows®、Linux で実行可能なRAM信頼性テスト・ ソフトウェアとしてMemtestがあ ります。 テストの種類 N5413Aコンプライアンス・テスト・ アプリケーションは、JEDEC仕様 （厳密には、JESD79-2E、JESD208、 I n t e l D D R2 667/800 J E D E C Specification Addendum Rev. 1.1）のクロック・パラメータ、電気 的パラメータ、タイミング・パラメ ータをカバーしています。N5413A を9000および90000シリーズ・オ シロスコープと使用することにより、 すべてのDDR2デバイスのコンプラ イアンス・テストが行えます。
また、N5413AのAdvanced Debug
機能は、仕様がカバーしていない一 般的な特性を評価できます。これら のテストを使用すると、仕様を超え る、広範囲の検証が行えます。また、 リード信号とライト信号を分離する ようにオシロスコープを設定できる ので、デバッグの際に即座に切り替 えることができます。 仕様 DDR2-400/533 DDR2-667/800 DDR2-1066
Intel DDR2 667/800 JEDEC仕様Addendum Rev 1.1
クロック／デューティ・サイクル仕様 ○ ○
（15ページ）
JESD79-2EおよびJESD208 DDR2 SDRAM仕様
表19：入力DCロジック・レベル ○ ○ ○ （58ページ） 表20：入力ACロジック・レベル ○ ○ ○ （58ページ） 表21：AC入力テスト条件 ○ ○ ○ （58ページ） 表22：差動入力ACロジック・レベル ○ ○ ○ （59ページ） 表23：差動AC出力パラメータ ○ ○ ○ （59ページ） 表24：アドレス／制御ピン ○ ○ ○
（A0～A15、BA0～BA2、CS、RAS、CAS、
WE、CKE、ODT）のACオーバシュート／ アンダーシュート（59ページ） 表25：クロック／データ／ストローブ／ ○ ○ ○ マスク・ピン（DQ、（U/L/R）DQS、（U/L/R） DQS、DM、CK、CK）のACオーバシュート／ アンダーシュート（60ページ） 表41：速度グレードごとのタイミング・ ○ パラメータ（DDR2-400およびDDR2-533） （74ページ） 表41：速度グレードごとのタイミング・ ○ パラメータ（DDR2-1066）（75ページ） 表42：速度グレードごとのタイミング・ ○ パラメータ（DDR2-667およびDDR2-800） （76ページ） 表1. N5413AがカバーするJEDECテスト テスト・パラメータ サポート速度 コンプライアンス・モードでの、すべてのJEDECテスト ユーザ定義可能 リード／ライト・アイ・ダイアグラム・テスト ユーザ定義可能 ハイ／ロー・ステート・リンギング・テスト ユーザ定義可能
使用できるオシロスコープ N5413A DDR2コンプライアンス・ テスト・アプリケーションは、オペ レーション・ソフトウェアのリビジ ョンが2.0以降のAgilent 9000お よび90000シリーズ・オシロスコー プで使用できます。また、オペレー ション・ソフトウェアのバージョン が5.70以降（Windows XP Pro）の Infiniium 54850A/80000シ リ ー ズ・オシロスコープでも使用できま す。それ以前のバージョンに対して は、無料のアップグレード・ソフト ウェアを使用してUpdateしてくだ さい。 http://www.agilent.co.jp/find/ scope-apps-sw DDR2データ・レート 推奨オシロスコープ 帯域幅 サンプリング・レート 1066 MT/sまで 9104A 1 GHz 10 Gサンプル/s 9254A 2.5 GHz 10 Gサンプル/s 9404A 4 GHz 10 Gサンプル/s 90254A 2.5 GHz 20 Gサンプル/s 90404A 4 GHz 20 Gサンプル/s 90604A 6 GHz 20 Gサンプル/s 90804A 8 GHz 40 Gサンプル/s 91204A 12 GHz 40 Gサンプル/s 91304A 13 GHz 40 Gサンプル/s 注記： 1 特性評価には、4 GHz以上の帯域幅を推奨 2. 帯域幅が8 GHz以上のオシロスコープに対しては、オプション005ノイズ・リダクションを推奨します。
3. JEDEC JESD79-2EおよびJESD208は、DDR2信号の立ち上がり／立ち下がり時間を規定していません。また、必要なオシロス コープ帯域幅にも言及していません。必要なオシロスコープ帯域幅は、DDR2信号の最速の立ち上がり／立ち下がり時間に基 づいて決定することをお勧めします。表3を参照してください。 9000および90000シリーズ・オシロスコープでは、以下の計算式を使用してオシロスコープの帯域幅を選択してください。 信号の最大周波数成分＝0.4/最速の立ち上がり／立ち下がり時間（20～80 ％） 必要なオシロスコープ帯域幅＝1.4×最大信号周波数（確度3 ％の測定） 必要なオシロスコープ帯域幅＝1.2×最大信号周波数（確度5 ％の測定） 必要なオシロスコープ帯域幅＝1.0×最大信号周波数（確度10 ％の測定） 立ち上がり／
立ち下がり時間 90254A 90404A 90604A 90804A 91204A 91304A
10～90 ％ 140 ps 105 ps 70 ps 54 ps 35 ps 32 ps 20～80 ％ 105 ps 79 ps 53 ps 38 ps 26 ps 24 ps
オーダ情報 Agilent N5413A DDR2コ ン プ ラ イアンス・テスト・アプリケーショ ンを、新規または既存のInfiniium 54850/80000/9000/90000シ リ ー ズ・オシロスコープ用に購入する場 合は、以下のようにオーダします。 モデル番号 概要 9000/90000 ソフトウェアが2.0以上のInfiniiumシリーズ・オシロスコープ または 54850/80000 ソフトウェアが5.70以上のInfiniiumシリーズ・オシロスコープ N5413A DDR2コンプライアンス・テスト・アプリケーション（新規の9000または90000Aシリーズ・オシロスコープでは オプション032、アプリケーション・サーバ・ライセンスの場合はN5435A-016） または
N5459A DDR 1、2、3ソフトウェア・バンドル・オプション（オプションU7233A、N5413A、U7231Aを含む）
E2688A ハイスピード・シリアル・データ解析およびクロック・リカバリ・ソフトウェア（新規の9000または/90000シリーズ・
オシロスコープではオプション003、アプリケーション・サーバ・ライセンスの場合はオプションN5435A-003）
N5414A InfiniiScan波形・イベント検索ソフトウェア（新規の9000または90000シリーズ・オシロスコープではオプション009、
アプリケーション・サーバ・ライセンスの場合はオプションN5435A-004）
116xA/113xA1、2 InfiniiMax I/IIプローブ・アンプ（3個以上が必要）
1 プローブ・アンプが信号測定の帯域幅条件を満たしていることを確認してください。プローブ・アンプに適合するプローブ・ヘッドの構成については、10ページの「プローブ・アクセサリ」を 参照してください。
プローブ・アクセサリ InfiniiMaxプローブ・アンプ モデル番号 概要 1169A 12 GHz差動プローブ・アンプ 1168A 10 GHz差動プローブ・アンプ 1134A 7 GHz差動プローブ・アンプ 1132A 5 GHz差動プローブ・アンプ 1131A 3.5 GHz差動プローブ・アンプ 1130A 1.5 GHz差動プローブ・アンプ InfiniiMaxプローブ・ヘッド モデル番号 概要 N5381A InfiniiMax II 12 GHz差動はんだ付けプローブ・ヘッドとアクセサリ N5382A InfiniiMax II 12 GHz差動ブラウザ E2677A InfiniiMax 12 GHz差動はんだ付けプローブ・ヘッドとアクセサリ E2675A InfiniiMax 6 GHz差動ブラウザ・プローブ・ヘッドとアクセサリ
N5425A InfiniiMax 12 GHz ZIFプローブ・ヘッド
N5426A ZIFチップ（×10）
N5451A ロング・ワイヤZIFチップ（×10）
図7. DDR2プロービング用の新しいInfiniiMax ZIFプローブ・ヘッド（N5425A）とZIFチップ （N5426A） DDR2 BGAプローブ モデル番号 概要 W2631A DDR2 x16 BGAコマンドおよびデータ・プローブ W2632A DDR2 x16 BGAデータ・プローブ W2633A DDR2 x8 BGAコマンドおよびデータ・プローブ W2634A DDR2 x8 BGAデータ・プローブ 図8. DDR2 BGAプローブ・アダプタ （オシロスコープおよびロジック・アナライザ用）
関連カタログ
タイトル カタログ・タイプ カタログ番号
Infiniium DSO/DSA90000Aシリーズ Datasheet 5989-7819JAJP Infiniium DSO80000B Series Oscilloscopes and InfiniiMax Series Probes Datasheet 5989-4606EN N5414A/N5415A波形・イベント検索ソフトウェア Datasheet 5989-4605JAJP E2688A/N5384A Infiniium 54830/54850用クロック・リカバリ機能内蔵ハイスピード・ Datasheet 5989-0108JA
シリアル・データ解析ソフトウェア
EZJIT/EZJIT Plusジッタ解析ソフトウェア Datasheet 5989-0109JAJP W2630A シリーズDDR2 BGAプローブ Data Sheet 5989-5964JAJP
DDRメモリ・バスのシグナル・インテグリティの迅速な解析方法 Application Note 1562 5989-6664JAJP
W2637A, W2638A and W2639A LPDDR BGA Probes for Logic Analyzers and Oscilloscopes Data Sheet 5990-3894EN
上記のカタログは、www.agilent.co.jp/find/N5413A からダウンロードできます。
