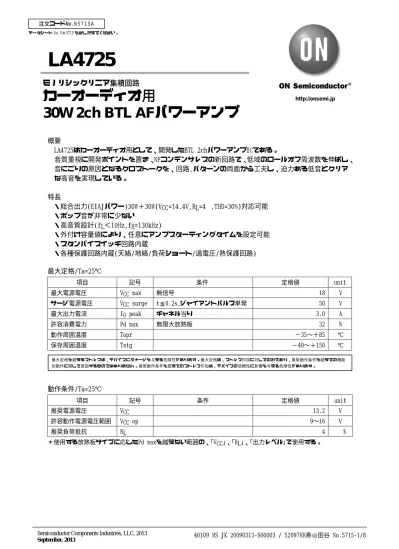

30W 2ch BTL AF パワーアンプ

http://onsemi.jp



LA4725

              概要

LA4725はカーオーディオ用として、開発したBTL 2chパワーアンプICである。

音質重視に開発ポイントを置き、NFコンデンサレスの新回路で、低域のロールオフ周波数を伸ばし、

音にごりの原因となるクロストークを、回路,パターンの両面から工夫し、迫力ある低音とクリア な高音を実現している。

  特長

・総合出力(EIAJパワー)30W＋30W(VCC=14.4V,RL=4Ω,THD=30%)対応可能

・ポップ音が非常に少ない

・高音質設計(fL＜10Hz,fH=130kHz)

・外付け容量値により、任意にアンプスターティングタイムを設定可能

・スタンバイスイッチ回路内蔵

・各種保護回路内蔵(天絡/地絡/負荷ショート/過電圧/熱保護回路)

最大定格/Ta=25℃

項目  記号  条件  定格値  unit

最大電源電圧  VCC max  無信号  18  V

サージ電源電圧  VCC surge  t≦0.2s,ジャイアントパルス単発 50  V

最大出力電流  IO peak  チャネル当り  3.0  A

許容消費電力  Pd max  無限大放熱板  32  W

動作周囲温度  Topr    −35〜＋85  ℃

保存周囲温度  Tstg    −40〜＋150  ℃



動作条件/Ta=25℃

項目  記号  条件  定格値  unit

推奨電源電圧  VCC    13.2  V

許容動作電源電圧範囲  VCC op    9〜16  V

推奨負荷抵抗  RL    4

Ω

＊使用する放熱板サイズに応じたPd maxを越えない範囲の、｢VCC｣、｢RL｣、｢出力レベル｣で使用する。

モノリシックリニア集積回路

カーオーディオ用

30W 2ch BTL AF パワーアンプ

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

電気的特性/Ta=25℃,VCC=13.2V,RL=4

Ω

,f=1kHz,Rg=600

Ω



項目  記号  条件  min  typ  max  unit

無信号時電流 ICCO  Rg=0  70 125  250  mA

スタンバイ電流 Ist  スタンバイ時(アンプOFF)、

電源コンデンサなし

10  60

μ

A

電圧利得 VG  VO=0dBm  38 40  42  dB

全高調波ひずみ率 THD  PO=2W  0.06  0.2  %

PO1  THD=10%  13 17    W

PO2  THD=10%,VCC=14.4V  20    W

出力電力

PO3  THD=30%,VCC=14.4V  30    W

出力オフセット電圧 VN offset  Rg=0  −300   ＋300  mV

出力雑音電圧 VNO  Rg=0,BPF=20Hz〜20kHz  0.1  0.5  mVrms リップル除去率 SVRR  Rg=0,VR=0dBm,fR=100Hz  40 50    dB  チャネルセパレーション CHsep  Rg=10k

Ω,VO=0dBm

50 60    dB

入力抵抗 Ri    21 30  39  k

Ω



スタンバイ端子印加電圧 VST  アンプON

(外付け10k

Ω

を通して印加)

2.5   VCC  V

  外形図

unit:mm (typ)  3113B





SANYO : SIP14HZ

7.0 4.6 7.85.2

14 1

26.8 (20.0)

0.8

1.6 2.2

4.0

(8.4)

(R1.7)

0.5 0.4

(1.83) 1.78

HEAT SPREADER

(11.8) 14.5MAX

0-40 35

25 30

15 20

10

5

20

0 40 60 80 100 120 140 160

32.5

20.83

13.9 10.4

3.1

-20

Pd max -- Ta

ブロック図

0.1μF0.1μF

R4

C9**

C8**

2.2Ω2.2ΩR5

RL 4Ω RL 4Ω

-OUT2

+OUT2

ñ

+

OFF

RIPPLE FILTER +

BIAS CIRCUIT

STANDBY SW

POP NOISE PREVENTION

CIRCUIT

PREDRIVER

PREDRIVER

POWER

POWER

LOAD SHORT PROTECTOR

OUTPUT PIN TO VCC SHORT PROTECTOR

OUTPUT PIN TO VCC SHORT PROTECTOR OUTPUT PIN TO GND SHORT PROTECTOR

OUTPUT PIN TO GND SHORT PROTECTOR

PREDRIVER

PREDRIVER

POWER

POWER OVER VOLTAGE / SURGE PROTECTOR

THERMAL SHUT DOWN

LOAD SHORT PROTECTOR

VCC +

+ ONR1

10KΩ

+5V

C4 2.2μF 25V

33μF 25V 0.47μF 25V

2.2μF 25V C1

100μF/25V VCC

C5 2200μF 25V +

-OUT1

+OUT1

ñ

+

POWER GND2

+ +

C3 C10

**(POLYESTER FILM CAPACITOR) +

− IN C2

PRE GND

IN2

POWER GND1

2 14

1

3

4

6

7 5

11 12 13

0.1μF0.1μF

R2

C7**

C6**

2.2Ω2.2ΩR3

9 10

8

+

− IN

  C3

アンプスターティングタイム用  (33

μ

Fで約0.6秒)

C10

POP音低減用

(注：容量が大きくなると、VCC≒16V 以上の「天/地絡時」の耐量が低下  するため、注意。0.47

μ

Fを推奨)

各端子電圧

VCC=13.2V,STBY=10kΩを通して5V印加、RL=4Ω,Rg=0

端子番号  1  2  3  4  5  6  7

端子名 IN1  DC  PRE-GND  STBY  ON TIME  IN2  POP  端子電圧 1.53V  5.65V  0V  3.25V  2.32V  1.53V  2.14V

端子番号  8  9  10  11  12  13  14

端子名 ＋OUT2  −OUT2  PWR-GND2 ＋OUT1  PWR-GND1 −OUT1  VCC  端子電圧 5.70V  5.70V  0V  5.70V  0V  5.70V  13.2V

外付け部品の説明

C1,C4  ・入力コンデンサで2.2

μ

Fを推奨する。LA4725の前段に接続される回路の直流電位により、極性 を考慮する。なお、C1,C4の容量値でfLを可変することにより、低音域の調整ができる。

C2  ・デカップリングコンデンサ(リップルフィルタ)。

C3  ・アンプのオンタイム(スターティングタイム)設定用コンデンサで、33

μ

Fで約0.6秒。

オンタイムはこの容量値に比例し、容量を変えることにより、任意に設定可能である。

C5  ・電源コンデンサ  C6,C7,C8,C9

  ・発振防止用コンデンサで、特性のよいポリエステルフィルムコンデンサ(マイラコン  デンサ)を使用すること。(なお、アンプ安定動作のため、直列のR2,R3,R4,R5を併用す る。)0.1

μ

Fを推奨する。

C10  ・POP音低減用で0.47

μF以下を推奨する。容量値が大きくなると、高VCC時(約16V以上)に、

アンプ出力端子が｢天/地絡｣された時の保護動作に影響し、耐量が低下するため、注意 が必要。

R1  ・スタンバイスイッチ用電流制限抵抗で10k

Ω

を推奨する(スタンバイスイッチ用印加電 圧:2.5V〜12V時)。なお、この抵抗は削除することはできない。



IC内部の特長及び注意点  スタンバイ機能について

・4ピンはスタンバイスイッチ端子で、外部抵抗(R1)を 通して約2.5V以上を印加することにより、アンプがオ ンする。

・スタンバイスイッチ用印加電圧として、12Vを超える 電圧を印加する場合には、4ピン流入電圧が、500

μ

A 以下となるよう次式によりR1の値を求める。



R1= 印加電圧

−

 1.4V

500

μ

A  −10k

Ω



ミュート機能について

・5ピンはポップ音防止用のオンタイム決定用コンデンサの接続端子であるが、GNDに接地すること により、アンプにミュート動作をさせることもできる。この場合のリカバリータイムは、C3に依 存する。



4

R1

10kΩ

ポップ音の改善について

・LA4725では｢低レベルのポップ音｣を実現しているが、電源オン/オフ(スタンバイスイッチオン/

オフ)時のポップ音をさらに改善したい場合には、7ピンとプリGNDの間に0.47

μ

Fのコンデンサを追 加することで可能となる。(7ピンは出力アンプのバイアス端子となっている。7ピンの容量が大き くなると、約16V以上の高VCC時に、出力端子が天/地絡された時の耐量が低下するので、0.47μF 以下を推奨する。)



保護回路について

・LA4725では、天/地絡保護回路のシステム構成上、｢アンプ出力端子｣と｢GND｣の間に直流抵抗分が 接続された場合、電源投入時に保護回路が作動し、アンプが立上がらなくなる場合がある。その ため、基本的には｢アンプ出力端子｣と｢GND｣の間に直流抵抗分を接続する使い方はしないこと。

・ICが異常発熱した場合に、破壊、劣化を防止するため、熱保護回路を内蔵している。したがって、

放熱不足などにより、ICのジャンクション温度(Tj)がおよそ170℃〜180℃に上昇した場合、熱保 護回路の作動により、出力は徐々に滅衰状態に制御される。温度が低下すれば、自動復帰する。

・その他、各種保護回路は内蔵しているが、取り扱いには十分注意を要する。



その他

・LA4725はBTLパワーアンプICである。測定器類を接続する場合は、入力系と出力系の測定器のGND が共通にならないように注意する。



プリントパターン例  (銅箔面)

+

+ GND

GND

GND

C5

C1

+ C2

+

+ + C4

C10 C3 STB IN1

IN2 14 1 LA4625/LA4725

R2

R1 C6 -OUT1

R3 C7 +OUT1

R4 C8 -OUT2

R5 C9 +OUT2

VCC







PO -- VCC

06 5 10 15 25 40

7 8 9 10 11 12 13 14 15 16 17 18

10kHz 100Hz

f = 1kHz

THD -- PO

2 0.1

0.01 3 2 7 5 1.0

3 2 7 5 10

3 2 7 5

3 5 1.0

0.1 7 2 3 5 7 10 2 3 5 7100

THD -- f

2 0.1

0.01 3 2 7 5 1.0

3 2 7 5 10

3 2 7 5

3 5 100

10 7 2 3 5 71k 2 3 5 710k 2 3 5 100k7

VCC = 13.2V RL = 4Ω PO = 1W Nonfilter

PO -- VIN

2 3 5 7

0.01 0.1

2 3 57 1.0

2 3 57 10

2 3 57 100

2 3 57

1.0 10 2 3 5 7 100 2 3 5 7 1k

VCC = 13.2V RL = 4Ω f = 1kHz

THD = 10%

THD = 3%

THD = 1%

PO -- f

2 3 5 7 0

4 8 12 16 20 24

10 100 2 3 5 7 1k 2 3 5 7 10k 2 3 5 7100k

VCC = 13.2V RL = 4Ω Rg = 600Ω

f Response

2 3 5 7 -10

-8 -6 -4 -2 0 2

10 100 2 3 5 7 1k 2 3 5 710k 2 3 5 7100k

CHsep -- f

-40 -30 -20

VCC = 13.2V RL = 4Ω Rg = 600Ω

VO = 0dBm (f = 1kHz) THD

= 30%

f = 1kHz Rg = 600Ω RL = 4Ω

20 30 35

THD = 10%

VCC = 13.2V RL = 4Ω Rg = 10kΩ VO = 0dBm Nonfilter VCC = 13.2V RL = 4Ω Rg = 600Ω DIN AUDIO

VNO --VCC

120

100 110

Rg = 0 RL = 4Ω



SVRR -- VCC

-806 -70 -60 -50 -40 -30 -20

8 10 12 14 16 18

VN -- VCC

5 10 15 20 25 30

0 2 4 6 8 10 12

RL = 4Ω Rg = 0

VN -- V

OUT1 OUT2

SVRR -- fR

2 3 5 7 -100

-80 -60 -40 -20 0

10 100 2 3 5 7 1k 2 3 5 7 10k 2 3 5 7100k

VCC = 13.2V RL = 4Ω Rg = 0 VCCR = 0dBm Nonfilter

ICCO -- VCC

6 8 10 12 14 16 18 20 22 36

40 60 80 100 120 140 160

Pd -- PO

2 10

0 25

3 5 1.0

0.1 7 2 3 5 710 2 3 5 7100

RL = 4Ω Rg = 600Ω f = 1kHz

Amp ON time

0.4 0.6

VCC = 13.2V VST = 5V

- s

VO VCCR

SVRR -- VCCR

-1000 -80 -60 -40 -20 0

0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0

OUT2 OUT1 RL = 4Ω

Rg = 0 fR = 100Hz VCCR = 0dBm DIN AUDIO

VCC = 13.2V RL = 4Ω Rg = 0 Nonfilter

SVRR = 20log 100Hz OUT2

3kHz OUT2 3kHz OUT1 100Hz OUT1

RL = 4Ω Rg = 0

36 36 36

15 20

5

V CC = 14.4V

V CC = 13.2V

0.5
