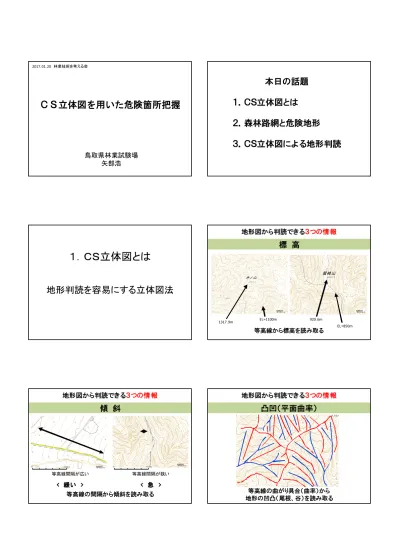

2017.01.20 林業技術を考える会
ＣＳ立体図を用いた危険箇所把握
鳥取県林業試験場 矢部浩 本日の話題 １．ＣＳ立体図とは ２．森林路網と危険地形 ３．ＣＳ立体図による地形判読地形判読を容易にする立体図法
１．ＣＳ立体図とは
標 高 1317.9m EL=1100m 920.6m EL=850m 等高線から標高を読み取る 地形図から判読できる３つの情報 地理院地図 （電子国土Web） 地理院地図 （電子国土Web） 傾 斜 等高線の間隔から傾斜を読み取る 地形図から判読できる３つの情報 等高線間隔が狭い < 急 > 等高線間隔が広い < 緩 い > 0 5 0 0 m 地理院地図 0 5 0 0 m （電子国土Web） 地理院地図 （電子国土Web） 凸凹（平面曲率） 等高線の曲がり具合（曲率）から 地形の凹凸（尾根、谷）を読み取る 地形図から判読できる３つの情報 地理院地図 （電子国土Web）A B A B 凸凹（縦断曲率） 地形図から判読できる３つの情報 傾斜の変化から、遷急線、遷緩線を読み取 る 遷急線 遷急線 遷急線 遷緩線 遷緩線 遷緩線 ② 傾 斜 【 Ｓ ｌ ｏｐｅ】 ③ 曲 率 【 Cu r vature】 ３つの情報を 異なる 色調で彩色して透過処理 ・ 異 なる 情報を同時に認 識可能 ・ 視 覚 情 報から直感的に情報を認 識可能 ・等 高 線 では表現 が困難な情報も認識可能 ＋ ＋ ① 標 高 【 E l evation 】 ※）CSとは曲率（Curvature）と傾斜（Ｓｌｏｐ ｅ）の頭文字 ＜凡例＞ 高い：白 低い：黒 ・GISを使用して作図 ・正方メッシュのDEM （数値標高データ）を使用 （DEMデータ提供：国土交通省中国地方整備局） 高 低 ① 標 高 レイ ヤ 【 E l evation 】 標高によ り彩色 ＣＳ立体図の作成方法 【凡例Ｂ】 急：黒 緩：白 緩 急 急 ② 傾 斜 レイ ヤ 【 Ｓ ｌ ｏｐｅ】 レイヤＡ レイヤＢ 【凡例Ａ】 急：茶 緩：白 緩 茶 茶 レイヤＣ レイヤＤ ③ 曲 率 【 Cu r vature】 【凡例Ｃ】 凸（＋）：白 凹（－）：紺 ＋0 － 0 ＋ 凸 凸 凹 【凡例Ｄ】 凸（＋）：赤 凹（－）：青 ＋0 － 0＋ 凸 凸 凹 傾斜レイヤ 標高レイヤ 傾斜レイヤＡ 透過処理 曲率レイヤＣ （ア）立体図 白：高 黒：低 白：凸 紺： 凹 茶：急 白：緩 立体図の作成
傾斜レイヤ 透過処理 曲率レイヤＤ 傾斜レイヤＢ （イ）曲率図 赤：凸 青：凹 黒：急 白：緩 曲率図の作成 曲率図 立体図 14 透過処理 （ア）立体図 （イ）曲率図 完成 ＣＳ立体図の作成 ＣＳ立体図による基本的な地形 表現 １．尾根（凸地）は赤、谷（凹地）は青 ２．急傾斜地は暗く、緩傾斜地は明るい 森林基本図 ＣＳ立体図 ＣＳ立体図による基本的な地形 表現 CS立 体 図 でみ えるもの 地すべり 作業道 林道 盛土 湧水点 河床侵食 崩壊地 河岸段丘 棚田跡 沢 地すべり 作業道 林道 盛土 湧水点 河床侵食 崩壊地 河岸段丘 棚田跡 沢 従 来 の 地 形図
Google Earth を利用した立体表示 地すべり 林道 盛土 湧水点 河床侵食 沢 航空レーザ測量技術によ り、0.5ｍメッシュの標高データ（ＤＥＭ）を計測可能。 航空レーザ測量による細密な標高データ（DEM) 0.5ｍ 0.5ｍ 航空レーザ測量 樹木下の微地形を計 測可能 ●DEMの精度による見え方の違い 10mDEM 5mDEM 1mDEM 0.5mDEM 国土地理院基盤地図情報(5 mメッシュDEM )よ り作成 国土地理院基盤地図情報(1 0 mメッシュDEM )よ り作成 越美山系砂防事務所航空レ ーザ測量成果よ り作成 岐阜県林政部治山課航空レ ーザ測量成果よ り作成 21 10mDE M 全域 鳥 取 県 にお けるCS立体図 整備状 況 鳥 取 県 にお けるCS立体図 整備状 況 2mDE M 一部
２．森林路網と危険地形
森林路網の損壊が生じた斜面の特徴
森林路網損壊箇所の地形的特徴と地盤風化度 0 5 0 10 0 15 0 20 0 25 0 30 0 35 0 0次谷 地すべり 断層 地質境界 崩積土 その他 ( n=2 74 ) (n =33 0) ( n= 229 ) (n =12 3) ( n= 92 ) (n =4 6) 度 数 （ 件 ） D C, D C B, C,D B, C B A,B A n=398 硬 軟 風 化 度 強度の低下した、柔らかい場所で崩れ ている 森林路網損壊個所の湧水状況 0% 20% 40% 60% 80% 100% 0次谷 地す べり 断層 地質境界 崩積土 その他 (n=273) (n=332) (n=230) (n=123) (n=93) (n=46) 出 現 割 合 なし 湧水跡 滲出 滴下 流下 地すべり地形 ０次谷 ≪ 共通点 ≫ 高い切取りにより不安定化し 崩壊が発生する 地盤が破砕・風化している 断層 地質境界 森林路網の開設で注意すべき危険地形 水が回りやすい 転圧不足になりやすく 路面の沈下からクラックを生じる 崩積土 路網損壊の事例 地すべりはらみ出しでの落石・崩壊 地すべり側方崖での切土崩壊 路網損壊の事例 路網損壊の事例 断層での路面沈下による盛土崩壊
地質境界での切土崩壊 拡 大 法面崩壊 （花崗岩盤の石英脈を境界として崩れた法面） 地質境界での切土崩壊 路網損壊の事例 ０次谷での盛土崩壊 路網損壊の事例
３．ＣＳ立体図による地形判読
ＣＳ立体図上で危険地形を判読するポイント （形状や色調の特徴など） 地すべり地形 地 すべ り 地 形の 模式 図 「地すべり地形とは？」（ 防災科学技術研究所） http://lsweb1.ess.bosai.go.jp/kaisetsu/1about-landslide.html 平面図 地すべり 移動体 滑落崖 側方崖 側方崖 舌部 暗褐色（急崖） 薄い青～白色 （やや凹地～平坦地） 薄い茶色 （緩傾斜地） 褐色（谷側凸 型の急斜面） 薄い青～濃い青 移 動 体 下 部 押 し 出 し部 移 動 体 上 部 縦断図 すべり面 暗褐色 （急崖） 薄い青～白色 （やや凹地～平坦地） 薄い茶色 （緩傾斜地） 暗褐色 （谷側凸型の急斜面）判読のポイント 馬蹄形状の凹地（青色） 山腹の円弧状の急崖（暗褐色） 山腹の平坦地（薄い青～白色） （沼・池・棚田がある場合も） 地すべり地形 模式図 地すべり地形 10mDEM 地すべり地形 10mDEM 地すべり地形 10mDEM 地すべり地形 2mDEM 地すべり地形 2mDEM
地すべり地形 2mDEM ０次谷 ０次 谷 の 見 分け方 平面図 ０次谷流域の斜面縦断形（ ※） ※ 塚本良則．森林・ 水・ 土の保全．朝倉書店．1 9 9 8 ０次谷 縦断図 暗い青色 （凹型の急傾斜地） 薄い青色 （凹型の緩傾斜地） 暗く濃い青色 （凹型の急傾斜地） 濃い青色 （深い凹地形（谷・沢）） 縦断図 遷緩線の近くに 湧 水 点がある 過 去 の 崩 壊跡 遷 急 線 過去の崩壊の滑落崖 侵食前線 残積土 崩積土 縦断図 湧 水 点 遷 急 線 暗い青色 （凹型の急傾斜地） 薄い青色 （凹型の緩傾斜地） 暗く濃い青色 （凹型の急傾斜地） 濃い青色 （深い凹地形（谷・沢）） 判読のポイント 凸地形に囲まれた幅広の 緩やかな凹地 （薄い青色） 凹地の中に明瞭な流路が ない （線状の濃い青色がない） 下流側に湧水点がある （円形の濃い青色） ０次谷 模式図 下流側に常水のある谷が ある （線状の濃い青色） ０次谷
０次谷 2mDEM ０次谷 2mDEM ０次谷 2mDEM 湧水点 最上流部に 円形の濃い青 下方にも谷地形 湧水がある 渓流 人工改変（炭焼き跡） 円形の濃い青 下方に赤（凸地） 表面流によ る 侵食（ガリー） 円形の濃い青が無い 紛らわしい地形 下方に向かって徐々 に濃い青になる 湧水点 2mDEM 湧水点 2mDEM
断層 （産総研資料より） 応力を受けて岩盤が破断した場所 断層 三角末端面 三角末端面や河川の曲がり 凸凹のすくない平滑な三角形の斜面 直線状谷・連続した鞍部 断層 等高線と色調 馬に乗せる鞍の中間部のような形 尾根の中の白～薄い青色（平坦～緩傾斜）の部分 鞍部 判読のポイント 三角末端面 鞍部 直線状の谷 尾根の屈曲 断層 河川の屈曲 連続する線状模様 断層 10mDEM
断層 10mDEM 断層 10mDEM
断層 10mDEM 断層 10mDEM
断層 10mDEM 判読のポイント 地質境界 斜面勾配が変化 遷急線：薄い色から濃い色に変化 遷緩線：濃い色から薄い色に変化 谷密度が変化 谷密度が高い：線状の濃い青色が多い 谷密度が低い：線状の濃い青色が少ない 地質境界 10mDEM 地質境界 10mDEM ＋ 表層地質図 崩壊した土砂や角礫が堆積し斜面を形成した箇所 比較的緩い斜面を形成することもあるが、ここを掘削して 道を付けると上部から崩落しやすい 崩積土 判読のポイント 崩積土 下流側形状が舌状・扇状 （舌状・扇状の薄い茶～白色） 谷から続く緩傾斜地 （線状の濃い青色から続く 薄い茶～白色） 輪郭は判然としない場合が多い 模式図
崩積土 10mDEM 崩積土 2mDEM
