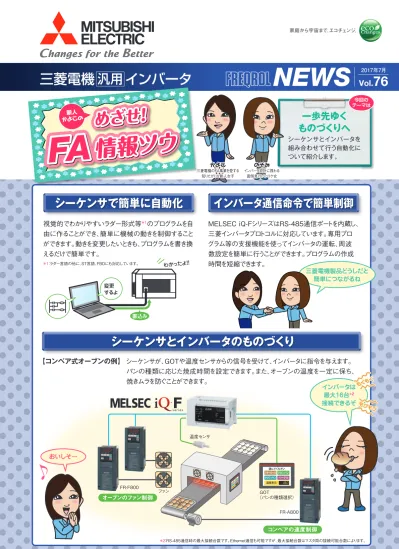

NEWS Vol. 76
2017年7月
三菱電機 汎用 インバータ
かよこ
三菱電機のFA事業を愛する 知りたがりな新人女子
かよこ
三菱電機のFA事業を愛する 知りたがりな新人女子
のぞみ
インバータ設計に携わる 面倒見のいいリケ女
のぞみ
インバータ設計に携わる 面倒見のいいリケ女
一歩先ゆく
ものづくりへ
シーケンサとインバータを
組み合わせて行う自動化に
ついて紹介します。
テーマは今回の
FA
FA 情報ツウ 情報ツウ
めざせ！
めざせ！
かよこの新人
シーケンサで簡単に自動化
視覚的でわかりやすいラダー形式等
＊1のプログラムを自
由に作ることができ、簡単に機械の動きを制御すること
ができます。動きを変更したいときも、プログラムを書き換
えるだけで簡単です。
＊1：ラダー言語の他に、ST言語、FBDにも対応しています。
インバータ通信命令で簡単制御
MELSEC iQ-FシリーズはRS-485通信ポートを内蔵し、
三菱インバータプロトコルに対応しています。専用プロ
グラム等の支援機能を使ってインバータの運転、周波
数設定を簡単に行うことができます。プログラムの作成
時間を短縮できます。
シーケンサが、GOTや温度センサからの信号を受けて、インバータに指令を与えます。
パンの種類に応じた焼成時間を設定できます。また、オーブンの温度を一定に保ち、
焼きムラを防ぐことができます。
シーケンサとインバータのものづくり
わかったよ！！
書込み 変更
するよ
温度センサ
（パンの種類選択）GOT FR-F800 ファン
FR-A800
オーブンのファン制御
コンベアの速度制御
温度表示 選んでください バターロール クロワッサン
メロンパン ベーグル
温度表示 選んでくだ
さい
バターロール クロワッサン メロンパ
ン ベーグル
おいしそ∼
三菱電機製品どうしだと
簡単につながるね
インバータは
最大16台
＊2接続できるぞ
♪
【コンベア式オーブンの例】
もぐもぐ もぐもぐ モグモグ モグモグ
＊2：RS-485通信時の最大接続台数です。Ethernet通信も可能ですが、最大接続台数はマスタ局の接続可能台数によります。
