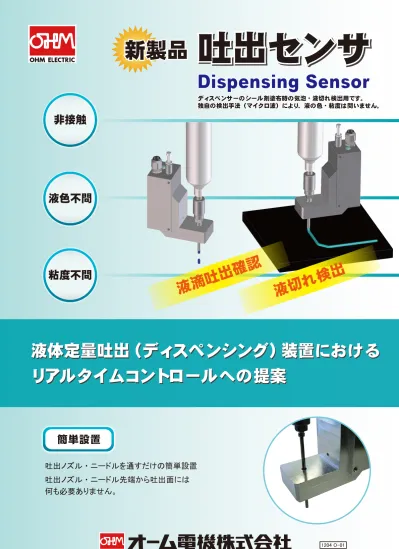

1204 O-01
新製品
新製品
吐出ノズル ・ ニードルを通すだけの簡単設置
吐出ノズル ・ ニードル先端から吐出面には
何も必要ありません。
ディスペンサーのシール剤塗布時の気泡・液切れ検出用です。
独自の検出手法（マイクロ波）により、液の色・粘度は問いません。
ディスペンサーのシール剤塗布時の気泡・液切れ検出用です。
独自の検出手法（マイクロ波）により、液の色・粘度は問いません。
液体定量吐出（ディスペンシング）装置における
リアルタイムコントロールへの提案
液体定量吐出（ディスペンシング）装置における
リアルタイムコントロールへの提案
非接触
液色不問
粘度不問
液滴吐出確認 液切れ 検出
ディスペンサー
本製品
特 機 事 業 部
電話（直通）（053）522-5505 FAX（053）522-5506
〒431-1304 静岡県浜松市北区細江町中川 7000-21
ご使用の際には、 製品中の取扱説明書を必ずお読みください。
●本カタログと実際の商品の色は、印刷のため多少異なる場合があります。
●本カタログの記載事項は、改良のため予告なく変更することがあります。
※本カタログの記載事項は 2012 年 4 月現在のものです。
■仕様 ■外形寸法図
■アプリケーション
■検出理論
型 式
電源
出力
ニードル径 測定方式 検出範囲 最大検出速度 外形寸法 （mm） ケーブル長さ
物理的環境
定格電圧 消費電力
使用周囲温度 保存周囲温度 使用周囲湿度 保護構造 腐食性ガス
DC24V ±5％ 約 1W
無接点出力 ： （MOS-FET リレー）
最大定格 DC60V 400mA 極性はありません 電圧出力 ： 0 ～ 5V、 メーカー側調整出力
※ニードルの位置を確認する為の目安の電圧出力です 外径φ3mm 以下
マイクロ波
使用するニードル、 液体による （注 1） 3m/s （注 1）
（W）30×（D）60.5× （H） 69.5
※エアパージ用継手 ・ ケーブル部は除く 約 2m （耐屈線）
0 ～ 40℃ -40 ～ 80℃
30 ～ 95％RH （結露無き事） エアパージ （1/8 インチ） 腐食性ガスの無き事
（注 1） ニードルの径や設置状態、液の誘電率の違いにより、検出範囲が異なります。 使用される場合は実際の設置環境での検証をお願いいたします。
※筺体材質アルミ （SUS 製については別途特注対応いたします。）
※本製品は、 日本国内でのみ使用可能です。日本国外でのご使用をお考えの際は、 事前に弊社営業窓口までご相談いただきますようお願いいたします。
吐出ノズルの先端に強電界領域を作り、 この領域部分に 誘電体 （液体） が入ると電界が変化します。
この電界の変化を検出信号とします。
●充填部の吐出確認 ●接着剤の液切れ確認
強電界領域
（検出空間）
MDD-103
ニードル挿入穴
取付穴
25 30
11.3 16.7
24.2 25 60.5
7.75 11
13 42.25 69.5 55
27 電源・信号ケーブル
電源・検出確認用LED
エアーパージ用継手 1/8インチ
φ3.1
4-M3
