工数削減 が出来ます！
フタ開閉時間80％短縮（当社比）
■用途例
DIN レール端子台取付けによる信号線、動力線の中継に。 センサーアンプ等の防水・防塵に。
プリント基板の取付けに。
■意匠登録出願中
■耐油性・耐候性兼用です。
JB-WLQ220HBJ-C
JB-WLQ135HBJ
※ポリカーボネートとの比較による
蝶番仕様 ケガキ不要！
ワンタッチ
ポリアリレートを採用
耐薬品性に優れた
※透明フタの信頼性
フタの落下も
心配なし！
フタの落下も
心配なし！ 穴あけポイント 表示付 穴あけポイント 表示付
ビス1本で固定！
ビス1本で固定！

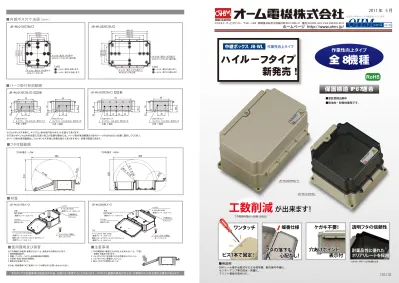

中継ボックス JB-WL
作業性向上タイプハイルーフタイプ
新発売！
作業性向上タイプ
全８機種
保護構造ＩＰ６７適合
本カタログの記載事項は製品改良の為、お断りなく変更することがあります。カタログと実際の商品の色とは、印刷物のため多少異なる場合があります。
■ 使用環境及び保管 ■注意事項
以下の環境での使用・保管はしないこと。製品劣化の原因となります。 1. 使用周囲温度外。
2. 強酸、アルカリ、ハロゲン系有機溶剤の雰囲気。 3. 水蒸気・高温・高湿の雰囲気。
4. 直射日光を避けること。
その他、特殊環境でのご使用については弊社までお問い合わせください。
1.フタの開放時に無理な力(30N以上)を加えないこと。（下図） 破損する場合があります。
2. ジョイボックスに足を掛けるなど荷重をかけないこと。 3. ジョイボックスに塗装はしないこと。
4. 油中・水中では使用しないこと。
190±0.3 180±0.3 150±0.3 110±0.3
4-φ2.6 深さ 10 ボス高さ10 M3タッピングねじ用 90±0.3 70±0.3
110±0.3
10-φ3.6 深さ 8 ボス高さ5 M4タッピングねじ用（2個付属）
→φ3.6 深さ8 を表します。
→φ2.6 深さ10 を表します。
【注記】 70±0.3
110±0.3 90±0.3
70±0.3
90±0.3110±0.3
8-φ3.6 深さ8 ボス高さ5 M4タッピングねじ用（2個付属）
4-φ2.6 深さ10 ボス高さ10 M3タッピングねじ用
→φ3.6 深さ8 を表します。
→φ2.6 深さ10 を表します。
【注記】
JB-WLQ135□BJ□ JB-WLQ220□BJ□
ベージュタイプ：PBT GF30%
透明（スモークブラウン）タイプ：ポリアリレート
フタ
ナイロン66 GF30% ハンドル 本体
PBT GF30%
ステンレス フタ固定ねじ パッキン
発泡ウレタン
（難燃グレード UL94 V-0)
（難燃グレード UL94 V-2)
（難燃グレード UL94 V-0) タッピングねじ（付属品）
鉄（ニッケルメッキ）
（難燃グレード UL94 V-0)
JB-WLQ220BJ(-C)
タッピングねじ（付属品） 鉄（ニッケルメッキ）
JB-WLQ135BJ(-C)
ナイロン66 GF30% ハンドル
（難燃グレード UL94 V-0)
ステンレス フタ固定ねじ 本体
PBT GF30%
（難燃グレード UL94 V-0)
パッキン 発泡ウレタン
ベージュタイプ：PBT GF30%
透明（スモークブラウン）タイプ：ポリアリレート フタ
（難燃グレード UL94 V-2)
（難燃グレード UL94 V-0)
■パーツ取付有効範囲
89
468.2 45 32.5
89
39.3
45
538.2 8.246
174
35 35 35
35
32.5
89
8.253
45
39.3
※ジョイボックス本体に、キャプコン取付用穴あけポイントを設けてあります。
※穴あけポイント以外の位置に穴あけ加工が必要な場合には、パーツ取付有効範囲より取付パーツがはみ出ない位置に設計してください。
※パーツ取付有効範囲は、ジョイボックス本体に段差を設けてありますので、目視で確認できます。 JB-WLQ220□BJ□
JB-WLQ135□ BJ□ 部 部
穴あけポイント
キャプコン（OA-W16.22）取付ピッチ
穴あけポイント
キャプコン（OA-W16.22）取付ピッチ
片側 2箇所 片側 2
箇所
穴あけポイント
キャプコン（OA-W16）取付ピッチ
穴あけポイント
キャプコン（OA-W22）取付ピッチ
片側 5箇所 片側 2箇所
■ 内 部 ボ ス 穴 寸 法 図 ( mm ）
■ 材質
■フタ可動範囲
365
220
内寸: R125
外寸: R 150
R 70 320
210
R 145 R35
フタの高さ ： LOW フタの高さ ： HIGH
1105 O-02
2011 年 5 月
〒431-1304 静岡県浜松市北区細江町中川7000-21
■カスタマーサービスセンター 電話(053)522-5572ＦＡＸ(053)522-5573
vol.133
■ 型 式 の 見 方
J B - W L Q ※ ※ ※ □ B J □
無表示・・・フタ色：ベージュ
- C・・・・・・フタ色：透明（スモークブラウン）
135・・・・・・本体幅：135mm 220・・・・・・本体幅：220mm
無 表 示 … フ タ 高 さ：L O W Ｈ … … … フ タ 高 さ：H I G H
JB-WLQ220BJ JB-WLQ220BJ-C JB-WLQ135BJ-C
JB-WLQ135BJ
JB-WLQ220HBJ-C NEW ！
JB-WLQ135HBJ
NEW ！ NEW ！JB-WLQ135HBJ-C NEW ！JB-WLQ220HBJ
ハイルーフタイプ
ロールーフタイプ
内寸：116
内寸：116 取付ピッチ 120±0.3
取付ピッチ 120±0.3
135
151 135
7 5.
6
315
8082 5 10
内寸：70.5
JB-WLQ135BJ(-C)
5.6
7 内寸 ： 200
内寸：116
220 取付ピッチ 206±0.3
82 80 15 3 105内寸
：70.5
取付ピッチ 120±0.3
151 135
JB-WLQ220BJ(-C)
5.6
7
151 135
135 取付ピッチ120
内寸:116
内寸: 116 0.3
±
取付ピッチ1200.3±
取付ピッチ206±0.3 220
135151
7 5.
6
内寸:200 内寸:
116
315
119121 5
内寸:109 10
取付ピッチ120±0.3
JB-WLQ135HBJ(-C) JB-WLQ220HBJ(-C)
■ 外 形 寸 法 図 （ m m ）
10
5
121 119 15 3 内寸:109
■ 型 式 ・ 仕 様
型 式 JB-WLQ135BJ
JB-WLQ135 HBJ JB-WLQ135 HBJ-C JB-WLQ220 HBJ JB-WLQ220 HBJ-C
使 用 周 囲 温 度 -40～ ＋80℃
-40～ ＋80℃
-40～ ＋80℃ -40～ ＋ 65℃
-40～ ＋ 65℃
外 形 寸 法 図 W135×H 82×D151
W220×H 82×D151
付 属 品
M4×8 タ ッ ピ ン グ ね じ ( 2個 ）
本 体 質 量 約380g
約500g 約450g 約740g 約680g
梱 包 数 量
1個/袋
フ タ 色 ベ ー ジ ュ
ベ ー ジ ュ
ベ ー ジ ュ 透 明 （ ス モ ー ク ブ ラ ウ ン ）
透 明 （ ス モ ー ク ブ ラ ウ ン ） フ タ 高 さ
L OW JB-WLQ135BJ-C -40～ ＋ 65℃ 約360g 透 明 （ ス モ ー ク ブ ラ ウ ン ）
JB-WLQ220BJ -40～ ＋80℃ 約570g ベ ー ジ ュ
JB-WLQ220BJ-C -40～ ＋ 65℃ 約510g 透 明 （ ス モ ー ク ブ ラ ウ ン ）
H I G H
W135×H 121×D151
W220×H 121×D151 W135×H 82×D151
W135×H 121×D151 W220×H 82×D151
W220×H 121×D151
業界初！ワンタッチ開閉で
保護構造 IP67 を確保。
透明フタの耐薬品性は
業界トップクラス。
型 式 仕 様 材 質 梱包単位 付属品 適応型式
MB-WLQ135A ガルバリウム鋼板 1 枚 / 袋
タッピングねじ
（4個）
JB-WLQ135BJ、JB-WLQ135BJ-C JB-WLQ135HBJ、JB-WLQ135HBJ-C
MB-WLQ220A ガルバリウム鋼板 1 枚 / 袋
タッピングねじ
（4個）
JB-WLQ220BJ、JB-WLQ220BJ-C JB-WLQ220HBJ、JB-WLQ220HBJ-C
108 90±0.1
108 90±0.1
4-φ3.5
1.6
194 180±0.1
4-φ3.5
1.6
JB-WLQ135□BJ□ JB-WLQ220□BJ□
タッピングねじ （付属品）
タッピングねじ （付属品） 108 90±0.1
W108×H108 ｔ=1.6
W194×H108 ｔ=1.6
