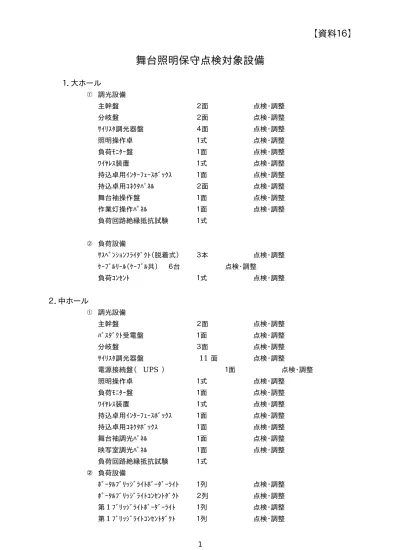

舞台照明保守点検対象設備

１．大ホール

① 調光設備

主幹盤 ２面 点検・調整 分岐盤 ２面 点検・調整 ｻｲﾘｽﾀ調光器盤 ４面 点検・調整 照明操作卓 １式 点検・調整 負荷ﾓﾆﾀｰ盤 １面 点検・調整 ﾜｲﾔﾚｽ装置 １式 点検・調整 持込卓用ｲﾝﾀｰﾌｪｰｽﾎﾞｯｸｽ １面 点検・調整 持込卓用ｺﾈｸﾀﾊﾟﾈﾙ ２面 点検・調整 舞台袖操作盤 １面 点検・調整 作業灯操作ﾊﾟﾈﾙ １面 点検・調整 負荷回路絶縁抵抗試験 １式

② 負荷設備

ｻｽﾍﾟﾝｼｮﾝﾌﾗｲﾀﾞｸﾄ（脱着式） ３本 点検・調整 ｹｰﾌﾞﾙﾘｰﾙ（ｹｰﾌﾞﾙ共） ６台 点検・調整

負荷ｺﾝｾﾝﾄ １式 点検・調整

２．中ホール

① 調光設備

主幹盤 ２面 点検・調整 ﾊﾞｽﾀﾞｸﾄ受電盤 １面 点検・調整 分岐盤 ３面 点検・調整 ｻｲﾘｽﾀ調光器盤 11 面 点検・調整

電源接続盤（ UPS ） １面 点検・調整 照明操作卓 １式 点検・調整

負荷ﾓﾆﾀｰ盤 １面 点検・調整 ﾜｲﾔﾚｽ装置 １式 点検・調整 持込卓用ｲﾝﾀｰﾌｪｰｽﾎﾞｯｸｽ １面 点検・調整 持込卓用ｺﾈｸﾀﾎﾞｯｸｽ １面 点検・調整 舞台袖調光ﾊﾟﾈﾙ １面 点検・調整 映写室調光ﾊﾟﾈﾙ １面 点検・調整 負荷回路絶縁抵抗試験 １式

② 負荷設備

第2ﾌﾞﾘｯｼﾞﾗｲﾄﾎﾞｰﾀﾞｰﾗｲﾄ １列 点検・調整 第2ﾌﾞﾘｯｼﾞﾗｲﾄｺﾝｾﾝﾄﾀﾞｸﾄ １列 点検・調整 第3ﾌﾞﾘｯｼﾞﾗｲﾄﾎﾞｰﾀﾞｰﾗｲﾄ １列 点検・調整 第3ﾌﾞﾘｯｼﾞﾗｲﾄｺﾝｾﾝﾄﾀﾞｸﾄ １列 点検・調整 ｱｯﾊﾟｰﾎﾘｿﾞﾝﾄﾗｲﾄﾌﾗｲﾀﾞｸﾄ １列 点検・調整 ﾎﾟｰﾀﾙﾀﾜｰﾗｲﾄｺﾝｾﾝﾄﾀﾞｸﾄ ４列 点検・調整 ｷﾞｬﾗﾘｰﾗｲﾄｺﾝｾﾝﾄﾀﾞｸﾄ ４列 点検・調整 ｻｲﾄﾞﾗﾀﾞｰﾗｲﾄｺﾝｾﾝﾄﾀﾞｸﾄ ６列 点検・調整 天井反射板ﾗｲﾄ １式 点検・調整 客席ｻｽﾍﾟﾝｼｮﾝﾗｲﾄﾌﾗｲﾀﾞｸﾄ １列 点検・調整 ﾌﾛﾝﾄｻｲﾄﾞﾗｲﾄｺﾝｾﾝﾄ １式 点検・調整 ｼｰﾘﾝｸﾞﾗｲﾄｺﾝｾﾝﾄﾀﾞｸﾄ １列 点検・調整 客席照明ｷﾞｬﾗﾘｰﾗｲﾄｺﾝｾﾝﾄﾀﾞｸﾄ ２列 点検・調整 ｾﾝﾀｰﾋﾟﾝｽﾎﾟｯﾄﾗｲﾄ分電盤 １面 点検・調整 映写室分電盤 １面 点検・調整

ﾎﾞｰﾀﾞｰｹｰﾌﾞﾙ 55 本 点検・調整 ｹｰﾌﾞﾙﾘｰﾙ（ｹｰﾌﾞﾙ共） ３台 点検・調整

負荷ｺﾝｾﾝﾄ １式 点検・調整

３．小ホール

① 調光設備

主幹盤 １面 点検・調整 分岐盤 １面 点検・調整 ｻｲﾘｽﾀ調光器盤 ３面 点検・調整 照明操作卓 １式 点検・調整

LCD ﾕﾆｸﾛｽ １式 点検・調整 負荷ﾓﾆﾀｰ盤 １面 点検・調整

ﾜｲﾔﾚｽ装置 １式 点検・調整 舞台袖操作盤 １面 点検・調整 ｺﾈｸﾀﾎﾞｯｸｽ １面 点検・調整 負荷回路絶縁抵抗試験 １式

② 負荷設備

ｻｽﾍﾟﾝｼｮﾝﾌﾗｲﾀﾞｸﾄ（脱着式） ３本 点検・調整 ｻｲﾄﾞｼｰﾘﾝｸﾞﾗｲﾄｺﾝｾﾝﾄﾀﾞｸﾄ ４列 点検・調整

ﾎﾞｰﾀﾞｰｹｰﾌﾞﾙ ２本 点検・調整 ｹｰﾌﾞﾙﾘｰﾙ（ｹｰﾌﾞﾙ共） ３台 点検・調整

負荷ｺﾝｾﾝﾄ １式 点検・調整

４．展示室

・調光装置

分岐盤 １面 点検・調整 照明操作卓 １面 点検・調整 負荷回路絶縁抵抗試験 １式

５．クセノンポンスポットライト

・大ホール

3kW 　ｸｾﾉﾝﾋﾟﾝｽﾎﾟｯﾄ ２台 点検・調整 ・中ホール

2kW 　ｸｾﾉﾝﾋﾟﾝｽﾎﾟｯﾄ ４台 点検・調整 ・小ホール

保　　守　　点　　検　　作　　業　　仕　　様

　　 ① 総主幹　ＭＣＣＢ（各種主幹ＭＣＣＢも含む） 　　　 ・接続部分のナット増締（二次側）

　　　 ・接続部分の変色有無点検　目視 　　　 ・動作状態の確認（ＯＮ．ＯＦＦ操作） 　　 　・外観目視

　　 　・清掃

　　 ② 操作主幹マグネットスイッチ 　　　 ・接続部分のビス増締

　　　 ・接点の変色荒れの有無点検　目視 　　　 ・異常音の有無（ＯＮの時のウナリ等）の点検 　　　 ・外観目視

　　 ③ 各種操作主幹　ＭＣＣＢ 　　　 ・接続部分のビス増締

　　　 ・動作状態の確認（ＯＮ．ＯＦＦ操作） 　　　 ・外観目視

　 　④ ヒューズ類 　　　 ・接触部分の点検 　　 　・容断の点検

　　　 ・接続部分のビス増締 　　 ⑤ 表示灯類

　　　 ・点灯状態の確認 　　 ⑥ 接続端子

　　 　・端子ビス及びナットの増締 　　 　・接続部分の変色の有無　目視 　　　 ・清掃

　 ⑦ 裏面配線

　　　 ・配線状態の点検　目視 　　　 ・清掃

　　 ① 負荷　ＭＣＣＢ（速断ヒューズ） 　　　 ・接続端子のビス増締

　　　 ・接続端子部分の変色の有無点検　目視 　　 　・ヒューズのゆるみ点検

　　　 ・ヒューズ及びクリップの変色の有無点検　目視

② ＰＣ板類

　　　 ・ＰＣ板コネクタ装着状態の確認 　　　 ・ＰＣ板の清掃

　 ③ ファン

　　　 ・動作の確認 　　 ・異常音の有無確認 　　　 ・清掃

　 　④ 直流電源

　　　 ・チェックＬＥＤの確認 　　　 ・異常発熱の点検 　　 ⑤ 直調切替スイッチ

　　　 ・スイッチ動作確認（調光テスト） 　　　 ・スイッチＰＣ板コネクターの点検 　　　 ・スイッチ外観点検

　 　⑥ 接続端子

　　　 ・端子ビス及びナットの増締 　　 　・接続部分の変色の有無の点検 　　　 ・清掃

　 　⑦ 裏面配線 　 　　・配線状態の点検 　 　　・清掃

　 　⑧ 出力電圧特性（関数発生器）

　　　 ・調光出力電圧測定（各相別１回路測定）データ 　　　 ・チラツキがない事を確認

　　　 ・波形チェック

　　 ① 負荷ＭＣＣＢ

　　　 ・接続端子のビス増締

　　 　・接続端子部分の変色の有無点検　目視 　　　 ・外観点検

　　 ② マグネットスイッチ（リモコンリレー） 　　　 ・接続端子のビス増締

　　　 ・接続端子部分の変色の有無点検　目視 　　 　・外観点検

　　 　・動作点検

　　 ③ パターン設定ユニット 　 　 ・機能動作点検

　　　 ・接触面の摩耗点検 　　　 ・機能動作点検 　　 ② クロスフェーダー 　　　 ・分解掃除

　　　 ・接触面の摩耗点検 　　 　・機能動作点検 　　 ③ サブフェーダー 　 　　・分解掃除

　　 　・接触面の摩耗点検 　　 　・機能動作点検 　 　④ 各種操作押釦スイッチ 　　 　・機能動作点検

　　　 ・自照ランプの点検確認 　　　 ・正常な重さで動作する事 　　　 ・外観点検

　　 ⑤ 各種表示器 　　　 ・表示動作点検 　　　 ・正常な表示の確認 　　　 ・外観点検

　　 ⑥ フロッピーディスク

　 　　・ヘッドクリーニング（クリーニングディスク） 　 　　・異常音の有無点検

　 　　・コネクター装着状態点検 　 ⑦ 直流電源

　　 　・接続端子のビス増締 　　 　・出力電圧測定 　　 　・異常発熱の有無点検 　　 　・異常音の有無点検 　　　 ・清掃

　 　⑧ ＰＣ板類

　　　 ・ＰＣ板の装着状態の確認

　　 　・ＰＣ板コネクター装着状態の確認 　　　 ・ＰＣ板清掃

　 　⑨内部配線

　　　 ・配線状態の点検　目視 　　　 ・清掃

　 　⑩ ファンエアフィルター 　　　 ・動作の確認 　　　 ・異常音の有無点検 　　　 ・清掃

　　　 ・機能点検 　　 　・外観点検 　　 　・清掃 　 　⑫ プリンター 　　　 ・印字状態の点検

　　　 ・ペーパー送り状態の点検、コネクター装着状態 　　　 ・清掃

　 ⑬ 動作チェック 　　　 ・全ての操作点検 　 　⑭ 電池

　　　 ・電圧測定

　 ① 動作点検 　　 ② 受光面清掃 　 　③ 電池

　　 　・電圧測定

　　 ① バトン用フライダクト／アッパーホリゾントライト 　　　 ・接続端子のビス増締

　　 　・接続部分の変色有無の点検 　　　 ・取付ボルト、ナット増締

　　　 ・吊下げスポットライト落下防止、ワイヤー着装確認 　　 ② ケーブル類

　　 　・外観目視点検 　 　　・ねじれの修正

　 　③ ムービングスポットライト 　　 　・動作点検

　　④ 負荷回路絶縁試験 　 　⑤ ケーブルリール 　 　　・接続端子ナット増締

　 　　・接続部分の変色の有無点検 　　　 ・外観目視点検

　⑥ クセノンスポットライト 　　 　・灯体

　　　　　 クセノンランプの点検、清掃 　　　　 　ランプ調整機構の点検、動作調整 　　　　 　ミラーの点検、清掃、調整

　　　　 　ズーム機構の点検、動作調整 　　　　 　シャッター、カッターの点検

　　　 　　各スイッチ、パイロットランプの点検

　　　 　　アーク安定用磁石、同軸コイルの点検、調整 　　　 　　ブロアーの点検

　　　 　　端子板等のビス類の増締、内部配線の点検 　　 　　　スターターの各部品の点検、動作点検 　　 　　　カラーチェンジャーの点検動作テスト 　　　 　　点灯、投光テスト、調整

　　 　・スタンド

　　　 　　上下左右の首振り機構の点検、調整 　　　　 　高さ調整機構の点検

　　　 　　キャスター、スタンド固定ねじの点検 　　　　 コード引き込み口、端子板の点検、増締 　　　 ・整流器

　　　　 　各電気部品の点検（スイッチ、リレー類） 　　　　　 各電気部品の点検（トランス、コンデンサー類） 　　　　 　その他電気部品の点検、動作テスト

　　　　 　各端子板接続部の増締 　　　　 電流調整
