1406 O-01
600V NEW
仕様
定格電圧
モータ端子、バルブ端子などの
圧着丸端子同士のねじ止め接続の絶縁処理に。
OA-QM3-600 OA-QM4-600 OA-QM5-600 OA-QM6-600
新発売 ！！
新発売 ！！

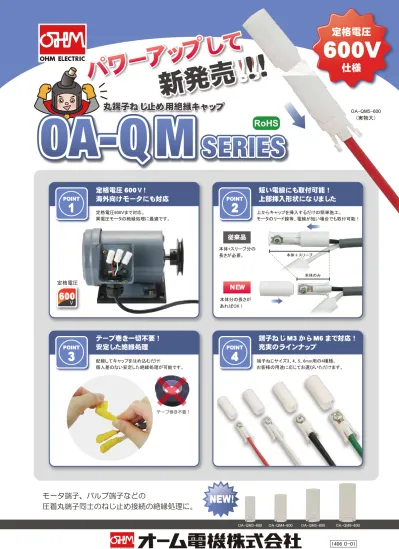

丸端子ねじ止め用絶縁キャップ
丸端子ねじ止め用絶縁キャップ
NEW!
600
定格電圧
V
定格電圧600Vまで対応。
異電圧モータの絶縁処理に最適です。
上からキャップを挿入するだけの簡単施工。 モータのリード線等、電線が短い場合でも取付可能！
テープ巻き一切不要！
安定した絶縁処理
配線してキャップをはめ込むだけ!
個人差のない安定した絶縁処理が可能です。
端子ねじ M3 から M6 まで対応！
充実のラインナップ
端子ねじサイズ3、4、5、6mm用の4種類。 お客様の用途に応じてお選びいただけます。
従来品
ＮＥＷ
本体分の長さが あればOK！ 本体+スリーブ分の 長さが必要。
定格電圧 600Ｖ！
海外向けモータにも対応
短い電線にも取付可能！
上部挿入形状になりました
POINT 1
POINT 2
POINT 3
POINT 4
テープ巻き不要！
OA-QM5-600
（実物大）
本体のみ 本体＋スリーブ 本体＋スリーブ
●本カタログの記載事項は改良のため予告なく変更することがあります。
●本カタログと実際の商品の色は印刷物のため多少異なる場合があります。 4-140
OHM ニュース vol.158
〈OA-QM4-600〉
〈OA-QM5-600〉
〈OA-QM3-600〉
〈OA-QM6-600〉
型 式 定格電圧 最大適合電線径（mm） 適合圧着端子（mm） 使用周囲温度 本体質量 販売単位
OA-QM3-600
OA-QM4-600
OA-QM5-600
OA-QM6-600
φ4×2 本
AC/DC 600V
φ5×2 本
φ6×2 本
φ7×2 本
1.25-3 （丸端子）
1.25-4･2-4 （丸端子）
3.5-5･5.5-5（丸端子）
8-6（丸端子） Max. 6
Max. 8.5
Max. 10
Max. 12
－20 ～＋70℃
約 3g
約 4g
約 6g
約 12g
50 個
50 個
50 個
20 個
鉄(三価クロメートメッキ)
端子部(端子ねじ・ばね座金またはスパックワッシャー・六角ナット)
本体 ポリプロピレン
(難燃グレード UL94 V-0) ポリプロピレン
(難燃グレード UL94 V-0) カバー
1 2 3
パチン
4
電線を接続する。 電線を本体にはめ込む。 カバーを本体上部からかぶせる。 「パチン」と音がするまで押し込む。
（※絶縁キャップが抜けないことを必ず 確認すること。）
■作業手順
■型式 ・ 仕様
■外形寸法図 ■材 質
41
9
φ18.5
φ13 35.5
φ15.5 7
φ11 30
6
φ13.5
φ9
5
φ11.5
φ6.8 28
合わせる
オーム電機 絶縁キャップ
端子ねじ M8・M10 用
丸端子ねじ止め用絶縁キャップ
詳しくは弊社ホームページまたは配線パーツカタログをご覧ください。
OA-QCM8 OA-QCM10
600
定格電圧
V
