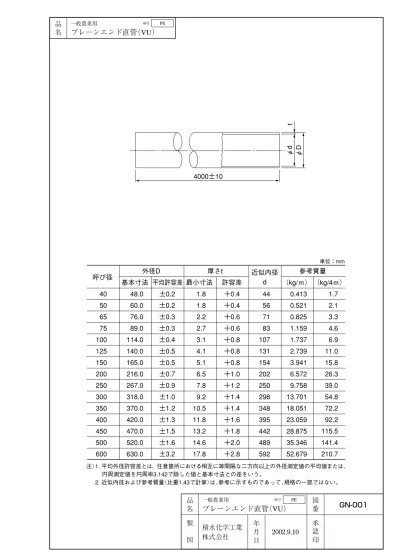

品 名 製
図
承 認 印 図 番 一般農業用
プレーンエンド直管（VU） 品
名
一般農業用
プレーンエンド直管（VU）
積水化学工業 株式会社
GN-001
年 月
日 2002.9.10 48.0 60.0 76.0 89.0 114.0 140.0 165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0 630.0 40 50 65 75 100 125 150 200 250 300 350 400 450 500 600 呼び径
（kg/ｍ） ±0.2 ±0.2 ±0.3 ±0.3 ±0.4 ±0.5 ±0.5 ±0.7 ±0.9 ±1.0 ±1.2 ±1.3 ±1.5 ±1.6 ±3.2
単位：mm
平均許容差
1.8 1.8 2.2 2.7 3.1 4.1 5.1 6.5 7.8 9.2 10.5 11.8 13.2 14.6 17.8 ＋0.4 ＋0.4 ＋0.6 ＋0.6 ＋0.8 ＋0.8 ＋0.8 ＋1.0 ＋1.2 ＋1.4 ＋1.4 ＋1.6 ＋1.8 ＋2.0 ＋2.8 最小寸法
44 56 71 83 107 131 154 202 250 298 348 395 442 489 592 0.413 0.521 0.825 1.159 1.737 2.739 3.941 6.572 9.758 13.701 18.051 23.059 28.875 35.346 52.679 1.7 2.1 3.3 4.6 6.9 11.0 15.8 26.3 39.0 54.8 72.2 92.2 115.5 141.4 210.7 基本寸法
外径D 厚さt 参考質量
（kg/4ｍ） 許容差
近似内径 d
注）1. 平均外径許容差とは、任意箇所における相互に等間隔な二方向以上の外径測定値の平均値または、 円周測定値を円周率3.142で除した値と基本寸法との差をいう。
2. 近似内径および参考質量（比重1.43で計算）は、参考に示すものであって、規格の一部ではない。 4000±10
φD
φd
t
PE 略号
品 名 製
図
承 認 印 図 番 一般農業用
プレーンエンド直管（VP ） 品
名
一般農業用
プレーンエンド直管（VP）
積水化学工業 株式会社
GN-002
年 月
日 2002.9.10 48.0
60.0 76.0 89.0 114.0 140.0 165.0 216.0 267.0 318.0 40
50 65 75 100 125 150 200 250 300 呼び径
±0.3 ±0.4 ±0.5 ±0.5 ±0.6 ±0.8 ±1.0 ±1.3 ±1.6 ±1.9
単位：mm
許容差
±0.2 ±0.2 ±0.3 ±0.3 ±0.4 ±0.5 ±0.5 ±0.7 ±0.9 ±1.0
3.6 4.1 4.1 5.5 6.6 7.0 8.9 10.3 12.7 15.1 平均許容差
＋0.8 ＋0.8 ＋0.8 ＋0.8 ＋1.0 ＋1.0 ＋1.4 ＋1.4 ＋1.8 ＋2.2
40 51 67 77 100 125 146 194 240 286
0.791 1.122 1.445 2.202 3.409 4.464 6.701 10.129 15.481 21.962
3.2 4.5 5.8 8.8 13.6 17.9 26.8 40.5 61.9 87.8 基本寸法
外径D 厚さt 参考質量
（kg/ｍ） （kg/4ｍ） 最小寸法 許容差 近似内径 d
注）1. 平均外径許容差とは、任意箇所における相互に等間隔な二方向以上の外径測定値の平均値または、円周測定値 を円周率3.142で除した値と基本寸法との差をいう。
2. 近似内径および参考質量（比重1.43で計算）は、参考に示すものであって、規格の一部ではない。 最大
最小
4000±10
φD
φd
t
PE 略号
品 名 製
図
承 認 印 図 番 一般農業用
プレーンエンド直管（VH ） 品
名
一般農業用
プレーンエンド直管（VH ）
積水化学工業 株式会社
GN-003
年 月 日
2002.9.10
PE PE
60.0 89.0 114.0 165.0 216.0 267.0 318.0 50
75 100 150 200 250 300 呼び径
単位：mm
±0.2 ±0.3 ±0.4 ±0.5 ±0.7 ±0.9 ±1.0
4.6 6.2 7.6 10.5 12.1 15.0 17.8 平均許容差
＋0.8 ＋0.8 ＋1.0 ＋1.4 ＋1.9 ＋2.3 ＋2.7
50 76 98 143 189 235 280
1.235 2.443 3.854 7.739 11.898 18.200 25.710
4.9 9.8 15.4 31.0 47.6 72.8 102.8
AS60 AS60 AS60 AS60 セキスイ規格 セキスイ規格 セキスイ規格 基本寸法
外径D 厚さt 参考質量 該当規格
（kg/ｍ） （kg/4ｍ） 最小寸法 許容差
近似内径 d
注）1. 平均外径許容差とは、任意箇所における相互に等間隔な二方向以上の外径測定値の平均値または、円周測定値を円周率 3.142で除した値と基本寸法との差をいう。
2. 近似内径および参考質量（比重1.43で計算）は、参考に示すものであって、規格の一部ではない。 4000±10
φD
φd
t
略号
品 名 製
図
承 認 印 図 番 一般農業用
プレーンエンド直管（VM） 品
名
一般農業用
プレーンエンド直管（VM）
積水化学工業 株式会社
GN-004
年 月 日
2002.9.10
370.0 420.0 470.0 520.0 350
400 450 500 呼び径
（kg/ｍ） ±1.2
±1.3 ±1.5 ±1.6
単位：mm
平均許容差
14.3 16.2 18.1 20.0
＋2.0 ＋2.2 ＋2.6 ＋2.8 最小寸法
339 385 431 477
24.378 31.294 39.267 47.930
97.5 125.2 157.1 191.7 基本寸法
外径D 厚さt 参考質量
（kg/4ｍ） 許容差
近似内径 d
注）1. 平均外径許容差とは、任意箇所における相互に等間隔な二方向以上の外径測定値の平均値または、 円周測定値を円周率3.142で除した値と基本寸法との差をいう。
2. 近似内径および参考質量（比重1.43で計算）は、参考に示すものであって、規格の一部ではない。 4000±10
φD
φd
t
PE PE
略号
φd
e
品 名 製
図
承 認 印 図 番 一般農業用
ベル受口共通寸法（VUベル） 品
名
一般農業用
ベル受口共通寸法（VUベル）
積水化学工業 株式会社
GN-005
年 月
日 2003.4.1 75
100 125 150 200 250 300 350 400 450 500 600
±0.7 ±0.8 ±0.8 ±0.9 ±1.1 ±1.2 ±1.4 ±1.5 ±1.7 ±1.8 ±2.0 ±2.3
61 64 67 70 76 82 88 89 91 94 96 102 90.2
115.3 141.4 166.6 218.0 269.3 320.7 373.0 423.4 473.7 524.1 636.1
有効挿込長さ e（最小値）
受口長さ 呼び径
基本寸法 平均許容差 内径d
単位：mm
φd
e
t
品 名 製
図
承 認 印 図 番 一般農業用
ベル受口共通寸法（VPベル-L） 品
名
一般農業用
ベル受口共通寸法（VPベル-L）
積水化学工業 株式会社
GN-006
年 月
日 2002.9.10 4.0
40 48.6 ±0.1 61.4
有効挿込長さ e 最小寸法
受口長さ 呼び径
基本寸法 平均許容差
内径d 厚さ t
単位：mm
φd
1
φd
2
e
2°
t
品 名 製
図
承 認 印 図 番 一般農業用
ベル受口共通寸法（VPベル-L ） 品
名
一般農業用
ベル受口共通寸法（VPベル-L）
積水化学工業 株式会社
GN-007
年 月
日 2002.9.10 4.1 6.0 7.6 9.1 10.6 12.3 15.1 17.9
50 ±0.6
±0.7 ±0.7 ±0.8 ±0.8 ±1.0 ±1.2 ±1.3
77 79 83 84 92 102.2 108.0 112.9 60.9
90.2 115.3 141.4 166.6 218.0 269.3 320.7 75
100 125 150 200 250 300
有効挿込長さ e
厚さ t 受口長さ
呼び径
基本寸法 平均許容差 内径d1
±0.9 ±1.0 ±1.0 ±1.2 ±1.2 − − − 70.0
102.1 129.2 155.1 180.8 233.4 287.4 340.6
基本寸法 平均許容差 内径d2
単位：mm
φd
e
受口長さ
品 名 製
図
承 認 印 図 番 一般農業用
ベル受口共通寸法（VPベル ） 品
名
一般農業用
ベル受口共通寸法（VPベル）
積水化学工業 株式会社
GN-008
年 月 日
2002.9.10
200 250 300
±1.1 ±1.2 ±1.4
有効挿込長さ e（最小値） 呼び径
基本寸法 平均許容差 内径d
単位：mm
170 ＋ − 10 185 ＋ − 10 200 ＋ − 10 76
82 88 218.0
φd
1
φd
2
e
2°
品 名 製
図
承 認 印 図 番 一般農業用
ベル受口共通寸法（VHベル ） 品
名
一般農業用
ベル受口共通寸法（VHベル）
積水化学工業 株式会社
GN-009
年 月
日 2002.9.10
50 ±0.6
±0.7 ±0.7 ±0.8 ±1.0 ±1.2 ±1.3
77 79 83 92 102.2 108.0 112.9 60.9
90.2 115.3 166.6 218.0 269.3 320.7 75
100 150 200 250 300
有効挿込長さ e
受口長さ 呼び径
基本寸法 平均許容差 内径d1
±0.9 ±1.0 ±1.0 ±1.2 − − − 70.0
102.1 129.2 180.8 233.4 287.4 340.6
基本寸法 平均許容差 内径d2
単位：mm
φd
e
350 400 450 500
±1.5 ±1.7 ±1.8 ±2.0
89 91 94 96 373.0
423.4 473.7 524.1
有効挿込長さ e（最小値）
受口長さ 呼び径
基本寸法 平均許容差 内径d
単位：mm
220± 5 235± 5 255± 5 275± 5
品 名 製
図
承 認 印 図 番 一般農業用
ベル受口共通寸法（VMベル） 品
名
一般農業用
ベル受口共通寸法（VMベル）
積水化学工業 株式会社
GN-010
年 月
品 名 製
図
承 認 印 図 番 一般農業用
ゴム輪共通寸法（VPベル-L）
品 名
積水化学工業 株式会社
GN-011
年 月
日 2003.4.1 一般農業用
ゴム輪共通寸法（VPベル-L）
40 43.2 59.8
呼び径 d D
単位：mm W 9.6 φD
φd
注）ゴム輪の材質はSBR、硬度はHA60±5とする。
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-012
年 月 日
2003.4.1
一般農業用
ゴム輪共通寸法
（
VU VP ベル用
）
一般農業用
ゴム輪共通寸法
（
VU VP ベル用
）
75100 125 150 200 250 300 350 400 450 500 600
81.4 105.4 130.6 154.9 205.3 254.6 303.6 353.5 401.7 449.5 497.3 603.8
108.4±0.6 136.3±0.8 164.8±0.8 191.7±0.9 246.2±1.3 301.8±1.6 359.0±1.9 417.6±2.1 474.0±2.4 530.3±2.7 586.9±2.9 707.3±3.5
呼び径 d D W
単位：mm
15.8 18.2 20.2 21.8 24.4±0.50 28.0±0.60 33.2±0.70 38.6±0.75 44.0±0.85 49.2±0.95 54.6±1.10 63.0±1.20 注）ゴム輪の材質はSBR、硬度はHA60±5とする。
φD φd
W
＋ 0 − 0.8 ＋ 0 − 0.6
品 名 製
図
承 認 印 図 番 一般農業用
ゴム輪共通寸法（VPベル-L・VHベル用） 品
名
一般農業用
ゴム輪共通寸法（VPベル-L・VHベル用）
積水化学工業 株式会社
GN-013
年 月
日 2003.4.1 50
75 100 125 150 200 250 300
20.0±0.4 26.0±0.5 29.0±0.5 30.0±0.5 34.0±0.5 39.0±0.5 43.3±0.5 49.2±0.5
8.2±0.3 10.7±0.3 12.0±0.3 12.6±0.3 13.3±0.3 14.9±0.5 17.2±0.5 20.4±0.5
8.9±0.3 13.0±0.3 15.0±0.3 15.7±0.3 16.0±0.3 16.0±0.5 18.0±0.5 21.0±0.5 76.9±0.6
111.3±1.0 139.5±1.5 167.0±1.5 194.1±1.5 248.6±2.3 304.7±2.4 361.3±2.5
呼び径 E D A B
単位：mm
注）ゴム輪の材質はSBR、硬度はHA60±5とする。
φD
A
B
品 名 製
図
承 認 印 図 番 一般農業用
TS受口共通寸法（A形） 品
名
一般農業用
TS受口共通寸法（A形）
積水化学工業 株式会社
SUSR−C
GN-014
年 月
日 2002.9.10 48.70
60.80 76.60 89.60 114.70 140.85 166.00 40
50 65 75 100 125 150 呼び径
±0.30 ±0.30 ±0.30 ±0.30 ±0.30 ±0.35 ±0.40
単位：mm 内径d1
許容差 1/37
1/37 1/48 1/49 1/56 1/58 1/63
55.0 63.0 61.0 64.0 84.0 104.0 132.0
4.5 5.0 6.6 8.0 10.0 11.0 13.0
−0.4 −0.5 −0.5 −0.5 −0.6 −0.6 −0.8
76.90 89.90 115.00 141.10 166.40
40 51 67 77 100 125 146
57 70 87 102 130 157 186
基本寸法 最小寸法 最小寸法 最小寸法
d1´ d
1/T 厚さt D
注）1. の許容差は mmとする。 2. tの許容差のプラス側は制限しない。 3. 破線で示す形状にすることもできる。
＋4 −0.5
− − 平均許容差
受口長さ
D
d
1
d
t
d
t
D
d
1´
d
1
（呼び径40、50mm） （呼び径65∼150mm）
品 名 製
図
承 認 印 図 番 一般農業用
TS受口共通寸法（B形） 品
名
一般農業用
TS受口共通寸法（B形）
積水化学工業 株式会社
SUSR−C SUSR−C
GN-015
年 月 日
2002.9.10
48.7 60.8 76.6 89.6 114.7 140.9 166.0 40
50 65 75 100 125 150 呼び径
±0.3 ±0.3 ±0.3 ±0.3 ±0.3 ±0.4 ±0.5
47.2 59.1 75.2 88.3 113.2 139.1 163.9
±0.3 ±0.3 ±0.3 ±0.3 ±0.3 ±0.4 ±0.5 d1
基本寸法 平均許容差
d2
基本寸法 平均許容差
注）1. この受口規格は、VP管及びVU管に適用する。
2. の許容差は、 mmとする。 ＋5 0
単位：mm
55 63 61 64 84 104 132 受口長さ
1/37 1/37 1/48 1/49 1/56 1/58 1/63
1/T テーパー
φd
2 φd
1
品 名 製
図
承 認 印 図 番 一般農業用
TS受口共通寸法（B形） 品
名
一般農業用
TS受口共通寸法（B形）
積水化学工業 株式会社
SUSR−C SUSR−C
GN-016
年 月
日 2002.9.10 217.9
269.3 320.7 373.1 423.6 474.0 524.5 635.3 200
250 300 350 400 450 500 600 呼び径
基本寸法
±0.8 ±0.9 ±1.0 ±1.0 ±1.2 ±1.2 ±1.3 ±2.1
±0.8 ±0.9 ±1.0 ±1.0 ±1.2 ±1.2 ±1.3 ±2.1
200 250 300 350 400 450 500 600
単位：mm
許容差 基本寸法 許容差
1/50 1/50 1/50 1/50 1/50 1/50 1/50 1/50 213.9
264.3 314.7 366.1 415.6 465.0 514.5 623.3
d1 d2 1/T
テーパー
注）1. この受口規格はVP管、VM管及びVU管に適用する。
2. の許容差は、 mmとする。 ＋10
0
受口長さ
φd
1
（呼び径200mm以上） テーパー1/T
φd
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル片受直管（VUベル）有効長=4ｍ
積水化学工業 株式会社
GN-017
年 月 日
2003.4.1
一般農業用
ベル片受直管（VUベル）有効長=4ｍ 89.0 114.0 140.0 165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0 630.0 125 137 145 156 170 185 200 220 235 255 275 315
± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ±10 75 100 125 150 200 250 300 350 400 450 500 600
呼び径 基 本 寸 法
基 本 寸 法
基 本 寸 法
外径D 厚さt
平 均 許容差
平 均 許容差 ±0.3 ±0.4 ±0.5 ±0.5 ±0.7 ±0.9 ±1.0 ±1.2 ±1.3 ±1.5 ±1.6 ±3.2 ±0.7 ±0.8 ±0.8 ±0.9 ±1.1 ±1.2 ±1.4 ±1.5 ±1.7 ±1.8 ±2.0 ±2.3 ＋0.6 ＋0.8 ＋0.8 ＋0.8 ＋1.0 ＋1.2 ＋1.4 ＋1.4 ＋1.6 ＋1.8 ＋2.0 ＋2.8 90.2 115.3 141.4 166.6 218.0 269.3 320.7 373.0 423.4 473.7 524.1 636.1 131 144 154 167 184 202 220 242 260 283 306 353
単位：mm
最 小
寸 法 許容差 許容差
基 本
寸 法 許容差 全長L
（参考） 4131 4144 4154 4167 4184 4202 4220 4242 4260 4283 4306 4353 2.7 3.1 4.1 5.1 6.5 7.8 9.2 10.5 11.8 13.2 14.6 17.8
標線 までの
長さ
内径d 受口長さ 有効長Z
4000 ±15 4.8 7.2 11.4 16.5 27.7 41.3 58.3 77.2 99.0 125.0 153.8 231.3 参 考 質 量 （kg/本）
φd Z L t 15° φD 10 RR
略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル片受直管（VMベル）有効長=4ｍ
積水化学工業 株式会社
GN-018
年 月
日 2002.9.10 一般農業用
ベル片受直管（VMベル）有効長=4ｍ 370.0
420.0 470.0 520.0
220 235 255 275 350
400 450 500
呼び径 最 小
寸 法
基 本 寸 法
基 本 寸 法
外径D 厚さt
平 均 許容差
平 均 許容差 ±1.2
±1.3 ±1.5 ±1.6
±1.5 ±1.7 ±1.8 ±2.0 ＋2.0
＋2.2 ＋2.6 ＋2.8
373.0 423.4 473.7 524.1 251
270 294 318
単位：mm
許容差 許容差 基 本 寸 法 許容差
全長L （参考）
4251 4270 4294 4318 14.3
16.2 18.1 20.0
内径d 受口長さ 有効長Z
±5 ±5 ±5 ±5
4000 ±15
104.5 134.7 170.2 209.2 基 本
寸 法
標線 までの
長さ
1
参 考 質 量 （kg/本）
φd
Z
L
t 15°
φD
10 1
RR 略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル片受直管（VUベル）有効長=5ｍ
積水化学工業 株式会社
GN-019
年 月
日 2003.4.1 一般農業用
ベル片受直管（VUベル）有効長=5ｍ 89.0 114.0 140.0 165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0 630.0 125 137 145 156 170 185 200 220 235 255 275 315 75 100 125 150 200 250 300 350 400 450 500 600 呼び径
外径D 厚さt
±0.3 ±0.4 ±0.5 ±0.5 ±0.7 ±0.9 ±1.0 ±1.2 ±1.3 ±1.5 ±1.6 ±3.2 ±0.7 ±0.8 ±0.8 ±0.9 ±1.1 ±1.2 ±1.4 ±1.5 ±1.7 ±1.8 ±2.0 ±2.3 ＋0.6 ＋0.8 ＋0.8 ＋0.8 ＋1.0 ＋1.2 ＋1.4 ＋1.4 ＋1.6 ＋1.8 ＋2.0 ＋2.8 90.2 115.3 141.4 166.6 218.0 269.3 320.7 373.0 423.4 473.7 524.1 636.1 131 144 154 167 184 202 220 242 260 283 306 353
単位：mm
許容差 許容差 許容差
5131 5144 5154 5167 5184 5202 5220 5242 5260 5283 5306 5353 2.7 3.1 4.1 5.1 6.5 7.8 9.2 10.5 11.8 13.2 14.6 17.8
内径d 受口長さ 有効長Z
± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ± 5 ±10 5000 ±15 6.0 9.0 14.2 20.4 34.2 51.0 72.0 95.2 122.1 153.9 189.1 283.9 基 本
寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差
平 均 許容差 最 小
寸 法
基 本 寸 法 全長L
（参考） 標線
までの 長さ
参 考 質 量 （kg/本）
φd Z L t 15° φD 10 RR
略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル片受直管（VPベル-L）有効長=5ｍ
積水化学工業 株式会社
GN-020
年 月 日
2002.9.10
一般農業用
ベル片受直管（VPベル-L）有効長=5ｍ
48.0 100
40
外径D 厚さt
±0.2 3.6 ＋0.8 101±5 48.6 ±0.1
単位：mm
5107 内径d 受口長さ
＋ 5
0 5000 ±10 4.0
呼び径
許容差 許容差 許容差
基 本 寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差
平 均 許容差 最 小
寸 法
基 本 寸 法 全長L
（参考） 標線
までの 長さ
1
有効長Z 参 考 質 量 （kg/本）
φd
Z
L
t 15°
φD
5 1
RR 略号
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-021
年 月
日 2002.9.10 一般農業用
ベル片受直管（VPベル-L）有効長=5ｍ
一般農業用
ベル片受直管（VPベル-L）有効長=5ｍ 60.0
89.0 114.0 140.0 165.0
110 120 130 135 145 50
75 100 125 150 呼び径
外径D 厚さt
±0.2 ±0.3 ±0.4 ±0.5 ±0.5
±0.6 ±0.7 ±0.7 ±0.8 ±0.8 ＋0.8
＋0.8 ＋1.0 ＋1.0 ＋1.4
60.9 90.2 115.3 141.4 166.6 107
120 132 138 152
単位：mm
許容差 許容差 許容差
全長L
5118 5131 5143 5149 5163 4.1
5.5 6.6 7.0 8.9
内径d 受口長さ
＋5 0 ＋5 0 ＋5 0 ＋5 0 ＋5 0
＋30 −10
±5 ±5 ±5 ±5 ±5
5000
5.8 11.5 17.8 23.4 35.2 基 本
寸 法
基 本 寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差
平 均 許容差 最 小
寸 法
有孔長 Z 標線
までの 長さ
1
参 考 質 量 （kg/本） RR
略号
RR 略号
φd
Z
L
t 15°
φD
1
5
216.0 267.0 318.0 200
250 300
170 185 200
外径D 厚さt
±0.7 ±0.9 ±1.0
±1.3 ±1.6 ±1.9
±1.1 ±1.2 ±1.4 ＋1.4
＋1.8 ＋2.2
218.0 269.3 320.7 175
194 214
単位 mm
全長L （参考）
5192 5212 5232 10.3
12.7 15.1
内径d 受口長さ
±10 ±10 ±10
5000 ±15
53.2 81.7 116.6 呼び径
許容差 許容差 許容差
基 本 寸 法
基 本 寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差 最大・最小 許容差
平 均 許容差 最 小
寸 法
標線 までの
長さ
1
有効長Z 参 考 質 量 （kg/本）
φd
Z
L
t 15°
φD
5 5 13
1
注）1. 使用原管はJIS K 6741（硬質塩化ビニル管）のVP管とし、受口部は局部増肉とする。 2. ゴム輪の材質はSBR・硬度60とする。
3. 許容差のない、寸法は参考値とする。
＋5 0 ＋5
0 ＋5
0
品 名 製
図
承 認 印 図 番
積水化学工業 株式会社
GN-022
年 月
日 2006.4.1 一般農業用
ベル片受直管（VPベル）有効長=5ｍ RR 略号 品
名
一般農業用
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル片受直管（VHベル）有効長=5ｍ
積水化学工業 株式会社
GN-023
年 月 日
2002.9.10
一般農業用
ベル片受直管（VHベル）有効長=5ｍ 60.0 89.0 114.0 165.0 216.0 267.0 318.0 110 120 130 145 170 185 200 50 75 100 150 200 250 300
外径D 厚さt
±0.2 ±0.3 ±0.4 ±0.5 ±0.7 ±0.9 ±1.0 ±0.6 ±0.7 ±0.7 ±0.8 ±1.0 ±1.2 ±1.3 ＋0.8 ＋0.8 ＋1.0 ＋1.4 ＋1.9 ＋2.3 ＋2.7 60.9 90.2 115.3 166.6 218.0 269.3 320.7 109 122 135 156 180 201 222
単位：mm 全長L
5120 5133 5146 5167 5196 5217 5238 4.6 6.2 7.6 10.5 12.1 15.0 17.8
内径d 受口長さ
＋5 0 ＋5 0 ＋5 0 ＋5 0 ＋5 0 ＋5 0 ＋5 0 ＋30 −10
± 5 ± 5 ± 5 ± 5 ±10 ±10 ±10 5000 6.4 12.8 20.2 40.8 62.9 96.2 137.5 呼び径
許容差 許容差 許容差
基 本 寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差
平 均 許容差 最 小
寸 法
基 本 寸 法 標線
までの 長さ
1
有効長 Z
参 考 質 量 （kg/本）
φd Z L t 15° φD 1 5 5 13 RR 略号 RR
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル片受直管（VMベル）有効長=5ｍ
積水化学工業 株式会社
GN-024
年 月
日 2002.9.10 一般農業用
ベル片受直管（VMベル）有効長=5ｍ 370.0
420.0 470.0 520.0
220 235 255 275 350
400 450 500
外径D 厚さt
±1.2 ±1.3 ±1.5 ±1.6
±1.5 ±1.7 ±1.8 ±2.0 ＋2.0
＋2.2 ＋2.6 ＋2.8
373.0 423.4 473.7 524.1 251
270 294 318
単位：mm
許容差 5251 5270 5294 5318 14.3
16.2 18.1 20.0
内径d 受口長さ 有効長Z
±5 ±5 ±5 ±5
5000 ±15
128.8 166.0 209.5 257.1 全長L
（参考） 呼び径
許容差 許容差
基 本 寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差
平 均 許容差 最 小
寸 法
基 本 寸 法 標線
までの 長さ
1
参 考 質 量 （kg/本）
φd
Z
L
t 15°
φD
10 1
RR 略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
TS片受直管（VU）有効長=4ｍ
積水化学工業 株式会社
GN-025
年 月
日 2002.9.10 一般農業用
TS片受直管（VU）有効長=4ｍ 48.0 60.0 76.0 89.0 114.0 140.0 165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0 630.0 55 63 61 64 84 104 132 200 250 300 350 400 450 500 600 40 50 65 75 100 125 150 200 250 300 350 400 450 500 600
外径D 厚さt
±0.2 ±0.2 ±0.3 ±0.3 ±0.4 ±0.5 ±0.5 ±0.7 ±0.9 ±1.0 ±1.2 ±1.3 ±1.5 ±1.6 ±3.2 ±0.3 ±0.3 ±0.3 ±0.3 ±0.3 ±0.4 ±0.5 ±0.8 ±0.9 ±1.0 ±1.0 ±1.2 ±1.2 ±1.3 ±2.1 ＋0.4 ＋0.4 ＋0.6 ＋0.6 ＋0.8 ＋0.8 ＋0.8 ＋1.0 ＋1.2 ＋1.4 ＋1.4 ＋1.6 ＋1.8 ＋2.0 ＋2.8 48.7 60.8 76.6 89.6 114.7 140.9 166.0 217.9 269.3 320.7 373.1 423.6 474.0 524.5 635.3
単位：mm
4059 4067 4066 4070 4091 4113 4143 4214 4267 4320 4372 4425 4478 4531 4638 1.8 1.8 2.2 2.7 3.1 4.1 5.1 6.5 7.8 9.2 10.5 11.8 13.2 14.6 17.8
内径d 受口長さ
＋ 5 0
＋ 10 0
4000 ±15 1.8 2.1 3.4 4.7 7.1 11.3 16.4 27.9 42.0 59.7 79.6 103.0 130.7 161.9 247.1 全長L
（参考） 呼び径
許容差 許容差 許容差
基 本 寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差
平 均 許容差 最 小
寸 法
基 本 寸 法
有効長Z 参 考 質 量 （kg/本）
φd Z L t 15° φD TS 略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
TS片受直管（VP）有効長=4ｍ
積水化学工業 株式会社
GN-026
年 月 日
2002.9.10
一般農業用
TS片受直管（VP）有効長=4ｍ 48.0 60.0 76.0 89.0 114.0 140.0 165.0 216.0 267.0 318.0 55 63 61 64 84 104 132 200 250 300 40 50 65 75 100 125 150 200 250 300
外径D 厚さt
±0.2 ±0.2 ±0.3 ±0.3 ±0.4 ±0.5 ±0.5 ±0.7 ±0.9 ±1.0 ±0.3 ±0.3 ±0.3 ±0.3 ±0.3 ±0.4 ±0.5 ±0.8 ±0.9 ±1.0 ＋0.8 ＋0.8 ＋0.8 ＋0.8 ＋1.0 ＋1.0 ＋1.4 ＋1.4 ＋1.8 ＋2.2 48.7 60.8 76.6 89.6 114.7 140.9 166.0 217.9 269.3 320.7
単位：mm
4063 4072 4070 4076 4098 4119 4151 4222 4277 4332 3.6 4.1 4.1 5.5 6.6 7.0 8.9 10.3 12.7 15.1
内径d 受口長さ
＋ 5 0
＋ 10 0
4000 ±15 4.0 4.6 5.9 9.0 14.0 18.5 27.9 43.1 66.7 95.9 全長L
（参考） 呼び径
許容差 許容差 許容差
基 本 寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差
平 均 許容差 最 小
寸 法
基 本 寸 法
参 考 質 量 （kg/本） 有効長Z
φd Z L t 15° φD TS 略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
TS片受直管（VM）有効長=4ｍ
積水化学工業 株式会社
GN-027
年 月 日
2002.9.10
一般農業用
TS片受直管（VM）有効長=4ｍ 370.0
420.0 470.0 520.0
350 400 450 500 350
400 450 500
外径D 厚さt
±1.2 ±1.3 ±1.5 ±1.6
±1.0 ±1.2 ±1.2 ±1.3 ＋2.0
＋2.2 ＋2.6 ＋2.8
373.1 423.6 474.0 524.5
単位：mm
4381 4435 4489 4543 14.3
16.2 18.1 20.0
内径d 受口長さ 有効長Z
＋ 10
0 4000 ±15
107.8 140.0 178.1 220.2 全長L
（参考） 呼び径
許容差 許容差 許容差
基 本 寸 法
基 本 寸 法
基 本 寸 法 平 均
許容差
平 均 許容差 最 小
寸 法
基 本 寸 法
参 考 質 量 （kg/本）
φd
Z
L
t 15°
φD
TS 略号
品 名 製
図
承 認 印 図 番 コップス専用塩ビ製継手
T字管 品
名
コップス専用塩ビ製継手 T字管
積水化学工業 株式会社
GN-028
年 月 日
2003.4.1
1184 1202
1242 1257 1260 1280 1283 1308 1306 1331 1353 1383 1220
400 400 400
400
400
400
400
400 200×150
250×150 300×150 300×200 350×150 350×200 400×150 400×200 450×150 450×200 500×150 500×200 600×150 600×200
呼び径 L Z Z1 t
1000±15 1000±15 1000±15
1000±15
1000±15
1000±15
1000±15
1000±15
184± 5 202± 5 220± 5
242± 5
260± 5
283± 5
306± 5 353±10 353± 5
50±5 50±5 50±5 55±5 50±5 55±5 50±5 55±5 50±5 55±5 50±5 55±5 50±5 55±5
6.5＋1.0 7.8＋1.2 9.2＋1.4
10.5＋1.4
11.8＋1.6
13.2＋1.8
14.6＋2.0
17.8＋2.8 600
600 600
600
600
600
600
600
単位：mm
注）1. 使用原管は、JIS K 6741（硬質塩化ビニル管）のVU管とする。 2. 受口形状は、本管・枝管共に一般農業用ベル受口の寸法とする。 3. ノーマーク品とする。
略号 KOP-TRK
KOP-TRK 略号
1/2 t 15°面取り
Z
1
t
d
L
D
塩ビ溶接及びFRP補強
1 / 2t15°面取り
品 名 製
図
承 認 印 図 番 品
名
コップス専用塩ビ製継手 偏芯片落ち管
積水化学工業 株式会社
GN-029
年 月
日 2003.4.1 コップス専用塩ビ製継手
偏芯片落ち管
KOP-RE 略号 KOP-RE
略号
注）1. 使用原管は、JIS K 6741（硬質塩化ビニル管）のVU管とする。 2. 受口形状は、一般農業用ベル受口の寸法とする。
3. FRP補強は、350×400以下は（M・C・M・S）、400×450以上は（M・C・M・C・M・S）とする。 4. ノーマーク品とする。
呼び径
単位：mm
L D
150×200 200×250 250×300 300×350 350×400 400×450 450×500 500×600
500±20 500±20 500±20 1,000±20 1,000±20 1,000±20 1,000±20 1,000±20
156±5 170±5 185±5 200±5 220±5 235±5 255±5 275±5
184± 5 202± 5 220± 5 242± 5 260± 5 283± 5 306± 5 353±10
216.0±0.7 267.0±0.9 318.0±1.0 370.0±1.2 420.0±1.3 470.0±1.5 520.0±1.6 630.0±3.2
166.6±0.9 218.0±1.1 269.3±1.2 320.7±1.4 373.0±1.5 423.4±1.7 473.7±1.8 524.1±2.0
品 名 製
図
承 認 印 図 番 年
月 日 品
名
GN-030 一般農業用
ベルソケット（VUベル）
2003.4.1
一般農業用
ベルソケット（VUベル）
積水化学工業 株式会社
L
Z
200 250 300 350 400 450 500 600
135±15 165±15 195±15 230±15 260±15 290±15 320±15 350±15 475
535 595 670 730 800 870 980
3.5 5.7 8.8 13.2 18.2 25.1 33.6 54.8 基本寸法
参考寸法 呼び径
単位：mm
L Z 参考質量
（kg） S
略号
品 名 製
図
承 認 印 図 番 年
月 日 品
名
GN-031 一般農業用
ベル-Lソケット（VPベル-L）
2002.9.10
一般農業用
ベル-Lソケット（VPベル-L）
積水化学工業 株式会社
L
Z
50 75 100 125 150 200 250 300
290±25 320±25 340±25 360±25 390±25 540±30 665±30 725±30 70
80 80 90 100 200 295 325
0.5 1.1 1.8 2.7 4.0 7.6 14.1 21.9 参考質量
（kg） 呼び径
単位：mm
Z L
S 略号
品 名 製
図
承 認 印 図 番 年
月 日 品
名
GN-032 一般農業用
ベルソケット（VHベル）
2002.9.10
一般農業用
ベルソケット（VHベル）
積水化学工業 株式会社
L
Z
50 75 100 150 200 250 300
340±25 370±25 400±25 450±25 540±30 665±30 725±30 120
130 140 160 200 295 325
0.6 1.4 2.4 5.7 8.8 16.2 25.1 呼び径
単位：mm
Z L 参考質量
（kg） S
略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル径違いソケット（一段落ちVUベル）
積水化学工業 株式会社
GN-033
年 月
日 2003.4.1 L
Z
φD
200×150 250×200 300×250 350×300 400×350 450×400 500×450
±0.5 ±0.7 ±0.9 ±1.0 ±1.2 ±1.3 ±1.5 165.0
216.0 267.0 318.0 370.0 420.0 470.0
平均外径の 許 容 差
4.3 7.4 11.6 17.1 24.9 34.2 45.8 440±15
520±15 600±15 680±15 800±15 880±15 960±15 621
719 817 920 1057 1160 1263 呼び径
単位：mm
D L Z
一般農業用
ベル径違いソケット（一段落ちVUベル） 基 本
寸 法
基 本 寸 法 参 考
寸 法
参 考 質 量 （kg）
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-034
年 月
日 2002.9.10 L
φD
Z
75× 50 100× 75 125×100 150×100 150×125 200×150 250×200 300×250
±0.2 ±0.3 ±0.4 ±0.4 ±0.5 ±0.5 ±0.7 ±0.9 60.0
89.0 114.0 114.0 140.0 165.0 216.0 267.0
1.2 2.0 3.2 4.7 4.8 8.1 13.6 20.7 358±20
376±20 413±20 483±20 464±20 578±30 636±30 685±30
230 235 265 325 305 390 430 460
単位：mm 一般農業用
ベル-L径違いソケット（一段落ちVPベル-L）
一般農業用
ベル-L径違いソケット（一段落ちVPベル-L） 平均外径の
許 容 差 呼び径
D
L Z
基 本 寸 法
参 考 質 量 （kg） R
略号
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-035
年 月
日 2002.9.10 L
φD
Z
75× 50 100× 75 150×100 200×150 250×200 300×250
±0.2 ±0.3 ±0.4 ±0.5 ±0.7 ±0.9 60.0
89.0 114.0 165.0 216.0 267.0
1.2 2.1 5.1 9.3 15.6 23.8 360±20
378±20 486±20 582±30 641±30 692±30
230 235 325 390 430 460
単位：mm 一般農業用
ベル径違いソケット（一段落ちVHベル）
一般農業用
ベル径違いソケット（一段落ちVHベル） 平均外径の
許 容 差 呼び径
D
L Z
基 本 寸 法
参 考 質 量 （kg） R
略号
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-036
年 月
日 2002.9.10 L
φD
Z
±0.2 ±0.3 ±0.4 ±0.5 ±0.5 ±0.7 ±0.9 ±1.0 60.0
89.0 114.0 140.0 165.0 216.0 267.0 318.0
0.3 0.8 1.3 1.9 3.4 6.0 13.2 21.0 215±15
240±15 275±15 305±15 355±15 455±20 665±20 750±20
105 120 145 170 210 285 480 550
Z L
呼び径
単位：mm D
一般農業用
受差し短管（VPベル-L）
一般農業用
受差し短管（VPベル-L） 50
75 100 125 150 200 250 300
平均外径の 許 容 差 基 本
寸 法
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN037
年 月 日
2002.9.10
L
φD
Z
±0.2 ±0.3 ±0.4 ±0.5 ±0.7 ±0.9 ±1.0 60.0
89.0 114.0 165.0 216.0 267.0 318.0
0.5 1.0 1.8 4.2 8.5 16.1 23.1 290±25
320±25 340±25 390±25 540±30 665±30 725±30
170 187 194 223 344 448 487
Z L
呼び径
単位：mm D
一般農業用
受差し短管（VHベル）
一般農業用
受差し短管（VHベル） 50
75 100 150 200 250 300
平均外径の 許 容 差 基 本
寸 法
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル90°ベンド（VUベル）
積水化学工業 株式会社
GN-038
年 月
日 2003.4.1 686
970 1335 1550 1820 2185 2505 2725 150
200 250 300 350 400 450 500
単位：mm
690± 70 1000±100 1350±135 1600±160 1850±185 2300±230 2550±255 2800±280
530± 55 800± 80 1150±115 1350±135 1600±160 1950±195 2250±225 2450±245
165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0
450 700 1000 1200 1400 1700 1900 2100
5.1 11.5 23.2 36.5 54.3 90.3 124.7 168.4 R
90°
L
Z
1
Z2
φD±8％
一般農業用
ベル90°ベンド（VUベル） 90B
略号
90B 略号
呼び径 L Z1 Z2 D （参 考） R 参考質量 （kg）
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル45°ベンド（VUベル）
積水化学工業 株式会社
GN-039
年 月
日 2003.4.1 421
570 735 850 1020 1185 1355 1525 150
200 250 300 350 400 450 500
単位：mm
425±40 600± 60 750± 75 900± 90 1050±105 1200±120 1350±135 1500±150
265± 30 400± 40 550± 55 650± 65 800± 80 950± 95 1100±110 1250±125
165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0
450 700 1000 1200 1400 1700 1900 2100
3.7 7.8 14.5 23.9 35.4 52.2 74.2 110.1
R
45° L
Z
1
Z2
φD±8％
一般農業用
ベル45°ベンド（VUベル） 45B
略号
45B 略号
呼び径 L Z1 Z2 D （参 考） R 参考質量 （kg）
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル221/2°ベンド（VUベル）
積水化学工業 株式会社
GN-040
年 月
日 2003.4.1 326
420 535 600 720 835 955 1075 150
200 250 300 350 400 450 500
単位：mm
330± 30 450± 45 550± 55 650± 65 750± 75 850± 85 950± 95 1050±105
170±20 250±25 350±35 400±40 500±50 600±60 700±70 800±80
165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0
450 700 1000 1200 1400 1700 1900 2100
3.0 6.0 11.0 17.7 27.3 40.1 56.9 77.6 R
L
Z
1
Z2
φD±8％
221 /2°
呼び径 L Z1 Z2 D （参 考） R 参考質量 （kg）
参考寸法 基本寸法 基本寸法 基本寸法
一般農業用
ベル221/2°ベンド（VUベル）
221/2B 略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル111/4°ベンド（VUベル）
積水化学工業 株式会社
GN-041
年 月
日 2003.4.1 281
370 435 450 570 685 755 1075 150
200 250 300 350 400 450 500
単位：mm
285±30 350±35 450±45 500±50 600±60 700±70 800±80 900±90
125±15 200±20 250±25 250±25 350±35 450±45 500±50 600±60
165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0
450 700 1000 1200 1400 1700 1900 2100
2.7 5.0 9.1 13.6 22.1 33.2 46.8 65.2
R 11
1/4°
L
Z
1
Z2
φD±8％
呼び径 L Z1 Z2 D （参 考） R 参考質量 （kg）
参考寸法 基本寸法 基本寸法 基本寸法
一般農業用
ベル111/4°ベンド（VUベル） 111/4B
略号
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル55/8°ベンド（VUベル）
積水化学工業 株式会社
GN-042
年 月
日 2003.4.1 256
320 385 400 520 585 655 775 150
200 250 300 350 400 450 500
単位：mm
260±25 300±30 400±40 450±45 550±55 600±60 700±70 750±75
100±10 150±15 200±20 200±20 300±30 350±35 400±40 500±50
165.0 216.0 267.0 318.0 370.0 420.0 470.0 520.0
450 700 1000 1200 1400 1700 1900 2100
2.3 4.3 8.1 12.3 20.3 28.6 41.0 56.4 5
5/8° L
Z
1
Z2
φD±8％ R
呼び径 L Z1 Z2 D （参 考） R 参考質量 （kg）
参考寸法 基本寸法 基本寸法 基本寸法
一般農業用
ベル55/8°ベンド（VUベル） 55/8B
略号
55/8
111/4
221/2
45 90
呼び径 θ° D Z1 Z2 L1 L2 R
240 245 285 284 355
単位：mm
140 150 165 192 260
247±20 252±30 292±30 291±30 362±40
240±20 250±30 265±30 292±30 360±40
0.4 0.4 0.5 0.5 0.6
40 48.0 120
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル-Lベンド（VPベル-L）
積水化学工業 株式会社
GN-043
年 月
日 2002.9.10 R
L2
Z2
Z
1
L
1
φD±8％
参考質量 （kg） θ±3°
一般農業用
ベル-Lベンド（VPベル-L） B
略号
60.0 89.0 114.0 140.0 165.0 216.0 267.0 318.0 50
75 100 125 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
335 450 505 615 690 925 1065 1255
単位：mm
200 305 360 470 530 690 805 960
343± 40 461± 50 518± 50 629± 70 708± 70 946± 90 1090±100 1285±120
310± 40 425± 50 490± 50 605± 70 675± 70 860± 90 990±100 1160±120
150 250 300 400 450 600 700 850
0.9 2.5 4.3 7.2 11.4 20.1 34.8 57.6
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル-L90°ベンド（VPベル-L）
積水化学工業 株式会社
GN-044
年 月
日 2002.9.10
90° R
L2 Z2
Z
1
L
1
φD±8％
参考質量 （kg）
一般農業用
ベル-L90°ベンド（VPベル-L） 90B
略号
60.0 89.0 114.0 140.0 165.0 216.0 267.0 318.0 50
75 100 125 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
247 304 329 381 426 575 655 755
単位：mm
110 160 185 235 265 340 395 460
255±30 315±30 342±30 395±40 444±40 596±55 680±60 785±70
220±30 280±30 315±30 370±40 410±40 510±55 580±60 660±70
150 250 300 400 450 600 700 850
0.8 1.9 3.2 5.1 8.0 14.1 24.3 39.5
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル-L45°ベンド（VPベル-L）
積水化学工業 株式会社
GN-045
年 月
日 2002.9.10 R
L2
Z2
Z
1
L
1
45° φD±8％
参考質量 （kg）
一般農業用
ベル-L45°ベンド（VPベル-L） 45B
略号
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-046
年 月
日 2002.9.10 60.0
89.0 114.0 140.0 165.0 216.0 267.0 318.0 50
75 100 125 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
215 250 265 295 330 445 505 575
単位：mm
80 105 120 150 170 210 245 280
223±30 261±30 278±30 309±30 348±30 466±45 530±55 605±60
190±30 225±30 250±30 285±30 315±30 380±45 430±55 480±60
150 250 300 400 450 600 700 850
0.7 1.6 2.6 4.1 6.4 11.1 19.0 30.4
R
L2
Z2
Z
1
L
1
φD±8％
22 1/2
°
参考質量 （kg）
一般農業用
ベル-L221/2°ベンド（VPベル-L） 一般農業用
ベル-L221/2°ベンド（VPベル-L）
221/2B 略号 221/2B
R 11
1/4°
60.0 89.0 114.0 140.0 165.0 216.0 267.0 318.0 50
75 100 125 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
200 225 235 254 284 385 435 485
単位：mm
65 80 90 110 125 150 175 195
208±25 236±25 248±25 268±25 302±30 406±40 460±45 515±50
175±25 200±25 220±25 245±25 270±30 320±40 360±45 395±50
150 250 300 400 450 600 700 850
0.6 1.4 2.3 3.6 5.6 9.6 16.4 25.9
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル-L111/4°ベンド（VPベル-L）
積水化学工業 株式会社
GN-047
年 月
日 2002.9.10
L2
Z2
Z
1
L
1
φD±8％
参考質量 （kg）
一般農業用
ベル-L111/4°ベンド（VPベル-L） 111/4B
略号
5 5/8° L
2
Z2
R
60.0 89.0 114.0 140.0 165.0 216.0 267.0 318.0 50
75 100 125 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
192 212 220 235 262 355 400 445
単位：mm
55 65 75 90 100 120 140 150
200±20 223±20 233±20 249±25 280±25 376±40 425±45 475±50
165±20 185±20 205±20 225±25 245±25 290±40 325±45 350±50
150 250 300 400 450 600 700 850
0.6 1.3 2.1 3.3 5.1 8.8 15.1 23.6
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル-L55/8°ベンド（VPベル-L）
積水化学工業 株式会社
GN-048
年 月
日 2002.9.10
Z
1
L
1
参考質量 （kg）
一般農業用
ベル-L55/8°ベンド（VPベル-L） φD±8％
55/8B 略号
60.0 89.0 114.0 165.0 216.0 267.0 318.0 50
75 100 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
333 448 502 686 920 1058 1247
単位：mm
200 305 360 530 690 805 960
343± 40 461± 50 518± 50 708± 70 946± 90 1090±100 1285±120
310± 40 425± 50 490± 50 675± 70 860± 90 990±100 1160±120
150 250 300 450 600 700 850
0.9 2.5 4.6 12.6 23.1 40.1 66.2
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル90°ベンド（VHベル）
積水化学工業 株式会社
GN-049
年 月
日 2002.9.10
90° R
L2 Z2
Z
1
L
1
φD±8％
参考質量 （kg）
一般農業用
ベル90°ベンド（VHベル） 90B
略号
60.0 89.0 114.0 165.0 216.0 267.0 318.0 50
75 100 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
245 302 326 422 570 648 747
単位：mm
110 160 185 265 340 395 460
255±30 315±30 342±30 444±40 596±55 680±60 785±70
220±30 280±30 315±30 410±40 510±55 580±60 660±70
150 250 300 450 600 700 850
0.8 1.9 3.4 8.8 16.2 27.9 45.4
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル45°ベンド（VHベル）
積水化学工業 株式会社
GN-050
年 月
日 2002.9.10 R
L2
Z2
Z
1
L
1
45°
参考質量 （kg）
φD±8％
一般農業用
ベル45°ベンド（VHベル） 45B
略号
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-051
年 月
日 2002.9.10 60.0
89.0 114.0 165.0 216.0 267.0 318.0 50
75 100 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
213 248 262 326 440 498 567
単位：mm
80 105 120 170 210 245 280
223±30 261±30 278±30 348±30 466±45 530±55 605±60
190±30 225±30 250±30 315±30 380±45 430±55 480±60
150 250 300 450 600 700 850
0.7 1.6 2.8 7.0 12.7 21.9 34.9
R
L2
Z2
Z
1
L
1
参考質量 （kg） φD±8％
22 1/2
°
一般農業用
ベル221/2°ベンド（VHベル） 一般農業用
ベル221/2°ベンド（VHベル） 221/2B 略号
R 11
1/4°
60.0 89.0 114.0 165.0 216.0 267.0 318.0 50
75 100 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
198 223 232 280 380 428 477
単位：mm
65 80 90 125 150 175 195
208±25 236±25 248±25 302±30 406±40 460±45 515±50
175±25 200±25 220±25 270±30 320±40 360±45 395±50
150 250 300 450 600 700 850
0.6 1.4 2.5 6.2 11.0 18.8 29.7
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル111/4°ベンド（VHベル）
積水化学工業 株式会社
GN-052
年 月
日 2002.9.10
L2
Z2
Z
1
L
1
φD±8％
参考質量 （kg）
一般農業用
ベル111/4°ベンド（VHベル） 111/4B
略号
5 5/8° L2
Z2
R
60.0 89.0 114.0 165.0 216.0 267.0 318.0 50
75 100 150 200 250 300
呼び径 D Z1 Z2 L1 L2 R
190 210 217 258 350 393 437
単位：mm
55 65 75 100 120 140 150
200±20 223±20 233±20 280±25 376±40 425±45 475±50
165±20 185±20 205±20 245±25 290±40 325±45 350±50
150 250 300 450 600 700 850
0.6 1.3 2.3 5.6 10.2 17.3 27.1
品 名 製
図
承 認 印 図 番 品
名
一般農業用
ベル55/8°ベンド（VHベル）
積水化学工業 株式会社
GN-053
年 月
日 2002.9.10
Z
1
L
1
参考質量 （kg） φD±8％
一般農業用
ベル55/8°ベンド（VHベル） 55/8B
略号
品 名 製
図
承 認 印 図 番 一般農業用
ベルチーズ（内鍔式VUベル） 品
名
一般農業用
ベルチーズ（内鍔式VUベル）
積水化学工業 株式会社
GN-054
年 月
日 2003.4.1
注）使用原管は、JIS K 6741の本管はVU管、枝管は呼び径150以下はVP管・呼び径200以上はVU管を使用する。 Z
FRP補強 （M・M・S） L1 L 3 Z 1 L2 10 1 L
200× 75 200×100 200×125 200×150 250× 75 250×100 250×125 250×150 250×200 300× 75 300×100 300×125 300×150 300×200 300×250 350× 75 350×100 350×125 350×150 350×200 350×250 350×300 320±20 370±20 395±20 420±20 335±20 385±20 410±20 435±20 485±20 350±20 400±20 425±20 450±20 500±20 550±20 370±20 420±20 445±20 470±20 520±20 570±20 620±20 335±20 370±20 395±20 420±20 355±20 390±20 415±20 440±20 490±20 385±20 415±20 440±20 465±20 515±20 565±20 390±20 420±20 445±20 470±20 520±20 570±20 620±20 285±30 305±30 310±30 330±30 310±30 330±30 335±30 355±30 365±30 335±30 355±30 360±30 380±30 390±30 410±30 360±30 380±30 385±30 405±30 415±30 435±30 465±30 150 200 225 250 150 200 225 250 300 150 200 225 250 300 350 150 200 225 250 300 350 400 160 168 165 174 185 193 190 199 195 210 218 215 224 220 220 235 243 240 249 245 245 250 184±5 184±5 184±5 184±5 202±5 202±5 202±5 202±5 202±5 220±5 220±5 220±5 220±5 220±5 220±5 242±5 242±5 242±5 242±5 242±5 242±5 242±5 655 740 790 840 690 775 825 875 975 735 815 865 915 1015 1115 760 840 890 940 1040 1140 1240
呼び径 L Z
単位：mm
1
品 名 製
図
承 認 印 図 番 一般農業用
ベルチーズ（内鍔式VUベル） 品
名
一般農業用
ベルチーズ（内鍔式VUベル）
積水化学工業 株式会社
GN-055
年 月
日 2002.9.10
注）使用原管は、JIS K 6741の本管はVU管、枝管は呼び径150以下はVP管・呼び径200以上はVU管を使用する。 Z
FRP補強 （M・M・S）
L1
L
3
Z
1
L2
10 1
L
400× 75 400×100 400×125 400×150 400×200 400×250 400×300 450× 75 450×100 450×125 450×150 450×200 450×250 450×300
呼び径 L L1 L2 L3 Z Z1
385±20 435±20 460±20 485±20 535±20 585±20 635±20 405±20 455±20 480±20 505±20 555±20 605±20 655±20
410±20 435±20 460±20 485±20 540±20 590±20 640±20 435±20 460±20 485±20 510±20 565±20 615±20 665±20
385±30 405±30 410±30 430±30 440±30 460±30 490±30 410±30 430±30 435±30 455±30 465±30 485±30 515±30
150 200 225 250 300 350 400 150 200 225 250 300 350 400
260 268 265 274 270 270 275 285 293 290 299 295 295 300
260±5 260±5 260±5 260±5 260±5 260±5 260±5 283±5 283±5 283±5 283±5 283±5 283±5 283±5 795
870 920 970 1075 1175 1275 840 915 965 1015 1120 1220 1320
品 名 製
図
承 認 印 図 番 一般農業用
ベルチーズ（内鍔式VUベル） 品
名
一般農業用
ベルチーズ（内鍔式VUベル）
積水化学工業 株式会社
GN-056
年 月
日 2002.9.10 500× 75
500×100 500×125 500×150 500×200 500×250 500×300 600× 75 600×100 600×125 600×150 600×200 600×250 600×300
呼び径 L L1 L2 L3 Z Z1
425±20 475±20 500±20 525±20 575±20 625±20 675±20 490±20 515±20 540±20 565±20 615±20 665±20 715±20
455±20 480±20 505±20 530±20 585±20 635±20 685±20 505±20 530±20 555±20 580±20 635±20 685±20 735±20
435±30 455±30 460±30 480±30 490±30 510±30 540±30 490±30 510±30 515±30 535±30 545±30 565±30 595±30
150 200 225 250 300 350 400 175 200 225 250 300 350 400
310 318 315 324 320 320 325 365 373 370 379 375 375 380
306± 5 306± 5 306± 5 306± 5 306± 5 306± 5 306± 5 353±10 353±10 353±10 353±10 353±10 353±10 353±10 880
955 1005 1055 1160 1260 1360 995 1045 1095 1145 1250 1350 1450
注）使用原管は、JIS K 6741の本管はVU管、枝管は呼び径150以下はVP管・呼び径200以上はVU管を使用する。 単位：mm Z
FRP補強 （M・M・S）
L1
L
3
Z
1
L2
10 1
品 名 製
図
承 認 印 図 番 一般農業用
ベルチーズ（外鍔式VUベル） 品
名
一般農業用
ベルチーズ（外鍔式VUベル）
積水化学工業 株式会社
GN-057
年 月
日 2003.4.1 200× 200 250× 250 300× 300 350× 350 400× 350 400× 400 450× 350 450× 400 450× 450 500× 350 500× 400 500× 450 500× 500 600× 350 600× 400 600× 450 600× 500 600× 600
呼び径 L Z
単位：mm
L1 L2 L3 Z1
注）使用原管は、JIS K 6741のVU管を使用する。 470±20 535±20 600±20 670±20 685±20 735±20 705±20 755±20 805±20 725±20 775±20 825±20 875±20 765±20 815±20 865±20 915±20 1015±20 350±30 395±30 445±30 485±30 510±30 535±30 535±30 560±30 590±30 560±30 585±30 615±30 645±30 615±30 640±30 670±30 700±30 760±30 300 350 400 450 450 500 450 500 550 450 500 550 600 450 500 550 600 700 180 205 230 265 290 300 315 325 335 340 350 360 370 395 405 415 425 445
184± 5 202± 5 220± 5 242± 5 260± 5 260± 5 283± 5 283± 5 283± 5 306± 5 306± 5 306± 5 306± 5 353±10 353±10 353±10 353±10 353±10 940 1075 1215 1340 1375 1475 1420 1520 1620 1460 1560 1660 1760 1550 1650 1750 1850 2030 470±20 540±20 615±20 670±20 690±20 740±20 715±20 765±20 815±20 735±20 785±20 835±20 885±20 785±20 835±20 885±20 935±20 1015±20 Z FRP補強
品 名 製
図
承 認 印 図 番 一般農業用
Sベンド（H=300） 品
名
積水化学工業 株式会社
GN-058
年 月
日 2002.9.10 一般農業用
Sベンド（H=300）
50 75 100 125 150
60± 4.8 89± 7.1 114± 9.1 140±11.2 165±13.2
648± 65 846± 85 928± 95 1059±105 1178±120 60
89 114 140 165
530 715 785 910 1015
250 300 300 300 300
150 250 300 400 475
185 200 205 215 240
107 120 132 138 152
呼び径 D D' L H R S
単位：mm
注）1. 使用原管は、JSWAS K 128のRRB管とする。
2. Hの許容差は、±10％とする。
13
D
S
L
R R
S-B 略号
S-B 略号
H
3
品 名 製
図
承 認 印 図 番 一般農業用
ベルグリップ V型 品
名
一般農業用
ベルグリップ V型
積水化学工業 株式会社
GN-059
年 月
日 2002.9.10
①
②
③
④
0.420 0.668 1.097 1.610 2.500 3.444 5.500 9.930 18.240
1.870 2.201 3.225 4.423 7.976 9.096 19.520 28.120 44.410 0.900
1.025 1.305 1.752 3.960 3.991 10.720 14.070 19.810 40
50 75 100 125 150 200 250 300
0.550 0.508 0.823 1.061 1.516 1.661 3.300 4.120 6.360
呼び径 キャッチャー ストッパー 他 セット質量
注）呼び径250及び300については、4本1組 とする。
※
キャッチャー ストッパー
連結棒 ボルト、ナット、ワッシャ 1
2 3 4
上下1組 上下1組 2本1組 2本1組
品 番 名 称 備 考
品 名 製
図
承 認 印 図 番 一般農業用
ベルグリップV型 部品図（キャッチャー） 品
名
一般農業用
ベルグリップV型 部品図（キャッチャー）
積水化学工業 株式会社
GN-060
年 月
日 2002.9.10 上側
2−φN 2−φM H 6 P1 W 2 W 2 W 3 W 4 P2 L t2 d t1 C
下側
（廻り止め付）
W 1 t1 110±1.5 104±2.0 139±2.0 164±2.0 226±2.0 230±2.0 330±2.0 322±3.0 375±3.0 156 158 200 236 280 306 390 450 523 5.0 5.0 5.0 5.0 10.0 7.0 15.0 11.5 14.0 7.0 7.0 8.5 8.5 10.0 12.0 15.0 15.0 17.0 1 3 3 3 3 3 3 3 3 32 44 44 44 47 48 63 70 80 40 40 40 50 60 62 75 100 120 7.0 8.0 8.0 8.0 10.0 15.0 21.0 21.0 24.0 24.0 25.5 30.0 35.0 30.0 35.0 11 12 16 18 19 20 28 24 30 18 14 14 14 18 18 22 18 18 48±0.3 60±1.0 89±1.0 114±1.0 140±0.5 165±0.5 216±0.5 267±0.5 318±0.5 40 50 75 100 125 150 200 250 300 110±1.5 126±2.0 164±2.0 196±3.0 226±2.0 260±2.0 330±2.0 404±4.0 454±4.0
呼び径 d P1 P2 L t1 t2 C H W1 W2 W3
54.0 57.0 62.0 69.0 82.5 84.0 110.5 115.0 135.0
W4 M N
単位：mm
注）1. 材質は、 JIS G 5502（球状黒鉛鋳鉄品）の FCD 400-15 または FCD 450-10 とする。 2. 塗装は、外面エポキシ樹脂粉体塗装（黒色）とし、内面はアクリル樹脂塗装とする。 但し、呼び径50、75、100 は全面液体エポキシ樹脂塗装とする。
BGN−V 略号
品 名 製
図
承 認 印 図 番 一般農業用
ベルグリップ V型 部品図（ストッパー） 品
名
積水化学工業 株式会社
GN-061
年 月
日 2002.9.10
t2 d H C H 1 P1 L W 2 W 2 W 1 t2 R 30° W 3 t1 一般農業用
ベルグリップ V型 部品図（ストッパー）
140 160 204 236 270 310 382 462 535 7.0 7.0 9.0 10.0 11.0 12.0 15.0 20.0 27.0 5.0 6.0 6.0 7.0 8.0 9.0 10.0 10.0 13.0 1 1 1 1 1 1 1 1 1 8 9 11 12 13 14 14 15 20 4.0 4.0 5.0 5.0 5.0 6.0 6.0 5.0 6.5 25 30 30 35 49 52 62 78 90 5 6 6 6 7 7 12 15 21 30 33 40 45 53 55 62 78 90 5.5 5.5 8.0 9.0 9.5 10.0 12.5 12.0 16.0 48.5 62.5 91.0 116.0 142.0 168.0 218.0 269±2 320±2 40 50 75 100 125 150 200 250 300 110 126 164 196 226 260 330 404±3 454±4
呼び径 d±1.5 L P1±2 t1 t2 C H H1 W1 W2 W3 R
単位：kg／組
注）1. 材質は、JIS G 5502（球状黒鉛鋳鉄品）の FCD 400-15 または FCD 450-10 とする。 2. 塗装は、全面エポキシ樹脂粉体塗装とする。
BGN−V 略号
品 名 製
図
承 認 印 図 番 一般農業用
ベルグリップ V型 部品図（連結棒） 品
名
積水化学工業 株式会社
GN-062
年 月
日 2002.9.10 d1
W
1
d
H L2 L1
L
L3
W
2
W
3
118 122 140 155 165 170 190 220 235
9 10 14 16 17 18 23 25 30 9.0 10.0 14.0 16.0 17.0 18.0 23.0 22.0 28.5
8 10 12 14 15 16 24 22 28
32 40 42 44 47 48 63 67 70
19.0 22.0 25.0 27.0 29.0 31.0 31.5 36.0 46.0
33.0 38.0 45.0 49.0 54.0 58.0 62.5 62.0 80.0
7.0 10.0 10.0 11.0 12.5 13.5 15.5 23.5 29.0 149
155 184 204 215 228 251 296 323 40
50 75 100 125 150 200 250 300
22 23 30 33 33 40 38 54 60
呼び径 L L1 L2 L3 d d1 W1 W2 W3 H
単位：mm
注）1. 材質は、JIS G 5502（球状黒鉛鋳鉄品）の FCD 400-15 または FCD 450-10 とする。 2. 塗装は、全面エポキシ樹脂粉体塗装とする。
一般農業用
ベルグリップ V型 部品図（連結棒） BGN−V 略号
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-063
年 月
日 2002.9.10 B1 B4 B3 W 2 W3 W 1 B2 N3 N1 N2 B5
一般農業用
ベルグリップ V型 部品図（ボルト・ナット・ワッシャー）
ボルト
ワッシャー ナット
一般農業用
ベルグリップ V型 部品図（ボルト・ナット・ワッシャー） B2 B3 B4 B5
40 50 75 100 125 150 200 250 300 10.0 7.5 7.5 7.5 10.0 10.0 13.0 10.0 10.0 50 65 65 65 65 65 90 100 110 38 30 30 30 35 35 40 55 55 24 18 18 18 24 24 30 24 24 24 18 18 18 24 24 30 24 24 13 10 10 10 13 13 16 13 13 M16 M12 M12 M12 M16 M16 M20 M16 M16 M16 M12 M12 M12 M16 M16 M20 M16 M16
呼び径 六角ボルト 六角ナット ワッシャー 数量
B1 N1
26 24 24 24 26 26 37 26 26 W1 16.5 13.0 13.0 13.0 16.5 16.5 21.0 16.5 16.5 1.5 1.5 1.5 1.5 1.5 1.5 3.0 1.5 1.5 2 2 2 2 2 2 2 4 4 W2 W3
N2 N3
単位：mm
注）材質は SUS 304 とし、ナットはモリブデン処理とする。 BGN−V
略号
品 名 製
図
承 認 印 図 番 品
名
積水化学工業 株式会社
GN-064
年 月
日 2002.9.10 一般農業用
TSソケット（VP）
一般農業用
TSソケット（VP） A 形
L Z
L Z
（呼び径40、50mm） （呼び径75∼150mm）
40 50 65 75 100 ※125 150
7 7 23 27 32 24 36 117
133 145 155 200 240 300
L Z
呼び径
単位：mm
注）1. Lの許容差は、±4mmとする。 2. ※印は、JIS規格外品とする。
S 略号
