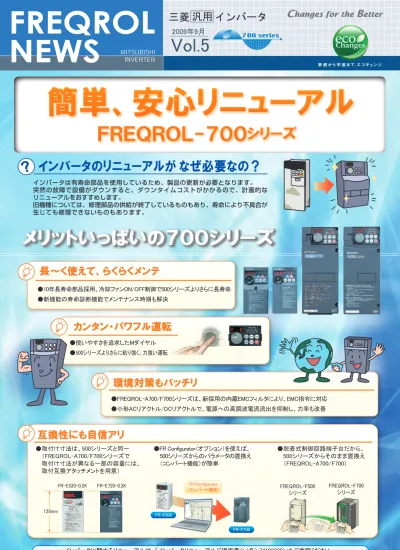

Vol.5
2009年9月
インバータのリニューアルが なぜ必要なの？
長∼く使えて、らくらくメンテ
長∼く使えて、らくらくメンテ
●10年長寿命部品採用、冷却ファンON/OFF制御で500シリーズよりさらに長寿命
●新機能の寿命診断機能でメンテナンス時期も解決
環境対策もバッチリ
環境対策もバッチリ
●FREQROL-A700/F700シリーズは、新採用の内蔵EMCフィルタにより、EMC指令に対応
●小形ACリアクトル/DCリアクトルで、電源への高調波電流流出を抑制し、力率も改善
カンタン・パワフル運転
カンタン・パワフル運転
●使いやすさを追求したMダイヤル
互換性にも自信アリ
互換性にも自信アリ
●取付け寸法は、500シリーズと同一
（FREQROL-A700/F700シリーズで
取付け寸法が異なる一部の容量には、
取付互換アタッチメントを用意）
●FR Configurator（オプション）を使えば、
500シリーズからのパラメータの置換え
（コンバート機能）が簡単
インバータは有寿命部品を使用しているため、製品の更新が必要となります。
突然の故障で設備がダウンすると、ダウンタイムコストがかかるので、計画的な
リニューアルをおすすめします。
旧機種については、修理部品の供給が終了しているものもあり、寿命により不具合が
生じても修理できないものもあります。
インバータに関するリニューアルは、「インバータリニューアルご提案書（L（名） 74106239）」もご参照ください。
FREQROL-F500
シリーズ
FREQROL-F700
シリーズ
128mm
FR-E720-0.2K
FR-E520-0.2K
●500シリーズよりさらに粘り強く、力強い運転
●脱着式制御回路端子台だから、
500シリーズからそのまま置換え
（FREQROL-A700/F700）
FR-E700 FR Configurator
（コンバート機能）
FR-E500
2009年9月作成
L(名) 06060-E (0909)MEE この印刷物は、2009年9月の発行です。なお、お断りなしに仕様を変更することがありますのでご了承ください。
シリーズ名
生産終了時期 修理部品供給期限代替機種
容量表
75 90 110 132 160 185 220 250 280 315 355 400 450 500 560
型式 45 55
容量範囲（適用モータ容量{kW}）
37
30
22
18.5
15
11
7.5
5.5
3.7
2.2
1.5
0.75
0.4
0.2
0.1
FR-A720-□
FR-A740-□
FR-F720-□
FR-F740-□
FR-E720-□
FR-E740-□
FR-E720S-□
FR-E710W-□
FR-D720-□
FR-D740-□
FR-D720S-□
FR-D710W-□
3相200V 3相400V 単相200V 単相100V 電圧クラス
（注）出力は3相200Vとなります。
（注）
（注）
代替機種一覧
2007年
4月 2014年4月
2006年
5月 2013年5月 2006年
5月 2013年5月
2008年
12月 2015年12月
FREQROL-A500(L)
※リニューアルの際には、各インバータのカタログで特性・仕様の比較検討を十分に行ってください。
※インバータ本体とともに、周辺機器のリニューアルもご検討ください。
FREQROL-
E500
FREQROL-
A024
FREQROL-F500(L)
FREQROL-A700
FREQROL-E700
FREQROL-F700
FREQROL-D700
FREQROL-
S500
FREQROL-
F500J
高機能・高性能インバータ
高機能・高性能インバータ
［性能の追求］
PLG（エンコーダ）なしの汎用モータで、ベクトル制御による高精度・高応答な速度制御が実現 可能です。（200％0.3Hz（3.7K以下）リアルセンサレスベクトル制御設定時）
［環境負荷の低減］
新開発ノイズフィルタ（EMCフィルタ）内蔵のため、インバータから発生するノイズを低減できます。 PLG付モータと組合わせることで、本格的ベクトル制御が実現可能です。
（オプションFR-A7AP使用時）
ファン・ポンプ用省エネインバータ
ファン・ポンプ用省エネインバータ
［環境負荷の低減］
最適励磁制御をバージョンアップし、定速中はもとより加減速中にも省エネ効果を高める制御を 実現しました。
［使い易く］
ファン・ポンプ用としてPID制御・商用切換・V/F5点アジャスタブル・瞬停時運転継続・回生回避を 標準装備し、快適な空調制御や流体制御が可能です。
［性能の追求］
簡易磁束ベクトル制御によって、始動トルクが必要なポンプ用途でも適用可能です。
（120％3Hz簡易磁束ベクトル制御、すべり補正設定時）
簡単・小形インバータ
簡単・小形インバータ
［信頼性UP］
スプリングクランプ端子の採用、セーフティーストップ機能、パスワード機能により、高い信頼性と 安全性を確保しました。
［小形］
取付け寸法は、従来機種（FREQROL-S500シリーズ）との取付け互換を考慮し同一です。
［性能の追求］
汎用磁束ベクトル制御によって、高始動トルクが必要な用途にも安心です。
（150%1Hz汎用磁束ベクトル制御設定時）
簡単・パワフル小形インバータ
簡単・パワフル小形インバータ
［性能の追求］
アドバンスト磁束ベクトル制御によって、小型トップレベルの駆動性能を実現しました。 さらにねばり強い運転ができます。（200％0.5Hz（3.7K以下）アドバンスト磁束ベクトル制御設定時）
［使い易く(ダントツの操作性、充実の拡張性)］
Ｍダイヤルのスクロールスピードを可変式としすべり止めを付け、操作性を向上させました。 USBを装着し、パソコンからFR Configuratorで簡単に設定できます。
［小形(コンパクト、省スペース)］
取付け寸法は従来機種（FREQROL-E500シリーズ）との取付け互換を考慮し同一です。
