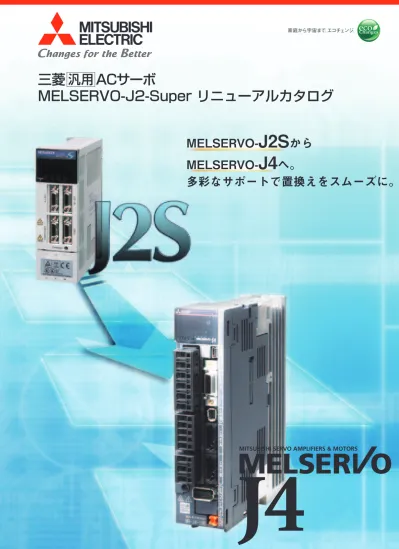

MELSERVO-
J2S
から
MELSERVO-
J4
へ。
多彩なサポートで置換えをスムーズに。
三菱
置換えの強力
置換えの強力
置換えのサポートは私たちにお任せください !
置換えのサポートは私たちにお任せください !
さまざまなカタチで
さまざまなカタチで
A/QnA( 大形 ) シリーズからの置換えサポート
MR-J2-Superシリーズからの置換えについては、下記までお気軽にお問合せください。
カタログ、置換えの手引きの情報を手軽に入手できます。 メンバー登録していただくとマニュアル、CADデータや 容量選定ソフトウェアなどダウンロードできます。
他の製品に関する技術相談窓口は、 本カタログ裏表紙の 「三菱電機 FA 機器電話 , FAX 技術相談」を参照してください。
MR-J2-Super シリーズからの置換え相談窓口
三菱FA機器のあらゆる情報を知り尽くすデータベース
●電話技術相談窓口 受付時間※１ 月曜∼金曜 ９：００∼１９：００、土曜・日曜・祝日 ９：００∼１７：００
対 象 機 種 電 話 番 号
サーボ/位置決めユニット/モーションコントローラ
MELSERVOシリーズ
052-712-6607 位置決めユニット/シンプルモーションユニット
モーションCPU（Q/Aシリーズ） MELSOFT MTシリーズ/MRシリーズ ※１：春季・夏季・年末年始の休日を除く
仙台市宮城野区福室字明神西31 札幌市厚別区大谷地東2-1-18 東京都港区海岸3-19-22
名古屋市東区矢田南5-1-14 ……… 金沢市小坂町北255
大阪市北区大淀中1-4-13 広島市南区大州4-3-26 高松市花園町1-9-38 福岡市博多区東比恵3-12-16 北日本支社………〒
北海道支店………〒 東京機電支社…………〒 中部支社………〒 北陸支店………〒 関西機電支社…………〒 中四国支社………〒 四国支店………〒 九州支社………〒
983-0005 004-0041 108-0022 461-8675 920-0811 531-0076 732-0802 760-0072 812-0007
（022）353-7814
東日本営業支社 中日本営業支社 西日本営業支社 中 四 国 支 店 九 州 支 店
TEL.03-3288-1743 TEL.052-565-3435 TEL.06-6347-2926 TEL.082-248-5390 TEL.092-721-2202
FAX.03-3288-1575 FAX.052-541-2558 FAX.06-6347-2983 FAX.082-248-5391 FAX.092-721-2109 （011）890-7515
（03）3454-5511
（052）722-7602
（076）252-9519
（06）6454-0281
（082）285-2111
（087）831-3186
（092）483-8208
リニューアルのお問合せは下記へどうぞ http://www.melsc.co.jp/business/
http://www.mee.co.jp/sales/fa/meefan/
……… ……… ………
……… ……… ……… ……… ………
(機電営業課) （022）353-7814
（011）890-7515
（03）3454-5521
（052）722-5589
（076）252-9519
（06）6458-9738
（082）285-2111
（087）831-3186
（092）483-8208
(機電営業課) 〔リニューアルツールのご購入〕 〔工事のご依頼〕
(機電営業課) (機電営業課) (製品販売課) (機電営業課) (製品販売課) (機電営業課) (機電営業課) (機電営業課) (製品販売課) (営業一課･営業二課) (機電営業課) (機電営業課) (機電営業課) (機電営業課) (機電営業課) (機電営業課)
MR-J2-Super シリーズのリニューアルツールと工事の窓口
SSCNET変換ユニットに関する相談窓口
技術お問い合わせ
サポート
サポート
カタログ、置換えの手引き
を実施いたします !
を実施いたします !
MR-J2S-B用SSCNET 変換ユニット新製品ニュース SV1303-1
MR-J2S-Bを接続しているSSCNETに 接続可能なMR-J4シリーズサーボアンプ の新製品ニュースです。
三菱電機株式会社 MELSERVO-J2-Super/
J2MシリーズからJ4シリーズへの 置換えの手引き
L(名)03092
MR-J2S/J2Mを使用したシステムを MR-J4に置き換えてリニューアルする ために必要な置換え手引きです。 リニューアル検討および実施時は、 本置換えの手引きを必ずお読みください。
MELSERVO-J4カタログ L(名)03056
MR-J4シリーズのカタログです。 サーボアンプ・サーボモータ・オプション など記載しています。
SSCNET⇒SSCNETⅢ/H変換 ユニット新製品ニュース 名C109・153B(1506MEE)
SSCNETをSSCNETⅢ/Hに変換するユ ニットの新製品ニュースです。
三菱電機エンジニアリング株式会社 三菱電機システムサービス株式会社
MR-J2S リニューアルツール 置換え手引き
X903120701
リニューアルツール検討および実施時は、 本置換えの手引きを必ずお読みください。
MR-J2S リニューアルツール カタログ
X901208-280
既設配線および取付け穴をそのまま利用で き、短時間で置換えが可能。
技術と信頼を受け継ぎながら、想像を超えた進化へ。
業界をリードする基本機能
従来の2自由度型モデル適応制御をさらに進化させた独自の高速サーボ制御アーキテクチャを集積した専用実行エンジ ンを採用。業界最速*2.5 kHzの速度周波数応答を実現しました。[MR-J2S: 0.55 kHz]
*2013年6月当社調べ ●
SSCNETⅢ/Hによるシステムの高応答化
光ファイバケーブルの採用により、動力線や外部装置などから混入するノイズを徹底ガード。メタルケーブルと比べて、 耐ノイズ性が飛躍的に向上しています。
MELSERVO-J2SシリーズからMELSERVO-J4シリーズへ
MELSERVO-J4シリーズ 特長
回転型サーボモータはエンコーダの高分解能化(4,194,304 pulses/rev)と処理速度の向上により、更に高精度な 位置決めと滑らかな回転が可能です。 [MR-J2S: 131,072 pulses/rev]
●
データ送受信は、双方向150 Mbps (片方向300 Mbps相当) へと高速化。システムの応答性を飛躍的に向上します。 [MR-J2S: 5.6 Mbps]
通信周期0.22 msの高速シリアル通信により、装置のよりスムーズな制御を可能にします。 [MR-J2S: 0.88 ms]
１系統あたり最大1600 m (局間最大100 m ×16軸) の長距離配線が可能。大規模システムにも対応できます。 [MR-J2S: 最大30 m]
●
●
●
●
いま、サーボは、人・機械・環境と響き合う
もっと、駆動制御の最先端。
安全も使いやすさも。
世界が認めるエコサーボへ。
人と、
環境と、
機械と、
・業界最高レベルの基本性能 ・高分解能絶対位置エンコーダ ・アドバンストワンタッチチューニング ・アドバンスト制振制御Ⅱ
・ロバストフィルタ
・機能安全に標準対応（IEC/EN 61800-5-2）
・タフドライブ機能 ・大容量ドライブレコーダ ・機械診断機能 ・MR Configurator2
・電力モニタ機能
・電源回生共通コンバータ対応 ・装置性能向上による省エネ化
整定 時間
回
転
速
度
時間
ピッタリ！ 高速位置決め
MR-J4 MR-J4
サーボモータ パソコン
＜アドバンストワンタッチチューニング＞ ＜大容量ドライブレコーダ＞ ＜電力モニタ機能＞
サーボゲインをワンタッチで調整。
制振制御、ロバストフィルタも調整！！ 常に一定時間分のサーボデータを RAMに保存
データを不揮発性メモリに書き込
んで停止後、波形を確認可能！！ 消費電力などを MR Configurator2 でモニタ可能！！
パラメータ変換ツール
MR-J2Sのパラメータを簡単に変換できます。操作や注意事項は、ツールのHELPを参照してください。
パラメータ対応表は、『MELSERVO-J2-Super/J2MシリーズからJ4シリーズへの置換えの手引き(L(名) 03092)』を参照してください。
MR-J2S-Aの場合
MR Configurator2 SETUP161
MR-J2S-Bの場合
GX Work2 (シンプルモーションユニット設定ツール) やMT Work2 にて、コントローラを変更する際のプロジェク ト変換機能によりサーボパラメータも変換されます。下記画面はMT Works2の場合です。
他形式プ ロ ジェクトの流用画面 サー ボアン プ 変換用画面
MR-J4-B-RJ020に、MR-J4-T20を組み合わせることで、MR-J2S-B用SSCNET対応サーボシステムコントローラに 接続可能です。
SSCNET 変換ユニット
MELSERVO-J2S
RENEWAL CATALOG
置換えをスムーズにするサポートツール・ユニット
三菱電機FAサイトでMR-J4置換えツールを公開しています。ご使用の回転型 サーボモータやサーボアンプなどを選択するとそれに対応したMR-J4シリーズが選定 できます。ご使用のMR-J2-SuperシリーズやMR-J3シリーズをMR-J4シリー ズに置き換えるための参考として使用してください。
MR-J4 置換えツール
MRZJW3-SETUP161 (MR-J2S用セットアップソフトウェア) にてMR-J2S-Aより読み込んだパラメータ をパラメータファイルとして保存します。
①
MR-J4-Aにパラメータを書き込みます。 ③
MR-J4シリーズへの置換えの提案
パルス列指令など汎用コントローラはそのままで、サーボアンプ・サーボモータを置き換える場合の例です。
MELSERVO-J2SシリーズからMELSERVO-J4シリーズへ
MR-J2S-A (汎用インタフェース) タイプの場合
リニューアル対応時は、MR-J2S対応の HC/HAシリーズサーボ モータを駆動できま す。*
MR-J2S-Aリニューアルツールを使用する ことにより既設の配線を使用できます。 ●
●
保守(アンプ) 保守(モータ)
MR-J2S-Aシステム
MR-J4-Aシステム
サーボアンプを置換え
●高精度・高応答のMR-J4-Aシステム
サーボアンプとサーボモータを置換え
MR-J2S-AにてHGシリーズサーボモータを 駆動することはできません。MR-J4-Aと HGシリーズサーボモータへの一括更新願い ます。
MR-J2S-Aリニューアルツールを使用する ことにより既設の配線を使用できます。 ●
●
一括置換え
パルス列指令 コントローラ
MR-J2S-A
HC/HA シリーズ
MR-J4-A
HC/HAシリーズ
MR-J4-A
HGシリーズ
パルス列指令 コントローラ
MR-J4-A
HGシリーズ
AUTO MANU POWER READY ERROR CPU-E STARTSTOPZANFWD
RVS DOG LSFLSRX0X1X2X3Y0Y2Y1Y3Y4Y5 SVRDY SVEND PG0FPRPCLR
FX -10GM2N MELSEC MELSEC MITSUBISHI QD75P4RUN ERR. AX1 AX2 AX3 AX4 QD75P4 AX1 AX2 AX3 AX4 AUTO MANU POWER READY ERROR CPU-E STARTSTOPZANFWD
RVS DOG LSFLSRX0X1X2X3Y0Y2Y1Y3Y4Y5 SVRDY SVEND PG0FPRPCLR
FX -10GM2N MELSEC MELSEC MITSUBISHI QD75P4RUN ERR. AX1 AX2 AX3 AX4 QD75P4 AX1 AX2 AX3 AX4 AUTO MANU POWER READY ERROR CPU-E STARTSTOPZANFWDRVSDOGLSFLSRX0X1X2X3Y0Y2Y1
Y3Y4Y5 SVRDY SVEND PG0 FPRPCLR
FX -10GM2N MELSEC
MELSECMITSUBISHI QD75P4 RUN ERR. AX1 AX2 AX3 AX4 QD75P4 AX1 AX2 AX3 AX4 AUTO MANU POWER READY ERROR CPU-E STARTSTOPZANFWDRVSDOGLSFLSRX0X1X2X3Y0Y2Y1
Y3Y4Y5 SVRDY SVEND PG0 FPRPCLR
FX -10GM2N MELSEC
MELSECMITSUBISHI QD75P4 RUN ERR. AX1 AX2 AX3 AX4 QD75P4 AX1 AX2 AX3 AX4
サーボモータとの組み合わせは、
『MELSERVO-J2-Super/J2MシリーズからJ4シ リーズへの置換えの手引き(L(名)03092)』を参照し てください。
*
FX 2N-1PG
POWER STOPDOGPGO FPRPCLRERR
FX 2N-1PG
POWER STOPDOGPGO FPRPCLRERR
FX 2N-1PG
POWER STOPDOGPGO FPRPCLRERR
FX 2N-1PG
● 高精度・高応答のMR-J4-Bシステム ● 高速光通信SSCNETⅢ/H対応
詳細は、『MELSERVO-J4 カタログ L(名)03056』を確認してください。
MR-J4-Bシステム
HGシリーズ MR-J4-B SSCNETⅢ/H対応コントローラ SSCNETシステムでのコントローラ・サーボアンプ・サーボモータを置き換える場合の例です。
MELSERVO-J2S
RENEWAL CATALOG
MR-J2S-B (SSCNET対応) タイプの場合
一括置換え
MR-J2S-Bシステム
HC/HAシリーズ MR-J2S-B MR-J2S-B用SSCNET対応コントローラ
既存の設計資産を活用し コントローラ以外を MR-J4シリーズに更新。
三菱電機エンジニアリング株式会社製 SSCNET変換ユニット
DG2GWY13
SW1
NET I-A TO CONT
NET I-B TO CONT
NET Ⅲ/H TO CONT
USB
24VDC SW2
C N1
C N2
C N3
CN 4
MR-J2S-B用SSCNET対応コントローラ
HGシリーズ MR-J4-B
SSCNET⇒SSCNETⅢ/H変換ユニット DG2GWY13
MR-J2S-B用SSCNET対応コントローラを お使いのまま、SSCNETⅢ/H MR-J4-□Bシリーズ へ置換え可能。
※MR-J2S-B⇒MR-J4-B置換えの詳細は、
『MELSERVO-J2-Super/J2MシリーズからJ4シリーズ への置換えの手引き(L(名)03092)』を確認してください。 また、SSCNET変換ユニットに対する設定が必要になります。 詳細は、三菱電機エンジニアリング株式会社
「SSCNET変換ユニットに関する相談窓口」 で確認してください。
置換え前
MR-J2S-□Bサーボアンプ
HC/HAシリーズ サーボモータ
置換え後 ≪1次置換え≫サーボアンプのみを置き換える場合
≪2次置換え≫サーボアンプ置換え後にサーボモータを置き換える場合 ≪一括置換え≫サーボアンプとサーボモータを一括で置き換える場合
HC/HAシリーズ サーボモータ リニューアルツール
リニューアルツール
HGシリーズ サーボモータ
既設のHC/HAシリーズサーボモータを使用する場合や、既設配線を活用したMR-J2S-Bからの置換えに。
三菱電機システムサービス株式会社製 MR-J2S-Bリニューアルツール
HC/HAシリーズ リニューアルツール MR-J4-B-RJ020 MR-J4-T20 MR-J2S-B用SSCNET対応コントローラ
L1L2L3 UVW
MR-J2S-B用SSCNET変換ユニット対応サーボアンプ MR-J4-B-RJ020 +
MR-J4-T20、HGシリーズサーボモータ
MR-J4-B-RJ020 MR-J4-T20
HGシリーズ MR-J2S-B用SSCNET対応コントローラ
●
将来的にコントローラを更新して、MR-J4-Bシステムへ。
MR-J4-B-RJ020をJ4モードで使用します。一部機能に制約があります。 詳細は、『MELSERVO-J2-Super/J2MシリーズからJ4シリーズへの 置換えの手引き(L(名)03092)』を必ず参照してください。
装置更新
既存の設計資産を 活用しコントローラ 以外をMR-J4 シリーズに更新。
装置更新
既設配線を活用し サーボアンプを 置換え。
保守
MR-J4サーボアンプ、HGシリーズサーボ モータへの装置更新が可能な場合に。
MR-J4-B-RJ020サーボアンプに、 MR-J4-T20 SSCNET変換ユニットを 組み合わせることで、MR-J2S-B用 SSCNET対応サーボシステムコントロー ラに接続可能
● 既設配線を活用し、MR-J2S-□BシリーズをMR-J4-□Bシリーズへ 置換え可能！
※機能・性能はMR-J2S-Bになります。 (J2S互換モード)
汎用
三菱 ACサーボ MELSERVO-J2-Super リニューアルカタログ
