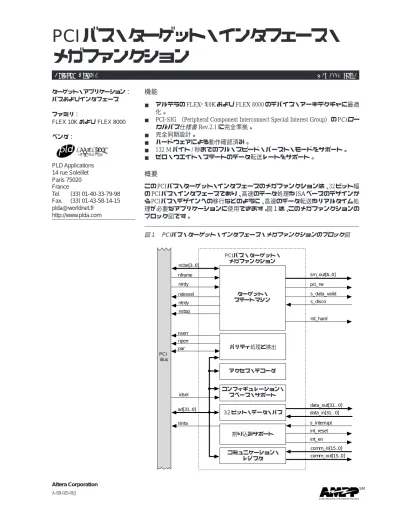

Altera Corporation
PCI バス・ターゲット・インタフェース・
メガファンクション
Solution Brief 25 May 1997, ver. 1
A-SB-025-01/J
ターゲット・アプリケーション:
バスおよびインタフェース ファミリ:
FLEX 10K および FLEX 8000
ベンダ:ALTERA MEGAFUNCTION PARTNERS PROGRAM
機能
■ アルテラの FLEX 10K および FLEX 8000 のデバイス・アーキテクチャに最適 化。
■ PCI-SIG (Peripheral Component Interconnect Special Interest Group)の PCIロー カルバス仕様書Rev.2.1 に完全準拠。
■ 完全同期設計。
■ ハードウェアによる動作確認済み。
■ 132 M バイト / 秒までのフル・スピード・バースト・モードをサポート。
■ ゼロ・ウエイト・ステートのデータ転送レートをサポート。
概要
この PCIバス・ターゲット・インタフェースのメガファンクションは、32 ビット幅 の PCIバス・インタフェースであり、高速のデータ処理や ISAベースのデザインか ら PCIバス・デザインへの移行などのように、高速のデータ転送やリアルタイム処 理が必要なアプリケーションに使用できます。図1は、このメガファンクションの ブロック図です。
図1 PCIバス・ターゲット・インタフェース・メガファンクションのブロック図
ncbe[3..0]
sm_out[6..0]
pci_rw s_data_valid s_disco
s_interrupt data_out[31.. 0]
data_in[31.. 0]
rst_hard
int_reset int_en comm_in[15..0]
comm_out[15..0]
ad[31..0]
ninta par nperr nserr nframe nirdy ndevsel ntrdy nstop
idsel PCI
Bus
PCIバス・ターゲット・
メガファンクション
ターゲット・
ステートマシン
パリティ処理と検出
アクセス・デコーダ
割り込みサポート 32 ビット・データ・パス コンフィギュレーション・
スペース・サポート
SM
コミュニケーション・
レジスタ
applications
>Powerful Loagic Design
PLD Applications 14 rue Soleillet Paris 75020 France
Tel. (33) 01-40-33-79-98 Fax. (33) 01-43-58-14-15 [email protected]
http://www.plda.com
2 Altera Corporation SB 25: PCI Bus Target Interface Megafunction
機能説明
この PCI バス・ターゲット・インタフェースのメガファンクションは、PCI バスと バックエンド・アプリケーション間のシンプルで柔軟性の高いインタフェース機能 を提供します。このメガファンクションは高い性能を提供すると共に、完全なパリ ティ処理とリポート機能により正確なデータ転送を実現しています。PCIバスの処 理では、ディスコネクトやリトライ・イベントのフル・サポートが実現されていま す。なお、このメガファンクションは 1 本のみの割り込み処理を行います。
性能
PCI バス・ターゲット・インタフェース・メガファンクションは 33 MHz で動作し ます。表 1 はメガファンクションの標準的なデバイス使用効率を示したものです。
カスタマイズ
PCI バス・ターゲット・インタフェースのメガファンクションはパラメータ化され ているため、ユーザ側でメモリ・スペースの位置、サイズ(16 バイトから 64M バ イト) 、使用デバイス、ベンダ、クラス・コード、リビジョン ID レジスタなどを カスタマイズすることができます。
ハードウェアのテスト
PCI バス・ターゲット・インタフェースのメガファンクションは、PCI̲GEN02 PCI バス評価用ボード(PLD Applications 社から入手可能)を使って開発、評価されて います。PCI̲GEN02には、このメガファンクションが実現されるEPF10K10 デバイ スが搭載されています。このメガファンクションはEPF10K10デバイスのリソース の 60% で構成できるため、残りのロッジクや EAB のリソースを利用してユーザ仕 様のロジックを実現することが可能です。図2は PCI̲GEN02 PCI バス評価ボード のブロック図を示したものです。
実現された機能 ターゲット・ クロック EAB ロジック・ ロジック・
デバイス (fMAX) セル セル使用率 (%) 表1 PCIバス・ターゲット・インタフェース・メガファンクションの標準的なデバ
イス使用効率
32 ビット PCI バス・ EPF10K10-3 33MHz 0/3 340/576 60%
ターゲット EPF10K20-3 33MHz 0/6 340/1152 30%
EPF10K30-3 33MHz 0/6 340/1728 20%
EPF10K40-3 33MHz 0/8 340/2304 15%
EPF10K10-3 33MHz 3/3 340/576 80%
内部 SRAM を含む EPF10K20-3 33MHz 4/6 450/1152 40%
32 ビット EPF10K30-3 33MHz 4/6 450/1728 25%
PCI バス・ターゲット EPF10K40-3 33MHz 4/8 450/2304 20%
Altera Corporation 3 SB 25: PCI Bus Target Interface Megafunction
EPF10K10デバイスのコンフィギュレーションには、EPC1TMコンフィギュレーショ ン EPROM、BitBlasterTMダウンロード・ケーブルまたは、ByteBlasterTMダウンロー ド・ケーブルが使用できます。ユーザはこれらの中から、最も適切なコンフィギュ レーション方法を選択することができます。また、 PCI̲GEN02 には追加カードの 接続用に 3 個の 50 ピン・コネクタが用意されており、ソルダ・マスクされた 50 ピ ンの外付け用コネクタの実装位置も確保されています。
PCIバス・ターゲットのアプリケーションも、PCI̲GEN01 PCI バス評価ボードを使 用して開発、評価することができます。PCI̲GEN01 は、PCI バスのカスタム・ハー ドウェアの実現にも使用されます。この PCI̲GEN01 は、PCI ターゲット・インタ フェースが実現されたEPM7256Sとユーザ仕様ロジックとして使われるEPF10K50 デバイスが搭載されています。EPF10K50 デバイスのコンフィギュレーションは、
EPC1コンフィギュレーション EPROMまたは、PCIターゲット・インタフェースを 通して行われます。図 3 は PCI̲GEN01 PCI バス評価ボードのブロック図を示した ものです。
図3 PCI̲GEN01 PCIバス評価ボードのブロック図 図2 PCIバス評価ボード、PCI̲GEN02のブロック図
50 ピン I/Oコネクタ 3 個 EPF10K10
PCI Bus
EPC1
PCI̲GEN02ハードウェア試作評価用ボード BitBlaster/ByteBlaster
ダウンロード・
ケーブル用コネクタ
外部電源用 コネクタ
50ピン外部 I/Oコネ クタ(オプション)
コンポーネン ト・プロトタイ
プ・エリア
64K SRAM
EPF10K50
PCI Bus
EPC1
EPM7256S 128K SRAM
32ピン外部I/O インタフェース PCI̲GEN01ハードウェア試作評価ボード
(共有)
表示用 LED
(PCIバス 信号サンプリ
ング用)
4 Altera Corporation SB 25: PCI Bus Target Interface Megafunction
EPF10K50 デバイスは、PCI バス上のハードウェアの実現や評価用に大規模なロ ジック・リソースを提供しています。EPM7256S デバイスと EPF10K50 は 128K バ イトのSRAMスペースを共有しています。 また、EPM7256S デバイスは PCIバス制 御信号の取り込みとPCIバスのシグナル・アナライザを実現するために用意されて いる別個の64K バイトのSRAMバッファをコントロールします。EPF10K50 デバイ スは 4 個の状態表示用 LEDをドライブしており、32 ピンの外部I/O インタフェース とも接続できます。
参考文献
PCI Special Interest Group. PCIローカル・バス仕様書 Rev.2.1 Hillsboro, Oregon:PCI Special Interest Group, 1995
