(1)

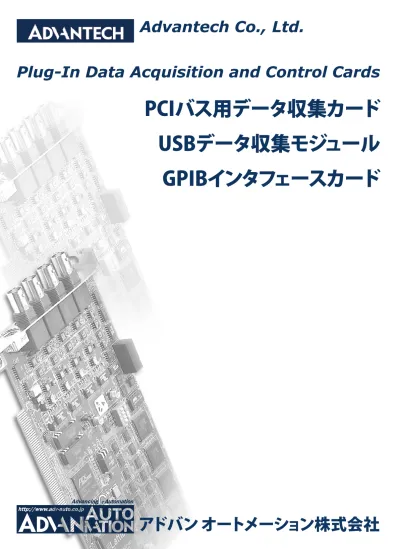

Advantech Co., Ltd.

PCIバス用データ収集カード

USBデータ収集モジュール

GPIBインタフェースカード

Plug-In Data Acquisition and Control Cards

(2)

PCIバス用マルチファンクション(アナログ入力、

アナログ出力、デジタルI/O、タイマ/カウンタ)カード

* Note: SS = Single DMA channel, Single A/D channel scan SM = Single DMA channel, Multiple A/D channel scan DM = Dual DMA channel, Multiple A/D channel scan

Bus PCI

Category マルチファンクション

Model PCI-1710/1710L PCI-1710HG/HGL PCI-1711/1711L PCI-1712/1712L PCI-1716/1716L PCI-1718HDU/HGU PCI-1741U

ア ナ ロ グ 入 力 一般仕様

解像度 12 bits 12 bits 12 bits 12 bits 16 bits 12 bits 16 bits

チャネル数 16シングルエンド /8差動 16シングルエンド /8差動 16シングルエンド 16シングルエンド /8差動 16シングルエンド /8差動 16シングルエンド /8差動 16シングルエンド /8差動 FIFOサイズ 4 Kサンプル 4 Kサンプル 1 Kサンプル 1 Kサンプル 1 Kサンプル 4 Kサンプル 1 Kサンプル サンプリングレート 100 KS/s 100 KS/s 100 KS/s 1 MS/s 250 KS/s 100 KS/s 200 KS/s 自動チャネル/ スキャン ✓ ✓ ✓ ✓ ✓ ✓ ✓ 入力範囲 ユニポーラ入力(V) 0~2.5, 0~1.250~ 10, 0~ 5, 0~0.1, 0~0.010~ 10, 0~ 1, - 0~2.5, 0~1.250~ 10, 0~ 5, 0~2.5, 0~1.250~ 10, 0~ 5, 0~ 10, 0~ 5, 0~2.5, 0~1.25 (PCI-1718HGU) 0~ 10, 0~ 1, 0~0..1, 0~0.01 (PCI-1718HGU) 0~ 10, 0~ 5, 0~2.5, 0~1.25 バイポーラ入力(V) ±10, 5, .2.5, 1.25, 0.625 ±10, 5, .1, 0.5, 0.1,0.05, 0.01, 0.005 ±10, 5, .2.5, 1.25, 0.625 ±10, 5, .2.5, 1.25, 0.625 ±10, 5, .2.5, 1.25, 0.625 ±10, 5, .2.5, 1.25, 0.625 (PCI-1718HDU) ±10, 5, .1, 0.5, 0.1, 0.05, 0.01, 0.005 (PCI-1718HGU) ±10, 5, .2.5, 1.25, 0.625 チャネル毎の 構成設定 ✓ ✓ ✓ ✓ ✓ ✓ -トリガモード ペーサ/ソフトウェア /外部パルス ✓ ✓ ✓ ✓ ✓ ✓ ✓ アナログスロープ - - - ✓ - - -プレトリガ - - - ✓ - - -ポストトリガ - - - ✓ - - -アバウトトリガ - - - ✓ - - -データ転送モード ソフトウェア ✓ ✓ ✓ ✓ ✓ ✓ ✓ DMA - - - バスマスタリング バスマスタリング - -アナログ出力

解像度 12 bits 12 bits 12 bits 12 bits 16 bits 12 bits 16 bits

チャネル数 (PCI-1710のみ)2 (PCI-1710HGのみ)2 (PCI-1711のみ)2 (PCI-1712のみ)2 (PCI-1716のみ)2 1

-FIFOサイズ - - - 32 K samples - -

-出力範囲 -0~ 5, 0~10 -0~ 5, 0~10 -0~ 5, 0~10 -0~ 5, 0~10,±5, ±10 -0~ 5, 0~10,±5, ±10 -0~ 5, 0~10 -5~ 5, -10~10 スルーレート 38 KS/s Typical** 38 KS/s Typical** 38 KS/s Typical** 1 MS/s 200 KS/s Typical** 100 KS/s Typical** 200 KS/s Typical**

DMA転送 - - - ✓ - -

-デジタルI/O 入力チャネル数出力チャネル数 1616 1616 1616 16(mixed) 1616 1616 1616

タイマ/カウンタ

チャネル数 1 1 1 3 1 1 1

解像度 16-bits 16-bits 16-bits 16-bits 16-bits 16-bits 16-bits

タイムベース 10 MHz 10 MHz 10 MHz 10 MHz 10 MHz 10 MHz 10 MHz

絶縁電圧 - - -

-自動キャリブレーション - - - ✓ ✓ - ✓

BoardID™スイッチ ✓ ✓ - - ✓ ✓ ✓

寸法(mm) 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 コネクタ 68-pin SCSI-II 68-pin SCSI-II 68-pin SCSI-II 68-pin SCSI-II 68-pin SCSI-II DB-37 68-pin SCSI-II

Windows® 95/98/ME/2000/XP DLL Driver ✓ ✓ ✓ ✓ ✓ ✓ ✓

Windows® 95/98/ME/2000/XP Test Utility ✓ ✓ ✓ ✓ ✓ ✓ ✓

VC++, VB & Delphi Examples ✓ ✓ ✓ ✓ ✓ ✓ ✓

Advantech ActiveDAQ ✓ ✓ ✓ ✓ ✓ ✓ ✓

LabVIEW® I/O Drivers

(Ver. 6i and 7.0) ✓ ✓ ✓ ✓ ✓ ✓ ✓

MathWorks MATLAB & Simulink

Data Acquisition Tool Box 2.5.1 ✓ ✓ ✓ ✓ - -

(3)

PCIバス用アナログ入力、アナログ出力カード

** Note: System-dependent

Bus PCI

Category アナログ入力 アナログ出力

Model PCI-1713 PCI-1714 PCI-1747U PCI-1720/1720U PCI-1721 PCI-1723 PCI-1724U

ア ナ ロ グ 入 力 一般仕様

解像度 12 bits 12 bits 16 bits - - -

-チャネル数 32シングル エンド/16差動 (絶縁) 4シングルエンド 32シングル エンド/16差動 - - - -FIFOサイズ 4 Kサンプル 32 Kサンプル 1 Kサンプル - - - -サンプリングレート 100 KS/s 30 MS/s 250 KS/s - - - -自動チャネル/ スキャン ✓ ✓ ✓ 入力範囲 ユニポーラ入力(V) 0~2.5, 0~1.250~ 10, 0~ 5, - 0~2.5, 0~1.250~ 10, 0~ 5, - - - -バイポーラ入力(V) ±10, 5, .2.5, 1.25, 0.625 ±5, 2.5, , 0.5 ±10, 5, .2.5, 1.25, 0.625 - - - -チャネル毎の 構成設定 ✓ ✓ ✓ - - - -トリガモード ペーサ/ソフトウェア /外部パルス ✓ ✓ ✓ - - - -アナログスロープ - ✓ - - - - -プレトリガ - ✓ - - - - -ポストトリガ - ✓ - - - - -アバウトトリガ - ✓ - - - - -データ転送モード ソフトウェア ✓ ✓ ✓ - - - -DMA - バス マスタ リング バス マスタ リング - - - -アナログ出力

解像度 - - - 12 bits 12 bits 16 bits 14 bits

チャネル数 - - - 4(絶縁) 4(波形出力) 8 32 FIFOサイズ - - - - 1 K samples - -出力範囲 - - -0~ 5, -0~10, ±5, ±10, 0~20 mA, 4~ 20 mA 0~ 5, 0~10, ±5, ±10, 0~20 mA, 4~ 20 mA -10~10, 0~20 mA, 4~ 20 mA ±10, 0~ 20 mA スルーレート - - - Typical**15 KS/s 10 MHz Max.update rate Typical**15 KS/s Typical**15 KS/s

DMA転送 - - - - Bus-mastering -

-デジタルI/O 入力チャネル数出力チャネル数 -- -- -- -- 16 16

-タイマ/カウンタ

チャネル数 - 1 3 - 1 -

-解像度 - 8 bits 16-bits - 16-bits -

-タイムベース 10 MHz 60 MHz 10 MHz 10 MHz 10 MHz -

-絶縁電圧 2500 VDC - - 2500 VDC - -

-自動キャリブレーション - ✓ ✓ - ✓ ✓

-BoardID™スイッチ - ✓ ✓ - ✓ ✓ ✓

寸法(mm) 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 コネクタ DB-37 4 BNC 68-pin SCSI-II DB-37 68-pin SCSI-II 68-pin SCSI-II DB-62

Windows® 95/98/ME/2000/XP DLL Driver ✓ ✓ ✓ ✓ ✓ ✓ ✓

Windows® 95/98/ME/2000/XP Test Utility ✓ ✓ ✓ ✓ ✓ ✓ ✓

VC++, VB & Delphi Examples ✓ ✓ ✓ ✓ ✓ ✓ ✓

Advantech ActiveDAQ ✓ ✓ ✓ ✓ ✓ ✓ ✓

LabVIEW® I/O Drivers

(Ver. 6i and 7.0) ✓ ✓ ✓ ✓ ✓ ✓ ✓

MathWorks MATLAB & Simulink

Data Acquisition Tool Box 2.5.1 ✓ - - ✓ - -

(4)

PCIバス用絶縁デジタルI/Oカード

Bus PCI

Category 絶縁デジタルI/O

Model PCI-1736UP PCI-1750 PCI-1752 PCI-1754 PCI-1756 PCI-1758UDI PCI-1758UDO PCI-1760U PCI-1761

絶 縁 デ ジ タ ル I/O チャネル入力

入力点数(入力タイプ) 16(双方向) 16 (Sink) - 64 (Sink) 32 (Sink) 128 - 8 (Sink) 8 (Sink) 絶縁電圧 2500 VDC 2500 VDC - 2500 VDC 2500 VDC 2500 VDC - 2500 VDC 2500 VDC

入力範囲 5~30 VDC 5~50 VDC - 10~50 VDC 10~50 VDC 5~25 VDC - 5~12 VDC 10~50 VDC

出力 チャネル

出力点数(出力タイプ) 16 (オープンコレクタ) 16 (Sink) 64 (Sink) - 16 (Sink) - 128 8 X Form C 4 X Form A4 X Form C 絶縁電圧 2500 VDC 2500 VDC 2500 VDC - 2500 VDC - 2500 VDC 2500 VDC 2500 VDC 出力範囲 5~40 VDC 5~40 VDC 5~40 VDC - 5~40 VDC - 5~40 VDC 120 VAC @ 0.5 A 30 VDC @ 1 A 250 VAC @ 3 A24 VDC @ 3 A 最大Sink電流 200 mA 200 mA 200 mA - 200 mA - 90 mA タイマ/カウンタ チャネル数 - 1 - - - DI 2 X PWMUp CTR for -解像度 - 16 bit - - - 16-bit (2,500絶縁) -タイムベース - 1 MHz - - - 500 Hz forUp CTR -パターンマッチ割り込み - - - ✓ -ステータス変化割り込み - - - ✓ -BoardID™スイッチ ✓ - ✓ ✓ ✓ ✓ ✓ ✓ ✓ チャネルフリーズ機能 - - ✓ ✓ ✓ - - - ✓ 出力ステータスの読み戻し ✓ - ✓ - ✓ - ✓ ✓ ✓ ドライ/ウェット接点 ✓ - - - - ✓ ✓ ✓ -寸法(mm) 119.91 x 64.41 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 175 x 100 コネクタ DB44 1 X DB37 100-pinSCSI-II 100-pinSCSI-II 100-pinSCSI-II dual 100-pinmini-SCSI dual 100-pinmini-SCSI 1 X DB37 1 X DB37

Windows® 95/98/ME/2000/XP DLL Driver ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Windows® 95/98/ME/2000/XP Test Utility ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

VC++, VB & Delphi Examples ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Advantech ActiveDAQ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

LabVIEW® I/O Drivers

(Ver. 6i and 7.0) ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

MathWorks MATLAB & Simulink

Data Acquisition Tool Box 2.5.1 - ✓ ✓ ✓ ✓ - ✓ ✓ ✓

(5)

USBデータ収集モジュール GPIBカード

Bus USB

Category マルチファンクション 熱電対入力

Model USB-4711 USB-4718

ア ナ ロ グ 入 力 一般仕様 解像度 12 bits 16 bits チャネル数 16 SE 8 Diff. FIFOサイズ 1 K samples サンプリングレート 100 KS/s(USB 2.0) 10 samples/s 自動チャネル スキャン - -入力範囲 ユニポーラ入力(V) -0~ 0.015, -0~ 0.05, -0~ 0.1, 0~ 0.5, 0~ 1, 0~ 2.5, 0~ 20 mA, 4~ 20 mA 熱電対 J, K, T, E, R, S, B バイポーラ入力(V) ±10, 5, .2.5, 1.25, 0.625 -チャネル毎の構成 - ✓ トリガモード ペーサ/ソフトウェア /外部パルス ✓ ✓ アナログスロープ - -プレトリガ - -ポストトリガ - -アバウトトリガ - -データ転送モード ソフトウェア ✓ ✓ DMA - -アナログ出力 解像度 12 bits -チャネル数 2 -FIFOサイズ - -出力範囲 -0~ 5, 0~10 -スルーレート 静的更新 -DMA転送 - -デジタルI/O 入力チャネル数 出力チャネル数 88 - -絶 縁 デ ジ タ ル I/O 入力チャネル チャネル数 - 8 絶縁電圧 - 2500 VDC 入力範囲 - 5~30 VDC 出力チャネル チャネル数 - 8 絶縁電圧 - 2,500 VDC 出力範囲 - 5~30 VDC 最大Sink電流 200 mA max./ch タイマ/カウンタ チャネル数 1 -解像度 16-bits -タイムベース 1 KHz -自動キャリブレーション - -BoardID™スイッチ - -寸法(mm) 132 x 80 32 132 x 80 32 コネクタ ネジ付端子 ネジ付端子

Windows® 95/98/ME/2000/XP DLL Driver ✓ ✓ Windows® 95/98/ME/2000/XP Test Utility ✓ ✓ VC++, VB & Delphi Examples ✓ ✓

Advantech ActiveDAQ ✓ ✓

LabVIEW® I/O Drivers

(Ver. 6i and 7.0) ✓ ✓

MathWorks MATLAB & Simulink

Data Acquisition Tool Box 2.5.1 -

-掲載頁 48 49

Bus PCI USB

Category GPIB

Model PCI-1671UP USB-4671

互換性 IEEE 488.1, 488.2 IEEE 488.1, 488.2

最大接続機器 15 15

バス Universal PCI V2.2 USB 2.0 消費電力 通常: 5 VDC @ 375 mA

寸法 (mm) 119.91 x 64.41mm (Low profile MD1) 107 x 66 x 26 mm 動作温度 0~ 60 ℃ (32~ 158 ℉)

保存温度 -40~ 100 ℃ (-40~ 212 ℉) -20~ 70 ℃ (-4~ 158 ℉) 動作湿度 0~ 90 % RH結露無し 10~ 90 % RH結露無し I/Oコネクタ 1 x IEEE 488 standard

24-pin

1 x IEEE 488 standard 24-pin Windows® 95/98/ME/2000/XP DLL Driver ✓ ✓ Windows® 95/98/ME/2000/XP Test Utility ✓ ✓ VC++, VB & Delphi Examples ✓ ✓

Advantech ActiveDAQ ✓ ✓

LabVIEW® I/O Drivers

(Ver. 6i and 7.0) ✓ ✓

MathWorks MATLAB & Simulink

Data Acquisition Tool Box 2.5.1 -

(6)

PCI-1710/PCI-1710L

PCI-1710HG/PCI-170HGL

100kS/s、12ビット、マルチファンクション

データ収集カード

特長

■ 16点シングルエンド、8点差動、または組み合わせのアナログ入力 ■ 12 bitのA/Dコンバータは100 kHzまでのサンプリングレートをサポート ■ 入力チャネル毎にプログラマブルゲインをサポート ■ シングルエンドと差動入力の自由な組み合せ ■ オンボードで4KサンプルFIFOのバッファ ■ 2点の12 bitアナログ出力(PCI-1710/1710HGのみ) ■ 16点デジタル入力および16点デジタル出力 ■ プログラマブルペーサ/カウンタ ■ BoardID™スイッチ ■ 短絡保護

仕様

アナログ出力

(PCI-1710/1710HGのみ) ■ チャネル数 2 ■ 解像度 12 bit ■ 相対精度 ±1/2 LSB ■ ゲインエラー ±1 LSB ■ スループット PCに依存、ソフトウェアアップデート(ダイレクトAO) ■ スルーレート 10 V/ms ■ 出力範囲(ソフトウェア 内部基準: 0~+5 V @ -5 V, による構成設定) 0~+10 V @ -10 V 外部基準: 0~+x V @ -x V (-10 ≦ x10) ■ 駆動能力 10 mA

デジタル入力

■ 入力点数 16 ■ 入力電圧 Low: 0.4 V(最大) High: 2.4 V(最少) ■ 入力負荷 Low: -0.2 mA @ 0.4 V High: 20 mA @ 2.7 V

デジタル出力

■ 出力点数 16 ■ 出力電圧 Low: 0.4 V(最大) @ 8.0 mA (sink) High: 2.4 V(最少) @ -0.4 mA (source)

プログラマブルタイマ/カウンタ

■ カウンタチップ 82C54または互換品 ■ カウンタ 3点、16 bits: 2点は32-bitプログラマブルペーサに固定: 1点は ユーザアプリケーション用 ■ ゲート入力 TTL/CMOS互換 ■ タイムベース Channel 1: 10 MHz Channel 2: channel 1の出力から入力を取得 Channel 0: ソフトウェアにより内部1 MHzか外部クロック(最大 10 MHz)を選択

一般仕様

■ CE CISPR 22 class B準拠

■ I/Oコネクタ 68 pin SCSI-II メス ■ 消費電力 +5 V @ 850 mA (標準), +5 V @ 1.0 A (最大) ■ 動作温度 0~60 ℃ (32~140 ℉) (IEC 68-2-1、2参照) ■ 保管温度 -20~70 ℃ (-4~158 ℉) ■ 動作湿度 5~95 % RH結露なし(IEC 68-2-3参照) ■ 寸法 (L x H) 175 x 100 mm (6.9" x 3.9") ■ MTBF 64,770時間以上 @ 25 ℃、接地、固定環境

アナログ入力

■ チャネル数 16点シングルエンドまたは8点差動 (ソフトウェアによる構成設定) ■ 解像度 12 bit ■ オンボードFIFO 4 Kサンプル ■ 最大入力過電圧 ±30 V ■ 入力範囲 (V、ソフトウェアによる構成設定)

Model PCI-1710/1710L PCI-1710HG\1710HGL

バイポーラ ±10, ±5, ±2.5, ±1.25, ±0.625 ±10, ±5, ±1, ±0.5, ±0.1, ±0.05, ±0.01, ±0.005 ユニポーラ 0~ 10, 0~ 5, 0~ 2.5, 0~ 1.25 0~ 10, 0~ 1, 0~ 0.1, 0~ 0.01 ■ コモンモード除去比(CMRR) PCI-1710/1710L PCI-1710HG\1710HGL ゲイン CMRR ゲイン CMRR 0.5, 1 75 dB 0.5 75 dB 2 80 dB 10 90 dB 4 84 dB 100 106 dB 8 84 dB 1000 106 dB ■ 最大サンプリングレート(S/s、PGIAの設定時間に依存) Model ゲイン 最大サンプリングレート PCI-1710/1710L 0.5, 1, 2, 4, 8 100 kS/s PCI-1710HG/1710HGL 0.5, 1 100 kS/s 5, 10 35 kS/s 20, 100 7 kS/s 500, 1000 770 S/s 注意: サンプリングレートはPCのハードウェア性能とソフトウェア環境に依存します。 また、プログラミング言語、コード効率、CPU使用率などにより異なります。 ■ 精度(ゲインに依存) PCI-1710/1710L PCI-1710HG\1710HGL ゲイン 精度 ゲイン 精度 注釈 0.5, 1 0.01% of FSR ±1 LSB 0.5, 1 0.01% of FSR ±1 LSB S.E./D 2 0.02% of FSR ±1 LSB 5, 10 0.02% of FSR ±1 LSB S.E./D 4 0.02% of FSR ±1 LSB 50, 100 0.04% of FSR ±1 LSB D 8 0.04% of FSR ±1 LSB 500, 1000 0.08% of FSR ±1 LSB D * S.E.: シングルエンド D: 差動 ■ 直線性誤差 ±1 LSB ■ 入力インピーダンス 1 GΩ ■ トリガモード ソフトウェア、オンボードプログラマブルペーサ、外部

(7)

PCI-1710/PCI-1710L

PCI-1710HG/PCI-170HGL

詳細

PCI-1710シリーズは、ユーザの異なった要求に対応できる様々な機能を持っています。 PCI-1710 100 kS/s, 12-bitマルチファンクションカード PCI-1710L 100 kS/s, 12-bitアナログ出力を外したマルチファンクションカード PCI-1710HG 100 kS/s, 12-bit高ゲインマルチファンクションカード PCI-1710HGL 100 kS/s, 12-bitアナログ出力を外した高ゲインマルチファンクションカード シングルエンドと差動を組み合わせられるアナログ入力 PCI-1710およびPCI-1710HGは、自動チャネル/ゲイン検索回路を備えています。サンプ リング中にマルチプレクサをスイッチングするのは、ソフトウェアではなくこの回路です。 チャネル毎に異なるゲイン値や構成はボード上のSRAMに保存されます。こうした設計 により、チャネル毎に異なるゲインやシングルエンドと差動入力の自由な組み合わせに よる、複数チャネルの高速サンプリング(最高100 kHz)が可能となります。

オンボードFIFO(First In First Out)メモリ

PCI-1710、PCI-1710L、PCI-1710HGおよびPCI-1710HGLはボード上に、4 KまでのA/D サンプルを保存できるFIFOバッファを搭載しています。PCI-1710とPCI-1710HGはFIFO サイズが半分を超えると割り込みを発生させます。この機能によりWindowsシステム上 でも、連続で高速のデータ転送と安定した動作が提供されます。 オンボード プログラマブルカウンタ PCI-1710/1710/1710HG/1710HGLは、A/D変換用のペーサトリガを発生させるプログラ マブルカウンタを搭載しています。カウンタチップは3つの16 bit、10 MHzクロックで 82C54または互換品です。1つのカウンタは入力チャネルからのイベントをカウントする イベントカウンタとして使用されます。他の2つはカスケード接続で、ペーサトリガ用32 bit タイマとして使用されます。 ノイズリダクション シールドケーブル PCL-10168シールドケーブルは、アナログ信号ラインでのノイズ除去のためにPCI-1710/ 1710HG用に設計されました。電線はすべてツイストペアで、アナログラインとデジタル ラインは別々にシールドされているので、信号間のクロストークを最小限に抑えて優れた EMI/EMC保護機能を提供しています。

オーダーインフォメーション

■ PCI-1710 100 kS/s、12-bit、マルチファンクションカード、ユーザーズマニュアル、 ドライバCD-ROM(ケーブル無し) ■ PCI-1710L 100 kS/s、12-bit、アナログ出力を外したマルチファンクションカード、 ユーザーズマニュアル、ドライバCD-ROM(ケーブル無し) ■ PCI-1710HG 100 kS/s、12-bit、高ゲインマルチファンクションカード、ユーザーズ マニュアル、ドライバCD-ROM(ケーブル無し) ■ PCI-1710HGL 100 kS/s、12-bit、アナログ出力を外した高ゲインマルチファンクション カード、ユーザーズマニュアル、ドライバCD-ROM(ケーブル無し) ■ PCLD-8710 DINレール取付用CJC回路付配線端子板(ケーブル無し) ■ PCL-10168 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、1.0 m ■ PCL-10168-2 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、2.0 m ■ ADAM-3968 DINレール取付用68 pin SCSI-II配線端子板

ブロックダイアグラム

(8)

PCI-1711/PCI-1711L

100kS/s、12ビット、マルチファンクション

(廉価版)データ収集カード

特長

■ 16点シングルエンドのアナログ入力 ■ 12 bitのA/Dコンバータは100 kHzまでのサンプリングレートをサポート ■ 入力チャネル毎にプログラマブルゲインをサポート ■ 自動チャネル/ゲイン検索回路 ■ オンボードに1 KサンプルのFIFOバッファ ■ 2点の12 bitアナログ出力(PCI-1711のみ) ■ 16点デジタル入力および16点デジタル出力 ■ プログラマブルペーサ/カウンタ

仕様

アナログ入力

■ チャネル数 16点シングルエンド ■ 解像度 12 bit ■ オンボードFIFO 1Kサンプル ■ サンプリングレート 最高100 kS/s 注意: サンプリングレートはPCのハードウェア性能とソフトウェア環境に依存します。 また、プログラミング言語、コード効率、CPU使用率などにより異なります。 入力範囲および ゲインリスト ゲイン 1 2 4 8 16 入力 ± 10 V ± 5 V ± 2.5 V ± 1.25 V ± 0.625 V ドリフト(ppm/℃) ゲイン 1 2 4 8 16 ゼロ 15 15 15 15 15 ゲイン 25 25 25 30 40 PGA用スモール 信号帯域幅 ゲイン 1 2 4 8 16 帯域幅 4.0 MHz 2.0 MHz 1.5 MHz 0.65 MHz 0.35 MHz ■ 最大過電圧入力 20 V ■ 入力保護 30 Vp-p ■ 入力インピーダンス 2 MΩ/5 pF ■ トリガモード ソフトウェア、オンボードプログラマブルペーサ、外部 精度 DC INLE: ±0.5 LSB 単調増加性: 12 bits オフセットエラー: ゼロに調整可能 ゲインエラー: FSRの0.005 %(Gain=1) AC SNR: 68 dBENOB: 11 bits

プログラマブルタイマ/カウンタ

■ 点数 1 ■ 解像度 16 bit ■ 互換性 TTLレベル ■ ベースクロック 10 MHz ■ 最大入力周波数 10 MHz

アナログ出力(PCI-1711のみ)

■ 出力点数 2 ■ 解像度 12 bit 出力範囲 内部基準 0~ +5 V, 0~ +10 V 外部基準 0~ +x V @ -x V (-10 ≦ x ≦ 10) 精度 相対微分非直線性 ±1/2 LSB±1/2 LSB ■ ゲインエラー ゼロに調整可能 ■ スルーレート 11 V/μs ■ ドリフト 40 ppm/℃ ■ 駆動能力 3 mA ■ スループット PCに依存、ソフトウェアアップデート(ダイレクトAO) ■ 出力インピーダンス 0.81 Ω ■ セトリングタイム 26 μs(FSRの±1/2 LSBまで) ■ 基準電圧 内部 : -5または-10 V 外部 : -10または+10 V

デジタル入出力

入力点数 16 入力電圧 Low 最大0.8 V High 最大2.0 V 出力点数 16

出力電圧 LowHigh 最大0.8 V @ 8.0 mA(sink)最小2.0 V @ -0.4 mA(source)

一般仕様

I/Oコネクタ 68 pin SCSI-IIメス 寸法 175 x 100 mm (6.9” x 3.9”) 消費電力 標準 PCI-1711+5 V @ 850 mA PCI-1711L+5 V @ 700 mA 最大 +5 V @ 1.0 A 温度 動作時 0~ 60 ℃ (32~ 140 ℉) (IEC 68-2-1、2参照) 保管時 -20~ 70 ℃ (-4~ 158 ℉) 相対湿度 5~95 % RH結露なし(IEC 68-2-3参照)

(9)

PCI-1711/PCI-1711L

詳細

プラグアンドプレイ対応 PCI-1711およびPCI-1711LはPCI 2.1に完全対応のプラグアンドプレイ対応デバイス なので、ボード実装時にジャンパやDIPスイッチを設定する必要がありません。ベース I/Oアドレスや割り込みなどのバス関連の構成設定はプラグアンドプレイ機能により管理 されます。 柔軟な入力タイプと範囲設定 PCI-1711およびPCI-1711Lは自動チャネルゲイン/検索回路を備えています。回路は サンプリング中、マルチプレクサの切り替えを制御するよう設計されています。対応 する入力電圧の範囲の条件により、チャネル毎に異なるゲイン値を設定できます。こう して設定されたゲイン値はオンボードのSRAMに格納されます。こうした柔軟なデザイン により、データ収集に求められる複数チャネルの高速サンプリングが可能となります。 (最高100kS/s) オンボードFIFOメモリ

PCI-1711およびPCI-1711Lは1 KまでのA/Dサンプルを保存できるオンボードFIFO (First In First Out)メモリバッファを搭載しています。FIFOバッファの割り込み要求機能は有効 または無効の設定が可能です。FIFOの割り込み要求を有効設定にすると、割り込み要求 を送るタイミングはサンプリングが発生したとき、あるいはFIFOバッファのデータ容量が 半分を超えたときのいずれかに設定できます。この機能によりWindowsシステム上での より安定した連続高速データ転送が可能となります。 オンボードプログラマブルカウンタ PCI-1711およびPCI-1711Lは、A/Dコンバータのペーサトリガとして使用可能なプロ グラマブルカウンタを搭載しています。カウンタチップは10 MHzクロックの82C54または 互換品で、3個の16 bitカウンタを備えています。3つのカウンタの内、1つは入力チャネル からのイベントカウンタとして使用されます。ほかの2つはカスケード接続して、ペーサ トリガ用の32 bitタイマとして使用されます。

オーダーインフォメーション

■ PCI-1711 100 kS/s、12-bit、16点シングルエンド、廉価版マルチファンクション カード、ユーザーズマニュアル、ドライバCD-ROM(ケーブル無し) ■ PCI-1711L 100 kS/s、12-bit、16点シングルエンド、アナログ出力を外した廉価版 ROM(ケーブル無し) ■ PCLD-8710 DINレール取付用CJC回路付配線端子板(ケーブル無し) ■ PCL-10168 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、1.0 m ■ PCL-10168-2 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、2.0 m ■ ADAM-3968 DINレール取付用68 pin SCSI-II配線端子板

ピン配置

(10)

PCI-1712/PCI-1712L

1MS/s、12ビット、マルチファンクション

高速データ収集カード

特長

■ PCIバスマスタリングデータ転送 ■ 16点シングルエンド、8点差動、または組み合わせのアナログ入力 ■ 12 bitのA/Dコンバータは1 MHzまでのサンプリングレートをサポート ■ アナログ入力にプレ、ポスト、アバウト、遅延トリガのデータ収集モード ■ 入力チャネル毎にプログラマブルゲインをサポート ■ 自動チャネル/ゲイン/SD*/BU* 検索

■ オンボードでA/D用1 KサンプルFIFOのバッファとD/A用32 KサンプルFIFO ■ 連続波形出力機能対応の2点12 bitアナログ出力(PCI-1712のみ) ■ アナログ入力および出力チャネルの自動キャリブレーション ■ 16点デジタル入力および16点デジタル出力 ■ 3点の10 MHz、16 bitプログラマブル マルチファンクションカウンタ/タイマ

仕様

オーダーインフォメーション

■ PCI-1712 1 MS/s、12 bit、高速マルチファンクションカード、ユーザーズマニュ アル、ドライバCD-ROM(ケーブル無し) ■ PCI-1712L 1MS/s、12 bit、アナログ出力を外した高速マルチファンクション カード、ユーザーズマニュアル、ドライバCD-ROM(ケーブル無し) ■ PCLD-8712 DINレール取付用配線端子板(ケーブル無し) ■ PCL-10168 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、1.0 m ■ PCL-10168-2 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、2.0 m ■ ADAM-3968 DINレール取付用68 pin SCSI-II配線端子板

アナログ入力

チャネル数 16点シングルエンド、8点差動、またはその組み合せ 解像度 12 bit FIFO Size 1 K samples 最高サンプリング レート 複数チャネル、シングルゲイン: 1 MS/s 複数チャネル、マルチゲイン: 600 kS/s 複数チャネル、マルチゲイン、ユニポーラ/バイポーラ: 400 kS/s コモンモード電圧 最大±11 V (動作時) 入力範囲および ゲインリスト ゲイン 0.5 1 2 4 8 ユニポーラ N/A 0~ 10 0~ 5 0~ 2.5 0~ 1.25 バイポーラ ±10 ±5 ±2.5 ±1.25 ±0.625 ドリフト ゲイン 0.5 1 2 4 8 ゼロ (μV/℃) ±80 ±30 ±30 ±30 ±30 ゲイン (ppm/℃) ±30 ±30 ±30 ±30 ±30 PGA用小信号 帯域幅 ゲイン帯域幅 0.54.0 MHz 4.0 MHz 2.0 MHz 1.5 MHz 0.65 MHz1 2 4 8 最大入力電圧 ±20 V 入力保護 30 Vp-p 入力インピーダンス 100Ω 10pF (Off); 100Ω 100pF (On) トリガモード ソフトウェア、オンボードプログラマブルペーサまたは外付け、プレトリガ、ポストトリガ、遅延トリガ、アバウトトリガ 精度 DC

DNLE: ±1LSB; INLE: ±1LSB; Offset error < 1LSB ゲイン 0.5 1 2 4 8 ゲインエラー

(% FSR) 0.15 0.03 0.03 0.05 0.1 AC SNR: 68 dB; ENOB: 11 bits; THD: -75 dB typical

デジタル入出力

入力点数 16 ポート数 2 (8点/ポート)

入力電圧 Low 最大0.8 V最大0.5 V @ +24 mA (sink) High 最小2.0V最小2.4 V @ -15 mA (source)

カウンタ/タイマ

点数 3 解像度 16 bit 互換性 TTL 最大入力周波数 10 MHz ベースクロック 10 MHz, 1 MHz, 100 KHz, 10 KHz クロック入力 Low 最大0.8 V High 最小2.0 V ゲート入力 Low 最大0.8 V High 最小2.0 V カウンタ Low 最大0.5 V @ +24 mA High 最小2.0 V @ -15 mA 注意: サンプリングレートはPCのハードウェア性能とソフトウェア環境に依存します。 また、プログラミング言語、コード効率、CPU使用率などにより異なります。

アナログ出力(PCI-1712のみ)

出力点数 2 解像度 12 bit FIFOサイズ 32 Kサンプル 動作モード 単出力、連続出力、波形出力 出力範囲(内部 および外部基準) 内部基準 0~ +5 V, 0~ +10 V, -5~ +5 V, -10~ +10 V 外部基準 0~ +x V @ +x V (-10 ≦ x ≦ 10)-x~ +x V @ +x V (-10 ≦ x ≦ 10) 精度 相対微分非直線性 ±1 LSB±1 LSB (モノトニック) オフセット <1 LSB スルーレート 20 V/μs ドリフト 10 ppm/℃ 駆動能力 ±10 mA 最高転送レート 1チャネル出力のみ: FSRで最高1 MS/s2チャネル出力: FSRで最高500 kS/s 出力インピーダンス 最大0.1 Ω 最大デジタル更新レート 5 MHz セトリングタイム 2 μs (FSRの±1/2 LSBまで)

一般仕様

I/Oコネクタ 68 pin SCSI-IIメス 寸法 175 x 100 mm (6.9” x 3.9”) 消費電力 標準 +5 V @ 850 mA; +12 V @ 600 mA 最大 +5 V @ 1 A; +12 V @ 700 mA 温度 動作時 0~60 ℃ (32~140 ℉) (refer to IEC 68-2-1, 2) 保管時 -20~ 85 ℃ (-4~ 185 ℉) 相対湿度 5~95 % RH結露なし(IEC 68-2-3参照) 認証 CE準拠

(11)

PCI-1712/PCI-1712L

詳細

PCIバスマスタリングデータ転送 PCI-1712およびPCI-1712Lは高速データ転送と、ギャップのないアナログ入力と出力を 実現するPCIバスマスタリングDMAをサポートしています。PCのメモリの一部を用いて、 CPUを介さずにバスマスタリングデータ転送を行うので、CPUはデータ分析や画像処理 といった重要度の高いタスクに専念できます。この機能を使えば、データを失うことなく 最高速ですべてのI/O機能を同時に実行できます。 プラグアンドプレイ機能 PCI-1712およびPCI-1712LはPCI 2.2に完全対応のプラグアンドプレイ対応デバイス なので、ボード実装時にジャンパやDIPスイッチを設定する必要がありません。ベース I/Oアドレスや割り込みなどのバス関連の構成設定はプラグアンドプレイ機能により管理 されます。 オンボードFIFOメモリ

PCI-1711は1 KまでのA/Dサンプルと32 KまでのD/Aを保存できるオンボードFIFO (First In First Out)メモリバッファを搭載しています。 自動チャネル/ゲイン/SD*/BU* 検索 PCI-1712およびPCI-1712Lは自動チャネル/ゲイン/SD/BU検索回路を備えています。 回路はサンプリング中、ソフトウェアで実行するよりもはるかに効率的にマルチプレクサ の切り替えを制御します。チャネル毎のゲイン、SD、BU値はオンボードのSRAMに格納 されます。これにより、各チャネルのゲイン、SD、BU値が異なっていても、複数チャネルの 高速サンプリングが可能となります。 SD:シングルエンド/差動、BU:バイポーラ/ユニポーラ 柔軟ななトリガおよびクロック機能 PCI-1712およびPCI-1712Lはアナログ入力で利用できるトリガモードとトリガイベント の両方で柔軟なトリガ機能を提供しています。ポストトリガ、プレトリガ、遅延トリガ、 アバウトトリガのモードでデータ収集できます。トリガソースはアナログでもデジタル 信号でも構いません。アナログトリガは専用の入力ピンから発信されます。実際、どの アナログ入力チャネルからでもアナログトリガ入力に指定できます。アナログトリガの レベルはゼロからA/D FSRまでの電圧範囲内で設定できます。トリガ信号がデジタル の場合は、ソフトウェア割り込み、内部クロック、または外部クロックを使ってA/Dおよび D/A変換の同期を取れます。 連続アナログ出力(PCI-1712のみ) PCI-1712は2点のアナログ出力を備えています。両方のチャネルとも連続波形出力が 実行できます。各アナログ出力チャネルのデータ転送レートは500kS/sです。また、 オンボードFIFOに循環波形を書き込むと、循環波形を連続出力できます。PCI-1712 のオンボードのFIFOは2 Kから32 Kの波形サンプルを格納できます。 オンボードプログラマブル マルチファンクションカウンタ/タイマ PCI-1712およびPCI-1712Lは、A/Dコンバータのペーサトリガとして使用可能な3つの プログラマブルカウンタを搭載しています。カウンタチップは10 MHzクロックの82C54 または互換品で、3個の16 bitカウンタを備えています。したがって、イベントのカウント、 パルス発生、デューティサイクル周波数の発生、ワンショット、周波数測定、パルス幅測定 といった多数のアプリケーションのゲートおよびクロック入力機能を向上できます。

ピン配置

ブロックダイアグラム

㪊㪉㪢

(12)

PCI-1716/PCI-1716L

高解像度16ビット、マルチファンクション

データ収集カード

特長

■ 16 bit高解像度 ■ 250 kS/sのサンプリングレート ■ 自動キャリブレーション機能 ■ PCIバスマスタリングデータ転送 ■ 1 K FIFOつきの16点アナログ入力 ■ 16点シングルエンド、8点差動、または組み合わせのアナログ入力 ■ ユニポーラ/バイポーラの入力範囲 ■ 2点の16 bitアナログ出力(PCI-1716のみ) ■ 16点デジタル入力 ■ 16点デジタル出力 ■ 1点10 MHz 16-bit解像度のカウンタ ■ BoardID™スイッチ

仕様

アナログ入力

■ チャネル数 16点シングルエンド、8点差動、またはその組み合せ ■ 解像度 16 bit ■ オンボードFIFO 1 Kサンプル ■ サンプリングレート* 最高250 kS/s 注意: サンプリングレートはPCのハードウェア性能とソフトウェア環境に依存します。 また、プログラミング言語、コード効率、CPU使用率などにより異なります。 入力範囲および ゲインリスト ゲイン 0.5 1 2 4 8 ユニポーラ N/A 0~10 0~5 0~ 2.5 0~1.25 バイポーラ ±10 ±5 ±2.5 ±1.25 ±0.625 PGA用小信号帯域幅 ゲイン帯域幅 0.54.0 MHz 4.0 MHz 2.0 MHz 1.5 MHz 0.65 MHz1 2 4 8 ■ コモンモード電圧 最大±11 V(動作時) ■ 最大入力電圧 ±20 V ■ 入力保護 30 Vp-p ■ 入力インピーダンス 100 MΩ/10 pF(Off); 100 MΩ/100 pF(On) ■ トリガモード ソフトウェア、オンボードプログラマブルペーサ、外部 精度 DC DNLE: ±1 LSB INLE: ±1 LSB ゼロ(オフセット)エラー: ±1 LSB調整可能 ゲイン 0.5 1 2 4 8 ゲインエラー (%FSR) 0.15 0.03 0.03 0.05 0.1 AC SNR: 82 dB ENOB: 13.5 bit THD: -84 dB標準 クロックおよび トリガ入力 トリガモード ソフトウェア、オンボードプログラマブルペーサ、外部 A/Dペーサクロック 最高250 k Hz; 最低58 μHz

外部A/Dトリガクロック 最小パルス幅: 2 μs (high); 2 μs (low)最高周波数: 250 KHz

デジタル入出力

入力点数 16 入力電圧 LowHigh 最大0.4 V最大2.4 V 入力負荷 Low 最大0.4 V @ -0.2 mA High 最大2.7 V @ 2.0 μA 出力点数 16

出力電圧 LowHigh 最大0.4 V @ 0.8 mA(sink)最小2.4 V @ -0.4 mAsource)

アナログ出力

(PCI-1716のみ) ■ 出力点数 2 ■ 解像度 16-bit ■ 動作モード 単出力 ■ スループット PCに依存、ソフトウェアアップデート(ダイレクトAO) 出力範囲(内部およ び外部基準) 内部基準 0~ +5 V, 0~ +10 V, -5~ +5 V, -10~ +10 V 外部基準 0~ +x V @ +x V (-10 ≦ x ≦ 10) 精度 DC DNLE: ±1 LSB(モノトニック) INLE: ±1 LSB ゼロ(オフセット)エラー: ±1 LSB調整可能 ゲイン(フルスケール)エラー: 調整可能±1 LSB ダイナミック性能 セトリングタイム 5 μs (FSRの4 LSBまで) スルーレート 20 V/μs ドリフト 10 ppm/℃ 駆動能力 ±20 mA 出力インピーダンス 最大0.1 Ω

カウンタ/タイマ

■ 点数 3点: 2点は32 bitプログラマブルペーサに固定: 1点はユーザ アプリケーション用 ■ 解像度 16 bit ■ 互換性 TTLレベル ■ ベースクロック Channel 2: Channel 1から入力を取得 Channel 1: 10 MHz Channel 0: ソフトウェアにより内部1 MHzか外部クロック (最大10 MHz)を選択 ■ 最大入力周波数 1 MHz クロック入力 Low 最大0.8 V High 最小2.0 V ゲート入力 Low 最大0.8 V High 最小2.0 V カウンタ出力 LowHigh 最大0.5 V @ +24 mA最小2.4 V @ -15 mA

(13)

PCI-1716/PCI-1716L

詳細

PCIバスマスタリングデータ転送 PCI-1716およびPCI-1716Lは高速データ転送と、ギャップのないアナログ入力と出力を 実現するPCIバスマスタリングDMAをサポートしています。PCのメモリの一部を用いて、 CPUを介さずにバスマスタリングデータ転送を行うので、CPUはデータ分析や画像処理 といった重要度の高いタスクに専念できます。この機能を使えば、データを失うことなく 最高速ですべてのI/O機能を同時に実行できます。 自動キャリブレーション機能 PCI-1716およびPCI-1716Lはキャリブレーションユーティリティを使用して、自動キャリ ブレーション機能を提供しています。内蔵されたキャリブレーション回路がアナログ入力 およびアナログ出力のゲインやオフセットエラーを修正しますので、外部機器やユーザ による調整の必要はありません。 BoardID™スイッチ PCI-1716およびPCI-1716Lは、複数枚の同一のPCIカードが1台のPCにインストールされた 場合、各カードのユニークなIDを定義するためのBoardID™ DIPスイッチを内蔵しています。 複数枚の同じPCIカードを搭載したシステムを構築する場合、BoardIDスイッチは非常に 便利です。BoardIDスイッチの調整設定により、ハードウェア構成およびソフトウェアプロ グラミング中に、容易に各カードを識別しアクセスすることができます。 プラグアンドプレイ機能 PCI-1716およびPCI-1716LはPCI 2.2に完全対応のプラグアンドプレイ対応デバイス なので、ボード実装時に、{同じ種類のカード複数枚使用している場合を除き(BoardID スイッチを参照)}ジャンパやDIPスイッチを設定する必要がありません。ベースI/Oアドレス や割り込みなどのバス関連の構成設定はプラグアンドプレイ機能により管理されます。 自動チャネル/ゲイン/SD*/BU* 検索 PCI-1716およびPCI-1716Lは自動チャネル/ゲイン/SD/BU検索回路を備えています。 回路はサンプリング中、ソフトウェアで実行するよりもはるかに効率的にマルチプレクサ の切り替えを制御します。チャネル毎のゲイン、SD、BU値はオンボードのSRAMに格納 されます。これにより、各チャネルのゲイン、SD、BU値が異なっていても、複数チャネルの 高速サンプリングが可能となります。 SD:シングルエンド/差動、BU:バイポーラ/ユニポーラ オンボードFIFOメモリ

PCI-1716およびPCI-1716Lは1 KまでのA/Dサンプルを保存できるオンボードFIFO (First In First Out)メモリバッファを搭載しています。これはWindowsシステム上で、より安定した 連続高速データ転送を可能にする重要な機能です。 オンボードプログラマブルカウンタ PCI-1716およびPCI-1716LはA/D変換のペーサトリガを発生させるプログラマブル カウンタ/タイマを搭載しています。カウンタチップは10 MHzクロックの82C54または 互換品で、3個の16 bitカウンタを備えています。3つのカウンタの内、1つは入力チャネル からのイベントカウンタとして使用されます。ほかの2つはカスケード接続して、ペーサ トリガ用の32 bitタイマとして使用されます。

一般仕様

■ I/Oコネクタ 68 pin SCSI-IIメス ■ 寸法 175 x 100 mm (6.9” x 3.9”) ■ 消費電力 標準: +5 V @ 850 mA, +12 V @ 600 mA 最大: +5 V @ 1 A, +12 V @ 700 mA ■ 動作温度 0~60 ℃ (32~158 ℉) (IEC 68-2-1、2参照) ■ 保管温度 -20~85 ℃(-4~158 ℉) ■ 動作湿度 5~85 % RH結露なし(IEC 68-1、2、3参照) ■ 保管湿度 5~95 % RH結露なし(IEC 68-1、2、3参照) ■ 認証 CE

オーダーインフォメーション

■ PCI-1716 250 kS/s、16 bit、16点、高解像度マルチファンクションカード、 ユーザーズマニュアル、ドライバCD-ROM(ケーブル無し) ■ PCI-1716L 250 kS/s、16 bit、16点、アナログ出力を外した高解像度マルチ ファンクションカード、ユーザーズマニュアル、ドライバCD-ROM (ケーブル無し) ■ PCLD-8710 DINレール取付用CJC回路付配線端子板(ケーブル無し) ■ PCL-10168 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、1.0 m ■ PCL-10168-2 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、2.0 m ■ ADAM-3968 DINレール取付用68 pin SCSI-II配線端子板

ブロックダイアグラム

(14)

PCI-1718HDU

PCI-1718HGU

12ビット、マルチファンクションデータ収集カード

12ビット、高ゲインマルチファンクションデータ収集カード

特長

■ 16点シングルエンド、8点差動、または組み合わせのアナログ入力 ■ 12 bitのA/Dコンバータは100 kHzまでのサンプリングレートをサポート ■ 入力チャネル毎にプログラマブルゲインをサポート ■ 自動チャネル/ゲイン/検索 ■ アナログ入力用オンボードFIFO ■ 1点の12 bitアナログ出力 ■ 16点デジタル入力および16点デジタル出力 ■ PCIバスマスタリングデータ転送 ■ ユニバーサルPCIバス(3.3 Vまたは5 V PCIバス信号をサポート) ■ BoardID™スイッチ

仕様

アナログ入力

■ チャネル数 16点シングルエンド、8点差動、またはその組み合せ ■ 解像度 12-bit ■ オンボードFIFO 4 Kサンプル ■ サンプリングレート 最高100 kS/s 入力範囲および ゲインリスト (PCI-1718HDU) ゲイン 0.5 1 2 4 8 ユニポーラ N/A 0~10 0~5 0~2.5 0~1.25 バイポーラ ±10 ±5 ±2.5 ±1.25 ±0.625 入力範囲および ゲインリスト (PCI-1718HGU) ゲイン 0.5 1 5 10 50 100 500 1000 ユニポーラ N/A 0~10 N/A 0~1 N/A 0~0.1 N/A 0~0.01 バイポーラ ±10 ±5 ±1 ±0.5 ±0.1 ±0.05 ±0.01 ±0.005 PGA帯域幅 (PCI-1718HDU) ゲイン 0.5, 1 2 4 8 帯域幅 5.0 MHz 4.0 MHz 1.3 MHz 0.6 MHz PGA帯域幅 (PCI-1718HGU) ゲイン 0.0, 1 5, 10 50, 100 500, 1000 帯域幅 1.0 MHz 80 kHz 10 kHz 1 kHz ドリフト ゼロ(μV/℃)ゲイン(ppm/℃) 1540 ■ コモンモード電圧 最大±11 V(動作時) ■ 最大入力電圧 ±15 V ■ 入力保護 30 Vp-p ■ 入力インピーダンス 100 MΩ/10pF(Off); 100 MΩ/100pF(On) ■ トリガモード ソフトウェア、オンボードプログラマブルペーサ、外部 精度 (PCI-1718HDU) DC DNLE ±1LSB INLE ±1LSB オフセットエラー 0に調整可能 ゲイン 0.5 1 2 4 8 ゲインエラー(% FSR) 0.01 0.01 0.02 0.02 0.04 AC THDENOB -80 dB11 bits 精度 (PCI-1718HGU) DC DNLE ±1 LSB INLE ±1 LSB オフセットエラー 0に調整可能 ゲイン 0.5, 1 5, 10 50, 100 500 1000 ゲインエラー(% FSR) 0.01 0.01 0.02 0.02 0.04 AC THD -80 dB ENOB 11 bits 外部TTLトリガ入力 LowHigh 最大0.8 V最小2.0 V

アナログ出力

■ 出力点数 1 ■ 解像度 12-bit ■ 最高転送レート 100kS/s 出力範囲(内部および外部基準) 内部基準 0~ +5 V, 0~ +10 V 外部基準 0~ x V @ x V (-10 ≦ x ≦ 10) 精度 INLE ±1 LSB DNLE ±1 LSB (モノトニック) オフセットエラー ±1 LSBに調整可能 ゲインエラー ±1 LSBに調整可能 ダイナミック性能 スルーレートセトリングタイム 10 V/μs2μs~ FSRの0.01% ■ ドリフト 10 ppm/℃ ■ 駆動能力 ±10mA ■ 出力インピーダンス 最大0.1 Ω

デジタル入出力

入力点数 16 入力電圧 Low 最大0.4 V High 最小2.4 V 入力負荷 Low 最大0.4 V @ -0.2 mA High 最小2.7 V @ 20 μA 出力点数 16

出力電圧 LowHigh 最大0.4 V @ +8.0 mA (sink)最小2.4 V @-0.4 mA(source)

カウンタ/タイマ

■ カウンタチップ 82C54または互換品 ■ カウンタ 3点: 2点は32 bitプログラマブルペーサに固定: 1点はユーザ アプリケーション用 ■ 解像度 16 bit ■ 互換性 TTLレベル ■ ベースクロック Channel 2: Channel 1から入力を取得 Channel 1: 10 MHz Channel 0: ソフトウェアにより内部100kHzか外部クロック (最大10 MHz)を選択 ■ 最大入力周波数 10 MHz クロック入力 Low 最大0.8 V High 最小2.0 V ゲート入力 LowHigh 最大0.8 V最小2.0 V カウンタ出力 LowHigh 最大0.5 V @ +24 mA最小2.4 V @ -15 mA

(15)

PCI-1718HDU

PCI-1718HGU

オーダーインフォメーション

■ PCI-1718HDU ユニバーサルPCIバス、12 bit、マルチファンクションカード 、 ユーザーズマニュアル、ドライバCD-ROM(ケーブル無し) ■ PCI-1718HGU ユニバーサルPCIバス、12 bit、高ゲインマルチファンクション カード、ユーザーズマニュアル、ドライバCD-ROM(ケーブル無し) ■ PCL-10120-1 20 pinフラットケーブル、1.0 m ■ PCL-10120-2 20 pinフラットケーブル、2.0 m ■ PCL-10137-1 DB37ケーブルアッセンブリ、1.0 m ■ PCL-10137-2 DB37ケーブルアッセンブリ、2.0 m ■ PCL-10137-3 DB37ケーブルアッセンブリ、3.0 m ■ PCLD-8115 DB37配線端子板

ピン配置

ブロックダイアグラム

詳細

プラグアンドプレイ PCI-1718HDU/HGUは、PCIバスとカードとのインタフェースにPCIコントローラを使用 しています。コントローラはPCIバスRev 2.2に完全対応で、ベースアドレスおよび割り込み といったバス関連の構成設定は、ソフトウェアにより自動管理されます。ジャンパやスイッチ による設定は必要ありません。 自動チャネル/ゲイン検索 PCI-1718HDU/HGUは自動チャネル/ゲイン検索回路を備えています。回路はサンプリング 中、ソフトウェアで実行するよりもはるかに効率的にマルチプレクサの切り替えを制御 します。チャネル毎のゲイン値はオンボードのSRAMに格納されます。これにより各チャネル のゲイン値が異なっていても、複数チャネルの高速サンプリングが可能となります。 オンボードFIFOメモリ

PCI-1718HDU/HGUは1 KまでのA/Dサンプルを保存できるオンボードFIFO (First In First Out)メモリバッファを搭載しています。これはWindowsシステム上で、より安定した 連続高速データ転送を可能にする重要な機能です。 BoardID™スイッチ PCI-1718HDU/HGUは、複数枚の同一のPCIカードが1台のPCにインストールされた 場合、各カードのユニークなIDを定義するためのBoardID™ DIPスイッチを内蔵して います。複数枚の同じPCIカードを搭載したシステムを構築する場合、BoardIDスイッチ は非常に便利です。BoardIDスイッチの調整設定により、ハードウェア構成およびソフト ウェアプログラミング中に、容易に各カードを識別しアクセスすることができます。 3 4 18 5 6 7 8 10 11 12 13 14 15 9 16 17 1 19 2 22 23 37 24 25 26 27 29 30 31 32 33 34 28 35 36 20 21 A/D S2 A/D S3 Counter 0 OUT A/D S4 A/D S5 A/D S6 A/D S7 A.GND V.REF S0* +12 V S2* D.GND A.GND NC Counter 0 CLK A/D S0 +5V A/D S1 A/D S10 A/D S11 Counter 0 GATE A/D S12 A/D S13 A/D S14 A/D S15 A.GND DA0.OUT DA0.VREF S1* S3* D.GND A.GND EXT .TRIG A/D S8 PACER A/D S9 3 4 18 5 6 7 8 10 11 12 13 14 15 9 16 17 1 19 2 22 23 37 24 25 26 27 29 30 31 32 33 34 28 35 36 20 21 A/D H2 A/D H3 Counter 0 OUT A/D H4 A/D H5 A/D H6 A/D H7 A.GND V.REF S0* +12 V S2* D.GND A.GND NC Counter 0 CLK A/D H0 +5V A/D H1 A/D L2 A/D L3 Counter 0 GATE A/D L4 A/D L5 A/D L6 A/D L7 A.GND DA0.OUT DA0.VREF S1* S3* D.GND A.GND EXT .TRIG A/D L0 PACER A/D L1

CN 3(Differential)

CN 3(Single ended)

CN 1

CN 2

S0/S1 is NC, and S2/S3 is AGND for PCI-1718HGU

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 D/O 0 D/O 2 D/O 4 D/O 6 D/O 8 D/O 10 D/O 12 D/O 14 D.GND + 5V D/O 1 D/O 3 D/O 5 D/O 7 D/O 9 D/O 11 D/O 13 D/O 15 D.GND + 12V 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 D/I 0 D/I 2 D/I 4 D/I 6 D/I 8 D/I 10 D/I 12 D/I 14 D.GND + 5V D/I 1 D/I 3 D/I 5 D/I 7 D/I 9 D/I 11 D/I 13 D/I 15 D.GND + 12V

一般仕様

■ I/Oコネクタ アナログ入出力用37 pin DSUBメス x1、 デジタル入出力用20 pinボックスヘッダ x2 ■ 寸法 175 x 100 mm (6.9” x 3.9”) 消費電力 標準最大 +5 V @ 850 mA+5 V @ 1 A 温度 動作時保管時 0~60 ℃ (32~158 ℉)-20~70 ℃ (-4~158 ℉) 湿度 動作時保管時 5~ 85%RH 結露なし(IEC 68-1、2、3参照)5~ 95%RH 結露なし(IEC 68-1、2、3参照) 認証 CE certified

(16)

PCI-1741U

16ビット、200kS/sマルチファンクション

(廉価版)データ収集カード

特長

■ 16 bit高解像度 ■ 200 kS/sのサンプリングレート ■ 自動キャリブレーション機能 ■ 16点シングルエンド、8点差動、または組み合わせのアナログ入力 ■ ユニポーラ/バイポーラの入力範囲 ■ アナログ入力用1 KサンプルのFIFO ■ ユニバーサルPCIバス(3.3 Vまたは5 V PCIバス信号をサポート) ■ BoardID™スイッチ

仕様

アナログ入力

■ チャネル数 16点シングルエンド、8点差動、またはその組み合せ ■ 解像度 16 bit ■ オンボードFIFO 1 Kサンプル ■ サンプリングレート 最高200 kS/s 入力範囲および ゲインリスト ゲイン 0.5 1 2 4 8 ユニポーラ N/A 0~10 0~5 0~2.5 0~1.25 バイポーラ ±10 ±5 ±2.5 ±1.25 ±0.625 PGA用帯域幅 ゲイン 0.5 1 2 4 8 帯域幅 4.0 MHz 4.0 MHz 2.0 MHz 1.5 MHz 0.65 MHz ■ コモンモード電圧 最大±11 V(動作時) ■ 最大入力電圧 ±20 V(保護) ■ 入力保護 30Vp-p ■ 入力インピーダンス 100 MΩ/10pF(Off); 100 MΩ/100pF(On) 精度 DC DNLE ±1 LSB INLE ±1 LSB ゼロ(オフセット)エラー ±1 LSBに調整可能 ゲイン 0.5 1 2 4 8 ゲインエラー(% FSR) 0.03 0.02 0.02 0.03 0.04 AC THD -90 dB ENOB 13.5 bits クロック および トリガ入力 トリガ入力 ソフトウェア、オンボードプログラマブルペーサ、外部 A/Dペーサ クロック 最高200 kHz; 最低2.328 mHz

デジタル入出力

■ 入力点数 16 ■ 出力点数 16 ■ ポート数 2 入力電圧 LowHigh 最大0.4 V最小2.0 V 出力電圧 Low 最大0.5 V @ +24 mA(sink) High 最小2.4 V @ -15 mAsource) High 最小2.0 V

アナログ出力

■ 出力点数 1 ■ 解像度 16 bit ■ 動作モード 単出力 ■ スループット PCに依存、ソフトウェアアップデート(ダイレクトAO) 出力範囲(内部 および外部基準) 内部基準 0~ +5 V, 0~ +10 V, -5~ +5 V,-10~ +10 V 外部基準 0~ +x V@ +x V (-10.x.10)-x~ +x V@ +x V (-10.x.10) 精度 DC DNLE: ±1LSB (モノトニック) INLE: ±1LSB ゼロ(オフセット)エラー: ±1 LSBに調整可能 ゲイン(フルスケール)エラー: ±1 LSBに調整可能 ダイナミック性能 セトリング タイム 5μs (FSRの4 LSBまで) スルーレート 20 V/μs ■ ドリフト 10 ppm/℃ ■ 駆動能力 ±20 mA ■ 出力インピーダンス 最大0.1 Ω

カウンタ/タイマ

■ カウンタチップ 82C54または互換品 ■ カウンタ 3点: 2点は32-bitプログラマブルペーサに固定: 1点はユーザ アプリケーション用 ■ Counter 0 16 bitカウンタ

■ Counter 1, 2 A/D変換用32 bitクロック除算のペーサクロックとして カスケード接続 ■ 解像度 16 bit ■ 互換性 TTLレベル ■ ベースクロック Channel 2: Channel 1から入力を取得 Channel 1: 10 MHz Channel 0: ソフトウェアにより内部100kHzか外部クロック (最大10 MHz)を選択 クロック入力 LowHigh 最大0.8 V最小2.0 V ゲート入力 Low 最大0.8 V High 最小2.0 V カウンタ出力 Low 最大0.5 V @ +24 mA(sink) High 最小2.4 V @ -15 mA(source)

(17)

PCI-1741U

AI0

AI2

AI4

AI6

AI8

AI10

AI12

AI14

AIGND

AO0_REF

AO0_OUT

AOGN D

DI0

DI2

DI4

DI6

DI8

DI10

DI12

DI14

DGND

DO0

DO2

DO4

DO6

DO8

DO10

DO12

DO14

DGND

CNT0_CLK

CNT0_OUT

CNT0_G ATE

+12V

68

67

66

65

64

63

62

61

60

59

58

57

56

55

54

53

52

51

50

49

48

47

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

AI1

AI3

AI5

AI7

AI9

AI11

AI13

AI15

AIGND

AO1_REF

AO1_OUT

AOGN D

DI1

DI3

DI5

DI7

DI9

DI11

DI13

DI15

DGND

DO1

DO3

DO5

DO7

DO9

DO11

DO13

DO15

DGND

PACER_OUT

TRG_GA TE

EXT_TRG

+5V

ピン配置

オーダーインフォメーション

■ PCI-1741U 200 kS/s、16-bit、廉価版高解像度マルチファンクションカード、 ユーザーズマニュアル、ドライバCD-ROM(ケーブル無し) ■ PCI-1741S PCI-1741U、PCLD-8710、PCL-10168のセット ■ PCLD-8710 DINレール取付用CJC回路付配線端子板(ケーブル無し) ■ PCL-10168 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、1.0 m ■ PCL-10168-2 68 pin SCSI-IIケーブル、両端オス、ノイズ低減シールド付、2.0 m ■ ADAM-3968 DINレール取付用68 pin SCSI-II配線端子板

詳細

プラグアンドプレイ PCI-1741Uは、PCIバスとカードとのインタフェースにPCIコントローラを使用しています。 コントローラはPCIバスRev 2.2に完全対応で、ベースアドレスおよび割り込みといった バス関連の構成設定は、ソフトウェアにより自動管理されます。ジャンパやスイッチに よる設定は必要ありません。 自動チャネル/ゲイン検索 PCI-1741Uは自動チャネル/ゲイン検索回路を備えています。内蔵された補正回路が アナログ入力およびアナログ出力チャネルのゲインとオフセットエラーを訂正します ので、外部機器やユーザによる調整の必要はありません。 オンボードFIFOメモリ

PCI-1741Uは1 KまでのA/Dサンプルを保存できるオンボードFIFO (First In First Out) メモリバッファを搭載しています。これはWindowsシステム上で、より安定した連続高速 データ転送を可能にする重要な機能です。 BoardID™スイッチ PCI-1741Uは、複数枚の同一のPCIカードが1台のPCにインストールされた場合、各カード のユニークなIDを定義するためのBoardID™ DIPスイッチを内蔵しています。複数枚の同じ PCIカードを搭載したシステムを構築する場合、BoardIDスイッチは非常に便利です。BoardID スイッチの調整設定により、ハードウェア構成およびソフトウェアプログラミング中に、 容易に各カードを識別しアクセスすることができます。

ブロックダイアグラム

一般仕様

■ I/Oコネクタ 68 pin SCSI-IIメス ■ 寸法 175 x 100 mm (6.9” x 3.9”) 消費電力 標準最大 +5 V @ 850 mA, +12 V @ 600 mA+5 V @ 1 A, +12 V @ 700 mA 温度 動作時 0~60 ℃ (32~158 ℉) (IEC68-2-1、2参照) 保管時 -20~70 ℃ (-4~158 ℉) ■ 相対湿度 5~ 95%RH 結露なし(IEC 68-2-3参照) ■ 認証 CE

(18)

PCI-1713

12ビット、100 kS/s、32 ch絶縁アナログ入力カード

特長

■ 2500 VDCの絶縁保護 ■ 32点シングルエンド、16点差動、または組み合わせのアナログ入力 ■ 12 bit解像度のA/D変換 ■ A/D変換は100 kHzまでのサンプリングレートをサポート ■ 入力チャネル毎にプログラマブルゲインをサポート ■ 自動チャネル/ゲイン検索 ■ オンボードで4 KサンプルFIFOのバッファ ■ ソフトウェア、内部、外部ペーサトリガをサポート

アナログ入力

■ チャネル数 32点シングルエンドまたは16点差動(ソフトウェアによる 構成設定) ■ 解像度 12 bit ■ オンボードFIFO 4 Kサンプル ■ 変換時間 2.5 μs ■ 入力範囲 バイポーラ: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V (ソフトウェアによる構成設定) ユニポーラ: 0~ 10 V, 0~ 5 V, 0~ 2.5 V, 0~ 1.25 V ■ 最大入力過電圧 ±30 V コモンモード除去比(CMRR) ゲイン CMRR 0.5, 1 75dB 2 80dB 4 84dB 8 84dB ■ サンプリングレート 最高100 kS/s 精度(ゲインに依存) ゲイン 精度 0.5, 1 FSRの0.01% ±1LSB 2 FSRの0.02% ±1LSB 4 FSRの0.02% ±1LSB 8 FSRの0.04% ±1LSB ■ 直線性誤差 ±1 LSB ■ 入力インピーダンス 1 GΩ ■ トリガモード ソフトウェア、オンボードプログラマブルペーサ、外部 ■ トリガ入力 TTLレベル ■ ドリフト 標準30 PPM /℃ ( 0~ 60 ℃ )

仕様

プログラマブルタイマ/カウンタ

■ カウンタチップ 82C54または互換品 ■ カウンタ 3点、16 bit 2点はプログラマブルペーサに固定、1点は未使用 ■ タイマ 32 bitプログラマブルタイマ ■ タイムベース Channel 1: 10 MHz Channel 2: Channel 1から入力を取得 Channel 0: 未使用

一般仕様

■ I/Oコネクタ 37 pin DSUBメス

■ 寸法 175 mm x 100 mm (6.9” x 3.9”) ■ 消費電力 +5 V @ 850 mA (標準), +5 V @ 1.0 A (最大) ■ 動作温度 0~ +60 ℃ (32~ 140 ℉) (IEC 68-2-1、2参照) ■ 保管温度 -20~ +70 ℃ (-4~ 158 ℉) ■ 動作湿度 5~ 95 % RH 結露なし(IEC 68-2-3参照) ■ MTBF 85,310時間以上 @ 25 ℃、接地、固定環境

(19)

PCI-1713 block diagram

Isolation Isolation Isolation PCI Target Controller

Address Bus AddressDecoder

10 MHz OSC Counter 1 Counter 2 Pacer Gain Code Generator ADC Control Logic Channel Code Generator Multiplexer 32 S.E. or 16 Diff PGIA Isolation EXT_TRG Data Bus INT INT Generator +

PC

BI

us

12 bit A/D Converter AI 0 AI 1 AI31 Channel Code 1 2 20 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 19 19 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 AI0 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11 AI12 AI13 AI14 AI15 GND GND GND GND AI16 AI18 AI20 AI22 AI24 AI26 AI28 AI30 EXT_TRG AI17 AI19 AI21 AI23 AI25 AI27 AI29 AI31

詳細

プラグアンドプレイ PCI-1713は、PCIバスとカードとのインタフェースにPCIコントローラを使用しています。 コントローラはPCIバスRev 2.1に完全対応で、ベースアドレスおよび割り込みといった バス関連の構成設定は、ソフトウェアにより自動管理されます。 柔軟な入力タイプと範囲設定 PCI-1713は自動チャネルゲイン/検索回路を備えています。回路はサンプリング中、マルチ プレクサの切り替えを制御するよう設計されています。対応する入力電圧の範囲の条件 により、チャネル毎に異なるゲイン値を設定できます。こうして設定されたゲイン値は オンボードのSRAMに格納されます。こうした柔軟なデザインにより、データ収集に求め られる複数チャネルの高速サンプリングが可能となります。 高速データ収集 PCI-1713はに100 kサンプル/秒までのサンプリングレートを提供します。ボード上に4 K までのA/Dサンプルを保存できるFIFOバッファを搭載しており、FIFOサイズが半分を超える と割り込みを発生させます。この機能によりWindowsシステム上でも、連続で高速のデータ 転送と安定した動作が提供されます。 ソフトウェア、内部および外部ペーサトリガをサポート PCI-1713はA/D変換用に3つのトリガモードをサポートしています。: ソフトウェアトリガ、 内部ペーサトリガおよび外部ペーサトリガです。ソフトウェアトリガは、ユーザが必要な ときサンプルを取得をします。: 内部ペーサトリガは連続で高速のデータ収集が行えます。: PCI-1713はさらに外部機器からのトリガソースによる同期サンプリングも可能です。 絶縁保護の要求を満たします PCI-1713は入力とPCIバス間で、PCと周辺危機器を入力ラインからの高電圧による損傷を 保護するために、2500 VDCの絶縁保護を提供しています。経費を意識しているユーザに とって、柔軟性、安定性、高レベルの絶縁保護のデータ収集システムは理想的といえます。

ピン配置

オーダーインフォメーション

■ PCI-1713 100 kS/s、12-bit、32点絶縁アナログ入力カード、ユーザーズ マニュアル、ドライバCD-ROM(ケーブル無し) ■ PCLD-881B PCI-1713用配線端子板(ケーブル無し) ■ ADAM-3937 DINレール取付用DB37 SCSI-II配線端子板 ■ PCL-10137-1 DB37ケーブルアッセンブリ、1.0 m ■ PCL-10137-2 DB37ケーブルアッセンブリ、2.0 m ■ PCL-10137-3 DB37ケーブルアッセンブリ、3.0 m

PCI-1713

(20)

PCI-1714

PCI-1714UL

30 MS/s、4 ch同時サンプリングアナログ入力カード

10 MS/s、4 ch同時サンプリングアナログ入力カード

特長

■ 32 bit PCIバスマスタリングデータ転送 ■ 12 bitのA/Dコンバータは最高30 MHzのサンプリングレートをサポート ■ 4点シングルエンドアナログ入力 ■ 入力チャネル毎にプログラマブルゲインをサポート ■ オンボードで32 K(PCI-1714)サンプルFIFOのバッファ ■ 4個のA/Dコンバータによる同時サンプリング ■ 複数のA/Dトリガモード ■ プログラマブルペーサ/カウンタ ■ 自動キャリブレーション機能 ■ ユニバーサルPCIバス(PCI-1714ULのみ) ■ BoardID™スイッチ(PCI-1714ULのみ)

アナログ入力

■ チャネル数 4点シングルエンド ■ 解像度 12 bits ■ オンボードFIFO PCI-1714: 32 K サンプル PCI-1714UL: 8 Kサンプル ■ サンプリングレート PCI-1714: 最高30 MS/s PCI-1714UL: 最高10 MS/s ■ 入力範囲およびゲインリスト ゲイン 1 2 5 10 範囲 ±5 V ±2.5 V ±1 V ±0.5 V ■ ドリフト ゲイン 1 2 5 10 ゼロ(µV /℃) ±200 ±100 ±40 ±20 ゲイン(ppm /℃) ±30 ±30 ±30 ±30 ■ PGA用小信号帯域幅 ゲイン 1 2 5 10 帯域幅(-3dB) 7 MHz 7 MHz 7 MHz 7 MHz ■ 最大入力過電圧 ±15 V ■ サージ保護 30 Vp-p ■ 入力インピーダンス 50/1 M/Hi Zジャンパ選択可能/100 pF ■ トリガモード ソフトウェア、ペーサ、ポストトリガ、プレトリガ、遅延トリガ、 アバウトトリガ ■ 精度 DC DNLE ±1 LSB (全て配線: 12 bit保証) INLE ±2 LSB オフセットエラー ±1 LSBに調整可能 ゲインエラー ±1 LSBに調整可能 AC SINAD S/(N+D) 66 dB (Hi Z) ENOB 10.67 bit (Hi Z) THD -73 dB (Hi Z)

仕様

カウンタ/タイマ

外部クロック1 論理レベル TTL (Low: 最大0.8 V、High: 最小2.0 V) 入力インピーダンス 50 Ω 入力電対 DC 周波数 PCI-1714: 最高30 MHz PCI-1714UL: 最高10 MHz 外部クロック0 論理レベル 5.0V peak to peak正弦波 入力インピーダンス Hi Z 入力電対 AC 周波数 PCI-1714: 最高30 MHz PCI-1714UL: 最高10 MHz 外部トリガ0 論理レベル TTL (Low: 最大0.8 V、High: 最小2.0 V) 入力インピーダンス Hi Z 入力電対 DC 外部アナログ トリガ 入力 範囲 アナログ入力の範囲による 解像度 8 bit 周波数 最高1 MHz

一般仕様

■ I/Oコネクタ アナログ入力: BNCコネクタ x4 外部クロックおよびトリガ: PS2コネクタ x1 ■ 寸法 137 x 107 mm (5.4” x 4.2”) ■ 消費電力 +5 V @ 850 mA ; +12 V @ 600 mA (標準), +5 V @ 1 A ; +12 V @ 700m (最大) ■ 動作温度 0~ 70 ℃ (32~158 ℉) ■ 保管温度 -20~ 85 ℃ (-4~ 185 ℉) ■ 相対湿度 5~ 95%RH 結露無し(IEC 68-2-3参照) ■ 認証 CE

(21)

詳細

32 bit PCIバスマスタリングDMAデータ転送 PCI-1714およびPCI-1714ULは、高速データ転送のPCIバスマスタリングDMAをサポート しています。PCのメモリの一部を用いて、CPUを介さずにバスマスタリングデータ転送を 行うので、CPUはデータ分析や画像処理といった重要度の高いタスクに専念できます。この 機能を使えば、データを失うことなく最高速ですべてのI/O機能を同時に実行できます。 同時サンプリングのために4個のA/Dコンバータ PCI-1714およびPCI-1714ULは、4点のアナログ入力チャネルそれぞれに専用のA/D コンバータを備えていますので、同時サンプリングができます。入力の時間関係が重要 な場合、この特徴は同時にサンプリングすることを可能にします。 ソフトウェア、内部および外部ペーサトリガをサポート PCI-1714およびPCI-1714ULはA/D変換用に3つのトリガモードをサポートしています。 : ソフトウェアトリガ、内部ペーサトリガおよび外部ペーサトリガです。ソフトウェアトリガ は、ユーザが必要なときサンプルを取得をする一方、内部ペーサは、プログラムで設定 した周期でサンプリングのトリガとなってCPUリソースを抑えます。外部ペーサは外部 の機器と接続してトリガを使用します。 オンボードFIFOメモリ

PCI-1714は32 K(PCI-1714ULは8 K)までのA/Dサンプルを保存できるオンボードFIFO (First In First Out)メモリバッファを搭載しています。これはWindowsシステム上で、より 安定した連続高速データ転送を可能にする重要な機能です。 自動キャリブレーション機能 PCI-1714およびPCI-1714ULはソフトウェアによる自動キャリブレーション機能を提供して います。外部機器やユーザによる調整の必要はありません。ユーザがキャリブレーション を行うのに便利です。

PCI-1714

PCI-1714UL

オーダーインフォメーション

■ PCI-1714 30 MHz、4 ch同時アナログ入力カード、ユーザーズマニュアル、 ドライバCD-ROM(PCL-10901-1付き) ■ PCI-1714UL 10 MHz、4 ch同時アナログ入力カード、ユーザーズマニュアル、 ドライバCD-ROM(PCL-10901-1付き) ■ ADAM-3909 DINレール取付用DB-9配線端子板 ■ PCL-10901-1 PS2 to DB9ケーブル、1 m ■ PCL-10901-3 PS2 to DB9ケーブル、3 m ■ PCL-1010B-1 BNC to BNCケーブル、1 m

ピン配置

ブロックダイアグラム

オンボードPS2コネクタ













Pin1 DescriptionEXT TRIG 0 2 NC 3 EXT CLK 0+ 4 GND 5 EXT CLK 0-6 EXT CLK 1 DB9ケーブルコネクタ

1 2 3 4 5

6 7 8 9

Pin Description 1 EXT TRIG 0 2 NC 3 EXT CLK 0+ 4 GND 5 EXT CLK 0-6 EXT CLK 1 7 GND 8 GND 9 GND

(22)

PCI-1747U

16ビット、250 kS/s、64 chアナログ入力カード

特長

■ 16 bitの高解像度 ■ 250 kS/sのサンプリングレート ■ 64点シングルエンド、32点差動、または組み合わせのアナログ入力 ■ 自動キャリブレーション機能 ■ ユニポーラ/バイポーラの入力範囲 ■ オンボードで1 KサンプルFIFOのバッファ ■ バスマスタリングデータ転送 ■ ユニバーサルPCIバス ■ BoardID™スイッチ

仕様

カウンタ/タイマ

■ カウンタチップ 82C54 or equivalent ■ カウンタ 3点: 2点は32-bitプログラマブルペーサに固定: 1点はユーザ アプリケーション用 ■ 解像度 16 bit ■ ベースクロック Channel 2: Channel 1から入力を取得 Channel 1: 10 MHz Channel 0: 内部100 kHzか ■ Counter 0 16 bitカウンタ

■ Counter 1, 2 A/D変換用32 bitクロック除算のペーサクロックとして カスケード接続

一般仕様

■ バス ユニバーサルPCI ■ I/Oコネクタ 68 pin SCSI-IIメス ■ 寸法 175 x 100 mm (6.9” x 3.9”) ■ 消費電力 標準: +5 V @ 850 mA +12 V @ 600 mA 最大: +5 V @ 1 A +12 V @ 700 m A ■ 温度 動作時: 0~ 60 ℃ (32~ 158 ℉) (IEC 68-2-1、2参照) 保管時: -20~ 70 ℃ (-4~ 185 ℉) ■ 相対湿度 5~ 95%RH 結露無し(IEC 68-2-3参照) ■ 認証 CE certified

アナログ入力

■ チャネル数 64点シングルエンド、323点差動、またはその組み合せ ■ 解像度 16 bit ■ オンボードFIFO 1 Kサンプル ■ サンプリングレート 最高250 kS/s 入力範囲および ゲインリスト ゲイン 0.5 1 2 4 8 ユニポーラ N/A 0~10 0~5 0~2.5 0~1.25 バイポーラ ±10 ±5 ±2.5 ±1.25 ±0.625 PGA用帯域幅 ゲイン 0.5 1 2 4 8 帯域幅 4.0 MHz 4.0 MHz 2.0 MHz 1.5 MHz 0.65 MHz ■ コモンモード電圧 最大±11 V(動作時) ■ 最大入力電圧 ±20 V ■ 入力保護 30 Vp-p ■ 入力インピーダンス 100 MΩ/10pF(Off); 100 MΩ/100 pF(On) 精度 DC DNLE: ±1 LSB INLE: ±1 LSB ゼロ(オフセット)エラー: ±1 LSBに調整可能 ゲイン 0.5 1 2 4 8 ゲインエラー(% FSR) 0.03 0.02 0.02 0.03 0.04 AC THD: -90 dB ENOB: 13.5 bits クロックおよび トリガ入力 トリガ モード ソフトウェア、オンボードプログラマブルペーサ、外部 A/Dペーサ クロック 最高250 kHz; 最小2.328 mHz

参照

関連したドキュメント

① 要求仕様固め 1)入出力:入力電圧範囲、出力電圧/精度 2)負荷:電流、過渡有無(スリープ/ウェイクアップ含む)

The concept of enrichment over a monoidal category is well known, and enriching over the category of categories enriched over a monoidal category is defined, for the case of

5 WAKE High voltage digital input pin to switch the part from sleep− to standby mode.. 6 INH

Power dissipation caused by voltage drop across the LDO and by the output current flowing through the device needs to be dissipated out from the chip. 2) Where: I GND is the

Lout_H DC−DC External Inductor Lout_L DC−DC External Inductor Cout Output Capacitor VCC Card Power Supply Input Icc Current at CRD_VCC Pin Class A 5.0 V Smart Card Class B 3.0 V

The clamp capacitor in a forward topology needs to be discharged while powering down the converter. If the capacitor remains charged after power down it may damage the converter.

Control Supply Voltage Control and gate drive power for the Motion SPM 7 series is normally provided by a single 15 V DC supply connected to the module V DD and COM

• Therefore, each output voltage is its secondary peak voltage times the duty ratio of the primary bus voltage, +Bus, (neglecting diode drops and Q2’s ON voltage).. 5 V, 10 A 12 V,
