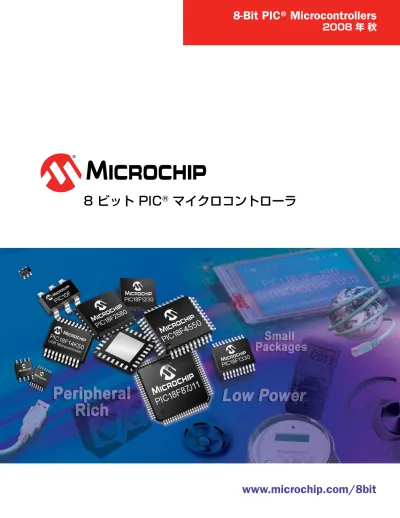

8-Bit PIC® Microcontrollers
2008 年 秋
#
1
#
in
in
8-bit
8-bit
Microcontrollers
導入は 8 つの簡単な手順で
1） MAPS 製品選択ツールおよびオンライン デザインセンターを使用 して、お客様のアプリケーションに最適な PIC マイクロコント ローラを検索 2） ウェブサイト http://sample.microchip.com から無償サンプルを 注文 3） 技術文書および MPLAB IDE を無償ダウンロード 4） ウェブサイト http://techtrain.microchip.com からオンライン セミナーを検索 5） 低価格の 8 ビット開発キットを購入 6） インターネット フォーラム、サンプルコード、アプリケーション ノート、ソフトウェア ライブラリなど、リソースを利用。ウェブ サイト http://forum.microchip.com でユーザー同士の情報交換 7） お客様自身でアプリケーションをカスタマイズ 8） 世界に広がる営業ネットワーク、24 時間 365 日対応の技術 サポート マイクロチップ テクノロジーは 8 ビット マイクロコントローラの世界一のサプライヤーです。 デバイスの総出荷数は 60 億個以上。つまり、地球上のすべての人が PIC® マイクロコント ローラを 1 つ手にした計算になります。手ごろなソリューション
マイクロチップの優位性
マイクロチップでは、400 種を超える マイクロコントローラ （MCU） 製品から、 8 ビット M C U の広動作範囲に対応 す る ソリューションを提供しています。 マイクロチップは営業および販売ネット ワークを世界中に備え、柔軟性の高い メモリ技術や使用しやすい開発ツール、 包括的な技術文書、設計サポートを提供 しています。 マイクロチップから 60 億を超えるマイクロコントローラが世界中に 出荷され、1990 年以後、60 万セットを数える開発システムが利用さ れてきました。この実績に基づいて PIC® マイクロコントローラは世 界標準の地位を獲得しました。8 ビット マイクロコントローラのマーケット リーダー
マイクロチップの 8 ビット PIC マイクロコントローラ ソリューションがすぐに導入できる 8 つの理由 ■ マイクロチップが提供する 8 ビット PIC マイクロコントローラは 250 種以上■ MAPS （Microchip Advanced Part Selector） ツールでマウスを
クリックするだけで、お客様のアプリケーションに最適な MCU を 検索 ■ MPLAB® IDE は無償でダウンロードできて、マイクロチップの 8 ビット、16 ビット、32 ビットのマイクロコントローラ全製品に 使用可 ■ 種類豊富な開発ツールを低価格で使用、プロトタイピング工程を スピードアップ ■ ピンおよびコードの高互換性により、PIC マイクロコントローラの 移行が容易 ■ 業界最短レベルのリードタイム、豊富な製品の高い入手性 ■ マイクロチップは、USB、LCD、CAN、イーサーネット、キャパ シティブ タッチ センサーを 8 ビット製品で使用できる唯一の メーカー ■ 高い製品価値と、低い総システム コスト
1
8-bit PIC® Microcontroller Solutions
製品に組み込まれた信頼性
なぜマイクロチップ製品が選ばれるのか。 8 ビット PIC® マイクロコントローラは非常にパワフル。さまざまな アプリケーションに対応可能でかつ、お客様が簡単に設計できます。 機能を強化し、開発期間を短縮し、お客様のリスク削減に努めることで、 高い信頼を獲得した製品をご使用いただき、お客様に安心して新製品の 開発に取り組んでいただけます。優れた統合性
プロジェクトを最適化する
マイクロチップが提供する充実の製品ラインナップは、シンプルなデジ タル製品から高機能のアナログ モジュールまで、アナログとデジタル を統合した最適なペリフェラルを備えています。これらのペリフェラル を統合的に使用することで、コンポーネント数を最小限に抑え、信頼性 を高め、最終的には総システム コストが削減できます。 メリット ■ 命令とデータを別のバス上で処理し、動作速度および全体のパフォー マンスを向上 ■ 業界最高レベルのデータ保持力および耐久性を備えたフラッシュ メモリ ■ リモート プログラム機能を備えた自己書き込みフラッシュ ■ 安全な不揮発性メモリで実現されるデータ変更を頻繁に行うための データ EEPROM ■ 多様なパッケージ仕様およびピン数オンチップ ペリフェラルの機能：
通信プロトコル ■ RS-232/RS-485 ■ SPI/I2C ™ ■ USB ■ Ethernet ■ CAN ■ LIN コントロールおよびタイミング ■ キャプチャ / コンペア / PWM ■ カウンタ / タイマPIC
®マイクロコントローラの概要
お客様のアプリケーションに最適な製品は MAPS （Microchip Advanced Part Selector） や DTS （Development Tool Selector） での検索が 便利です。
サポート
いつでもお客様をサポート
お客様の設計にマイクロチップの 24 時間 365 日対応の技術サポート をぜひご利用ください。 世界 50 ヶ所以上の営業所や正規販売代理店には、数百人のフィールド アプリケーション エンジニアがお客様をサポートしています。標準の コードを備えたライブラリ、リファレンスデザイン、アプリケーション ノート、セミナーにはオンラインでアクセスできます。また、マイクロ チップのリージョナル トレーニング センターへの申し込みも受けて 付けており、お客様のの要求、多様なアプリケーションに対応しています。品質
設計に求められる高信頼性
マイクロチップはこれまで、製品の納期における高い信頼性を確保し 続けてきた実績があります。半導体製品における品質管理システムと しては、2002 年に ISO/TS-16949 の認証を、開発ツールの品質 システムでは 2000 年に ISO-9001 認証を取得しています。 ディスプレイ ドライバ ■ LED、LCD アナログ ペリフェラル ■ アナログ / デジタル コン バータ ■ オペアンプ、コンパレータ ■ オシレータ ■ 電圧検出器 ■ 電圧レギュレータ ■ 電圧基準 ■ 温度センサ ■ タッチ センサ製品の移行
互換性はコードの再利用に必要不可欠です。マイクロチップでは、製品ファミリに 共通のソケット、ソフトウェアおよびペリフェラルで高い互換性を保ち、ピン配置 を含む共通のプラットフォームを提供しています。スケーラビリティ
移行の計画
マイクロチップでは、低リスクの開発環境を提供することを課題として おり、PIC マイクロコントローラ ファミリはその製品群の中でも特に 移行が容易です。PIC マイクロコントローラ製品同士で移行を行うこと によって、使用中のハードウェア、ソフトウェア、技術的な開発環境へ の影響を最小限に抑え、将来的なコスト削減、機能拡張、開発途中での 変更が容易になるなどの利点があります。 8 ビット PIC マイクロコントローラ ファミリは、アーキテクチャの異なる 製品であっても、コードおよび規定のピン配置内で高い互換性があり ます。ソフトウェアの開発や設計ツールへの投資が不要になり、異なる PIC マイクロコントローラ間でシームレスなマイグレーションが実現 できます。プログラミング オプション
フィールド アップグレード
オンボード プログラミング
ファクトリ プログラミング
セルフライト フラッシュには、フラッシュ プログラム メモリにリモートでアップグ レードを可能にするセルフプログラミング 機能があります。インターネットやモデム から RF、赤外線に至るさまざまなリモート 媒体を介してアップデートできます。ICSP ™（In-Circuit Serial Programming ™） を使用して、製品を実装基板にはんだ付け 後に PIC マイクロコントローラをプログラム できます。この方法では、たった 2 本の I/O ピンを使用するだけで、ほぼすべてのデバ イスで効率的にフィールド アップグレード が実行できます。
QTP （Quick Turn Programming） および SQTP （Serialized Quick Turn Programming） サービス
では、決まったコードをお持ちで、量産を予定して いるお客様は、工場にて直接デバイスにプログラム をした製品が注文できます。SQTP では、乱数また は擬似乱数で各デバイスをシリアライズし、主に、 エントリー コード、パスワードまたは ID ナンバー として使用されます。 主な略語：
ADC = A/D = Analog-to-Digital Converter （アナログ / デジタル コンバータ） CAN = Controller Area Network （コントローラ エリア ネットワーク） CCP = Capture/Compare/PWM module
（キャプチャ / コンペア / PWM モジュール）
CSM = Capacitive Sensing Module（キャパシティブ センサー モジュール） CTMU = Charge Time Measurement Unit（充電時間測定器）
DTS = Development Tools Selector（開発ツール セレクタ） ECCP = Enhanced Capture /Compare/PWM module
（エンハンスド キャプチャ / コンペア / PWM モジュール） EUSART = Enhanced USART（エンハンスド USART）
ICSP = In-Circuit Serial Programming（インサーキット シリアル プログラミング） IDE = Integrated Development Environment（統合開発環境）
LCD = Liquid Crystal Display（液晶ディスプレイ） LED = Light Emitting Diode（発光ダイオード）
LIN = Local Interconnect Network（ローカル インターコネクト ネットワーク） MAPS = Microchip Advanced Parts Selector
（マイクロチップ アドバンスド パーツ セレクタ）
MCU = Microcontroller Unit（マイクロコントローラ ユニット） MIPS = Million Instructions Per Second（100 万命令 / 秒） MSSP = Master Synchronous Serial Port（SPI/I2C）
（マスタ シンクロナス シリアル ポート（SPI/I2C）） PWM = Pulse Width Modulation（パルス幅変調）
QFN = Quad Flat No-leads package（クワッド フラット ノーリード パッケージ） QTP = Quick Turn Programming（クイック ターン プログラミング）
RISC = Reduced Instruction Set Computer（縮小命令セット コンピュータ） S/R Latch = Set/Reset Latch（セット / リセット ラッチ）
SPI = Serial Peripheral Interface（シリアル ペリフェラル インターフェース） SQTP = Serialized Quick Turn Programming
（シリアライズド クイック ターン プログラミング） ULPW = Ultra Low Power Wake-up（超低電力ウェークアップ） USART = Universal Synchronous/Asynchronous Receiver/Transmitter
（汎用同期非同期式伝送装置）
8-bit PIC® Microcontroller Solutions
マイクロチップの 8 ビット PIC マイクロコントローラは 3 つの製品アーキ
テクチャに分かれ、アプリケーション要件に応じてオプションが用意されて います。製品詳細は次の通りです。
ベースライン - PIC10F および PIC12F / PIC16F の一部、ミッドレンジ - PIC12F および PIC16F、ハイパフォーマンス – PIC18F と J および K シリーズ の PIC18F。 すべてのデバイス ファミリにおいて、低消費電力、高柔軟性フラッシュ プロ グラム メモリ、命令とデータで異なるバスを使用するなどの機能を備え、 シングルサイクルで命令を実行します。* 8 ビットの PIC マイクロコントローラは、コンシューマ、産業、医療、 車載など、多様なアプリケーションに対応します。
8 ビット PIC
®マイクロコントローラ アーキテクチャ
* ただし分岐命令においては、2 サイクルを必要とする場合があります。 ■ 小型化 ■ コスト重視 ■ 6 ピン ～ 40 ピン ベースラインのデバイスは 12 ビットのプログラム ワード アーキテクチャを使用し、コスト効率の高い 製品ソリューションを実現します。このアーキテクチャでは、動作電圧を低く抑えているため、バッテリ を使用したアプリケーションに最適です。この MCU の登場によって、エンジニアはこれまで使用されて こなかったバッテリ分野のアプリケーションでも使用できるようになりました。ベースラインの PIC マイクロコントローラは、コストの削減や小型化が要求される設計に対応し、使い捨てさえも可能な価格 かつ小型パッケージで提供しています。ベースラインの
アーキテクチャ
■ 5 MIPS のパフォーマンス ■ 豊富なペリフェラル セット ■ 高い対パフォーマンス比 ミッドレンジ デバイスは 14 ビットのプログラム ワード アーキテクチャを使用し、1.8V ～ 5.5V の動作電圧範囲、小型パッケージ、割り込み処理、8 レベルのハードウェア スタック、複数の A/D チャネル、EEPROM データ メモリを備え、8 ピン ～ 64 ピン パッケージで提供しています。ミッド レンジ デバイスはパッケージ オプションもペリフェラルの統合も多様です。例えば、SPI、I2C ™、 USART、LCD および A/D コンバータを始めとする一連のアナログおよびデジタル ペリフェラルを 備えています。ミッドレンジの
アーキテクチャ
■ 高機能ペリフェラルを使用した最大 16 MIPS のパフォーマンスを実現 ■ 高機能を統合したコスト重視アプリケーションに対応した J シリーズ ■ 低消費電力、高パフォーマンス アプリケーションに対応した K シリーズ PIC18 ファミリは、16 ビットのプログラム ワード アーキテクチャで、32 レベルのスタック、8x8 の ハードウェア乗算器、複数の内部および外部割り込み対応の高度 RISC アーキテクチャです。PIC18 ファミリは、マイクロチップの 8 ビット製品群でも最も高パフォーマンスで、最大 16 MIPS までの 動作速度とリニアメモリも備えています。また、プログラミングに C 言語を使用するお客様にとって、 8 ビットで新たに設計する場合に最適なアーキテクチャで、18 ピン ～ 100 ピン パッケージから、 3V、5V の両アプリケーション対応の 150 種以上の PIC18 から製品を選択できます。PIC18 デバイス は統合にも優れ、USB、イーサーネット、タッチ センサー、LCD ディスプレイ ドライバ、CAN など、 コネクティビティやヒューマン インターフェースのペリフェラルに対応しています。マーケットへの早期 製品投入を実現するソフトウェアやアプリケーション ノートも無償で提供しています。PIC18 の
アーキテクチャ
メ モ リ （K バ イ ト ） 高パフォーマンス 8 ビット データ、16 ビット命令 機 能 ミッドレンジ 8 ビット データ、14 ビット命令 ベースライン 8 ビット データ、12 ビット命令 パフォーマンス ピン数少ピン ソリューション
マイクロチップでは、少ピンフラッシュ マイコンの製品ラインを豊富 に提供しています。これらのデバイスには、ディスクリートロジックの 置き換えが可能で使いやすい 6 ピン MCU から、アプリケーションのメ インプロセッサとして機能する高度なアナログおよび通信ペリフェラ ルを搭載した 20 ピン MCU まで多彩な製品を取り揃えています。マ イクロチップは 6 ピンの PIC10F ファミリで 8 ビット MCU の範囲を 広げています。この製品は、384 バイト ～ 764 バイトのフラッシュ メモリおよび 16 バイト ～ 24 バイトのデータ RAM メモリと基本 機能を備え、オプションとしてコンパレータ、A/D コンバータおよび フラッシュ データ メモリを用意しています。PIC16F61X ファミリ
（PIC12F609/615 および PIC16F610/616） 統合 PWM モジュール （ECCP） および高電圧の改良型 （HV） で、この ファミリは PWM 用の最もコスト効率の高い MCU です。10 ビット A/D、S/R ラッチ、コンパレータを備え、少ピンおよび小型パッケージ です。少ピンかつ小型
玩具、台所用電化製品、煙探知器、セキュリティ システムなど、私たちが 日常使用している電化製品には、少ピン MCU デバイスが多用されています。主なアプリケーション
コンシューマ 通信 産業 車載 家庭用電化製品 モーション ディテクタ サーモスタット リモート コントロール バッテリ管理 一酸化炭素および煙探知器 玩具 電話送受器 マイク制御 UART の代替品 電話送受器の表示 公益事業用メーター 携帯用機器 データ収集 モーター コントロール： ステッピング、ファン制御、 ブラシレス DC、交流誘導、 スイッチト リラクタンス 調光器 インテリジェント センサ 近接センサ キーレス エントリー タイヤ空気圧モニター ダッシュボードおよび座席制御 冷蔵庫の制御 スマートリレー 遅延タイマ 温度センサPIC10F ファミリ
（PIC10F222/220/206/204/202/200） この製品ファミリは、小型化、高パフォーマンス、超低コストが要求され、 実装スペースに制約があるアプリケーションで、これまでマイコンが 使用できなかった分野でもご利用いただけます。 ■ プロセス全体をサポート – 開発からバグ修正、最終段階での変更まで PIC10F を使用した設計なら、シリコンの変更、ボード交換といった 費用や時間が節約できます。 ■ 論理制御 – 遅延、スマート ゲート、シグナル コンディショニング、 シンプルなステートマシン、エンコーダ / デコーダ、を始めとする ディスクリートロジックに代わり、最新のソリューションを使用 した PIC10F でボードの省スペース化やコストを最適化します。 ■ インテリジェントな使い捨てデバイス – 小型化や経済的コストを考慮 して、薬剤、妊娠検査薬、透析モニタ （血糖値） などの分野の新しい アプリケーションとして最適です。 ■ 波形生成 – 555 タイマ、PWM、リモート コントロール エンコーダ、 パルス生成、プログラマブルな周波数ソース、抵抗の変化を感知 するプログラマブルなオシレータなどに使用できます。 ■ メカトロニクス – スマート スイッチ、リモート I/O、LED の点滅器、 機械式のタイマーやスイッチなどの従来の機能の代替として簡単に 使用できます。主な開発ツール
PIC10F2XX ユニバーサル プログラマ （AC163020） こ の ア ダ プ タ は、2x3mm DFN、SOT-23、 D I P -8 パ ッ ケ ー ジ を サ ポ ー ト す る P I C10F ソケットを提供し、マイクロチップの低価格製品プログラマ PICkit ™ 1、PICkit 2、MPLAB®
ICD 3 および PICSTART® Plus に対応して
います。
www
8-bit PIC® Microcontroller Solutions
www
.microchip.com/midrange
多数の組み込みシステムが単機能 な孤立制御式からシステム間で通 信可能で多機能対応の多次元エン ティティへと進化を遂げています。 マイクロチップの最新の 20 ピン、 28 ピン、40 ピンのミッドレンジ 製品ファミリは、高度なシステム 要求に対応します。PIC16F690 ファミリ
（PIC16F690/689/687/685/677/631） フラッシュ メモリのサイズ範囲 3.5K ～ 14K バイトで 6 種の改良型が あり、最大 256 バイトの RAM、EUSART、CCP、オンボードのアナログ コンパレータなどのペリフェラルの組み合わせが可能です。コードの容量を さらに必要とするアプリケーション、あるいは 14 ピンの改良型より多くの I/O を必要とするアプリケーションに適しており、ハードウェアにモーター コントロールおよび通信機能を導入することで、システム パフォーマンスや コード効率の向上が図れます。PIC16F887 ファミリ
（PIC16F887/886/884/883/882） このファミリには 5 種のデバイスがあり、3.5K、7K または 14K のセルフ ライト フラッシュ メモリ、最大 256 バイトのデータ EEPROM および 最大 368 バイトの RAM を内蔵しています。また、デバイスはすべて 10 ビ ッ ト の AD コ ン バ ー タ、 デ ュ ア ル コ ン パ レ ー タ、 マ ス タ SPI/I2C、EUSART および ECCP を備えています。PIC16F887 ファミリは、システム の制御コードの容量が小規模ながら、従来の 8 ビット MCU よりも、より 高度な通信あるいは作動能力を要求されるシステムに最適です。
PIC16F72X ファミリ
（PIC16F727/726/724/723/722） マイクロチップの 28 ピン、40 ピン、44 ピンの最新のミッドレンジ製品は、 低価格かつ市場最高レベルのパフォーマンスを提供する製品です。低消費 電力のウォッチドッグの新機能、さらに 1.8V という最小動作電圧を実現 し た デ バ イ ス で、 バ ッ テ リ 電 源 用 の ア プ リ ケ ー シ ョ ン に 最 適 で す。 PIC16F72X ファミリは最大 8K バイト のプログラム フラッシュ メモリ、 368 バイトの RAM、16 入力の mTouch ™ キャパシティブ センサー モジュールなどのペリフェラルを新しく備えたデバイスです。 PIC16LF726 の低消費電力パフォーマンスは、 業界最少レベルです。20 ピン、28 ピン、40 ピンの中ピン組み込み設計
継続的な製品の改善
マイクロチップでは、後続世代製品における機能や性能の向上に たゆまぬ努力を続けており、組込み制御システム設計をより単純 化するための機能を提供しています。このファミリは、多次元の 相互接続システムのための制御アーキテクチャ設計を容易にする、 いくつもの拡張機能を共有しています。 ■ ハードウェアのシリアル通信を強化 – 外部メモリ、デジタル センサー IC、ディスプレイ、システム中の制御機器などをメイン の MCU とインターフェースさせる必要がある場合、EUSART およびマスタ SPI/I2C ペリフェラルを使用して、複数の共通 通信プロトコルで設定が可能です。 ■ 高度なアナログ ペリフェラル – S/R ラッチ モード付きのデュ アル コンパレータ、分解能 10 ビットの AD コンバータを、高価 な外部 AD コンバータ、555 タイマ、シンプルなオペアンプ、 デルタシグマ AD コンバータなどのアナログ IC の代わりに 使用できます。 ■ 小型パッケージのオプション – 4x4 mm の 20 ピン QFN、 6x6 mm の 28 ピン QFN および 8x8 mm の 44 ピン QFN を使用して、高レベルのパフォーマンスを省スペースのアプリ ケーションに導入できます。主な開発ツール
PICkit ™ 2 スターター キット （DV164120） このキットには、PICkit 2 プログラマ および PICkit 2 少ピンデモボードが含 まれ、PIC16F690 PDIP を使用して すぐにプログラミングがスタートできる ベースラインおよびミッドレンジのフ ラッシュ MCU を備えています。開発 期間を短縮させるため、P I C k i t 2 はマイクロチップのフル ス ピ ー ド USB デバイスを 利 用し、開 発 期 間 を 短 縮しま す。 PICkit 2 少ピンボードは 8 ピン、14 ピン、20 ピンの PIC マイ クロコントローラをサポートしています。アプリケーション例
コンシューマ 通信 産業 車載 家庭用電化製品 無停電電源装置 （UPS） ネットワーク管理の煙探知器 ホーム オートメーション コントローラ 電動自転車コントローラ スイミング プールの警報 赤外線 ID タグ読み取り 通信基地局 遠隔流量計 業務用天ぷら鍋 自動ドア LED 点灯制御 電力管理モジュール 冷却ファン制御 タイヤ空気圧監視受信機 コード付ドリル 継電器PIC10/PIC12/PIC16 製品
説明： K KEELOQ® コード ホッピング機能 L LCD HV 高電圧 MC モーター コントロール
6-Pin 8-Pin 14-Pin 18-Pin 20-Pin 28-Pin 40-Pin
6-Pin 8-Pin 14-Pin 18-Pin 20-Pin 28-Pin 40-Pin 64-Pin
PIC10F202 PIC10F206 PIC10F222 PIC10F200 PIC10F204 PIC10F220 PIC12HV609 PIC12HV615 PIC12F509 PIC12F510 PIC12F519 PIC12F508 PIC12F609 PIC12F615 PIC12F629 PIC12F635 PIC12F675 K HV HV PIC16F684 PIC16HV616 PIC16F610 PIC16F630 PIC16F676 PIC16HV610 PIC12F683 PIC16F636 K HV HV PIC16F616 PIC16F505 PIC16F506 PIC16F526 PIC16F627A PIC16F818 PIC16F84A PIC16F631 PIC16HV540 HV PIC16F639 PIC16F677 PIC16F687 PIC16F785 PIC16HV785 HV K PIC16F870 PIC16F872 PIC16F882 PIC16F57 PIC16F722 PIC16F59 PIC16F871 PIC16F72 MC MC MC MC PIC16F819 PIC16F716 PIC16F628A MC PIC16F83 PIC16F54 PIC16F84 PIC16F84A PIC16F628 PIC16F690 PIC16F689 K PIC16F685 PIC16F688 PIC16F88 PIC16F87 K PIC16F648A PIC16F884 PIC16F914 PIC16F724 PIC16F74 PIC16F747 PIC16F874A L L PIC16F883 PIC16F913 PIC16F723 PIC16F73 PIC16F737 PIC16F873A MC MC PIC16F874 PIC16F873 PIC16F917 PIC16F727 PIC16F77 PIC16F777 PIC16F877A PIC16F887 PIC16F946 L L L PIC16F916 PIC16F726 PIC16F76 PIC16F767 PIC16F876A PIC16F886 MC MC PIC16F877 PIC16F876 0.375 0.75 1.5 1.75 3.5 7 14 0.875 3 64-Pin ピン数 プ ロ グ ラ ム メ モ リ （KB） ピン数 プ ロ グ ラ ム メ モ リ （KB） 0.375 0.75 1.5 1.75 3.5 7 14 0.875 3
8-bit PIC® Microcontroller Solutions
8-bit PIC® Microcontroller Solutions
説明： C CAN E イーサーネット L LCD MC モーター コントロール U USB PIC18F1320 PIC18F1330 PIC18F1220 PIC18F1230 MC MC U U C U U MC U C MC PIC18F2515 PIC18F2525 PIC18F2585 PIC18F2510 PIC18F2520 PIC18F2523 PIC18F2550 PIC18F2553 PIC18F2580 PIC18F25J10 PIC18F25J11 PIC18F25K20 PIC18F2455 PIC18F2458 PIC18F2410 PIC18F2420 PIC18F2423 PIC18F2431 PIC18F2450 PIC18F2480 PIC18F24J10 PIC18F24J11 PIC18F24K20 PIC18F2320 PIC18F2321 PIC18F2331 PIC18F23K20 PIC18F2220 PIC18F2221 C U U C U U MC U C MC C C PIC18F2682 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F26J11 C C PIC18F4682 PIC18F4610 PIC18F4620 PIC18F4680 PIC18F46J11 PIC18F26K20 PIC18F46K20 PIC18F4515 PIC18F4525 PIC18F4585 PIC18F4510 PIC18F4520 PIC18F4523 PIC18F4550 PIC18F4553 PIC18F4580 PIC18F45J10 PIC18F45J11 PIC18F45K20 PIC18F4455 PIC18F4458 PIC18F4410 PIC18F4420 PIC18F4423 PIC18F4431 PIC18F4450 PIC18F4480 PIC18F44J10 PIC18F44J11 PIC18F44K20 PIC18F4320 PIC18F4321 PIC18F4331 PIC18F43K20 PIC18F4220 PIC18F4221 U L L L L L L PIC18F8520 PIC18F85J10 PIC18F85J11 PIC18F85J50 PIC18F85J90 PIC18F8410 PIC18F8490 PIC18F8493 PIC18F84J11 PIC18F84J90 PIC18F8310 PIC18F8390 PIC18F8393 PIC18F83J11 PIC18F83J90 L U L L L L L L PIC18F6520 PIC18F65J10 PIC18F65J11 PIC18F65J50 PIC18F65J90 PIC18F6410 PIC18F6490 PIC18F6493 PIC18F64J11 PIC18F64J90 PIC18F6310 PIC18F6390 PIC18F6393 PIC18F63J11 PIC18F63J90 L C PIC18F6527 PIC18F6585 PIC18F65J15 PIC18F96J60 E C U E PIC18F6622 PIC18F6680 PIC18F66J10 PIC18F66J11 PIC18F66J50 PIC18F66J60
18-Pin 28-Pin 40-Pin 64-Pin 80-Pin
C U E PIC18F2685 C PIC18F4685 C U E PIC18F6627 PIC18F6628 PIC18F66J15 PIC18F66J16 PIC18F66J55 PIC18F66J65 E PIC18F96J65 U E PIC18F8627 PIC18F8628 PIC18F86J15 PIC18F86J16 PIC18F86J55 PIC18F86J65 PIC18F8622 PIC18F8680 PIC18F86J10 PIC18F86J11 PIC18F86J50 PIC18F86J60 C U E PIC18F6722 PIC18F6723 PIC18F67J10 PIC18F67J11 PIC18F67J50 PIC18F67J60 E PIC18F97J60 U E PIC18F8722 PIC18F8723 PIC18F87J10 PIC18F87J11 PIC18F87J50 PIC18F87J60 100-Pin Pin Count Program Memory (KB) ピン数 プ ロ グ ラ ム メ モ リ （KB） 20-Pin U PIC18F13K50 U PIC18F14K50 U PIC18F24J50 PIC18F44J50 U U PIC18F25J50 PIC18F45J50 U L PIC18F86J90 L PIC18F66J90 PIC18F26J50 U PIC18F46J50 U L PIC18F87J90 L PIC18F67J90 C 4 8 16 24 32 48 64 96 128 80
18-Pin 20-Pin 28-Pin 40-Pin 64-Pin 80-Pin 100-Pin
4 8 16 24 32 80 48 64 96 128 80 PIC18F14K22 PIC18F13K22 PIC18F8527 PIC18F8585 PIC18F85J15 青色のアイテムは正規販売代理店またはマイクロチップチップまでお問い合わせください。
ハイパフォーマンスの PIC18 製品ファミリ
150 品種を超える PIC18 ファミリ内で製品を移行すると、コードの書き換えが不要です。 PIC18 ファミリはすべて、MPLAB IDE、命令セットおよび C18 C コンパイラが共通で、 さまざまなアプリケーション要件に対応しています。 ■ C コンパイラの効率化 ■ 自己プログラミング フラッシュメモリの柔軟性 ■ 高度な組み込み設計におけるソケットおよびペリフェラルの互換性 ■ 業界最高レベルの統合ペリフェラルおよびファームウェア： − 最高 192 セグメントの LCD ドライバ − mTouch ™ タッチ センサー − 最高 12 Mbps のフルスピード USB
− 無償の TCP/IP スタック付きイーサーネット MAC および PHY （10Base-T）
− CAN インターフェース – CAN 2.0B − LIN インターフェース – LIN 2.1 − 柔軟性に優れたピン配置をサポートするペリフェラル ピン セレクト機能
高性能 8 ビット マイクロコントローラ
PIC18F ファミリは、車載、産業、モーター、機器の制御など、 多岐にわたるマーケットへ、リーズナブルな組み込みソリューションを 提供しています。PIC18 J シリーズ
PIC18 ファミリの J シリーズは、28 ピン ～ 100 ピン、8K バイト ～ 128K バイトのフラッシュ メモリ、10 MIPS ～ 12 MIPS の動作速度、5V トレラント のデジタル I/O、 2.0V ～ 3.6V の動作電圧範囲を持つデバイスです。J シリーズの製品は、 統合イーサーネット MAC および PHY、フルスピード USB、 セグメント LCD を必要とするアプリケーションだけでなく、 コストを重視したアプリケーション向けにも最適です。アプ リケーション ノート、J シリーズ製品のウェブセミナー、詳細 情報は www.microchip.com/PIC18J をご参照ください。PIC18 K シリーズ
PIC18 ファミリの K シリーズは、低消費電力、低価格、高性能 16 MIPS （64 MHz） の新製品です。製品は 20 ピン ～ 44 ピン、8K バイト ～ 64K バイトのフラッシュ メモリと最大 1K バイトの EEPROM を備えています。K シリーズの製品は、低 消費電力が不可欠なバッテリ電源のアプリケーションに最適で す。ペリフェラルには、高精度内部オシレータ、低電力 Timer 1、 レイルツーレイル コンパレータ、オンチップ固定電圧リファレン ス、USB が あ り ま す。K シ リ ー ズ 製 品 の 詳 細 は www. microchip.com/PIC18K をご参照ください。従来の PIC18
低消費電力製品ファミリは、28 ピン ～ 80 ピンのデバイス、4K バイト ～ 128K バイト のフラッシュ EEPROM、動作速度 10 MIPS、2.0V ～ 5.5V の動作電圧という仕様です。従来の PIC18 製品には、12 ビットの AD コン バータ、USB、セグメント LCD、モーター コントロールおよび CAN といった ペリフェラルが統合されています。従来の PIC18 製品に加えて、コストが 重視のアプリケーションに対して J シリーズおよび K シリーズの製品が追加 されています。主な開発ツール
PICDEM ™ PIC18 Explorer デモ ボード （DM183032）
このボードは、多ピン PIC18 および PIM （プラグイン モジュール） を使用した汎用の J シリーズ MCU をすべて サポートしています。3V および 5V の両電圧に対応し、 5V の PIC18F8722 と 3V の PIC18F87J11 を含み ます。MPLAB ICD 3、REAL ICE ™ といったデバッグ やプログラミング ツールにも簡単に接続できます。 PIC18F4XK20 スターター キット （DM164124） このキットには、PICkit 2 の開発プログラマおよび デバッガが含まれます。ボードは PIC18F の新規 K シリーズの主な MCU 機能を使用したプロトタイプの 開発に適しており、すべてのピンがヘッダに接続されて います。
アプリケーション例
コンシューマ 医療 産業 車載 家庭用電化製品 運動器具 ユニバーサル リモート コントロール 玩具 / ゲーム コンピュータ周辺機器 バッテリ充電器 スパ制御 除細動器 血圧監視 血糖値モニタ 診断装置 生体認証 体温計 モーション コントロール UPS 電源 HVAC 電力計 ファクトリ オートメーション セキュリティ レイン センサ 窓 / ロック / ドア イモビライザー パワーステアリング タイヤ空気圧監視 ワイパー モーター制御 白物家電 ロボット制御 HVAC エアコン サーモスタット / センサー モーター コントロールwww
.microchip.com/pic18
PIC18 ファミリ
8-bit PIC® Microcontroller Solutions
11
www
.microchip.com/mtouch
マイクチップのキャパシティブ mTouch ™ ソリューションでは、 スライダ、シングル ボタンセンサー、大型キーパッドなどのハード ウェア オプションを多数提供しています。 機械的な動作が不要となるため、従来のプッシュ ボタン スイッチのユーザ インターフェースの代替 品として爆発的な普及を見せるタッチ センサーは、完全密封されたデザイン性に優れた設計が 可能となります。タッチ センサーは、高いデザイン性、最小限のメンテナンス、コストの削減など の理由から、コンシューマ市場の枠を超え、医療、産業、車載アプリケーションにまで拡大し 始めています。 マイクロチップの mTouch™ センサー ソリューションは、自由かつ簡単に最新のユーザーインター フェースとして PIC® マイクロコントローラ向けのアプリケーションに使用でき、ライセンスおよび 著作権使用料などの費用は一切かかりません。 ソリューションにはソース コードを提供しているため、タッチ センサー機能を PIC マイクロコント ローラを使用した既存のアプリケーション コードに簡単に統合できます。つまり、ソリューションに 伴う総システム コストが削減できるのです。タッチ センサー付 PIC
®マイクロコントローラ
mTouch ™ ソリューションの特長
弛張型オシレータ
弛張型オシレータはキャパシタンスをもとに周波数を計測します。 オシレータの周波数が測定されると、ユーザー接触による偏移 が確認され、ソフトウェアで検証されます。 弛張型オシレータ メソッドは、コンパレータを搭載した PIC MCU を使用して実行できます。CSM （Capacitive Sensing Module） は、PIC16F72X ファ ミリ製品に搭載され、弛張型オシレータ メソッドを拡張しており、 キャパシティブ センサー アプリケーションに必要な複数の外部 ハードウェアおよびソフトウェアの設定を単純化します。また、 全体を低電流消費に保ちながら最高 64 キー数まで管理でき ます。
ダイレクト キャパシタンス測定
ダイレクト キャパシタンスの計測では、リファレンス キャパシタ をもとに、一定の時間チャージを行います。次に CTMU （Charge Time Measurement Unit）を使用して、リファレンス キャパ シタのチャージ時間と入力キー （ボタン、スライダまたは近接 センサー） のチャージ時間と比較し、押下されたことを感知します。主な開発ツール
PICDEM ™ Touch Sense 1 開発キット （DM164125）
このキットでは、マイクロチップの mTouch キャ パシティブ センサー ソリューションが導入でき ます。ボードは方向パッド、キーパッドおよび スライダの 形 状を持 つ 3 つ の 異 なるタッチ センサーを使 用した 完 全密封 型のアプリケー ション サンプルを提供します。製造工場でプロ グラミングされたファームウェア アプリケー ションでは、付属の Windows® ベースの診断ツールおよび PICkit シリアル アナライザを使用して、直ぐにすべてのボード機能を利用できます。
PICDEM ™ Touch Sense 2 開発キット （DM164128）
PICDEM Touch Sense 2 は、CTMU をペリ フェラルとして備えています。ボードには、スラ イダおよび 20 個のボタンがマトリクス化された キーボード、中央にボタンのあるホイール、およ びソフト電源ボタンが実装されています。また、 キャパシティブ タッチ アプリケーションの開発、 デバッグおよび診断には GUI を使用しており、 mTouch 診断ツールと連携できます。 詳細情報は www.microchip.com/mtouch をご参照ください。
アプリケーション
コンシューマ 医療 産業 車載 家庭用電化製品 セットトップ ボックス 玩具 / ゲーム オーディオ / ビデオ機器 運動器具 携帯電話 診断装置 生体認証 クリーン ルーム インターフェース モーション コントロール セキュリティ / アラーム カーラジオ / GPS 乗員検知センサー 温度調節器インターフェース ウィンドウ / ロック / ドア 白物家電 サーモスタット モーション コントロール 近接センサータッチ センサー ソリューション
マイクロチップでは、ミッドレンジの PIC16 ファミリやハイパフォー マンスの PIC18 ファミリなど、LCD ドライバ コントロール備えた マイクロコントローラを提供しています。組み込み制御アプリケー ションを考慮した広範囲の LCD セグメントドライバ、パッケージ サイズ および統合機能は、設計者に１つの設計から、さまざまなマーケット 要求に基づいたソリューションをつくりだす柔軟性を与えます。
ハイパフォーマンスのソリューション
LCD MCU の PIC18F8490 および PIC18F8XJ90 ファミリは メモリ集積度が高く、多ピンであるため、複雑な セグメント LCD アプリ ケーションに最適です。 ■ 128 ～ 192 の セグメント LCD ■ 8K バイト ～ 128K バイトのフラッシュ プログラム メモリ ■ 低消費電力のナノワット テクノロジー ■ コード効率、パフォーマンスおよび C 言語に最適化された高度な 命令セット ■ 内部オシレータを使用した柔軟性の高いクロック システム、フェイル セーフ クロック ■ A/D コンバータおよびコンパレータなどの組み込みアナログ ペリ フェラル ■ I2C ™、SPI、UART のシリアル通信 ■ 64 ピンおよび 80 ピン パッケージ ■ LCD 電圧ブースト レギュレータ搭載の PIC18F8XJ90 ファミリ
ミッドレンジ ソリューション
（PIC16F913/914/916/917/946） これらの LCD MCU は、価格と LCD ピクセル数が手ごろで、次の 特長を備えています。 ■ 60 ～ 168 のセグメント LCD ■ 7K/14 K バイトのフラッシュ プログラム メモリ ■ 256 バイトのデータ EEPROM ■ 低消費電力のナノワット テクノロジー ■ 習得しやすい 35 の命令 ■ 32 kHz ～ 8 MHz の内部オシレータを使用した柔軟性の高い クロック システム、フェイル セーフ クロック ■ A/D コンバータなどの組み込みアナログ ペリフェラル、I2C/ SPI/AUSART シリアル通信主な開発ツール
PICDEM ™ LCD 2 デモ ボード （DM163030） この キット は PIC18F85J90 を 使 用し、 プ ラ グ イ ン モ ジ ュ ー ル は PIC18F8490、 P I C16 F 917、 P I C16 F 9 4 6 製 品 （MA160011） を評価できます。このボード は 3V のボタン電池をバッテリとし、3V の LCD ガラス基盤でアイコン、数字、アルファ ベット、星型を表示できます。また、ブースターを使用して、コントラスト 制御や調光が可能です。デバイスにはデモンストレーション ソフト ウェアを事前にプログラミングしています。www
.microchip.com/LCD
LCD PIC マイクロコントローラを使用して、表示画面をスリープ モード で操作し、アプリケーションの消費電力を最小限まで抑えることが できます。LCD ディスプレイ向け PIC
®マイクロコントローラ
アプリケーション例
コンシューマ 医療 産業 車載 家庭用電化製品 サーモスタット スプリンクラー コントローラ ベビー アラーム 芝刈り機 温度読取装置 基礎体温計 薬品注射器 医療ポンプ 公益事業用メーター 携帯用機器 ガス漏れ検知器 ガソリン ポンプ ダッシュボード タイヤ圧センサー 電気自動車のディスプレイ オーディオ システム 冷蔵庫 ヒーター / オーブン / 電子レンジ コーヒー メーカー 洗濯機 / 乾燥機 LCD PIC® マイクロコントローラ ハイパフォーマンス ミッドレンジ 5V 8K バイト ～ 16K バイト フラッシュ 3V 8K バイト ～ 128K バイト フラッシュ 5V 7K バイト ～ 14K バイト フラッシュPIC18F8490
PIC18F8390
PIC18F6490
PIC18F6390
PIC18F87J90*
PIC18F86J90*
PIC18F85J90
PIC18F84J90
PIC18F83J90
PIC18F67J90*
PIC18F66J90*
PIC18F65J90
PIC18F64J90
PIC18F63J90
PIC16F913
PIC16F914
PIC16F916
PIC16F917
PIC16F946
* 入手の際は要確認。8-bit PIC® Microcontroller Solutions
1
マイクロチップでは、PIC18F デ バ イ ス フ ァ ミ リ で フ ル ス ピード USB （最高動作速度 12 Mbps） を搭載した USB ソ リ ュ ー シ ョ ン を 提 供 し て います。統合 USB OTG や 組み込みホスト サポート対応 の 16 ビット、32 ビット製品 もぜひお試しください。フルスピード USB 2.0
（PIC18FXX5X） USB 通信は、リモート アップグレード、データのダウンロードを始め として、ポータブル シリアル通信用アプリケーションとして需要が 高まっています。マイクロチップの USB PIC MCU では、フルスピード USB の優れた機能を多様な組み込み設計に応用できるため、さまざま な環境や場所で使用できます。例えば、プリンタ、携帯機器、PC など の USB デバイスへのアクセスが非常に簡単になります。特長は次の 通りです。 ■ 12 ～ 16 MIPS の動作速度 ■ 8K バイト ～ 128K バイト プログラム フラッシュ ■ 最大 4 KB のデータ RAM ■ アナログ機能として、10 ビット AD コンバータおよび 2 つの コンパレータ ■ 最大 2 つの SPI/I2C ™、2 つの UART、5 つの PWM無償の USB ドライバ
USB ドライバの専門知識は不要です。お使いのシリアル ポート アプリ ケーションには、USB ドライバが無償でお試しいただけます。USB 関連の多数の PIC18 ファームウェア プロジェクト、関連ドライバおよび PC リソースは、 USB Framework （www.microchip.com/
USB）を参照ください。
主な開発ツール
PICDEM ™ フルスピード USB 5V デモ キット （DM163025） このキットは、フルスピード USB 2.0 インター フェースのフラッシュ MCU PIC18F4550 デバイスを実装しています。PIC18F4550 は 44 ピンの TQFP パッケージで提供します。 このデバイスは 28 ピン、40 ピン、44 ピン の PIC18 USB デバイスのスーパーセットに あたります。www
.microchip.com/USB
マイクロチップは最も多くのフルスピード USB を搭載した８ビット MCU 製品を提供 しています。マイクロチップの USB MCU は、高機能を統合した唯一のコントローラ として組み込みアプリケーションで動作します。USB 内蔵 PIC
®マイクロコントローラ
PIC18F87J50 FS USB デモ ボード （MA180021）
PIC18F87J50 FS USB デモ モードは、スタンドアローン型のボード として、または 64 ピン /80 ピンの PIC18 USB デバイス評価用の PIC18 Explorer ボードへのプラグインとして使用できます。 少ピン USB 開発キット（DV164126/DM164127） このキットでは、低コストで手軽に 20 ピンの PIC18F14K50/13K50 USB マイコンが 評価できます。USB の専門知識がない場合 でも、コンセプトからプロトタイプの作成まで USB 設計に必要なハードウェア、ソフトウェア、 サ ン プル コ ード が すべ て 提 供 さ れて おり、 組み込みシステムに USB 接続を追加する際に自己選択できる学習 コースや設計をサポートする研究材料が用意されています。 無料の USB ドライバ、ブートローダーおよびアプリケーション ノートを ウェブサイト www.microchip.com/USB からダウンロードできます。
アプリケーション例
コンシューマ 通信 産業 車載 バッテリ電源 名刺 スキャナー デジタル ホワイトボード ボイス レコーダー MP3 プレーヤー 火災警報器 音声作動式アプリケーション 高機能車椅子 研究施設のオートメーション 製造ツール データ ロガー スマート ディスプレイ マイクロ燃料電池 ロボット コントローラ 車両ネットワーク バス 診断ツール ドライブ レコーダー 超音波センサー 携帯機器ツール センサー セキュリティ アプリケーション リモート コントロール ホーム オートメーション * 入手の際は要確認。 従来の PIC18F 28 ピン ～ 40/44 ピン 2.0V ～ 5.5V フルスピード J シリーズの PIC18F 28 ピン ～ 80 ピン 2.0V ～ 3.6V フルスピード K シリーズの PIC18F 18 ピン 1.8V ～ 3.6V フルスピード 8K バイト ～ 32K バイト 16 KB ～ 128 KB 8K バイト ～ 16K バイト PIC18F4550 PIC18F4455 PIC18F4450 PIC18F2550 PIC18F2455 PIC18F2450 PIC18F87J50 PIC18F86J55 PIC18F86J50 PIC18F85J50 PIC18F67J50 PIC18F66J55 PIC18F66J50 PIC18F65J50 PIC18F46J50* PIC18F45J50* PIC18F44J50* PIC18F26J50* PIC18F25J50* PIC18F24J50* PIC18F14K50 PIC18F13K50イーサーネット製品 （10 Mbps） PIC18F96J60 64K ～ 128K のフラッシュ メモリ、64 ピン、80 ピン、100 ピン対応 ENC28J60 SPI 搭載のイーサーネット コントローラ マイクロチップは、組み込みアプリケーションのリモート通信用と して、アプリケーションを選ばない、コスト効率の高い操作性に 優れたソリューションを提 供します。マイクロチップの無償の TCP/IP ソフトウェア スタックとの併用で、リモート監視や組み 込みアプリケーションの制御にさらに適したイーサーネット ソリューションを提供しています。
主な開発ツール
PICDEM.net ™ 2 デモ ボード （DM163024） このイーサーネット デモ ボードは、好評の ENC28J60 イーサーネット コントローラ および シングル チップ イーサーネット ファミリの PIC18F97J60 製品に最適で す。マイクロチップの無償の TCP/IP スタッ クをこのボードで使用して、インターネット 上で遠隔監視、制御の組み込みアプリケーションの性能を示す ウェブ サーバの開発を行うことができます。 PICtail ™ ドーター ボード （AC164121） ENC28J60 を 使 用した こ の ボ ード を PIC18 Explorer ボードにプラグインする と、現在ご使用の PIC18 Explorer ボード にイーサーネット機能が追加できます。 インターネット ラジオ デモ ボード （DM183033） このボードは、SHOUTcast サーバに接続 するイーサーネット MAC および PHY を 搭 載 し た PIC18F67J60 を 実 装 し、 MP3 データをオーディオ デコーダに送り ます。 マイクロチップは、通信 速度 10 Mbps 対応の 独自の組み込み制御市場 向けイーサーネット ソ リューションを提供して います。シングル チップ にイーサーネット MAC および PHY を搭載した PIC18F MCU をはじめ、 ス タ ン ド ア ロ ー ン 型 の イーサーネット コント ローラも PIC マイクロ コントローラとの併用で さ ら に 柔 軟 性 が 高 ま り ます。統合イーサーネット
多彩な機能を備えたマイクロチップの PIC18F97J60 ファミリは、最大 128K バイトのフラッシュ プログラム メモリ、4K バイトの SRAM、8K バイトのイーサーネット バッファ RAM を搭載し、64 ピン、80 ピン、 100 ピンの TQFP パッケージで提供しています。 特長は次の通りです。 ■ 統合イーサーネット MAC および PHY ■ 10 ビット AD コンバータ ■ 2 つのアナログ コンパレータ ■ 2 つの UART ■ 2 つの SPI/I2C ™スタンドアローン型イーサーネット コントロール
マイクロチップの ENC28J60 は、IEEE 802.3 に準拠した 28 ピンの スタンドアローン型の Ethernet コントローラで、オンボード MAC および PHY （10 Mbps）、8K バイトのバッファ RAM および SPI インターフェース を搭載しています。小型の QFN パッケージで提供する ENC28J60 製品は、 組み込みアプリケーションのリモート通信向けの少ピンソリューションに最適 です。また、このコントローラは柔軟性の高いイーサーネット ソリューション として、 PIC18、PIC24、PIC32 または dsPIC® コントローラとの併用を 推奨しています。www
.microchip.com/ether
net
アプリケーション例
コンシューマ 通信 産業 セキュリティ 家庭用電化製品 自動販売機 ホテルのミニバー管理 ホーム コントロール / オートメーション VoIP 電話アダプタ POS 端末 サーバー / ネットワーク 電源 照明制御 環境制御 貴重品の監視 火災および安全対策 セキュリティ パネル 指紋認識 一般家電マイクロチップは、8 ビット MCU に Ethernet MAC および PHY を提供する唯一の サプライヤーです。マイクロチップは TCP/IP スタックのソース コードを無償で提供 し、お客様が Ethernet アプリケーションの開発が容易に行えるよう支援しています。
8-bit PIC® Microcontroller Solutions
1
www
.microchip.com/lowpow
er
マイクロチップの低消費電力 MCU 製品は、品揃えも豊富。バッテリ電源に 最適で、組み込み設計に優れたエネルギー効率を発揮する消費電力管理機能が 統合できます。低消費電力には PIC
®マイクロコントローラ
アプリケーション例
コンシューマ 通信 産業 医療 バッテリ電源 名刺 スキャナー ホワイトボード デジタイザ ボイス レコーダー MP3 プレーヤー 煙探知器 音声作動式アプリケーション 高機能車椅子 研究施設のオートメーション 製造ツール データ ロガー スマート ディスプレイ ロボット コントローラ 血糖測定器 万歩計 携帯機器ツール センサー セキュリティ アプリケーション リモート コントロール ホーム オートメーションナノワット テクノロジーについて
マイクロチップでは、消費電力に著しい制約のある設計システムに対応する、 設計技術と消費電力管理を組み合わせた独自のテクノロジーを開発しま した。MCU を低消費電力で動作させるには、多くの場合、静止電流がその 鍵を握ります。マイクロチップチップでは、プロセス テクノロジーと設計 手法に焦点を当て、リーク電流を最小限に抑えます。ナノワット テクノロジー を応用した標準的な PIC MCU では、スリープモードの消費電力が 100 nA を下回ります。 電圧も低消費電力を妨げる要因の一つになります。マイクロチップでは、ナノ ワットテクノロジーを応用した製品の動作電圧を 1.8V ～ 5.5V で提供して います。 ナノワット テクノロジーが適用された PIC MCU は、次のモードを含む、 最大 9 つのオシレータ モードに対応します。 ■ クロック周波数の即時切り替え − 外部クロックと内部オシレータ間で切り替える場合、コードの実行に は遅延が発生しません。 ■ 便利な 2 速起動機能 − 起動時に外部クロック ソースを安定させている間、内部オシレータの いずれかにシームレスに切り替えが可能です。外部クロック ソースの 安定後、MCU は自動でクロックを切り替え、起動時間の短縮をはかり ます。 ■ アイドル、スリープおよびディープ スリープ モードの設定 − 消費電力のレベルとクロックオプションを総消費電力の見積もりに 合わせて調整します。 ■ 超低消費電力ウェイクアップ − ウェイクアップの引き込み電流を削減します。 主な低消費電力製品 PIC18F46J11 PIC18LF8493 PIC18F45K20 PIC16F63X/690 PIC18LF8722 PIC16LF726 マ イ ク ロ チ ッ プ で は、 低 静 止 電 流、 ア ク テ ィ ブ 電 流、 高 速 ウェイクアップなどの消費電流 を包括的に管理する技術を開発 しています。ナノワットテクノロジーと呼ばれるこの技術は、 スタティック電力、アクティブ電力、平均消費電力を含む、全て のコンポーネントの電力を管理できる３０を超える機能から 成り立っています。低静止電力機能には 100nA という低い スリープ電流、1 μ A のリアルタイムクロック電流、そして 低電力のシステム電圧モニターも含まれ、バッテリ電源アプリ ケーションに最適です。 高速ウェイクアップの消費電力管理機能には、超高速の 1 μ s ウェイクアップ、および 2 速起動の即時のクロック周波数切 り替えがあり、平均消費電力を低減して、バッテリ寿命を延長 します。 アクティブ電力の管理では、CPU コアをペリフェラルと異なる 速度で実行することによって、パフォーマンスを最大限まで 引き出し、消費電力を極限まで低減します。CPU が低速動作 または高速動作、あるいは停止状態でも、AD コンバータや タイマーなどのペリフェラルは継続して機能します。電源を 停止できないシステムでは、このアクティブ電力の管理は不可欠 な要素の一つです。 www.microchip.com/lowpower では、 オンラインでバッテリ寿命が計算できます。www.microchip.com/8bit
Microchip Technology Inc. • 2355 W. Chandler Blvd. • Chandler, AZ 85224-6199
ご注文
microchipDIRECTでは、24時 間いつでもマイクロチップの製 品やツールのご注文、サポート や在庫の確認ができます。どな たでも簡単にアカウントを設定 して、クレジットカードで製品 がご購入できます。サポート
マイクロチップは、お客様の製品開発の短期化および効率化をサポート しています。世界各国のFAEおよびテクニカルサポートチームを組織し て、製品やシステムについてサービスを提供するとともに、ウェブサイ ト（www.microchip.com）にて、次のサービスを展開しています。 ■ サポート では、製品に関するお問い合わせに回答しています。 http://support.microchip.com ■ サンプル では、マイクロチップ デバイスの無償評価サンプルが入 手できます。 http://sample.microchip.com ■ トレーニング では、ウェブセミナー、各地で開催されるセミナー やワークショップの参加登録、およびMASTERsイベントの開催情 報などを入手できます。 www.microchip.com/training ■ フォーラム では、ナレッジデータベースおよびユーザー同士の ディスカッションに参加できます。http://forum.microchip.com営業所一覧
