信頼性・堅牢性を担保するファンレス機構

Overview

ファンレス組込みコンピュータ

ARK

シリーズ

概要

1

製品シリーズのご紹介

3

事例紹介

交通監視向け堅牢な高性能コンピュー

 ティングプラットフォーム

5

バス到着予測システム

6

電気自動車用高速充電器を搭載した

 機能豊富なシステム

7

セレクションガイド

8

デジタルサイネージソリューション

ARK-DS

シリーズ

概要

13

事例紹介

15

製品セレクションガイド

17

目次

様々な産業用アプリケーションの刻々と変化する特殊な要求を満たすために、アドバンテックは、ソフトウェ

ア制御機能と、スタンドアロンのハードウェア設計とインテリジェントな自己管理エージェントを設計しまし

た。それが

iManager

です。あらかじめ組み込まれたソリューションチップにより、組込みシステムインテグレ

ータで要求される、統合一貫性の改善により、開発作業や通信の高速化、製品の市場投入までの時間を軽減し

ます。

アドバンテックの組込みプラットフォームは長期間にわたってあらゆる種類のシステムと統合サービスを提

供しつづけ、またこれからもこのクラウドコンピューティングの時代に、よりインテリジェントなプラット

フォームを提供していきます。この転換は、生産性の向上、よりよい安全性、および組込みアプリケーショ

ンのための改善された効率性により、新たなユーザー体験を可能にします。

新しいアイデアや技術を通じて、アドバンテックは、

SUSIAccess

リモートデバイスの管理と

iManager

のイ

ンテリジェントな自己管理などの革新的なソフトウェア

·

サービスのシリーズを提供します。

より管理しやすく、省電力で安全。デバイス管理と保守の複雑さからシステムの開発者と利用者を解放し、

組込みデバイスの動作を簡素化します。全体システムは、コストを節約するために容易かつリモートで管理

することができます。開発の初めから終わりまで、アドバンテックは、新世代のインテリジェントシステム

で業界をリードしていきます。

アドバンテックのファンレス組込みコンピュータにはリモートデバイス管理ツールである

SUSIAccess

がプリ

ロードされています。リモートデバイス管理のための単一のコンソールから複数のクライアントを管理し、リ

アルタイム監視、簡単なアクセス、システム保護機能を提供します。

ソフトウェアプログラムは、産業クラウド経由でリアルタイムで機器メンテナンスを開始し、システムのセキ

ュリティ保護機構を強化、任意の突然の機器の誤動作に即座に対応。大幅にメンテナンス性が向上し、人員と

時間の必要性を低減します。

今日、産業用コンピュータは、デジタルサイネージ、

POS

、

KIOSK

、輸送、医療、デジタル監視および

そのほか特定産業向けのアプリケーションなど、より幅広く使用されるようになりました。このような

動きの中で、コンパクトサイズ、耐久性、環境にやさしく低ノイズな設計を特長とする組込みコンピュ

ータは新たに市場にて人気が出てきました。

アドバンテックは、信頼性が高く革新的な組込み製品とソリューションを提供し続けるリーダーとし

て、外見、冷却、機構的堅牢性、電源、温度範囲およびモジュール拡張性において、新しい設計コンセ

プトの開発に貢献しています。

アドバンテックは以下の特長を持つ新世代のファンレス組込みコンピュータをデザインしました。

•

冷却効率の最大化、主要なコンポーネントの温度を維持し、信頼性を確実に

•

9V

から

36V

までの幅広い電源範囲で、さまざまなアプリケーションの要求に応える

•

広範囲温度帯認定された部品を採用

•

複数の

MiniPCIe, PCIe, PCI

など、さまざまな拡張オプションが使用できる

•

構造的強化：振動レベル最大

5Grms,

衝撃レベル最大

50G

•

あらゆるアプリケーションに対応できるための豊富な

I/O

を備えたスリムかつコンパクトな筐体

アドバンテックは、開発者に便利かつシンプルな、信頼できる組込みアプリケーションのためのソリュ

ーションを提供することを目指しています。

バリューシリーズ

コンパクトサイズ

– 200(W) x 62(H) x 200(D)mm

プラットフォーム

– Intel

®

_Atom

_から

_Celeron

_シリーズ

デュアルディスプレイ

– VGA + DisplayPort

最大限の

I/O

–

_最大

8 x USB

_および

6 x COM

ストレージ

– 1 x 3.5 HDD

_または

1 x 2.5 HDD/SSD, 1 x mSATA

拡張性

–

最大

2 x MiniPCIe slots with 1x SIM holder

ARK-6322

Intel Celeron Quad Core J1900 SoC 搭 載6 COM and 8 USB

スリム

&

取付可能シリーズ

超スリム

– 223(W) x 46.6(H) x 133(D) mm

プラットフォーム

– Intel

®

_Atom™

_から

_Intel

®

_{Core™ i}

容易なバックアップ

– 1

リムーバブル

2.5 HDD

ベイ

多画面表示

– VGA, HDMI

あるいはオプション

LVDS

拡張

–

ストレージまたはワイヤレスモジュール用

MiniPCIe

取付方法ソリューション

-

壁掛

, VESA

または

DIN-Rail

キット

ARK-1504

Intel® _{Atom™ Dual Core E3825 /}

Celeron Quad Core J1900 搭載 フレキ シブルな取付方法

製

品

シリ

ー

ズ

マルチ

I/O

シリーズ

超小型シリーズ

ハイパフォーマンスシリーズ

監視

&

車載シリーズ

（案件ベー

ス）

手のひらサイズ

– 133.8(W) x 43.1(H) x 94.2(D)mm

環境に優しい

–

最小

5W

の超低消費電力

広範囲温度対応

– -20~60

0

_C

_{動作をサポート}

選べるストレージ

– 2.5 HDD/SSD

あるいは

mSATA

拡張性

– MiniPCIe +

ワイヤレス通信用

SIM

スロット

,MIOe

モジュール

フレキシブルな

I/O

デザイン

– MIOe

モジュールで差別化

取付方法

Solution

– Wall, VESA and DIN-Rail kits

ハイパフォーマンス

– Intel

®

_{Core™ i}

_{クワッドコアコンピューティング}

広範囲温度

– -10~60

0

_{C (SSD}

_搭載

₎

_{動作サポート}

ワイドレンジ対応電源

– 12V

_あるいは

9~34V

_{入力サポート}

ストレージオプション

– 2 x 2.5 (

_{リムーバブル}

) HDD/SSD, 2 x mSATA, CFast

汎用的な拡張

– PCI, PCIe x 1, PCIe x 4, MIOe

_{モジュール}

,

_最大

2MiniPCIe

_など

堅牢デザイン

– 3Grms vibration, 30G shock

屋外ソリューション

–

車載

NVR/DVR, Hybrid/Tribrid DVR

ビデオ容量

– D1, 720p to 1080p @120FPS

セキュリティ保護された

I/O

–

絶縁

COM, GPIO

および

DC

入力

多様な通信形式

– GPS, WWAN

および

WLAN

ワイドレンジ電源

– 9~36V

イグニッション対応

フレキシブルな拡張

– PCIe, MiniPCIe

拡張スロット

堅牢デザイン

– IEC 60721-3-5, EN61373

各種規格取得済

– E-Mark, EN50155, EN60950, ISO-7637

コンパクトサイズ

– 265(W) x 69(H) x 133(D) mm

プラットフォーム

– Intel

®

_Atom™

_から

_Intel

®

_{Core™ i}

幅広い温度サポート

– -20~60

0

_C

_{動作サポート}

ワイドレンジ電源

– 12V

または

12~24V

堅牢

– 5Grms

振動

/ 50G

衝撃にも耐えうる設計

完全なストレージオプション

– 2.5 HDD/SSD, mSATA, CFast

拡張

–

最大

2 MiniPCIe +

ワイヤレス通信用

SIM

スロット、

MIOe

モジュール

フレキシブルな

I/O

デザイン

– MIOe

モジュールで差別化

applications

ARK-1122F

Intel® _{Atom™ N2800 搭載} 多様な通信方式に対応

ARK-3500

第3世代Intel® _{Core i 搭載} ２拡張スロット

ARK-2121V

Intel® _{Atom E3825 / Atom E3845}

搭載 車載NVR 4 PoE対応

ARK-2150F

第3世代Intel® _{Core i7 搭載} 4 x GbEおよび絶縁デジタルI/O

ARK-2120F

Intel® _{Atom™ N2600/D2550搭載} 3xGbE および 6xCOM

ARK-1123H

Intel® _{Celeron J1900 搭載} デュアルHDMIおよびデュアルGbE

ARK-3510

第3世代Intel® _{Core i搭載}

2 x 2.5 リムーバブルHDDベイ

ARK-2151V

第4世代Intel® _{Core i5 4300U / Celeron}

2980Uプロセッサ車載NVR 4 PoE対応 Peripheral Integration Services Remote Monitoring and Controlling Video Management Software

ARK-1550

4th Generation Intel® _{Core i5}

4300U / Celeron 2980U搭載 フ レキシブルな取付方法

事例紹介

中国

交通監視向け

堅牢な高性能コンピューティングプラットフォーム

高速でシンプル、安全で管理しやすいシステム

リソースを節約する手のひらサイズのファンレスインテリジェントシステム

バス到着予測システム

中国経済の繁栄に伴い、北京や上海などの大都市に大きな人

口増加を招き、それに伴う車両の増加は劣悪な交通状況を引

き起こしています。当局は交通法規を遵守させ、公共の安全

を維持するために交通監視システムの導入を実施していま

す。これらの交通監視システムは、交通違反の検出、画像の

取得、車両ナンバープレートの認識に加え、さらなる措置を

講じるため交通当局の中央サーバーへのデータ送信を行いま

す。これら屋外での応用には極めて堅牢性と信頼性に優れ、

高度な演算能力と豊富なネットワーク接続機能を備えた産業

用コンピュータが必要です。それらがたくさんの主要道路、

特に交差点周辺に展開されます。

インテル

®

_第

₃

_世代

_{Core™ i7/i3}

_{プロセッサを搭載したファン}

レス設計が特徴の

ARK-2150

は、北京の交通管制という使命

を果たすため、チームに採用されました。アドバンテックは

-20

∼

60

℃という幅広い温度に対応し、最大

4

つのギガビッ

トイーサネットポートに加え、豊富な

I/O

インターフェイスと

リモート管理機能を提供する

ARK-2150

をこの過酷な環境での戦いへと自信を持って送り出しました。

要件

 画像認識をサポートする高性能プラットフォーム

 

-20

∼

60

℃の幅広い温度に対応

 

IP

カメラ用の複数のギガビットイーサネットポート

 堅牢なファンレスシステムが過酷な環境で高い信頼性を実現

 

簡単なメンテナンスとインテリジェントなリモート管理

システム

ARK-2150

は

4

つのギガビットイーサネットポートと

4

つのシリアル

COM

ポート

(RS-232/422/485)

を含む豊富な

I/O

インタ

ーフェイスを提供します。

GbE

ポートのうち

3

つは

IP

カメラを

3

台まで接続するために使用でき、残りの

GbE

ポートは管制

センターとの通信に使用できます。

COM

ポートは信号機接続用です。より複雑な交差点では、複数の

ARK-2150

ユニッ

トが設置されます。すべての展開において、

ARK-2150

は信号無視や速度超過、その他違反車両の画像取得に役立ち

ます。車両ナンバープレートの画像はスキャン･認識後、データが管制センターへ送信されます。管制センターは

ARK-2150

を介して信号機の制御とスケジューリングを行うこともできます。必要時にカメラフラッシュをサ

ポートするために

8

チャンネルの絶縁

DIO

も用意されています。

リモートのデバイス管理は交通監視用途にとって極めて重要です。

ARK-2150

は組み込みのインテル

®

_AMT

8.0

、アドバンテックの

SUSIAccess

、およびシステム管理者に安全なリモート管理機能を提供する

iManager

を搭載しています。ハードウェアベースの

iAMT

テクノロジーは、リモートシステム診断に加え、システム防

御フィルタとネットワーク分離を含むセキュリティ機能を可能にします。アドバンテックが開発したソフトウ

ェアベースのリモート管理ソフトウェアユーティリティ

SUSIAccess

が遠隔監視とリモート

KVM

などの機能を提

供し、

iManager

がマルチレベルの監視機能を提供します。リモート

KVM

は単一のコンソールから複数のコンピュー

タを制御する手段です。リモート

KVM

を使用して、交通監視システムマネージャはリアルタイムで交通状況に対応し、

中央の交通管制室から、またはネットワーク接続された任意の場所から、システムのソフトウェア設定を調整することができま

す。マルチレベルの監視機能によって、アプリケーションがクラッシュしたときにアプリケーションを再起動したり、

OS

レベル

でエラーが発生した場合はシステム全体を再起動することができます。

屋外での応用において、幅広い温度のサポートとファンレス設計は、長寿命と高い信頼性を確約する上で重要です。ファンレス

の

ARK-2150

はハイエンド

CPU

の性能をサポートし、

-20

℃∼

60

℃という幅広い温度に対応しています。これはスモールフォー

ムファクタのシステムでは希少です。またこれほど豊富な

I/O

インターフェイスを提供する小型

IPC

もほとんどありません。

メリット

高度な演算コアと、豊富な高速インターフェイス、幅広い温度サポート、動作信頼性、最新のリモート管理テクノロジーが特

徴の

ARK-2150

は、交通監視システムでの導入に適しています。この製品は、小型のファンレスシステムに多機能を詰め込むア

ドバンテックの卓越した能力を実証する、強力で高速、かつシンプルな製品です。アドバンテックの卓越性は、優れたハード

ウェア設計だけでなく、ソフトウェアおよびファームウェアのサポートでも発揮されています。無料で配布されている独自の

SUSIAccess

および

iManager

インテリジェント管理ソフトウェアユーティリティが、管理を容易にし、製品のメリットの活用を

支援します。

中国

21

ノロジーが人々の暮らしを向上し、快適さと利便性、効率

世紀になり、ユビキタスなモノのインターネット

(IoT)

テク

性をもたらす多くの新しいアプリケーションをすでに生み

出しています。このリアルタイムのバス到着予測システム

は代表的なアプリケーションの

1

つです。バス到着予測シ

ステムの精度は、入力データの精度、データ転送速度、デ

ータ品質制御、予測スキームのパフォーマンスなどいくつ

かの要因によって決まります。通常は中央サーバーを有す

るネットワークに接続されたシンクライアントコンピュー

タおよびデバイスで実施されます。多くの端末コンピュー

タが商用、産業、輸送空間の屋内外に展開され、それらは

堅牢で耐用性に優れている必要があります。省スペース、

コスト削減、省エネの観点から、より小さいフォームファ

クタと低電力消費が求められます。

 超小型でファンレスの組込みコンピュータ、

ARK-1122F

は

デュアル

GbE LAN

、

Wi-Fi

および

3G

モジュール用拡張スロット、

VGA

と

HDMI

の独立デュアルディスプレイが特徴です。電子看板デ

ィスプレイ、データ転送、リアルタイムのバス情報に非常に適しています。

要件

ワイヤレス接続

周辺機器統合用の豊富な

I/O

屋外環境向けの堅牢な機能

リアルタイム情報更新に対応するディスプレイ機能

リモート管理

システム

多くの交通アプリケーションが移動車両と通信する必要があり、ワイヤレス接続は重要な要件となっています。

ARK-1122F

はケーブル接続用の

2

つの

GbE

ポート、ワイヤレス

3G/Wi-Fi

通信用

mini-PCIe

拡張スロットを含む豊富な

I/O

を提供し、デュアルディスプレイ

(VGA + HDMI)

もサポートします。これらのすべてが

ARK-1122F

をバス到着予測システムなどの屋外情報システムでの導入に適した製品としています。各バス停の設

備ボックス内に隠された小さな

ARK-1122F

によって、そのようなバス到着予測システムが実現され

ます。各

ARK-1122F

がバス到着情報を表示する

VGA

ディスプレイと、広告やサービス情報を表

示する

HDMI

ディスプレイをサポートできます。各バスに搭載された

GPS

システムがリアルタイ

ムでその位置を中央サーバーに報告し、この中央サーバーによって各バス停で表示される内容が制

御されます。このアプリケーションには優れたデータ処理能力、ネットワーク接続機能、ディスプ

レイサポートを提供できる堅牢な産業用コンピュータが必要です。その小型フォームファクタと低

消費電力要件によって、

ARK-1122F

はこれらの用途を満たす好位置を確保しています。

メリット

アドバンテックの

ARK-1122F

は

インテル

®

_Atom™

_{低消費電力プロセッサと、より高性能・高規格の}

_CPU

_{およびメモリ、}

ネットワーク性能と

I/O

サポートを装備しており、バス到着予測システムに理想的な製品です。優れたハードウェアのもたら

すメリットに加え、

ARK-1122F

はより強力なファームウェアとソフトウェアサポートもあらかじめ組み込まれています。

組込みソフトウェア

API

とユーティリティのパッケージである

SUSIAccess

は、リモート管理とメンテナンスを可能にしま

す。

SUSIAccess

を使用して、管制センターはインターネット経由でリモートの組み込みシステムにアクセスし、装置の状態

をモニタリングしたり、リモート診断やトラブルシューティングを行ったりすることができます。インテリジェントな管理

ツールで、オフィスの営業時間外にアプリケーションシステムがシャットダウンするようスケジューリングでき、不要な電

力消費を排除することができます。

製

品

セ

レ

ク

ショ

ン

ガ

イ

ド

アメリカ

電気自動車用高速充電器を搭載した

機能豊富なシステム

環境に優しい未来に向けてパワーアップ

環境意識の高まりによって、再生エネルギーで駆動する車

両、および二酸化炭素またはその他温室効果ガスの排出量が

少ないエネルギーで駆動する車両の利用が増加しています。

それらの一つに電気自動車があります。

アドバンテックのお客様の中には、電気自動車用高速充電器

の製造と、数多くの充電ステーションの設置を行っている企

業があります。これらのステーションは通常屋外に設置され

たセルフサービス型施設で、ネットワークシステムによって

接続･制御されています。このような応用で使用されるコン

ピュータおよびその他装置は、特に堅牢性と高い信頼性に加

え、優れた接続性と互換性が必要とされます。これこそが、

彼らのプロジェクトでアドバンテックが重要なパートナーと

なった理由です。アドバンテックは堅牢性に優れたファンレ

ス組込みボックス型

PC

、

ARK-2120

を含め、このような応用

で必要とされるコンピューティングプラットフォーム向けの

オールインワン型ソリューションを提供することができます。

要件

屋外用途に適した幅広い動作温度

他の装置や付属品との高度な統合性を保証する豊富な

I/O

インターフェイス

イーサネットネットワークとの優れた接続性

低消費電力

システム

アドバンテックのお客様は、単一または複数ポートを備えた高速充電ステーションを提供しています。充電器は非常に強力

で、

15

∼

30

分間の充電

1

回で

100

時間以上の運転をサポートでき、充電中の過渡電流が非常に大きくなっています。このた

め、このシステムをサポートするコンピューティングプラットフォームは高精度かつ堅牢である必要があります。

お客様より提示されたアプリケーションス構想は、各充電ポートがデジタル

I/O

モジュールによって制御され、充電デ

ータがコンピュータにより収集されるというものでした。このコンピュータはデジタル

I/O

モジュール、ディスプレイパ

ネル、イーサネット経由でリモート中央サーバーに接続するためのさまざまなインターフェイスを提供できなければな

りません。

豊富な製品ラインを擁するアドバンテックは、

GbE

ポート

x 2

、

USB

ポート

x 6

、

COM

ポート

x4

までサポートできるファ

ンレスの組込み

PC

、

ARK-2120

によって駆動される操作プラットフォームとともに、必要とされるすべての製品を提供

しました。

ARK-2120

の接続性は、システム内のその他の部分と接続できるだけでなく、お客様が将来的に追加機能を追

加することも可能にします。消費電力の面に関して、インテル

®

_{Atom™ N2600}

_または

_D2550

_{低消費電力プロセッサを搭載した}

ARK-2120

は、低電圧で高度なパフォーマンスを実現しており、これらの環境に配慮した用途に特に適した省エネデバイスとなっていま

す。

また、

ARK-2120

は

-20

°∼

60

℃という幅広い動作温度が特徴で、環境温度が夏と冬で大きく異なる屋外用途に非常に適しています。

このコンピュータシステムは、リモートリセットを含むリモート機能もサポートしており、いずれかの端末コンピュータに予期せぬシャット

ダウンが発生した場合も、システム管理者はリモートの制御センターからシステムのオン

/

オフを実行できます。

メリット

アドバンテックの

ARK-2120

をはじめとするファンレス組込み

PC

は、その極めて高い堅牢性、幅広い動作温度、豊富な

I/O

オプ

ション、低消費電力、リモートメンテナンス機能によって、屋外のセルフサービス用途に非常に適しています。

ARK-2120

の豊

富な

I/O

設計は、システム設計者に優れた拡張性と柔軟性を提供します。

この高速充電器のアプリケーションには、ディスプレイパネルからデジタル

I/O

コントローラ、データ取得コンピュータ、イーサ

ネットスイッチ、ケーブルおよび取り付けキットまで、アドバンテックがすべてのコンピューティングおよびネットワーキング

装置および付属品を提供しているため、接続性と互換性の問題に不安を感じる必要は一切ありません。

超小型

&

スリムシリーズ

セレクションガイド

製品名 _ARK-1120LXARK-1120L ARK-1120F _ARK-1122HSARK-1122H ARK-1122C ARK-1122F

プロセッサ システム

CPU Intel Atom N455 Intel Atom N455 Intel Atom N2600 Intel Atom N2600 Intel Atom N2800

動作周波数 1.66 GHz 1.66 GHz 1.6 GHz 1.6 GHz 1.86 GHz

コア数 1 1 2 2 2

BIOS AMI EFI 16Mbit AMI EFI 16Mbit AMI EFI 16Mbit AMI EFI 16Mbit AMI EFI 16Mbit

チップセット Intel ICH8-M Intel ICH8-M Intel NM10 Intel NM10 Intel NM10

メモリ

仕様 DDR3 667MHZ DDR3 667MHZ DDR3 800MHz DDR3 800MHz DDR3 1066MHz

最大容量 2 GB 2 GB 4 GB 4 GB 4 GB

ソケット _{2 GB} 1 x 204-pin SODIMM/_{ビルトイン (LX SKU)} 1 x 204-pin SODIMM _2GB 1 x 204-pin SODIMM/_{ビルトイン (HS SKU)} 1 x 204-pin SODIMM 1 x 204-pin SODIMM

ディスプレイ

VGA 最大1600 x 1200 最大1600 x 1200 最大1920 x 1200 最大1920 x 1200 最大1920 x 1200

LCD

(TTL/LVDS/eDP) - - - - -DDI (HDMI/DVI/

DisplayPort) - - 1200, ロッカブルロッカブル HDMI: 1920 x supported - 1200, ロッカブルロッカブル HDMI: 1920 x supported

多画面表示 - - Dual - Dual

拡張

インターフェース Mini PCIe 1 x half-size Mini PCIe 1 x half-size Mini PCIe 1 x half-size Mini PCIe 1 x half-size Mini PCIe

1 x half-size Mini PCIe 1 x full-size Mini PCIe w/

SIM Holder

SIM ソケット - - - - 1

Ethernet コントローラ wake on LANGbE1: Intel 82567V, をサポート wake on LANGbE1 : Intel 82567V, をサポート wake on LANGbE1: Intel 82583V, をサポート wake on LANGbE1: Intel 82583V, をサポート

GbE1: Intel 82583V, GbE2: Intel 82583V, All wake on LANをサポート

通信速度 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps

オーディオ

オーディオ

インターフェース HD オーディオ - HD オーディオ - HD オーディオ

CODEC Realtek ALC892 - Realtek ALC892 - Realtek ALC892

コネクタ 2 (Line-in, Line out) - 2 (Line-in, Line out) - 2 (Line-in, Line out)

ウォッチドックタイマ Yes Yes Yes Yes Yes

ストレージ

SATA 1 x 320 GB SATA II HDD 1 x 2.5" SATA HDD bay

ビルトイン (LX SKU) 1 x 2.5" SATA HDD bay

1 x 2.5" SATA HDD bay 1 x 500 GB SATA II HDD

ビルトイン (HS SKU)

1 x 2.5" SATA HDD bay

(Optional by T-PN) -

mSATA - - Support 1 x Full Size _mSATA Support 1 x Full Size _mSATA Support 1 x Full Size _mSATA

CompactFlash/

CFast CompactFlash Type I/II CompactFlash Type I/II - - -

I/O

USB3.0 - - - - -

USB2.0 4 2 4 or 2 (Option 2.5" drive bay 4 (Standard)

version) 3

GPIO - - - - -

COMポート 2 (2 x RS-232) 2 x RS-232, 2 x RS-232/422/485

(by BIOS setting) 1 (1 x RS-232)

4 (2 x RS-232, 2 x RS-232/422/485,

selected by BIOS) 1 (1 x RS-232)

電源

電源タイプ ATX ATX ATX ATX ATX

供給電圧 12 VDC, ± 10% 12 VDC, ± 10% 12 VDC, ± 10% 12 VDC, ± 10% 12 VDC, ± 10% コネクタ DCジャック（ロック機構付） DCジャック（ロック機構付） DCジャック（ロック機構付） DCジャック（ロック機構付） DCジャック（ロック機構付） 消費電力(Idle) 9.12W 9.12W 6.89W 5.4W 7.84W 消費電力(Full Load) 10.8W 10.8W 11.45W 9.47W 13.15W 電源アダプタ _{DC12 V/3 A, 36 W}AC to DC, _{DC12 V/3 A, 36 W}AC to DC, ロッカブル_{DC12 V/3 A, 36 W} AC to DC, ロッカブル_{DC12 V/3 A, 36 W} AC to DC, ロッカブル_{DC12 V/3 A, 36 W} AC to DC, 使用環境 動作時温度 (エアフロー 0.7 m/秒) 0 ~ 40° C 0 ~ 40° C 標準温度対応HDD/SSD/ mSATA デバイス使用時: 0 ~ 40° C 拡張温度対応SSD/ mSATA デバイス使用時: -20 ~ 60° C 標準温度対応HDD/SSD/ mSATA デバイス使用時: 0 ~ 40° C 拡張温度対応SSD/ mSATA デバイス使用時: -20 ~ 60° C 標準温度対応 mSATAデバイス使用時: 0 ~ 40° C 拡張温度対応mSATAデバイ ス使用時: -20 ~ 60° C 非動作時温度 -40~ 85° C and 95% @ 40° C 結露なきこと -40~ 85° C and 95% @ 40° C 結露なきこと -40~ 85° C and 95% @ 40° C 結露なきこと -40~ 8540° C ° C and 95% @ 結露なきこと -40~ 8540° C ° C and 95% @ 結露なきこと

耐振動 CompactFlash搭載時 3Grm CompactFlash搭載時 3Grm SSD/mSATA搭載時 3Grm SSD/mSATA搭載時 3Grm With mSATA: 3Grm

耐衝撃 CompactFlash搭載時 30G CompactFlash搭載時 30G SSD/mSATA搭載時 30G SSD/mSATA搭載時 30G With mSATA: 30G

機械特性

寸法

(W x H x D) 133.8 x 43.1 x 94.2 mm 133.8 x 43.1 x 94.2 mm 133.8 x 43.1 x 94.2 mm 133.8 x 43.1 x 94.2 mm 133.8 x 43.1 x 94.2 mm

重量 1.2 kg (2.65 lb) 1.2 kg (2.65 lb) 1.2 kg (2.65 lb) 1.2 kg (2.65 lb) 1.2 kg (2.65 lb)

取付方法 オプション_{ウォールマウント}DIN Rail/ VESA/ オプション_{ウォールマウント}DIN Rail/ VESA/ オプション_{ウォールマウント}DIN Rail/ VESA/ オプション_{ウォールマウント}DIN Rail/ VESA/ オプション_{ウォールマウント}DIN Rail/ VESA/

オペレーション システム

Microsoft Windows WES2009 Yes/ビルトイン (LX

SKU) Yes

Yes (XP, XPE by project support)/ WES 7 ビルトイン

(HS SKU)

Yes (XP, XPE by project

support) Yes (XP, XPE by project support)

Linux Yes (Ubuntu v10.04.1) Yes (Ubuntu v10.04.1) Yes (Ubuntu 12.04, _{Fedora 16)} Yes (Ubuntu 12.04, _{Fedora 16)} Yes (Ubuntu 12.04 ,_{Fedora 16)}

API SUSIAccessiManager Yes- Yes- Yes- Yes- Yes

-その他 McAfee, Acronis McAfee, Acronis McAfee, Acronis McAfee, Acronis McAfee, Acronis

規格 EMC CE/FCC Class A, CCC, BSMI CE/FCC Class A, CCC, BSMI CE/FCC Class A, CCC, BSMI CE/FCC Class A, CCC, BSMI CE/FCC Class A, CCC, BSMI

安全規格 UL, CCC, BSMI, CB UL, CCC, BSMI, CB UL, CCC, BSMI, CB UL, CCC, BSMI, CB UL, CCC, BSMI, CB

製

品

セ

レ

ク

ショ

ン

ガ

イ

ド

超小型

&

スリムシリーズ

セレクションガイド

製品名 ARK-1123L ARK-1123C ARK-1123H ARK-1503 ARK-1504 ARK-1550

プロセッサ システム

CPU Intel® _{Atom DC E3825 Intel}® _{Atom DC E3825} Intel® Celeron QC

J1900 Intel Atom D425/D525

Intel® _{Atom DC E3825}

Intel® _{Celeron QC}

J1900

Intel® _{Celeron 2980U}

Intel® _{Core i5 4300U}

動作周波数 1.33GHz 1.33GHz 2.0GHz 1.8 GHz 1.33 GHz / 2.0 GHz 1.6GHz / 1.9GHz

コア数 2 2 4 1/2 2 / 4 2

BIOS AMI EFI 64 Mbit AMI EFI 64 Mbit AMI EFI 64 Mbit AMI EFI 16Mbit AMI EFI 64 Mbit AMI EFI 128 Mbit

チップセット Intel® _{Atom DC E3825 Intel}® _{Atom DC E3825} Intel® Celeron QC

J1900 Intel ICH8-M

Intel® _{Atom DC E3825}

Intel® _{Celeron QC}

J1900

Intel® _{Celeron 2980U}

Intel® _{Core i5 4300U}

メモリ 仕様 DDR3L 1066MHz DDR3L 1066MHz DDR3L 1333MHz DDR3 1066/1333MHz

DDR3L 1066/1333

MHz DDR3L 1333/1600 MHz

最大容量 8GB 8GB 8GB 4 GB 8GB 8GB

ソケット 1 x 204-pin SO-DIMM 1 x 204-pin SO-DIMM 1 x 204-pin SO-DIMM 1 x 204-pin SO-DIMM 1 x 204-pin SO-DIMM 1 x 204-pin SO-DIMM

ディスプレイ VGA 1 1 - 最大2048 x 1536 1 (最大1600 x 1200) 1 (最大1920 x 1200) LCD (TTL/LVDS/eDP) - - -LVDS: Single channel 24-bit LVDS 最大WXGA 1366 x 768 (Integrated in I-Panel Link) LVDS (optional) LVDS (optional) DDI (HDMI/DVI/

DisplayPort) - - 2 x ロッカブル最大1080p HDMI, - 1 x ロッカブル最大1080p HDMI, 1 x ロッカブル最大1080p HDMI,

多画面表示 - - - Dual Dual Dual

拡張

インターフェース Mini PCIe

1 x Half-size Mini PCIe

1 x Full-size Mini PCIe 1 x Half-size Mini PCIe 1 x Full-size Mini PCIe 1 x Half-size Mini PCIe 1 x Full-size Mini PCIe 1 x full-size Mini PCIe

1 x Full-size Mini PCIe 1 x Full-size Mini PCIe

w/ SIM

1 x Half-size Mini PCIe 1 x Full-size Mini PCIe

w/ SIM

SIM ソケット - - - - 1 1

Ethernet コントローラ wake on LANGbE 1 : Intel i210 をサポート

GbE 1 : Intel i210 GbE 2 : Intel i210 All wake on LANを

サポート

GbE 1 : Intel i210 GbE 2 : Intel i210 All wake on LANを

サポート

GbE1 : Intel 82567V, GbE2 : Intel 82583V, All wake on LANを

サポート

GbE 1 : Intel i210 GbE 2 : Intel i210 All wake on LANを

サポート

GbE 1 : Intel i218 GbE 2 : Intel i210 All wake on LANを

サポート

通信速度 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps

オーディオ

オーディオ

インターフェース HD オーディオ HD オーディオ HD オーディオ HD オーディオ HD オーディオ HD オーディオ

CODEC ALC-888S-VD2-GR ALC-888S-VD2-GR ALC-888S-VD2-GR Realtek ALC892 ALC-888S Realtek ALC888S

コネクタ 2 (Line-in, Line out) 2 (Line-in, Line out) 2 (Line-in, Line out) 1 (Line-out) 3 (Line-in, Line-out, _Mic-in) 3 (Line-in, Line-out, _Mic-in)

ウォッチドックタイマ Yes Yes Yes Yes Yes Yes

ストレージ

SATA 1 x 2.5" SATA HDD bay 1 x 2.5" SATA drive bay 1 x 2.5" SATA drive bay 1 x 2.5" SATA HDD bay 1 x 2.5" SATA HDD bay 1 x 2.5" SATA HDD bay

mSATA 1 x Half-Size mSATA 1 x Half-Size mSATA 1 x Half-Size mSATA - 1 x Full-size mSATA 1 x Full-size mSATA

CompactFlash/

CFast - - - CompactFlash Type I/II - -I/O

USB3.0 1 1 1 - 1 2

USB2.0 1 2 2 4 3 2

GPIO 8-bit Programmable _DIO - - 8-bit Programmable _DIO 8-bit Programmable _DIO 8-bit Programmable _DIO

COMポート _{1 x RS-232/422/485)}2 (1 x RS-232 & 2 (2 x RS-232/422/485) 1 (1 x RS-232/422/485) _{1 x RS232/422/485)} 2 (1 x RS232, _{2 x RS-232/422/485)}3 (1 x RS-232, _{2 x RS-232/422/485)}3 (1 x RS-232,

電源

電源タイプ ATX ATX ATX AT/ATX ATX/AT ATX/AT

供給電圧 12 VDC, ± 10% 12 VDC, ± 10% 12 VDC, ± 10% 12 VDC, ± 10% 12 VDC, ± 10% 12 VDC, ± 10% コネクタ _{（ロック機構付）}DCジャック _{（ロック機構付）}DCジャック _{（ロック機構付）}DCジャック _{（ロック機構付）}DCジャック _{（ロック機構付）}DCジャック _{（ロック機構付）}DCジャック 消費電力(Idle) TBD TBD TBD 10.92W (D425) / _{11.88W (D525)} TBD TBD 消費電力(Full Load) TBD TBD TBD 13.08W (D425) / _{16.44W (D525)} TBD TBD 電源アダプタ ロッカブル_{DC12 V/3 A, 36 W} AC to DC, ロッカブル_{DC12 V/3 A, 36 W} AC to DC, ロッカブル_{DC12 V/3 A, 36 W} AC to DC, DC 12V/5A 60WAC to DC, (オプション) AC to DC, DC 12V/5A 60W (オプション) AC to DC, DC 12V/5A 60W (オプション) 使用環境 動作時温度 (エアフロー 0.7 m/秒) 拡張温度対応品使用時: -20 ~ 60° C 標準温度対応品使用時: 0 ~ 40° C 拡張温度対応品使用時: -20 ~ 60° C 標準温度対応品使用時: 0 ~ 40° C 拡張温度対応品使用時: -20 ~ 60° C 標準温度対応品使用時: 0 ~ 40° C 拡張温度対応品使用時: -20 ~ 60° C 標準温度対応品使用時: 0~40°C 拡張温度対応品使用時: -20 ~ 60° C 標準温度対応品使用時: 0~40°C 拡張温度対応品使用時: -20 ~ 55° C 標準温度対応品使用時: 0~40°C 非動作時温度 _{@ 95% RH} -40 ~ 85° C and 40_{結露なきこと}° C -40 ~ 85@ 95% ° C and 40° C RH 結露なきこと -40 ~ 85° C and 40° C @ 95% RH 結露なきこと -40~ 85° C and 95% @ 40° C 結露なきこと @ 95% RH -40 ~ 85° C and 40結露なきこと° C @ 95% RH -40 ~ 85° C and 40結露なきこと° C

耐振動 With mSATA/SSD _{: 3 Grms} With mSATA/SSD _{: 3 Grms} With mSATA/SSD _{: 3 Grms} With Compact Flash/SSD_{: 5 Grms} With mSATA/SSD _{: 5 Grms} With mSATA/SSD _{: 5 Grms} 耐衝撃 With mSATA/SSD: _{30 G} With mSATA/SSD: _{30 G} With mSATA/SSD: _{30 G} With Compact Flash/_{SSD: 50G} With mSATA/SSD: _{50 G} With mSATA/SSD: _{50 G}

機械特性

寸法

(W x H x D) 133.8 x 43.1 x 94.2 mm 133.8 x 43.1 x 94.2 mm 133.8 x 43.1 x 94.2 mm 230.6 x 44.4 x 133.0 mm 223 x 46.6 x 133.0 mm 223 x 46.6 x 133.0 mm

重量 1.2 kg (2.65 lb) 1.2 kg (2.65 lb) 1.2 kg (2.65 lb) 1.9 kg (4.18 lbs) 1.9 kg (4.18 lbs) 1.9 kg (4.18 lbs)

取付方法 Optional DIN Rail/ VESA/

ウォールマウント

Optional DIN Rail/ VESA/

ウォールマウント

Optional DIN Rail/ VESA/

ウォールマウント

ウォールマウント

(Standard) / VESA & DIN-Rail Kit (オプション)

ウォールマウント

(Standard) / VESA & DIN-Rail Kit

(オプション)

ウォールマウント

(Standard) / VESA & DIN-Rail Kit

(オプション)

オペレーション

システム Microsoft Windows

Yes (Windows 7,

Windows 8) Yes (Windows 7, Windows 8) Yes (Windows 7, Windows 8) Yes Yes (Windows 7, Windows 8) Yes (Windows 7, Windows 8)

Linux Yes (by Project) Yes (by Project) Yes (by Project) Yes (Ubuntu v10.04.1) Yes (by Project) Yes (by Project)

API SUSIAccessiManager Yes- Yes- Yes- Yes- Yes- Yes

-その他 McAfee, Acronis McAfee, Acronis McAfee, Acronis McAfee, Acronis McAfee, Acronis McAfee, Acronis

規格 EMC CE/FCC Class A, CCC, BSMI CE/FCC Class A, CCC, BSMI CE/FCC Class A, CCC, BSMI BSMI, CCC, KCCCE/FCC Class A, CE/FCC Class A, CCC, BSMI CE/FCC Class A, CCC, BSMI

安全規格 UL, CCC, BSMI, CB UL, CCC, BSMI, CB UL, CCC, BSMI, CB UL, CCC, BSMI, CB UL, CCC, BSMI, CB UL, CCC, BSMI, CB

Coming soon

Coming soon

Coming soon

Coming soon

Coming soon

Coming soon

セレクションガイド

製品名 ARK-3440 A2 ARK-3500 ARK-3510 ARK-6320 ARK-6322

プロセッサシ ステム

CPU Intel Core i7 610E/i5 _{520E/i3 330E}

3rd gen' Intel Core i7-3610QE/ i5-3610ME/i3-3120ME/

Celeron 1020E rPGA processor support

3rd gen' Intel Core i7-3610QE/ i5-3610ME/i3-3120ME/

Celeron 1020E rPGA processor support

Intel Atom Processor

D510/ D525 Intel Celeron Quad Core J1900 SoC

動作周波数 2.53GHz/2.4GHz/_2.13GHz 2.3 GHz/2.7 GHz/_{2.4 GHZ/2.2 GHz} 2.3 GHz/2.7 GHz/_{2.4 GHZ/2.2 GHz} 1.66 GHz/1.8 GHz 2.0 GHz

コア数 2 4/2/2/2 4/2/2/2 2 4

BIOS AMI SPI 16Mbit AMI EFI 64Mbit AMI EFI 64Mbit AMI 16 Mbit SPI AMI 16Mbit SPI

チップセット Intel QM57 Intel QM77 Intel QM77 ICH8M

-メモリ

Technology DDR3 1066/1333 DDR3/DDR3L 1600MHz DDR3/DDR3L 1600MHz DDR2 667MHz / DDR3 _800MHz DDR3 1333MHz SDRAM

最大容量 8GB 16GB 16GB 2GB / 4GB 8GB

ソケット 2x204-pin SODIMM 2x204-pin SODIMM 2x204-pin SODIMM 1 x 200-pin SODIMM / _{2 x 204-pin SODIMM} 2 x 204pin SODIMM

ディスプレイ

VGA 最大2048x1536 VGA integrated in DVI-I _port VGA integrated in DVI-I _port Supports _{x 1536 @ 60Hz}最大SXGA 2046 Support _{x 1200 @ 60 MHz}最大SXGA 1920

LCD (TTL/LVDS/eDP) _{1920x1200(optional)}LVDS: 24 bit 最大 - - LVDS : Single channel 18-bit and 最大WXGA 1366 x

768 (Optional) -DDI (HDMI/DVI/ DisplayPort) HDMI: HDMI 1.3 最大 2560x 1600p75 DVI-D: 最大1920 x 1200 DVI-I: 1920 x 1200 @ 60 Hz HDMI: HDMI 1.4, 1920 x 1200 @ 60Hz ディスプレイ port: 2560 x 1600 @ 60Hz (Video only, and only on 3rd gen'

processor) DVI-I: 1920 x 1200 @ 60 Hz HDMI: HDMI 1.4, 1920 x 1200 @ 60Hz ディスプレイ port: 2560 x 1600 @ 60Hz (Video only, and only on 3rd gen'

processor)

DVI-D:1600 x 1200 DisplayPort : DP++1.2, resolution 最大2560 x 1600 x 24bpp @ 60Hz

多画面表示 Dual Triple/Dual Triple/Dual Dual Dual

拡張インターフ ェース

PCI Express x 4 1 (optional) 1 slot, ARK-3500F - -

-PCI Express x 1 1 (default)/2/- 1 slot, ARK-3500F - -

-Mini PCIe 2 2 (share with mSATA), _{with SIM} 2 (share with mSATA), _{with SIM} - 2 (1 full size, 1 half size)

PCI 1(default)/2/NA 2 slots, ARK-3500P - -

-Ethernet コントローラ GbE1: Intel 82577LM GbE2: Intel 82583V GbE1: Intel 82579LMGbE2 : Intel I-210IT GbE1: Intel 82579LMGbE2 : Intel I-210IT GbE1: Intel 82567V; GbE2: Intel 82583V GbE1: RTL8111EGbE2: RTL8111E

通信速度 10/100/1000Mbps 10/100/1000Mbps 10/100/1000Mbps 10/100/1000 Mbps 10/100/1000 Mbps

オーディオ

オーディオ

インターフェース HD オーディオ HD オーディオ HD オーディオ HD オーディオ HD オーディオ

CODEC Realtek ALC888 Realtek ALC892 Realtek ALC892 Realtek ALC892 Realtek ALC892

コネクタ 1 (Line-in, Line out, _Mic-in) Line out, Mic in Line out, Mic in 3 (Mic-In, Line-In, Line-_Out) 1 (Line out)

ウォッチドッグタイマ - Yes Yes Yes Yes

ストレージ

SATA 2 x 2.5" SATAII HDD bay 2 x 2.5" SATAIII HDD bay 2 x 2.5" SATAIII HDD bay 1 x 2.5" SATA HDD bay 1 x 2.5" or 3.5" SATA _{HDD bay}

CompactFlash/ CFast 1 CompactFlash 1 CFast 1 CFast 1 CompactFlash type I/II ソケット (on the solder

side of the motherboard)

-mSATA - 2 (Share with mini-PCIe) 2 (Share with mini-PCIe) - 1 (Share with mini-PCIe)

I/O USB 3.0 - 4 4 - 1 USB2.0 6 2 2 8 7 LPT 1 (optional) - - - -COM Port _{1 x RS232/ 422/ 485)}2 (2 x RS232, _{4 x RS232/422/485}4 x RS232, _{2 x RS-232/422/485}2 x RS-232, _{1 x RS232/ 422/485}5 x RS232, _{1 x RS232/422/485}5 x RS-232 電源

電源タイプ ATX, AT ATX, AT ATX, AT ATX ATX

供給電圧 9 VDC ~ 34 VDC 9 VDC ~ 34 VDC _{(optional 9 ~ 34 V}12 VDC, ± 10%

DC) 12 VDC, ± 10% 12 VDC, ± 10%

コネクタ 4pun ターミナルブロック 4pun ターミナルブロック DCジャック（ロック機構付） -

-消費電力(Idle) 17.1W 14.8W 14.8W 23W TBD

消費電力

(Full Load) 51W 60W (w/o add on card) 60W 37W TBD

電源アダプタ オプション 120W (オプション) ロッカブル_{84W (オプション} AC to DC, ₎ AC to DC, DC12V/5A, _{60 W (オプション)} AC to DC, DC12V/5A, _{60 W (オプション)}

使用環境

動作時温度 (エアフロー 0.7 m/sec)

With extend temperature peripherals: -10 ~ 55° C

With HDD: 0 ~ 45° C

With SSD: -10 ~ 60° C

With HDD: 0 ~ 40° C With SSD: -10 ~ 60With HDD: 0 ~ 40° C° C 0 ~ 40° C (32 ~ 104° F) 0 ~ 40° C (32 ~ 104° F)

Non-動作時温度 40-40~ 85° C @ 95% RH ° C and 結露なきこと -40~ 85° C and 40° C @ 95% RH 結露なきこと -40~ 85° C and 40° C @ 95% RH 結露なきこと -40~ 85° C -40~ 85° C

耐振動 With SSD: 5 Grms _{With HDD: 1 Grms} With SSD: 5 Grms _{With HDD: 1 Grms With HDD : 1 Grms}With SSD : 3Grms 0.5 Grm TBD

耐衝撃 With SSD: 50 G _{With HDD: 20 G} With HDD: 20G With HDD: 20G 20G TBD

機械特性

寸法

(W x H x D) 220 x 117 x 200 mm 290 x 110 x 232 mm 290 x 90 x 232 mm 200 x 73 x 200 mm 200 x 62 x 200 mm

重量 4kg (8.8lb) 4.8kg (10.56lb) 4.53kg (10lb) 4.14 kg (8.8 lb) 4.14 kg (8.8 lb)

取付方法 Desk/ ウォールマウント Desk/ウォールマウント Desk/ウォールマウント Desk (オプション) Desk (オプション)

オペレーションシ

ステム Microsoft WindowsLinux YesYes YesYes YesYes YesYes YesYes

APl SUSIAccess

Yes (don't support HW

monitor) Yes Yes Yes Yes

iManager - - - Yes Yes

その他 McAfee, Acronis McAfee, Acronis McAfee, Acronis McAfee, Acronis McAfee, Acronis

規格 _安全規格EMC CE, FCC, CCC, BSMI, KC_{UL, CCC, BSMI, KC} CE, FCC, CCC, BSMI_{UL, CCC, BSMI} CE, FCC, CCC, BSMI_{UL, CCC, BSMI} CE/FCC/CCC/BSMI_CCC/BSMI CE/FCC/CCC/BSMI_CCC/BSMI

ハイパフォーマンス＆バリューシリーズ

NEW

NEW

製

品

セ

レ

ク

ショ

ン

ガ

イ

ド

セレクションガイド

製品名 ARK-2120L ARK-2120F ARK-2150L ARK-2150F ARK-3360L ARK-3360F

プロセッサシステム

CPU Intel Atom N2600 / _{Intel Atom D2550} Intel Atom N2600 / _{Intel Atom D2550 Core i3-3217UE / Core i7-3517UE} 3rd Gen' Intel Celeron 1047UE / 3rd Gen' Intel Core i7-3517UE Intel Atom N450/D510 Intel Atom N450/D510

動作周波数 1.6 GHz / 1.86 GHz 1.6 GHz / 1.86 GHz 1.4GHz / 1.6 GHz/ 1.7 GHz (_2.8GHz) 最大 1.7 GHz (最大2.8GHz) 1.66 GHz 1.66 GHz

コア数 2 2 2 2 2 2

BIOS AMI EFI 16Mbit AMI EFI 16Mbit AMI EFI 64Mbit AMI EFI 64Mbit AMI EFI 16Mbit AMI EFI 16Mbit

チップセット Intel NM10 Intel NM10 Intel QM77 Intel QM77 Intel ICH8-M Intel ICH8-M

メモリ Technology最大容量 DDR3 800MHz4 GB DDR3 800MHz / 1066MHz4 GB DDR3 1600MHz, DDR3L 1333 MHz8 GB DDR3 1600MHz, DDR3L 1333 MHz 8 GB DDR2 667MHz2 GB DDR2 667MHz2 GB

ソケット 1 x 204-pin SODIMM 1 x 204-pin SODIMM 1 x 204-pin SODIMM 1 x 204-pin SODIMM 1 x 200-pin SODIMM 1 x 200-pin SODIMM

ディスプレイ

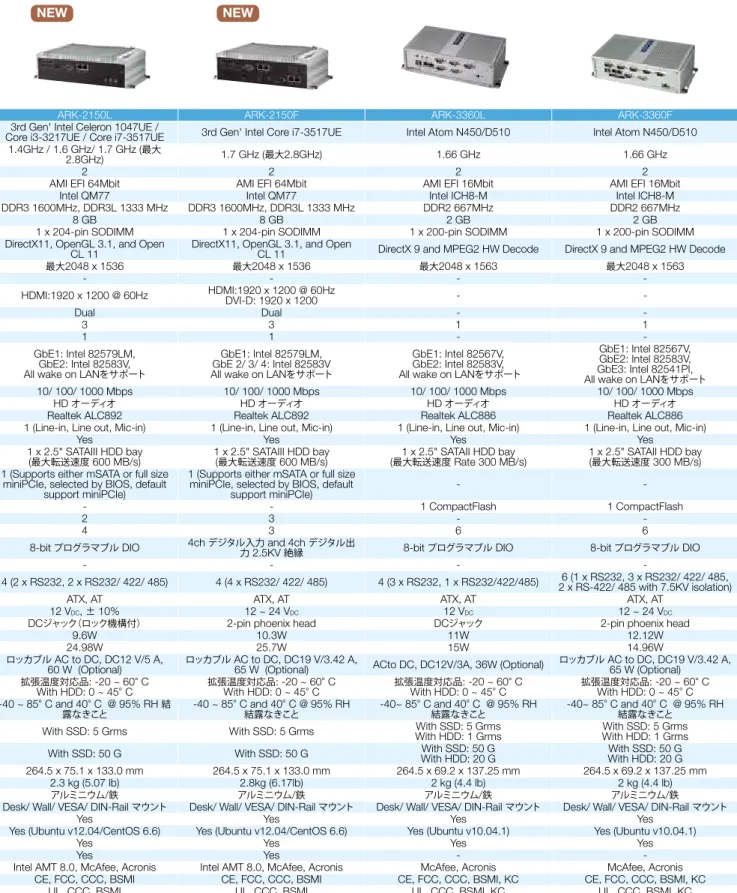

Graphic Engine DirectX 9 and OpenGL 3.0 support DirectX 9 and OpenGL 3.0 support DirectX11, OpenGL 3.1, and Open _{CL 11} DirectX11, OpenGL 3.1, and Open _{CL 11} DirectX 9 and MPEG2 HW Decode DirectX 9 and MPEG2 HW Decode

VGA 最大1920 x 1200 最大1920 x 1200 最大2048 x 1536 最大2048 x 1536 最大2048 x 1563 最大2048 x 1563

LCD (TTL/LVDS/eDP) - LVDS: Dual channel 48-bit 最大2560 x 1600 - - -

-DDI (HDMI/DVI/DisplayPort) HDMI:1920 x 1200 @ 60Hz HDMI:1920 x 1200 @ 60Hz HDMI:1920 x 1200 @ 60Hz HDMI:1920 x 1200 @ 60Hz _{DVI-D: 1920 x 1200} -

-多画面表示 Dual Dual Dual Dual -

-拡張インターフェース _SIMMini PCIe_ソケット 1₁ 1₁ 3₁ 3₁ 1_- 1

-Ethernet コントローラ

GbE1: Intel 82583V, GbE2: Intel 82583V, All wake on LANをサポート

GbE1: Intel 82583V, GbE2: Intel 82583V, GbE3: Intel 82583V, All wake on LANをサポート

GbE1: Intel 82579LM, GbE2: Intel 82583V, All wake on LANをサポート

GbE1: Intel 82579LM, GbE 2/ 3/ 4: Intel 82583V All wake on LANをサポート

GbE1: Intel 82567V, GbE2: Intel 82583V, All wake on LANをサポート

GbE1: Intel 82567V, GbE2: Intel 82583V, GbE3: Intel 82541PI, All wake on LANをサポート

通信速度 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps 10/ 100/ 1000 Mbps

オーディオ オーディオインターフェースCODEC Realtek ALC892HD オーディオ Realtek ALC892HD オーディオ Realtek ALC892HD オーディオ Realtek ALC892HD オーディオ Realtek ALC886HD オーディオ Realtek ALC886HD オーディオ

コネクタ 1 (Line-in, Line out, Mic-in) 1 (Line-in, Line out, Mic-in) 1 (Line-in, Line out, Mic-in) 1 (Line-in, Line out, Mic-in) 1 (Line-in, Line out, Mic-in) 1 (Line-in, Line out, Mic-in)

ウォッチドッグタイマ Yes Yes Yes Yes Yes Yes

ストレージ

SATA 1 x 2.5" SATAII HDD bay 1 x 2.5" SATAII HDD bay 1 x 2.5" SATAIII HDD bay_{(最大転送速度 600 MB/s)} 1 x 2.5" SATAIII HDD bay_{(最大転送速度 600 MB/s) (最大転送速度}1 x 2.5" SATAII HDD bay _{Rate 300 MB/s)} 1 x 2.5" SATAII HDD bay_{(最大転送速度 300 MB/s)}

mSATA - - 1 (Supports either mSATA or full size miniPCIe, selected by BIOS, default

support miniPCIe)

1 (Supports either mSATA or full size miniPCIe, selected by BIOS, default

support miniPCIe) -

-CompactFlash/ CFast 1 CFast 1 CFast - - 1 CompactFlash 1 CompactFlash

I/O

USB3.0 - - 2 3 -

-USB2.0 6 5 4 3 6 6

GPIO 8-bit プログラマブル DIO 8-bit プログラマブル DIO 8-bit プログラマブル DIO 4ch デジタル入力_{力 2.5KV} and 4ch _絶縁デジタル出 8-bit プログラマブル DIO 8-bit プログラマブル DIO

LPT - - -

-COMポート 4 (3 x RS232, 1 x RS232/ 422/ 485) 6 (2 x RS232, 4 x RS232/ 422/ 485) 4 (2 x RS232, 2 x RS232/ 422/ 485) 4 (4 x RS232/ 422/ 485) 4 (3 x RS232, 1 x RS232/422/485) _{2 x RS-422/ 485 with 7.5KV isolation)}6 (1 x RS232, 3 x RS232/ 422/ 485,

電源

電源タイプ ATX, AT ATX, AT ATX, AT ATX, AT ATX, AT ATX, AT

供給電圧 12 VDC, ± 10% 12 ~ 24 VDC 12 VDC, ± 10% 12 ~ 24 VDC 12 VDC 12 ~ 24 VDC

コネクタ DCジャック(ロック機構付) 2-pin phoenix head DCジャック（ロック機構付） 2-pin phoenix head DCジャック 2-pin phoenix head

消費電力(Idle) 8.9W 9.2W 9.6W 10.3W 11W 12.12W

消費電力(Full Load) 11W 11.59W 24.98W 25.7W 15W 14.96W

電源アダプタ _{DC12 V/3 A, 36 W (Optional)}ロッカブル AC to DC, _{DC19 V/3.42 A, 65 W (Optional)}ロッカブル AC to DC, ロッカブル_{60 W (Optional)} AC to DC, DC12 V/5 A, ロッカブル AC to DC, DC19 V/3.42 A, _{65 W (Optional)} ACto DC, DC12V/3A, 36W (Optional) ロッカブル AC to DC, DC19 V/3.42 A, _{65 W (Optional)}

使用環境

動作時温度

(エアフロー 0.7 m/sec) 拡張温度対応品：With HDD: 0 ~ 45-20 ~ 60° C° C 拡張温度対応品With HDD: 0 ~ 45: -20 ~ 60° C° C 拡張温度対応品With HDD: 0 ~ 45: -20 ~ 60° C° C 拡張温度対応品With HDD: 0 ~ 45: -20 ~ 60° C° C 拡張温度対応品With HDD: 0 ~ 45: -20 ~ 60° C° C 拡張温度対応品With HDD: 0 ~ 45: -20 ~ 60° C° C

非動作時温度 -40~ 85° C and 40° C @ 95% RH 結露なきこと -40~ 85° C and 40° C @ 95% RH 結露なきこと -40 ~ 85° C and 40_{露なきこと}° C @ 95% RH 結 -40 ~ 85° C and 40_{結露なきこと}° C @ 95% RH -40~ 85° C and 40_{結露なきこと}° C @ 95% RH -40~ 85° C and 40_{結露なきこと}° C @ 95% RH

耐振動 With SSD: 5 Grms With SSD: 5 Grms With SSD: 5 Grms With SSD: 5 Grms _{With HDD: 1 Grms}With SSD: 5 Grms _{With HDD: 1 Grms}With SSD: 5 Grms

耐衝撃 With SSD: 50 G With SSD: 50 G With SSD: 50 G With SSD: 50 G With SSD: 50 G _{With HDD: 20 G With HDD: 20 G}With SSD: 50 G

機械特性

寸法 (W x H x D) 264.5 x 68.4 x 133.0 mm 264.5 x 68.4 x 133.0 mm 264.5 x 75.1 x 133.0 mm 264.5 x 75.1 x 133.0 mm 264.5 x 69.2 x 137.25 mm 264.5 x 69.2 x 137.25 mm

重量 2.3 kg (5.07 lb) 2.5 kg (5.51 lb) 2.3 kg (5.07 lb) 2.8kg (6.17lb) 2 kg (4.4 lb) 2 kg (4.4 lb)

素材 アルミニウム/鉄 アルミニウム/鉄 アルミニウム/鉄 アルミニウム/鉄 アルミニウム/鉄 アルミニウム/鉄

取付方法 Desk/ Wall/ VESA/ DIN-Rail マウント Desk/ Wall/ VESA/ DIN-Rail マウント Desk/ Wall/ VESA/ DIN-Rail マウント Desk/ Wall/ VESA/ DIN-Rail マウント Desk/ Wall/ VESA/ DIN-Rail マウント Desk/ Wall/ VESA/ DIN-Rail マウント

オペレーション

システム Microsoft WindowsLinux Yes (XP, XPE for project support)Yes (Ubuntu 12.04 ,Fedora 16) Yes (XP, XPE for project support)Yes (Ubuntu 12.04 ,Fedora 16) Yes (Ubuntu v12.04/CentOS 6.6)Yes Yes (Ubuntu v12.04/CentOS 6.6)Yes Yes (Ubuntu v10.04.1)Yes Yes (Ubuntu v10.04.1)Yes

APl SUSIAccessiManager YesYes YesYes YesYes YesYes Yes- Yes

-その他 McAfee, Acronis McAfee, Acronis Intel AMT 8.0, McAfee, Acronis Intel AMT 8.0, McAfee, Acronis McAfee, Acronis McAfee, Acronis

規格 _安全規格EMC CE, FCC, CCC, BSMI_{UL, CCC, BSMI} CE, FCC, CCC, BSMI_{UL, CCC, BSMI} CE, FCC, CCC, BSMI_{UL, CCC, BSMI} CE, FCC, CCC, BSMI _{UL, CCC, BSMI} CE, FCC, CCC, BSMI, KC_{UL, CCC, BSMI, KC} CE, FCC, CCC, BSMI, KC_{UL, CCC, BSMI, KC}

マルチ

I/O

シリーズ

製

品

セ

レ

ク

ショ

ン

ガ

イ

ド
