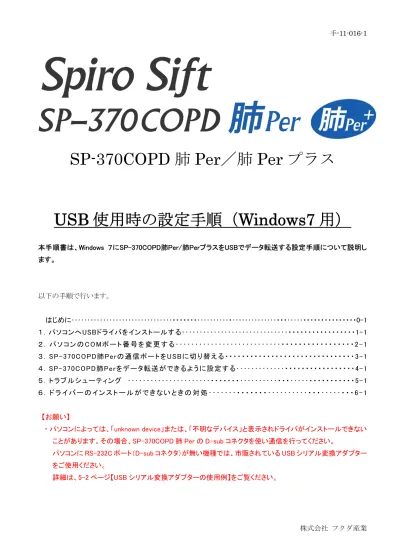

手-11-016-1
SP-370COPD 肺 Per／肺 Per プラス
USB 使用時の設定手順（Windows7 用）
本手順書は、Windows ７にSP-370COPD肺Per/肺PerプラスをUSBでデータ転送する設定手順について説明し ます。 以下の手順で行います。 はじめに････････････････････････････････・・・・・・・･･････････・･･････････････・・・･････・・・・・・・・・・・・・・・0-1 １．パソコンへUSBドライバをインストールする･･････････････････････････････・・・・・・・・・・・・・・・・・1-1 ２ ． パ ソ コ ン の C O M ポ ー ト 番 号 を 変 更 す る ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 2 - 1 ３．SP-370COPD肺Perの通信ポートをUSBに切り替える・・・・ ・・・・・・・・・ ・・・・・・・・・ ・・・・・・・・・ 3-1 ４．SP-370COPD肺Perをデータ転送ができるように設定する･････････････・・・・・・・・・・・・・・・・・4-1 ５．トラ ブルシューティング ･･････････････････････・・・・・・・･･････････・・・･････・・ ・・・・・・・・・5-1 ６ ． ド ラ イ バ ー の イ ン ス ト ー ル が で き な い と き の 対 処 ･ ･ ･ ･ ･ ･ ･ ・ ・ ・ ・ ・ ・ ・ ･ ･ ･ ･ ･ ･ ･ ･ ･ ･ ・ ・ ・ ･ ･ ･ ･ ･ ・ ・ ・ 6 - 1 【お願い】 ・パソコンによっては、「unknown device」または、「不明なデバイス」と表示されドライバがインストールできない ことがあります。その場合、SP-370COPD 肺 Per の D-sub コネクタを使い通信を行ってください。パソコンに RS-232C ポート（D-sub コネクタ）が無い機種では、市販されている USB シリアル変換アダプター をご使用ください。
はじめに
手-11-016-1 0-1 株式会社 フクダ産業 お使いのパソコンにSP-370COPD肺Per/肺PerプラスのUSBドライバが対応しているか確認する必要があります お使いのパソコンが６４ビット版のＯＳでは、USBドライバが使用できません。 （１）[スタート]ボタン をクリックして、[コンピューター]にマウスのカーソルを移動して[右クリック]します。 （２）メニューが表示されたら[プロパティ(R)]をクリックします。 （３）[システム]画面が表示されます。 （４）システムの種類の右を確認します。 図は、32 ビット版のＯＳです。USB ド ライバーは使えます。 「64 ビット」と表示された場合は、USB ドライバーは使えませんので、通信は D-sub（RS232C）をお使いください。 D-sub コネクタの無いパソコンでは、5-2 ページ【USB シリアル変換アダプターの使 用例】を参考にしてください。第１章 パソコンへ USB ドライバをインストールする
手-11-016-1１．パソコンへUSBドライバをインストールする
USBドライバーのインストールの最中は、SP-370COPD肺Perの電源は切っておきます。 【 注意 】 ①必ず管理者権限でWindowsにログインまたは、ドライバーをインストールしてください。 管理者権限がないと正しくドライバーをインストールできません。 ②インストール中、ウィルス検出ソフトは停止してください。 ③USBハブを使わず、直接パソコンのＵＳＢポートに繋いでください。 （１）起動しているアプリケーションを可能な限り終了します。 特にウィルス検出ソフトは終了してください。 （２）ダウンロードした USB ドライバーのファイル「FUKUDA_USB.zip」をダブルクリックするとファイルが解凍（展 開）されます。（セキュリティの画面が表示されたら「はい」をクリックします。） 【図１-１】 （３）解答されたファイルの全て（FUKUDA_USB フォルダごと）デスクトップにコピーします。 ←コピー後、このようなアイコンデスクトップにできます。 【図１-２】 （４）デスクトップにコピーした FUKUDA_USB フォルダを開きます。 SpiroVCPInstaller を右クリックします。 【図１-３】第１章 パソコンへ USB ドライバをインストールする
手-11-016-1 1-2 株式会社 フクダ産業 （５）プルダウンメニューが表示されたら、「管理者として実行（Ａ）」をクリックします。 【図１-４】 （６）インストール画面が表示されます。 【図１-５】 （７）[ Install ]をクリックします。 【図１-６】 （８）Windows セキュリティでは、「このドライバーソフトウェアをインストールします（Ｉ）・・・」を クリックします。 【図１-７】第１章 パソコンへ USB ドライバをインストールする
手-11-016-1 （９）インストールが成功すると下の画面が表示されます。[ ＯＫ ]をクリックします。
【図１-８】
（１０）SP-370COPD 肺 Per の電源は切った状態で、USB ケーブルをパソコンと SP-370COPD 肺 Per に繋ぎま す。（SP-370COPD 肺 Per の USB 電源は、パソコンから供給されます。）
Ａコネクタ：パソコンの USB ポートへ直接接続します。 Ｂコネクタ：SP-370COPD 肺 Per の右側面へ接続します。 【図１-９】 【 注意 】 ・USB ハブ経由での接続は出来ません。 （１１）パソコン画面の右下に下の表示が現れれば USB ドライバーのインストール終了です。 パソコンを再起動してください。 【図１-１０】 上の場合は、COM3 が使われています。 Ａコネクタ Ｂコネクタ
第２章 パソコンの COM ポート番号を変更する
手-11-016-12-1 株式会社 フクダ産業
２．パソコンの COM ポート番号を変更する
※ EFS-8000 や FEV-80 など使用する場合には、COM ポート番号が１～９である必要があります。 COM ポート番号が１０以上に割り当てられている場合、１～９のいずれかのポートに、任意で割り当 て（変更）します。 通常、９以下であれば、第３章に進んでください。 以下の手順は、 ①COM ポート番号が１０以上に割り当てられている場合に COM ポート番号を９以下にします ②通信ができない場合ニボーレートを設定します。
（１）デバイスマネージャで、「SpiroSift SP370COPDHyper」の接続 COM ポート番号を確認します。
【図２-１】
（２）SpiroSift SP370COPDHyper を右クリックし、[プロパティ(R)]を選択します。
【図２-２】 【 確認 】 現在「COM10」です。
第２章 パソコンの COM ポート番号を変更する
手-11-016-1 （３）SpiroSift SP370COPDHyper のプロパティが表示されたら、“ポートの設定”タブをクリックします。 【図２-３】 （４）[詳細設定(A)]をクリックします。 【図２-４】 （５）詳細設定の画面が表示されたら、COM ポート番号(P)：から任意に COM ポート番号を選択します。 【図２-５】 １．COM1～9 以内の番号を選択します。 ２．(使用中)になっている以外で選択する、もしくは（使用中）の箇所が割 り当て可能であれば、現在使用していないことを確認して、COM ポート番号 を任意で選択します。 【 重要 】第２章 パソコンの COM ポート番号を変更する
手-11-016-1 2-3 株式会社 フクダ産業 （６）COM ポート番号(P):に、任意で選択した COM ポート番号が入っていることを確認します。 【図２-６】 [ OK ]をクリックします。 （７）COM ポート番号を任意で選択した際、（使用中）の箇所を選択された場合は、 再度、現在使用していない COM ポート番号（割り当てが可能）か確認します。 問題が無ければ、[ はい(Y) ]をクリックして手順を続行します。 【図２-７】 （８）ウインドに選択した COM ﾎﾟｰﾄ番号が表示されていることを確認します。 [ビット/秒(B):] を ”19200”に設定します。 [ストップビット(S)：] を ‘2’に設定します。 【図２-８】 [ OK ]をクリックします。 （９）正常に COM ポート番号の任意選択がされたかの確認は、 再び、パソコンの画面左下[スタート]から[デバイスマネージャ(D)]を表示し直して確認します。第３章 SP-370COPD 肺 Per の通信ポートを USB に切り替える
手-11-016-1３．SP-370COPD 肺 Per の通信ポートを USB に切り替える
お使いの SP-370COPD 肺 Per のプログラムバージョンが V02-01 以降の場合は、3.1 項に進んでください。 V01-02 又は V01-01 の場合は、次ページ 3.2 項に進んでください。 トップメニュー画面右上にプログラムバージョンが表示されています。 ３．１ V02-01 以降の場合 （１）SP-370COPD 肺 Per の電源を入れます。 （２）スタートアップ画面を表示したらスキップ をタッチします。 （３）“フィルターとマウスピースを～“の画面が表示されたらホームアイコン をタッチします。 （４）[トップ]メニューで設定アイコン をタッチします。 （５）[設定]メニューで動作設定アイコンをタッチします。 （６）左下の[通信ポート]をタッチして、《 D-Sub→USB 》へ切り替えます。 （７）右下の確定アイコン をタッチして設定を確定します。 （８） “第４章 SP-370COPD 肺 Per をデータ転送ができるように設定する”に進んでください。
アニメ
検査
データ
設定
較正
Ｖ０２－０１
通信ポート D-sub
通信ポート ＵＳＢ
確 定 設定第３章 SP-370COPD 肺 Per の通信ポートを USB に切り替える
手-11-016-1 3-2 株式会社 フクダ産業 ３．２ V01-02 又は V01-01 の場合 （１） SP-370COPD 肺 Per の[スタート]キーを押しながら電源を投入します。 【図３-１】 （２） 「CAUTION!!」の画面が表示されるまで[スタート]キーを押し続けます。 画面表示が確認出来たら[スタート]キーから指を離します。 【図３-２】 （３） 指を離してから２秒以上の間隔を置いて、[スタート]キーを、今度は一回押します。 【図３-３】第３章 SP-370COPD 肺 Per の通信ポートを USB に切り替える
手-11-016-1 （４） 拡張設定のメニュー画面が表示されます。 テンキーを使用して[７][７][入力]をタッチします。（77：通信設定を選択します。） 【図３-４】 （５） 通信設定のメニュー画面が表示されます。 通信ポートが D-Sub に設定されていることを確認します。 【図３-５】 （６）[通信ポート]をタッチして、《 D-Sub→USB 》へ切り替えます。 【図３-６】[通信設定]
ID 情報受信
19200
[拡張設定]
5:PC 接続
6:データ転送
10:LCD ｺﾝﾄﾗｽﾄ
22:ﾌﾟﾗﾄｰ検出設定
67:ﾌｧｸﾀｰ
70:補正
77:通信設定
選択:
７ ８ ９
４ ５
１ ２ ３
BS
入力
６
０
[拡張設定]
77
データ転送 19200
確 定
ﾌｧｲﾙ転送 しない
前回値 する
転送モード 通常
ＰＣ接続
9600
通信ポート D-Sub
通信ポート D-Sub
通信ポート U S B
【 重要 】 前回値、ﾌｧｲﾙ転送の項目については、 設定を変更しないで下さい。 データ転送が出来ません。第３章 SP-370COPD 肺 Per の通信ポートを USB に切り替える
手-11-016-1 3-4 株式会社 フクダ産業 （７）通信ポートが USB に切り替わっていることを確認します。 [確定]をタッチすると、「確定しました」のメッセージが数秒表示されます。 【図３-７】 （８）通信ポートの設定を確定すると、拡張設定のメニュー画面が表示されます。 【図３-８】 （２） スタートアップ画面が表示されます。データ転送の通信ポートを USB へ切り替え作業終了です。 【図３-９】[通信設定]
データ転送 19200
確 定
ID 情報受信
19200
ﾌｧｲﾙ転送 しない
前回値 する
転送モード 通常
ＰＣ接続
9600
通信ポート U S B
確定しました
2010 年 09 月 01 日 09 時 30 分
5 分
ただ今 ウォーミングアップ中
Skip
[拡張設定]
5:PC 接続
6:データ転送
10:LCD ｺﾝﾄﾗｽﾄ
22:ﾌﾟﾗﾄｰ検出設定
67:ﾌｧｸﾀｰ
70:補正
77:通信設定
選択:
４ ５
１ ２ ３
BS
入力
６
０
[拡張設定]
７ ８ ９
キャンセルアイコンをタッチします。第４章 SP-370COPD 肺 Per をデータ転送ができるように設定する
手-11-016-1４．SP-370COPD 肺 Per をデータ転送ができるように設定する
（１）トップメニュー画面から[設定]をタッチします。 【図４-１】 図の表示は、肺 Per プラスです。 （２）[設定]のメニュー画面が表示されたら、[印刷設定]をタッチします。 【図４-２】 （３）[印刷設定]のメニュー画面が表示されます。 【図４-３】アニメ
＋機能
検査
データ
設定
Ｖ０１－０１
残り ５００人
較正
[設定]
動作設定
項目設定
印刷設定
患者情報設定
予測式設定
日時設定
設定情報印刷
投薬前後切替
印刷キー 印刷
印刷書式 簡易
印刷項目
自動保存 する
確 定
[印刷設定]
第４章 SP-370COPD 肺 Per をデータ転送ができるように設定する
手-11-016-1 ４-2 株式会社 フクダ産業 （４）印刷設定のメニュー画面が表示されたら、「印刷キー」の機能を選択します。 [印刷キー] をタッチします。タッチする毎に、[印刷]・[転送]・[両方]の順に切り替わります。 [転送]、もしくは[両方]を選択します。 【図４-４】 [印刷キー]の機能説明 本体にセットされた記録紙に印刷します。 データをサーバーなどに転送します。 データを転送後、本体にセットされた記録紙に印刷します。 （５）[印刷キー]の設定が、[転送]、もしくは[両方]になっていることを確認して、 [確定]をタッチします。「確定しました」のメッセージが数秒表示されます。 【図４-５】 （６）[設定]メニューでホームアイコン をタッチすると、トップメニュー【図４-１】の画面が表示 されます。「印刷」キーを押すと（４）で設定したとおり、データ転送が開始されます。[印刷設定]
印刷キー 印刷
印刷書式 簡易
印刷項目
自動保存 する
印刷キー 印刷
印刷キー 転送
印刷キー 両方
確 定
[印刷設定]
印刷キー 転送
印刷書式 簡易
印刷項目
自動保存 する
確 定
確定しました
第５章 トラブルシューティング
手-11-016-1５．トラブルシューティング
番号 トラブル 内 容 対 処 方 法 ６４ビット版ＯＳを使ってい る。 USBドライバは、６４ビット版の ＯＳでは、使用できません。 USB ハ ブ を 経 由 し て 繋 い で い る。 USB ハブ経由では、使えません。 パソコンに直接繋いでください。 USBケーブルの問題 短い（1ｍ程度）USBケーブルに交換 してください。 SP-370COPD肺Perを一度外し、パソ コンを再起動してください。 その後、SP-370COPD肺Perをつない でください。 短い（1ｍ程度）USBケーブルに交換 してください。 デバイスマネージャの ！ マークの ついているデバイスを削除します。 削除方法の手順 ①！マークのついているデバイスを右 クリックする。 ②プルダウンメニューから削除（U）をク リックする。 ③USBケーブルを外す。 ④パソコンを再起動する。 ⑤最初からドライバのインストールを行 う。 SP-370COPD肺Perを一度外します。 パソコンを再起動します。 SP-370COPD肺Perをつなぎます。 1 USBケーブルを差し込んでも イ ン ス ト ー ル が 開 始 さ れ な い。 又は、ドライバーのインスト ールができない。 デ バ イ ス マ ネ ー ジ ャ が SP-370COPD肺Perを正しく認識 せず ！ マークのついているデ バイスとして表示されていて かつ、ドライバーがインストー ルできない。 「Unknown device」または「不 明なデバイス」と表示されるこ ともあります。SP-370COPD 肺 Per 側の USB ケ－ブル を抜き差しします。 もし、右下に「Unknown device」ま たは「不明なデバイス」が表示され ている場合など、×をクリックして 閉じてから抜いてください。 間隔はそれぞれ10秒間隔程度で行 ってください。
第５章 トラブルシューティング
手-11-016-1 5-2 株式会社 フクダ産業 「６．ドライバーのインストールが できないときの対処」を実施しま す。 パソコンによっては、内部に USB ハ ブが組み込まれている機種があり 正しく認識されず「unknown device」 又は、「不明なデバイス」は表示さ れドライバがインストールできな いことがあります。 この場合は、SP-370COPD 肺 Per の D-sub コネクタを使い RS-232C で通 信を行ってください。 パソコンにRS-232Cポートが無い機 種では、市販されているUSBシリア ル変換アダプターをご使用くださ い。 【USB シリアル変換アダプターの使用例】 通信ケーブルの詳細は、本書をダウンロードしたページ上の“通信に使用するケーブルについてはここをご覧 ください。”を参照してください。 USB シリアル変換アダプター 必ず、「肺機能専用通信ケーブル 4.5ｍ」又は、 「肺機能専用通信ケーブル 10ｍ」をご使用くだ さい。第５章 トラブルシューティング
手-11-016-1 番号 トラブル 内 容 対 処 方 法 SP-370COPD肺Perを一度外します。 パソコンを再起動します。 SP-370COPD肺Perをつなぎます。 短い（1ｍ程度）USBケーブルに交換 してください。 SP-370COPD肺Perを一度外し、パソ コンを再起動してください。 その後、SP-370COPD肺Perをつない でください。 デバイスマネージャの ！ マークの ついているデバイスを削除します。 削除方法の手順 ①！マークのついているデバイスを右 クリックする。 ②プルダウンメニューから削除（U）をク リックする。 ③USBケーブルを外す。 ④パソコンを再起動する。 ⑤最初からドライバのインストールを行 う。SP-370COPD 肺 Per 側の USB ケ－ブル を抜き差しします。 もし、右下に「Unknown device」ま たは「不明なデバイス」が表示され ている場合など、×をクリックして 閉じてから抜いてください。 間隔はそれぞれ10秒間隔程度で行 ってください。 2 インストールができても通信が できない。 デ バ イ ス マ ネ ー ジ ャ が SP-370COPD肺Perを正し認識せ ず！マークのついているデバイス として表示される。 「６．ドライバーのインストールが できないときの対処」を実施しま す。
第５章 トラブルシューティング
手-11-016-1 5-4 株式会社 フクダ産業 パソコンによっては、内部に USB ハ ブが組み込まれている機種があり 正しく認識されず「unknown device」 又は、「不明なデバイス」は表示さ れドライバがインストールできな いことがあります。 この場合は、SP-370COPD 肺 Per の D-sub コネクタを使い RS-232C で通 信を行ってください。 パソコンにRS-232Cポートが無い機 種では、市販されているUSBシリア ル変換アダプターをご使用くださ い。 5-2ページを参照してください。 通信ポートのCOM番号が合って いない 「２．パソコンの COM ポート番号を任 意で選択する」を参考に COM 番号を 変更してください。 EFS-8000やFEV-80のボーレート の設定とSP-370COPD肺Perが合 っていない EFS-8000やFEV-80のボーレートの設 定を2-3ページ【図２-４】に合わせ てください。 サ ー バ ー が SP-370COPD 肺 Per のCOM番号を受信する設定にな っていない。 受信する設定にしてください。 3 インストールファイルが見つから ない。 ダウンロードしたファイルは、Zip 形式で圧縮（ファイルサイズを小 さくすることです）しています。 そのままでは、使えません。 ご使用前に解凍（元のファイルに戻 す）してください。 通常、ダブルクリックすると自動でファ イルを解凍します。 解凍時に開いたフォルダのファイルを デスクトップにコピーしてください。 4 サーバーがCOMポートを認識 しない。 サーバーのパソコンが起動中に USBケーブルを外した。 USBケーブルを繋いで、サーバーを再 起動してください。 5 転送終了した画面を表示する が、データを転送しない SP-370COPD肺Perの[通信設定] メニューで、ファイル転送を「す る」に変えた。 ファイル転送は「しない」にしてくださ い。第５章 トラブルシューティング
手-11-016-1 ボーレートが合っていない。 SP-370COPD肺Perの設定は、3-3ペ ージ「通信設定のメニュー画面」のと おり「データ転送 19200」、「転送モー ド 通常」にしてください。 転送先の設定は、19200bpsにしてくだ さい。第６章 ドライバーのインストールができないときの対処
手-11-016-1 6-1 株式会社 フクダ産業６．ドライバーのインストールができないときの対処
（１）インストールできないとパソコン画面の右下に下のような表示が現れます。 【図６-１】 （２）[スタート]ボタン をクリックして、[コンピューター]にマウスのカーソルを移動して[右クリック]します。 【図６-２】 （３）メニューが表示されたら[プロパティ(R)]をクリックします。 【図６-３】第６章 ドライバーのインストールができないときの対処
手-11-016-1 （４）システム画面が表示されます。 デバイスマネージャをクリックします。 【図６-４】 （５）ほかのデバイスから「SpiroShift SP-370COPDhyper」を探します。 【図６-５】 ※「unknown device」または、 「不明なデバイス」と表示さ れる場合は、5.トラブルシュー ティングをご覧ください。第６章 ドライバーのインストールができないときの対処
手-11-016-16-3 株式会社 フクダ産業 （６）「SpiroShift SP-370COPDhyper」を右クリックします。 [プロパティ (R)]をクリックします。
【図６-６】
（７）SpiroShift SP-370COPDhyper のプロパティが表示されます。 [ドライバーの更新(U)]をクリックします。
【図６-７】
（８）「ドライバーソフトウェアの更新」が表示されたら、[コンピューターを参照してドライバーソフトウェアを検索しま す（R）]をクリックします。
第６章 ドライバーのインストールができないときの対処
手-11-016-1 （９）[参照(R)]をクリックし、デスクトップ上の「FUKUDA_USB」を指定します。 【図６-９】 （１０）[OK]をクリックします。 （１１）デスクトップの「FUKUDA_USB」が検索先になります。 [次へ(N)]をクリックします。 【図６-１０】○
×
フ ォ ル ダ の ア イ コ ン を選択してください。第６章 ドライバーのインストールができないときの対処
手-11-016-1 6-5 株式会社 フクダ産業 （１２）Windows セキュリティが表示されます。 下の「このドライバーソフトをインストールします。(I)」をクリックします。 【図６-１１】 （１３）更新中を示すウィンドゥが表示されます。 【図６-１２】 （１４）ドライバが正常にインストールされると下のウィンドゥが表示されます。 [閉じる(C)]をクリックします。 【図６-１３】第６章 ドライバーのインストールができないときの対処
手-11-016-1 （１５）デバイスマネージャのポート（COM と LPT）をクリックして、「SpiroSift SP370COPDhyper」があることを確認します。 【図６-１４】 USB ドライバーのインストール終了です。 パソコンを再起動してください。 【 確認 】 現在「COM3」です。
