はじめに

本書は、オラクルまたは富士通のSPARC M10 システムが提供するドメイン構築の機

能について説明しています。本書は、コンピュータネットワークおよびOracle

Solarisに関する高度な知識を有するシステム管理者を対象としています。

なお、SPARC M10 システムは、Fujitsu M10という製品名でも販売されています。

SPARC M10 システムとFujitsu M10は、同一製品です。

ここでは、以下の項目について説明しています。

■

対象読者

■

表記上の規則

■

安全上の注意事項

■

CLI（コマンドライン・インターフェース）の表記について

■

マニュアルへのフィードバック

　

対象読者

本書は、コンピュータネットワークおよびOracle Solarisの高度な知識を有するシス

テム管理者を対象にして書かれています。

(10)

SPARC M10 システム関連マニュアル（*1）

SPARC M10 システムはじめにお読みください/SPARC M10 Systems Getting Started Guide（*2） SPARC M10 システム早わかりガイド

SPARC M10 Systems Important Legal and Safety Information（*2）

Software License Conditions for Fujitsu M10/SPARC M10 Systems/ソフトウェアライセンス使用許諾条件 Fujitsu M10/SPARC M10 Systems Safety and Compliance Guide/安全に使用していただくために SPARC M10 Systems Security Guide

SPARC M10システム/SPARC Enterprise/PRIMEQUEST共通設置計画マニュアル SPARC M10 システムインストレーションガイド SPARC M10-1 サービスマニュアル SPARC M10-4/M10-4S サービスマニュアル SPARC M10 システムクロスバーボックスサービスマニュアル SPARC M10 システム版PCIボックスサービスマニュアル SPARC M10 システム PCIカード搭載ガイド SPARC M10 システムシステム運用・管理ガイド SPARC M10 システムドメイン構築ガイド SPARC M10 システム XSCFリファレンスマニュアル SPARC M10 システム RCILユーザーズガイド（*3） SPARC M10 システム XSCF MIB・Trap一覧 SPARC M10 システムプロダクトノート SPARC M10 システム用語集 *1: 掲載されるマニュアルは、予告なく変更される場合があります。 *2: 印刷されたマニュアルが製品に同梱されます。

*3: 特にSPARC M10システムとFUJITSU ETERNUSディスクストレージシステムを対象にしています。

表記上の規則

本書では、以下のような字体や記号を、特別な意味を持つものとして使用しています。

本文中のコマンド表記について

XSCFコマンドには(8)または(1)のセクション番号が付きますが、本文中では(8)や(1)

を省略しています。

Oracle Solarisコマンドは、本文中に(1M)などのセクション番号を付けています。

各コマンド共、参照を促す場合にはコマンド名にセクション番号を付けています。

安全上の注意事項

SPARC M10 システムをご使用または取り扱う前に、次のドキュメントを熟読してく

ださい。

■

SPARC M10 Systems Important Legal and Safety Information

■

SPARC M10 Systems Safety and Compliance Guide/安全に使用していただくため

(12)

CLI（コマンドライン・インター

フェース）の表記について

コマンドの記載形式は以下のとおりです。

■

値を入力する変数は斜体で記載

■

省略可能な要素は[ ]で囲んで記載

■

省略可能なキーワードの選択肢は、まとめて[ ]で囲み、|で区切り記載

マニュアルへのフィードバック

本書に関するご意見、ご要望がございましたら、マニュアル番号、マニュアル名称、

ページおよび具体的な内容を、次のURLからお問い合わせください。

■

日本語サイト

http://jp.fujitsu.com/platform/server/sparc/manual/

■

グローバルサイト

http://www.fujitsu.com/global/services/computing/server/sparc/downloads/manual/

(13)

第1章

ドメイン構築の概要を理解する

ここでは、ドメイン構築の概要を説明します。

■

ドメインとは何か

■

物理パーティションとは

■

論理ドメインとは

■

システムボードの構成要素

■

物理パーティションの動的再構成とは

■

物理パーティションを構成するためのシステム構成およびソフトウェア条件

■

SPARC64

X+プロセッサとSPARC64

Xプロセッサ

1.1 ドメインとは何か

ここでは、ドメインと、それを実現するSPARC M10 システムのアーキテクチャーを

説明します。

ドメインとは、SPARC M10 システム上に構築され、独立したシステムとして機能す

る仮想マシンです。SPARC M10 システムのハードウェアリソースを適切に割り当て

ることで、必要とする規模の仮想マシンを複数構築できます。

　

ドメインの利点は次のとおりです。

■

多数のサーバの運用／管理が容易

サーバをドメインとして構築することで、多数のサーバをSPARC M10 システム

上で一元的に管理できます。

■

サービスの独立性の維持

ドメインは、独立した仮想マシンとして動作し、ほかのドメインから分離されて

います。そのため、あるドメインのシステム障害が、ほかのドメインに影響する

ことはありません。

■

ハードウェアリソースの有効利用

処理負荷の状況に応じて、SPARC M10 システム内のハードウェアリソースを柔

軟にドメインに配分できます。そのため、ハードウェアリソースを有効に活用で

(14)

‛ℂ䊌䊷䊁䉞䉲䊢䊮 ‛ℂ䊌䊷䊁䉞䉲䊢䊮 (PPAR#00)(PPAR#00) 䊊䉟䊌䊷䊋䉟䉱䊊䉟䊌䊷䊋䉟䉱䊊䉟䊌䊷䊋䉟䉱䊊䉟䊌䊷䊋䉟䉱⺰ℂ ⺰ℂ 䊄䊜䉟䊮䊄䊜䉟䊮㩿 ೙ᓮ䊄䊜䉟䊮㪀㩿 ೙ᓮ䊄䊜䉟䊮㪀 (primary) (primary) ⺰ℂ ⺰ℂ 䊄䊜䉟䊮䊄䊜䉟䊮㩿䉭䉴䊃䊄䊜䉟䊮㪀㩿䉭䉴䊃䊄䊜䉟䊮㪀 (ldom01) (ldom01) ⺰ℂ ⺰ℂ 䊄䊜䉟䊮䊄䊜䉟䊮㩿䉭䉴䊃䊄䊜䉟䊮㪀㩿䉭䉴䊃䊄䊜䉟䊮㪀 (ldom10) (ldom10) ⺰ℂ ⺰ℂ 䊄䊜䉟䊮䊄䊜䉟䊮㩿䉭䉴䊃䊄䊜䉟䊮㪀㩿䉭䉴䊃䊄䊜䉟䊮㪀 (ldom12) (ldom12) 䉝䊒䊥䉝䊒䊥䉬䊷䉲䊢䊮䉬䊷䉲䊢䊮䉝䊒䊥䉬䊷䉲䊢䊮䉝䊒䊥䉬䊷䉲䊢䊮 Oracle Oracle Solaris

Solaris SolarisSolarisOracleOracle SolarisSolarisOracleOracle SolarisSolarisOracleOracle OracleOracleSolarisSolaris OracleOracleSolarisSolaris

Oracle Oracle Solaris Solaris 䉝䊒䊥䉬䊷䉲䊢䊮䉝䊒䊥䉬䊷䉲䊢䊮䉝䊒䊥䉬䊷䉲䊢䊮䉝䊒䊥䉬䊷䉲䊢䊮䉝䊒䊥䉝䊒䊥䉬䊷䉲䊢䊮䉬䊷䉲䊢䊮䉬䊷䉲䊢䊮䉬䊷䉲䊢䊮䉝䊒䊥䉝䊒䊥䉬䊷䉲䊢䊮䉬䊷䉲䊢䊮䉝䊒䊥䉝䊒䊥⺰ℂ䊄䊜䉟䊮⺰ℂ䊄䊜䉟䊮㩿䉭䉴䊃䊄䊜䉟䊮㪀䉭䉴䊃䊄䊜䉟䊮㪀 (ldom00) (ldom00) ⺰ℂ䊄䊜䉟䊮⺰ℂ䊄䊜䉟䊮㩿 ೙ᓮ䊄䊜䉟䊮㪀೙ᓮ䊄䊜䉟䊮㪀 (primary) (primary) ⺰ℂ䊄䊜䉟䊮⺰ℂ䊄䊜䉟䊮㩿䉭䉴䊃䊄䊜䉟䊮㪀䉭䉴䊃䊄䊜䉟䊮㪀 (ldom11) (ldom11) 䉲䉴䊁䊛䉲䉴䊁䊛䊗䊷䊄䊗䊷䊄 (PSB#01) (PSB#01) 䊜䊝䊥䊜䊝䊥 CPU CPU I/O I/O 䉲䉴䊁䊛䉲䉴䊁䊛䊗䊷䊄䊗䊷䊄 (PSB#02) (PSB#02) 䊜䊝䊥䊜䊝䊥 CPU CPU I/O I/O 䉲䉴䊁䊛䉲䉴䊁䊛䊗䊷䊄䊗䊷䊄 (PSB#03) (PSB#03) 䊜䊝䊥䊜䊝䊥 CPU CPU I/O I/O 䉲䉴䊁䊛䉲䉴䊁䊛䊗䊷䊄䊗䊷䊄 (PSB#00) (PSB#00) 䊜䊝䊥䊜䊝䊥 CPU CPU I/O I/O ‛ℂ䊌䊷䊁䉞䉲䊢䊮 ‛ℂ䊌䊷䊁䉞䉲䊢䊮 (PPAR#01)(PPAR#01) Oracle VM Server for SPARC

Oracle VM Server for SPARC Oracle VM Server for SPARCOracle VM Server for SPARC SPARC M10 SPARC M10䉲䉴䊁䊛䉲䉴䊁䊛 XSCF XSCF 㪙㪙㩺㪇㪇㪙㪙㩺㪇㪇㪙㪙㩺㪇㪈㪙㪙㩺㪇㪈㪙㪙㩺㪇㪉㪙㪙㩺㪇㪉㪙㪙㩺㪇㪊㪙㪙㩺㪇㪊

きます。

1.1.1 SPARC

M10 システムのアーキテクチャー

図 1-1 　　 SPARC M10 システムのアーキテクチャー

SPARC M10 システムのアーキテクチャーを

図

1-1

に示します。ドメインは物理パー

ティション（PPAR）と論理ドメインという2つの要素で構成されます。

　

構築した論理ドメインごとにOracle Solarisが稼働します。ユーザーからは、ドメイ

ンは独立した1台のコンピュータシステムに見えます。

1.1.2 SPARC

M10システムのプロセッサ

SPARC M10システムには、SPARC64 X+プロセッサが搭載されたモデルと、

(15)

SPARC64 Xプロセッサが搭載されたモデルがあります。

さらに、SPARC M10-4Sシステムでは、SPARC64 X+プロセッサが搭載された筐体と、

SPARC64 Xプロセッサが搭載された筐体を混在させて、1つの物理パーティションと

しても構成することができます。

詳細は、「

1.7 SPARC64

X+プロセッサとSPARC64

Xプロセッサ

」を参照してくださ

い。

1.2 物理パーティションとは

ここでは、物理パーティションの構成要素と、物理パーティションに関する操作を説

明します。

1.2.1 物理パーティションの構成要素を理解する

物理パーティションは、物理システムボード（PSB）で構成されます。また、物理パー

ティションでは、物理システムボードのハードウェアリソースを論理システムボード

（LSB）という論理的なシステムボードに割り当てます。

■

物理システムボード（PSB）

1つのSPARC M10システム筐体内に搭載されたすべてのCPUやメモリといった物

理的な部品から構成されます。SPARC M10-1ではマザーボードユニット、SPARC

M10-4/M10-4Sでは下段（CMUL）と上段（CMUU）を合わせたCPUメモリユニッ

トが物理システムボードです。また、PCIeカードやディスク装置などを含めて物

理システムボードとして扱うこともあります。物理システムボードは、ハードウェ

アを増設／減設／交換するための物理ユニットを説明するときに使用されること

もあります。

■

論理システムボード（LSB）

物理システムボードに割り当てる論理ユニット名です。物理パーティションには、

論理システムボードのセットがそれぞれ割り当てられます。また、論理システム

ボード番号は、カーネルメモリなどのリソースをどのように各論理ドメインに割

り当てるかを制御するために使用されます。

■

システムボード

物理パーティションの構築や表示などの操作で、1つのSPARC M10システム筐体

のハードウェアリソースを説明するために使用されます。SPARC M10-4/M10-4S

では、CPUメモリユニット（下段）（CMUL）とCPUメモリユニット（上段）

（CMUU）の2つのボードが実装されていますが、これらを合わせたCPUメモリ

ユニットが、単一のシステムボードとして機能します。

物理パーティション上の論理システムボードと物理システムボードの対応付けは、物

理パーティション構成情報（PPAR構成情報）に設定します。

図

1-2

は、その対応付

けのイメージを示しています。

(16)

BB#00

䝯䝰䝸

I/O

CPU

ㄽ⌮䝅䝇䝔䝮

䝪䞊䝗

(LSB#00)

ㄽ⌮䝅䝇䝔䝮

䝪䞊䝗

(LSB#01)

ㄽ⌮䝅䝇䝔䝮

䝪䞊䝗

(LSB#15)

ㄽ⌮䝅䝇䝔䝮

䝪䞊䝗

(LSB#0n)

BB#01

䝯䝰䝸

I/O

CPU

BB#0x

䝯䝰䝸

I/O

CPU

≀⌮䝟䞊䝔䜱䝅䝵䞁 0

(PPAR 0)

≀⌮䝟䞊䝔䜱䝅䝵䞁 x

(PPAR x)

≀⌮䝅䝇䝔䝮

䝪䞊䝗 (PSB#00-0)

≀⌮䝅䝇䝔䝮

䝪䞊䝗 (PSB#01-0)

≀⌮䝅䝇䝔䝮

䝪䞊䝗 (PSB#0x-0)

≀⌮䝟䞊䝔䜱䝅䝵䞁ᵓᡂ᝟ሗ

注－1CPUの筐体を単体で使用するSPARC M10-1、および4CPUの筐体を単体で使用する SPARC M10-4では、ビルディングブロック方式で物理パーティションを構成することはできません。

図 1-2 　　論理システムボードとシステムボードの対応付けのイメージ

物理パーティションは、ビルディングブロック構成でのSPARC M10-4Sの台数分まで

構築できます。SPARC M10 システムでは、最大16台のSPARC M10-4Sを接続し、最

大16個の物理パーティションを構成できます。また、複数のSPARC M10-4Sから1つ

の物理パーティションを構築することもできます。

ビルディングブロック構成では、システムのリソースを柔軟に拡張できます。例えば、

最小限のシステムから始めて、業務の拡大に応じてシステム全体を拡張していくこと

ができます。

動的再構成の操作対象であるすべてのシステムボードは、該当物理パーティションの

物理パーティション構成情報（PPAR構成情報）に登録されていなければなりません。

PPAR構成情報への登録には、setpclコマンドを使用します。

　

PPAR構成情報は、物理パーティションに接続されている利用可能なシステムボード

の一覧であり、XSCFにより管理されています。各PPAR構成情報には、登録したシ

ステムボードの情報だけではなく、物理パーティションおよび各システムボードのオ

(17)

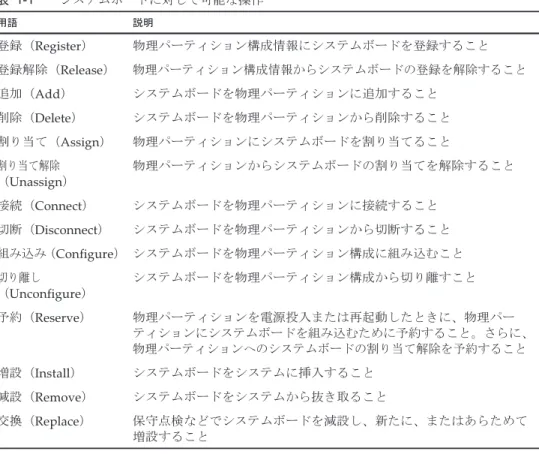

表 1-1 　　システムボードに対して可能な操作用語説明登録（Register）物理パーティション構成情報にシステムボードを登録すること登録解除（Release）物理パーティション構成情報からシステムボードの登録を解除すること追加（Add）システムボードを物理パーティションに追加すること削除（Delete）システムボードを物理パーティションから削除すること割り当て（Assign）物理パーティションにシステムボードを割り当てること割り当て解除（Unassign）物理パーティションからシステムボードの割り当てを解除すること接続（Connect）システムボードを物理パーティションに接続すること切断（Disconnect）システムボードを物理パーティションから切断すること組み込み（Configure）システムボードを物理パーティション構成に組み込むこと切り離し（Unconfigure）システムボードを物理パーティション構成から切り離すこと予約（Reserve）物理パーティションを電源投入または再起動したときに、物理パーティションにシステムボードを組み込むために予約すること。さらに、物理パーティションへのシステムボードの割り当て解除を予約すること増設（Install）システムボードをシステムに挿入すること減設（Remove）システムボードをシステムから抜き取ること交換（Replace）保守点検などでシステムボードを減設し、新たに、またはあらためて増設すること

プション情報が格納されます。

CPU

コアアクティベーション

システムボード上のCPUは、CPUコアアクティベーションによりCPUリソースとし

て提供されます。CPUコアアクティベーションは、システムに搭載されているCPU

リソースのうち、購入した容量を使用可能にする仕組みです。SPARC M10 システム

では、CPUは、システムを設置した直後や物理パーティションを構築した直後の状

態では利用できません。利用するCPUのCPUコアアクティベーションキーを購入し、

それを各物理パーティションに割り当てることで利用できるようになります。

　

CPUコアアクティベーションの詳細は、『SPARC M10 システムシステム運用・管理

ガイド』の「第5章 CPUコアアクティベーション」を参照してください。

1.2.2 物理パーティション構成を操作する

表

1-1

は、物理パーティションを構成するシステムボードに対して可能な操作を示し

ています。

(18)

システムボードの登録／登録解除

物理システムボードに論理システムボード番号を付与して、物理パーティション構成

情報に設定することを、システムボードの登録といい、物理システムボードを物理パー

ティション構成情報から削除することを、システムボードの登録解除といいます。物

理パーティション構成情報に物理システムボードを登録することで、物理パーティ

ションへのシステムボードの割り当てや組み込みなどシステムボードの操作が可能に

なります。

システムボードの追加

増設したシステムボード、またはどの物理パーティションにも属さず使用していない

システムボードを物理パーティションに組み込むことを、システムボードの追加とい

います。システムボードの追加は、接続（connect）、組み込み（configure）という

ように段階的に処理が行われます。システムボードの追加を行うと、指示されたシス

テムボードは、まず該当する物理パーティションに接続します。その後システムボー

ドの組み込み処理が行われることで、システムボードの追加が完了します。

システムボードの削除

構成する物理パーティションから不要となったシステムボードを切り離すことを、シ

ステムボードの削除といいます。システムボードの削除は、切り離し（unconfigure）、

切断（disconnect）というように段階的に処理が行われます。

　

システムボードを別の物理パーティションに割り当てる場合は、削除の操作に割り当

て解除（unassign）の処理を含める必要があります。システムボードの削除を行うと、

まず指定されたシステムボードの切り離し処理が行われます。その後、属していた物

理パーティションから切断されることで、システムボードの削除が完了します。

システムボードの割り当て／割り当て解除

増設したシステムボード、またはどの物理パーティションにも属さず使用していない

システムボードを物理パーティションに属せるようにすることを、システムボードの

割り当てといい、物理パーティションに属している状態を解除することをシステム

ボードの割り当て解除といいます。

　

システムボードを該当の物理パーティションへ割り当てる（assign）ことで、別の物

理パーティションからは、そのシステムボードへの操作ができなくなります。システ

ムボードを物理パーティションへ割り当て、物理パーティションを電源投入すると、

システムボードの追加が行われます。物理パーティションを電源切断すると、システ

ムボードの削除が行われ、システムボードは物理パーティションに割り当てられた状

態（assign）になります。

　

物理パーティションに割り当てられた状態（assign）から割り当て解除（unassign）

すると、どの物理パーティションにも属さず、別の物理パーティションに割り当てる

ことができます。

システムボードの交換

保守のためにシステムボードを交換することを、システムボードの交換といいます。

システムボードの交換は、CPU、メモリ、I/Oデバイスのハードウェアリソースを交

換する場合に利用することができます。システムボードの交換は段階的に処理が行わ

(19)

ࢩࢫࢸ࣒ ࣮࣎ࢻ ࣓ࣔࣜ &38 ,2 ࢩࢫࢸ࣒ ࣮࣎ࢻ ࣓ࣔࣜ &38 ,2 ࢩࢫࢸ࣒ ࣮࣎ࢻ ࣓ࣔࣜ &38 ,2 ࢩࢫࢸ࣒ ࣮࣎ࢻ ࣓ࣔࣜ &38 ,2 ≀⌮ࣃ࣮ࢸ࢕ࢩࣙࣥ ≀⌮ࣃ࣮ࢸ࢕ࢩࣙࣥ ࢩࢫࢸ࣒ ࣮࣎ࢻ ࣓ࣔࣜ &38 ,2 ࢩࢫࢸ࣒ ࣮࣎ࢻ ࣓ࣔࣜ &38 ,2 ࢩࢫࢸ࣒ ࣮࣎ࢻ ࣓ࣔࣜ &38 ,2 ࢩࢫࢸ࣒ ࣮࣎ࢻ ࣓ࣔࣜ &38 ,2 ≀⌮ࣃ࣮ࢸ࢕ࢩࣙࣥ ≀⌮ࣃ࣮ࢸ࢕ࢩࣙࣥ

れます。システムボードの交換を行うことで、指示されたシステムボードに対して、

システムボードの削除が行われます。システムボードの削除が完了することで、シス

テムボードを減設できる状態となり、該当するシステムボードを減設します。そして、

部品交換などの作業を経たあと、交換する新たなシステムボードを再度増設します。

その後、増設が完了し、システムボードの追加を行うことで交換が完了します。

物理パーティションの動的再構成

物理パーティションの動的再構成（DR: Dynamic Reconfiguration）とは、論理ドメ

インを停止することなく、CPU、メモリ、I/Oデバイスといったハードウェアリソー

スを追加したり削除したりできる技術です。物理パーティションの動的再構成には、

システムボードの追加と削除という2つの機能があり、次のような用途に利用できま

す。

■

業務の拡張やシステム負荷の増大に対処するため、物理パーティションのOracle

Solarisを停止させずにシステムボードの追加が行えます。

■

何らかの故障が発生しシステムボードが縮退している場合に、物理パーティショ

ンのOracle Solarisを停止させずにそのシステムボードを一時的に切り離し、故障

部品を交換できます。

■

システムボードを物理的に挿抜せずに物理パーティションを稼働させたまま、あ

る物理パーティションから別の物理パーティションにリソースを移動します。複

数の物理パーティションで負荷のバランスをとったり、物理パーティション間で

共通のI/Oリソースを共有したりできます。

図

1-3

に、物理パーティションの動的再構成のイメージを示します。

図 1-3 　　物理パーティションの動的再構成での処理のながれ

図

1-3

の例では、システムボード02-0が物理パーティション0から削除され、物理パー

ティション1へと追加されています。このようにハードウェアの物理的な構成（実装

位置）は変えず、その論理的な構成（configuration）を変えることができます。

システムボードプール機能

システムボードプール機能とは、特定のシステムボードを、どの物理パーティション

にも属さない状態に配置する機能です。複数の物理パーティション間で必要に応じて

システムボードを移動するのに有効な機能です。例えば、CPUやメモリの負荷が高

い物理パーティションに対して、システムボードプールからシステムボードを獲得し

て、その物理パーティションへ追加することができます。また、不要になった時点で、

システムボードプールへ返却することもできます。

プール状態のシステムボードは、物理パーティション構成情報（PPAR構成情報）に

登録されている場合にのみ、物理パーティションに割り当てることが可能です。つま

り、複数のPPAR構成情報に同一のシステムボードを登録しておくことで、そのシス

テムボードを物理パーティションの稼働状況に応じて組み込んだり切り離したりし

(20)

て、柔軟にシステムを運用することができます。ただし、このような運用では、プー

ル状態のシステムボードの使用状況は、常にきちんと管理される必要があります。

また、「

2.2 XSCFの条件と設定

」で説明しているメモリ無効化オプションおよびI/O

無効化オプションと組み合わせることで、システムボードの追加および削除を容易に

行うことができます。

物理パーティションの構成変更の予約

物理パーティションでは、システムボードの追加、または削除を動的に行えるだけで

なく、該当物理パーティションの電源が次に投入／切断されるとき、あるいは再起動

されるときに再構成が行われるように予約することができます。

物理パーティションの構成変更の予約は、次のような場合に使用することができます。

■

業務や運用の都合から、動的再構成によってハードウェアリソースを再構成でき

ない場合

■

物理パーティションの構成をただちに変更しない場合

■

動的再構成に対応していないドライバやPCIカードが搭載されているシステムボー

ドを削除する場合など、動的再構成による設定変更操作を回避し、物理パーティ

ションの再起動によりただちに構成変更を行いたい場合

1.2.3 物理パーティション構築に関する操作の概要

物理パーティション構成のためにXSCFで提供されるユーザーインターフェースには、

コマンドライン形式のXSCFシェルとブラウザ形式のXSCF Webがあります。これら

の操作は、XSCFにより一括して管理されます。さらにXSCFのセキュリティ管理によっ

て、特定のアクセス権限がある管理者のみが物理パーティションの構成に関する操作

を行えます。物理パーティション構成のためのXSCFシェルコマンドについては、

「

3.1 物理パーティション構築に関する操作とコマンド

」を参照してください。

XSCF Webによる操作は、本書では説明していません。詳細については、『SPARC

M10 システムシステム運用・管理ガイド』を参照してください。

1.3 論理ドメインとは

ここでは、論理ドメインの構成要素と、論理ドメインに関する操作を説明します。

1.3.1 論理ドメインの構成要素を理解する

論理ドメインは、仮想CPU、仮想メモリ、仮想I/Oで構成されます。

■

仮想CPU

論理ドメインには、CPUを仮想CPU（スレッド）単位で割り当てることができま

す。SPARC M10 システムでは、1つの物理的なCPU（＝1ソケット）が複数のコ

アを持ち、それぞれのコアがスレッドを持ちます。そのため、1つの物理CPUには

スレッド数分の仮想CPUが存在します。これらの仮想CPUを論理ドメインに割り

(21)

当てることができます。通常、論理ドメインのパフォーマンスを考慮して、コア

単位で仮想CPUを割り当てるようにします。

■

仮想メモリ

論理ドメインには、メモリを256 MB単位で割り当てることができます。

■

仮想I/O

論理ドメインには、I/Oを仮想I/Oの単位で割り当てることができます。例えば、

仮想I/Oの1つである仮想ディスクには、次の実体が使用できます。

・物理ディスク

・物理ディスクスライス

・ZFS、UFSなどのファイルシステムのファイル

・ZFSなどのボリュームマネージャーからの論理ボリューム

また、論理ドメインは、その役割によって次のものに分かれます。

■

制御ドメイン

制御ドメインは、ほかの論理ドメインを作成、管理したり、リソースを割り当て

たりする論理ドメインです。制御ドメインは、物理パーティションに1つだけ存在

します。制御ドメインには、Oracle VM Server for SPARCがインストールされ、

管理ソフトウェアであるLogical Domains Managerが稼働しています。

■

I/Oドメイン

I/Oドメインは、仮想デバイスサービスを提供する論理ドメインです。仮想デバイ

スサービスには、ディスク、ネットワーク、およびコンソールがあります。

■

ルートドメイン

ルートドメインは、PCIeルートコンプレックスが割り当てられたI/Oドメインです。

PCIeルートコンプレックスとはPCIeバス全体を指し、PCIeバス、すべてのPCIス

イッチ、およびデバイスで構成されます。ルートドメインが物理的なI/Oデバイス

を所有し、それらに直接アクセスします。

■

ゲストドメイン

ゲストドメインは、制御ドメインによって管理され、I/Oドメインの仮想デバイス

サービスを利用する論理ドメインです。通常、ゲストドメインでは、ミドルウェ

アやアプリケーションプログラムが動作します。ゲストドメインでは、独立した

Oracle Solarisが動作し、他のゲストドメインに影響を与えることなく、起動や停

止が可能です。また、ゲストドメインには、仮想CPU、仮想メモリ、仮想I/Oを動

的に追加したり削除したりできます。

■

サービスドメイン

サービスドメインは、I/Oドメインやルートドメインといったゲストドメインから

利用されるドメインの総称です。

(22)

‛ℂ䊌䊷䊁䉞䉲䊢䊮⺰ℂ䊄䊜䉟䊮䈱 ↢ᚑ 㪆 ▤ℂ 㪆䊥䉸䊷䉴䈱 ഀ䉍ᒰ䈩䉝䊒䊥䉬䊷䉲䊢䊮䊒䊨䉫䊤䊛䈱ታⴕ ઒ᗐ䊂䊋䉟䉴䉰䊷䊎䉴䈱ឭଏ ↢ᚑ 㪆 ▤ℂ 㪆䊥䉸䊷䉴䈱ഀ䉍ᒰ䈩 ↢ᚑ 㪆 ▤ℂ 㪆䊥䉸䊷䉴䈱ഀ䉍ᒰ䈩 ೙ᓮ䊄䊜䉟䊮䉭䉴䊃䊄䊜䉟䊮䉭䉴䊃䊄䊜䉟䊮䊦䊷䊃䊄䊜䉟䊮㪠㪆㪦䊄䊜䉟䊮 ೑↪

図 1-4 　　論理ドメイン同士の関係の概念

1.3.2 論理ドメインの構成を操作する

ここでは、論理ドメインに対して可能な操作を説明します。

論理ドメインの構築

論理ドメインを構築する場合、Oracle VM Server for SPARCの管理ソフトウェアで

あるLogical Domains Managerのldm(1M)コマンドを使用して、次の操作を行います。

■

論理ドメインを作成する

■

論理ドメインに対してハードウェアリソースを仮想CPU、仮想メモリ、仮想I/Oと

して割り当てる

■

論理ドメインの構成情報を保存する

■

論理ドメインを起動／停止する

また、制御ドメイン以外の論理ドメインでは、仮想CPU、仮想メモリ、仮想I/Oのハー

ドウェアリソースの追加また削除をオペレーティングシステムやアプリケーションの

動作中に行うこともできます。この再構成を論理ドメインの動的再構成といいます。

ただし、論理ドメインの動的再構成が可能かどうかは、論理ドメインで動作している

オペレーティングシステムやアプリケーションに依存します。

(23)

再構成できるハードウェアリソース

論理ドメイン内で再構成できるハードウェアリソースは次のとおりです。

■

仮想CPU

CPUは仮想CPU（スレッド）単位で再構成できます。ただし、通常は、パフォー

マンスを考慮して、コア単位で再構成するようにします。

■

仮想メモリ

メモリは256 MB単位で再構成できます。

■

仮想I/O

仮想I/Oの単位で再構成できます。

■

物理I/O

Oracle VM Server for SPARC 3.1以降、PCIe SR-IOV（シングルルートI/O仮想機

能）の仮想機能（Virtual Function）を動的に再構成できます。また、Oracle VM

Server for SPARC 3.1.1.1以降、PCIeエンドポイントを動的に再構成できます。

制御ドメインおよびルートドメインに割り当てているハードウェアリソースを再構成

するときには、遅延再構成モードに変更し、制御ドメインおよびルートドメインをそ

れぞれ再起動して再構成後の設定内容を適用します。ゲストドメインに割り当てる

ハードウェアリソースを再構成するときには、ゲストドメインを再起動する必要はあ

りません。ただし、仮想ディスク、仮想ネットワーク、物理I/Oを動的に削除すると

きには、次の作業が必要です。

■

仮想ディスクの削除

仮想ディスクをアンマウントしてから削除します。

■

仮想ネットワークの削除

仮想ネットワークのインターフェースをunplumbしてから削除します。

■

物理I/Oの削除

ディスクであればアンマウント、ネットワークであればunplumbした状態にして、

物理I/Oのデバイスを未使用の状態にしてから削除します。

なお、ゲストドメインのハードウェアリソースを動的に移動するときには、対象のゲ

ストドメインでLogical Domains DRデーモン（drd）が動作している必要があります。

1.3.3 論理ドメインの構成に関する操作の概要

論理ドメインに対する操作は、Oracle VM Server for SPARCの管理ソフトウェアで

あるLogical Domains Managerを使用して行います。Logical Domains Managerを使

用することで、論理ドメインを構築したり再構成したりできます。これらの作業は、

論理ドメインの1つである制御ドメインにログインして、各種オプションとともに

ldm(1M)コマンドを使用して行います。

1.4 システムボードの構成要素

(24)

注－物理パーティションの動的再構成では、診断時に必要になるため、少なくとも1つの CPUとメモリで構成されるシステムボード上で動的再構成の機能が動作します。

モリ、I/Oデバイスの3種類です。

1.4.1 CPU

物理パーティションの動的再構成によってCPUを追加した場合、それらのCPUは自

動的にOracle VM Server for SPARCに認識され、使用可能となります。

　

物理パーティションの動的再構成によってシステムボードを組み込み、CPUを追加

した場合、次のいずれかの動作になります。

■

論理ドメイン構成情報が出荷時構成のfactory-defaultである物理パーティションに

システムボードを追加した場合、追加したシステムボードに搭載されているCPU

は、すべて制御ドメインに自動的に追加されます。

■

論理ドメインが構成されている状態、または論理ドメイン構成情報が保存された

状態の物理パーティションに新たにシステムボードを追加した場合、システムボー

ドに搭載されているCPUは、どの論理ドメインにも割り当てられていない状態と

なります。このCPUを使用するためには、ldm(1M)コマンドで論理ドメインに

CPUを追加する必要があります。

■

論理ドメインが構成されている物理パーティションのシステムボードを交換する

際に、システムボードの切り離しによって自動的に論理ドメインのCPUの割り当

てが削減された場合、システムボードを追加すると、削減された数のCPUが自動

的に論理ドメインに追加されます。

動的再構成によってCPUを削除する場合、次の条件を満たす必要があります。

■

削除されるCPUには、稼働中のプロセスがバインドされていない。プロセスがバ

インドされている場合は、プロセスのバインドを解除するか、プロセスを停止さ

せる必要があります。

■

削除されるCPUは、どのプロセッサセットにも属していない。プロセッサセット

に属しているCPUが存在する場合、psrset(1M)コマンドにより、プロセッサセッ

トから削除しておく必要があります。

■

ldm add-coreコマンドまたはldm set-coreコマンドでcore ID (cid) を指定したCPU

コアが割り当てられている論理ドメインが存在する場合、物理パーティションの

動的再構成によってシステムボードを削除しないでください。

物理パーティションの動的再構成において、論理ドメインのリソースを削減してシス

テムボードの切り離しを行う際に上記の条件を満たしていない場合、物理パーティ

ションの動的再構成処理が停止し、メッセージが表示されます。

1.4.2 メモリ

物理パーティションの動的再構成によってシステムボードを組み込み、メモリを追加

した場合、次のいずれかの動作になります。

■

論理ドメイン構成情報が出荷時構成のfactory-defaultである物理パーティションに

システムボードを追加した場合、追加したシステムボードに搭載されているメモ

(25)

リは、すべて制御ドメインに自動的に追加されます。

■

論理ドメインが構成されている状態、または論理ドメイン構成情報が保存された

状態の物理パーティションに新たにシステムボードを追加した場合、システムボー

ドに搭載されているメモリは、どの論理ドメインにも割り当てられていない状態

となります。このメモリを使用するためには、ldm (1M)コマンドで論理ドメイン

にメモリを追加する必要があります。

■

論理ドメインが構成されている物理パーティションのシステムボードを交換する

際に、システムボードの切り離しによって自動的に論理ドメインのメモリの割り

当てが削減された場合、システムボードを追加すると、削減されたサイズのメモ

リが自動的に論理ドメインに追加されます。

物理パーティションの動的再構成によってシステムボードを削除する場合、以下の点

に注意してください。

■

ldm add-memoryコマンドまたはldm set-memoryコマンドのmblockオプションに

よって、論理ドメインに物理アドレスを指定したメモリが割り当てられている場

合、物理パーティションの動的再構成によってシステムボードを削除しないでく

ださい。

1.4.3 I/O

デバイス

I/O

デバイスの追加または削除

■

制御ドメインに対してI/Oデバイスを追加または削除する場合は、遅延再構成モー

ドに移行したあとにI/Oデバイスを追加または削除する必要があります。

■

ルートドメインにI/Oデバイスを追加または削除する場合は、遅延再構成モードに

移行したあとにI/Oデバイスを追加または削除するか、ルートドメインをシャット

ダウン（ldm stop-domain）したあとにI/Oデバイスを追加または削除する必要が

あります。

■

I/OドメインにI/Oデバイスを追加または削除する場合は、I/Oドメインをシャット

ダウン（ldm stop-domain）したあとにI/Oデバイスを追加または削除する必要が

あります。

なお上記の条件は、PCIe SR-IOV機能の仮想機能（Virtual Function）については

Oracle VM Server for SPARC 3.1以降では不要となります。また、PCIeエンドポイン

トについてはOracle VM Server for SPARC 3.1.1.1以降では不要となります。

デバイスドライバ

動的再構成を行う物理パーティション上で物理I/Oデバイスを制御するドライバは、

Oracle Solarisのsuspendおよびresume機能をサポートしている必要があります。

SR-IOV

対応

SPARC M10システムは、Oracle VM Server for SPARCとの組み合わせにより、PCIe

SR-IOV機能（シングルルートI/O仮想化機能）がサポートされています。

SR-IOV機能は、SR-IOV対応のPCI Expressカードを使うことで、1つの物理機能

（Physical Function）に対して、複数の仮想機能（Virtual Function）が作成できま

す。作成された仮想機能をI/Oドメインに割り当てることで、今まで以上に効率よく

PCIeカードの帯域を論理ドメインで共有しつつ、サービスドメインのオーバーヘッ

(26)

注－物理パーティションの動的再構成機能が使用できるハードウェアリソース（CPU、メモリ、I/O）のサポート情報の詳細は、最新の『SPARC M10システムプロダクトノート』を参照してください。

ドをなくすことができます。SR-IOV機能の詳細は、『Oracle VM Server for SPARC

管理ガイド』および、『SPARC M10システム PCIカード搭載ガイド』を参照してくだ

さい。

1.5 物理パーティションの動的再構成とは

ここでは、物理パーティションの動的再構成（DR: Dynamic Reconfiguration）の概

要を説明します。

1.5.1 物理パーティションの動的再構成の概要

SPARC M10-4Sが2BB以上で構成されたシステムでは、物理パーティションを作成で

きます。物理パーティションの動的再構成（DR: Dynamic Reconfiguration）機能は、

物理パーティション上の論理ドメインを停止することなく、ハードウェアリソース

（CPU、メモリ、I/O）を物理パーティションへ追加／削除を行うための技術です。

追加／削除を行う単位は、1つのSPARC M10-4S（1BB）です。この単位はシステム

ボードとして扱われます。システムボードに搭載されるハードウェアリソースは、論

理的に、かつ、動的に再構成することができます。

1.5.2 物理パーティションの動的再構成の用途

物理パーティションの動的再構成機能（PPAR DR機能）は、次の用途に使うことが

できます。

■

ハードウェアリソースの増強

業務の拡張やシステム負荷の増大に対処するため、物理パーティション上の論理

ドメインを停止させずに、物理パーティションへシステムボードを追加できます。

必要に応じて、CPUコアアクティベーションの追加手配、設定が必要です。

■

ハードウェアリソースの縮小

業務量の変化によりハードウェアリソースを有効活用するため、運用中の業務を

停止させることなくシステムボードを物理パーティションから削除することがで

きます。

■

ハードウェアリソースの移動

一時的な業務の拡張や負荷の増大に対処するため、他の物理パーティションのシ

ステムボードを一時的に削除します。削除したシステムボードは、ハードウェア

リソースの増強が必要な物理パーティションに追加することにより、2つの物理

パーティション上の論理ドメインを稼働させたまま、ハードウェアリソースを移

動することができます。負荷変動に対して柔軟に対応するシステムを構築できま

す。

(27)

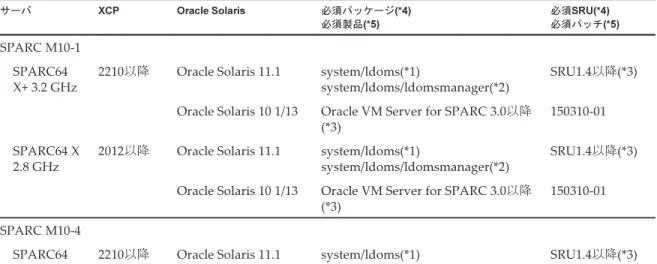

表 1-2 　　 SPARC M10システムでサポートされるXCP、Oracle Solarisおよび必須SRU／パッチ

サーバ XCP Oracle Solaris 必須パッケージ(*4)

必須製品(*5) 必須SRU(*4)必須パッチ(*5)

SPARC M10-1 SPARC64

X+ 3.2 GHz 2210以降 Oracle Solaris 11.1 system/ldoms(*1)system/ldoms/ldomsmanager(*2) SRU1.4以降(*3)

Oracle Solaris 10 1/13 Oracle VM Server for SPARC 3.0以降

(*3) 150310-01

SPARC64 X

2.8 GHz 2012以降 Oracle Solaris 11.1 system/ldoms(*1)system/ldoms/ldomsmanager(*2) SRU1.4以降(*3)

(*3) 150310-01

SPARC M10-4 SPARC64

■

部品故障時の活性交換

何らかの故障が発生したシステムボードのハードウェアリソースが縮退している

場合に、物理パーティション上の論理ドメインを停止させずに故障が発生してい

るシステムボードを一時的に物理パーティションから削除し、故障部品を交換で

きます。部品交換したあとに、論理ドメインを停止させずに物理パーティション

にシステムボードを追加することで、元の構成に戻すことができます。

1.6 物理パーティションを構成するための

システム構成およびソフトウェア条件

1.6.1 ソフトウェア条件および確認方法

ソフトウェア条件

SPARC M10システムでサポートされるXCP、Oracle Solarisおよび必須SRU／パッチ

は、

表

1-2

のとおりです。

物理パーティションの動的再構成を使用するために必要なXCP／Oracle Solarisおよ

び必須SRU／パッチは、「

物理パーティションの動的再構成を使用するためのソフト

ウェア条件

」を参照してください。

SR-IOV機能を使用するために必要なXCP／Oracle VM Server for SPARCは、

『SPARC M10システムプロダクトノート』を参照してください。

ファームウェアやソフトウェアの入手方法、およびサポート版数の最新情報について

は、最新の『SPARC M10システムプロダクトノート』を参照してください。

(28)

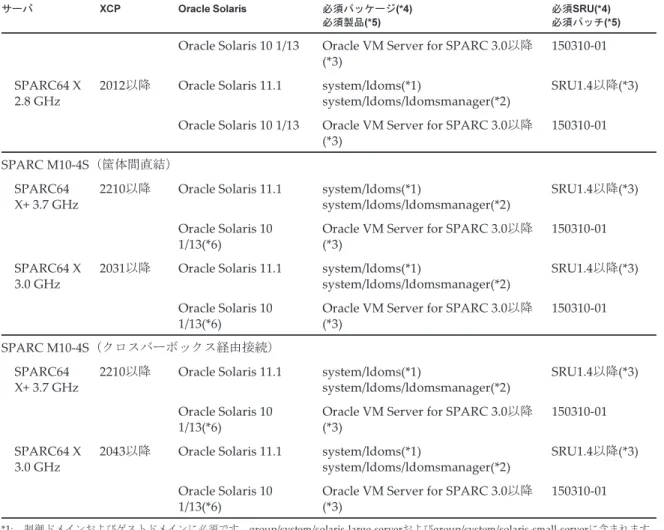

表 1-2 　　 SPARC M10システムでサポートされるXCP、Oracle Solarisおよび必須SRU／パッチ (続き)

サーバ XCP Oracle Solaris 必須パッケージ(*4)

必須製品(*5) 必須SRU(*4)必須パッチ(*5)

(*3) 150310-01

SPARC64 X

(*3) 150310-01

SPARC M10-4S（筐体間直結） SPARC64

Oracle Solaris 10

1/13(*6) Oracle VM Server for SPARC 3.0以降(*3) 150310-01

SPARC64 X

Oracle Solaris 10

SPARC M10-4S（クロスバーボックス経由接続） SPARC64

Oracle Solaris 10

SPARC64 X

Oracle Solaris 10

*1: 制御ドメインおよびゲストドメインに必須です。group/system/solaris-large-serverおよびgroup/system/solaris-small-serverに含まれます。 *2: 制御ドメインのみに必須です。group/system/solaris-large-serverおよびgroup/system/solaris-small-serverに含まれます。

*3: 制御ドメインのみに必須です。 *4: Oracle Solaris 11の場合。 *5: Oracle Solaris 10の場合。

*6: 制御ドメインでOracle Solaris 10 1/13を動作させる場合、制御ドメインに割り当て可能なCPUはLSB番号が0から7までの論理システムボードに搭載されたCPUです。ゲストドメインに割り当て可能なCPUはLSB番号の制限はありませんが、ゲストドメインでOracle Solaris 10 1/13を動作させた場合、1つのゲストドメインに割り当て可能なCPU（vcpu）の数は1024までです。

SPARC M10 システム ドメイン構築ガイド
