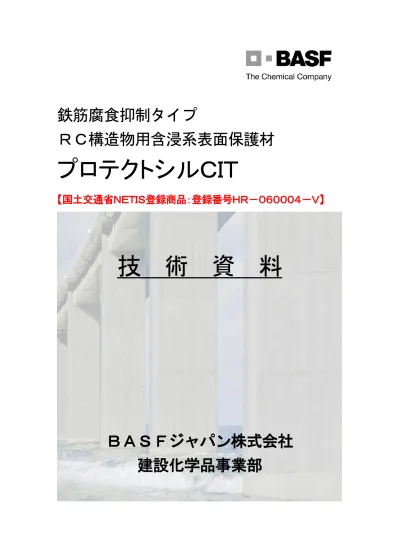

高浸透タイプ

鉄筋腐食抑制タイプ

ＲＣ構造物用含浸系表面保護材

プロテクトシルＣＩＴ

【国土交通省ＮＥＴＩＳ登録商品：登録番号ＨＲ－０６０００４－Ｖ】

技 術 資 料

ＢＡＳＦジャパン株式会社

建設化学品事業部

１．概要 プロテクトシルＣＩＴは、アルキルアルコキシシランにアミノ基を化学結合させることにより、 コンクリート表面に塗布するだけでコンクリート中に深く浸透し、その外観を変えることなく塩化 物イオン等の劣化因子の侵入を阻止する吸水防止層を形成するとともに、鉄筋の廻りに保護層を 形成し鉄筋腐食を抑制します。 ２．特長 ・鉄筋腐食のアノード反応とカソード反応の双方に作用し、腐食を長期にわたって抑制します。 ・マクロセル腐食対策に有効です。 ・コンクリート表面に吸水防止層を形成し、水や塩化物イオン等の劣化因子の侵入を阻止します。 ・水の吸水を防止することにより、アルカリ骨材反応および凍結融解による劣化を抑制します。 ・水蒸気透過性に優れ、コンクリートの呼吸を妨げません。 ・有効成分濃度 95%以上の純粋なシラン化合物で、高浸透性を有し、かつ環境に優しい材料です。 厚生省令第 15 号(日本水道協会 JWWA Z 108-2004 浸出試験)に適合しています。 ・無色透明な液体で、施工後素材の外観および質感を変えません。 ・水と同程度の粘性であるため、水を塗布する感覚で容易に施工が行えます。 ・上塗り材の施工および本材の再塗布が可能です。 （上塗り材との付着および本材再塗布時の浸透を阻害しません。）

吸水防止層（表面保護）

不動態皮膜に替わる

保護層の形成

（鉄筋かぶり厚

80mm

まで対応）

３．使用量および物性 標準使用量 ：０．６ ℓ／ｍ２ _{密 度 ：０．８８ ｇ／ｃｍ}３ 外 観 ：淡黄色透明液体 沸 点 ：約１８６℃ 有効成分濃度：９５％以上 吸水防止性・遮塩性・水蒸気透過性 錆の発生及び進行の防止 鉄 筋 の 腐 食 抑 制

&

【効果１】 吸水防止効果

【効果２】 不動態皮膜に替わる保護層の形 成

マ ク ロ セ ル 腐 食 抑 制 加水分解 水と反応 重縮 合 重縮 合 水酸基（－OH）と反応 OH OH OH Si O Si O Si O－ _{シロキサン結合（Ｓｉ－Ｏ）による} 高分子化 →シリコーン 特徴（岩波理化学辞典より） 耐熱性、撥水性、電気絶縁性、 耐薬品性、耐老化性に優れる HO HO HO R-ＮＨ２ R-ＮＨ２ RR--ＮＨＮＨ２２ RR--ＮＨＮＨ２２ 鉄筋表面 O O O Si O Si O Si O－ R-ＮＨ２ R-ＮＨ２ RR--ＮＨＮＨ２２ RR--ＮＨＮＨ２２ 不動態皮膜に 替わる保護層 の形成 縮 合 Ｈ_２Ｎ-Ｒ-Ｓｉ(ＯＲ’)_３ プロテクトシルＣＩＴ主成分 アミノアルキルトリアルコキシシラン Ｒ，Ｒ’=アルキル基 Ｈ_２Ｎ-Ｒ-Ｓｉ(ＯＨ)３ アミノアルキルシラントリオール （３価シラノール） アルキル基＝疎水基（撥水作用）

４．性能照査 試験機関：社団法人 建築研究振興協会 評価項目・評価基準：土木学会 表面保護工法 設計施工指針(案) [工種別マニュアル編] 表面含浸工マニュアル 4.7 性能照査

プロテクトシルＣＩＴ（シラン系）の性能照査結果 要求性能 評価項目 評 価 基 準 試 験 結 果 ｼﾗﾝ系 けい酸 ﾘﾁｳﾑ系 けい酸 ﾅﾄﾘｳﾑ系 基本的性能 外観変化 NC,SC,CC のいずれか ＮＣ 外観変化なし 含浸性 ＩＳ ＩＬ ＩＮ ＩＳ（７.６ｍｍ） コ ン ク リ ー ト 構 造 物 の 劣 化 を 抑 制 する性能 中性化深さ Ｃ Ｂ Ｂ Ａ（ ３８％） 塩化物ｲｵﾝ浸透抵抗性 Ａ Ｃ Ｃ Ａ（１００％） 透水性 Ａ Ｃ Ｃ Ａ（ ８４％） 吸水性 Ａ Ｃ Ｃ Ａ（ ８３％） 酸素遮断性 付与されるかどうかを 確認する 明確な評価基準が ないため未試験 水蒸気透過性 Ｂ Ｂ Ｂ Ａ（ ９２％） アルカリ性の付与 － 中性化からの 回復を確認する － 耐磨耗性 － 改善を確認する － 外観変化および含浸深さグレード 評価項目 グレード：内容 外観変化 ＮＣ：外観変化なし ＳＣ：わずかに変化（濡れ色を呈する程度の変化） ＣＣ：著しい変化 含浸深さ ＩＳ：シラン系 ＩＬ：けい酸リチウム系 ＩＮ：けい酸ナトリウム系 劣化要因に対する性能グレード 評価項目 グレード 性 能 評価値（％） A B C 透水に対する抵抗性 透水抑制率 80 以上 80～60 60 以下 吸水性に対する抵抗性 吸水抑制率 80 以上 80～60 60 以下 透湿性 透湿比 80 以上 80～60 60 以下 中性化に対する抵抗性 中性化抑制 30 以上 30～10 10 以下 塩化物イオン浸透抵抗性 塩化物イオン浸透抑制率 80 以上 80～60 60 以下

５．下地コンクリートのＷ／Ｃによる浸透深さの違い 5.1 下地コンクリート 5.2 質量変化率 試験体の質量を測定した後、下式により質量変化率を算出 質量変化率（％）＝ 塗布直前の試験体質量 － 脱型直後の試験体質量 ×１００ 塗布直前の試験体質量 5.3 表面水分率 水分計：㈱ケット科学研究所製「コンクリート・モルタル水分計 HI-520」 選択 ：コンクリート、厚さ：40mm、温度：AUTO 5.4 含浸系表面保護材の施工 前処理：#150 の研磨紙を用いて試験体側面に付着した剥離材等を除去 塗布量：0.6ℓ/㎡ 施工方法：刷毛塗り 5.5 含浸系表面保護材の浸透深さ 試験体を４分割に割裂 →割裂した３断面に水を噴霧 →濡れ色に変化しない部分を浸透深さと判断 （右図に示す５点において測定） 水 セメント 細骨材 粗骨材 ﾎﾟｿﾞﾘｽ№70 MA303A 材齢７日 材齢28日 40 45 174 435 746 938 C×0.003% 14.0 3.8 19.0 45.3 55.3 50 46 168 336 808 975 C×0.002% 11.0 4.2 18.0 27.0 38.4 60 48 168 280 864 962 C×0.0015% 10.5 4.5 18.0 26.2 35.3 70 50 172 246 911 933 C×0.0015% 11.0 4.3 18.0 20.1 29.5 圧縮強度（N/㎟) 表－３　コンクリートの配合と品質 セメント：住友大阪セメント㈱製普通ポルトランドセメント（密度=3.15g/㎤) 細骨材：大井川水系陸砂（密度=2.58g/㎤、吸水率=2.22%） 使用材料） 粗骨材：青梅産砕石（密度=2.68g/㎤） 混和材：BASFポゾリス㈱製AE減水剤標準形「ポゾリス№70」および空気量調整剤「ﾏｲｸﾛｴｱ303A」 水セメ ント比 （％） 細骨 材率 （％） 単位量（kg／㎥) 250ml/ 100kg スランプ (cm) 空気量 （％） ｺﾝｸﾘｰﾄ 温度 （℃） 濡れ色 約16mm 図－１　浸透深さ測定位置 約16mm 約16mm 約16mm 約16mm 約16mm

5.6 試験結果 塗布時の ｺﾝｸﾘｰﾄ材齢 下地ｺﾝｸﾘｰﾄの Ｗ／Ｃ（％） 塗布時の試験体

浸透深さ

（ｍｍ）

含水率（％） 質量変化率（％） ７日 ４０

5.3

-0.83

6.9

５０

4.8

-1.51

9.9

６０

4.8

-1.54

10.9

７０

4.6

-1.93

10.7

２８日 ４０

4.7

-1.21

11.4

５０

4.2

-1.97

13.7

６０

4.1

-1.94

13.5

７０

4.0

-2.47

14.5

注）浸透深さの測定は、コンクリート材齢４２日で測定 ６．試験体による屋外暴露試験（分極抵抗法による腐食速度測定）

y = 0.124x + 2.78

y = 0.091x + 8.27

0

2

4

6

8

10

12

14

16

30

40

50

60

70

80

浸透深さ

(mm)

W/C（％）

７日 ２８日

6.1 試験体 6.2 試験体作製条件 濃度２０％の塩化ナトリウム水溶液に１日１２時間、合計３０日間浸漬 塗布前の自然電位：－６５０ｍＶ（銅硫酸銅照合電極基準） 参考）建設省総合技術開発プロジェクト「コンクリートの耐久性向上技術の開発」より抜粋 －３５０ｍＶ以下の場合、９０％以上の確率で腐食あり 土木学会「電気化学的防食工法設計施工指針（案）」より抜粋 －３００ｍＶ未満の場合、腐食が生じている

Φ 16鉄筋

●

50 65 65 65

A面

B面

C面

プロテクトシルＣＩＴ

塗布面

D面

6.3 試験結果

ＣＥＢ（ヨーロッパコンクリート委員会）による腐食速度の判定基準

腐食速度（μＡ／ｃｍ

２

_）

_{腐食速度の判定}

＞１．０

激しい、高い腐食速度

０．５～１．０

中～高程度の腐食速度

０．２～０．５

低～中程度の腐食速度

＜０．２

不動態状態（腐食なし）

腐食速度と腐食速度の判定掲載文献

・ＣＥＢ（ヨーロッパコンクリート委員会）「Strategies for Testing and Assessment of concrete Structures Affected by Reinforcement Corrosion」

・社団法人 日本材料学会講演会資料「コンクリート構造物の診断技術」（H13.10） P33 ・日本工業出版「検査技術」第 5 巻第 4 号「コンクリート構造物の耐久性評価技術コンクリート中の鋼材 腐食について」 P23 ・社団法人 日本コンクリート工学協会「コンクリート診断技術 ’１０ [基礎編] 」 3．9．6 分極抵抗

0.00

0.20

0.40

0.60

0.80

1.00

1.20

1.40

1.60

1.80

0

2

4

6

8

経過時間（週）

腐

食

速

度

（μ

A/

cm

2

）

Ａ

Ｂ

Ｃ

Ｄ

０．２未満＝不動態状態（腐食なし）

２８日間気中養生 ７．かぶり厚による性能確認試験 7.1 試験方法および供試体の寸法 注）腐食測定は塗布面と塗布面の裏側から行い、その平均値を用いた。 7.2 試験体コンクリートの配合 粗骨材の 最大寸法 （ｍｍ） スランプ の範囲 （ｃｍ） 空気量の 範囲 （％） 水セメン ト比 （％） 細骨材 率 （％） 単位量（ｋｇ/ｍ３_） Cl－量 (kg/m３₎ 水 セメント 細骨材 粗骨材 ２０ １２ ±２．５ ４．５ ±１．５ ６５．０ ４８．０ １６５ ２５４ ８８３ ９７８ ８．０ 注）混和剤：ポゾリスＮｏ．７０（250ml/C=100kg） コンクリート打設 （内在塩分量８ｋｇ／ｍ３ 湿潤処理（２時間後） ↓ 腐食速度の測定 （ﾌﾟﾛﾃｸﾄｼﾙ CIT 塗布前の測定） 含水率８％以下確認 プロテクトシルＣＩＴ塗布 ７日間気中養生 湿潤処理（２時間後） ↓ 腐食速度の測定 塩水乾湿繰返し負荷開始 ４日間気中乾燥 ↓↑ ３日間塩水浸漬 （１５％塩水） 湿潤処理（２時間） ↓ 腐食速度の測定 ２週間（２サイクル）毎に測定

7.3 腐食速度の測定結果

８．マクロセル腐食を想定した鉄筋腐食抑制効果検証試験 8.1 試験方法および供試体の寸法

8.2 試験体コンクリートの配合 粗骨材の 最大寸法 （ｍｍ） スランプ の範囲 （ｃｍ） 空気量の 範囲 （％） 水セメン ト比 （％） 細骨材 率 （％） 単位量（ｋｇ/ｍ３_） Cl－量 (kg/m３₎ 水 セメント 細骨材 粗骨材 ２０ １２ ±２．５ ４．５ ±１．５ ６５．０ ４８．０ １６５ ２５４ ８８３ ９７８ ４．８ 注）混和剤：ポゾリスＮｏ．７０（250ml/C=100kg） 8.3 洗浄後の鉄筋腐食状況

１

２

無塗布範囲

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑪

⑫

⑬

⑭

⑮

⑯

９．普通コンクリートおよび断面修復材（ポリマーセメントモルタル）への適用例 9.1 概要 １）施工場所 西日本高速道路株式会社 鹿児島管理事務所管内 ボックスカルバート ２）使用材料 断面修復材（ＪＨＳ４１６規格適合材料） 「エマコＳ９９Ｐ」 ３）測定項目 分極抵抗法による腐食速度（腐食電流密度） ４）施工範囲 ・鉄筋腐食抑制材塗布範囲：１＋２ 約 1.5 ㎡ (約 1.5ｍ×約 1ｍ) ・断面修復材施工範囲 ：２ 約 0.6 ㎡ ※断面修復後 CIT を塗布する。 ・無塗布範囲 ：２の下面 コンクリート表面 からの深さ（ｍｍ） ０～ １０ １０～ ２０ ２０～ ３０ ３０～ ４０ ４０～ ５０ ５０～ ６０ ６０～ ７０ ７０～ ８０ 塩化物イオン量 （ｋｇ／㎡） ０．１６ ０．１８ ０．８９ ２．６５ ２．３９ ２．０４ １．７２ １．５６

9.2 試験結果 測定箇所 腐食速度（μＡ／ｃｍ２_） No. 断面修復 CIT塗布 塗布前 ２週間後 １ヶ月後 ２ヶ月後 ３ヶ月後 ６ヶ月後 １年後 ３年後 ① × ○ 0.18 0.02 0.05 0.05 0.04 0.01 0.02 0.03 ② × ○ 0.19 0.02 0.04 0.05 0.04 0.02 0.02 0.04 ③ × ○ 0.36 0.02 0.04 0.04 0.04 0.02 0.02 0.04 ④ × ○ 0.91 0.29 0.14 0.12 0.10 0.06 0.08 0.10 ⑤ × ○ 0.29 0.02 0.05 0.05 0.03 0.01 0.02 0.04 ⑥ × ○ 0.28 0.02 0.05 0.04 0.04 0.02 0.03 0.05 ⑦ × ○ 0.34 0.03 0.05 0.05 0.04 0.02 0.02 0.04 ⑧ × ○ 0.85 0.25 0.13 0.10 0.09 0.06 0.06 0.09 ⑨ × × 0.31 0.33 0.51 0.68 0.57 0.29 0.69 1.34 ⑩ × × 0.72 0.62 0.94 0.99 0.78 0.57 1.40 1.49 ⑪ ○ ○ 0.42 0.18 0.15 0.16 0.12 0.07 0.11 0.08 ⑫ ○ ○ 0.65 0.22 0.18 0.17 0.14 0.07 0.13 0.11 ⑬ ○ ○ 0.54 0.15 0.15 0.14 0.11 0.08 0.09 0.10 ⑭ ○ ○ 0.46 0.16 0.16 0.15 0.12 0.06 0.11 0.11 ⑮ ○ ○ 0.56 0.18 0.16 0.15 0.11 0.06 0.10 0.09 ⑯ ○ ○ 0.56 0.17 0.14 0.15 0.13 0.07 0.10 0.05 晴れ 晴れ 曇 晴れ 晴れ 晴れ 雨 雨 天候 気温（℃） 21 23 26 31 30 17 22 27

１０．高強度コンクリート（設計基準強度：６０Ｎ/mm２_{）への適用例} 10.1 概要 １）施工場所：長崎県島原振興局管内ロックシェッド（柱） ２）施工範囲：鉄筋腐食抑制剤塗布範囲：下図参照（各０．１ｍ２_） 設計基準強度：６０Ｎ/mm２ 測定位置①～④ 測定位置⑤～⑧

10.2 測定結果 測定箇所 腐食速度（μＡ／ｃｍ２_） 測定位置 鉄筋 かぶり(mm) 塗布前 ４０日後 １００日後 ① Ｄ１３ ４０ ０．３２ ０．１１ ０．０９ ② Ｄ１３ ４０ ０．２９ ０．１２ ０．０９ ③ Ｄ１６ ５０ ０．３６ ０．０７ ０．０８ ④ Ｄ１６ ５０ ０．３４ ０．１２ ０．０６ ⑤ Ｄ１３ ４０ ２．７４ ０．１６ ０．０９ ⑥ Ｄ１３ ４０ ０．５７ ０．１２ ０．０７ ⑦ Ｄ１６ ５０ １．３５ ０．１５ ０．０６ ⑧ Ｄ１６ ５０ ２．１１ ０．１０ ０．０５ 天候/気温 晴れ/24℃ 晴れ/19℃ 晴れ/10℃

①～④の腐食速度

0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0 30 60 90 120 経過時間（日）

腐食速度（

μ

Ａ

/c

m

2

）

① ② ③ ④ 0.2 未満＝不動態状態（腐食なし） 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 2.2 2.4 2.6 2.8 0 30 60 90 120 経過時間（日）

腐食速度（

μ

Ａ

/c

m

2

）

⑤ ⑥ ⑦ ⑧

１１．海外（アメリカ）での長期安定性試験 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6

腐食速度（

μ

Ａ／

ｃ㎡

）

1994 1994 1995 1996 1997 1998 1999 2000 2001 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7

腐食速度（

μ

A／

ｃ㎡

）

1996 1996 1997 1998 1999 2000 2001 2002 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7

腐食速度（

μ

A／

ｃ㎡

）

1996 1996 1997 1998 1999 2000 2001 2002 【海辺の建築物のバルコニー】 【融雪剤を使用するコンクリート舗装道路】

１２．施工手順 12.1 フローチャート 下地清掃 → 下地乾燥 → 塗布施工 → 養 生 12.2 下地清掃 高圧洗浄等により以下の除去を行い、施工下地面を清掃してください。 ・新設：レイタンス、油脂、汚れ等 ・既設：塗膜、油脂、汚れ等 また、欠損部や浮き部、過大なひび割れは予め補修してください。 12.3 下地乾燥 施工面は乾燥面としてください。（表面含水率８％以下） 12.4 塗布施工 スプレーガン、ローラー、刷毛等を用いて、だれが生じないように規定量を数回に分けて均一 に塗布してください。垂直面への施工は、下部から上部へ向かって塗布してください。 ・塗布回数の目安 床面：２回程度 壁面：３回程度 天井面：４回程度 （施工場所、下地の密実度、含水状態等によって塗布回数は変わります。） 12.5 養生 施工後４時間以上水に濡れないように養生してください。 １３．使用及び取扱い上の注意事項 ・使用前に容器をよく振ってから使用してください。 ・施工時の気温が５～４０℃の範囲内で施工してください。 ・雨天および強風の時には施工しないでください。 ・０～４０℃の室内に保管してください。 ・密閉した室内で使用する場合は、十分に換気をしてください。 ・皮膚に付着した場合は、直ちに水で洗浄してください。また、目に入った場合は、浄水で 十分に洗浄し、専門医の診察を受けてください。 ・誤って飲み込んだ場合は水または牛乳を飲ませ、ただちに専門医の診察を受けてください。 ＊詳しくは品質安全データシート（ＭＳＤＳ）をご参照ください。
