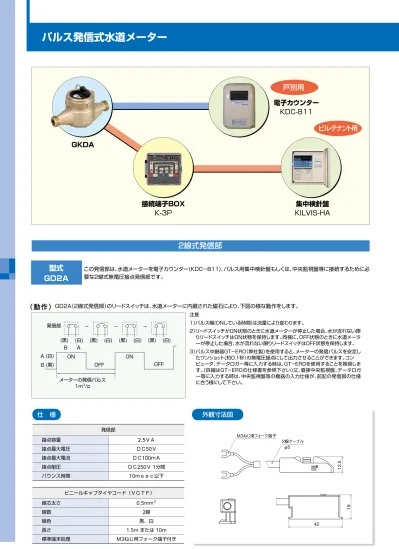

04Pulse

2線式発信部

この発信部は、水道メーターを電子カウンター(ＫＤＣ−８１１)、パルス用集中検針盤もしくは、中央監視盤等に接続するために必 要な２線式無電圧接点発信部です。 注意 １）パルス幅(ＯＮしている時間)は流量により変わります。 ２）リードスイッチがＯＮ状態のときに水道メーターが停止した場合、水が流れない限 りリードスイッチはＯＮ状態を保持します。同様に、ＯＦＦ状態のときに水道メータ ーが停止した場合、水が流れない限りリードスイッチはＯＦＦ状態を保持します。 ３）パルス中継器ＧＴ−ＥＲＯ（弊社製）を使用すると、メーターの発信パルスを安定し たワンショット（約０．１秒）の無電圧接点にして出力させることができます。コン ピュータ、データロガー等に入力する時は、ＧＴ−ＥＲＯを使用することを推奨しま す。（詳細はＧＴ−ＥＲＯの仕様書を参照下さい）又、直接中央監視盤、データロガ ー等に入力する時は、中央監視盤等の機器の入力仕様が、前記の発信部の仕様 に合う様にして下さい。

型式

GD2A

(黒)  (白) (黒)  (白) (黒)  (白) (黒)  (白) B  A OFF OFF ON ON A (白) B (黒) 発信部 メーターの発信パルス 1m3_/p ＧＤ２Ａ（２線式発信部）のリードスイッチは、水道メーターに内蔵された磁石により、下図の様な動作をします。

（動作）

電子カウンター

KDC-811

接続端子BOX

K-3P

集中検針盤

KILVIS-HA

GKDA

ビル・テナント用

戸別用

_{最大流量時のパルス幅（ＯＮ時間）について} ・リードスイッチを磁石で動作させているため、流量によりパル スのＯＮ時間は、変化します ・そのため、最大流量時にパルスのＯＮ時間は、もっとも短くな り、その時間は、以下の通りです ・すなわち、通常の使用状態では、ＯＮ時間はこれより長くなり ます。 ※１秒＝１０００ｍｓｅｃです 接点パルス信号で4∼20mA等のアナログ信号に変換し、瞬時 流量を表示・記録する事は、発信パルス単位が大きいため出来ま せん。この様な場合は弊社の電子式水道メーター等をご利用く ださい。 メーターからの接点パルス出力を受信計器に接続する場合の伝 送距離は、受信計器側の入力仕様により異なります。 受信計器のメーカーへお問合せ下さい。  当社受信計器の場合  （例） ・KDC-811への接続の場合→200m以内      ・パルス中継器GT-EROへの接続の場合→3Km以内

最大流量時のパルス幅（ON時間）について

伝送距離について

瞬時流量について

型式・口径 GKDA（L）13 GKDA20 GKDA（L）25 GKDA30,40 GKDS40,50 GFDW（T）50 GFDW（T）65,75 GFDW（T）100 1m3_／P 1m3_／P 1m3_／P 1m3_／P 1m3_／P 1m3_／P 1m3_／P 1m3_／P 115秒以上 72秒以上 45秒以上 28秒以上 18秒以上 7秒以上 4秒以上 2秒以上 パルス単位 ON時間 M3ねじ用フォーク端子 2線ケーブル φ5 12.5 19 42

パルス発信式水道メーター

仕 様

発信部 接点容量

2.5

ＶＡ 接点最大電圧 ＤＣ

50

Ｖ 接点最大電流 ＤＣ

100

ｍＡ 接点耐圧 ＤＣ

250

Ｖ

1

分間 バウンス時間

10

ｍｓｅｃ以下 ビニールキャブタイヤコード（ＶＣＴＦ） 線芯太さ

0.5

ｍｍ２ 線数

2

線 線色 黒、白 長さ

1.5

ｍまたは

10

ｍ 標準端末処理 Ｍ

3

ねじ用フォーク端子付き

外観寸法図

2線式発信部

この発信部は、水道メーターを電子カウンター(ＫＤＣ−８１１)、パルス用集中検針盤もしくは、中央監視盤等に接続するために必 要な２線式無電圧接点発信部です。 注意 １）パルス幅(ＯＮしている時間)は流量により変わります。 ２）リードスイッチがＯＮ状態のときに水道メーターが停止した場合、水が流れない限 りリードスイッチはＯＮ状態を保持します。同様に、ＯＦＦ状態のときに水道メータ ーが停止した場合、水が流れない限りリードスイッチはＯＦＦ状態を保持します。 ３）パルス中継器ＧＴ−ＥＲＯ（弊社製）を使用すると、メーターの発信パルスを安定し たワンショット（約０．１秒）の無電圧接点にして出力させることができます。コン ピュータ、データロガー等に入力する時は、ＧＴ−ＥＲＯを使用することを推奨しま す。（詳細はＧＴ−ＥＲＯの仕様書を参照下さい）又、直接中央監視盤、データロガ ー等に入力する時は、中央監視盤等の機器の入力仕様が、前記の発信部の仕様 に合う様にして下さい。

型式

GD2A

(黒)  (白) (黒)  (白) (黒)  (白) (黒)  (白) B  A OFF OFF ON ON A (白) B (黒) 発信部 メーターの発信パルス 1m3_/p ＧＤ２Ａ（２線式発信部）のリードスイッチは、水道メーターに内蔵された磁石により、下図の様な動作をします。

（動作）

電子カウンター

KDC-811

接続端子BOX

K-3P

集中検針盤

KILVIS-HA

GKDA

ビル・テナント用

戸別用

_{最大流量時のパルス幅（ＯＮ時間）について} ・リードスイッチを磁石で動作させているため、流量によりパル スのＯＮ時間は、変化します ・そのため、最大流量時にパルスのＯＮ時間は、もっとも短くな り、その時間は、以下の通りです ・すなわち、通常の使用状態では、ＯＮ時間はこれより長くなり ます。 ※１秒＝１０００ｍｓｅｃです 接点パルス信号で4∼20mA等のアナログ信号に変換し、瞬時 流量を表示・記録する事は、発信パルス単位が大きいため出来ま せん。この様な場合は弊社の電子式水道メーター等をご利用く ださい。 メーターからの接点パルス出力を受信計器に接続する場合の伝 送距離は、受信計器側の入力仕様により異なります。 受信計器のメーカーへお問合せ下さい。  当社受信計器の場合  （例） ・KDC-811への接続の場合→200m以内      ・パルス中継器GT-EROへの接続の場合→3Km以内

最大流量時のパルス幅（ON時間）について

伝送距離について

瞬時流量について

型式・口径 GKDA（L）13 GKDA20 GKDA（L）25 GKDA30,40 GKDS40,50 GFDW（T）50 GFDW（T）65,75 GFDW（T）100 1m3_／P 1m3_／P 1m3_／P 1m3_／P 1m3_／P 1m3_／P 1m3_／P 1m3_／P 115秒以上 72秒以上 45秒以上 28秒以上 18秒以上 7秒以上 4秒以上 2秒以上 パルス単位 ON時間

パルス発信式水道メーター

W W D H1 H2 L 鋳造年 （西暦下2桁） 材料記号 E H1 H2 L 材料記号 E 鋳造年 （西暦下2桁） D 1 15 20 8 10 25 40 100 500 1 2.5 3 10 −40 −50 −30 −20 −10 10 0 0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.11 0.12 0.10 圧 力 損 失 MPa 流 量 L/h m3_/h 器   差   ％ （＋） （−） GKDL13 GKDA13 GKDA 13mm GKDL 13mm

単箱型接線流羽根車式（乾式デジタル表示）

パルス発信式

GKDA

型

（ショートタイプ）

GKDL

型

（ロングタイプ）

■表示部（黒地に白色文字）が一段と見易くなりました。 ■結露がしにくく、耐凍結性にすぐれています。 ■水道メーターの発信部から1m3_{／Pの無電圧接点の出力をします。}

13

_mm

13

_mm GKDA型 13mm GKDL型 13mm

表示部

目に優しい表示部

人間工学をもとに設計

しました。暗い所では数

字がより鮮明に、明るい

所 では ハレ ーションを

起こしません。

性能曲線図

仕 様

使用量の目安

主要寸法表・外観寸法図

口径

13

R=Q3/Q1

（計量範囲）

100

適正使用流量範囲

0.1

∼

1.0

Q1

（定格最小流量）（

m

3

_/

_ｈ）

_0.025

Q2

（転移流量）（

m

3

_/

_ｈ）

_0.04

Q3

（定格最大流量）（

m

3

_/

_ｈ）

_2.5

Q4

（限界流量）（

m

3

_/

_ｈ）

_3.125

最大許容使用圧力（

MPa

）

1

最大許容使用温度（℃）

30

最小目盛（

L

）

1

最大指示量（

m

3_）

_9,999.9

出力パルス単位（

m

3

_/P

_）

₁

伝送線（ｍ）

1.5

（

VCTF 2C 0.5mm

2_） ケース材質

CAC804

（無塗装） 口径

13

5h

／日

4.5

（

0.9

）

10h

／日

7

（

0.7

）

24h

／日

12

（

0.5

） 月間最大使用量／月

100

※月間最大使用量を超えないようご使用ください。 口径 （

mm

） 型式 （長さ

L

） （Ｈ高さ

1

） （Ｈ高さ

2

） （幅

W

） ネジ外径・山数／

25.4mm

（

D

） _質量 （

kg

） 上水 金門

13

GKDA

100

97

23

89

26.4

・山

14

25.8

・山

14

0.9

13

GKDL

165

97

23

89

26.4

・山

14

25.8

・山

14

1.0

m

3

_{［（ ）内は}

_m

3_／

_h

_］ 水道メーターを

8

年間適正に計量する為の 使用量の目安は左表のとおりです。 （ ）内の流速（量（ｍ3_{）／時間（ｈ））を上限とし、} 時間当りの使用量を超えないようご使用下さい。

使用量の目安について

JIS

適合品

R100

0 0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.11 0.12 0.10 10 20 40 60 80 100 160 500 1 2 4 6 8 10 12.5 −10 −20 −30 −40 −50 10 圧 力 損 失 MPa 流 量 L/h m3_/h 器   差   ％ （＋） （−） 40 ₄₀ 30 30 25 25 20 20 W H1 H2 D L 鋳造年 （西暦下2桁） 材料記号 E W D H1 H2 L 鋳造年 （西暦下2桁） 材料記号 E

複箱型接線流羽根車式（乾式デジタル表示）

パルス発信式

■表示部（黒地に白色文字）が一段と見易くなりました。 ■結露がしにくく、耐凍結性にすぐれています。 ■水道メーターの発信部から1m3_／

_{Pの無電圧接点の出力をします。}

GKDA

型

20

_mm

25

_mm

30

_mm

40

_mm GKDA型 20mm

表示部

目に優しい表示部

人間工学をもとに設計し

ました。暗い所では数字

がより鮮明に、明るい所

ではハレーションを起こ

しません。

性能曲線図

仕 様

主要寸法表・外観寸法図

使用量の目安

口径

20

25

30

40

R=Q3/Q1

（計量範囲）

100

適正使用流量範囲

0.2

∼

1.6 0.23

∼

2.5 0.4

∼

4.0 0.5

∼

4.0

Q1

（定格最小流量）（

m

3

_/

_ｈ）

_0.04

_0.063

_0.1

_0.1

Q2

（転移流量）（

m

3

_/

_ｈ）

_0.064

_0.1008

_0.16

_0.16

Q3

（定格最大流量）（

m

3

_/

_ｈ）

₄

_6.3

₁₀

₁₀

Q4

（限界流量）（

m

3

_/

_ｈ）

₅

_7.875

_12.5

_12.5

最大許容使用圧力（

MPa

）

1

最大許容使用温度（℃）

30

最小目盛（

L

）

1

最大指示量（

m

3_）

_9,999.9

_99,999.9

出力パルス単位（

m

3

_/P

_）

₁

伝送線（ｍ）

1.5

（

VCTF 2C 0.5mm

2_） ケース材質

CAC804

（無塗装） 口径 （

mm

） 型式 長さ（

L

） （Ｈ高さ

1

） （Ｈ高さ

2

） （幅

W

） ネジ外径・山数／

25.4mm

（

D

） _質量 （

kg

） 上水 金門

20

GKDA

190

112

35

98

33.2

・山

11

33.0

・山

14

1.7

25

GKDA

210

112

35

98

̶

39.0

・山

14

1.9

25

GKDL

225

112

35

98

41.9

・山

11

39.0

・山

14

2.0

30

GKDA

230

115

40

108

47.8

・山

11

49.0

・山

11

2.6

40

GKDA

245

120

45

108

59.6

・山

11

56.0

・山

11

2.9

口径

20

25

30

40

5h

／日

7

（

1.4

）

11

（

2.2

）

18

（

3.6

）

18

（

3.6

）

10h

／日

12

（

1.2

）

18

（

1.8

）

30

（

3.0

）

30

（

3.0

）

24h

／日

20

（

0.8

）

30

（

1.3

）

50

（

2.1

）

50

（

2.1

） 月間最大使用量／月

170

260

420

420

m

3

_{［（ ）内は}

_m

3

_／

_h

_］ ※月間最大使用量を超えないようご使用ください。 GKDA30,40mm GKDA20,25mm

GKDL

型

25

_mm

JIS

適合品

R100

パルス発信式水道メーター

0 0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.11 0.12 0.10 10 100 160 256 1 5 10 16 20 100 −10 −20 −30 −40 −50 10 圧 力 損 失 MPa 流 量 L/h m3_/h 器   差   ％ （＋） （−） 50 50 40 40 GKDS40,50mm

たて型軸流羽根車式

GKDS

型

（乾式デジタル表示）

■当社の永年にわたる技術力をここに結集した高感度たて型ウォル トマンメーターです。 ■大流量も正確に計量できる広範囲計量メーターで耐久性にすぐれ た構造です。 ■水道メーターの発信部から

1m

3_／

_P

_{の無電圧接点の出力をします。}

40

_mm

50

_mm GKDS型 40mm

表示部

目に優しい表示部

人間工学をもとに設計

しました。暗い所では数

字がより鮮明に、明るい

所 では ハレ ーションを

起こしません。

性能曲線図

仕 様

使用量の目安

主要寸法表・外観寸法図

口径

40

50

R=Q3/Q1

（計量範囲）

100

適正使用流量範囲

0.4

∼

6.5

0.4

∼

6.5

Q1

（定格最小流量）（

m

3

_/

_ｈ）

_0.16

_0.16

Q2

（転移流量）（

m

3

_/

_ｈ）

_0.256

_0.256

Q3

（定格最大流量）（

m

3

_/

_ｈ）

₁₆

₁₆

Q4

（限界流量）（

m

3

_/

_ｈ）

₂₀

₂₀

最大許容使用圧力（

MPa

）

1

最大許容使用温度（℃）

30

最小目盛（

L

）

1

最大指示量（

m

3_）

_99,999.9

出力パルス単位（

m

3

_/P

_）

₁

伝送線（ｍ）

1.5

10

ケース材質

CAC804

（無塗装） 口径

40

50

5h

／日

28

（

5.6

）

28

（

5.6

）

10h

／日

44

（

4.4

）

44

（

4.4

）

24h

／日

80

（

3.4

）

80

（

3.4

） 月間最大使用量／月

700

700

口径 （

mm

） 型式 （長さ

L

） （Ｈ高さ

1

） （Ｈ高さ

2

） （幅

W

） ネジ外径・山数／

25.4mm

（

D

） _質量 （

kg

） 上水 金門

40

GKDS

245

142

45

128

59.6

・山

11

56.0

・山

11

4.2

50

GKDS

245

152

55

128

75.2

・山

11

−

4.3

m

3

_{［（ ）内は}

_m

3

_／

_h

_］ ※月間最大使用量を超えないようご使用ください。 W 鋳造年 （西暦下2桁） 材料記号 _E D H1 H2 L

パルス発信式

JIS

適合品

R100

パルス発信式水道メーター

0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.11 0.12 0.10 圧 力 損 失 MPa 器   差   ％ （＋） （−） m3_/h 流 量 L/h 10 100 200 400 600 1 1.6 5 10 20 50 100125 200 1000 0 −10 −20 −30 −40 −50 10 100 100 75 75 65 65 50 50

たて型軸流羽根車式

■

13

∼

40mmと同様に、水道メーターの指示機構に回転磁石と2

線式（無電圧

a

接点）の発信部を持ち、一定量毎に接点が開閉し、 パルス信号を出力します。 ■

FCDダクタイル鋳鉄ケースに粉体塗装を施し、錆対策も万全で

す。 ■水道メーターの発信部から1m3_／

_{Pの無電圧接点の出力をします。}

GFDW

型

［

FCD

粉体塗装］

（乾式デジタル表示）

50

_mm

65

_mm

75

_mm

100

_mm GFDW型 50mm

表示部

性能曲線図

仕 様

主要寸法表・外観寸法図

使用量の目安

口径

50

65

75

100

R=Q3/Q1

（計量範囲）

100

適正使用流量範囲

1.25

∼

17.0 2.0

∼

24.0 2.5

∼

27.5 4.0

∼

44.0

Q1

（定格最小流量）（

m

3

_/

_ｈ）

_0.4

_0.63

_0.63

₁

Q2

（転移流量）（

m

3

_/

_ｈ）

_0.64

₁

₁

_1.6

Q3

（定格最大流量）（

m

3

_/

_ｈ）

₄₀

₆₃

₆₃

₁₀₀

Q4

（限界流量）（

m

3

_/

_ｈ）

₅₀

_78.75

_78.75

₁₂₅

最大許容使用圧力（

MPa

）

1

最大許容使用温度（℃）

30

最小目盛（

L

）

1

最大指示量（

m

3_）

_999,999.9

出力パルス単位（

m

3

_/P

_）

₁

伝送線（ｍ）

10

（

VCTF 2C 0.5mm

2_） ケース材質

FCD450

（粉体塗装・

JWWA G112

） 口径 （

mm

） 型式 （長さ

L1

） （長さ

L2

） （長さ

L3

） すきま（

t

） （Ｈ高さ

1

）（Ｈ高さ

2

） （

W

幅） フランジ ボルト穴 _質量 （

kg

）

D1

D2

D3

n

φ

d

50

GFDW

560

245

312

3

217

80

186

上水

186

143

100

4

19

24

JIS10K

186

120

96

65

GFDW

575

270

302

3

267

100

186

_JIS10K上水

186

140₁₅₀

112

4

19

（長円）

26

75

GFDW

630

300

327

3

267

100

211

上水

211

168

125

4

19

29

JIS10K

211

150

125

8

100

GFDW

750

350

397

3

309

120

238

上水

238

195

152

4

19

41

JIS10K

238

175

152

8 口径

50

65

75

100

5h

／日

87

（

17.4

）

90

（

18.0

）

138

（

27.6

）

218

（

43.6

）

10h

／日

140

（

14.0

）

144

（

14.4

）

218

（

21.8

）

345

（

34.5

）

24h

／日

250

（

10.5

）

288

（

12.0

）

390

（

16.3

）

620

（

25.4

） 月間最大使用量／月

2600

3300

4100

6600

m

3

_{［（ ）内は}

_m

3

_／

_h

_］ ※月間最大使用量を超えないようご使用ください。

パルス発信式

L3 L1 L2 H1 H2 鋳造年および 材料記号（D） n-φd φ1 φ2 φ3 t GFDW50 〜 100mm ・Wはメーターの最大幅

JIS

適合品

R100

パルス発信式水道メーター

パルス発信式

鋳造年および 材料記号（D） L3 L1 L2 H1 H2 n-φd φ1 φ2 φ3 0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.11 0.12 0.10 圧 力 損 失 MPa 器   差   ％ （＋） （−） m3_/h 流 量 L/h 10 100 200 400 600 1 1.6 5 10 20 50 100125 200 1000 0 −10 −20 −30 −40 −50 10 100 100 75 75 65 65 50 50

たて型軸流羽根車式

GFDT50 〜 100mm ■

13

∼

40mmと同様に、水道メーターの指示機構に回転磁石と2

線式（無電圧

a

接点）の発信部を持ち、一定量毎に接点が開閉し、 パルス信号を出力します。 ■

FCDダクタイル鋳鉄ケースに粉体塗装を施し、錆対策も万全で

す。 ■水道メーターの発信部から1m3_{／Pの無電圧接点の出力をします。}

GFDT

型

［

FCD

粉体塗装］

（乾式デジタル表示）

50

_mm

65

_mm

75

_mm

100

_mm GFDT型 50mm

表示部

性能曲線図

仕 様

主要寸法表・外観寸法図

使用量の目安

口径

50

65

75

100

R=Q3/Q1

（計量範囲）

100

適正使用流量範囲

1.25

∼

17.0 2.0

∼

24.0 2.5

∼

27.5 4.0

∼

44.0

Q1

（定格最小流量）（

m

3

_/

_ｈ）

_0.4

_0.63

_0.63

₁

Q2

（転移流量）（

m

3

_/

_ｈ）

_0.64

₁

₁

_1.6

Q3

（定格最大流量）（

m

3

_/

_ｈ）

₄₀

₆₃

₆₃

₁₀₀

Q4

（限界流量）（

m

3

_/

_ｈ）

₅₀

_78.75

_78.75

₁₂₅

最大許容使用圧力（

MPa

）

1

最大許容使用温度（℃）

30

最小目盛（

L

）

1

最大指示量（

m

3_）

_999,999.9

出力パルス単位（

m

3

_/P

_）

₁

伝送線（ｍ）

10

（

VCTF 2C 0.5mm

2_） ケース材質

FCD450

（粉体塗装・

JWWA G112

） 口径 （

mm

） 型式 （長さ

L1

） （長さ

L2

） （長さ

L3

） （Ｈ高さ

1

） （Ｈ高さ

2

） （幅

W

） フランジ ボルト穴 _質量 （

kg

）

D1

D2

D3

n

φ

d

50

GFDT

245

115

130

217

80

186

上水

186

143

100

4

19

13

JIS10K

186

120

96

65

GFDT

270

127

143

267

100

186

_JIS10K上水

186

140₁₅₀

112

4

19

（長円）

19

75

GFDT

300

140

160

267

100

211

上水

211

168

125

4

19

20

JIS10K

211

150

125

8

100

GFDT

350

160

190

309

120

238

上水

238

195

152

4

19

30

JIS10K

238

175

152

8 口径

50

65

75

100

5h

／日

87

（

17.4

）

90

（

18.0

）

138

（

27.6

）

218

（

43.6

）

10h

／日

140

（

14.0

）

144

（

14.4

）

218

（

21.8

）

345

（

34.5

）

24h

／日

250

（

10.5

）

288

（

12.0

）

390

（

16.3

）

620

（

25.4

） 月間最大使用量／月

2600

3300

4100

6600

m

3

_{［（ ）内は}

_m

3

_／

_h

_］ ※月間最大使用量を超えないようご使用ください。 ・Wはメーターの最大幅

JIS

適合品

R100

パルス発信式水道メーター

電子カウンター

パルス発信式

KDC-811

この隔測カウンタは、メーターからのパルス信号を受信して、総積算値をLCD表示するもの です。又、パルスの再発信出力と

8

ビット電文出力を標準装備しています。 屋外設置が可能で、内蔵リチウム電池により、10年間作動します。

ミニカウンター

パルスミニカウンター（MDC）はメーターからのパルス信号を受信して、そのパルスを積算し積算値を

LCD

表示します。

MDC

仕 様

仕 様

型 式

MDC

入 力 点 数

1

入力 入 力 信 号 無電圧接点、オープンコレクタ、_{オープンドレイン} 入 力 周 波 数

1Hz

 

Max

（注） 表 示 項 目   総積算値（小数点表示はなし、小数 点以下は小文字）

m

3_{表示 パルス入力確認表示} 電 源 内蔵リチウム電池（

10

年） 動 作 環 境 温度：−

20

℃∼＋

60

℃ 外 観 寸 法

82

×

40.5

×

80mm

質 量（ 重 量 ） 約

150g

取 付 場 所 屋内に設置 型 式

KDC-811

入 力 点 数

2

点（入力

1

，入力

2

） 入 力 信 号 無電圧接点、オープンコレクタ、_{オープンドレイン} 入 力 周 波 数

1Hz

 

Max

出 力 パ ル ス 幅

200msec

…標準仕様 （注） 表 示 項 目   総積算値（小数点表示はなし、 小数点以下は小文字）

m

3_表示 パルス入力確認表示 動 作 環 境 温度：−

20

℃∼＋

60

℃ 伝 送 距 離 最大_{（メーターと電子カウンター間）}

200m

電 源 内蔵リチウム電池（

10

年） 外 観 寸 法

98

×

137.5

×

36.5mm

質 量（ 重 量 ） 約

250g

取 付 場 所 屋外（防滴構造、_{または屋内（非防爆箇所）}

IP

×

3

規格相当）

外観寸法図

使用例

82 74 65 27 13.5 29.5 11 16 40.5 電子カウンター 単位パルス KDC-811 オープンコレクタ 出力 8ビット電文出力 メーター M （注）直射日光が当たる場所では見えづらくなります。 （注）直射日光が当たる場所では見えづらくなります。

パルス発信式水道メーター用周辺機器

検針盤用カウンター 隔測個別カウンター（個別の積算値管理・検針） 計装システム KDC-811 GT-ERO MDC パルス発信式 水道メーター パルス出力 GT-ER2 GD2A  2線式発信部

パルス発信式水道メーター周辺機器ブロック図

パルス発信式

パルス発信式水道メーター周辺機器ブロック図

490 450 450 400 50 取り外しハンドル錠（防水仕様） 500 550 製品名称シール 4-φ12 取付穴 200 M4ネジ止め 118 29 3 本体 扉 （3） （495）

集中検針盤（スター・バス方式）

パルス発信式

●集中検針盤「ＫＩＬＶＩＳ‐ＨＡ」は、テナントビルやマンション等において、 メーターの集中検針を行う装置です。メーターから検針盤に直接接続するス ター方式と、端末装置を介して接続するバス方式があります。メーターは、 ８ビット通信機能付メータのほか、パルス出力のメータが接続可能（混在も 可能）となります。また、ＰＣを接続してデータ収集を行うことも出来ます。 KILVIS-HA （屋外仕様） KILVIS-HA KILVIS-HAT （端末装置）

仕 様

型式

KILVIS-HA

接続可能メーター

8

_{パルス出力付メーター（パルス}ビット電文付メーター（電子式水道メーター・通信機能付ガスメーター等）

_ON

_時間

_20msec

_以上） 接続メーター数 最大

1280

台（スター方式のみでは最大

128

台） 接続方式 スター、バス、スター・バス混在 表示（注） _{棟番号・部屋番号・現在指針値・アラーム内容・単位} 印字 棟番号・部屋番号・現在指針値・アラーム内容 出力

RS232C

・

USB

・

A

ライン 電源

AC100V

±

10%

 

50/60Hz

周囲温度

-10

℃

~+50

℃（ただし、プリンターは

0

℃以上） 消費電力 最大 

12VA

（本体のみ） 外観寸法

450

（

W

）×

450

（

H

）×

150

（

D

）㎜（突起部除く） 塗装色 日本塗料工業会

No.22-90B

（

2.5Y9/1

相当 ベージュ系） 重量 標準仕様品 約

20kg

（屋外仕様品 約

25kg

） 盤−メーター間

2

線（伝送距離最大

200m

） 盤−端末装置間

4

線シールド（伝送距離 最大

1km

） 型式

KILVIS-HAT

接続メーター数 最大

16

台（

8

ビット電文用、パルス用 共） 端末−メーター間

2

線（伝送距離最大

200m

） 外観寸法

201

（

W

）×

274

（

H

）×

52

（

D

）㎜ 塗装色 日本塗料工業会

No.10059

 （グレー系） 重量 約

1kg

KILVIS-HA KILVIS-HA（屋外仕様） 〈本体〉 〈端末装置〉

KILVIS-HA

KILVIS-HAT

※ 電気的性能維持の為、

16年 を 目 安 に 交 換 を

推奨します。

主要寸法表・外観寸法図

システム例 スター方式

システム例 スター・バス混在方式

システム例 バスライン方式

自動検針対応 KILVIS-HA 検針盤 MAX200m 2芯ケーブル VCTF 0.5mm2_以上 メーターMAX 128個 M M KILVIS-HA検針盤 MAX5ライン 端末装置1 端末装置2 端末装置3 MAX1km 端末装置16 端末装置MAX16台 メーターMAX16個16 バス基盤 M 1 M 16 M 1 M 16 M 1 M 16 M 1 M 32 1 MAX3枚 スター基盤 MAX200m 2芯ケーブル VCTF 0.5mm2_以上 メーターMAX32個 M M 自動検針対応 5ライン 端末装置2 端末装置3 MAX1km 端末装置16 1 KILVIS-HA 検針盤 16 1 16 1 M 16 M 1 M 16 M 端末装置1 M M M M 450 400 330 60 60 名称板 取り外しハンドル錠 電線導入可能範囲 4-φ12 取付穴 （背面） 25 25 450 400 40 19 25 25 360 45 45 電線導入可能範囲 補強板 80 （161） 3.2 19 150 118 3 29 扉 本体 （注）直射日光が当たる場所では見えづらくなります。

パルス発信式水道メーター用周辺機器
