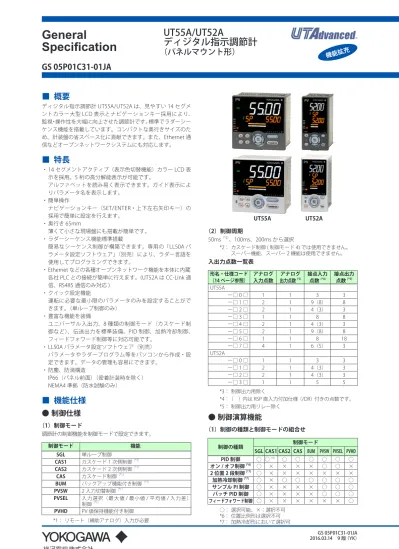

Specification
GS 05P01C31-01JA
（パネルマウント形）
GS 05P01C31-01JA■ 概要
ディジタル指示調節計 UT55A/UT52A は、見やすい 14 セグメ ントカラー大型 LCD 表示とナビゲーションキー採用により、 監視・操作性を大幅に向上させた調節計です。標準でラダーシー ケンス機能を搭載しています。コンパクトな奥行きサイズのた め、計装盤の省スペース化に貢献できます。また、Ethernet 通 信などオープンネットワークシステムにも対応します。■ 特長
・ 14 セグメントアクティブ（表示色切替機能）カラー LCD 表 示を採用。5 桁の高分解能表示が可能です。 アルファベットを読み易く表示できます。ガイド表示によ りパラメータ名を表示します。 ・ 簡単操作 ナビゲーションキー（SET/ENTER・上下左右矢印キー）の 採用で簡単に設定を行えます。 ・ 奥行き 65mm 薄くて小さな現場盤にも搭載が簡単です。 ・ ラダーシーケンス機能標準搭載 簡易なシーケンス制御が構築できます。専用の「LL50A パ ラメータ設定ソフトウェア」（別売）により、ラダー言語を 使用してプログラミングできます。 ・ Ethernet などの各種オープンネットワーク機能を本体に内蔵 各社 PLC との接続が簡単に行えます。(UT52A は CC-Link 通 信、RS485 通信のみ対応 ) ・ クイック設定機能 運転に必要な最小限のパラメータのみを設定することがで きます。（単ループ制御のみ） ・ 豊富な機能を装備 ユニバーサル入出力、8 種類の制御モード（カスケード制 御など）、伝送出力を標準装備。PID 制御、加熱冷却制御、 フィードフォワード制御等に対応可能です。 ・ LL50A パラメータ設定ソフトウェア（別売） パラメータやラダープログラム等をパソコンから作成・設 定できます。データの管理も容易にできます。 ・ 防塵、防滴構造 IP66（パネル前面）（密着計装時を除く） NEMA4 準拠（防水試験のみ）■ 機能仕様
● 制御仕様
（1） 制御モード 調節計の制御機能を制御モードで設定できます。 制御モード 機能 SGL 単ループ制御 CAS1 カスケード 1 次側制御（*1） CAS2 カスケード 2 次側制御（*1） CAS カスケード制御（*1） BUM バックアップ機能付き制御（*1） PVSW 2 入力切替制御（*1） PVSEL 入力選択（最大値 / 最小値 / 平均値 / 入力差） 制御（*1） PVHD PV 値保持機能付き制御 *1： リモート（補助アナログ）入力が必要 （2） 制御周期 50ms（*2）、100ms、200ms から選択 *2： カスケード制御 ( 制御モード 4) では使用できません。 スーパー機能、スーパー 2 機能は使用できません。 入出力点数一覧表 形名・仕様コード （14 ページ参照） アナログ入力点数 出力点数アナログ(*3) 接点入力点数(*4) 接点出力点数(*5) UT55A ー□ 0 □ 1 1 3 3 ー□ 1 □ 2 1 9（8） 8 ー□ 2 □ 2 1 4（3） 3 ー□ 3 □ 1 1 8 8 ー□ 4 □ 2 1 4（3） 3 ー□ 5 □ 2 1 9（8） 8 ー□ 6 □ 1 1 8 18 ー□ 7 □ 4 1 6（5） 3 UT52A ー□ 0 □ 1 1 3 3 ー□ 1 □ 2 1 4（3） 3 ー□ 2 □ 2 1 4（3） 3 ー□ 3 □ 1 1 5 5 *3： 制御出力用除く *4： （ ）内は RSP 直入力付加仕様（/DR）付きの点数です。 *5： 制御出力用リレー除く● 制御演算機能
（1） 制御の種類と制御モードの組合せ 制御の種類 制御モードSGL CAS1 CAS2 CAS BUM PVSW PVSEL PVHD
PID 制御 ○ ○(*6) ○ ○ ○ ○ ○ ○ オン / オフ制御(*6) ○ × × × × ○ ○ × 2 位置 2 段制御(*7) ○ × × × × × × × 加熱冷却制御(*7) ○ × ○ ○ ○ ○ ○ ○ サンプル PI 制御 ○ × × × × ○ ○ ○ バッチ PID 制御 ○ × × × × ○ ○ ○ フィードフォワード制御 ○ × × × × × × ○ ○： 選択可能、×： 選択不可 *6： 位置比例形は選択不可 *7： 加熱冷却形において選択可 UT55A UT52A 機能拡充
（2） 制御演算機能 （a）目標設定値と PID パラメータグループ数 目標設定値と警報設定値と PID パラメータを各 8 組設定可 能。カスケード制御の場合は、メイン（1 次側）/ スレーブ（2 次側）各 8 組設定可能。 （b）PID パラメータグループの選択 PID パラメータグループは以下の選択が可能 ・ 目標設定値番号（SPNO）（PID 番号は任意に設定可） ・ 測定入力によるゾーン PID ・ 目標設定値によるゾーン PID ・ 到達目標値によるゾーン PID （c）オートチューニング ・ チューニング結果を通常 / 安定の 2 種類から選択可能。 ・ チューニング用出力リミット設定可（加熱冷却時使用不可） （d）“スーパー” 機能：オーバーシュート抑制機能 （e）“スーパー 2” 機能：ハンチング抑制機能 （f）STOP 時プリセット出力機能 （g）入力エラープリセット出力機能 （h）マニュアルプリセット出力機能 （3） 運転モード切替 運転モード切替 自動（AUTO）/ 手動（MAN） 運転（RUN）/ 停止（STOP）切替
カスケード（CAS）/ 自動（AUTO）/ 手動切替（MAN） リモート（REM）/ ローカル（LCL）切替 （4） 制御パラメータ設定範囲 比例帯 0.1 ～ 999.9% 積分時間 1 ～ 6000 秒またはオフ（マニュアルリセット使用） 微分時間 1 ～ 6000 秒またはオフ オン / オフ制御ヒステリ シス（ヒステリシス 1 点 または 2 点） 測 定 入 力 レ ン ジ ス パ ン の 0.0 ～ 100.0% プリセット出力値 -5.0 ～ 105.0%（ただし 0mA 以下は出力不可） 上下限出力リミッタ -5.0 ～ 105.0%下限設定値＜上限設定値 タイトシャット機能 4 ～ 20mA 出力で手動操作時、操作出力を約 0mA まで出力可能 出力変化率リミッタ 0.1 ～ 100.0%/ 秒、オフ 出力不感帯 加熱冷却制御時：-100.0 ～ 50.0%位置比例制御時：1.0 ～ 10.0%
● 警報機能
・ 警報種類 測定値警報 偏差警報 変化率警報 PV（測定値）上限 / 下限警報 偏差上限 / 下限警報 偏差上下限警報 上下限偏差内警報 アナログ入力 PV 上限 / 下限警報 アナログ入力 RSP（リモート SP）上限 / 下 限警報 補助アナログ入力上限 / 下限警報 フィードバック入力上限 / 下限警報 PV 変化率警報 設定値警報 SP（設定値）上限 / 下限警報 到達 SP 上限 / 下限警報 到達 SP 偏差上限 / 下限警報 到達 SP 偏差上下限警報 到達 SP 上下限偏差内警報 出力値警報 制御出力上限 / 下限警報冷却側制御出力上限 / 下限警報 その他警報 ヒータ断線警報（/HA 指定時）自己診断警報 FAIL ・ 警報機能 警報出力動作 警報待機動作 警報ラッチ（強制解除）機能 警報ヒステリシス 警報オン / オフディレイタイマ 警報設定数 8 点（1 ループあたり） 警報出力点数 最大 18 点（仕様コードによる）● 接点入出力機能
接点入出力機能は、入力のエラー状態、運転状態、警報状態 などを接点入力や接点出力に割り付けることができます。 接点入力 自動 / 手動切替 リモート / ローカル切替 運転停止 / 運転開始切替 カスケードへの切替 自動への切替 手動への切替 リモートへの切替 ローカルへの切替 オートチューニング起動 / 停止切替 出力トラッキング切替 2 入力切替 PV 保持 LCD バックライトオン / オフ切替 メッセージ割り込み表示 1 ～ 4 SP 番号指定 PID 番号指定 マニュアルプリセット出力番号指定 接点出力 第 1 ループ警報 1 ～ 8第 2 ループ警報 1 ～ 8（カスケード制御時） ステータス出力● ラダーシーケンス機能
（1） 入出力点数 UT55A UT52A 接点入力 最大 9 点 最大 5 点 接点出力 最大 18 点 最大 5 点 接点入出力信号の点数により制限されます。（仕様コード 参照） （2） 命令の種類 命令数 備考 基本命令 13 種 ロ ー ド、AND、OR、 タ イ マ、カウンタなど 応用命令 67 種 比較、反転、加減乗除、論理演算、上下限リミッタなど （3） シーケンスデバイス デバイス種類 点数 ディジタル 入出力 入力リレー出力リレー 18 点（max.）9 点（max.） 内部デバイス M リレー（ビットデータ） 256 点 DAT レジスタ（データ） 28 点 P レジスタ（パラメータ） 10 点 K レジスタ（定数） 30 点 特殊デバイス 特殊リレー（ビットデータ） 12 点 上記以外にプロセスデータ、プロセスリレーも使用できます。 （4） プログラム容量 最大プログラム容量 500 ステップ（*） *： 実行できるステップ数は、パラメータ設定内容、使用 ラダー命令、制御周期により変動します。 （5） ラダー演算周期 制御周期と同一になります。● 通信機能
機能 方式 インタフェース 接続対象 最大接続数 通信データ Modbus/TCP 調 節 計 と パ ソ コ ン、 PLC、ＤＣＳ等の機器 間 の 標 準 的 な 通 信 で す。 サーバ Ethernet PC 等の外部機器 2 コネクション 測定値、 設定値、 出力値、 警報など ゲートウェイ機能 Ethernet+RS-485 RS-485：UT75A/ UT55A/UT52A/ UT35A/UT32A/ UP55A/UP35A/ UM33A(*1) 31 台 Modbus(RTU/ASCII) スレーブ RS-485 PC 等の外部機器 と UT75A/UT55A/ UT52A/UT35A/ UT32A/UP55A/ UP35A/UP32A/ UM33A(*2) 31 台 PROFIBUS-DP PLC と リ モ ー ト I/O 間 などの通信に用いられ、 高速データ伝送を可能 にします。 スレーブ RS-485 PLC 等 ノード数 126 Modbus マスタ 機能 RS-485 UT75A/UT55A/ UT52A/UT35A/ UT32A/UP55A/ UP35A 31 台 ( 本体を含む ) CC-Link スレーブ RS-485 PLC 等 （リモートデバイス局）ノード数 42 Modbus マスタ 機能 RS-485 UT75A/UT55A/ UT52A/UT35A/ UT32A/UP55A/ UP35A/UP32A/ UM33A 31 台 ( 本体を含む ) DeviceNet スレーブ RS-485 PLC 等 ノード数 64 Modbus マ ス タ 機能機能 UT75A/UT55A/ UT52A/UT35A/ UT32A/UP55A/ UP35A 31 台 ( 本体を含む ) 機器間通信 複 数 の 調 節 計 の 内 部 データを通信経由で送 受信できます。ラダープ ログラムを使用します。 マルチドロップ （2 線式のみ）RS-485 UT75A/UT55A/ UT52A/UT35A/ UT32A/UP55A/ UP35A/UP32A 送受信可能：4 台 受信のみ可能：28 台 協調運転 同一のプロセスを複数の調節計で制御するた めの通信です。 マスタ／スレーブ RS-485 UT75A/UT55A/ UT52A/UT35A/ UT32A/UP55A/ UP35A/UP32A(*2) マスタ：1 台 スレーブ：31 台 パソコンリンク通信 調 節 計 と パ ソ コ ン、 PLC、タッチパネル等 の機器間の通信です。 スレーブ RS-485 PC 等の外部機器 と UT75A/UT55A/ UT52A/UT35A/ UT32A/UP55A/ UP35A/UP32A/ UM33A(*2) 31 台 ラダー通信*1： 当社製ディジタル指示調節計 GREEN シリーズ、信号変換器 JUXTA シリーズ、電力モニタ POWERCERT シリーズも接続可能 *2： 当社製ディジタル指示調節計 GREEN シリーズも接続可能 物理インタフェース仕様 Ethernet 規格：IEEE802.3（10BASE-T、100BASE-TX） 最大セグメント長：100m 最大構成： カスケード 4 段（10BASE-T）、 カスケード 2 段（100BASE-TX） RS485 規格：EIA RS-485 通信方式：4/2 線式半 2 重、調歩同期式 通信速度：600、1200、2400、4800、 9600、19200、38400bps(*3) 機器間通信は 19200bps 固定 最大通信距離：1200m 終端抵抗：220 Ω（外部取付） *3： 38400bps は UT55A 仕 様 コ ー ド： タ イ プ 3=1 と UT52A 仕様コード：タイプ 2=1 のみ PROFIBUS-DP 規格：フィールドバス（IEC61158） 対応バージョン：DP V0 通信速度： 9.6k、19.2k、45.45k、93.75k、 187.5k、0.5M、1.5M、3M、 6M、12M、AUTO(*4) 伝送距離：1200m（9.6k ～ 93.75k） 1000m（187.5k） 400m（0.5M） 200m（1.5M） 100m（3M ～ 12M） *4： AUTO は自動的に上位機器（PROFIBUS-DP マスタ）と 同じ通信速度となります。 CC-Link 規格：フィールドバス（IEC61158） 対応バージョン： リモートデバイス局 （Ver.2.00、Ver.1.10） 通信速度：156k、625k、2.5M、5M、10M 伝送距離： 1.2km （156k bps） 600m （625k bps） 200m （2.5M bps） 150m （5M bps） 100m （10M bps） 光リピータ使用時： 7.6km（156k）～ 4.3km（10M） DeviceNet 規格：フィールドバス（IEC61158） 通信速度：125k、250k、500k bps 伝送距離： 500m（125k bps）、250m （250kbps）、100m（500k bps）
・ バーンアウト検出： 熱電対、測温抵抗体、統一信号で機能 アップスケール、ダウンスケール、オフ指定可 統一信号入力の場合は 0.1V または 0.4mA 以下でバーン アウトと判断 ・ 入力バイアス電流：0.05 μ A（熱電対、測温抵抗体） ・ 測温抵抗体測定電流：約 0.16 mA ・ 入力抵抗： 熱電対 /mV 入力の場合：1M Ω以上 電圧入力の場合：約１M Ω 電流入力の場合：約 250 Ω（シャント抵抗内蔵） ・ 許容信号源抵抗： 熱電対 /mV 入力の場合：250 Ω以下 信号源抵抗の影響：0.1 μ V/ Ω以下 直流電圧入力の場合：2 ｋΩ以下 信号源抵抗の影響：約 0.01%/100 Ω ・ 許容配線抵抗： 測温抵抗体入力の場合、最大 150 Ω /1 線（3 線間の導線 抵抗は等しいこと） 配線抵抗の影響：± 0.1℃ /10 Ω ・ 許容入力電圧／電流： 熱電対 /mV/mA/ 測温抵抗体入力の場合：±10VDC V 入力の場合：± 20V DC mA 入力の場合：± 40 mA ・ ノイズ除去比： ノーマルモード：40dB 以上（50/60Hz） コモンモード：120dB 以上（50/60Hz） ・ 基準接点補償誤差： ± 1.0℃（15 ～ 35℃） ± 1.5℃（-10 ～ 15℃、35 ～ 50℃）
● 補助アナログ入力仕様
・ 機能：リモート目標設定、外部補正入力、演算用補助入力 などに利用できます。 ・ 入力点数：形名・仕様コード表参照 ・ 入力種類と計器レンジおよび測定精度：下表参照 入力種類 計器レンジ 精度 統一信号 0.400 ～ 2.000V 計器レンジの± 0.2% ± 1digit1.000 ～ 5.000V 計器レンジの± 0.1% ± 1digit 直流電圧 0.000 ～ 2.000V 計器レンジの± 0.2% ± 1digit0.00 ～ 10.00V 計器レンジの± 0.1% ± 1digit 高入力抵 抗電圧 0.000 ～ 1.250V 計器レンジの± 0.1% ± 1digit ・ 入力サンプリング周期：制御周期に同期 ・ 入力抵抗：約 1M Ω ただし、高入力抵抗電圧レンジは 10M Ω以上 ・ バーンアウト検出：統一信号で機能 0.1V 以下でバーンアウトと判断● 直入力付リモート入力仕様（/DR 指定時）
（/DR において測温抵抗体の場合は 3 線式または 4 線式） ・ 入力点数：1 点 ・ 入力種類と計器レンジおよび測定精度：下表以外はユニバー サル入力（標準搭載）と同じ 入力種類 計器レンジ 精度 4 線式測温 抵抗体 JPt100 -200.0 ～ 500.0℃ ± 0.5℃± 1digit -150.00 ～ 150.00℃ ± 0.2℃± 1digit Pt100 -200.0 ～ 850.0℃ 計 器 レ ン ジ の ±0.1% ± 1digit（*1） -200.0 ～ 500.0℃ ± 0.5℃± 1digit -150.00 ～ 150.00℃ ± 0.2℃± 1digit *1： -200.0 ～ 500.0℃の範囲は± 0.5℃ ±1digit ・ 入力サンプリング周期：制御周期に同期 ・ バーンアウト検出：ユニバーサル入力と同じ■ ハードウェア仕様
● 表示部仕様
・ PV表示部：5桁14セグメント アクティブカラーLCD（白/赤） 文字高：UT55A：21.5mm、UT52A：13.0mm ・ データ表示部：5 桁 11 セグメント カラー LCD（橙） ・ バーグラフ表示部：12 セグメント カラー LCD（橙と白）● ユニバーサル測定入力仕様
・ 入力点数：1 点 ・ 入力種類と計器レンジおよび測定精度：下表参照 入力種類 計器レンジ 精 度 熱電対 K -270.0 ～ 1370.0℃ 0℃以上は計器レンジの ± 0.1% ± 1digit 0℃未満は計器レンジの ± 0.2% ± 1digit ただし、熱電対 K の -200.0℃ 未満は、計器レンジの± 2% ± 1digit 熱電対 T の -200.0℃未満は、 計器レンジの± 1% ± 1digit -270.0 ～ 1000.0℃ -200.0 ～ 500.0℃ J -200.0 ～ 1200.0℃ T -270.0 ～ 400.0℃ 0.0 ～ 400.0℃ B 0.0 ～ 1800.0℃ 400℃以上は計器レンジの ± 0.15% ± 1digit 400℃未満は計器レンジの ± 5% ± 1digit S 0.0 ～ 1700.0℃ 計器レンジの ± 0.15% ± 1digit R 0.0 ～ 1700.0℃ N -200.0 ～ 1300.0℃ 計器レンジの ± 0.1% ± 1digit 0℃未満は計器レンジの ± 0.25% ± 1digit E -270.0 ～ 1000.0℃ 0℃以上は計器レンジの± 0.1% ± 1digit 0℃未満は計器レンジの ± 0.2% ± 1digit ただし、熱電対 E の -200.0℃ 未満は、計器レンジの± 1.5% ± 1digit L -200.0 ～ 900.0℃ U -200.0 ～ 400.0℃ 0.0 ～ 400.0℃ W(*2) 0.0 ～ 2300.0℃ 計器レンジの ± 0.2% ± 1digit プラチネル 2 0.0 ～ 1390.0℃ 計器レンジの± 0.1% ± 1digit PR20-40 0.0 ～ 1900.0℃ 800℃以上は計器レンジの ± 0.5% ± 1digit 800℃未満は精度保証なし W97Re3-W75Re25 0.0 ～ 2000.0℃ 計器レンジの± 0.2% ± 1digit 測温抵抗体 JPt100 -200.0 ～ 500.0℃ 計器レンジの ± 0.1% ± 1digit（*1） -150.00 ～ 150.00℃ 計器レンジの± 0.1% ± 1digit Pt100 -200.0 ～ 850.0℃ 計器レンジの ± 0.1% ± 1digit（*1） -200.0 ～ 500.0℃ -150.00 ～ 150.00℃ 計器レンジの± 0.1% ± 1digit 統一信号 0.400 ～ 2.000V 計器レンジの ± 0.1% ± 1digit 1.000 ～ 5.000V 4.00 ～ 20.00mA 直流電圧 0.000 ～ 2.000V 0.00 ～ 10.00V -10.00 ～ 20.00mV 0.0 ～ 100.0mV 直流電流 0.00 ～ 20.00mA 精度は、基準動作状態［23 ± 2℃、55 ± 10%RH、電源周波数 50/60Hz］における性能 *1： 0 ～ 100℃範囲は、± 0.3℃± 1digit -100 ～ 200℃範囲は、± 0.5℃± 1digit *2： W：Ｗ -5% Re/W-26% Re(Hoskins Mfg.Co.)、ASTM E988 ・ 適応規格：熱電対、測温抵抗体 JIS/IEC/DIN（ITS-90） ・ 入力サンプリング周期：制御周期に同期● リレー接点出力仕様
・ 接点タイプ、点数： 制御リレー出力：1c 接点 1 点 加熱冷却形の冷却側出力：1c 接点 1 点（UT55A のみ） UT52A の場合、加熱側、冷却側ともに 1a 接点 2 点 警報出力：1a 接点 3 点（コモン独立） ・ 接点定格： 1c 接点：250V AC、3A または 30VDC、3A（抵抗負荷） 1a 接点： 警 報 出 力 の 場 合：240V AC、1A ま た は 30VDC、1A （抵抗負荷） UT52A の制御出力の場合：240V AC、3A または 30VDC、 3A（抵抗負荷） 注： 制御出力は、10mA 以上の負荷で使用してください。 警報出力は、1mA 以上の負荷で使用してください。 ・ 用途：時間比例出力、警報出力、FAIL 出力など ・ 制御出力の時間分解能：10ms または出力値の 0.1% の大き い方● トランジスタ接点出力仕様
・ 点数：形名、仕様コード表参照 ・ 出力形式：オープンコレクタ（電流吸い込みタイプ） ・ 出力接点容量：最大 24VDC、50mA ・ 出力時間分解能：最小 50ms ・ 用途：警報出力、FAIL など● 位置比例出力仕様
・ 位置信号入力： スライド抵抗の場合：全抵抗 100 Ω～ 2.5kΩ（100% 側 および擦動線の断線検出有。0% 側断線時は断線検出し ません。） 電流入力の場合：4 ～ 20mA （断線検出有り） 入力抵抗：約 330 Ω ・ サンプリング周期：50ms ・ 測定分解能：入力スパンの 0.1% ・ 位置比例リレー出力： UT55A：1a 接点 2 点、250V AC、3A または 30VDC、 3A（抵抗負荷） UT52A：1a 接点 2 点、240V AC、3A または 30VDC、 3A（抵抗負荷） 注： 10mA 以上の負荷で使用してください。● ヒータ断線警報仕様（/HA 指定時）
・ 機能：外付けカレントトランス（CT）を使用して、ヒータ 電流を測定し断線検出値未満の場合ヒータ断線警報を出し ます。 ・ 入力点数：2 点 ・ 出力点数：2 点（トランジスタ接点出力） ・ CT 入力抵抗：約 9.4 Ω ・ CT 入力レンジ：0.0 ～ 0.1Arms（0.12Arms 以上印加不可） ・ ヒータ電流警報設定範囲：OFF、0.1 ～ 300.0Arms ヒータ電流測定値表示範囲：0.0 ～ 360.0Arms ※ CT 比設定可能 CT 比設定範囲：1 ～ 3300 ・ 推奨 CT：ユー・アール・ディー社製 CTL-6-S-H： CT 比 800、測定可能電流範囲 0.1 ～ 80.0Arms CTL-12L-30： CT 比 3000、測定可能電流範囲 0.1 ～ 180.0Arms ・ ヒータ電流測定周期：200ms ・ ヒータ電流測定精度：CT 入力レンジスパンの ±5%±1digit （CT の誤差含まず） ・ ヒータ電流検出分解能：CT 入力レンジスパンの 1/250 以内 ・ 断線検知オン時間：最小 200ms（時間比例出力の場合）● 接点入力仕様
・ 点数： 3 点（標準搭載） 最大点数は形名、仕様コード表参照 ・ 入力形式：無電圧接点入力またはトランジスタ接点入力 ・ 入力接点容量：12VDC、10mA 以上 最小オン電流 1mA 以下の接点を使用してください。 ・ オン / オフ判定 無電圧接点入力の場合： オン時接点抵抗 1k Ω以下 オフ時接点抵抗 50k Ω以上 トランジスタ接点入力の場合： オン時 2V 以下 オフ時漏れ電流 100 μ A 以下 ・ 状態検知最小保持時間：制御周期 +50ms ・ 用途：SP 切替、運転モード切替、イベント入力● アナログ出力仕様
・ 点数： 制御出力（加熱冷却形の加熱側出力）：1 点（標準搭載） 伝送出力として使用可能 加熱冷却形の冷却側出力：1 点、伝送出力として使用可能 ・ 出力機能： 電流出力、電圧パルス出力 ・ 電流出力： 4 ～ 20mADC または 0 ～ 20mADC/ 負荷抵抗 600Ω 以下 ・ 電流出力精度： スパンの± 0.1%（ただし、1mA 以下はスパンの ±5%） 精度は基準動作状態（23 ± 2℃、55 ± 10%RH、電源周 波数 50/60Hz）における性能 ・ 電圧パルス出力： 用途：時間比例出力 オン電圧：12V 以上 / 負荷抵抗 600 Ω以上 オフ電圧：0.1VDC 以下 時間分解能：10ms または出力値の 0.1% の大きい方● 伝送出力仕様
・ 点数：1 点（標準搭載）15VDC センサ用供給電源と共用 アナログ制御出力、冷却側アナログ制御出力を使用しな い場合、他に 2 点 ・ 出力機能：電流出力 4 ～ 20mADC または 0 ～ 20mADC/ 負荷抵抗 600Ω 以下 ・ 電流出力精度（設定スケールにおける PV 表示値からの変換 精度）：スパンの± 0.1%（ただし、1mA 以下はスパンの ± 5%） 精度は基準動作状態（23 ± 2℃、55 ± 10%RH、電源周波 数 50/60Hz）における性能 入出力を通した変換精度ではなく、伝送出力だけの性能 です。● 15VDC センサ用供給電源仕様
・ 点数：1 点（標準搭載）伝送出力と共用 制御出力（1 点）も転用可能 ・ 供給電圧：14.5 ～ 18.0VDC ・ 最大供給電流：約 21mA（短絡電流制限回路付）● 入出力応答時間仕様
500ms 以内（制御周期 50ms、100ms の場合） 1s 以内（制御周期 200ms の場合） （入力スパンの 10 ～ 90% ステップ状に変化させたと きの伝送出力の 63% 応答時間）● 24VDC センサ用供給電源仕様（/LP 指定時）
・ 用途：2 線式伝送器に電源を供給。 ・ 供給電圧：21.6 ～ 28.0VDC ・ 定格電流：4 ～ 20mA DC ・ 最大供給電流：約 30mA（短絡電流制限回路あり）● 安全および EMC 適合規格
・ 安全：IEC/EN61010-1 適合（CE）、IEC/EN61010-2-201 適合（CE）、 IEC/EN61010-2-030 適合（CE） CAN/CSA C22.2 No.61010-1 認定（CSA）。UL61010-1 認定。 設置カテゴリ：Ⅱ 汚染度：2 測定カテゴリ：Ⅰ（CAT Ⅰ）（UL、CSA） O（Other）（CE） 定格測定入力電圧：10VDC max. 定格過渡過電圧：1500V（*） *： CSA/UL61010-1 で測定カテゴリＩ、EN61010-2-030 で 測定カテゴリ O（Other）の場合に測定される安全規格 上の値であり、機器性能を保証する値ではありません。 ・ EMC 適合規格： CE marking EN 61326-1 ClassA、Table 2 （For use in industrial locations）、 EN 61326-2-3 *： 試験中、計器はレンジの +20% 以内の測定精度で動作 し続けます。 EN 55011 Class A、Group 1 EN 61000-3-2 Class A EN61000-3-3 オーストラリア、ニュージーランドの EMC 規制 EN 55011 Class A、Group 1 ・ KC マーク：電磁波障害防止基準、電磁波保護基準適合
● 電源仕様・アイソレーション
・ 電源： 定格電圧 100-240V AC（+10%/-15％）、50/60Hz 24V AC/DC（+10%/-15％）（/DC 指定時） ・ 消費電力： UT55A：18VA（/DC 指定時、DC：9VA、AC：14VA） UT52A：15VA（/DC 指定時、DC：7VA、AC：11VA） ・ 記憶保持：不揮発性メモリ ・ 停電不感動時間：20ms（100V AC 駆動の場合） ・ 耐電圧： 1 次端子⇔ 2 次端子 2300V AC1 分間（UL、CSA） 1 次端子⇔ 2 次端子 3000V AC1 分間（CE） 1 次端子⇔ 1 次端子 1500V AC1 分間 2 次端子⇔ 2 次端子 500V AC1 分間 （1 次端子＝電源端子(*)およびリレー出力端子 2 次端子＝アナログ入出力信号端子、接点入力端子、 通信端子、機能接地端子） *： /DC の場合、電源端子は 2 次側端子となります。 ・ 絶縁抵抗：電源端子と接地端子間 500VDC、20MΩ 以上 ・ アイソレーション仕様 内部回路 電源 制御，伝送（アナログ）出力端子 （アナログ出力端子間は非絶縁） バルブ位置（フィードバック）入力端子 補助アナログ（AIN4）入力端子 補助アナログ（AIN2）入力端子 直入力付きリモート（ユニバーサル）入力端子 / リモート入力端子 PV（ユニバーサル）入力端子 制御リレー（c 接）出力端子 警報 1 リレー（a 接）出力端子 警報 2 リレー（a 接）出力端子 警報 3 リレー（a 接）出力端子 位置比例リレー出力端子 接点入力端子（全て） RS485 通信端子（2 ポート） 24VDC センサ用供給電源端子 Ethernet/PROFIBUS-DP/CC-Link/DeviceNet 通信端子 カレントトランス入力端子 接点出力（トランジスタ）端子 線で区切られた回路は互いに絶縁されています。● 環境条件
正常動作条件 ・ 周囲温度：-10 ～ 50℃（密着取付時：-10 ～ 40℃） （UT55A の CC-Link 通信付きの場合、0 ～ 50℃となります。 UT52A の CC-Link 通信付きの場合、0 ～ 40℃となります。 UT55A/UT52A（CC-Link 通信付き）密着取付時：0 ～ 40℃） ・ 周囲湿度：20 ～ 90%RH（結露しないこと） ・ 磁界：400A/m 以下 ・ 連続振動：（5 ～ 9Hz）片振幅 1.5mm 以下 （9 ～ 150Hz）4.9m/s2以下、1oct/min、3 軸 方向各 90 分 ・ 短時間振動：14.7m/s2、15s 以下 ・ 衝撃：98m/s2以下、11ms ・ 設置高度：標高 2,000m 以下 ・ ウォームアップ時間：電源オン後 30 分以上 ・ 立上り時間：10s 以内 輸送、保管条件 ・ 温度：-25 ～ 70℃ ・ 温度変化率：20℃ /h 以下 ・ 湿度：5 ～ 95%RH（結露しないこと） 動作条件の影響 ・ 周囲温度の影響： 電圧、熱電対入力の場合： ± 1 μ V/℃または± 0.01% of F.S.（計器レン ジ）/℃いずれか大きい方 測温抵抗体入力の場合：± 0.05℃ /℃（周囲温度）以下 電流入力の場合：± 0.01% of F.S.（計器レンジ）/℃ アナログ出力の場合：± 0.02% of F.S./℃以下 ・ 電源変動に対する影響： アナログ入力の場合：± 0.05% of F.S.（計器レンジ）以下 アナログ出力の場合：± 0.05% of F.S. 以下 （いずれも定格電圧範囲内にて）●安全保持器 BARD との組み合わせ
BARD-600 と組み合わせる場合は、BARD の内部抵抗、配 線抵抗（許容信号源抵抗）と合わせて 500 Ω以下にしてく ださい。BARD-700、BARD-800 と組み合わせる場合は、そ のまま使用できます。組み合わせにあたっては、信号源抵 抗や配線抵抗の影響を考慮してください。 A B B A b B BARD-700 201 1 A 2 B 3 C 調節計 RTD ※調節計の入力端子201と203の配線抵抗を一致させてください。 ※付加仕様/DR付きリモート入力の場合、入力端子301と303の配線抵抗を 一致させてください。 202 203 注意 BARD-700は、A-1およびC-3端子間の抵抗がバランスしています。 調節計とBARD-700を接続する場合は、以下のように配線してくだ さい。■ 機能ブロック図
単ループ制御（他の制御モードのブロック図は、ユーザーズマニュアルをご覧ください。） 付加仕様コード/HA付き 付加仕様コード/LP付き 通信 目標設定値1～8 通信 アナログ入力 PV表示 SP表示 *1 出力リミッタ 手動操作 マニュアルプリセット出力 入力エラープリセット出力 プリセット出力 自動(ON)／手動(OFF)切替 停止(ON)／運転(OFF)切替 ローカル リモート 自動 センサ断線時 正常時 手動 運転 停止 SP勾配機能 SPリミッタ 測定入力 リモート入力 DI16 PV RSP フィードフォワード入力 AIN2 入力種類 入力単位 入力レンジ/スケール アナログ入力バイアス 開平演算 アナログ入力フィルタ 入力種類 入力単位 入力レンジ/スケール アナログ入力バイアス 開平演算 アナログ入力フィルタ 折線近似／折線バイアス リモート入力フィルタ PV入力バイアス PV入力フィルタ 比率バイアス演算 接点入力 出力リミッタ A.BS A.FL BS FL PMD An, Bn 折線近似／折線バイアス PMD An, Bn PMD An, Bn CNT ALG UPR, DNR TMU SPNO SP RT RBS フィルタ FLG ゲイン、バイアス FGNFBI FBO TSP TIME P.PID RAMP R/L RMS SPH, SPL RFL A.SR A.LC UNIT IN RH, RL SDP SH, SL A.BS A.FL 折線近似／折線バイアス A.SR A.LC UNIT IN RH, RL SDP SH, SL EPO OH, OL OH, OL OLMT PO S/R MPON 標準搭載 OT 標準搭載 標準搭載 ヒータ断線警報機能 HAL2 HAL1 ヒータ断線 警報1 ヒータ断線警報2 電流または 電圧パルス リレー LPS 24Vセンサ電源 電流 OUTOUT RET AL1 AL2 AL3
警報1 (PV上限)(PV下限)警報2(PV上限)警報3 端子記号 パラメータ 機能 アナログ信号 接点信号 計器前面キー 凡例 PMD OU.H OU.L An, Bn スプリット演算 折線近似／折線バイアス RET.H RET.L PMD An, Bn スプリット演算 折線近似／折線バイアス OUT端子伝送出力 O1RS RET端子伝送出力 RTS ※パラメータOTにより制御出力端子決めると、残りの電流出力端子は伝送出力として使用可能。 警報機能 出力端子割り付け DI3 DI2 DI1 A/M DI3は機能が 割り付けられ ていません。 リモート(ON)／ローカル(OFF)切替 制御演算部 (伝送出力時は電流) 入力種類 入力単位 入力レンジ/スケール アナログ入力バイアス 開平演算 アナログ入力フィルタ PMD An, Bn A.BS A.FL 折線近似／折線バイアス A.SR A.LC UNIT IN RH, RL SDP SH, SL プログラムパターン運転 入力ラダー演算プログラム（ラダープログラムがない場合、信号はそのまま制御演算部へ） ラダープログラムについては、LL50Aパラメータ設定ソフトウェア ユーザーズマニュアルをご覧ください。 出力ラダー演算プログラム（ラダープログラムがない場合、信号はそのまま出力へ） ラダープログラムについては、LL50Aパラメータ設定ソフトウェア ユーザーズマニュアルをご覧ください。 SP勾配機能は、プログラムパターン運転時無効。 *1: RS-485、Ethernet、PROFIBUS-DP、DeviceNet、CC-Link UT55A基本仕様コード：タイプ2=1、2、4、5または7の場合 UT52A基本仕様コード：タイプ2=1または2の場合 UT55A基本仕様コード：タイプ2=7の場合 DI16は、UT55A基本仕様コード：タイプ 2=1、2、4、5または7の場合 UT52A基本仕様コード：タイプ2=1または 2の場合です。
■
端子配列
■ UT55A（単ループ制御・端子配列（他の制御モードの端子配列は、ユーザーズマニュアルをご覧ください。 ）） E4端子 エ リ ア E3端子 エ リ ア E2端子 エ リ ア PV RET OUT DI HBA VALV ALM OUT OUT2 OUT2 E1端子 エ リ ア 伝送出力 4-20mADC ま たは 0-20mADC 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － ＋ － 初期値 ： 4-20mADC 初期値 ： PV伝送 負 荷抵抗600Ω 以下 伝送出力 電流/電圧パル ス 出力 0-20mADC, 4-20mADC, 電圧パル ス (12V) ＋ － 伝送出力 ＋ － 初期値 ： 4-20mADC 初期値 ： 伝送種類未設定 0-20mADC ， 4-20mADC 制御出力 測定入力 熱電対(TC)入力 PV入力種類は 工場出荷時 未設定 です 。 測温抵抗体(RTD)入力 電圧(mV, V)入力 A ＋ － ＋ － 電流(mA)入力 ＋ － B b （ 基本仕様 コ ー ド ： タ イ プ1=-1場合 ） （ 基本仕様 コ ー ド ： タ イ プ1=-2場合 ） （ 基本仕様 コ ー ド： タ イ プ1=-0 、-1 ま たは-2場合 ） （ 基本仕様 コ ー ド ： タ イ プ1=-0 ま たは-2場合 ） （ 付加仕様 コ ー ド /HA付 き の場合 ） （ 標準装備 ） （ 標準装備 ） （ 標準装備 ） （ 標準装備 ） 電 源 ヒ ー タ 断線警報 ヒ ー タ 電流検出入力 CT1 CT2 COM 外部接点出力 （ ト ラ ン ジ スタ） ヒ ー タ 断線警報1出力 ヒ ー タ 断線警報2出力 コモン 接点入力 接点容量 : 12VDC, 10mA 以 上 外部接点入力DI3 DI2 DI1 COM
DI1=ON で 自 動 DI1=OFF で手動 DI2=ON で運転停止 DI2=OFF で運転開始 コ モン
DI3 DI2 DI1 COM
+5V +5V +5V 無電圧接点 ト ラ ンジス タ接 点 工場出荷時機能な し UT UT 制御出力 101 102 リ レ ー 接点出力 103 NC NO COM 接点容量 : 250VAC, 3A 30VDC, 3A (抵抗 負 荷) 接点出力 101 102 103 104 105 106 107 108 109 110 111 501 502 503 504 505 506 507 508 509 510 511 512 407 401 408 409 410 411 412 301 302 303 304 305 306 307 308 309 310 311 312 201 202 203 204 205 206 207 208 209 210 211 212 電流／電圧パル ス 出力 0-20mADC, 4-20mADC, 電圧パル ス (12V) ＋ － 伝送出力 ＋ － 初期値 ： 4-20mADC 初期値 ： 伝送種類未設定 0-20mADC ， 4-20mADC 冷却側制御出力 リレ ー 接点出力 NC NO COM 接点容量 : 250VAC, 3A 30VDC, 3A (抵抗 負 荷) ■ 調節計 と 以 下の モ ー タ を 組合せ る と き の接続端子の対応 ア ズビル (株 )製モ ジ ュ ト ロ ールモ ー タ 調節計 モ ジ ュ ト ロ ールモ ー タ 507 508 509 510 511 512 2 1 3 Y T G 日 章計器(株)製 コ ン ト ロ ー ル モ ー タ 調節計 コ ン ト ロ ールモ ー タ 507 508 509 510 511 512 ML MH MC 1 2 3 位置 比例制御出力 抵抗値 : 100Ω～2.5kΩ フ ィード バ ッ ク 入 力 100% 0% 101 -112 501 -512 401 -412 301 -312 201 -212 外部接点出力 （ リレ ー ） 警報 3 出力 （PV上限 ） 警報 2 出力 （PV下限 ） 警報 1 出力 （PV上限 ） コ モン コ モン コ モン 100-240 V AC電源 N L 許容範囲 : 100-240VAC (+10%/-15%) (フ リ ー 電源) 50/60Hz共用 110 111 24 V AC/DC電源 ー ＋ 110 111 リ レ ー 接点出力
HIGH (正転) LOW (逆転) COM 接点容量 : 250VAC, 3A
30VDC, 3A (抵抗 負 荷) 507 508 509 510 511 512 ＋ － フ ィード バ ッ ク 入 力 電流(mA)入力 フィー ド バ ッ ク 入力が電流の場合 510 511 512 202 203 201 202 203 202 203 203 204 205 206 205 206 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － 207 208 207 208 207 208 209 210 211 212 209 210 211 212 510 511 512 507 508 509 511 512 511 512 加熱冷却制御時 、リ レ ー 接点出 力は 、加熱側の出力 と な り ま す 。 工場出荷時 、制御出力は リ レ ー で す。 電流/電圧パル ス 出力 を 制御出力 と し て 使用 し ない場合 、伝送出力 ま たは 15VDC セ ン サ用電源 と し て 使用 で き ま す 。 電流出力は 、レ ン ジ を 変更す る こ と が で き ま す 。 位置 比例形の場合は 、伝送出力 ま たは15VDC セ ン サ用供給電源 と し て 使用 で き ます 。 工場出荷時 、冷却側制御出力は リ レ ー です 。 電流/電圧パル ス 出力 を 制御出力 と し て 使用 し ない場合 、伝送出力 ま たは15VDC セ ン サ 用供給電源 と し て 使用 で き ま す 。 電流出力は 、レ ン ジ を 変更す る こ と が で き ま す。 伝送出力 と し て 使用 し ない場合 、 15VDC セ ン サ用供給電源 と し て 使 用で き ま す。 機能な し の端子は 、機能 を 割 り 付け る こ と が で き ま す 。
AL3 AL2 AL1
UT 104 105 106 107 108 109 リ レ ー 接点容量 : 240VAC, 1A 30VDC, 1A (抵抗 負 荷) ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mA
HAL1 HAL2 COM
UT 507 508 509 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － 511 512 112 112 112 N L （ 24V AC/DC電源 ： 付加仕様 コ ー ド /DCの場合 ） ■ UT55A（続き）
E1端子
エ
リ
ア
301-306E2端子
エ
リ
ア
307-312 （ 基本仕様 コ ー ド ： タ イ プ2=1 、2 、4 、5 ま たは7の場合 、 ただ し 、付加仕様/DRがない場合 ） リ モ ート 入力 1-5VDC, 0-2VDC, 0-10V範囲内 で指定 初期値 ： 1-5VDC ＋ － リ モ ー ト 入力／接点入力 外部接点入力 DI16 COM コ モン DI16 COM +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 UT UT DI16=ON で リ モ ー ト DI16=OFF で ロ ー カ ル 303 304 303 304 305 306 RSP （ 基本仕様 コ ー ド ： タ イ プ2=3の場合 ） 接点入力外部接点入力 COM DI11 DI12 DI13 DI14 DI15
コ モン DI11 DI12 COM +5V +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 DI13 +5V DI14 +5V DI15 +5V 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し UT UT 301 302 303 304 305 306 301 302 303 304 305 306 機能な し の端子は 、機能 を 割 り 付け る こ とが で きま す 。 DI 接点出力 外部接点出力 （ ト ラ ン ジ スタ） ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mA DO12 DO11 DO13 DO14 DO15 COM 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し コ モン UT 工場出荷時機能な し （ 基本仕様 コ ー ド ： タ イ プ2=6の場合 ） 301 302 303 304 305 306 機能な し の端子は 、機能 を 割 り 付 ける こ とが で きま す 。 DO （ 基本仕様 コ ー ド ： タ イ プ2=7の場合 ） 補 助 ア ナ ログ 入力 1-5VDC, 0-2VDC, 0-10V範囲内 で指定 初期値 ： 1-5VDC ＋ － 補助 ア ナ ロ グ 入力／接点入力 外部接点入力 DI26 COM コ モン DI26 COM +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 工場出荷時機能な し UT UT 309 310 309 310 311 312 単ル ー プ制御 、単ル ー プ位置 比例制御 では 、 補助 ア ナ ロ グ入力は フ ィ ー ド フ ォ ワ ー ド 入力 と して 使 用 で きま す 。 機能な し の端子は 、機能 を 割り付 け るこ と が で き ます 。 AIN2 接点出力 外部接点出力 ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mA DO22 DO21 DO23 DO24 DO25 COM 警報4 （ PV下限 ） コ モン UT （ 基本仕様 コ ー ド ： タ イ プ2=1 、3 、5 ま たは6の場合 ） 307 308 309 310 311 312 機能な し の端子は 、機能 を 割り付 け るこ と が で き ま す 。 DO 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し （ 基本仕様 コ ー ド ： タ イ プ2=1 、2 、4 、5 ま たは7 、 かつ付加仕様/DR付 き の場合 ） ユニ バ ーサ ル 入力( リモ ート 入力) 熱電対(TC)入力 測温抵抗体(RTD)入力 電圧(mV, V)入力 ＋ － ＋ － 電流(mA)入力 ＋ － 302 303 302 303 303 304 RSP b B a A 4線式 301 302 303 305 E4端子 エ リ ア E3端子 エ リ ア E2端子 エ リ ア E1端子 エ リ ア 101 102 103 104 105 106 107 108 109 110 111 501 502 503 504 505 506 507 508 509 510 511 512 407 401 408 409 410 411 412 301 302 303 304 305 306 307 308 309 310 311 312 201 202 203 204 205 206 207 208 209 210 211 212 101 -112 501 -512 401 -412 301 -312 201 -212 112
■ UT55A（続き）
E1端子
エ
リ
ア
301-306E2端子
エ
リ
ア
307-312 （ 基本仕様 コ ー ド ： タ イ プ2=1 、2 、4 、5 ま たは7の場合 、 ただ し 、付加仕様/DRがない場合 ） リ モ ート 入力 1-5VDC, 0-2VDC, 0-10V範囲内 で指定 初期値 ： 1-5VDC ＋ － リ モ ー ト 入力／接点入力 外部接点入力 DI16 COM コ モン DI16 COM +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 UT UT DI16=ON で リ モ ー ト DI16=OFF で ロ ー カ ル 303 304 303 304 305 306 RSP （ 基本仕様 コ ー ド ： タ イ プ2=3の場合 ） 接点入力外部接点入力 COM DI11 DI12 DI13 DI14 DI15
コ モン DI11 DI12 COM +5V +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 DI13 +5V DI14 +5V DI15 +5V 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し UT UT 301 302 303 304 305 306 301 302 303 304 305 306 機能な し の端子は 、機能 を 割 り 付け る こ とが で きま す 。 DI 接点出力 外部接点出力 （ ト ラ ン ジ スタ） ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mA DO12 DO11 DO13 DO14 DO15 COM 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し コ モン UT 工場出荷時機能な し （ 基本仕様 コ ー ド ： タ イ プ2=6の場合 ） 301 302 303 304 305 306 機能な し の端子は 、機能 を 割 り 付 ける こ とが で きま す 。 DO （ 基本仕様 コ ー ド ： タ イ プ2=7の場合 ） 補 助 ア ナ ログ 入力 1-5VDC, 0-2VDC, 0-10V範囲内 で指定 初期値 ： 1-5VDC ＋ － 補助 ア ナ ロ グ 入力／接点入力 外部接点入力 DI26 COM コ モン DI26 COM +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 工場出荷時機能な し UT UT 309 310 309 310 311 312 単ル ー プ制御 、単ル ー プ位置 比例制御 では 、 補助 ア ナ ロ グ入力は フ ィ ー ド フ ォ ワ ー ド 入力 と して 使 用 で きま す 。 機能な し の端子は 、機能 を 割り付 け るこ と が で き ます 。 AIN2 接点出力 外部接点出力 ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mA DO22 DO21 DO23 DO24 DO25 COM 警報4 （ PV下限 ） コ モン UT （ 基本仕様 コ ー ド ： タ イ プ2=1 、3 、5 ま たは6の場合 ） 307 308 309 310 311 312 機能な し の端子は 、機能 を 割り付 け るこ と が で き ま す 。 DO 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し （ 基本仕様 コ ー ド ： タ イ プ2=1 、2 、4 、5 ま たは7 、 かつ付加仕様/DR付 き の場合 ） ユニ バ ーサ ル 入力( リモ ート 入力) 熱電対(TC)入力 測温抵抗体(RTD)入力 電圧(mV, V)入力 ＋ － ＋ － 電流(mA)入力 ＋ － 302 303 302 303 303 304 RSP b B a A 4線式 301 302 303 305 E4端子 エ リ ア E3端子 エ リ ア E2端子 エ リ ア E1端子 エ リ ア 101 102 103 104 105 106 107 108 109 110 111 501 502 503 504 505 506 507 508 509 510 511 512 407 401 408 409 410 411 412 301 302 303 304 305 306 307 308 309 310 311 312 201 202 203 204 205 206 207 208 209 210 211 212 101 -112 501 -512 401 -412 301 -312 201 -212 112
■ UT55A（続き）
E3端子
エ
リ
ア
401-412E4端子
エ
リ
ア
501-506 （ 基本仕様 コ ー ド ： タ イ プ2=1の場合 ） 接点入力外部接点入力 COM DI31 DI32 DI33 DI34 DI35
コ モン DI31 DI32 COM +5V +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 DI33 +5V DI34 +5V DI35 +5V 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し UT UT 407 408 409 410 411 412 407 408 409 410 411 412 機能な し の端子は 、機能 を 割 り 付け る こ とが で きま す 。 DI Ethernet通信 （ ゲ ー ト ウ ェ イ 機能付 き ） 10BASE-T/100BASE-TX RJ45 コ ネ ク タ 色 点灯 消灯 黄色 100M bps 10M bps 緑色 リン ク 状 態 ア ク テ ィ ブ状態 リ ン ク FAIL 状態 色 点灯 点滅 消灯 上側 LED（伝送速度） 下側 LED （リ ンク /ア ク テ ィ ブ ） （ 基本仕様 コ ー ド ： タ イ プ3=2の場合 、ただ し 、タ イ プ2=1 ま たは6 を 除 く ） RS-485通信 RSB(+) RSA(-) SG 407 408 409 ETHR RS-485通信 SDB(+) SDA(-) SG RDB(+) RDA(-) RS-485通信 （ 基本仕様 コ ー ド ： タ イ プ3=1の場合 、 ただ し 、タ イ プ2=1 ま たは6 を 除 く ） 407 408 409 410 411 RS485 RS-485通信 SDB(+) SDA(-) SG RDB(+) RDA(-) RS-485通信 （ 基本仕様 コ ー ド ： タ イ プ2=1 ま たは2の場合 、ただ し 、付加 仕様/LPがない場合 ） 501 502 503 504 505 RS485 （ 基本仕様 コ ー ド ： タ イ プ2=5 ま たは6の場合 ） 接点入力
外部接点入力 COM DI41 DI42 DI43 DI44 DI45
コ モン DI41 DI42 COM +5V +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 DI43 +5V DI44 +5V DI45 +5V 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し UT UT 501 502 503 504 505 506 501 502 503 504 505 506 機能な し の端子は 、機能 を 割 り 付け る こ と が で き ま す 。 DI （ 基本仕様 コ ー ド ： タ イ プ2=7の場合 ） 補 助 ア ナ ログ 入力 1-5VDC, 0-2VDC, 0-10V範囲内 で指定 初期値 ： 1-5VDC ＋ － 補助 ア ナ ロ グ 入力／接点入力 外部接点入力 DI46 COM コ モン DI46 COM +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 工場出荷時機能な し UT UT 503 504 503 504 505 506 単ル ー プ制御 、単ル ー プ位置 比例制御 では 、補 助 ア ナ ロ グ 入 力 は フ ィード フ ォワ ード 入 力 と し て 使 用で き ま す。 機能な し の端子は 、機能 を 割り付 け るこ と が で き ます 。 AIN4 ＋ 24VDC セ ン サ用供給電源 21.6-28.0VDC (最大30mADC) － 24VDC セ ン サ 用供給電源 （基本仕様 コ ー ド ： タ イ プ 2= 1、2 、5 、6 ま た は 7以外、 かつ付加仕様/LP付 き の場合 ） 505 506 LPS24 RS-485通信 RSB(+) RSA(-) SG RS-485通信／24VDC セ ン サ 用供給電源 ＋ 24VDC セ ン サ用供給電源 21.6-28.0VDC (最大30mADC) － （ 基本仕様 コ ー ド ： タ イ プ2=1 ま たは2 、 かつ付加仕様/LP付 き の場合 ） 501 502 503 505 506 RS485/LPS24 接点出力 外部接点出力 ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mA DO32 DO31 DO33 DO34 DO35 COM 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し 工場出荷時機能な し コ モン UT 工場出荷時機能な し （ 基本仕様 コ ー ド ： タ イ プ2=6の場合 ） 407 408 409 410 411 412 機能な し の端子は 、機能 を 割 り 付 ける こ とが で きま す 。 DO （ 基本仕様 コ ー ド ： タ イ プ3=3の場合 、 ただ し 、タ イ プ2=1 ま たは6 を 除 く ） CC-Link通信 （ Modbus マ ス タ 付 き ） ピン 番 号 1 2 信号名 DA DB 3 DG 4 SLD 5 FG 内 容 RX/TX - 信号 RX/TX + 信号 RX/TX 信号 グ ラ ン ド シ ー ルド フレ ー ム グ ラン ド RS-485通信 RSB(+) RSA(-) SG 407 408 409 CC-Link通信の配線 におい て 、本機器が セ グ メ ン ト の終端に 位置す る 場合 、終端 抵抗が別途必要に なりま す 。 お客様に て ご用意 く だ さい 。 （ 110Ω ： 1個 ） CC-L DA 110Ω DB
LED CHK （赤） L ERR （赤） L RUN （緑）
点灯 消灯 正常 正常 正常、通信中 ユ ー ザプ ロ フ ァ イル 異 常 /アド レ ス 異 常 通信異常（CRC エ ラ ー ） キ ャリ ア 検 出不可 /タ イ ム ア ウト CHK L ERR L RUN 1 2 3 4 5 PROFIBUS-DP通信 （ Modbus マ ス タ 付 き ） ピン 番 号 1 2 信号名 VP RxD/TxD-P 3 RxD/TxD-N 4 DGND 5 SHIELD 内 容 +5V Bus power デー タ送 受 信 プラ ス デ ー タ 送受信 マ イ ナ ス デ ー タ グ ラ ンド ケ ー ブ ルシー ル ド （ 基本仕様 コ ー ド ： タ イ プ3=4の場合 、 ただ し 、タ イ プ2=1 ま たは6 を 除 く ） RS-485通信 RSB(+) RSA(-) SG 407 408 409 PROFIBUS-DP通信の 配線に おい て 、本機 器が セ グ メ ン ト の終 端に 位置す る 場合 、終 端抵抗が別途必要に なりま す 。 お客様に て ご用意 く だ さい 。 （ 390Ω ： 2個 、220Ω ： 1個 また はア ク テ ィ ブ タ ーミネ ー タ ） PROF VP RxD/TxD-P データ ライン データ ライン 390Ω 220Ω 390Ω RxD/TxD-N DGND LED CHK （赤） RDY （緑） 点灯 消灯 正常 正常 ERR （赤） 正常 通信中 ユーザ プ ロ フ ァ イ ル異常 PROFIBUS-DP 通信異常 / 非接続 状態 ( 点滅 ) 無通電 /通信異常 /非接続状態 CHK RDY ERR 1 2 3 4 5 DeviceNet通信 （ Modbus マ ス タ 付 き ） ピン 番 号 1 2 信号名 CAN_H CAN_L 3 V+ 4 V-5 DRAIN 内 容 RX/TX+ 信号 RX/TX-信号 DeviceNet 電源 24V DeviceNet 電源 COM シ ー ル ド /ド レイ ン線 RS-485通信 RSB(+) RSA(-) SG 407 408 409 DeviceNet通信の配線に おい て 、 本機器が セ グ メ ン ト の終端に 位 置す る 場合 、終端抵抗が別途必 要 に な りま す 。 お客様に て ご用意 く だ さ い 。 （ 121Ω ： 1個 ） DNET CAN_H 121Ω CAN_L LED CHK（赤） MNS （緑 /赤） 点灯 /点滅 消灯 正常 正常、通信中（緑点灯）/ 非接続（緑点滅） ユ ー ザプ ロ フ ァ イル 異 常 ハ ー ド ウ ェ ア異 常また は 通 信不能（赤点灯）/ タ イ ム ア ウ ト （赤点滅） 電源投入時 ま たは通信 異常（緑 /赤点滅） 無通電 CHK MNS 1 2 3 4 5 （ 基本仕様 コ ー ド ： タ イ プ 3=5の場合 、ただ し 、タ イ プ 2=1 ま たは6 を 除 く ） 接地 PV入力 4-20mA DC シ ー ルド ー ＋ 2線式伝送器 LPS端子 21.6-28.0V DC 506 505 203 204 4-20mA DC 24VDC セ ン サ用供給電源 ■ UT52A（単ループ制御・端子配列（他の制御モードの端子配列は、ユーザーズマニュアルをご覧ください。 ）） （ 基本仕様 コ ー ド ： タ イ プ1=-1場合 ） （ 基本仕様 コ ー ド ： タ イ プ1=-2場合 ） 電流/電圧パル ス 出力 0-20mADC, 4-20mADC, 電圧パル ス (12V) ＋ － 伝送出力 ＋ － 初期値 ： 4-20mADC 初期値 ： 伝送種類未設定 0-20mADC ， 4-20mADC 制御出力 （ 基本仕様 コ ー ド ： タ イ プ1=-0 、-1 ま たは-2場合 ） （ 基本仕様 コ ー ド ： タ イ プ1=-0場合 ） （ 付加仕様 コ ー ド /HAの場合 ） 伝送出力 4-20mADC ま たは 0-20mADC 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － ＋ － 初期値 ： 4-20mADC 初期値 ： PV伝送 負 荷抵抗600Ω 以下 伝送出力 （ 標準装備 ） 測定入力 熱電対(TC)入力 測温抵抗体(RTD)入力 電圧(mV, V)入力 ＋ － ＋ － 電流(mA)入力 ＋ － （ 標準装備 ） （ 標準装備 ） （ 標準装備 ） 電 源 24 V AC/DC電源 － ＋ 100-240 V AC電源 N L 許容範囲 : 100-240VAC (+10%/-15%) (フ リ ー 電源) 50/60Hz共用 制御出力 リ レ ー 接点出力 NC NO COM 接点容量 : 250VAC, 3A 30VDC, 3A (抵抗 負 荷) 接点出力 外部接点出力 （ リレ ー ） 警報 3 出力 （PV上限 ） 警報 1 出力 （PV上限 ） 警報 2 出力 （PV下限 ） コ モン コ モン コ モン ヒ ー タ 断線警報 接点入力 接点容量 : 12VDC, 10mA 以 上 外部接点入力
DI3 DI2 DI1 COM
DI1=ON で 自 動 DI1=OFF で手動 DI2=ON で運転停止 DI2=OFF で運転開始 コ モン
DI3 DI2 DI1 COM
+5V +5V +5V 無電圧接点 ト ラ ンジス タ接 点 工場出荷時機能な し UT UT 111 301 302 303 304 305 306 307 308 309 310 311 312 201 202 203 204 205 206 207 208 209 210 101 102 103 104 105 106 107 108 109 110 211 212 電流／電圧パル ス 出力 0-20mADC, 4-20mADC, 電圧パル ス (12V) ＋ － 伝送出力 ＋ － 初期値 ： 4-20mADC 初期値 ： 伝送種類未設定 0-20mADC ， 4-20mADC 加熱冷却側制御出力 加熱冷却 リ レ ー 接点出力 NO 冷却側 加熱側 NO COM 接点容量 : 240VAC, 3A 30VDC, 3A (抵抗 負 荷) ■ 調節計 と 以 下の モ ー タ を 組合せ る と き の接続端子の対応 ア ズビル (株 )製モ ジ ュ ト ロ ールモ ー タ 調節計 モ ジ ュ ト ロ ールモ ー タ 101 102 103 310 311 312 2 1 3 Y T G 日 章計器(株)製 コ ン ト ロ ー ル モ ー タ 調節計 コ ン ト ロ ールモ ー タ 101 102 103 310 311 312 ML MH MC 1 2 3 位置 比例制御出力 抵抗値 : 100Ω～2.5kΩ フ ィード バ ッ ク 入 力 100% 0% リ レ ー 接点出力
HIGH (正転) LOW (逆転) COM 接点容量 : 240VAC, 3A
30VDC, 3A (抵抗 負 荷) ＋ － フ ィード バ ッ ク 入 力 電流(mA)入力 フィ ー ド バ ッ ク 入力が電流の場合 E1端子 エ リ ア 101 -112 301 -312 201 -212 101 102 103 110 111 110 111 101 102 103 310 311 312 310 311 312 202 203 202 203 203 204 205 206 205 206 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － 207 208 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － 311 312 207 208 207 208 209 210 211 212 209 210 211 212 101 102 103 311 312 311 312 加熱冷却制御 、位置 比例制御の場合 、 端子配線が異な り ま す 。 下記 、位置 比例制御出力 、加熱冷却制 御出力の端子 を ご覧 く だ さ い 。 工場出荷時 、制御出力は リ レ ー です 。 機能な し の端子は 、機能 を 割 り 付け る こ と が で き ま す 。 電流/電圧パル ス 出力 を 制御出力 と し て 使用 し ない場合 、伝送出力 ま たは 15VDC セ ン サ用供給電源 と し て 使用 で き ま す 。 電流出力は 、レ ン ジ を 変更す る こ と が で き ま す 。 位置 比例形の場合は 、伝送出力 ま たは15VDC セ ン サ用供給電源 と し て 使用 で きま す 。 工場出荷時 、冷却側制御出力は リ レ ー です 。 電流/電圧パル ス 出力 を 制御出力 と し て 使用 し ない場合 、伝送出力 ま たは15VDC セ ン サ用供給 電 源と して 使 用 で きま す 。 電流出力は 、レ ン ジ を 変更す る こ と が で き ま す 。 伝送出力 と し て 使用 し ない場合 、 15VDC セ ン サ用供給電源 と し て 使 用で き ま す。 PV RET OUT DI HBA VALV ALM OUT OUT OUT2 OUT2
AL3 AL2 AL1
UT 104 105 106 107 108 109 リ レ ー 接点容量 : 240VAC, 1A 30VDC, 1A (抵抗 負 荷) PV入力種類は 工場出荷時 未設定 です 。 A b B 201 202 203 ヒ ー タ 電流検出入力 CT1 CT2 COM 外部接点出力 （ ト ラ ン ジ スタ） ヒ ー タ 断線警報1出力 ヒ ー タ 断線警報2出力 コモン 310 311 312 ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mA
HAL1 HAL2 COM
UT 307 308 309 112 112 112 N L （ 24V AC/DC電源 ： 付加仕様 コ ー ド /DCの場合 ）
■ UT52A（単ループ制御・端子配列（他の制御モードの端子配列は、ユーザーズマニュアルをご覧ください。 ）） （ 基本仕様 コ ー ド ： タ イ プ1=-1場合 ） （ 基本仕様 コ ー ド ： タ イ プ1=-2場合 ） 電流/電圧パル ス 出力 0-20mADC, 4-20mADC, 電圧パル ス (12V) ＋ － 伝送出力 ＋ － 初期値 ： 4-20mADC 初期値 ： 伝送種類未設定 0-20mADC ， 4-20mADC 制御出力 （ 基本仕様 コ ー ド ： タ イ プ1=-0 、-1 ま たは-2場合 ） （ 基本仕様 コ ー ド ： タ イ プ1=-0場合 ） （ 付加仕様 コ ー ド /HAの場合 ） 伝送出力 4-20mADC ま たは 0-20mADC 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － ＋ － 初期値 ： 4-20mADC 初期値 ： PV伝送 負 荷抵抗600Ω 以下 伝送出力 （ 標準装備 ） 測定入力 熱電対(TC)入力 測温抵抗体(RTD)入力 電圧(mV, V)入力 ＋ － ＋ － 電流(mA)入力 ＋ － （ 標準装備 ） （ 標準装備 ） （ 標準装備 ） 電 源 24 V AC/DC電源 － ＋ 100-240 V AC電源 N L 許容範囲 : 100-240VAC (+10%/-15%) (フ リ ー 電源) 50/60Hz共用 制御出力 リ レ ー 接点出力 NC NO COM 接点容量 : 250VAC, 3A 30VDC, 3A (抵抗 負 荷) 接点出力 外部接点出力 （ リレ ー ） 警報 3 出力 （PV上限 ） 警報 1 出力 （PV上限 ） 警報 2 出力 （PV下限 ） コ モン コ モン コ モン ヒ ー タ 断線警報 接点入力 接点容量 : 12VDC, 10mA 以 上 外部接点入力
DI3 DI2 DI1 COM
DI1=ON で 自 動 DI1=OFF で手動 DI2=ON で運転停止 DI2=OFF で運転開始 コ モン
DI3 DI2 DI1 COM
+5V +5V +5V 無電圧接点 ト ラ ンジス タ接 点 工場出荷時機能な し UT UT 111 301 302 303 304 305 306 307 308 309 310 311 312 201 202 203 204 205 206 207 208 209 210 101 102 103 104 105 106 107 108 109 110 211 212 電流／電圧パル ス 出力 0-20mADC, 4-20mADC, 電圧パル ス (12V) ＋ － 伝送出力 ＋ － 初期値 ： 4-20mADC 初期値 ： 伝送種類未設定 0-20mADC ， 4-20mADC 加熱冷却側制御出力 加熱冷却 リ レ ー 接点出力 NO 冷却側 加熱側 NO COM 接点容量 : 240VAC, 3A 30VDC, 3A (抵抗 負 荷) ■ 調節計 と 以 下の モ ー タ を 組合せ る と き の接続端子の対応 ア ズビル (株 )製モ ジ ュ ト ロ ールモ ー タ 調節計 モ ジ ュ ト ロ ールモ ー タ 101 102 103 310 311 312 2 1 3 Y T G 日 章計器(株)製 コ ン ト ロ ー ル モ ー タ 調節計 コ ン ト ロ ールモ ー タ 101 102 103 310 311 312 ML MH MC 1 2 3 位置 比例制御出力 抵抗値 : 100Ω～2.5kΩ フ ィード バ ッ ク 入 力 100% 0% リ レ ー 接点出力
HIGH (正転) LOW (逆転) COM 接点容量 : 240VAC, 3A
30VDC, 3A (抵抗 負 荷) ＋ － フ ィード バ ッ ク 入 力 電流(mA)入力 フィ ー ド バ ッ ク 入力が電流の場合 E1端子 エ リ ア 101 -112 301 -312 201 -212 101 102 103 110 111 110 111 101 102 103 310 311 312 310 311 312 202 203 202 203 203 204 205 206 205 206 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － 207 208 15VDC セ ン サ用供給電源 14.5-18.0VDC (最大21mADC) ＋ － 311 312 207 208 207 208 209 210 211 212 209 210 211 212 101 102 103 311 312 311 312 加熱冷却制御 、位置 比例制御の場合 、 端子配線が異な り ま す 。 下記 、位置 比例制御出力 、加熱冷却制 御出力の端子 を ご覧 く だ さ い 。 工場出荷時 、制御出力は リ レ ー です 。 機能な し の端子は 、機能 を 割 り 付け る こ と が で き ま す 。 電流/電圧パル ス 出力 を 制御出力 と し て 使用 し ない場合 、伝送出力 ま たは 15VDC セ ン サ用供給電源 と し て 使用 で き ま す 。 電流出力は 、レ ン ジ を 変更す る こ と が で き ま す 。 位置 比例形の場合は 、伝送出力 ま たは15VDC セ ン サ用供給電源 と し て 使用 で きま す 。 工場出荷時 、冷却側制御出力は リ レ ー です 。 電流/電圧パル ス 出力 を 制御出力 と し て 使用 し ない場合 、伝送出力 ま たは15VDC セ ン サ用供給 電 源と して 使 用 で きま す 。 電流出力は 、レ ン ジ を 変更す る こ と が で き ま す 。 伝送出力 と し て 使用 し ない場合 、 15VDC セ ン サ用供給電源 と し て 使 用で き ま す。 PV RET OUT DI HBA VALV ALM OUT OUT OUT2 OUT2
AL3 AL2 AL1
UT 104 105 106 107 108 109 リ レ ー 接点容量 : 240VAC, 1A 30VDC, 1A (抵抗 負 荷) PV入力種類は 工場出荷時 未設定 です 。 A b B 201 202 203 ヒ ー タ 電流検出入力 CT1 CT2 COM 外部接点出力 （ ト ラ ン ジ スタ） ヒ ー タ 断線警報1出力 ヒ ー タ 断線警報2出力 コモン 310 311 312 ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mA
HAL1 HAL2 COM
UT 307 308 309 112 112 112 N L （ 24V AC/DC電源 ： 付加仕様 コ ー ド /DCの場合 ）
■ UT52A（続き） ユニ バ ーサ ル 入力( リモ ート 入力) （ 基本仕様 コ ー ド ： タ イ プ2=2 、 かつ付加仕様/DR付 き の場合 ） 熱電対(TC)入力 測温抵抗体(RTD)入力 電圧(mV, V)入力 ＋ － ＋ － 電流(mA)入力 ＋ －
E1端子
エ
リ
ア
301-306 302 303 303 304 302 303 （ 基本仕様 コ ー ド ： タ イ プ2=1の場合 ） RS-485通信 RSB(+) RSA(-) SG RS-485通信／ リ モ ー ト 入力／接点入力 リ モ ート 入力 1-5VDC, 0-2VDC, 0-10V範囲内 で指定 初期値 ： 1-5VDC ＋ － 外部接点入力 DI16 COM コ モン DI16 COM +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC, 10mA 以 上 UT UT DI16=ON で リ モ ー ト DI16=OFF で ロ ー カ ル 301 302 303 303 304 303 304 305 306 RSP/RS485 RSP リ モ ー ト 入力／接点入力 （ 基本仕様 コ ー ド ： タ イ プ2=2の場合 、 ただ し 、付加仕様/DRがない場合 ） リ モ ート 入力 1-5VDC, 0-2VDC, 0-10V範囲内 で指定 初期値 ： 1-5VDC ＋ － 外部接点入力 DI16 COM コ モン DI16 COM +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 UT UT DI16=ON で リ モ ー ト DI16=OFF で ロ ー カ ル 303 304 303 304 305 306 RSP ＋ 24VDC セ ン サ用供給電源 21.6-28.0VDC (最大30mADC) － 24VDC セ ン サ 用供給電源 （ 付加仕様/LP付 き の場合 ） 305 306 LPS24 a B b A 4線式 301 302 303 305 （ 基本仕様 コ ー ド ： タ イ プ2=3の場合 ） 外部接点出力 ト ラ ン ジ ス タ 接点容量 : 24VDC 、50mADO12 DO11 COM
工場出荷時機能な し コ モン UT 工場出荷時機能な し 接点入力／接点出力 外部接点入力 DI11 DI12 COM コ モン DI11 DI12 COM +5V +5V 無電圧接点 ト ラ ンジス タ接 点 接点容量 : 12VDC 、10mA 以 上 工場出荷時機能な し 工場出荷時機能な し UT UT 301 302 303 301 302 303 304 305 306 DI/DO 機能な し の端子は 、機能 を 割り付 け るこ と が で き ます 。 接地 PV入力 4-20mA DC シ ー ルド ー ＋ 2線式伝送器 LPS端子 21.6-28.0V DC 306 305 203 204 4-20mA DC 24VDC セ ン サ用供給電源 CC-Link通信 （ Modbus マ ス タ 付 き ） （基本仕様 コ ー ド ： タ イ プ3=3の場合 ） FG ： フレ ー ム グ ラン ド SLD ： シ ー ル ド DG ： RX/TX信号 グ ラ ン ド DB ： RX/TX信号 －信号 DA ： RX/TX信号 ＋信号 CHK （ 赤 ）LED （ 点灯 ： ユ ー ザ プ ロ フ ァ イ ル異常/ ア ド レ ス 異常 、消灯 ： 正常 ） LERR （ 赤 ）LED （ 点灯 ： 通信異常 （ CRC エ ラ ー ）、 消灯 ： 正常 ） LRUN （ 緑 ）LED （ 点灯 ： 正常 、消灯 ： キ ャ リ ア 検出不可/ タ イ ム ア ウ ト ） 空き 301 302 303 304 305 306 307 308 309 CC-L RS-485通信 RSB(+) RSA(-) SG 310 311 312 CC-Link通信の配線に お い て 、本機器が セ グ メ ン ト の終端に 位置す る 場合 、 終端抵抗が別途必要に な り ま す 。お客様に て ご用意 く だ さ い 。（ 110Ω ： 1個 ） DB 110Ω DA
■ 外形図
● UT55A
単位：ｍｍ (25) (53) [(N－1)×96＋92] 最小117 最小 145 +0.8 0 +0.8 0 92 +0.8 0 92 +0.8 0 92 Nは取付け台数 ただし，N≧5の時は実測値による。 65 20 11 1～10mm (パネル厚) 普通許容差：±（JIS B 0401-1998の公差等級IT18の値）/2 ブラケット ブラケット 94.6 91.6 105.2 96 96 ● 一般取付時パネルカット寸法 ● 密着計装時パネルカット寸法 端子カバー● UT52A
単位：ｍｍ [(N－1)×48＋45]+0.6 0 +0.8 0 92 Nは取付け台数 ただし，N≧5の時は実測値による。 65 48 11 1～10mm (パネル厚) ブラケット ブラケット 端子カバー 94.6 96 105.2 最小70 (25) 最小 145 +0.6 0 45 (53) +0.8 0 92 ● 一般取付時パネルカット寸法 ● 密着計装時パネルカット寸法 20 91.6 普通許容差：±（JIS B 0401-1998の公差等級IT18の値）/2■ 構造・取付・配線
・ 防塵、防滴：IP66（パネル前面）（密着計装時を除く） NEMA4 準拠（防水試験のみ） ・ 材質：ポリカーボネート樹脂（難燃性 UL94 V-0） ・ ケース色：ホワイト（ライトグレイ）またはブラック（チャ コールグレイライト） ・ 質量：0.5kg 以下 ・ 外形寸法（単位 mm）： UT55A：96（幅）× 96（高さ）× 65（パネル面からの奥行き） UT52A：48（幅）× 96（高さ）× 65（パネル面からの奥行き） ・ 取付：パネル埋め込み取付。取付ブラケット上下各 1 個 ・ パネルカット寸法（単位 mm）： UT55A：92+0.8/0（幅）× 92+0.8/0（高さ） UT52A：45+0.6/0（幅）× 92+0.8/0（高さ） ・ 取付姿勢：上向き最大 30 度、下向き不可 ・ 配線方式：M3 角座付きネジ端子、専用コネクタ■ 形名・仕様コード
形 名 基本仕様コード 付加仕様コード 内 容
UT55A （伝送出力または 15VDC センサ用供給電源、DI3 点、DO3 点標準装備）ディジタル指示調節計（電源 100-240V AC）
タイプ 1： 基本制御 -0 一般形 -1 位置比例形 -2 加熱冷却形 タイプ 2： 機能 0 なし
1 リモート（補助アナログ）入力 1 点、DI6 点、DO5 点、RS485 通信（Max. 19.2 kbps、2 線式 /4 線式）追加（*1）（*2） 2 リモート（補助アナログ）入力 1 点、DI1 点、RS485 通信（Max. 19.2 kbps、2 線式/4 線式）追加（*2） 3 DI5 点、DO5 点追加 4 リモート（補助アナログ）入力 1 点、DI1 点追加 5 リモート（補助アナログ）入力 1 点、DI6 点、DO5 点追加 6 DI5 点、DO15 点追加（*1） 7 補助アナログ入力 3 点、DI3 点追加 タイプ 3： オープンネットワーク 0 なし 1 RS485 通信（Max. 38.4 kpbs、2 線式 /4 線式） 2 Ethernet 通信（シリアルゲートウェイ機能付き） 3 CC-Link 通信（Modbus マスタ機能付き） 4 PROFIBUS-DP 通信（Modbus マスタ機能付き） 5 DeviceNet 通信（Modbus マスタ機能付き） 表示言語 -0 ガイド表示：英語、 温度単位は摂氏（℃）のみ表示（*3） ケース色 01 ホワイト（ライトグレイ）ブラック（チャコールグレイライト） 固定 -00 「-00」固定 付加仕様 /DR リモート（補助アナログ）入力に直入力（TC、3 線式 /4 線式 RTD）と電流入力追加、DI1 点削除（*4） /LP 24 VDC センサ用供給電源（*5） /HA ヒータ断線警報（*6） /DC 電源 24V AC/DC /CT コーティング処理（*7） /MDL DIN レール取り付け形（表示部 / キー操作部なし）（一般仕様書 GS 05P01C81-01JA を参照ください） *1： タイプ 2 コードが「1」または「6」の場合、タイプ 3 コードは「0」のみ選択可。 *2： タイプ 2 コード「1」または「2」の RS485 通信は、付加仕様 /LP を指定した場合 2 線式のみとなります。 *3： ガイド表示は、英語、ドイツ語、フランス語、スペイン語が表示可能。 *4： 付加仕様 /DR は、タイプ 2 コードが「1」、「2」、「4」、「5」、または「7」の場合にのみ選択可。 *5： 付加仕様 /LP は、タイプ 2 コードが「0」「2」「3」または「4」、かつタイプ 3 コードが「0」または「1」の場合に選択可。またはタイプ 2 コードが「1」 かつタイプ 3 コードが「0」の場合に選択可。 *6： 付加仕様 /HA は、タイプ 1 コードが「-0」の場合のみ選択可。 *7： 付加仕様 /CT を選択した場合、安全規格（UL/CSA）、CE マーキングは付きません。 形 名 基本仕様コード 付加仕様コード 内 容
UT52A （伝送出力または 15VDC センサ用供給電源、DI3 点、DO3 点標準装備）ディジタル指示調節計（電源 100-240V AC）
タイプ 1： 基本制御 -0 一般形 -1 位置比例形 -2 加熱冷却形 タイプ 2： 機能 0 なし 1 リモート（補助アナログ）入力 1 点、DI1 点、RS485 通信（Max. 38.4 kbps、2 線式）追加 2 リモート（補助アナログ）入力 1 点、DI1 点追加 3 DI2 点、DO2 点追加 タイプ 3： オープンネットワーク 03 なしCC-Link 通信（Modbus マスタ機能付き）（*1） 表示言語 -0 ガイド表示：英語、 温度単位は摂氏（℃）のみ表示（*2） ケース色 01 ホワイト（ライトグレイ）ブラック（チャコールグレイライト） 固定 -00 「-00」固定 付加仕様 /DR リモート（補助アナログ）入力に直入力（TC、3 線式 /4 線式 RTD）と電流入力追加、DI1 点削除（*3） /LP 24 VDC センサ用供給電源（*4） /HA ヒータ断線警報（*5） /DC 電源 24V AC/DC /CT コーティング処理（*6） /MDL DIN レール取り付け形（表示部 / キー操作部なし）（一般仕様書 GS 05P01C81-01JA を参 照ください） *1： タイプ 3 コードの「3」は、タイプ 1 コードが「-0」かつタイプ 2 コードが「0」の場合のみ選択可。 *2： ガイド表示は、英語、ドイツ語、フランス語、スペイン語が表示可能。 *3： 付加仕様 /DR は、タイプ 2 コードが「2」かつタイプ 3 コードが「0」の場合のみ選択可。 *4： 付加仕様 /LP は、タイプ 1 コードが「-0」または「-1」かつタイプ 2 コードとタイプ 3 コードが「0」の場合のみ選択可。 *5： 付加仕様 /HA は、タイプ 1 コードが「-0」かつタイプ 3 コードが「0」の場合のみ選択可。 *6： 付加仕様 /CT を選択した場合、安全規格（UL/CSA）、CE マーキングは付きません。
GS 05P01C31-01JA
All Rights Reserved. Copyright © 2009, Yokogawa Electric Corporation 2016.03.14-00
