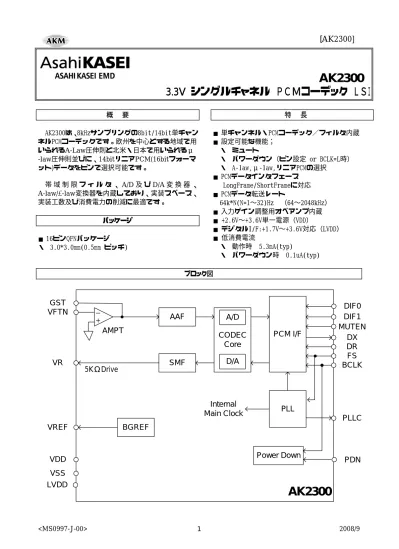

AK2300

3.3V シングルチャネル ＰＣＭコーデック ＬＳＩ

概 要 AK2300は、8kHzサンプリングの8bit/14bit単チャン ネルPCMコーデックです。欧州を中心とする地域で用 いられるA-Law圧伸則と北米・日本で用いられるμ -law圧伸則並びに、14bitリニアPCM(16bitフォーマ ット)データをピンで選択可能です。 帯 域 制 限 フ ィ ル タ 、 A/D 及 び D/A 変 換 器 、 A-law/μ-law変換器を内蔵しており、実装スペース、 実装工数及び消費電力の削減に最適です。 パッケージ ■ 16ピンQFNパッケージ ・ 3.0*3.0mm(0.5mm ピッチ) 特 長 ■ 単チャンネル・PCMコーデック／フィルタ内蔵 ■ 設定可能な機能； ・ ミュート ・ パワーダウン（ピン設定 or BCLK=L時） ・ A-law,μ-law,リニアPCMの選択 ■ PCMデータインタフェース LongFrame/ShortFrameに対応 ■ PCMデータ転送レート 64k*N(N=1∼32)Hz （64∼2048kHz） ■ 入力ゲイン調整用オペアンプ内蔵 ■ +2.6V∼+3.6V単一電源（VDD） ■ デジタルI/F:+1.7V∼+3.6V対応（LVDD） ■ 低消費電流 ・ 動作時 5.3mA(typ) ・ パワーダウン時 0.1uA(typ) ブロック図

AK2300

PCM I/F

CODEC

Core

AAF

SMF

BGREF

VDD

VSS

VREF

DX

DR

FS

BCLK

GST

VFTN

VR

AMPT

5KΩDrive

A/D

PLL

PLLC

Internal

Main Clock

D/A

Power Down

DIF1

MUTEN

PDN

LVDD

DIF0

目 次 項 目 頁 - ブロック図………1 - 端子条件………3 - 端子機能………4 - 絶対最大定格………5 - 推奨動作条件………5 - 電気的特性………5 - パッケージ外形寸法図……… 11 - パッケージ・ピン配置……… 12 - マーキング仕様……… 12 - 回路構成………13 - 機能説明………14 - PCMコーデック……… 14 - PCMインタフェース……… 14 - ミュート・パワーダウン……… 16 - 電源起動時推奨動作手順……… 17 - 外付け推奨回路図(例) ……… 18

端子条件 端子 番号 端子名 I/O 端子 タイプ 最大 容量負荷 最小 抵抗負荷 ミュート時 出力状態 パワーダウン 出力状態 備考 7 VFTN I Analog 6 GST O Analog 50pF AC負荷(*1) 10kΩ(*2) Hi-Z 4 VR O Analog 40pF AC負荷 ５KΩ アナログ グランド Hi-Z

14 FS I CMOS Pull down

100KΩ±50KΩ

15 BCLK I CMOS Pull down

100KΩ±50KΩ

11 DX O CMOS 50pF 0コード VSS

16 DR I CMOS Pull down

100KΩ±50KΩ 1 MUTEN I CMOS オープン不可 2 PDN I CMOS オープン不可 13 DIF0 I CMOS オープン不可 5 DIF1 I CMOS オープン不可 (*3) 3 VDD - PWR 12 LVDD - PWR 10 VSS - GND 8 VREF O Analog VSS 外付容量 0.1uF 9 PLLC O Analog VSS 外付容量 0.056uF± 30％(温度特 性込み) Exposed Pad - VSS または Open *1)AC負荷：VFTN端子への、フィードバック抵抗です。 *2)最小負荷抵抗は帰還抵抗込の値です。 *3)”H”の場合は、VDDに接続して下さい。

端子機能 タイプの詳細 DIN: デジタルインプット DOUT: デジタルアウトプット PWR: 電源・グランド AIN: アナログインプット AOUT: アナログアウトプット 端子番号 端子名称 タイプ 機 能 7 VFTN AIN A/Dへの入力ゲイン調整用オペアンプの反転入力。 外部抵抗で、シングルエンド入力アンプを構成しゲイン調整を行います。 6 GST AOUT A/D入力ゲイン調整用オペアンプの出力｡ 外部抵抗で入力アンプを構成しゲイン調整を行います。 4 VR AOUT D/Aアナログ出力。 5KΩ以上の負荷をドライブ出来ます。 14 FS DIN PCMデータ送受同期信号入力。 PCMデータ入出力タイミングを制御します。パワーダウン時を除き、BCLKと 同期した8kHz の信号を常に入力してください。 15 BCLK DIN PCMデータ転送レート制御クロック入力。 BCLK=Lで、AK2300はパワーダウンします。通常動作時は、64k*N(N=1∼32)Hz （64k∼2048kHz）のクロックをduty40∼60%で常に入力してください。 *BCLK=”H”で停止しないで下さい。 11 DX DOUT PCMデータ出力端子。 BCLKに同期してA/DされたPCMデータを出力します。この端子は送信データ が存在する期間以外は、”L”が出力されます。 16 DR DIN PCMデータの入力端子。 BCLKに同期してPCMデータを入力します。 1 MUTEN DIN ミュート設定端子。 “L”でミュートが起動されます。 2 PDN DIN パワーダウン設定端子。 “L”でパワーダウンが起動されます。 13 DIF0 DIN 音声データインタフェース切替端子。

“L”=A-law, “H”=μ-law, “FS”=Linear PCM

（Linear PCMの場合は、本端子と#14(FS)を接続して下さい。） 5 DIF1 DIN 音声データインタフェースタイミング切替端子 “L”の時、FSの立ち上がりからBCLK 1フレーム分遅れてデータ入出力 “H”の時、FSの立ち上がり同時にデータ入出力 (“H”入力の場合は、VDDに接続して下さい) 3 VDD PWR 正電源端子 12 LVDD PWR I/F用正電源端子 10 VSS GND グランド端子

8 VREF AOUT アナロググランド出力端子。(Typ1.3V)

0.1uFの容量を外付して下さい。 9 PLLC AOUT PLL用 容量接続端子。 0.056uF±30%(温度特性込み)の容量を外付して下さい。 Exposed Pad - 裏面PAD VSSまたはOpenにして下さい。

絶対最大定格 パラメータ 記号 min max 単位 電源電圧 アナログ/デジタル電源 デジタルインターフェース用電源 VDD LVDD -0.3 -0.3 4.6 4.6 V V デジタル端子印加電圧 VTD -0.3 LVDD+0.3 V アナログ端子印加電圧 VTA -0.3 VDD+0.3 V 入力電流（電源ピンを除く） IIN -10 10 ｍＡ 保存温度 Tstg -55 125 ℃ 注）この値を超えた条件で使用した場合、デバイスを破壊することがあります。 また、通常の動作は保 証されません。 推奨動作条件

パラメータ 記号 min typ max 単位

電源電圧 アナログ/デジタル電源 デジタルインタフェース電源 *1) VDD LVDD 2.6 1.7 3.3 3.3 3.6 3.6 V V 動作温度範囲 Ta -30 85 ℃ フレームシンク周波数 *2) FS -1.0% 8 +1.0% kHz 注）電圧は全て接地端子基準：VSS＝0V *1)VDD≧LVDD *2)CODECの諸特性は8kHzでの定義となります。 電気的特性 特記のない限り、規格値はVDD = +2.6 V~+3.6V、LVDD = +1.7V~+3.6V(但し VDD≧LVDD)、 Ta = -30∼+85℃、FS=8kHzにおいて保証されます。 ■ ＤＣ特性

項目 記号 条件 min Typ Max 単位

IDD1（注1） 出力端子はすべて無負荷 5.3 9.0 mA 消費電流 IDD2 パワーダウン 0.1 5 μA デジタル高レベル 出力電圧 VOH IOH＝-200uA 0.8LVDD V デジタル低レベル 出力電圧 VOL IOL＝200uA 0.4 V デジタル高レベル1 入力電圧 VIH1 FS,BCLK,DR,MUTEN, PDN,DIF0 0.7LVDD V デジタル低レベル1 入力電圧 VIL1 FS,BCLK,DR,MUTEN, PDN,DIF0 0.3LVDD V デジタル高レベル2 入力電圧 VIH2 DIF1 0.7VDD V デジタル低レベル2 入力電圧 VIL2 DIF1 0.3VDD V

入力漏洩電流 ILL Pull downピン除く -10 +10 μA

アナロググランド 出力電圧

VRG VREF端子電圧 1.2 1.3 1.4 V

（注１）測定条件：BCLK=2.048MHz、出力端子は全て無負荷。

◆PCMインタフェース

特記なき場合、Ta=-30 to +85℃, VDD = 2.6~3.6V,LVDD=+1.7V~+3.6V（但し、VDD≧LVDD）, VSS = 0V, FS=8kHzにおいての定義となります。全ての出力ピンのタイミングパラメータはVOH = 0.8LVDD及びVOL = 0.4Vにて測定されます。全ての入力ピンのタイミングパラメーターはVIH = 0.7LVDD及び VIL = 0.3LVDDにて測定されます。 ■AC特性

パラメータ 記号 Min Typ Max 単位 参照図

FS Frequency fPF -1.0% 8 +1.0% kHz

BCLK Frequency fPB - _(N=1~32) fPF×8N - kHz

BCLK Duty Cycle tWB 40 60 %

Rising/Falling Time: (BCLK,FS, DX,DR) tRB

tFB 40 ns

Hold Time: BCLK Low to FS High tHBF 60 ns

Setup Time: FS High to BCLK Low tSFB 20 ns

Setup Time: DR to BCLK Low tSDB 20 ns

Hold Time: BCLK Low to DR tHBD 60 ns

FS Pulse Width Low tWFSL 1 BCLK

Delay time: FS or BCLK High, whichever is later,to DX valid

注1) TDZFL 60 ns

Hold time: BCLK Low to FS Low THBFS 60 ns

Setup time: FS Low to BCLK Low TSFBS 20 ns

Delay Time: BCLK High to DX valid 注1） tDBD 0 60 ns

図1, 2 3, 4

Interface Timing MSB 2 3 4 5 6 7 MSB 2 3 4 5 6 7

BCLK

FS

DX

DR

t_FB t_RB t_WD tWD 1/fPB t_SFB t_HBF t_DZFL t_SDB t_HBD t_DBD

FS

1/f_PF t_WFSL 8 8 図1. DIF0=”L” or “H” , DIF1=”H” MSB 2 3 4 5 6 7 MSB 2 3 4 5 6 7

BCLK

FS

DX

DR

t_FB t_RB t_WD t_WD 1/f_PB tSFB t_SFBS t_HBF t_SDB tHBD tDBD t_HBFS tDBD 8 8 図2. DIF0=”L” or “H” , DIF1=”L”

MSB 2 3 4 5 6 7 14 MSB 2 3 4 5 6 7 14

BCLK

FS/

DIF0

DX

DR

t_FB t_RB t_WB t_WB 1/f_PB t_SFB tHBF tDZFL t_SDB t_HBD tDBD

FS

1/f_PF t_WFSL 図3. DIF0=”FS” , DIF1=”H” MSB 2 3 4 5 6 7 14 MSB 2 3 4 5 6 7 14

BCLK

FS/

DIF0

DX

DR

tFB tRB tWB tWB 1/fPB tSFB t_SFBS tHBF t_SDB tHBD tDBD t_HBFS tDBD 図4. DIF0=”FS” , DIF1=”L”

◆CODEC

＊送信用オペアンプのゲインは0dB設定にて測定しています。 ＊FSが8kHzからずれた場合の諸周波数特性は 使用 ×測定条件周波数 =実効周波数 8k[Hz] FS で読み替え て下さい。 ■絶対ゲイン特性

項 目 測定条件 min typ max 単位

アナログ入力レベル 0.460 Vrms 絶対入力ゲイン 0dBm0@1020Hz 入力 -0.6 − 0.6 dB 絶対入力レベル VFTN → DX _{3.14dBm0入力 0.660 Vrms} アナログ出力レベル 0.460 Vrms 絶対出力ゲイン 0dBm0@1020Hz 入力 -0.6 − 0.6 dB 最大入出力レベル DR → VR 3.14dBm0相当値 0.660 Vrms ■伝送レベル特性

項 目 測定条件 min typ max 単位

送信伝送レベル特性 基準レベル: -55dBm0∼-50dBm0 -1.2 − 1.2 （Ａ→Ｄ） -10dBm0 -50dBm0∼-40dBm0 -0.4 − 0.4 dB VFTN → DX 1020Hz Tone -40dBm0∼ 3dBm0 -0.2 − 0.2 受信伝送レベル特性 基準レベル: -55dBm0∼-50dBm0 -1.2 − 1.2 （Ｄ→Ａ） -10dBm0 -50dBm0∼-40dBm0 -0.4 − 0.4 dB DR → VR 1020Hz Tone -40dBm0∼ 3dBm0 -0.2 − 0.2 ■伝送周波数特性

項 目 測定条件 min typ max 単位

伝送周波数特性 基準: 0.05kHz − − -30 （Ａ→Ｄ） 0dBm0@1020Hz 0.06kHz − − -26 0.2kHz -1.8 − 0 VFTN → DX 0.3∼3.0kHz -0.15 − 0.15 dB 3.4kHz -0.8 − 0 4.0kHz − − -14 伝送周波数特性 基準: 0∼3.0kHz -0.15 − 0.15 （Ｄ→Ａ） 0dBm0@1020Hz 3.4kHz -0.8 − 0 dB DR → VR 4.0kHz − − -14 ■歪み特性(A-law/μ-law 時)

項 目 測定条件 min typ max 単位

信号対総合電力歪比 1020Hz Tone -40dBm0∼-45dBm0 25 − − （Ａ→Ｄ） -30dBm0∼-40dBm0 30 − − dB VFTN → DX 0dBm0∼-30dBm0 36 − − 信号対総合電力歪比 1020Hz Tone -40dBm0∼-45dBm0 25 − − （Ｄ→Ａ） -30dBm0∼-40dBm0 30 − − dB DR → VR 0dBm0∼-30dBm0 36 − − ■歪み特性(Linear PCM 時)

項 目 測定条件 min typ max 単位

信号対総合電力歪比

（Ａ→Ｄ）VFTN → DX 1020Hz Tone 0dBm0(C-massage) − 78 − dB

信号対総合電力歪比

■ノイズ特性

項 目 測定条件 min typ max 単位

無通話時雑音 A→D（注１） μ-law, C-message − 12 17 dBrnC0

A-law, Psophometric − -78 -73 dBm0p

VFTN→DX

Linear, C-message − 12 17 dBrnC0

無通話時雑音 D→A（注２） μ-law, C-message − 9 14 dBrnC0

A-law, Psophometric − -81 -76 dBm0p DR → VR Linear, C-message − 9 14 dBrnC0 電源雑音除去比（送信） 変調レベル: _{VDD=3.3V/±66mVop f=0∼10kHz} − 55 − dB 電源雑音除去比（受信） 変調レベル:同上 − 55 − dB 注１）アナログ入力 = アナロググランドレベル 注２）ディジタル入力 (DR) = +0 CODE ■同一チャンネル内漏話

項 目 測定条件 min typ max 単位

送信側→受信側 VFTN → VR VFTN 0dBm0@1020Hz DR = PCM 0-Code − − -75 dB 受信側→送信側 DR → DX DR=PCM 0dBm0 Code@1020Hz VFTN = 0 Vrms − − -75 dB ■ 送信オペアンプ特性:AMPT

項 目 測定条件 min typ max 単位

出力負荷抵抗 AC負荷、帰還抵抗含む 10 − − kΩ

出力負荷容量 − − 50 pF

利得 反転増幅

(帰還容量100pF、fc=80kHz設定時) -6 − 20 dB

■ 受信信号出力特性:VR

項 目 測定条件 min typ max 単位

出力電圧(AGNDレベル) PCM +0 code入力時 − 1.3 − V

出力負荷抵抗 AC負荷 5 − − kΩ

パッケージ外形寸法図 16pin QFN（3mm x 3mm） 3.0±0.1 3. 0 ± 0. 1 B S A 0.75 0.5 0.45±0.10 1.50±0.10 1 .50± 0. 10 0. 65M A X 0. 00MI N 0. 05MA X S 0.05 M 0.05 S A B 0.22±0.05 0.22±0.05 1 16

パッケージ・ピン配置

16ピンQFN

Top View Bottom View

PDN 9 10 4 3 2 1 8 7 6 5 11 12 13 14 15 16 MUTEN VDD VR DIF1 GST VFTN VREF PLLC VSS DXLVDD DIF0 FS BCLK DR Exposed Pad マーキング仕様 (1) 1ピン表示 (2) マーケティングコード: 300 (3) 日付コード: XXX（3桁） (1)

3 0 0

X X X

(3) (2) 1 5 13 9

3 0 0

X X X

1 M U T E N 2 P D N 3 V D D 4 V R DR 16 BCLK 15 FS 14 DIF0 13 LV D D 1 2 DX 1 1 VSS 1 0 P L LC 9 8 VREF 7 VFTN 6 GST 5 DIF1

回路構成 ブロック 機 能 AMPT 送信用システム0dB（伝送0レベルポイント）のゲイン調整用オペアンプです。 外付けの抵抗でシングルエンドのゲインアンプを構成します。帰還抵抗は10 kΩ以 上にして下さい。各端子の構成は次のようになっています。 VFTN：オペアンプ反転入力 GST：オペアンプ出力 AAF 折り返し雑音防止用フィルタです。2次のRCローパスフィルタで構成されており、 A/Dコンバータのサンプリング周波数帯における雑音を除去します。 CODEC A/D 入力されたアナログ信号を14ビットリニアデータにA/D変換します。また圧伸則に 従い8ビットのPCMデータにも変換します。圧伸則として、ITU-T G.711に準拠し たA-Lawまたはμ-Lawをサポートします。 A-Lawでは偶数ビットの反転もおこないます。 A/μ-Law、Linearの切替及びインタフェースタイミングの切替はDIF0/1で行い ます。また、帯域制限用フィルタを内蔵しています。 CODEC D/A DR端子より取り込まれた14ビットリニアデータまたは、8ビットのPCMデータを 圧伸則に従い伸張し、D/A変換します。圧伸則として、ITU-T G.711に準拠したＡ -Lawとμ-Lawをサポートします。A-Lawでは偶数ビットの反転もおこないます。 A/μ-Law、Linearの切替及びインタフェースタイミングの切替はDIF0/1で行いま す。また、帯域制限用フィルタを内蔵しています。 SMF D/Aコンバータの出力から帯域内の周波数成分を取り出すためのフィルタです。 BGREF 温度補償されたバンドギャップ電圧発生器により、安定なアナロググランド電圧を 発生します。(1.3V typ) 安定化の為、0.1 μFの容量を接続して下さい。但し、外 部負荷は接続しないで下さい。外部負荷を接続した場合の諸特性は保証致しかねま す。この電圧を外部でご利用になる場合は、バッファした出力をご利用下さい。 PCM I/F BCLKで定められるデータレートでPCMデータを入出力します。PCMインタフェ ースは8ビットA/μ-Lawデータと14ビットリニアデータが対応可能です。14ビット リニアモードは16ビットMSBファーストのインターフェースタイミングになり、 出力時下位2ビットは”L”固定になります。モード切替はインターフェースタイミン グも含めて、DIF0/1にて行います。PCMデータはDR,DX端子から入出力されます。 DIF0 DIF1 "L" : A-Law "L" : MSB データが、FS↑からBCLK 1クロック分 "H" :μ-Law 遅れて入出力 "FS" : Linear "H" : MSBデータが、FS↑同時入出力

機能説明

■PCMコーデック

◆A/D AMPTより入力されたアナログ信号は、折り返し雑音防止用フィルタ（AAF）を通過して、14ビットのPCM データに変換されます。変換されたPCMデータは、９ページの伝送周波数特性(A/D)に示す様な帯域制限フ ィルタを通過後、A/μ-Law選択された場合は更に8bitに圧縮されて、DX端子よりBCLKの立ち上がりに同 期してMSBから順に出力されます。この時出力されるPCMデータは8bitの場合はA/μ-law形式、14bitの場 合は2’s compliment形式で、+フルスケールが3.14dBm0として定義され、アナログ入力側で0.660Vrmsの入 力が3.14dBm0のデジタルコードに変換されます。 ◆D/A DR端子よりBCLKに同期して入力されたPCMデータは、９ページの伝送周波数特性(D/A)の様な特性を持っ たデジタルフィルタを通過後、アナログ信号に変換され、さらにSMF(fc=30kHz typ)にて高調波成分を取り 除いてVR端子より出力されます。入力するPCMデータの信号は、出力時と同様に8bitの場合はA/μ-law形 式、14bitの場合は2’s compliment形式で、+フルスケールが3.14dBm0として定義されます。出力されるアナ ログ信号のレベルは、3.14dBm0入力時に0.660Vrmsとなります。 ◆リニアPCMデジタルコード対応表 入出力の信号レベルと、それに対応した14bitのlinearCODEを下表に示します。

入出力信号レベル 14bit linear CODE (MSB First)

＋フルスケール(3.14dBm0) 01 1111 1111 1111 PCM 0dBm0 CODEのピーク値 01 0110 0100 1010 PCM +0CODE 00 0000 0000 0000 −フルスケール 10 0000 0000 0000

■ PCMインタフェース

AK2300はDIF0/1によって以下のPCMデータインタフェースをサポートしています。 ・DIF0=”L” : A-Law ・DIF0=”H” :μ-Law ・DIF0=”FS”: Linear ・DIF1=”L” : MSBデータ(DR/DX) FS↑からBCLK 1クロック分遅れて入出力 ・DIF1=”H”: MSBデータ(DR/DX) FS↑同時入出力 FSのパルス幅は、BCLK1クロック分から次の立ち上がりの1クロック前まで可能です。 PCMデータは端子(DR,DX)から順次入出力されます。 いずれの場合もデータはMSBファーストで入出力されます。 リニアPCMの場合は2’s compliment形式の2進数を16ビットMSBファーストでインターフェースします。 ただし、内部コーデックは14ビットで動作しているために、下位2ビットの出力は、”L”固定となります。 また入力については、下位2ビットはDon’t Careとなります。 ◆FS （Frame Sync：フレーム同期信号）

◆BCLK （Bit Clock） PCMデータレートを定めます。BCLKは64*N（N=1∼32）kHzで選択可能です。 BCLKが停止すると(BCLK=”L”)自動的にパワーダウンモードに入ります。 DIF0=”L or H”, DIF1=”H” FS DX DR BCLK Don’t

care Don’t care

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 DIF0=”FS”, DIF1=”H” FS DX DR BCLK Don’t

care Don’t care

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 ９ 10 11 12 13 14 L L ９ 10 11 12 13 14 DIF0=”L or H”, DIF1=”L” FS DX DR BCLK Don’t

care Don’t care

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 DIF0=”FS”, DIF1=”L” FS DX DR BCLK Don’t

care Don’t care

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

９ 10 11 12 13 14 L L ９ 10 11 12 13 14

■ミュート

ピン設定によってPCM CODECの出力をミュートすることが可能です。 ミュートピンの設定 MUTEN端子 動作 DX端子 VR端子 L ミュート 0コード アナロググランド H 信号出力 PCMデータ出力 アナログデータ出力 [DX端子] MUTEN=L時にデータ出力中の場合、データを全ビット出力した後、次のFSの先頭からミュート状態に移 行します。 [VR端子] MUTEN=LによりDACデジタルフィルタに0コードが入力され、D/A出力はミュート状態に移行します。

■パワーダウン

PDN=LまたはBCLK入力を「L」で停止するとパワーダウンモードに入ります。 (BCLK=”H”で停止しないで下さい。) ◆手順及び動作概要 1)PD時 PDN=L時またはBCLK停止（L固定）後60usec(typ)経過すると、AK2300はパワーダウン（PD）モードに 入ります。 PD中、各出力ピンの状態は下表のようになります。 端子名 GST VR DX VREF PLLC PD時 出力 Hi-Z Hi-Z VSS VSS VSS 2)PD解除時 PD中にPDNピンを”H”にしてBCLKとFS入力をするとPDモードが解除されます。異音出力防止の為、PD 解除後20msec(typ)の間MUTE状態（DX=VSS、VR=AGND）になります。

BCLK

内部

PD信号

BCLK停止 60us BCLK入力 PD開始 PD解除 MUTE解除

PDN

BCLK

内部

PD信号

PD開始 PD解除 MUTE解除

PDN

■パワーオン時の推奨動作手順

電源立ち上げ後AK2300を動作させる際、以下の様な手順で動作を開始されることを推奨致します。 電源が5ms以内に立ち上がる(=3τ)のであれば、内部パワーオンリセットが動作しますので、下記 （ ）内のシーケンスは省略可能です。 パワーアップ 20ms wait ・FS=”L” ・ BCLK=”L” ・ (PDN=”L”) ・ リセット解除(CODEC 初期化開始) ・ (PDN=”H”) ・CODEC 初期化完了。(内部 MUTE 解除) CODEC 正常動作開始 20ms wait ・BCLK,FS 供給開始

外付け推奨接続図（例）

送信アンプ

受信アンプ

◎シングルエンド ◎シングルエンド

電源部、及びPLL安定化容量

GST VFTN 100pF 20kohm 10kohm 1uF VR 1uF 5Kohm VREF 0.1uF 0.056uF ±30% VSS VSS PLLC

VREF

PLL

1uF _0.1uF VSS VDD LVDD
