中性粒子ビーム試験用データの更新作業
仕様書
平成
30 年 10 月
国立研究開発法人量子科学技術研究開発機構
核融合エネルギー研究開発部門 那珂核融合研究所
ITER プロジェクト部 ITER 計画管理グループ
1. 一般仕様 1.1 件名 中性粒子ビーム試験用データの更新作業 1.2 目的及び概要 中性粒子ビーム試験を、イタリアにあるコンソルツィオ RFX 研究所に建設中のイータ ー中性粒子入射加熱装置実機試験施設（NBTF）にて行う。日本は NBTF 用の１MeV 高電圧 電源機器の製作を行い、製作した機器の 2 次元の製作図面と 3 次元データ（以下「CATIA データ」という。）を提供する責任を有している。本作業では、2 次元の製作図面と CATIA データの整合性確認及び CATIA データの更新を行う。 1.3 契約範囲 2 項の技術仕様に基づき 2 次元の製作図面と CATIA データの整合性確認及び更新を行 うこと。 1.4 納期 平成 31 年 2 月 21 日 1.5 納入場所 茨城県那珂市向山 801 番地 1 国立研究開発法人量子科学技術研究開発機構（以下「量研機構」という。） 那珂核融合研究所 ITER 研究開発棟 1.6 提出図書 下表に定める各種図書を提出すること。文書データは Microsoft office を用いて作 成することとする。 図書名 提出時期 部数 確認 再委託承諾願(量研機 構指定様式) 作業開始 2 週間前まで （下請負等がある場合 に提出のこと） 印刷物 1 部 要 更新後の CATIA データ 作業終了後速やかに 電子ファイル 1 部（ DVD-R 等の媒体に記録して 提出すること） 要 作業報告書 作業終了後速やかに 印刷物 1 部及び電子ファ イル 1 部 要
（提出場所） 量研機構 那珂核融合研究所 ITER 計画管理グループ （確認方法） 「確認」は次の方法で行う。 量研機構は、確認のために提出された図書を受領したときは、期限日を記載した受 領印を押印して返却する。また、当該期限までに審査を完了し、確認しない場合には 修正を指示し、修正等を指示しないときは、確認したものとする。再委託承諾願につ いては、量研機構の確認後、書面にて回答するものとする。 1.7 検収 1.6 項の提出図書が全て納入され、量研機構が作業の完了を確認した時点をもって検 収とする。 1.8 支給品と貸与品 (1) 支給品 なし (2) 貸与品 ・整合性確認及び更新用元データ ・CAD マニュアル ・サプライヤーパッケージ（CATIA 環境カスタマイズパッケージ） 1.9 知的財産権、技術情報、成果公開の取扱い 本契約に関して発生する知的財産権、技術情報及び成果の取扱いは、次によるものと する。 (1) 知的財産権 本契約に関して発生する知的財産権の取扱いについては、別紙 1「産業財産権等の取扱 いについて」に定められたとおりとする。 (2) 技術情報の開示制限 受注者は、本契約を実施することにより得た技術情報を第三者に対して開示しようと するときは、あらかじめ書面により量研機構の承認を得なければならないものとする。 量研機構が本契約に関し、その目的を達成するため受注者の保有する技術情報を了知 する必要が生じた場合は、量研機構と受注者間で協議の上、受注者は当該技術情報を無 償で量研機構に提供するものとする。
(3) 成果の公開 受注者は、本契約に基づく業務の内容及び成果について、発表若しくは公開し、又は特 定の第三者に提示しようとするときは、あらかじめ書面により量研機構の承認を得な ければならないものとする。 1.10 グリーン購入法の推進 (1) 本契約において、グリーン購入法(国等による環境物品等の調達の推進等に関する 法律)に適用する環境物品(事務用品、OA 機器等)が発生する場合は、これを採用す るものとする。 (2)本仕様に定める提出図書のうち印刷物については、グリーン購入法の基本方針に定 める「紙類」の基準を満たしたものとする。 1.11 特記事項 (1) 受注者は量研機構が量子科学技術の研究・開発を行う機関であるため、高い技術力 及び高い信頼性を社会的にもとめられていることを認識し、量研機構の規程等を 遵守し安全性に配慮し業務を遂行し得る能力を有する者を従事させること。 (2) 受注者は業務を実施することにより取得した当該業務及び作業に関する各データ、 技術情報、成果その他のすべての資料及び情報を量研機構の施設外に持ち出して 発表若しくは公開し、又は特定の第三者に対価をうけ、若しくは無償で提供するこ とはできない。ただし、あらかじめ書面により量研機構の承認を受けた場合はこの 限りではない。 (3) 受注者は、異常事態等が発生した場合は、量研機構の指示に従い行動するものとす る。 1.12 協議 本仕様書に記載されている事項及び本仕様書に記載のない事項について疑義が生じ た場合は、量研機構と協議の上、その決定に従うものとする。
2. 技術仕様 2.1 概要 ITER における日本調達機器であるイーター中性粒子入射加熱装置実機試験施設 (NBTF)用の１MeV 高電圧電源機器に関して、以下に示す仕様のとおり、メーカーから提 出された 2 次元の製作図面について、量研機構所有の CATIA データとの整合性確認を行 う。その結果、不整合がある場合は、CATIA データの更新を行うこと。 2.2 更新作業 製作図面と CATIA データの整合性確認を以下の方法で行うこと。 (1)CATIA データ品質確認
CATIA データは ITER 機構と共有する必要があるため、2.3 項の CATIA データ取扱 い条件を満たしていることを確認する。特に以下の点について留意すること。 ・CATIA データのファイル名とパート名の一致 ・パート名の命名規則準拠 ・内部エラーの有無 ・禁止事項の確認 ・アセンブリの干渉 (2)CATIA データ整合性確認及び更新 CATIA データが製作図面と相違ないことを確認する。CATIA データを 2 次元図面に 変換し製作図面寸法との整合性確認を行い、不整合がある場合は CATIA データの更 新を行うこと。図 1～10 及び表 1 に対象とする機器の図及びリストを示す。 2.3 CATIA データ取扱い条件
CATIA データは ITER 機構と共有する必要があるため、CATIA バージョン・リリース・ サービスパックは ITER 機構の条件に合わせる（CATIA V5 R23 SP3）。また ITER 機構 が発行するサプライヤーパッケージを導入し環境設定も ITER 機構と合わせること。 サプライヤーパッケージは受注後に受注者へ貸与する。
また、ITER 機構が指定する以下の CAD マニュアルに従うこと。CAD マニュアルは 受注後に受注者へ貸与する。
CAD Manual 01 - Introduction (ITER_D_249WLQ v7.0) CAD Manual 02 - Glossary (ITER_D_249WNP v6.0)
CAD Manual 03 - DO Organization and Responsibilities (ITER_D_249WQN v5.1) CAD Manual 04-0 Introduction to Design Processes (ITER_D_249WHA v5.0) CAD Manual 04-1 Design Task Monitoring (ITER_D_35P3NM v1.0)
CAD Manual 04-3 Mechanical Design Methodologies (ITER_D_33XVW6 v1.0)
CAD Manual 04-4 Design Work Performed by Suppliers using CATIA V5 (ITER_D_35KYEJ v1.3) CAD Manual 04-5 Plant Design Processes (ITER_D_33PE8P v1.1)
CAD Manual 04-6 Mechanical Design Configuration Models Management (ITER_D_33ARZ2 v1.0) CAD Manual 05 - Design Data Management (ITER_D_249WSM v2.5)
CAD Manual 07 - CAD Fact Sheet (ITER_D_249WUL v3.0)
CAD Manual 08 - Collaboration Processes (ITER_D_249WV4 v2.5) CAD Manual 09 - Drawing Best Practices (ITER_D_24SNC9 v5.5) CAD Manual 10 - ISO Drawing Standards (ITER_D_24MZWV v3.0)
CAD Manual 12-0 Introduction to Plant Design Layout Guidelines (ITER_D_282BPW v2.1) CAD Manual 12-1 Multi-Discipline Design Guidelines (ITER_D_359GKJ v1.1)
CAD Manual 12-2 Piping Design (ITER_D_33WL3N v1.2)
CAD Manual 12-3 HVAC Design Guidelines (ITER_D_3593F7 v1.1) CAD Manual 12-4 Cable Tray Design Guidelines (ITER_D_34FM2E v1.1) CAD Manual 12-5 Civil Engineering Design (ITER_D_33J8ZH v1.1) CAD Manual 12-6 Cryo-line and Warm-line Design (ITER_D_35TK9Z v1.0) CAD Manual 14 - Diagram Guidelines (ITER_D_35CY6V v2.0)

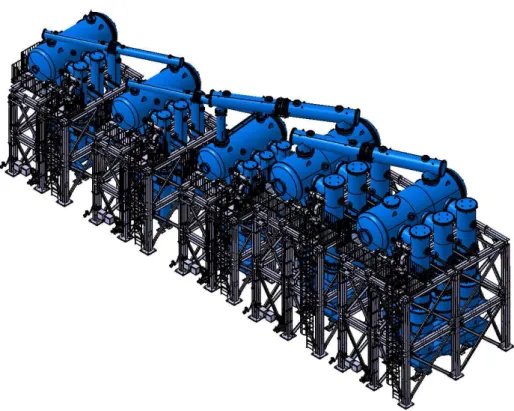

図1. DIRECT_CURRENT_GENERATOR_ASSY.CATProduct
図3. ISOLATED_TRANSFORMER_ASSY.CATProduct
図5. TRANSMISSION_LINE1_ASSY.CATProduct
図7. TRANSMISSION_LINE3_ASSY.CATProduct

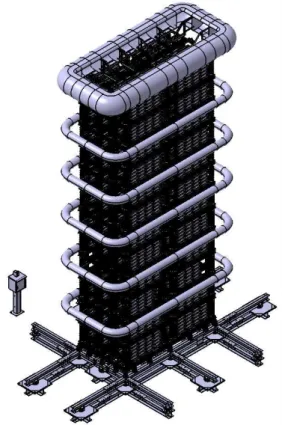

図9. DUMMY_LOAD_ASSY.CATProduct

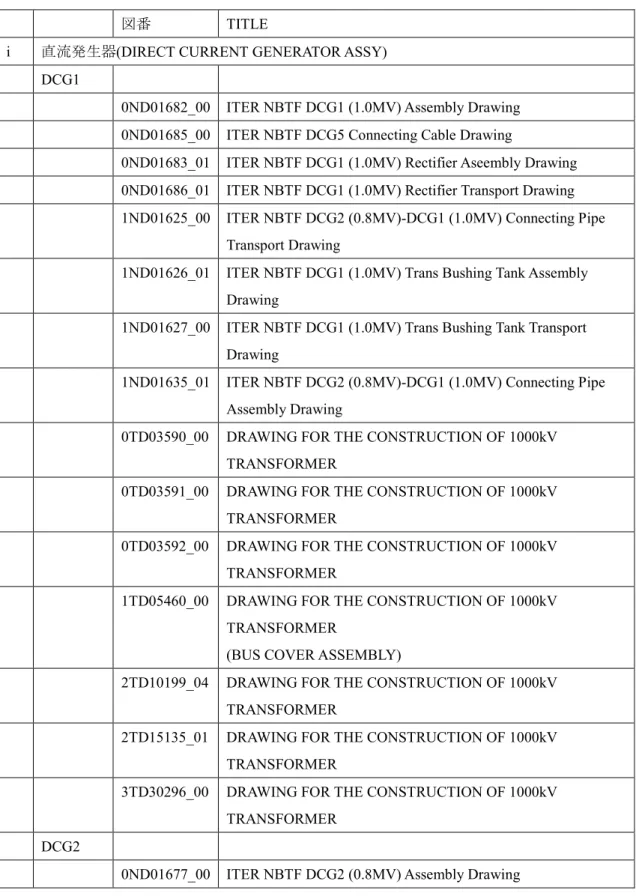

表1 製作図図面リスト
図番 TITLE
ⅰ 直流発生器(DIRECT CURRENT GENERATOR ASSY) DCG1
0ND01682_00 ITER NBTF DCG1 (1.0MV) Assembly Drawing 0ND01685_00 ITER NBTF DCG5 Connecting Cable Drawing
0ND01683_01 ITER NBTF DCG1 (1.0MV) Rectifier Aseembly Drawing 0ND01686_01 ITER NBTF DCG1 (1.0MV) Rectifier Transport Drawing 1ND01625_00 ITER NBTF DCG2 (0.8MV)-DCG1 (1.0MV) Connecting Pipe
Transport Drawing
1ND01626_01 ITER NBTF DCG1 (1.0MV) Trans Bushing Tank Assembly Drawing
1ND01627_00 ITER NBTF DCG1 (1.0MV) Trans Bushing Tank Transport Drawing
1ND01635_01 ITER NBTF DCG2 (0.8MV)-DCG1 (1.0MV) Connecting Pipe Assembly Drawing
0TD03590_00 DRAWING FOR THE CONSTRUCTION OF 1000kV TRANSFORMER
0TD03591_00 DRAWING FOR THE CONSTRUCTION OF 1000kV TRANSFORMER
0TD03592_00 DRAWING FOR THE CONSTRUCTION OF 1000kV TRANSFORMER
1TD05460_00 DRAWING FOR THE CONSTRUCTION OF 1000kV TRANSFORMER
(BUS COVER ASSEMBLY)
2TD10199_04 DRAWING FOR THE CONSTRUCTION OF 1000kV TRANSFORMER
2TD15135_01 DRAWING FOR THE CONSTRUCTION OF 1000kV TRANSFORMER
3TD30296_00 DRAWING FOR THE CONSTRUCTION OF 1000kV TRANSFORMER
DCG2
0ND01689_01 ITER NBTF DCG1.2 200A GAS Connecting pipe Assembly Drawing
0ND01690_01 ITER NBTF DCG1.2 80A
And 50A Water Connecting pipe Assembly Drawing 0ND01678_01 ITER DCG2 (0.8MV) Rectifier Aseembly Drawing 0ND01679_01 ITER DCG2 (0.8MV) Rectifier Transport Drawing 0ND01681_00 ITER NBTF DCG2 Connecting Cable Drawing 0ND01688_00 ITER NBTF DCG1.2 Module Assembly Drawing 0ND01691_01 ITER NBTF DCG1.2 External Assembly Drawing 0ND01692_02 ITER NBTF DCG1.2 Mount Assembly Drawing
0ND01693_01 ITER NBTF Detail of Connection Drawing For DCG1.2 Mount 0ND01694_02 ITER NBTF Stage, Ladder and Terminal Box For DCG1.2 Mount
Assembly Drawing
0ND01695_01 ITER NBTF Ladder And Terminal Box For DCG1.2 Mount Assembly Drawing
1ND01621_01 ITER NBTF DCG2 (0.8MV) Tr. Bushing Tank Assembly Drawing
1ND01622_00 ITER NBTF DCG2 (0.8MV) Tr. Bushing Tank Transport Drawing 1ND01623_00 ITER NBTF 0.6MV Connecting Pipe Transport Drawing
1ND01624_00 ITER NBTF DCG3 (0.6MV)-DCG2 (0.8MV) Connecting pipe Transport Drawing
1ND01634_00 ITER NBTF DCG3 (0.6MV)-DCG2 (0.8MV) Connecting pipe Assembly Drawing
2ND02488_00 ITER NBTF DCG1.2 Detail of Liner Drawing 2ND02489_01 ITER NBTF DCG1.2 Mount Base Assembly Drawing
2ND02490_00 ITER NBTF DCG1.2 Mount Heat Exchanger Blower Assembly Drawing
0TD03570_00 DRAWING FOR THE CONSTRUCTION OF 800kV TRANSFORMER
0TD03571_00 DRAWING FOR THE CONSTRUCTION OF 800kV TRANSFORMER
0TD03572_00 DRAWING FOR THE CONSTRUCTION OF 800kV TRANSFORMER
1TD05459_00 DRAWING FOR THE CONSTRUCTION OF 800kV TRANSFORMER
(BUS COVER ASSEMBLY)
2TD15070_00 DRAWING FOR THE CONSTRUCTION OF 800kV TRANSFORMER
2TD15071_00 DRAWING FOR THE CONSTRUCTION OF 800kV TRANSFORMER
3TD30295_00 DRAWING FOR THE CONSTRUCTION OF 800kV TRANSFORMER
DCG3
0ND01506_01 ITER NBTF DCG3 (0.6MV) Assembly Drawing
0ND01507_00 ITER NBTF DCG3 (0.6MV) Rectifier Assembly Drawing 0ND01508_00 ITER NBTF DCG3 (0.6MV) Rectifier Transport Drawing 0ND01510_00 ITER NBTF DCG3 (0.6MV) Trans Bushing Tank Transport
Drawing
0ND01520-01 ITER NBTF DCG3 Connecting Cable Drawing
1ND01489_00 ITER NBTF DCG3 (0.6MV) Trans Bushing Tank Assembly Drawing
1ND01490_00 ITER NBTF DCG4 (0.4MV) - DCG3 (0.6MV) Connecting pipe Assembly Drawing
1ND01491_00 ITER NBTF DCG4 (0.4MV) - DCG3 (0.6MV) Connecting pipe Transport Drawing
3TD29663_01 DRAWING FOR THE CONSTRUCTION OF 600kV TRANSFORMER
DCG4
0ND01501_01 ITER NBTF DCG4 (0.4MV) Assembly Drawing
0ND01502_01 ITER NBTF DCG4 (0.4MV) Rectifier Assembly Drawing 0ND01503_00 ITER NBTF DCG4 (0.4MV) Rectifier Transport Drawing
0ND01504_00 ITER NBTF DCG4 (0.4MV) Rectifier Transport Support Drawing 0ND01505_00 ITER NBTF DCG4 (0.4MV) Trans Bushing Tank Transport
Drawing
0ND01519-01 ITER NBTF DCG4 Connecting Cable Drawing
1ND01486_00 ITER NBTF DCG4 (0.4MV) Trans Bushing Tank Assembly Drawing
1ND01487_00 ITER NBTF DCG5 (0.2MV) - DCG4 (0.4MV) Connecting pipe Assembly Drawing
1ND01488_00 ITER NBTF DCG5 (0.2MV) - DCG4 (0.4MV) Connecting pipe Transport Drawing
0TD03474_00 DRAWING FOR THE CONSTRUCTION OF 400kV TRANSFORMER
0TD03475_00 DRAWING FOR THE CONSTRUCTION OF 400kV TRANSFORMER
0TD03476_00 DRAWING FOR THE CONSTRUCTION OF 400kV TRANSFORMER
2TD14677_00 DRAWING FOR THE CONSTRUCTION OF 400kV TRANSFORMER
2TD14678_00 DRAWING FOR THE CONSTRUCTION OF 400kV TRANSFORMER
3TD29662_01 DRAWING FOR THE CONSTRUCTION OF 400kV TRANSFORMER
DCG5
0ND01496_02 ITER NBTF DCG5 (0.2MV) Assembly Drawing
0ND01512_03 ITER NBTF DCG3~5 200A GAS Connecting pipe Assembly Drawing
0ND01513_03 ITER NBTF DCG3~5 80A GAS Connecting pipe And 50A Water Connecting pipe Assembly Drawing 0ND01497_01 ITER (0.2MV) Rectifier Aseembly Drawing 0ND01498_01 ITER (0.2MV) Rectifier Transport Drawing
0ND01500_01 ITER NBTF DCG5 (0.2MV) Tr. Bushing Tank Transport Drawing 0ND01511_01 ITER NBTF DCG3~5 Module Assembly Drawing
0ND01514_02 ITER NBTF DCG3~5 External Assembly Drawing 0ND01515_01 ITER NBTF DCG5 Connecting Cable Drawing 0ND01516_02 ITER NBTF DCG3~5 Mount Assembly Drawing
0ND01517_02 ITER NBTF Detail of Connection Drawing For DCG3~5 Mount 0ND01518_02 ITER NBTF Stage, Ladder and Terminal Box For DCG3~5
Mount Assembly Drawing
2ND02286_02 ITER NBTF DCG3~5 Detail of Liner Drawing
2ND02288_02 ITER NBTF DCG~5 Mount Anti Vibration Bar Assembly Drawing
2ND02289_01 ITER NBTF DCG3~5 Mount Heat Exchanger Support Assembly Drawing
0TD03350_02 DRAWING FOR THE CONSTRUCTION OF 200kV TRANSFORMER
0TD03351_02 DRAWING FOR THE CONSTRUCTION OF 200kV TRANSFORMER
0TD03352_02 DRAWING FOR THE CONSTRUCTION OF 200kV TRANSFORMER
2TD14446_01 DRAWING FOR THE CONSTRUCTION OF 200kV TRANSFORMER
0TD03353_01 DRAWING FOR THE CONSTRUCTION OF 200kV TRANSFORMER
2TD14447_02 DRAWING FOR THE CONSTRUCTION OF 200kV TRANSFORMER
3TD29661_01 DRAWING FOR THE CONSTRUCTION OF 200kV TRANSFORMER
ⅱ 直流フィルタ(FILTER ASSY)
0ND01771_01 NBTF DC Filter External Assembly Drawing
0ND01928_01 NBTF Constructing drawing of site Bypass Pipe DCF-TL1 0ND01772_01 NBTF DC Filter Internal Assembly Drawing
0ND01773_01 NBTF DC Filter Middle Tank Transport Drawing
0ND01775_00 NBTF DC Filter Grounding Switch Unit Assembly Drawing 0ND01855_00 NBTF DC Filter Divider Assembly Drawing
0ND01856_00 NBTF DC Filter CR Unit Assembly Drawing
0ND01926_00 NBTF Constructing drawing of site Insulation ring cover for DCF-TL1
1ND01601_01 NBTF DC Filter 200A Gas Connecting Pipe Assembly Drawing 1ND01602_01 NBTF DC Filter 80A Gas And 65A Water Connecting Pipe
Assembly Drawing
1ND01603_02 NBTF DC Filter Pipe Assembly Drawing 1ND01791_00 NBTF DC Filter Conductor Assembly Drawing
2ND02995_00 NBTF DC Filter Voltage Divider Secondary Unit, and A/D Unit Assembly drawing
0TD03464_01 DRAWING FOR THE CONSTRUCTION OF INSULATION TRANSFOME
(EXTERNAL ASSMBLY 1)_ 平面図
0TD03465_00 DRAWING FOR THE CONSTRUCTION OF INSULATION TRANSFOME
(EXTERNAL ASSMBLY 2)_ 左側面図
0TD03466_01 DRAWING FOR THE CONSTRUCTION OF INSULATION TRANSFOME
(EXTERNAL ASSMBLY 3)_ 右側面図
0TD03796_00 DRAWING FOR THE CONSTRUCTION OF INSULATION TRANSFOME
(20A GAS CONNECTION PIPE)
0TD03840_00 DRAWING FOR THE CONSTRUCTION OF INSULATION TRANSFOME
(BUSHING ASSEMBLY)
1TD05454_01 DRAWING FOR THE CONSTRUCTION OF INSULATION TRANSFOME
(CONNECTION PIPE (2B))_ 2B 配管図
1TD05455_00 DRAWING FOR THE CONSTRUCTION OF INSULATION TRANSFOME
(CONNECTION WIRE FIX)_ リード配管固定図
1TD05984_00 DRAWING FOR THE CONSTRUCTION OF INSULATION TRANSFOME
(INSULATION TRANSFORMER ASSEMBLY) ⅳ HV ブッシング(HV BUSHING ASSY)
0ND01894_00 ITER NBTF HVB Assembly Drawing
0ND01896_00 ITER NBTF HVB 1MV Conductor Assembly Drawing2 0ND01897_00 ITER NBTF HVB 1MV Conductor Vacuum Area Assembly
Drawing
0ND01898_00 ITER NBTF HVB 1MV Conductor (SF6 gas Area) Assembly Drawing
0ND01899_00 ITER NBTF HVB Cooling Water Pipe (SF6 Gas Area) Assembly Drawing
0ND01900_00 ITER NBTF HVB Tank1 Assembly Drawing
0ND01901_00 ITER NBTF HVB Scaffold Inside the Tank Assembly Drawing 1ND01925_00 ITER NBTF HVB Main Tank Acceptance inspection Drawing
ⅴ 伝送ライン1(TRANSMISSION LINE1 ASSY)
0ND01519_00 Constructiong Drawing at Site TL1 & TL2 OUTLINE 0ND01495_02 Constructiong Drawing at Site TL1 Tank13a
0ND01529_02 Constructiong Drawing at Site TL1 Tank13b 0ND01530_04 Constructiong Drawing at Site TL1 Tank13c 0ND01531_02 Constructiong Drawing at Site TL1 Tank20 0ND01532_04 Constructiong Drawing at Site TL1 Tank14 0ND01565_02 Constructiong Drawing at Site TL1 Tank15-16 ⅵ 伝送ライン2(TRANSMISSION LINE2 ASSY)
1ND01567_02 Connecting Earth Bond Drawing for Gas System TL2 UG 0ND01533_04 Construction Drawwings of Site TL2 Tank11
0ND01544_04 Construction Drawwings of Site TL2 Tank10 0ND01546_04 Construction Drawwings of Site TL2 Tank12 0ND01567_01 Construction Drawwings of Site TL2 Tank9 0ND01568_00 Construction Drawwings of Site TL2 Tank8 0ND01569_02 Construction Drawwings of Site TL2 Tank6,7 0ND01570_03 Construction Drawwings of Site TL2 Tank5
0ND01571_02 Construction Drawwings of Site TL2 Tank2,3,4 (1/2) 0ND01572_03 Construction Drawwings of Site TL2 Tank2,3,4 (2/2) 0ND01573_02 Construction Drawwings of Site TL2 Tank1
0ND01754_01 Inner conductor connection Heater and Diagnostic cable 0ND01959_00 ITER NBTF TL2-3 PD Sensor Assembly Drawing 1ND01566_02 Connecting Earth Bond Drawing for Gas System TL2 CS 1ND01581_01 Construction Drawing of site TL2 Tank10 Fixed FRP type Base 1ND01582_02 Construction Drawing of site TL2 Tank7,9 Axial Direction slide
FRP Base
1ND01700_01 Inner conductor connection Starter & Core Snubber Bias 1ND01701_02 Inner conductor connection Optical fiber cable
ⅶ 伝送ライン 3(TRANSMISSION LINE3 ASSY)
0ND01930_00 ITER NBTF TL3/HVD2 Assembly Drawing (Overrall Overview) 0ND01939_00 ITER NBTF TL3/HVD2 H-Steel Base Assembly Drawing 0ND01941_01 ITER NBTF TL3/HVD2 External Assembly Drawing
0ND01940_01 ITER NBTF TL3/HVD2 FRP Base & Insulater Base Assembly Drawing
0ND01943_00 ITER NBTF TL3 Tank18-19 80A Bellows Shield Assembly Drawing
0ND01944_00 ITER NBTF TL3 Tank19-HVB 80A Bellows Shield Assembly Drawing
0ND01945_00 ITER NBTF TL3 Intermediate Potential Conductor Assembly Drawing
0ND01946_00 ITER NBTF TL3 1MV Conductor (Pipe) Assembly Drawing 1/2 0ND01947_00 ITER NBTF TL3 1MV Conductor (Pipe) Assembly Drawing 2/2 0ND01948_00 ITER NBTF TL3 1MV Conductor (Bus Bar) Assembly Drawing 0ND01949_01 ITER NBTF TL3 1MV Conductor (Cable) Assmbly Drawing 0ND01950_00 ITER NBTF TL3 Tank17-18 1MV Shield Assembly Drawing 0ND01951_00 ITER NBTF HVD2 Shield (1/2) Assembly Drawing
0ND01952_00 ITER NBTF HVD2 Shield (2/2) Assembly Drawing 0ND01953_00 ITER NBTF TL3 Tank19 1MV Shield Assembly Drawing 0ND01954_00 ITER NBTF TL2-TL3 Bypass Pipe Assembly Drawing 0ND01955_00 ITER NBTF HVD2-HVB SF6 Gas Cooling System Assembly
Drawing (1/2)
0ND01956_00 ITER NBTF HVD2-HVB SF6 Gas Cooling System Assembly Drawing (2/2)
0ND01957_00 ITER NBTF HVD2-HVB F6 Gas cooling System (base) Assembly of Dr Drawing
0ND01961_00 ITER NBTF TL3 TankA-17 80A pipe connect
1ND01390_00 ITER NBTF HVD2-HVB SF6 Gas Cooling System (Water Pipe) Assembly Drawing
1ND01391_00 ITER NBTF TL3/HVD2 Terminal Box Assembly Drawing 1ND01392_00 ITER NBTF TL3 1MV Conductor (Valve Box) Assembly
Drawing ⅷ SCD (SHORT CIRCUITING DEVICE ASSY)
0ND01676_00 NBTF Short Curcuit Device Assembly Drawing 0ND01696_00 NBTF Shotr Circuit Device Cable Drawing ⅸ DL (DUMMY LOAD ASSY)
0ND01905_00 NBTF Construction drawing of site for Dummy load (1/2) 0ND01906_00 NBTF Construction drawing of site for Dummy load (1/2) 2ND03034_00 NBTF Construction drawing of site for Dummy load
ⅹ TPS ASSY
0ND01850_01 NBTF TPS Bass Assembly Drawing
0ND01852_00 NBTF TPS Base A and B Assembly Drawing 1ND01793_01 NBTF TPS Internal Assembly Drawing 1ND01794_01 NBTF TPS External Assembly Drawing
