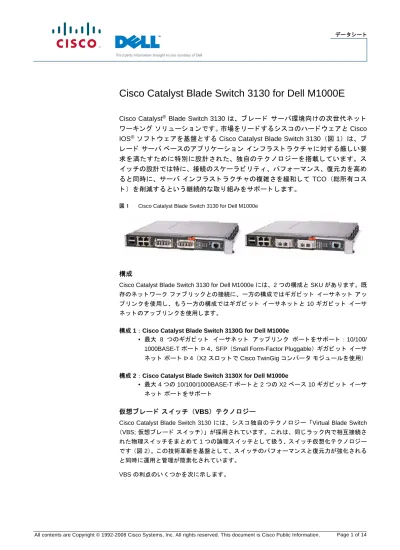

Cisco Catalyst Blade Switch 3130 for Dell M1000E
Cisco Catalyst
®Blade Switch 3130 は、 ブ レ ー ド サーバ環境向けの次世代ネ ッ ト ワーキン グ ソ リ ュ ーシ ョ ン です。 市場を リ ー ド する シ ス コ のハー ド ウ ェ ア と Cisco IOS
®ソ フ ト ウ ェ ア を基盤 と する Cisco Catalyst Blade Switch 3130 （図 1） は、 ブ レ ー ド サーバ ベースのア プ リ ケーシ ョ ン イ ン フ ラ ス ト ラ ク チ ャ に対する厳 し い要 求 を 満たすために特別に設計 さ れた、 独自のテ ク ノ ロ ジ ー を 搭載 し て い ま す。 ス イ ッ チの設計では特に、 接続のスケー ラ ビ リ テ ィ 、 パ フ ォ ーマ ン ス、 復元力を高め る と 同時に、 サーバ イ ン フ ラ ス ト ラ ク チ ャ の複雑 さ を緩和 し て TCO （総所有 コ ス
ト ） を削減する と い う 継続的な取 り 組みをサポー ト し ます。
図 1 Cisco Catalyst Blade Switch 3130 for Dell M1000e
構成
Cisco Catalyst Blade Switch 3130 for Dell M1000e には、 2 つの構成 と SKU があ り ます。 既 存のネ ッ ト ワー ク フ ァ ブ リ ッ ク と の接続に、 一方の構成ではギガ ビ ッ ト イ ーサネ ッ ト ア ッ プ リ ン ク を使用 し 、 も う 一方の構成ではギガ ビ ッ ト イ ーサネ ッ ト と 10 ギガ ビ ッ ト イ ーサ ネ ッ ト のア ッ プ リ ン ク を使用 し ます。
構成 1 ： Cisco Catalyst Blade Switch 3130G for Dell M1000e
• 最大 8 つのギガ ビ ッ ト イ ーサネ ッ ト ア ッ プ リ ン ク ポー ト をサポー ト ： 10/100/
1000BASE-T ポー ト Þ 4、 SFP （Small Form-Factor Pluggable） ギガ ビ ッ ト イ ーサ ネ ッ ト ポー ト Þ 4 （X2 ス ロ ッ ト で Cisco TwinGig コ ンバー タ モ ジ ュ ールを使用）
構成 2 ： Cisco Catalyst Blade Switch 3130X for Dell M1000e
• 最大 4 つの 10/100/1000BASE-T ポー ト と 2 つの X2 ベース 10 ギガ ビ ッ ト イ ーサ ネ ッ ト ポー ト をサポー ト
仮想ブ レ ー ド ス イ ッ チ （VBS） テ ク ノ ロ ジー
Cisco Catalyst Blade Switch 3130 には、 シ ス コ 独自のテ ク ノ ロ ジ ー 「Virtual Blade Switch
（VBS; 仮想ブ レー ド ス イ ッ チ）」 が採用 さ れています。 これは、 同 じ ラ ッ ク 内で相互接続 さ れた物理ス イ ッ チ を ま と めて 1 つの論理ス イ ッ チ と し て扱 う 、 ス イ ッ チ仮想化テ ク ノ ロ ジー です （図 2）。 こ の技術革新を基盤 と し て、 ス イ ッ チのパ フ ォ ーマ ン ス と 復元力が強化 さ れる と 同時に運用 と 管理が簡素化 さ れています。
VBS の利点のい く つかを次に示 し ます。
• デー タ セ ン タ ーの設計 と 運用が大幅に簡素化 さ れる ため、 イ ン フ ラ ス ト ラ ク チ ャ の 複雑 さ が緩和 さ れ、 ネ ッ ト ワー ク の復元力が高ま り 、 ブ レー ド ス イ ッ チ ング環境の 運用管理性が向上 し ます。
• 最大 160 Gbps と い う ア ッ プ ス ト リ ーム速度が示すよ う に、VBS のパフ ォ ーマ ン ス は非常に優れています。 さ ら に、 サーバあた り の使用可能帯域幅を VBS によ っ て 倍増 さ せる こ と がで き ます。
• VBS は単一 ノ ー ド と 見な さ れるので、 レ イヤ 2 と レ イヤ 3 の ト ポロ ジは大幅に簡 素化 さ れ、 フ ァ ブ リ ッ クの安定性が高ま り 、 ト ポロ ジ変更後の コ ンバージ ェ ン ス時 間が短縮 さ れます。 VBS では多層的な リ ン ク仮想化を実現 し ます。 こ れによ り 、 冗 長性が高ま り 、 使用可能帯域幅が増加 し ます。
• VBS では、 他の Cisco Catalyst 製品 と 同 じ Cisco IOS ソ フ ト ウ ェ ア イ ン タ ー フ ェ
イ ス、 MIB、 および管理ツールが使用 さ れる ため、 運用 と 管理の作業が簡素化 さ れ
ます。 こ れによ り 、 QoS （Quality of Service） な どのエ ン ド ツーエ ン ド 機能の一貫 し た実装および運用が行われます。
• VBS の数多 く の機能によ り 、 TCO が削減 さ れます。 リ ン ク 仮想化を採用する と 、 利用率が高ま り 、 必要なポー ト 数を減 ら す こ と がで き ます。 ま た、 10 ギガ ビ ッ ト イ ーサネ ッ ト ス イ ッ チ を混在 さ せる こ と がで き るので、コ ス ト 効果の高い移行が可 能です。 さ ら に、 運用 と ト ラ ブルシ ュ ーテ ィ ン グのための先進的な ツールに よ り 、 運用 コ ス ト を削減で き ます。
図 2 ラ ッ ク内のス イ ッ チは 1 つの論理ス イ ッ チ と し て扱われる
VBS アーキテ ク チ ャの主な利点は、多層的な仮想化によ っ て イ ン フ ラ ス ト ラ ク チ ャ の複雑 さ
を軽減する こ と です。 VBS は単一の ノ ー ド と 見な さ れるので、 レ イ ヤ 2 と レ イヤ 3 の ト ポ
ロ ジが簡素化 さ れます。VBS を複数の物理ス イ ッ チではな く 単一の論理ス イ ッ チ と し て扱っ
て管理する こ と がで き ます。 同 じ 理由から 、 リ ン ク を共有で き、 利用率が高ま っ て、 実際に
必要な リ ン ク 数が削減 さ れる ため、 全体的な リ ン ク 数も 削減 さ れます。 運用の簡素化 と し て
自動化を利用で き る よ う にな り 、 実質的なス イ ッ チの数を減 ら す こ と がで き ます。 VBS によ
り 、 新 し いブ レー ド のプ ロ ビ ジ ョ ニ ング を自動化で き、 真の即時ア ク テ ィ ブ運用が実現 し ま す。 同様に、 VBS は Cisco IOS EEM （Embedded Event Manager）、 Cisco GOLD （Generic Online Diagnostics） 、 Cisco VFrame DC （Data Center） と い っ た自動化ツールを備えてお
り 、 全体的な管理作業を簡素化で き ます。
Cisco Catalyst Blade Switch 3130 は、 VBS を採用する こ と で、 ひ と きわ優れたパ フ ォ ーマ ン ス を ブ レ ー ド サーバ環境に も た ら し ます。 VBS に よ る ラ ッ ク か ら のア ッ プ ス ト リ ームは 最大 160 Gbps で、 要求の厳 し いデー タ セ ン タ ーでの利用に も 対応で き ます。 さ ら に、 VBS アーキテ ク チ ャ では、 各ブ レー ド サーバか らの 2 つのア ク テ ィ ブ リ ン クが有効です。 主な 目的はハイ アベ イ ラ ビ リ テ ィ の実現ですが、 こ の機能によ り 、 通常の （障害が発生 し ていな い） 運用中 もサーバ と の接続で使用可能な帯域幅が倍増 し ます。 また、 VBS はサーバ間 ト ラ フ ィ ッ ク の高速な通路にな り ます。現在増えつつある Web 2.0 ア プ リ ケーシ ョ ン では多 く の サーバ間通信が行われる ため、 こ れは特に重要です。
ア プ リ ケーシ ョ ンのア ベ イ ラ ビ リ テ ィ が最重要課題であ る こ と か ら、 Cisco Catalyst Blade Switch 3130 は多層的な復元力を発揮で き る よ う に設計 さ れています。 VBS では、 サーバ と の冗長ア ク テ ィ ブ ダウン リ ン ク をサポー ト し ています。 こ れによ り 、 パスが冗長化 さ れ、 ア ク テ ィ ブ お よ びパ ッ シ ブの フ ェ イ ルオーバーに伴 う すべてのア ク セ ス遅延 を な く す こ と が で き ます。 また、 VBS は冗長ア ッ プ リ ン ク もサポー ト し ています。 こ れによ り 、 リ ン ク の復 元力が高ま り ます。 VBS では、 ア ッ プ ス ト リ ーム リ ン ク を複数のス イ ッ チにマ ッ ピ ン グす る こ と で、 上流のス イ ッ チが故障 し て も影響を回避で き ます。 VBS は単一 ノ ー ド と し て動作 するので、 レ イ ヤ 2 と レ イ ヤ 3 の ト ポ ロ ジがシ ン プルにな り 、 本質的に安定性が高ま り ま す。 各種の リ ン ク仮想化 メ カ ニズムによ り 、 リ ン ク障害が 1 つ発生 し て も サービ スの中断を 招 く ト ポ ロ ジの変更は必ず し も 発生 し な く な る ため、 さ ら に保護が強化 さ れます。 ハー ド ウ ェ ア レ ベルでは、 VBS は活性挿抜 （Online Insertion and Removal; OIR） に完全に対応 し ています。 こ れによ り 、 ス イ ッ チ モ ジ ュ ールの追加や取 り 外 し を行 う 際に フ ァ ブ リ ッ ク を停 止する必要はな く 、 他のス イ ッ チ モ ジ ュ ールに も影響は及びません。
Cisco Catalyst Blade Switch 3130 は、 業界を リ ー ド する他の Cisco Catalyst ス イ ッ チ製品 と 同 じ 方法で運用で き ます。 共通の Cisco IOS ソ フ ト ウ ェ ア コ マ ン ド ラ イ ン イ ン タ ー フ ェ イ ス （CLI）、 一貫 し た MIB、 および CiscoWorks ソ リ ュ ーシ ョ ン な どの管理ツールを使用 し ま す。 こ のため、 追加の ト レーニ ング コ ス ト は不要です。 また、 運用担当者は複数の管理 ド メ イ ン を扱 う 必要がないので、 運用効率が高ま り ます。 さ ら に、 他の Cisco Catalyst 製品 と 一 体的に運用で き る ため、 QoS な どのエ ン ド ツーエ ン ド のネ ッ ト ワー ク サービ ス を ネ ッ ト ワー ク 全域に一貫 し て確実に実装で き ます。
VBS は、 ラ イ フ タ イム全体で TCO を削減で き る よ う に設計 さ れています。 まず、 ス イ ッ チ および リ ン ク レ ベルの仮想化に よ り 、 イ ン フ ラ ス ト ラ ク チ ャ コ ス ト が削減 さ れます。 VBS ではギガ ビ ッ ト イ ーサネ ッ ト ス イ ッ チ モ ジ ュ ール と 10 ギガ ビ ッ ト イ ーサネ ッ ト ス イ ッ チ モ ジ ュ ールを併用で き るので、 お客様は業務上の必要に応 じ て時間をかけて移行で き ます。
また、VBS では運用 コ ス ト が削減 さ れます。一貫 し た Cisco IOS ソ フ ト ウ ェ ア イ ン タ ー フ ェ イ ス を使用する こ と で、 運用プ ロ セスが簡素化 さ れ、 運用 コ ス ト の削減につなが り ます。 自 動化 と 統合ツールセ ッ ト によ り 、 効率が向上 し て短時間での解決が可能にな り 、 運用 コ ス ト を さ ら に削減で き ます。
多 く の企業が、 ス イ ッ チ ン グ要件 を 満た す ために シ ス コ を 選ん で い ま す。 Cisco Catalyst
Blade Switch 3130 も その理由を示す一つの製品です。 従来か ら の Cisco Catalyst に技術革
新が加え ら れた Cisco Catalyst Blade Switch 3130 は、 今日のブ レー ド サーバ環境特有の要
求に応え ます。
求に応え ます。
Cisco Catalyst Blade Switch 3130 ソ フ ト ウ ェ ア
Cisco Catalyst Blade Switch 3130 には、 IP Base フ ィ ーチ ャ セ ッ ト が付属 し ています。 IP Base フ ィ ーチ ャ セ ッ ト には、 高度な QoS、 レー ト 制限、 各種セキ ュ リ テ ィ 機能、 ア ク セス コ ン ト ロール リ ス ト （ACL）、基本的なス タ テ ィ ッ ク ルーテ ィ ング と RIP（Routing Information Protocol） によ るルーテ ィ ン グ機能な どが含まれています。
IP Base フ ィ ーチ ャ セ ッ ト は、 IP Services または Advanced IP Services フ ィ ーチ ャ セ ッ ト のいずれかへのア ッ プグ レー ド が可能です。 IP Services フ ィ ーチ ャ セ ッ ト には、 よ り 豊富 な エ ン タ ープ ラ イ ズ ク ラ スのフ ィ ーチ ャ セ ッ ト と し て、 EIGRP （Enhanced Interior Gateway Routing Protocol）、 OSPF （Open Shortest Path First）、 BGP （Border Gateway Protocol）、
PIM （Protocol Independent Multicast） な どの高度なハー ド ウ ェ アベースの IP ユニキ ャ ス ト お よびマルチキ ャ ス ト ルーテ ィ ン グが含まれています。 Advanced IP Services フ ィ ーチ ャ セ ッ ト には IPv6 ルーテ ィ ングが含まれています。
ソ フ ト ウ ェ ア フ ィ ーチ ャ セ ッ ト は、 Cisco IOS ソ フ ト ウ ェ アのア ク テ ィ べーシ ョ ン機能に よ っ て透過的にア ッ プグ レー ド で き ます。 つま り 、 ア ク テ ィ ベーシ ョ ン機能によ っ て承認 さ れる こ と で、 特定の Cisco IOS ソ フ ト ウ ェ ア フ ィ ーチ ャ セ ッ ト が有効化する仕組みにな っ ています。 ス イ ッ チに電源が投入 さ れる と 、 Cisco IOS ソ フ ト ウ ェ アはス イ ッ チ内にある ラ イ セ ン ス フ ァ イル と い う 特殊な フ ァ イルを検査 し ます。 そ し て、 そのフ ァ イルに登録 さ れて いる ラ イ セ ン スの タ イ プに基づいて、 Cisco IOS ソ フ ト ウ ェ アが適切な フ ィ ーチ ャ セ ッ ト を 有効に し ます。 ラ イ セ ン スの タ イ プ を変更 し た り ア ッ プグ レー ド し た と き には、 別のフ ィ ー チ ャ セ ッ ト が有効にな り ます。
機能 と 利点
表 1 は、 製品の機能 と 利点を示 し ています。
表 1. 機能 と 利点
カ テ ゴ リ 機能 と 利点 使いやす く 導
入が容易
VBS の管理 と コ ン フ ィ ギ ュ レ ーシ ョ ンは自動化 さ れています。 ス イ ッ チの追加や取 り 外 し を行 う と 、 マ ス タ ー ス イ ッ チが自動的に、VBS で稼働中の Cisco IOS ソ フ ト ウ ェ ア バージ ョ ン を新 し いス イ ッ チにロー ド し 、グローバル コ ン フ ィ ギ ュ レーシ ョ ン パラ メ ー タ を ロ ー ド し ま す。 その後すべてのルー テ ィ ン グ テ ー ブルを更新 し て変更を反映 し ま す。 ア ッ プグ レ ー ド は VBS の全 メ ンバーに対 し て同時に適用 さ れます。
操作性を高める機能には次のよ う な ものがあ り ます。
• DHCP（Dynamic Host Configuration Protocol） 自動 コ ン フ ィ ギ ュ レーシ ョ ン機能に よ り 、1 台の ブー ト サーバか ら 複数のス イ ッ チ を自動的に設定で き る ため、 ス イ ッ チ を スムーズに導入で き ま す。
• セル フ コ ン フ ィ ギ ュ レーシ ョ ン機能に よ り 、 マ ス タ ー ス イ ッ チが新 し い ソ フ ト ウ ェ ア バージ ョ ン を受信す る と すべてのス イ ッ チが自動的にア ッ プ グ レ ー ド さ れます。 ソ フ ト ウ ェ ア バージ ョ ンの チ ェ ッ ク と 更新が自動的に行われる ため、VBS 内の全 メ ンバーに同 じ ソ フ ト ウ ェ ア バージ ョ ンが 確実に適用 さ れます。
• 全ポー ト でサポー ト さ れている オー ト ネゴ シ エーシ ョ ン機能に よ り 、半二重ま たは全二重伝送モー ド が自動的に選択 さ れ、 帯域が最適化 さ れます。
• DTP（Dynamic Trunking Protocol） に よ り 、 ス イ ッ チの全ポー ト でダ イ ナ ミ ッ ク ト ラ ン ク の設定 が可能です。
• PAgP （Port Aggregation Protocol） は、Cisco Fast EtherChannel® グループ ま たは Gigabit EtherChannel グループ を自動的に作成 し 、 別のス イ ッ チ、 ルー タ 、 ま たはサーバに リ ン ク し ます。
• LACP（Link Aggregation Control Protocol） に よ り 、IEEE 802.3ad に準拠 し たデバイ ス を使用 し て、
イ ーサ ネ ッ ト チ ャ ネ リ ン グ を 作成 で き ま す。 こ れは Cisco EtherChannel テ ク ノ ロ ジ ー お よ び PAgP と 同様の機能です。Cisco Catalyst Blade Switch 3130 は、 ブ レ ー ド サーバに対 し て LACP チ ャ ネルをサポー ト し てい るので、 ネ ッ ト ワー ク/サーバ間の帯域幅が倍増 し ます。
取 り 付 け ら れ た ケ ー ブ ルの タ イ プ （ ク ロ ス ま た は ス ト レ ー ト ） が不 適切 な 場合 は、Auto-MDIX
（Automatic Media-Dependent Interface Crossover） に よ っ て送受信ペアが自動的に調整 さ れます。
アベ イ ラ ビ リ テ ィ と スケー ラ ビ リ テ ィ サーバ と ア プ
リ ケ ー シ ョ ン のハ イ ア ベ イ ラ ビ リ テ ィ を 実現す る 優れ た復元力
• VBS は復元力に優れています。 各ス イ ッ チはマス タ ーコ ン ト ロー ラ と し て も 転送プ ロ セ ッ サ と し て も 動作で き ます。VBS 内のすべてのス イ ッ チがマ ス タ ー と し て動作で き る ため、 ネ ッ ト ワー ク 制御における 1：N のアベ イ ラ ビ リ テ ィ が実現 し ます。 ス イ ッ チが 1 台故障 し て も 、 それ以外のす べてのス イ ッ チは ト ラ フ ィ ッ ク の転送を継続 し て動作を維持 し ます。
次のよ う なハイ アベ イ ラ ビ リ テ ィ 機能があ り ます。
• ス イ ッ チ間 EtherChannel に よ り 、VBS の各 メ ンバーに Cisco EtherChannel テ ク ノ ロ ジーを設定 する こ と がで き、 高い復元力を実現 し ます。
• 冗長バ ッ ク ボーン接続 と ループ フ リ ー ネ ッ ト ワー ク に対する IEEE 802.1D スパニ ン グ ツ リ ー プ ロ ト コ ルのサポー ト に よ り 、 ネ ッ ト ワー ク 構成がシ ン プルにな り 、 耐障害性が高ま り ます。
• Cisco UplinkFast テ ク ノ ロ ジー と BackboneFast テ ク ノ ロ ジーに よ り 、 迅速な フ ェ ールオーバーリ カバ リ が実現 し 、 ネ ッ ト ワー ク 全体の安定性 と 信頼性が向上 し ます。
• IEEE 802.1s/w RSTP（Rapid Spanning Tree Protocol） と MSTP（Multiple Spanning Tree Protocol）
に よ り 、 スパニ ン グ ツ リ ー タ イ マーか ら 独立 し た高速のスパニ ン グ ツ リ ー コ ンバージ ェ ン ス を実 現 し ます。 ま た、 レ イ ヤ 2 でのロー ド バ ラ ン シ ン グ と 分散処理 と い う 利点 も 得 ら れます。VBS の ス イ ッ チは単一のスパニ ン グ ツ リ ー ノ ー ド と し て動作 し ます。
• PVRST+（Per-VLAN Rapid Spanning-Tree Plus） を使用する と 、 スパニ ン グ ツ リ ーイ ン ス タ ン ス を実装 し な く て も 、VLAN スパニ ン グ ツ リ ーご と にスパニ ン グ ツ リ ーを高速で再 コ ンバージ ェ ン ス する こ と がで き ます。
• VTP（VLAN Trunking Protocol） プルーニ ン グに よ り 、 宛先デバイ スに到達する ために必要な ト ラ ン ク リ ン ク にのみブ ロー ド キ ャ ス ト ト ラ フ ィ ッ ク を フ ラ ッ デ ィ ン グする こ と で、VTP ト ラ ン ク で の帯域幅消費を抑制 し ます。
• ト ラ ン ク フ ェ ールオーバー機能に よ り 、 プ ラ イ マ リス イ ッ チのすべてのア ッ プ リ ン ク に障害が発 生 し て も 、 ブ レ ー ド ラ ッ ク 内の冗長ス イ ッ チに迅速に フ ェ ールオーバーで き ます。 ア ッ プ リ ン ク に障害が発生す る と 、 ス イ ッ チはブ レ ー ドサーバに接続 さ れたポー ト を シ ャ ッ ト ダウ ン し 、NIC
（Network Interface Card） チー ミ ン グソ フ ト ウ ェ ア を使 っ て ト ラ フ ィ ッ ク を冗長ス イ ッ チに送信 し ます。 この機能は、 リ ン クス テー ト ト ラ ッ キン グ と も 呼ばれます。
• ス イ ッ チ ポー ト の自動回復機能 （Errdisable） に よ り 、 ネ ッ ト ワー ク エ ラ ーで無効にな っ た リ ン ク に対 し て、 自動的に再有効化が試行 さ れます。
• ブ レー ドラ ッ ク の冗長電源 と 冷却機能に よ り 、 電力および冷却機能が強化 さ れています。
• Flex Link に よ り 、 コ ンバージ ェ ン ス時間が 100 ミ リ 秒未満の リ ン ク 冗長性が実現 し ます。
• 冗長な フ ェ ールセー フ ルーテ ィ ン グ ト ポロ ジ を作成する Cisco HSRP （Hot Standby Router Protocol） がサポー ト さ れています。
• UDLD（Unidirectional Link Detection） および Aggressive UDLD に よ り 、 光 フ ァ イバ ケーブルの接 続 ミ ス ま たはポー ト 障害に起因する単一方向 リ ン ク を検出 し 、 光 フ ァ イバ イ ン タ ー フ ェ イ ス上で 無効にする こ と がで き ます。
• ス イ ッ チポー ト の自動回復機能 （Errdisable） に よ り 、 ネ ッ ト ワー クエ ラ ーで無効にな っ た リ ン ク に対 し て、 自動的に再有効化が試行 さ れます。
• ポー ト 単位のブ ロー ド キ ャ ス ト 、 マルチキ ャ ス ト 、 およびユニキ ャ ス トス ト ーム制御に よ り 、 サー バの障害で シ ス テム全体のパ フ ォ ーマ ン スが低下するのを防ぎ ます。
• IGMP （Internet Group Management Protocol） ス ヌ ーピ ン グに よ り 、 マルチキ ャ ス ト ス ト リ ーム への ク ラ イ ア ン ト の加入 と 脱退を迅速に実行 し 、 帯域幅を大量消費する ビ デオ ト ラ フ ィ ッ ク を要 求者に限定 し て配信で き ます。
• MVR（Multicast VLAN Registration） に よ り 、 マルチキ ャ ス ト VLAN にマルチキ ャ ス トス ト リ ーム を継続的に送信する一方で、 それ ら のス ト リ ームを加入者 VLAN か ら 切 り 離す こ と で、 帯域幅 と セ キ ュ リ テ ィ を維持 し ます。
カ テ ゴ リ 機能 と 利点
QoS
高度な QoS VBS はマーキング、 分類、 およびスケジ ュ ー リ ングのための優れた メ カ ニズムを備え て います。こ れに よ り 、ワ イ ヤ ス ピー ド の高性能なデー タ 、音声、およびビデオ ト ラ フ ィ ッ ク を提供 し ます。
次のよ う な QoS 機能があ り ます。
• ワ イヤレ ー ト でのパ フ ォ ーマ ン スに よ り 、 きめ細かな QoS 機能 （詳細な レー ト 制限な ど） を実現 し ます。
• ク ロ スス イ ッ チ QoS に よ り 、VBS 全体を対象に QoS を設定で き ます。
• IEEE 802.1p CoS（Class of Service） お よび DSCP（Differentiated Services Code Point） フ ィ ー ル ド の分類は、 パケ ッ ト ご と のマーキ ン グお よ び再分類に よ っ て行われま す。 分類には送信元/宛 先 IP ア ド レ ス、 送信元/宛先 MAC ア ド レ ス、 ま たはレ イ ヤ 4 TCP/UDP ポー ト 番号が基準 と し て 使用 さ れます。
• すべてのポー ト で シ ス コ の コ ン ト ロールプ レ ーン およびデー タ プ レーン QoS ACL がサポー ト さ れる ため、 パケ ッ ト 単位で適切なマーキン グが行われます。
• ポー ト ご と に 4 つの出力キ ュ ーに対応する ため、最大 4 種類の ト ラ フ ィ ッ ク を区別 し て管理で き ま す。
• SRR（Shaped Round Robin） スケジ ュ ー リ ン グに よ り 、 入力キ ュ ー と 出力キ ュ ーを イ ン テ リ ジ ェ ン ト に処理する こ と で、 パケ ッ ト フ ローの優先順位付け を差別化で き ます。
• WTD（Weighted Tail Drop） に よ り 、 入力キ ュ ー と 出力キ ュ ーの輻輳を回避 し 、 ネ ッ ト ワー ク の中 断を未然に防ぎ ます。
• 完全優先キ ュ ー イ ン グに よ り 、最高の優先度を持つパケ ッ ト が他のすべての ト ラ フ ィ ッ ク よ り も 優 先的に処理 さ れます。
• 認定情報レー ト （CIR） 機能に よ り 、 帯域幅を 8 Kbps ずつ増やす こ と がで き ます。
• レ ー ト 制限は、 送信元/宛先 IP ア ド レ ス、 送信元/宛先 MAC ア ド レ ス、 レ イヤ 4 TCP/UDP 情報、
ま たは これ ら の フ ィ ール ド の任意の組み合わせに基づいて、QoS ACL（IP ACL ま たは MAC ACL）、
ク ラ スマ ッ プ、 およびポ リ シーマ ッ プ を使用 し て行われます。
• 最大 64 のアグ リ ゲー ト ポ リ サーま たは個別のポ リ サーを適用で き ます。
カ テ ゴ リ 機能 と 利点
セキ ュ リ テ ィ ネ ッ ト ワー ク 全体のセ キ ュ リ テ ィ 機能
VBS は、 接続 と ア ク セス制御のセキ ュ リ テ ィ を確保する包括的な機能をサポー ト し てい ます。 こ れ ら の機能には、ACL、 認証、 ポー ト レ ベルのセキ ュ リ テ ィ 、IEEE 802.1x と 拡張機能を使用 し た ア イ デ ン テ ィ テ ィ ベースのネ ッ ト ワー ク サービ ス な どがあ り ます。
こ れ ら の機能は、 外部か ら の攻撃を防御する だけで な く 、 今日のビ ジネス環境で最 も 懸 念 さ れてい る 「man-in-the-middle」 攻撃か ら ネ ッ ト ワー ク を保護 し ます。 ま た、 ス イ ッ チはネ ッ ト ワー ク ア ド ミ ッ シ ョ ン コ ン ト ロール （NAC） セキ ュ リ テ ィ フ レ ームワー ク もサポー ト し ています。
次のよ う なセキ ュ リ テ ィ 機能があ り ます。
• DAI（Dynamic ARP Inspection） に よ り 、 その特性か ら 安全性の低い ARP （Address Resolution Protocol） プ ロ ト コ ルが悪意のあ る ユーザに利用 さ れるのを防止する こ と で、 ユーザの完全性を保 証 し ます。
• DHCP ス ヌ ーピ ン グに よ り 、 悪意のあ るユーザが DHCP サーバを ス プー フ ィ ン グ し て偽ア ド レ ス を送信する こ と を防止 し ます。 こ の機能は、ARP ポ イ ズニ ン グな どの他の多 く の攻撃を防 ぐ ため に他の主要なセキ ュ リ テ ィ 機能で使用 さ れます。
• IP ソ ース ガー ド に よ り 、 ク ラ イ ア ン ト の IP ア ド レ ス、MAC ア ド レ ス、 ポー ト 、 および VLAN 間 のバイ ンデ ィ ン グ テーブルを作成する こ と で、 悪意のあ るユーザが他のユーザの IP ア ド レ ス を ス プー フ ィ ン グま たは利用する こ と を防止 し ます。
• プ ラ イ ベー ト VLAN では、 ト ラ フ ィ ッ ク を レ イヤ 2 で分離 し 、 ブ ロー ド キ ャ ス ト セグ メ ン ト を非 ブ ロ ー ド キ ャ ス ト マルチ ア ク セ スのよ う な セグ メ ン ト に変換す る こ と で、 一般的な ホ ス ト 間での ト ラ フ ィ ッ ク を制限 し ます。
• プ ラ イ ベー ト VLAN エ ッ ジに よ り 、各ス イ ッ チ ポー ト 間を分離 し てセキ ュ リ テ ィ を向上 さ せ、ユー ザが他のユーザの ト ラ フ ィ ッ ク を ス ヌ ーピ ン グで き ないよ う に し ます。
• ユニキ ャ ス ト RPF（Reverse Path Forwarding） 機能に よ り 、 送信元 IP ア ド レ ス を証明で き ない IP パケ ッ ト を廃棄 し ます。 こ れに よ り 、 不適切ま たは不正な （ス プー フ さ れた） 送信元 IP ア ド レ ス がネ ッ ト ワー ク 内に入る こ と に起因する問題を緩和 し ます。
• IEEE 802.1x に よ り 、 動的なポー ト ベースのセキ ュ リ テ ィ を実現 し 、 ユーザ認証を実行で き ます。
• IEEE 802.1x と VLAN 割 り 当て を使用する こ と で、 ユーザが接続する場所に関係な く 、 特定のユー ザに VLAN を動的に割 り 当て る こ と がで き ます。
• IEEE 802.1x およびポー ト セキ ュ リ テ ィ に よ り 、 ポー ト が認証 さ れ、 すべての MAC ア ド レ ス （ク ラ イ ア ン ト の MAC ア ド レ ス を含む） へのネ ッ ト ワー ク ア ク セスが管理 さ れます。
• IEEE 802.1x と ACL 割 り 当て を使用する こ と で、 ユーザが接続する場所に関係な く 、 個々のア イ デン テ ィ テ ィ ベースのセキ ュ リ テ ィ ポ リ シーを実現で き ます。
• IEEE 802.1x と ゲス ト VLAN を使用する こ と で、802.1x ク ラ イ ア ン ト を持たないゲス ト に、 ゲス ト VLAN へのア ク セス を制限付き で許可 し ます。
• 非 802.1x ク ラ イ ア ン ト 用の Web 認証に よ り 、 非 802.1x ク ラ イ ア ン ト は SSL（Secure Sockets Layer） ベースのブ ラ ウザを認証に使用で き ます。
• シ ス コ のセキ ュ リ テ ィ VLAN ACL を すべての VLAN に実装する こ と で、 不正なデー タ フ ローが VLAN 内で ブ リ ッ ジ さ れるのを防ぎ ます。
• シス コ の標準および拡張 IP セキ ュ リ テ ィ ルー タ ACL に よ り 、 コ ン ト ロール プ レーンお よびデー タ プ レ ー ン ト ラ フ ィ ッ ク 用のルーテ ッ ド イ ン タ ー フ ェ イ スに対す る セキ ュ リ テ ィ ポ リ シー を定 義で き ます。IPv6 ACL を適用 し て IPv6 ト ラ フ ィ ッ ク を フ ィ ル タ リ ン グで き ます。
• レ イヤ 2 イ ン タ ー フ ェ イ スに対するポー ト ベースの ACL に よ り 、 個々のス イ ッ チポー ト にセキ ュ リ テ ィポ リ シーを適用で き ます。
• SSH（Secure Shell） プ ロ ト コ ル、Kerberos、および SNMPv3（Simple Network Management Protocol Version 3） は、Telnet や SNMP セ ッ シ ョ ン時に管理者 ト ラ フ ィ ッ ク を暗号化する こ と で、 ネ ッ ト ワー ク セキ ュ リ テ ィ を実現 し ます。SSH、Kerberos、 お よ び SNMPv3 の暗号化バージ ョ ン には、
米国の輸出規制に よ り 、 特別な暗号用 ソ フ ト ウ ェ ア イ メ ージが必要です。
• ス イ ッ チ ド ポー ト アナ ラ イザ （SPAN） ポー ト で双方向デー タ がサポー ト さ れる ため、 侵入者が 検知 さ れた場合に、 シ ス コ の侵入検知シ ス テム （IDS） に よ る処理を実行で き ます。
• TACACS+ および RADIUS 認証に よ り 、 ス イ ッ チ を一元管理 し 、 ユーザが設定を変更で き ないよ う に し ます。
• MAC ア ド レ ス通知に よ り 、 ネ ッ ト ワー ク で追加ま たは削除 さ れたユーザを管理者に通知で き ます。
• ポー ト セキ ュ リ テ ィ に よ り 、 ア ク セス ポー ト ま たは ト ラ ン ク ポー ト へのア ク セス を MAC ア ド レ スに基づいて保護で き ます。
• コ ン ソ ールア ク セスに対 し て多段階のセキ ュ リ テ ィ 対策を講 じ る こ と で、不正ユーザに よ る ス イ ッ チ設定の変更を防止 し ます。
• BPDU（Bridge Protocol Data Unit） ガー ド に よ り 、BPDU の受信時に、 スパニ ン グ ツ リ ー PortFast 対応のイ ン タ ー フ ェ イ ス を シ ャ ッ ト ダウ ン し て、 予期せぬ ト ポロ ジ ループ を防止 し ます。
• STRG（Spanning Tree Root Guard） に よ り 、 ネ ッ ト ワー ク 管理者の制御下にないエ ッ ジデバイ ス が STP ルー ト ノ ー ド にな る こ と を防止 し ます。
• IGMP フ ィ ル タ リ ン グは、 非加入者を除外 し 、 同時に使用で き る マルチキ ャ ス ト ス ト リ ーム数を ポー ト 単位で制限する こ と に よ っ て、 マルチキ ャ ス ト 認証を提供 し ます。
• VMPS（VLAN Membership Policy Server） ク ラ イ ア ン ト 機能の実装に よ り 、 ダ イ ナ ミ ッ ク VLAN 割 り 当てがサポー ト さ れてお り 、VLAN に対 し てポー ト を柔軟に割 り 当て る こ と がで き ます。 ダ イ ナ ミ ッ ク VLAN に よ り 、IP ア ド レ ス を迅速に割 り 当て る こ と がで き ます。
カ テ ゴ リ 機能 と 利点
高性能 IP ルーテ ィ ン グ IP ルーテ ィ ン
グ機能
• VBS は、 きわめて性能の高い IP ルーテ ィ ン グ を実現 し ます。 次のよ う な IP ルーテ ィ ン グ機能が あ り ます。
• 小規模ネ ッ ト ワー ク でのルーテ ィ ン グに適 し た、基本的な IP ユニキ ャ ス ト ルーテ ィ ン グ プ ロ ト コ ル （ス タ テ ィ ッ ク 、RIPv1/v2） をサポー ト し ています。
• 高度な IP ユニキ ャ ス トルーテ ィ ン グプ ロ ト コ ル （OSPF、EIGRP、BGPv4） のサポー ト に よ り 、 ロー ドバ ラ ン シ ン グ を備えたスケー ラ ブルな LAN 構築が実現 し ます。 こ の機能には、IP Services フ ィ ーチ ャセ ッ ト が必要です。
• IPv6 ルーテ ィ ン グ （RIPng、OSPFv3） をハー ド ウ ェ ア でサポー ト し て最高のパ フ ォ ーマ ン ス を実 現 し ます。IPv6 ルーテ ィ ン グには Advanced IP Services フ ィ ーチ ャ セ ッ ト が必要です。
• 等 コ ス トルーテ ィ ン グに よ り 、 レ イ ヤ 3 ロー ドバ ラ ン シ ン グ と 冗長性が促進 さ れます。
• ポ リ シーベース ルーテ ィ ン グ （PBR） に よ り 、 設定 さ れてい るルーテ ィ ン グ プ ロ ト コ ルに関係な く 、フ ロー リ ダ イ レ ク シ ョ ンが行われる こ と で、高度な制御が可能です。この機能には、IP Services フ ィ ーチ ャ セ ッ ト が必要です。
• HSRP に よ り 、 ルーテ ッ ド リ ン ク のダ イ ナ ミ ッ クロー ドバ ラ ン シ ン グおよび フ ェ ールオーバーを 実現 し ます。1 ユニ ッ ト （VBS） あた り 最大 32 個の HSRP リ ン ク がサポー ト さ れます。
• IP マルチキ ャ ス ト ルーテ ィ ン グに対 し て PIM（Protocol Independent Multicast） がサポー ト さ れ ています。PIM には、PIM 希薄モー ド （PIM-SM）、PIM 稠密モー ド （PIM-DM）、 および PIM 稠密 希薄モー ド （PIM-SDM） があ り ます。 こ の機能には、IP Services フ ィ ーチ ャ セ ッ ト が必要です。
• DVMRP （Distance Vector Multicast Routing Protocol） ト ン ネ リ ン グに よ り 、 マルチキ ャ ス ト 非対 応のネ ッ ト ワー ク を経由 し て マルチキ ャ ス ト 対応の 2 つのネ ッ ト ワー ク が相互接続 さ れます。こ の 機能には、IP Services フ ィ ーチ ャセ ッ ト が必要です。
• フ ォ ールバ ッ ク ブ リ ッ ジ ン グに よ り 、 複数の VLAN 間で非 IP ト ラ フ ィ ッ ク が転送 さ れます。 こ の 機能には、IP Services フ ィ ーチ ャ セ ッ ト が必要です。
カ テ ゴ リ 機能 と 利点
管理性
管理機能 VBS は、1 つのオブ ジ ェ ク ト と し て管理 さ れ、 単一の IP ア ド レ ス を持ち ます。 主な管理 および制御機能は次の と お り です。
• Cisco IOS ソ フ ト ウ ェ ア CLI のサポー ト に よ り 、 すべての Cisco ルー タ と Cisco Catalyst デス ク ト ッ プ ス イ ッ チ で、 共通のユーザ イ ン タ ー フ ェ イ スお よび コ マ ン ド セ ッ ト を使用で き ます。
• ア ク セス、 ルーテ ィ ン グ、 および VLAN 導入用のス イ ッ チ ン グデー タ ベース マネージ ャ テ ン プ レ ー ト に よ り 、管理者は展開に固有の要件に基づいて目的の機能に最大限の メ モ リ を容易に割 り 当 て る こ と がで き ます。
• GOLD（Generic On-Line Diagnostic） に よ り 、 ハー ド ウ ェ ア コ ンポーネ ン ト の状態が検査 さ れ、 シ ス テムのデー タ プ レーン と コ ン ト ロ ール プ レ ーンが適切に動作 し てい るかど う かが実行時 と ブー ト 時に検証 さ れます。
• Cisco IOS EEM に よ り 、 処理を自動実行する ト リ ガーポ イ ン ト を特定のイ ベ ン ト に対 し て設定で き ます。 こ れに よ り 、 ネ ッ ト ワー ク 管理を自動化で き ます。
• VRF（VPN Routing/Forwarding）Lite に よ り 、サービ ス プ ロバイ ダーは IP ア ド レ ス を オーバー ラ ッ プ さ せて 2 つ以上の VPN をサポー ト で き ます。
• ロー カルプ ロキシ ARP （Address Resolution Protocol） と プ ラ イ ベー ト VLAN エ ッ ジの連携動作 に よ り 、 ブ ロー ド キ ャ ス ト を最小限に抑えて、 使用可能な帯域幅を最大限に確保 し ます。
• VLAN1 最小化に よ り 、VLAN1 を個々の VLAN ト ラ ン ク に対 し て無効に設定する こ と がで き ます。
• Cisco VBS テ ク ノ ロ ジー と ス マー トマルチキ ャ ス ト 機能に よ り 、Cisco Catalyst Blade Switch 3130 では、 デー タパケ ッ ト をバ ッ ク プ レ ーン に一度だけ配置す る こ と で、 ビ デオ な どのマルチキ ャ ス トデー タス ト リ ームの効率を向上 さ せ、 よ り 多 く を扱え る よ う に し ます。
• IPv4 お よび IPv6 MLD（Multicast Listener Discovery）v1 お よび v2 ス ヌ ーピ ン グ用の IGMP ス ヌ ー ピ ン グに よ り 、 マルチキ ャ ス ト ス ト リ ームへの ク ラ イ ア ン ト の迅速な加入 と 脱退を可能に し 、 帯 域幅を大量消費する ビデオ ト ラ フ ィ ッ ク を要求元に限定 し て配信 し ます。
• MVR（Multicast VLAN Registration） に よ り 、 マルチキ ャ ス ト VLAN にマルチキ ャ ス トス ト リ ーム を継続的に送信する一方で、 それ ら のス ト リ ームを加入者 VLAN か ら 切 り 離す こ と で、 帯域幅 と セ キ ュ リ テ ィ を維持 し ます。
• ポー ト ご と のブ ロー ド キ ャ ス ト 、 マルチキ ャ ス ト 、 お よびユニキ ャ ス ト のス ト ーム制御に よ り 、 エ ン ド ス テーシ ョ ンの障害に よ っ て シ ス テム全体のパ フ ォ ーマ ン スが低下する こ と を防ぎ ます。
• Cisco VTP （VLAN Trunking Protocol） に よ り 、 ス イ ッ チ全体でダ イ ナ ミ ッ ク VLAN と ダ イ ナ ミ ッ ク ト ラ ン ク の設定をサポー ト し ます。
• リ モー ト ス イ ッ チ ド ポー ト アナ ラ イザ （RSPAN） を使用する と 、管理者はレ イヤ 2 ス イ ッ チ ネ ッ ト ワー ク 上のポー ト を、同 じ ネ ッ ト ワー ク 上の他のス イ ッ チか ら リ モー ト で監視する こ と がで き ま す。
• 組み込み RMON （Remote Monitoring） ソ フ ト ウ ェ ア エージ ェ ン ト が 4 つの RMON グループ （履 歴、 統計、 ア ラ ーム、 お よび イ ベン ト ） をサポー ト し 、 ト ラ フ ィ ッ ク 管理、 モ ニ タ リ ン グ、 および 分析を強化 し ます。
• レ イヤ 2 traceroute で、 パケ ッ ト が送信元か ら 宛先ま で到達する ま での物理パス を突き止める こ と がで き ます。 この情報は、 ト ラ ブルシ ュ ーテ ィ ン グに役立ち ます。
• TFTP（Trivial File Transfer Protocol） を使用 し て中央ロ ケーシ ョ ンか ら ダウ ン ロー ド する こ と で、
ソ フ ト ウ ェ ア ア ッ プ グ レ ー ド の管理 コ ス ト が削減 さ れます。
• NTP（Network Timing Protocol） に よ り 、 イ ン ト ラ ネ ッ ト 内のすべてのス イ ッ チに対 し て、 正確で 一貫 し た タ イ ムス タ ン プが提供 さ れます。
• 各ポー ト のマルチ フ ァ ン ク シ ョ ン LED に よ っ てポー ト のス テー タ スが示 さ れます。
• ジ ャ ンボフ レーム （9,216 バイ ト ） を使用 し て、 非常に大き な フ レームを必要 と する高度なデー タ およびビデオア プ リ ケーシ ョ ン に対応で き ます。
• SNMP v1、v2c、 お よび v3 と Telnet イ ン タ ー フ ェ イ スのサポー ト に よ り 、 包括的な イ ンバン ド 管 理が実現 し ます。 ま た、CLI ベースの管理 コ ン ソ ールを使用する こ と で、 詳細な アウ ト オ ブバン ド 管理を実施で き ます。
• Cisco Discovery Protocol バージ ョ ン 1 お よび 2 に よ り 、 ネ ッ ト ワー ク 管理ス テーシ ョ ンの自動ス イ ッ チ検出機能が有効にな り ます。
Cisco Device Manager
• Cisco Device Manager を使用する と 、Web ブ ラ ウザか ら ス イ ッ チの初期設定を簡単に行 う こ と が で き ます。
• Web イ ン タ ー フ ェ イ ス を使用する こ と で、 スキルが未熟な ス タ ッ フ で も 、 ス イ ッ チの設定を すば や く 簡単に実行で き ます。 これに よ り 、 導入 コ ス ト が削減 さ れます。
カ テ ゴ リ 機能 と 利点
製品仕様
表 2 にハー ド ウ ェ ア仕様、 表 3 に管理 と 標準のサポー ト 、 表 4 に安全性および適合規格を示 し ます。
Cisco Network Assistant
Cisco Network Assistant は、 中小規模のデー タ セ ン タ ーのサーバ管理者を対象に設計 さ れた、PC ベースの管理ア プ リ ケーシ ョ ン です。中央集中型の管理および設定機能を備え ています。 直感的な GUI を使用 し て、 シ ス コ のス イ ッ チやルー タ に以下のよ う な一般的 なサービ ス を簡単に適用で き ます。
• 設定管理
• ト ラ ブルシ ュ ーテ ィ ン グア ド バイ ス
• イ ン ベ ン ト リ レ ポー ト
• イ ベン ト 通知
• ネ ッ ト ワー ク セキ ュ リ テ ィ 設定
• パスワー ド 同期
• ド ラ ッ グア ン ド ド ロ ッ プ に よ る Cisco IOS ソ フ ト ウ ェ ア ア ッ プグ レー ド
• ワ イヤレ スセキ ュ リ テ ィ
Cisco Network Assistant の詳細については、http://www.cisco.com/jp/go/cna/ を参照 し て く だ さ い。
CiscoWorks L M S （L A N Management Solution）
CiscoWorks LMS は、 シ ス コ ネ ッ ト ワー ク の設定、 管理、 モニ タ リ ング、 および ト ラ ブ ルシ ュ ーテ ィ ング を簡素化する、 強力な管理ツール ス イ ー ト です。 こ れら の機能を ワー ル ド ク ラ スの ソ リ ュ ーシ ョ ン に統合する こ と で、 運用ス タ ッ フ の精度 と 効率を高める と と も に、 ネ ッ ト ワー ク 全体のア ベ イ ラ ビ リ テ ィ を 向上 さ せま す。CiscoWorks LMS は Cisco Catalyst Blade Switch 3130 のほかに も 400 種類を超え るデバイ ス をサポー ト し 、 以下の利点を も た ら し ます。
• ネ ッ ト ワー ク 検出、 ト ポロ ジビ ュ ー、 エ ン ド ス テーシ ョ ン追跡、 および VLAN 管理
• デバイ ス固有のベス ト プ ラ ク テ ィ ス テ ン プ レー ト を容易に展開で き る、 ネ ッ ト ワー ク 障害の リ ア ル タ イ ム分析
• ハー ド ウ ェ アおよび ソ フ ト ウ ェ アコ ンポーネ ン ト の管理、 中央集中型ツール、 お よび Syslog モ ニ タ リ ン グ
• ネ ッ ト ワー ク の応答時間 と アベ イ ラ ビ リ テ ィ のモ ニ タ リ ン グおよび追跡
• デバイ ス、 リ ン ク 、 およびポー ト ト ラ フ ィ ッ ク の リ アル タ イ ム管理、 分析、 お よび報告 CiscoWorks LMS の詳細 に つ い て は、http://www.cisco.com/web/JP/product/hs/netmgt/
cw2000/lanm/ を参照 し て く だ さ い。
カ テ ゴ リ 機能 と 利点
表 2. ハー ド ウ ェ アの仕様
項目 仕様
パフ ォ ーマ ン ス • 最大 128 Gbps のス イ ッ チ ン グフ ァ ブ リ ッ ク
• 最大転送レ ー ト （64 バイ ト パケ ッ ト ） ：59.2 百万パケ ッ ト/秒 （Mpps）
• 256 MB DDR SDRAM および 64 MB フ ラ ッ シ ュ メ モ リ
• 最大伝送ユニ ッ ト （MTU） ：9,018 バイ ト （ジ ャ ン ボ フ レーム）
• MAC、 ルーテ ィ ン グ、 セキ ュ リ テ ィ 、 および QoS スケー ラ ビ リ テ ィ の値は、 ス イ ッ チで使 用する テ ン プ レー ト の タ イ プに よ っ て異な り ます。
デ フ ォ ル ト テ ン プ レー ト
ア ク セス テ ン プ レー ト
VLAN テ ン プ レー ト
ルー テ ィ ン グ テ ン プ レー ト MAC ア ド レ
ス数
6K 4K 12K 3K
IGMP グ ル ー プ ルー ト 数 と マ ル チ キ ャ ス ト ルー ト 数
1K 1K 1K 1K
ユ ニ キ ャ ス ト ルー ト 数
8K 6K 0 11K
直接接続 さ れ る ホス ト 数
6K 4K 0 3K
間接ルー ト 数 2K 2K 0 8K
セ キ ュ リ テ ィ ア ク セ ス コ ン ト ロール エ ン ト リ （ACE） 数
1K 2K 1K 1K
QoS ACE 数 0.5K 0.5K 0.5K 0.5K
PBR ACE 数 0 0.5K 0 0.5K
コ ネ ク タ お よび ケーブル接続
SKU 1：Cisco Catalyst Blade Switch 3130G
• 最大 8 つのギガ ビ ッ ト イ ーサネ ッ ト ア ッ プ リ ン クポー ト をサポー ト ：10/100/1000BASE-T ポー ト Þ 4、SFP ベースギガ ビ ッ トポー ト Þ 4（X2 ス ロ ッ ト で Cisco TwinGig コ ンバー タ モ ジ ュ ールを使用）
SKU 2：Cisco Catalyst Blade Switch 3130X
• 最大 4 つの 10/100/1000BASE-T ポー ト と 2 つの X2 ベース 10 ギガ ビ ッ ト ポー ト をサポー ト
• SFP / X2 ケージは、 シ ス コ 製 SFP / X2 モ ジ ュ ールのみをサポー ト 両方の SKU に共通
• 外部 10/100/1000BASE-T ポー ト × 4
• 管理 コ ン ソ ール ポー ト ：RJ-45/DB9 ケーブル （PC 接続用）
• 高速ス タ ッ クコ ネ ク タ× 2 消費電力
12 V @ 6.25A （75 W） （最大）
イ ン ジケー タ 前面プ レー ト に合計 19 個の LED
• o ア ッ プ リ ン ク ポー ト ス テー タ ス用 LED × 12
• o ス イ ッ チ ス テー タ ス用 LED × 5
• o Dell 独自の LED × 2 寸法（長 さ × 幅
× 高 さ ）
24.8 × 2.9 × 23.1 cm
重量 約 1.8 kg （約 4 ポン ド ） 環境条件 • 動作温度 ：0 ～ 40℃
• 保管温度 ：-25 ～ 70℃
• 動作相対湿度 ：10 ～ 85%（結露 し ない こ と ）
• 保管相対湿度 ：5 ～ 95%（結露 し ない こ と ） 予測 さ れる平均
故 障 間 隔
（MTBF）
約 390,000 時間
表 3. 管理および規格のサポー ト
表 4. 安全性および適合規格
項目 仕様
MIB のサポー ト • BRIDGE-MIB
• CISCO-CDP-MIB
• CISCO-CLUSTER-MIB
• CISCO-CONFIG-MAN-MIB
• CISCO-ENTITY-FRU-CONTROL-MIB
• CISCO-ENVMON-MIB
• CISCO-FLASH-MIB
• CISCO-FTP-CLIENT-MIB
• CISCO-HSRP-MIB
• CISCO-HSRP-EXT-MIB
• CISCO-IGMP-FILTER-MIB
• CISCO-IMAGE-MIB
• CISCO-IP-STAT-MIB
• CISCO-L2L3-INTERFACE-CONFIG-MIB
• CISCO-POE-EXTENSIONS-MIB
• CISCO-MAC-NOTIFICATION-MIB
• CISCO-MEMORY-POOL-MIB
• CISCO-PAGP-MIB
• CISCO-PING-MIB
• CISCO-PROCESS-MIB
• CISCO-RTTMON-MIB
• CISCO-STP-EXTENSIONS-MIB
• CISCO-SYSLOG-MIB
• CISCO-TCP-MIB
• CISCO-VLAN-IFTABLE-RELATIONSHIP- MIB
• CISCO-VLAN-MEMBERSHIP-MIB
• CISCO-VTP-MIB
• ENTITY-MIB
• ETHERLIKE-MIB
• IF-MIB
• IGMP-MIB
• IPMROUTE-MIB
• OLD-CISCO-CHASSIS-MIB
• OLD-CISCO-FLASH-MIB
• OLD-CISCO-INTERFACES-MIB
• OLD-CISCO-IP-MIB
• OLD-CISCO-SYS-MIB
• OLD-CISCO-TCP-MIB
• OLD-CISCO-TS-MIB
• OSPF-MIB（RFC 1253）
• PIM-MIB
• RFC1213-MIB
• RFC1253-MIB
• RMON-MIB
• RMON2-MIB
• SNMP-FRAMEWORK-MIB
• SNMP-MPD-MIB
• SNMP-NOTIFICATION-MIB
• SNMP-TARGET-MIB
• SNMPv2-MIB
• TCP-MIB
• UDP-MIB
規格 • IEEE 802.1s
• IEEE 802.1w
• IEEE 802.1x
• IEEE 802.3ad
• IEEE 802.3x 全二重 （10BASE-T、100BASE-TX、 お よび 1000BASE-T ポー ト ）
• IEEE 802.1D スパニ ン グ ツ リ ー プ ロ ト コ ル
• IEEE 802.1p CoS 分類
• IEEE 802.1Q VLAN
• IEEE 802.3 10BASE-T 仕様
• IEEE 802.3u 100BASE-TX 仕様
• IEEE 802.3ab 1000BASE-T 仕様
• IEEE 802.3z 1000BASE-X 仕様
• 1000BASE-SX
• 1000BASE-LX/LH
• 10GBASE-SR
• 10GBASE-LRM
• 10GBASE-CX4
• RMON I および II 規格
• SNMPv1、SNMPv2c、 お よび SNMPv3
項目 仕様
安全性認定 • UL/CUL 認定 （UL/CSA 60950-1）
• TUV Bauart （EN 60950-1）
• CB レ ポー ト および認定 （IEC 60950-1、 国別の変更事項を含む）
• CE マーキン グ
サービ スおよびサポー ト
シ ス コ は TCO の削減に取 り 組んでいます。 テ ク ニ カル サポー ト サービ ス を通 じ て、 シ ス コ 製品の効率的な運用 と ハイ アベ イ ラ ビ リ テ ィ の維持、最新のシス テム ソ フ ト ウ ェ アの活用を 支援 し ます。 表 5 に、 シ ス コ から 直接、 あるいは販売代理店を通 じ てご利用いただけるサー ビ ス と サポー ト を示 し ます。
表 5. サービ ス と サポー ト
発注情報
表 6 に発注情報を示 し ます。
表 6. 発注情報
電磁適合性認定 • FCC Part 15 ク ラ ス A
• EN 55022B ク ラ ス A（CISPR22 ク ラ ス A）
• EN55024 （CISPR24）
• VCCI ク ラ ス A
• AS/NZS CISPR22 Class A
• MIC
• 中国 EMC 要件
• GOST
電気通信 CLEI コ ー ド
保証 90 日間
テ ク ニ カ ル サポー ト サー
ビ ス 内容 利点
Cisco SMARTnet® • Cisco IOS ソ フ ト ウ ェ アア ッ プデー ト へのア ク セ ス
• テ ク ニ カル サポー ト ツールおよびレ ポジ ト リ への Web ア ク セ ス
• Cisco TAC （Technical Assistance Center）に よ る 24 時間の電話サポー ト
• ハー ド ウ ェ アの迅速な交換
• 信頼性の高い日常的サポー ト に よ り 、 ネ ッ ト ワー ク のダウ ン タ イ ム を最小限 に抑え、 ク リ テ ィ カ ルなネ ッ ト ワー ク の問題を迅速に解決
• シ ス コ のネ ッ ト ワーキ ン グ技術者 と 専 門知識を利用 し て TCO を削減
• パ ッ チお よび新機能を提供する Cisco IOS ソ フ ト ウ ェ アア ッ プ デ ー ト に よ り 、 ネ ッ ト ワー ク への投資を保護
製品番号 説明
ス イ ッ チ
WS-CBS3130G-S Cisco Catalyst Blade Switch 3130G for Dell M1000e、IP Base WS-CBS3130X-S Cisco Catalyst Blade Switch 3130X for Dell M1000e、IP Base ア ッ プグ レー ド ラ イ セ ン ス
3130-IPS-LIC Cisco Catalyst Blade Switch 3130 のソ フ ト ウ ェ ア を IP Services にア ッ プグ レー ド する ラ イ セ ン ス
3130-AISK9-LIC Cisco Catalyst Blade Switch 3130 の ソ フ ト ウ ェ ア を Advanced IP Services にア ッ プグ レー ド する ラ イ セ ン ス
SFP モ ジ ュ ール
GLC-LH-SM= ギガ ビ ッ ト イ ーサネ ッ ト SFP、LC コ ネ ク タ 、 長波長/ロ ン グホール ト ラ ン シーバ （シ ン グル モー ド ）
GLC-T= ギガ ビ ッ ト イ ーサネ ッ ト SFP、RJ45 銅線
GLC-SX-MM= ギガ ビ ッ ト イ ーサネ ッ ト SFP、LC コ ネ ク タ 、 短波長 ト ラ ン シーバ （マルチ モー ド ）
Cisco TwinGig コ ンバー タ モ ジ ュ ール
CVR-X2SFP TwinGig コ ンバー タ モ ジ ュ ール
項目 仕様
シスコシステムズ合同会社
©2008 Cisco Systems, Inc. All rights reserved.
Cisco、Cisco Systems、 およびCisco Systemsロゴは、Cisco Systems, Inc.またはその関連会社の米国およびその他の一定の国における登録商標または商標です。
本書類またはウェブサイトに掲載されているその他の商標はそれぞれの権利者の財産です。
「パートナー」 または 「partner」 という用語の使用はCiscoと他社との間のパートナーシップ関係を意味するものではありません。 （0805R）
この資料に記載された仕様は予告なく変更する場合があります。
お問い合せ先
関連情報
シ ス コ 製品についての情報は、 下記にお問い合わせ く だ さ い。
• 米国および カ ナダ ： 800 553-6387 （フ リ ー ダ イヤル）
• ヨ ーロ ッ パ ： 32 2 778 4242
• オース ト ラ リ ア ： 612 9935 4107
• その他 ： 408 526-7209
• http://www.cisco.com
Dell M1000e の詳細については、 http://www.dell.com を参照 し て く だ さ い。
X2 モ ジ ュ ール
X2-10GB-CX4= 10GBASE-CX4 X2 モ ジ ュ ール X2-10GB-SR= 10GBASE-SR X2 モ ジ ュ ール X2-10GB-LRM= 10GBASE-LRM X2 モ ジ ュ ール Cisco SMARTnet オプ シ ョ ン
CON-SNT-CBS3130G Cisco SMARTnet （1日 8 時間、 週 5 日受付。 翌営業日 [NBD] ハー ド ウ ェ ア 交換）
CON-SNTE-CBS3130G Cisco SMARTnet（1日 8 時間、週 5 日間受付。4 時間以内ハー ド ウ ェ ア交換）
CON-SNTP-CBS3130G Cisco SMARTnet（1日 8 時間、週 5 日間受付。4 時間以内ハー ド ウ ェ ア交換）
CON-S2P-CBS3130G Cisco SMARTnet（1日 8 時間、週 5 日間受付。2 時間以内ハー ド ウ ェ ア交換）
CON-SNT-CBS3130X Cisco SMARTnet （1日 8 時間、 週 5 日受付。 翌営業日 [NBD] ハー ド ウ ェ ア 交換）
CON-SNTE-CBS3130X Cisco SMARTnet（1日 8 時間、週 5 日間受付。4 時間以内ハー ド ウ ェ ア交換）
CON-SNTP-CBS3130X Cisco SMARTnet（1日 8 時間、週 5 日間受付。4 時間以内ハー ド ウ ェ ア交換）
CON-S2P-CBS3130X Cisco SMARTnet（1日 8 時間、週 5 日間受付。2 時間以内ハー ド ウ ェ ア交換）
製品番号 説明
