• 検索結果がありません。

高機能熱間圧延製品開発のための温度-変形-材質連成解析シミュレータの開発

N/A
N/A
Protected

Academic year: 2021

シェア "高機能熱間圧延製品開発のための温度-変形-材質連成解析シミュレータの開発"

Copied!
7
0
0

読み込み中.... (全文を見る)

全文

(1)

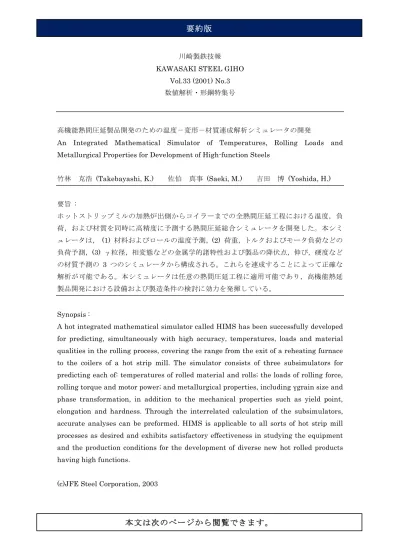

川崎製鉄技報

KAWASAKI STEEL GIHO

Vol.33 (2001) No.3

数値解析・形鋼特集号

高機能熱間圧延製品開発のための温度-変形-材質連成解析シミュレータの開発

An Integrated Mathematical Simulator of Temperatures, Rolling Loads and

Metallurgical Properties for Development of High-function Steels

竹林 克浩

(Takebayashi, K.) 佐伯 真事 (Saeki, M.) 吉田 博 (Yoshida, H.)

要旨

:

ホットストリップミルの加熱炉出側からコイラーまでの全熱間圧延工程における温度,負

荷,および材質を同時に高精度に予測する熱間圧延総合シミュレータを開発した。本シミ

ュレータは,

(1) 材料およびロールの温度予測,(2) 荷重,トルクおよびモータ負荷などの

負荷予測,

(3) γ粒径,相変態などの金属学的諸特性および製品の降伏点,伸び,硬度など

の材質予測の

3 つのシミュレータから構成される。これらを連成することによって正確な

解析が可能である。本シミュレータは任意の熱間圧延工程に適用可能であり,高機能熱延

製品開発における設備および製造条件の検討に効力を発揮している。

Synopsis :

A hot integrated mathematical simulator called HIMS has been successfully developed

for predicting, simultaneously with high accuracy, temperatures, loads and material

qualities in the rolling process, covering the range from the exit of a reheating furnace

to the coilers of a hot strip mill. The simulator consists of three subsimulators for

predicting each of: temperatures of rolled material and rolls; the loads of rolling force,

rolling torque and motor power; and metallurgical properties, including γgrain size and

phase transformation, in addition to the mechanical properties such as yield point,

elongation and hardness. Through the interrelated calculation of the subsimulators,

accurate analyses can be preformed. HIMS is applicable to all sorts of hot strip mill

processes as desired and exhibits satisfactory effectiveness in studying the equipment

and the production conditions for the development of diverse new hot rolled products

having high functions.

(c)JFE Steel Corporation, 2003

本文は次のページか ら閲覧できま す。

(2)

高機能熱間圧延製品開発のための

温度一変形一 材質連成解析シミュレータの開発

川崎製鉄技報

33 (2001) 3,122_127 A皿Inte事ate

d Ma

血ematica1Simu1ator ofTempera血res,Ro11ing Loaas and Meta11urgica1Proper hes for Deve1opme11t of Hi室h一血nc廿on Stee1s   竹林 K日tsuhiro Takeb刮yashi 拙術研究所 加工・制 御研究部門 主仔研究 員(1採長)   佐伯 真事  Makoto  Saeki 水島製鉄所 管理部商 品杖術室 主査1部長 補〕   吉田 博  Hiroshi Yoshid ○閉地球環境産業披術研 究機構 地球環境産集 枝術研究所研佛企1唖i部 先導研究調査室 主■陣 榔長〕 ・]二博

要旨

 ホットストリッブミルの加熱炉出側からコイラーまでの全熱間圧 延工程における温度,負荷,および材質を同時に高精度に予測する 熱間圧延総合シミュレータを開発した 。本シミュレータは.(1)材 料および ロールの温度予測,(2)荷重,トルクおよびモータ負荷な どの貨荷予測,(3)ヅ粒径,桐変態などの金属学的諮特性および製 品の降伏点,側1び,硬度などの材質予測の3つのシミュレータから 構成される 。これらを連成することによって正確な解析が可能であ る。 本シミュレータは任意の熱間圧延工程に適刷可能であり ,高機 能熱鉦製品開発における設嚇および製造条作の検討に効力を発揮し ている。 Synopsis: A hot integrated mathematical simu1ator ca1led HIMS has been successfuny developed for predicting ,simltaneously with high accuracy,temperatures ,loads and material qualities in the rolling process,covering the range 廿om the exit of a reheating fumace to the coilers of a hot strip mill.The simulator consists ofthree subsimulators for predicting each of: t.mp。。。t。・…f・・ll・dm・t・・i・1・・d・・ll・;th・1・・d・・f・・lli・gf・… ,・・ni・gt・・q・…d命・t・・P・w・・;・・dm・肱11・・gi・・l P。。p。・O・・,i・・1・di・帥9・・i・・i・…dph…位…f・m・ti・・,i・・ddih・・t・th・m・・ h・・i・・lp・・p・・ti・・…h・・yi・ldp・i・む 。1。。g.ti・…dh・・d・… .Th…ghth・i・t・…1・t・d・・1・・1・ti…fth…b・im・1・t・・・・・・・…t・…ly・・・… b・p・・f・・m・d H1MSi。。pPli・・bl・t・・ll…t・・fh・t・t・ipmillp・・・・・・・…d・・i・・d・・d・・hibit… h・f・・t・・y・ff・・h・・・…i・・t・d畑gth・ 。q.ipm。・t・・dth・p・・d・・ti・・…diti…f・・th・d…1・pm・・t・fdi・・・・…wh・t・・n・dp・・d・・t・h・・i・ghigh血・・ti・…

1緒  言

 近年,熱間圧延によって製造される製品や素材には板厚や形状な どの寸法精度だけでなく ,高機能特性を1寸加するために厳密かつ高 度な圧延 ・温度条件が要求されるようになってきた 二これら新機能 材料は ,従来研究所において基本的な製造条件を決定した後に,実 機における製造確性実験を経て工程化されてきた 。しかしながら , 特に新プ ロセスをともなう材料の閥発や ,材料開発の迅速化という 観点から,製造工程における圧延現象や金属学的特性を精度よく予 測し.プロセスに反映させることが重要となってきた二  熱間圧延時の現象を予測するモデルとしては ,材料温度]’〕・ ロー ル温度割・ 圧延魚荷』1・ 材質ト1〕のそれぞれ単体を予測対象として多 辛平成13年5月10日原稿受吋 くの研究結果が報告されている。しかし .材料 ・ロールの温度推移 を予測するモデル1温度シミュレータ〕 ,荷重 ・トルクなどの圧延 負荷を予測するモデル(圧延シミュレータ) ,材料の再結晶、回復。 粒成長 ,相変態などの金属学的諸特性を定量化して製晶の伸び,強 度, 硬度などの材質を予測するモデル(材質シミュレータ)は,そ れぞれ独立しているものではなく ,F壇.1に示すように相互関係を もっている 。たとえば,圧延中の材料温度は圧延荷重の影響を受け, 逆に圧延荷重は材料温度の影響を受ける ヨしたがって.温度 ・圧延 負荷 ・金属学的諾特性を計算により精度よく予測するには.これら のモデルは連成して同時に計算されるべきである。  これらのモデルを連成させた結果として .たとえば ,材料温度モ デルとロール温度モデルと達成した計算結果副. 材料温度モデルと 材質モデルとを連成した計算結果{・lo〕、材料 ・ロール温度モデルと 材質モデルとを連成した計算結栗11〕などが報告されている。さらに , Beymnらは厚板ミルを対象として .材料温度 ・圧延負荷 ・材質を 一20一

(3)

高機能熱間圧延製品開発のための温度一変形一材質遵成解析シミュレータの開発 123 Tempera血re simu1ator く田〕Tempcr刮ture of rol1ed materi日1s {b〕Tempcr司血rE0f rons (1〕,(4)       (a〕 ROlli咽;imu1帥Or (1〕Rol]ing for〔e (2〕Romn畠torque (3〕MotorPower (4〕D巳form齪tion祀sis血nce (5〕St齪in distri1]ution in  thickness direction {5〕 (D.OI〕 (^)   {n〕 MEtonur鰍slmu1呂tor (1〕ygrainsize  〔reCrySt田1−i1齪tiO而 ,  rEstoration .9rain厘I’owth〕 (1I)Pllase t冊nsfo『mation (m〕M巳chmical pm岬1ie昌  (YS,TS .E1.Hv〕 Fig .1 Interrelation among v副rious simu1與tors 同時に解析した結累 1勘(ロール温度解析は含まれていない)を報告 している。しかし,ホ ットストリッ プミルを対象とした温度 ・圧 延・材質をすべて予測できるモデル ,すなわち総合シミュレータは まだ開発されていない。  そこで,温度 ・圧延 ・材質の各シミュレータに連成関係をもたせ ながら ,加熱炉〃1側からコイラーまでの熱間圧延工程全f本を計算対 象とする熱間圧延総合シミュレータ(HIMS=hot integrated mathe− m田ticalsimulator)を開発した 。

2 総合シミュレータの概要

 解析の対象は既設 、仮想を問わず任意の熱間圧延プロセスである。 また、材料の解析対象位置は幅方向における中央部の板厚方向全域 であり ,長手方向位置は価意である。 2.

1計算の全体の流れ

開発した総合シミュレータの全体の流れをFig.2に示す竈まず, S胞rt 成分 ,鋼種,ミル寸法,圧延 ・冷却条件.および加熱炉川則での材 料の断面寸法 ・温度 ・初期のオーステナイト(ア)粒径などを入力 し, 各代表区闇での材料速度 ・通過時間 ・板厚方向要素分割,およ ぴ圧延時のロール半径方向要素分割などを計算する。次に.加熱炉 出側から仕上ミル出側までの材料の温度 ・ア粒径 ・桐変態の推移, 圧延時の圧延負荷およびロール温度推移を計算する 。さらに,ホ ッ トラン冷却テープル上の材料の温度 ・宇粒径 ・相変態,および巻き 取り後の材料の温度 ・相変態の推移を計算する 。最後に.巻き取り 後に材料断面内(板厚方向)すべてで変態が終了した時点で室溜に おける製品の材質(降伏応力YS,引張強度TS,伸びEl,硬度Hv) を計算する。 2,

2解析手法の概要

 本シミュレータで用いる主な解析手法を以下に示す。   2.2.1材料 ・ロール温度の計算  材料内での熱移動は板厚方向にのみ ,ロール内での熱移動は半径 方向にのみ生じると仮定すると .次の非定常1次元の熱伝導方稚式 が導かれる。  材料内: 壬(ル

票)・け・(筈)

・・ ロール内: 嘉(ル箒)・÷(ル幕)一…(箒) ・・ また,境界条作として次式が成立する。 人(芸) 篶一

私(H川

・・ D前ainput

(燃滋薫議和)

・(1〕 ・・ (2) ・・ (3) C且1cu1田tionofil1趾ial condition

(燃1鰍1慧燃燃謡鴛

i割 ここで.エ,71板厚方巾,半径方向座際,え:熱f云導度,グ単位休 積・ 単伽時間あたりの加工または変態発熱憂,g:密度 ,T:温度.

ポ時間

,C:比熱.H、:勲伝達係数,”、:境界に垂直な座標。 丁別、皿:雰囲気または相手材温度,qf:摩擦による単位表面禎 ・単位 時間あたりの発熱量、添字 S:境界を意昧する添字  方程式(1)∼(3)を陰解差分法(CrankNicolson法)旧〕で解き ,材 料・ ロールの温度を求める。なお ,圧延ロールバイト内で材料の速 度および厚み減少率は板厚方向に一定と仮定する。Fig.3に圧延巾 の要素分割の模式図を示す 。討算時間節約のため .断面分割は表面 で細かく .l1寺間分割(図の破線に相当)は急冷時に短くなるように 工夫している。 lE xitof reh田t1ng∼mace】 lFini冒hErromngl .Temper虹ures of ro11巴 d m趾巴ria1md ro11 ・Rollin匡1oads ,defon皿atio皿res昔st刮nce ,etc ・ア9冊in size ,Ph窩s巳trmsform劃tion ,巴tc 【Cooling to1】lE】 ・Strip tempe冊ture 一コ・911ain si!e目nd phase transformotion 【Coi1Er】 ・Strip tempemtur已 一ph船E transformヨtion 【Room temper虹ure】 ・Mech纈nic刮1proP舳ies (YS,TS,El.Hv〕 End Fig .2 Whole s1mu1日tion刮ow of the hot integrated math ematical     SimulatOr 一21一    Descaleror    strip coolant       : Work roll         ’…一ヌ霧■’ ’’ ……■■一’’

1・111……

.. 、..1 ... j..1 .] .... .し .. .」 .、 j. 上. し、Lし1」」.土; 」、.、..し....1 、.. ユ..、..し 、、..       ’r         Roll.dmat虐。i.1  

一 →

Fig.3 Schematic diagram of elementa−divis1on during ro11ing 川崎製鉄技報Vol.33No.32001

(4)

124 高機能熱間圧延製晶開発のための温度一変形一材質連成解析シミュレータの開発 Start Yes         No Ju昌t a丘er rolling? YEs Dynamic rec可s舳mzatio日occuredP No 9 昌 ← C副1cu htion ofs垣tic rec町s血mzation C記culatim of dymmica11y re岬stam竈ed畑nsiz巴 Recrys胞11izat…on衙n…s hcd∼ No Yes       Ca1culation of C目1・・1・tim独閉i・g・・wth  …t胴tb・       Time Fな5SchematicTrrdiagrams;EpBandMrepresentferrite ,     pear1ite,b副inite md martens1te ,respectively,md sub−     schpts s and f represent start and丘nish of phase tr副nホ    formahon,respective−y Calcu−atio皿of  me副m副ustenite即oin siz巴 950 End Fig .4 Flow chart for calcuhtingアgrain size   2.2.2 圧延時の負荷,平均変形抵抗の計算  圧延時の荷重 ・トルク ・消費動力の計算にはロール接触孤内です べりと固着の両省を考慮した玉野の混合摩擦圧延理論1切 を用い乱 平均変形抵抗の計算には粗圧延時には美坂の式15〕 を, 仕上圧延時に は累積ひずみ ・成分硬化 ・動的軟化 ・相変態軟化を考慮した吉田の 式1制 を用いる 。   2.2.3圧廷時の板厚方向ひずみ分布の計算  再結晶 ・粒成長に大きな影響を及ぼす圧延中に受けるひずみ(相 当塑性ひずみ)は ,板厚方向で異なり ,表面は中心よりも犬きなひ ずみとなる 。圧延時の板厚方向ひずみ分布式として,(4)一(7)式を 用いる。 ら一・(芸ア

・…(筈)

・・ ・一 凪(基)物 ・ぺ・・ Bl=0.18381+O .34435〃十1.4086〃2・・ ・・ (4) ・(5) ・(6)     B。;0.076669−2 .0566’1+2 .1128〆 ・………・(の ここで ,ツ:板厚中心からの距離,5、:板厚方向ツ位置における相当 ひずみ ,H:入側板厚.〃1 出側板厚.’1:摩擦係数,R:ロール半 径, 7、:圧下率 (4)一(7)式は剛塑性FEMによる圧延時の材料変形解析結果1〒〕 を数 式化したものであり,その適用範囲はH/2沢=0.02−0−25,r、:0.2 出0.5,〃10.25−O.55である。   2.2.4 y粒径の計貝  ア粒径変化を引き起こす素過程は動的再結晶 ・静的再結晶 ・回 復・ 粒成長である。これらの素過程を表す数式モデルとしてSell一 趾Sらの基礎式訓の係数を修正したものを用いる。1勘  ア粒径討算の流れ図をFig .4に示す。圧延条件(ひずみ。ひずみ 川崎製鉄技報Vo一.33No.32001 F1g .6 0 900

宕 鶉 雷850 ; 800    800         850         900         950         C副1culated FDT(oC〕 Comparison be−ween ca1cu1副ted a皿d measured五nis her delivery temperatures 速度,平均圧延温度)と圧延後の温度推移から宇粒径の推移を蕎十算 する。   2.2.5 相変態の計算  各相の変態開始と終了の等温変態曲線を化学成分 ・粒径をパラメ ータとする関数でFig.5に示すように近似し ,これらの等温変態 曲線を利用して任意の冷却曲線に対する変態挙動を計算する手法1則 を用いる。   2.2.6 材質の計算  室温における製晶材質ぴS.TS.El,Hv)は,化学成分 ・宇粒 度・ 組織パラメータの線形数式化したもの1副から予測する 。 2.

3計算値と案測値との比較

 HIMSによる予測温度を確認するために,川崎製鉄水島製鉄所の 実機ホ ットストリップミルにおける温度 ・圧延荷重 ・製晶材質の実 測値と計算値との比較をC−Mn鋼について行った。  代表例として ,仕上圧延機出側温度FDT ,仕上最終スタンド圧 延荷愛片,引張強度TSについての比較結果をFig.6−8に示す。 仕上板厚は2.1−4.5mmである。実測FDTと討算FDTの差の標準 偏差oは4.4T、荷重比(実測片■計算片)のoは8.1%,実測TS と計算TSの差のo は14MPaであり,HIMSによる予測精度は良 好である竈 一22一

(5)

高梯能熱間圧延製晶開発のための温度一変形一材質連成解析シミュレータの開発 125 15 Z1O 妻 山 ○ 竃 凄 5 n!175 R」O.92 o=8.1%         

。/

       。拙・’

各ダ

    0       5       10      15       Ca1cu1邑ted P一(MN〕 Comp副rison l〕e1ween calculated and measured rolling forces at F7stand O & 告 1200 1000 800 600 Center      M面、、、       、\ Su

伽    、

1100 Fig .7 Fig.8 ○ 量 呂 & 昌 ←  戸 HSB      R5 1…mli・・1

  

蝸工4’

冨ml・b・巳・k・・〕13141 R2・2 13781        FSB(Finisher 11P・・kt・mp舳mtR21−3611R2−3R4。。。1.b畑k已。〕   rol−suh日cE(oC〕  I3401    【3511【399] 50     100     150     200     250     300 1000 { 呂 彗 曽 竃 ○ 凄     300      600       C固1culated TS(MP且〕 Comparison1〕e−ween c副1culated md me田sured tensi1e stre皿gth of五n齪1product 900 800 700 拮OO      Center

卜\

 Mean

 \

       帆     Su命ce Fl [5191 F2 15131 H:Peaktempr固1ur巳固t   ro珊su“ace(鉋C) F3    F4 14151  正5    14091       13841F6F7         135川3411 270 272    274    276    278    280    282    284 900 ○ し 800 亘 邑700 昌 ざ   600 500 Center F7   Su由c巴 M田n Coiler

3 総合シミュレータ

, HlMSによる計算例  水島製鉄所の実機ホ ットストリップミルにおける討算例を以下に 示す 。シミュレーション条件はTable1に示すとおりである。 3.

1温度の推移

 加熱炉出側からコイラーまでの材料先端(LE)の温度推移(表面, 板厚中心,板厚平均)をFig.9に示す 。ただし 、加熱炉出側での 材料温度は1200T(板厚方向均一)とし

,図中の[]内には

, 圧延中のロール表面の最高到達温度(ピーク温度)もあわせて示す。 また,R1(No.1粗ミル)およびF1(No.1仕上ミル)について、 材料先端圧延時のロールバイト内での材料および ロールの表面温度 推移をFig.10に示す。  材料表面温度は,HSB(hydraulicscalebre副ker) ・FSB(近nisher sc旺1e七reaker〕などの水冷時の水への熱伝達および圧延時のロール 表面への熱伝導による抜熱により急激に降下するが .水冷および圧 延が終了するとすぐに復熱する。この一魯、激衣降温は表面近傍だけで , 圧延中の板厚中心では逆に加工発熱によってわずかに昇温する。口 Fig.9 ○ 註 冒 { あ  280     285     290     295     300     305     310         Time吐om reheating血rmce exit(s〕 Tcmperature chmges at leading end of rolled material from exit of reheating血rmce to coiler 1000  900 Ro11巳d m虹eria一 Fl R1 Work rol1 R1 Fig.10 F1   0      0,02     0,04    0,06     0 ,08     0.1       Time丘om roll・b趾e m吋(s〕 Surface temperature changes in roll bites during R1md F1rollings at leoding end of rolled m証terial 一ル表面ピーク温度は ,本シミュレーション条件では仕上前段スタ ンド(F1,F2)で最も高く ,510百Cを超えている 。ホ ットランテー Table1 Conditions for simulation    Steel grade(mass%) Low carbon(C:O.07,Mn:O.42)    Slab size(mm) 215T×1300W×9100L Sheet b割r size(mm)  40T×1150W Strip size(mm) 3.2T×1150W F7speed(m/m三血)    500→700 一23一 川崎製鉄技報Vo1.33No.32001

(6)

126 高機能熱閻圧延製品開発のための温度一変形一材質連成解析シミュレータの開発 Tal〕le2 RolHng loads during rougher rolling Stand Force(MN) Torque(MN.m) Motor power(MW LE MID TE LE MID TE LE MID TE R1 8.83 8.85 8.87 1.03 1.04 1.04 1.80 1.80 1.80 R2−1 16.9 16.9 16.9 2.70 2.70 2.71 6.68 6.69 6,71 R2−2 17.1 17.O 17.O 2.56 2.56 2.55 6.34 6,33 6.31 R2−3 16.9 16.9 16.8 2.29 2.31 2,32 5.68 5,71 5.74 R3 16.5 16.6 16.6 1,90 1.91 1.92 8.27 8.32 8.83 R4 16.1 16.1 16,2 1.58 1.59 1.59 10.5 10.5 10.5 R5 14.3 14.3 14.4 1.16 1.17 1.17 1O,1 10.2 10.2 丁副1〕le3 Rolling loads during inisher ro11ヨng Stand Force(MN) Torque(MN.m) Motor power(MW) LE MID TE LE MID TE LE MID TE F1 18,3 21.7 23.4 1.470 1.740 1.870 4.77 6.40 8.49 F2 16.9 19.4 20.1 O.913 1.050 1.080 4.95 7.01 8.2{ 10,5 11.8 12.1 0.342 O.382 0.393 2.86 4.06 4.61 F4 10.O 11.2 11.4 O.255 0.284 O,289 3.10 4.45 4.91 F5 9.50 10.6 10.8 O.176 0.196 O.199 3.02 4.39 4.76 F6 7.36 8.19 8.29 O.104 O.114 O.116 2.13 3.11 3.33 F7 7.30 8.03 8,10 0.085 0.093 O.094 1,99 2.90 3.06 プル上では ,板厚方向温度差は非常に小さく 、材料全体の温疫は水 冷によって急激に降下するが ,空冷中かつ相変態進行中の場含には 変態発熱による』二昇も認められる。また,巻き取られると温度低下 はなくなる。  ロールパイト内の材料および ロールの衣面温度推移を詳細に見る と, R1ではバイト人側から舳則に向か って単調に材料温度は降下 しロール温度は上昇して行く 。F1ではロールバイト内で材料表面 温度が極大値を示す 。この傾向はロールと材料との摩擦発熱速度が 大きくかつ接触時間がある程度長い場合に生じると考えられる。  3.2 各スタンドの圧延負荷  各スタンドでの圧延負荷(荷重,トルク 、動力)の計算結果を 丁田b1e2(粗圧延) ,Tab1e3(仕上圧延)に示す。表中のLE・ MID,TEはそれぞれ長手方向位置の先端,中央.後端を意味す乱 粗圧延時の圧延負荷は材料長手方向位置によってほとんど差がな い。 しかし.仕上圧延時の前段 スタンドの圧延負荷は先端から後端 に行くほど大きくなる 。これは ,後端に行くほど .仕上圧延機前で の待機時間が長くなり ,その問の温度低下のために材料温度が低い 状態で圧延されるためであると考えられる。  3.3 y粒径の推移  加熱炉舳則から仕上ミル出側までの材料先端の1・粒径推移(表面, 板厚中心,板厚平均)をFig.11に示す 。ただし.加熱炉舳則での y粒径は500’m(板厚方向均一)とした二圧延後の再結晶によりア 粒は細粒化して行く 。温度が低い板厚表面のほうが再結晶粒の粒成 長速度が小さいため .ア粒は板厚中心よりも表面の方が細粒化され るが,f士上スタンド後段になるとその差はほとんどなくなり,仕上 ミル出側では .13−1幻m程度の細粒となる二 3.4 相変態の推移 仕上ミル出側からコイラーまでの材料先端の相変態の推移(板厚 川崎製鉄技’報Vol.33No.32001 500 ^400 目 .昌 300 ・竃 畠200 』  100 昌 3 目 ’冨 畠 270 Fl

Rl R2−1 Center Mcan Surfoce R2−3 4・… ・2    R5. 50     100     150     200     250     300 CEn蛇r Me^n Surfa〔巳 F2 F4  F6町 F5 ↓↓ 272    274    276    278    280    282    284  Tme仕omrehe呂ti哩血m齪c巳Exitls〕 Fig.11 アgrain size changes at le副ding end of rolled materia1     丘om exit of reheating fumace to丘nisher exit 平均)をFig.12に示す.この成分の鋼ではフェライト変態がまず 起こり .フェライト変態が終了してからパ ーライト変態が開始する。 本シミュレーション条件では巻き取りまでに変態は終丁している。 3.5 製品の材質 製品の材質(降伏応力YS ,引張強度TS.f申びEl.ビッカース硬 さHv)の計算結果をTable4に示す、計算では板厚方向分布が出 一24一

(7)

高機能熱聞圧延製晶開発のための温度一変形一材質連成解析シミュレータの開発 127 ま ‘ 旦 o 2 一〇〇 80 60 40 20 Fen.ite phas巳        Coiler

了  

肋Ii伽/

   0     280     285     290     295     300     305     310          Time from rehe日Ong血rm〔E Exit(s〕 Fig .12 Variation of e副ch trmsiormed ph 囲se(thickness mean)at     leading end of rolled materia甘om五nisher exit to coiler Table4 Mechanic固1properties of五ml product Position YS(MPa) TS(MPa) El(%)   Hv LE     MID     TE 263         264         266 366         367         369 48,3        48 ,1        47.6 105        105        104 Thickness:M em values 力されるが,YS .TS,Elでは板原平均f一直のみが意蛛があるので. 表には版厚平均値のみを示す 。本シミュレーション条件では長予か 向位置による材質の差はほとんど認められない。

4結言および活用例

加熱炉舳則からコイラーまでの全熱間圧延工程における温度(材 料, ロール),庄延負荷(荷重,トルクなど〕 ,および金属学的諸特 性(ア粒径,相変態.材質など)を同1時に高精度に予測するホット 総合シミュレータを開発した 、本シミュレータは ,任意(雌設,仮 想〕のホットストリップミルに適用可能であり ,その活用範囲は非 常に広い。  さらに,本シミュレータをべ一スとして ,熱応力解析シミュレー タも開発されている 。これは ,冷却時における解析領域を断而内二 次元に拡張するとともに ,冷却中の塑惟変形を考慮することにより 製品の残留応力や形状を予測するものであり .ホットストリップミ ルに限らず,厚板や条鋼の製造プロセスにも適”]されている。  このように,圧延にともなう諸現象を連成して解栃することによ り, 複雑なプロセスを高精度に予測するとともに .多彩なプロセス にも適閑しうる拡張性を具備することが可能となった。  本シミュレータは種々の新製品開発におけるプロセス検討およ び, 製造方法の最適化 ツールとして使用されている。般後に ,本シ ミュレータの活用された案仰例を以下に列挙する。 (1) 千焚製鉄所新熱間圧延工場の設俄構成および1.1班 ・冷却設嚇   の基本仕様の検討帥〕 (2)付二.Lスタンド1削厚み計の設置台数 ・位置の検討刎 (3)粗・仕.」 二/正延時のオンライン鋼板淵度モデルの繍度向1二冊〕 (4) オンライン用巻取温度予測モデルの精度検孟11肥〕 (5) 商 7i直熱閉圧延鋼板製造のための熱間圧延条俳の検討1=訓 (6)   冷却条件変史による材質作り分けの検討 (7)特殊鋼(ステンレス鋼 ,方向性坤素鋼、ロケット川鎌1.一宙炊   素鋼など)の最適熱問1」三延条fl:の検討 (8)熱間庄延鋼板洲, 形絆刷, 条鋼11{〕 、厚鋼械刎の残榊応力.筏   留ひずみ低滅のための冷却方法の検討 参 考 文 献 1〕 小門和屯一1塑性と加工,11(1970〕108 .816 2〕熊野征春,高橋出雲男 ,吉間 豊 、犬西輝孝 ,梶浦茂実 ,東 和   彦1神戸製鋼枝報,36(1986)3 ,47 3)関本靖総 ,田中守通 ,沢田良三.古賀政義:鉄と鋼、61(1975)10 .   2337 4〕 5) 6) 7) 8〕 9) 日本鉄鋼協会共1酬珊究会圧延理論部会:「板圧延の理論と実際」, (1984),36,[日本鉄鋼協会] C.M. Sellars舳dJ.A Whitem帥:〃池1S‘…舳“.13(1979) ,187 矢田浩1塑性と加工,28(1987)316 ,413 斉藤良行:鉄と鋼.74(1988)4,609 C.Devad副s.一.V Samaras欲erra,md E .B.Hawbo肚:〃吻〃.丁閉帆A. 22A(1991) ,307 A.Loasraoul and J.J−Jonas:IS〃1〃 ., 31(1991〕1,95 10)Z.Liu,G .Wang,S.Han ,Q.Zhmg ,D ・Ma,and G −Wu:/吻倣P伽鮒   =rをc由伽’ ., 34〔1992) ,503 11〕 C .Dev副das,1.V Samaraseker閉,md E.B,Hawbolt:〃2施〃丁畑卸5 .A ,   22A{1991).335 12) J.H .Beynon朋d C−M.Senars:工S〃〃= .、 32(1992〕3 .359 13〕G.D.Smith著.藤川洋一郎書尺:「電算機による偏微分方程式の解法」   (1982),17,[サイエンス辛L] 14)玉野敏隆,柳本左門:機論,43(1977)372 .2885 15)美坂佳助,占本友吉 :塑性と加丁,8(1967)79 .414 16)吉凹 博:塑性と加工,23(1982〕252 .67 17)T1guchiand1.Y目rito:1S〃〃三 、, 31(1991〕6 .559 18)M.Saeki,JI Tsmoy齪ma,H.脆shida、固nd Y Ito:Proc .of the29th   Mechani〔副1Working and Steel Pmc .Conf ,1SS一刈ME,(1987〕,365 19)吉出 博1鉄と鋼.68(1982)8 .965 20)小川錆夫,中村武尚,北尾斎治:川崎製鉄枝鞭,27(1995)3.131 21)井上正敏,磯本隆史 ,潮海弘資.上村i1三樹 ,」L原淳則,村山 燃   吉田 博 .小関智史:鉄と鋼,79(1993)6 ,Tア7 22)八尋和広,山崎順次郎,剖11誠博.新芹和夫,森田i王三彦,小橋正   …尚:川血奇製釜失t支報….22(1990〕3.12 23)S.Matsuo k日 ,K Sakata ,S .Satoh ,and T Kato:1S〃/閉t ,34(1994〕1.77 24) H.Yoshida:丁閉蜆5 .1S肌24(1984) ,212 25〕 H.Yoshida:丁畑洲.1S〃.24(1984〕 ,401 26)吉田 博:塑性と加工,25(1984〕280 .388 27)吉田 博.玉利孝徳 ,伊藤高幸:鉄と鋼,83(1997〕2,121 一25一 川崎製鉄壮報Vol.33No.32001

参照

関連したドキュメント

磁束密度はおおよそ±0.5Tで変化し,この時,正負

Key Word: Reconfigurable Processor, Single Plane Multiple Function, Single Function Multiple Plane, Reconfigurable Part, Dynamic Loading, Fibonacci numbers..

製品開発者は、 JPCERT/CC から脆弱性関連情報を受け取ったら、ソフトウエア 製品への影響を調査し、脆弱性検証を行い、その結果を

RCIC 室内の発熱と RCIC 室部屋の放熱・吸熱の熱バランスから、換気空調系停止後の RCIC 室の最高温度は約 54℃(補足資料

電気の流れ 水の流れ 水の流れ(高圧) 蒸気の流れ P ポンプ 弁(開) 弁(閉).

• 熱負荷密度の高い地域において、 開発の早い段階 から、再エネや未利用エネルギーの利活用、高効率設 備の導入を促す。.

なお、関連して、電源電池の待機時間については、開発品に使用した電源 電池(4.4.3 に記載)で

(3) 貨物の性質、形状、機能、品質、用途その他の特徴を記載した書類 商品説明書、設計図面等. (4)
