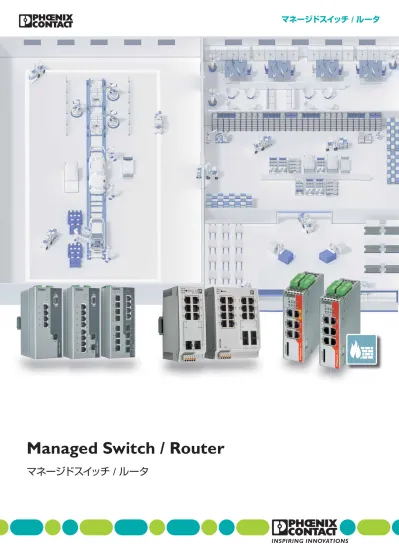

Managed Switch / Router
マネージドスイッチ
/
ルータ
SYS S-MAX PLC X1 W AN X2 LAN X6 Configuratio n X9P1StatModSig
P2ErrFaultInfo
rs2000
Protected industrial PC
with Windows data release
Internal network
External network
Data
Backup
Windows
Programs
►
信頼性向上
ネットワーク冗長機能
PRPによる無瞬断の完全ネットワーク二重化、二重リング・冗長ネットワークの高
速切り替えが可能なERR（extended ring redundancy）、汎用性の高いRSTPなど
さまざまなネットワーク冗長化機能から選択できます。
（→P.4, 5）
優先、過量データ制御
QoSによるパケットの優先順位付け、フロー制御、ストーム制御、トラフィック
シェイピングによる過量なパケットの制御を利用いただけます。
（→P.5）
マルチキャストフィルタ
すべてのマネージメントスイッチで、マルチキャストのフィルタ機能を搭載してい
ます。
（→P.5）
産業用スペック
すべての機器は、CEの産業用機器のノイズ・振動・衝撃規格に準拠しています。
使用温度範囲も広く、-40℃∼75℃といった広温度範囲での使用を想定している
製品もあります。さらにUL・船級・変電所対応（IEC61850）などさまざまな規格
に対応している製品を提供しています。
（→P.5, 23, 24, 25）
►
セキュリティ
安全なリモートメンテナンス
mGuardのVPN機能で公共通信網を利用したリモートモニタリングでも、安全な
通信を実現します。
（→P.21）
安全な通信制御
mGuardのファイアウォール機能などにより、不必要な通信をフィルタします。
（→P.20）
“Non patchable”システムの監視
mGuardのCIM機能により、製造現場にある、セキュリティ対策のできなくなって
いる古いシステムをそのままで守ります。
（→P.22）
空ポートを利用した不正侵入の防止
ポートの無効化、MACアドレスフィルタ（FLSWITCH 3000/4000/4800/7000/
GHS）や、RADIUS認証機能（FL SWITCH 3000/4000/4800/GHS）で、許可しない
ホスト/人によるスイッチングハブの空ポートを使ったネットワーク利用を防止し
ます。
（→P.5）
▋
産業用マネージドスイッチ
&
ルータ
フエニックス・コンタクトのマネージドスイッチ、ルータはさまざまなバリエーションで、お客様のニーズに応えます。
►
ネットワーク管理機能
IPアドレス変換、IPアドレスの節約
mGuardの1:1NAT機能でIPアドレス変換、mGuardのIPマスカレード機能で
ネットワークで使用するIPアドレスの節約が図れます。
（→P.23, 24, 25）
VLAN
VLAN機能で、物理的な場所にとらわれない論理的なネットワーク構築
により、セキュリティの向上・トラフィックを分割できます。
（→P.5）
►
ネットワーク監視機能
SNMP
、LLDP
すべての機器でLLDPによる機器情報取得、SNMPによる監視機能が可能
です。
（→P.5, 23, 24, 25）
イベントログ
すべての機器でイベントのログが可能です。
（→P.5, 23, 24, 25）
►
性能向上機能
光ファイバ、Gigabitアクセス
各種光ファイバーポートやギガビットポートを選択できます。
（→P.5, 24）
L3
スイッチ
L3レベルのハードウエアスイッチ機能が可能です。
（→P.5）
トランキング
複数ポートの接続により通信帯域を増加できます。
（→P.5）
►
便利機能
メモリへの設定保存、メモリからの設定読み出し
メモリプラグ、SDメモリに対応した機種で可能です。
（→P.5, 23, 24, 25）
Web、コンソール（TCP、シリアル）通信からの設定
Web,Telnet/SSH、シリアルポート、SNMPからの設定が可能です。
（→P.5, 23, 24, 25）
セキュリティ機器とスイッチングハブの一体化
mGuardの2機種FL MGUARD RS2005、FL MGUARD RS4004では、ルー
タとスイッチングハブ機能を一体化することで、省スペース、コストダウン
が図れます。
（→P.23）
簡単設定
装置機械での使 用で便利なアンマネージドスイッチモードをSDカー
ドで簡単設定（→P.9）、産業プロトコル別モード（PROFINETモード、
Ethernet/IP モード）
（→P.5）、他の簡単設定を可能にする機能を用意し
ています。
▋
産業用マネージドスイッチ
&
ルータ
X 13X 14LNK MODEX 15X 16LNK MODEX 17X 18LNK MODEX 19X 20LNK MODE FL SWITCH GHS 8GT/8 Ord. No. 29 83 200 MAC Address X29MEM X1 X7 X2 X8 X3 X9 X4 X10 X5 X11 X6 X12 US1 US2 FAIL D11D12 UI 12 11 10987654321 V.24 V.32 R4 R3 R2 R1 DI2 GNDI|DI1 GNDI GND|UI X31UI X30 (X1 or X5 _ X 4or X8)US1 GND US2
LNKXMODE US1 GND US2 X30 X1X2X3X4X5X6X7X8X30X9X10X11X12US1 FL SWITCH GHS 8GT/8 Ord. No. 29 83 200 MAC Address X29 X29 M MEM X1 X7 X2 X8 X3 X9 X4 X1010 X5 X1X11 X6 X12 US1 US2 FAIL D11D12 UI 12 11 10987654321 V.24 V.32 R4 R3 R2 R1 DI2 GNDI|DI1 GNDI GND|UI X31UI X30
(X1 or X5 _ X 4or X8)X5 _ X 4or XUS1S1GGND US2 LNKXMODE X1
X2X3X4X5X6X7X7X8X8X9X1010X11X11X1X12
X 13X 14LNK MODEX 15X 16LNK MODEX 17X 18LNK MODEX 19X 20LNK MODE FL SWITCH GHS 8GT/8 Ord. No. 29 83 200 MAC Address X29MEM X1 X7 X2 X8 X3 X9 X4 X10 X5 X11 X6 X12 US1 US2 FAIL D11D12 UI 12 11 10987654321 V.24 V.32 R4 R3 R2 R1 DI2 GNDI|DI1 GNDI GND|UI X31UI X30 (X1 or X5 _ X 4or X8)US1 GND US2
LNKXMODE US1 GND US2 X30 X1X2X3X4X5X6X7X8X30X9X10X11X12US1 FL SWITCH GHS 8GT/8 Ord. No. 29 83 200 MAC Address X29 X29 ME MEM X1 X7 X2 X8 X3 X9 X4 X1010 X5 X1X11 X6 X12 US1 US2 FAIL D11D12 UI 12 11 10987654321 V.24 V.32 R4 R3 R2 R1 DI2 GNDI|DI1 GNDI GND|UI X31UI X30
(X1 or X5 _ X 4or X8)X5 _ X 4or X8)US1US1GNGND US2 LNKXMODE X1X2X3X4X5X6X7X7XX8X9X100X11X11X12X12 FL SWITCH SMCS SGT Ord. No. 2891123 MAC Address X9 US1 GND US2 GNDX10R1 R2MEM
ACT SPD MODE FD 1 LINK MODE 2345678 1357 2468
US1 US2 FAIL X11V.24
subnetwork 1
Layer 3 in the
automation level
subnetwork 2
Company network
Temporary
interference
►
ネットワーク冗長化
RSTP
すべてのマネージメントスイッチで、RSTPによる冗長化をサポートしています。また、高速化、大規模に対応した高速復旧、
大規模ツリーに対応した改良版RSTPを提供している機種もあります。
MRP
、DLR
PROFINET由来のMRP、Ethernet/IP由来のDLRを実装している機種もあります。
詳細は次ページまたは各スイッチの仕様をご覧ください。
ERR
（Extended Ring Redundancy）
FL SWITCH 3000、4000シリーズでは、独自に開発したExtended Ring Redundancyによる冗長化が可能です。
ERR
（Extended Ring Redundancy）は次の特長があります。
【大規模冗長ネットワーク】
単純リングで200台、カップリングリングで最大300台のスイッチ構成が可能です。
【高速復旧時間】
200台のネットワークで、15msでの復旧が可能です。
【容易な設定】
リングにどのポートを使用するかのみの、簡単な設定です。
【柔軟なトポロジ構成】
単純リング
▷単純リングの構成ができます。
カップリングリング
▷複数のリングを接続した冗長ネットワークを構築できます。
デュアルリング
▷リングを二重に張り、信頼性を増すことができます。デュアル
リングをカップリングすることも可能です。
ブロック位置の指定
▷リングの切れ目位置を指定できます。電源起動時や、リングが
エラーから復旧したときの切れ目をユーザー指定位置にでき
ます。
▋
冗長化機能説明
PRP
ネットワーク完 全 二 重化モジュールFL REDは、I EC62439 -3で規 定され、
IEC61850に準拠したPRP（Pretty Redundancy Protocol）により、無瞬断（復旧
時間なし）のネットワーク完全二重化を提供します。
・無瞬断
一つのネットワーク経路に障害があっても、もう
一方のネットワーク経路から到達できれば、
パケットロスなしに通信が継続します。
・設定いらず
設定なしに接続するだけで二重化を実現できます。
VRRP
FL GHSのL3スイッチでは、ルータの冗長化プロトコルに
対応しています。
デュアルリング
カップリング
リング
1000Mbps
100Mbps
冗長化機能比較一覧
機能分類 冗長ネットワーク プロトコル 対応機器 特長 2000 シリーズ 3000 シリーズ 4000/ 4800 シリーズ 7000 シリーズ SMN シリーズ GHS シリーズ FL RED シリーズ 復旧 時間 トポロジー 最大接続 台数 リング 結合 参考 アプリケーショ ン ネットワーク 冗長 RSTP/STP （IEEE 802.1D-2004） ○ ○ ○ ○ ○ ○ - ∼数秒 リング、メッシュ、 スター、ツリー リング型の 場合：15 台 可能 IT と FA ネットワーク RSTP（Fast ring detection +
Large tree support）
○ *1 - - ○ ○ ○ - 100∼ 500 ms リング、メッシュ、 スター、ツリー リング型の 場合：57 台 可能 FA ネットワーク MRP （IEC 62439-2） ○ *2 - - - ○ ○ - ∼ 200 ms 単純リング 50台 不可 PROFINET ネットワーク DLR - - - ○ - - - ∼ 3 ms 単純リング 50台 不可 EtherNet/IP ネットワーク PRP （IEC 62439-3） - - - ○ 0 ms 二重ネットワーク （ライン、リング、 スター、ツリー） - -発電など エネルギー、 インフラ ERR （Extended Ring Redundancy） （独自の超高速冗長化） - ○ ○ - - - - ∼ 15 ms リング （多重、結合可能） 200台 （単一リング あたり） 可能 インフラ VRRP - - - L3 タイプ - ∼数秒 ルータ多重化 - -企業ネット ワークへ接続 *1：2200, 2300シリーズでサポート *2：2000, 2100シリーズはクライアント機能のみ、2200, 2300シリーズは別売オプションによりマネージャ機能実装可能
その他機能一覧
機能分類 機能 シリーズ2000 シリーズ3000 4000/ 4800 シリーズ 7000 シリーズ SMN シリーズ GHS シリーズ FL RED シリーズ 備考PoE PoE（PSE）機能 - - ○ *1 - - -
-通信制御 QoS ○ ○ ○ ○ ○ ○ -フロー制御 ○ ○ ○ ○ ○ ○ -ストーム制御 ○ ○ ○ ○ △ ○ - 設定量以上の通信が流れるのを遮断する機能 トラフィックシェイピング - ○ ○ - - ○ - 設定量以上に通信が流れないように速度調整する機能 マルチキャストフィルタ ○ ○ ○ ○ ○ ○ -トランキング - ○ ○ ○ - ○ - 複数ポート同士の接続で転送速度を向上。 リンクアグリゲーションとも記載 産業用 スペック CE準拠 ○ ○ ○ ○ ○ ○ ○ 広温度範囲モデル 0∼60℃ -40∼70℃ -10∼60℃ -40∼70℃ -40∼75℃ -40∼70℃ -40∼75℃ -40∼70℃ 0∼55℃ -20∼55℃ -40∼70℃ IEC61850 - ○ *2 ○ *3 - - - ○ セキュリティ ポート有効 / 無効 ○ ○ ○ ○ ○ ○ -ＭＡＣアドレスフィルタ - ○ ○ ○ - ○ -RADIUS認証 - ○ ○ - - ○ -ネットワーク 区分 VLAN ○ ○ ○ ○ ○ ○ -ネットワーク 監視 SNMP,LLDP ○ ○ ○ ○ ○ ○ -イベントログ ○ ○ ○ ○ ○ ○ -性能向上 光ファイバ ○ ○ ○ ○ ○ ○ ○ ギガビット ○ - ○ - ○ ○ -便利機能 外部メモリ ○ - - ○ ○ ○ - 外部メモリによる設定保存、読み出し WEB管理画面 ○ ○ ○ ○ ○ ○ ○ Telnet/SSH ○ ○ ○ - - ○ -RS232管理ポート - △ △ - △ ○ -ミラーリング ○ ○ ○ ○ ○ ○ -アンマネージドモード ○ - - - 設定コピーで簡単に複製、交換可能。装置機械用として最適 PROFINETモード ○ *4 - - - ○ ○ - PROFINETで必要な機能が自動的に有効化 Ethernet/IPモード ○ - - ○ - ○ - Ethernet/IPで必要な機能が自動的に有効化 *1：4000シリーズのPOE型式で対応品あり *2：E形式で対応品あり *3：4800シリーズ *4：2200, 2300シリーズでサポート ※ マネージメントスイッチ製品にはファームウェアが搭載されており、機能改善やセキュリティ向上のために更新されることがあります。 新しいファームウェアは弊社ホームページ内の各製品ページに掲載されます。定期的な確認、導入判断、作業についてはお客様の責任において実施してください。
▋
マネージドスイッチ機能・冗長化機能一覧
▋
PoE
対応スイッチ
FL SWITCH 4000
シリーズ
►
アプリケーション・用途
工作機械、基板・半導体検査、社会インフラ、
ビルディングオートメーション、など。
PoE対応機器：WLANアクセスポイント、ネットワークカメラ、
ビジョンセンサー、インテリジェント照明、など。
►
マネジメント
PoE
スイッチならではの機能
通常のマネージドスイッチの機能に加えて、PoE電力制限・PoEスケジューリング・PoEウォッチドッグといった、アンマネージド
PoEスイッチでは対応できない機能を搭載。
SNMP
・WebベースマネジメントやMODBUS/TCP経由の、PoE出力遠隔制御・電流値や状態モニタが可能。
►
PoE
標準
PoE
（Power over Ethernet）はイーサネットケーブルを
利用して電力を供給する技術。
IEEE802.3af ：15W 「PoE」
（2003年）
IEEE802.3at ：30W 「PoE+」
（2009年）
IEEE802.3bt ：60W/90W 「PoE++」
（予定）
・スイッチ1筐体あたりの電力・ポート単位
に電力制限を設定可能
・出力制限を超えた場合、優先度に従って
電力供給される。
・ポート毎に消費電 流、電 力 値の 確 認や
PoE電力停止アラームの発報も可能
・ポート毎に一時間単位で一週間分の、電
力供給スケジューリング設定可能
・PoEポート接続機器にPingを自動送信し、
設定回数応答がない場合に次のいずれか
を実行可能
- PDの電源をOFF
- PDを自動的に再起動
産業用
PoE
対応マネージメントスイッチ
マネージドPoEスイッチ機能例（1）： PoE電力制限と優先順位付け
マネージドPoEスイッチ機能例（2）： PoEスケジューリング
マネージドPoEスイッチ機能例（3）： PoEウォッチドッグ
SW IT CH 4000US1 US1 Alarm
X13 X14 X15 X16 X9 X10 X11 X12 X1 LINK/ ACT PoE X2 LINK/ ACT PoE X3 LINK/ ACT PoE X4 LINK/ ACT PoE X5 LINK/ ACT PoE X6 LINK/ ACT PoE X7 LINK/ ACT PoE X8 LINK/ ACT PoE X11 X12 X9 X10 LINK/ACT X15 X16 X13 X14 LINK/ACT 24V PD1000 POE
電源
PoE
スイッチ
無線
LAN
アクセスポイント
PoE
カメラ
PoE
カメラ
イーサネット
優先度
高
優先度
低
優先度
低
Power over ethernet
SW
IT
CH 4000
US1 US1 Alarm
X13 X14 X15 X16 X9 X10 X11 X12 X1 LINK/ ACT PoE X2 LINK/ ACT PoE X3 LINK/ ACT PoE X4 LINK/ ACT PoE X5 LINK/ ACT PoE X6 LINK/ ACT PoE X7 LINK/ ACT PoE X8 LINK/ ACT PoE X11 X12 X9 X10 LINK/ACT X15 X16 X13 X14 LINK/ACT
PoE スイッチ
Power over Ethernet
Off
イーサネット
電源
On
SW IT CH 4000US1 US1 Alarm
X13 X14 X15 X16 X9 X10 X11 X12 X1 LINK/ ACT PoE X2 LINK/ ACT PoE X3 LINK/ ACT PoE X4 LINK/ ACT PoE X5 LINK/ ACT PoE X6 LINK/ ACT PoE X7 LINK/ ACT PoE X8 LINK/ ACT PoE X11 X12 X9 X10 LINK/ACT X15 X16 X13 X14 LINK/ACT
PoE
スイッチ
Power over Ethernet
イーサネット
電源
FL4000
シリーズの基本機能に、
Power Over Ethernet
を追加した
マネージド
PoE
スイッチ
・PoE++（IEEE802.3bt, 60/90W）
（予定）、PoE+（IEEE802.3at, 30W）、PoE（IEEE802.3af, 15W）の各種規格に対応
・PoEポートのマネジメント機能
・電力制限と優先順位付け： ポート単位の出力（W数）と、ポート間の優先順位設定が可能
・スケジューリング：
ポート毎に一時間単位で一週間分の、電源ONと電源OFFの設定が可能
・ウォッチドック：
自動的に接続機器へPingを送信し、設定回数分試行しても応答がない場合に、
電源OFFまたは再起動の選択が可能
・最大PoE出力の設定：
合計出力の制限を設定することにより、電源容量設計時や電源選定に活用可能
・スイッチ1筐体あたり、180Wまたは240Wの高出力サポート
・広温度範囲対応（-40∼75℃）
PoE
対応スイッチ FL SWITCH 4000シリーズ本体
外観型式 FL SWITCH 4000T-4POE-SFP FL SWITCH 4000T-8POE-2SFP FL SWITCH 4004T-8POE-4SFP
製品番号 1026924 1026923 1026922 ポート数 （RJ45・PoE 対応数） 4（内 4 PoE++） *2 8（内 8 PoE++） *2 12（内 8 PoE++） *2 ポート数（光：コネクタ） 1（SFP） *1 2（SFP） *1 4（SFP） *1 伝送速度（RJ45） 10/100Mbps 10/100Mbps 10/100/1000Mbps 伝送速度（光） 1000Mbps 1000Mbps 1000Mbps 伝送波長（光） - - -PoE電力（ポート / 最大合計） 給電モード 60W / 180W Mode A / B 60W / 180W Mode A / B 60W / 240W Mode A / B MACアドレス数 8K 8K 8K Auto Negotiation ○ ○ ○ Auto MDI/MDIX ○ ○ ○ SNMP ○ ○ ○ RMON ○ ○ ○ RSTP ○ ○ ○ MRP - - -Extended Ring （独自の超高速冗長化） ○ ○ ○ QoS（設定） ○ ○ ○ IGMP Snooping ○ ○ ○ Multicast Filtering ○ ○ ○ VLAN ○ ○ ○ ポートミラーリング ○ ○ ○ BOOTP ○ ○ ○ DHCP ○ ○ ○ ポートセキュリティ ○ ○ ○ WEB管理画面 ○ ○ ○ RS232管理ポート ○ ○ ○ メモリーカード - - -定格入力電圧 DC 55V（46-57V）*3 DC 55V（46-57V）*3 DC 55V（46-57V）*3 動作温度 -40∼75℃ -40∼75℃ -40∼75℃ 電源警報出力 ○ ○ ○ ポート警報出力 ○ ○ ○ 寸法 （mm） （W × H × D） 75×170×152 75×170×152 68×170×152 認証 / 準拠規格 CE, UL, cUL
IEEE 802.3at/af/bt *2 CE, UL, cUL
IEEE 802.3at/af/bt *2 CE, UL, cUL
IEEE 802.3at/af/bt *2
*1：接続可能なSFPモジュールは、100Mbpsおよび1000Mbpsタイプのいずれかになります。(→P.18)
*2：IEEE802.3bt（予定）
*3：PoE+ / PoE++（802.3atまたは802.3bt）で使用時は52∼57Vの入力電圧でご使用ください。
▋
PoE
対応スイッチ
FL SWITCH 4000
シリーズ
PoE
スイッチ アクセサリ
*3
外観
定格出力電圧 DC48V（単相入力タイプ）*1 *2
定格容量 240W 240W 480W 480W
型式 QUINT4-PS/1AC/48DC/5 TRIO-PS-2G/1AC/48DC/5 QUINT4-PS/1AC/48DC/10 TRIO-PS-2G/1AC/48DC/10
製品番号 2904610 2903159 2904611 2903160 定格出力電流 5A 5A 10A 10A *1： 電圧について：マネージメントPoEスイッチは定格入力電圧が55Vの製品となります。上記の電源アクセサリは出力電圧可変（36∼55Vまたは48∼56V）製品です。 接続するPD機器が802.3aｔ（PoE+/30W）や802.3bt（PoE++/60W）の場合は、規格に準拠するために入力電圧範囲52∼57Vでご使用ください。 接続するPD機器が802.3af（PoE/15W）のみの場合は、入力電圧範囲46∼57Vで使用可能です。 *2： 電流について：PoE最大出力時に、180Wスイッチ製品で3.9A、240Wスイッチ製品で4.8Aが必要になります。詳しくは製品資料をご確認ください。 240Wスイッチ製品で、PoE最大出力の可能性がある場合は、480W電源（2904611・2903160）をご検討ください。 スイッチの設定でPoE最大出力を制限して、最大電流値を抑えることも可能です。 *3： 電源製品の詳細については、電源のカタログをご確認ください。
PoE
スプリッタ（PD）
外観 型式 FL PD 1001 T GT 製品番号 2891042入力 ポート数（RJ45） IEEE 802.3at/af1（PoE+）
出力 ポート数（RJ45） 1 電源電圧 24 V DC 供給電力 10.5 W（802.3afの場合） 21.5 W（802.3atの場合） 伝送速度 10/100/1000Mbps 動作温度 -40∼70℃ 保護等級 IP20 寸法（mm）（W × H × D） 40×100×109 認証 / 準拠規格 CE 予定：UL
装置機械から汎用用途まで使えるインテリジェントスイッチ
►
主な特徴と製品ラインアップ
認証・産業用プロトコル対応
・CE・UL（全機種）
・CLPA CC-Link IE認証取得（2100, 2300）
・防爆・船級対応（2200, 2300）
・Ethernet/IPモード・PROFINETモード（2200, 2300）、PROFINETデフォルト有効版（PN形式）
機能
・10/100Mbps（2000, 2200）、10/100/1000Mbps（2100, 2300）
・Webベース、SNMP、コマンドラインによる多様な設定、診断機能
・冗長化・ループプロテクション機能（RSTP, MRP）
・トラフィック制御（QoS、ブロードキャストリミッタ、マルチキャストリミッタ、VLAN）
・マルチキャストフィルタ（IGMPスヌーピング）
・アラーム接点,、広温度範囲対応（2200, 2300）
►
ループ防止機能有効
RSTPがデフォルトで有効になっているため、箱から出して接
続するだけでネットワークのループを防止・ネットワーク冗
長ができます。
※ 2005, 2008モデルは2017年10月製造分から
►
DHCP
サーバー機能
DHCPサーバを各ポート毎に設定できるので、接続する機器の
IPアドレスを指定・管理できます。
2200, 2300では、スイッチ全体で動作するDHCPサーバも選択
可能です。
►
Push-in
コネクタ装備・
16
ポートモデル
配線接続用のコネクタが便利なPush-inタイプになりました。デザインはライトグレーに変更となります。
新たに16ポートモデルも登場しました。
►
アンマネージドモード
IPアドレスなしで、ループ防止・ネットワーク冗長機能・マルチキャスト
フィルタ・QoS・VLAN機能を使用できます。
IPアドレス管理をしたくない場合や、交換毎に保守用品の再設定が不
要になるメリットがあり、装置機械用途などに最適です。
・有効な機能：
- ループプロテクション（RSTP）
- メディア冗長（MRP）
- ブロードキャスト/マルチキャストフィルタ（IGMPスヌーピング）
- ネットワークトラフィック優先（QoS）
- ネットワークセグメンテーション（VLAN）
►
SD
カードで簡単複製
設定を保存したSDカードを取り
付けて電 源を入れるだけで、設
定を簡単にコピーできます。設定
はテキストエディタで編集でき多
くのマスタ設定を用意できます。
▋
FL SWITCH 2000
シリーズ
DHCP
発行
IP
ポート位置
192.168.0.101
1
192.168.0.105
5
ポート毎の
DHCPサーバ機能
▋
FL SWITCH 2000
シリーズ
マネージドスイッチ 2000シリーズ本体
外観 型式 FL SWITCH 2005 FL SWITCH 2105 FL SWITCH 2205 FL SWITCH 2008 FL SWITCH 2108 FL SWITCH 2208 FL SWITCH 2308 *4 FL SWITCH 2207-FX FL SWITCH 2206-2FX FL SWITCH 2206-2FX ST FL SWITCH 2207-FX SM FL SWITCH 2206-2FX SM FL SWITCH 2206-2FX SM ST FL SWITCH 2206-2SFX FL SWITCH 2306-2SFP *4 FL SWITCH 2204-2TC-2SFX FL SWITCH 2304-2GC-2SFP 製品番号 2702323 2702665 2702326 2702324 2702666 2702327 2702652 2702328 2702330 2702332 2702329 2702331 2702333 2702969 2702970 2702334 2702653 ポート数（RJ45） 5 5 8 8 7 6 6 7 6 6 6 4 ポート数 （SFP/RJ45 コンボポート） - - - 2 ポート数（光：コネクタ） - - - -1（SC・マルチ） 2（SC・マルチ） 2（ST・マルチ） 1（SC・シングル） 2（SC・シングル） 2（ST・シングル） 2（SFP） *1 2（SFP） *2 2（SFP） *1 2（SFP） *2 伝送速度（RJ45） 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100Mbps 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100/1000Mbps 伝送速度 （SFP/RJ45 コンボポート） - - - -10/100Mbps（RJ45）, 100Mbps（SFP） 10/100/1000Mbps （RJ45）, 100/1000Mbps（SFP） 10/100Mbps（RJ45）, 100Mbps（SFP） 10/100/1000Mbps （RJ45）, 100/1000Mbps（SFP） 伝送速度（光） - - - - 100Mbps 100Mbps 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100/1000Mbps 伝送波長（光） - - - - 1300nm 1300nm - -MACアドレス数 8K 8K 8K 8K 8K 8K 8K 8K Auto Negotiation ○ ○ ○ ○ ○ ○ ○ ○ Auto MDI/MDIX ○ ○ ○ ○ ○ ○ ○ ○ SNMP ○ ○ ○ ○ ○ ○ ○ ○ RMON ○ ○ ○ ○ ○ ○ ○ ○ RSTP ○ ○ ○ ○ ○ ○ ○ ○ MRP ○ （クライアント） ○ （クライアント・ マネージャ） *3 ○ （クライアント） ○ （クライアント・ マネージャ） *3 ○ （クライアント・ マネージャ） *3 ○ （クライアント・ マネージャ） *3 ○ （クライアント・ マネージャ） *3 ○ （クライアント・ マネージャ） *3 Extended Ring - - - -QoS（設定） ○ ○ ○ ○ ○ ○ ○ ○ IGMP Snooping ○ ○ ○ ○ ○ ○ ○ ○ Multicast Filtering ○ ○ ○ ○ ○ ○ ○ ○ VLAN ○ ○ ○ ○ ○ ○ ○ ○ ポートミラーリング ○ ○ ○ ○ ○ ○ ○ ○ BOOTP ○ ○ ○ ○ ○ ○ ○ ○ DHCP ○ （クライント・ サーバ） ○ （クライント・ サーバ・リレー） ○ （クライント・ サーバ） ○ （クライント・ サーバ・リレー） ○ （クライント・ サーバ・リレー） ○ （クライント・ サーバ・リレー） ○ （クライント・ サーバ・リレー） ○ （クライント・ サーバ・リレー） ポートセキュリティ - - - -WEB管理画面 ○ ○ ○ ○ ○ ○ ○ ○ RS232管理ポート - - - -メモリーカード ○（SD） ○（SD） ○（SD） ○（SD） ○（SD） ○（SD） ○（SD） ○（SD） 定格入力電圧 DC24V（18∼32V） DC24V（9∼57V） DC24V（18∼32V） DC24V（9∼57V） DC24V（12∼57V） DC24V（9∼57V） DC24V（9∼57V） DC24V（12∼57V） DC24V（12∼57V） 動作温度 0∼60℃ -40∼70℃ 0∼60℃ -40∼70℃ -40∼70℃ -40∼70℃ -40∼70℃ -40∼70℃ 電源警報出力 - ○ - ○ ○ ○ ○ ○ ポート警報出力 - ○ - ○ ○ ○ ○ ○ 寸法 （mm） （W × H × D） 45×130×115 45×130×115 45×130×115 45×130×115 45×130×115 45×130×115 45×130×115 45×130×115認証 / 準拠規格 CE, UL, cUL, EAC
CE, UL, cUL, UL-Ex, cUL-Ex, ABS, ATEX, BSH,
DNV GL, EAC, IECEx, LR, RINA
CE, UL, cUL, EAC
CE, UL, cUL, UL-Ex, cUL-Ex, ABS, ATEX, BSH,
DNV GL, EAC, IECEx, LR, RINA
CE, UL, cUL, UL-Ex, cUL-Ex, ABS, ATEX, BSH,
DNV GL, EAC, IECEx, LR, RINA
CE, UL, cUL, UL-Ex, cUL-Ex, ABS, ATEX, BSH,
DNV GL, EAC, IECEx, LR, RINA
CE, UL, cUL, UL-Ex, cUL-Ex, ABS, ATEX, BSH,
DNV GL, EAC, IECEx, LR, RINA
CE, UL, cUL, UL-Ex, cUL-Ex, ABS, ATEX, BSH, DNV GL, EAC, IECEx, LR, RINA その他、特記事項 PROFINET conformance class A, CLPA CC-Link IE Field適合（2105） PROFINET conformance class B PROFINET conformance class A, CLPA CC-Link IE Field適合（2108） PROFINET conformance class B, CLPA CC-Link IE Field適合（2308） PROFINET conformance class B PROFINET conformance class B PROFINET conformance class B PROFINET conformance class B ※ ポート速度について：FL20xx/22xx形式は10/100Mbps（RJ45・コンボ）と100Mbps（光・コンボ）、FL21xx/23xx形式は10/100/1000Mbps（RJ45・コンボ）と100/1000Mbps（光・コンボ）をサポートいたします。 *1：接続可能なSFPモジュールは、FL SFP FX（2891081）など（100Mbpsタイプ）のいずれかになります。（→P.18） *2：接続可能なSFPモジュールは、100Mbpsおよび1000Mbpsタイプのいずれかになります。（→P.18） *3：マスタ機能は、SDカード FL SD FLASH/MRM（2700270）挿入時に有効になります。（→P.19）
*4：PROFINET機能デフォルト有効版（PN型式）：FL SWITCH 2208 PN（1044024）, FL SWITCH 2308 PN（1009220）, FL SWITCH 2206-2SFX PN（1044028）, FL SWITCH 2306-2SFP PN（1009222）もございます。 ※ 2000シリーズは2018年出荷品より順次新リビジョン（白色デザイン・Push-inコネクタ）に変更となります。
▋
FL SWITCH 2000
シリーズ
マネージドスイッチ 2000シリーズ本体
外観 型式 FL SWITCH 2016 FL SWITCH 2116 FL SWITCH 2216 FL SWITCH 2316 *4 FL SWITCH 2214-2FX FL SWITCH 2214-2FX SM FL SWITCH 2214-2SFX FL SWITCH 2314-2SFP *4 FL SWITCH 2212-2TC-2SFX FL SWITCH 2312-2GC-2SFP 製品番号 2702903 2702908 2702904 2702909 2702905 2702906 1006188 1006191 2702907 2702910 ポート数（RJ45） 16 16 14 14 12 ポート数 （SFP/RJ45 コンボポート） - - - -2 *1 2 *2 ポート数（光：コネクタ） - - 2（SC・マルチ） 2（SC・シングル） 2（SFP）*1 2（SFP）*2 2（SFP）*1 2（SFP）*2 伝送速度（RJ45） 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100/1000Mbps 伝送速度 （SFP/RJ45 コンボポート） - - - -10/100Mbps（RJ45）, 100Mbps（SFP） 10/100/1000Mbps（RJ45）, 100/1000Mbps（SFP） 伝送速度（光） - - 100Mbps 100Mbps 100/1000Mbps 100Mbps 100/1000Mbps 伝送波長（光） - - 1300nm - -MACアドレス数 8K 8K 8K 8K 8K Auto Negotiation ○ ○ ○ ○ ○ Auto MDI/MDIX ○ ○ ○ ○ ○ SNMP ○ ○ ○ ○ ○ RMON ○ ○ ○ ○ ○ RSTP ○ ○ ○ ○ ○ MRP （クライアント） ○ ○ （クライアント・ マネージャ） *3 ○ （クライアント・ マネージャ） *3 ○ （クライアント・ マネージャ） *3 ○ （クライアント・ マネージャ） *3 Extended Ring - - - - -QoS（設定） ○ ○ ○ ○ ○ IGMP Snooping ○ ○ ○ ○ ○ Multicast Filtering ○ ○ ○ ○ ○ VLAN ○ ○ ○ ○ ○ ポートミラーリング ○ ○ ○ ○ ○ BOOTP ○ ○ ○ ○ ○ DHCP （クライント・サーバ）○ ○ （クライント・ サーバ・リレー） ○ （クライント・ サーバ・リレー） ○ （クライント・ サーバ・リレー） ○ （クライント・ サーバ・リレー） ポートセキュリティ - - - - -WEB管理画面 ○ ○ ○ ○ ○ RS232管理ポート - - - - -メモリーカード ○（SD） ○（SD） ○（SD） ○（SD） ○（SD） 定格入力電圧 DC24V（18∼32V） DC24V（12∼57V） DC24V（12∼57V） DC24V（12∼57V） DC24V（12∼57V） 動作温度 0∼60℃ -40∼70℃ -40∼70℃ -40∼70℃ -40∼70℃ 電源警報出力 - ○ ○ ○ ○ ポート警報出力 - ○ ○ ○ ○ 寸法 （mm） （W × H × D） 85×130×115 85×130×115 85×130×115 85×130×115 85×130×115認証 / 準拠規格 CE, UL, cUL CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx
CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx
CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx
CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx
その他、特記事項 PROFINET conformance Class A PROFINET conformance Class B PROFINET conformance Class B PROFINET conformance Class B（2214-2SFX）, PROFINET conformance Class A（2314-2SFP） PROFINET conformance Class B ※ ポート速度について：FL20xx/22xx形式は10/100Mbps（RJ45・コンボ）と100Mbps（光・コンボ）、FL21xx/23xx形式は10/100/1000Mbps（RJ45・コンボ）と100/1000Mbps（光・コンボ）をサポートいたします。 *1：接続可能なSFPモジュールは、FL SFP FX（2891081）など（100Mbpsタイプ）のいずれかになります。（→P.18） *2：接続可能なSFPモジュールは、100Mbpsおよび1000Mbpsタイプのいずれかになります。（→P.18） *3：マスタ機能は、SDカード FL SD FLASH/MRM（2700270）挿入時に有効になります。（→P.19）
*4：PROFINET機能デフォルト有効版（PN型式）：FL SWITCH 2216 PN（1044029）, FL SWITCH 2316 PN（1031673）, FL SWITCH 2214-2SFX PN（1044030）, FL SWITCH 2314-2SFP PN（1031683）もございます。 ※ 2000シリーズは2018年出荷品より順次新リビジョン（白色デザイン・Push-inコネクタ）に変更となります。
コンパクトかつスタンダードな機能を実装したマネージドスイッチ
・10/100Mbps 5/8/14/16ポート
（光x1または光x2内蔵品あり、光SFPx2あり）
・メタル筐体
・RSTP、ERR、VLAN、SNMPなどのマネージド機能
・セキュリティ機能（MACアドレスフィルタ、RADIUS認証）
・トラフィック制御（ストーム制御、トラフィックシェイピング）
・広温度範囲仕様品あり（-40℃∼75℃）
・IEC61850-3対応品あり（E形式）
マネージドスイッチ 3000シリーズ本体
外観 型式 FL SWITCH 3005 FL SWITCH 3005T FL SWITCH 3004T-FX FL SWITCH 3004T-FX ST FL SWITCH 3008 FL SWITCH 3008T FL SWITCH 3006T-2FX FL SWITCH 3006T-2FX ST FL SWITCH 3006T-2FX SM FL SWITCH 3016 FL SWITCH 3016T FL SWITCH 3012E-2FX FL SWITCH 3012E-2FX SM FL SWITCH 3016E FL SWITCH 3012E-2SFX 製品番号 2891030 2891032 2891033 2891034 2891031 2891035 2891036 2891037 2891060 2891058 2891059 2891120 2891119 2891066 2891067 ポート数（RJ45） 5 4 8 6 16 12 16（3016E） 12（3012E-2SFX） ポート数（光：コネクタ） - 1（SC・マルチ） 1（ST・マルチ） -2（SC・マルチ） 2（ST・マルチ） 2（SC・シングル） - 2（SC・マルチ） 2（SC・シングル） -2（SFP） *1 伝送速度（RJ45） 10/100Mbps 10/100Mbps 10/100Mbps 10/100Mbps 10/100Mbps 10/100Mbps 10/100Mbps 伝送速度（光） - 100Mbps - 100Mbps - 100Mbps -100Mbps 伝送波長（光） - 1300nm - 1300nm - 1300nm -MACアドレス数 4K 4K 4K 4K 8K 8K 8K Auto Negotiation ○ ○ ○ ○ ○ ○ ○ Auto MDI/MDIX ○ ○ ○ ○ ○ ○ ○ SNMP ○ ○ ○ ○ ○ ○ ○ RMON ○ ○ ○ ○ ○ ○ ○ RSTP ○ ○ ○ ○ ○ ○ ○ MRP - - - -Extended Ring （独自の超高速冗長化） ○ ○ ○ ○ ○ ○ ○ QoS（設定） ○ ○ ○ ○ ○ ○ ○ IGMP Snooping ○ ○ ○ ○ ○ ○ ○ Multicast Filtering ○ ○ ○ ○ ○ ○ ○ VLAN ○ ○ ○ ○ ○ ○ ○ ポートミラーリング ○ ○ ○ ○ ○ ○ ○ BOOTP ○ ○ ○ ○ ○ ○ ○ DHCP ○ ○ ○ ○ ○ ○ ○ ポートセキュリティ ○ ○ ○ ○ ○ ○ ○ WEB管理画面 ○ ○ ○ ○ ○ ○ ○ RS232管理ポート ○ ○ ○ ○ ○ ○ ○ メモリーカード - - - -定格入力電圧 DC24V（12∼48V） DC24V（12∼48V） DC24V（12∼48V） DC24V（12∼48V） DC24V（12∼48V） DC24V（12∼48V） DC24V（12∼48V） 動作温度 -10∼60℃（3005） -40∼75℃（3005T） -40 ∼75℃ -10∼60℃（3008） -40∼75℃（3008T） -40∼75℃ -10∼60℃（3016） -40∼75℃（3016T） -40∼70℃ -40∼70℃ 電源警報出力 ○ ○ ○ ○ ○ ○ ○ ポート警報出力 ○ ○ ○ ○ ○ ○ ○ 寸法 （mm） （W × H × D） 54.5×146.5×125 54.5×146.5×125 54.5×146.5×125 54.5×146.5×125 66×173×140 78.6×145×125 78.6×145×125 認証 / 準拠規格CE, UL, cUL, UL-Ex, cUL-Ex, EAC（3005） CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx
（3005T）
CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx
（3004T-FX） CE, UL, cUL, UL-Ex,
cUL-Ex（3004T-FX ST）
CE, UL, cUL, UL-Ex,
cUL-Ex, EAC（3008）
CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx,
KC（3008T）
CE, UL, cUL, UL-Ex, cUL-Ex, ATEX,
EAC, IECEx, KC （3006T-2FX） CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx （3006T-2FX ST） CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx （3006T-2FX SM）
CE, UL, cUL, UL-Ex, cUL-Ex, KC（3016） CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, IECEx
（3016T）
CE, 予定： UL, cUL （3012E-2FX） CE, 予定： UL, cUL （3012E-2FX SM）
IEC61850-3
CE, UL, cUL, EAC （3016E） CE, UL, cUL, EAC,
KC（3012E-2SFX）
IEC61850-3
*1：接続可能なSFPモジュールは、FL SFP FX（2891081）など（100Mbpsタイプ）のいずれかになります。（→P.18）
コンパクトかつスタンダードな機能＋ギガを実装したマネージドスイッチ
・10/100Mbpsおよびギガビット 8∼28ポート
（光x2∼光x16内蔵品あり、SFP光モジュールx2∼x4あり）
・メタル筐体（DINレール・19インチラックタイプ）
・RSTP、ERR、VLAN、SNMPなどのマネージド機能
・セキュリティ機能（MACアドレスフィルタ、RADIUS認証）
・トラフィック制御（ストーム制御、トラフィックシェイピング）
・広温度範囲仕様品あり（-40℃∼75℃）
・IEC61850-3、IEEE1613対応品あり（E形式）
マネージドスイッチ 4000/4800シリーズ本体
外観 型式 FL SWITCH 4008T-2SFP FL SWITCH 4008T-2GT-4FX SM FL SWITCH 4008T-2GT-3FX SM FL SWITCH 4012T-2GT-2FX FL SWITCH 4012T-2GT-2FX ST FL SWITCH 4824E-4GC FL SWITCH 4808E-16FX LC-4GC FL SWITCH 4808E-16FX 4GC FL SWITCH 4808E-16FX ST-4GC FL SWITCH 4808E-16FX SM LC-4GC FL SWITCH 4808E-16FX SM-4GC FL SWITCH 4808E-16FX SM ST-4GC FL SWITCH 4800E-24FX-4GC FL SWITCH 4800E-24FX SM-4GC 製品番号 2891062 2891061 2891160 2891063 2891161 2891072 2891073 2891079 2891085 2891074 2891080 2891086 2891102 2891104 ポート数（RJ45） 8 8 + 2（底面） 12 + 2（底面） 24 8 8 -ポート数 （SFP/RJ45 コンボポート） - - - 4 *1 4 *1 4 *1 4 *1 ポート数（光：コネクタ） 2（SFP） *1 4（SC・シングル） 3（SC・シングル） 2（SC・マルチ） 2（ST・マルチ） -16（LC・マルチ） 16（SC・マルチ） 16（ST・マルチ） 16（LC・シングル） 16（SC・シングル） 16（ST・シングル） 24（SC・マルチ） 24（SC・シングル） 伝送速度（RJ45） 10/100Mbps 10/100Mbps（8 ポート）+ 10/100/1000Mbps（2 ポート） 10/100Mbps（12 ポート）+ 10/100/1000Mbps（2 ポート） 10/100Mbps 10/100Mbps 10/100Mbps -伝送速度 （SFP/RJ45 コンボポート） - - -10/100/1000 Mbps（RJ45） 1000 Mbps（SFP） 10/100/1000 Mbps（RJ45） 1000 Mbps（SFP） 10/100/1000 Mbps（RJ45） 1000 Mbps（SFP） 10/100/1000 Mbps（RJ45） 1000 Mbps（SFP） 伝送速度（光） 1000Mbps 100Mbps 100Mbps - 100Mbps 100Mbps 100Mbps 伝送波長（光） （SFP） 1300nm 1300nm - 1300nm 1300nm 1300nm MACアドレス数 8K 8K 8K 8K 8K 8K 8K Auto Negotiation ○ ○ ○ ○ ○ ○ ○ Auto MDI/MDIX ○ ○ ○ ○ ○ ○ ○ SNMP ○ ○ ○ ○ ○ ○ ○ RMON ○ ○ ○ ○ ○ ○ ○ RSTP ○ ○ ○ ○ ○ ○ ○ MRP - - - -Extended Ring （独自の超高速冗長化） ○ ○ ○ ○ ○ ○ ○ QoS（設定） ○ ○ ○ ○ ○ ○ ○ IGMP Snooping ○ ○ ○ ○ ○ ○ ○ Multicast Filtering ○ ○ ○ ○ ○ ○ ○ VLAN ○ ○ ○ ○ ○ ○ ○ ポートミラーリング ○ ○ ○ ○ ○ ○ ○ BOOTP ○ ○ ○ ○ ○ ○ ○ DHCP ○ ○ ○ ○ ○ ○ ○ ポートセキュリティ ○ ○ ○ ○ ○ ○ ○ WEB管理画面 ○ ○ ○ ○ ○ ○ ○ RS232管理ポート ○ ○ ○ ○ ○ ○ ○ メモリーカード - - - -定格入力電圧 DC24V（12∼48V） DC24V（12∼48V） DC24V（12∼48V） DC48V（36 ∼ 75V） *2 AC115/230V（90 ∼ 264） *3 DC110/250V（88 ∼ 300） *3 DC48V（36 ∼ 75V） *2 AC115/230V（90 ∼ 264） *3 DC110/250V（88 ∼ 300） *3 DC48V（36 ∼ 75V） *2 AC115/230V（90 ∼ 264） *3 DC110/250V（88 ∼ 300） *3 DC48V（36 ∼ 75V） *2 AC115/230V（90 ∼ 264） *3 DC110/250V（88 ∼ 300） *3 動作温度 -40∼75℃ -40∼75℃ -40∼75℃ -40∼70℃ -40∼70℃ -40∼70℃ -40∼70℃ 電源警報出力 ○ ○ ○ - - - -ポート警報出力 ○ ○ ○ - - - -寸法（mm） （W × H × D） 54×146×125 66×173×140 66×173×140 442×44×375 442×44×375 442×44×375 442×44×375 認証 / 準拠規格CE, UL, cUL, UL-Ex,
CE, UL, cUL, UL-Ex,
CE, UL, cUL, UL-Ex, cUL-Ex, ATEX, EAC, IECEx
（4012T-2GT-2FX） CE, UL, cUL, EAC, KC
CE, UL, cUL, EAC, KC （4808E-16FX LC-4GC）
CE, UL, cUL, KC
（4808E-16FX-4GC） CE, UL, cUL CE, UL, cUL
▋
FL SWITCH 4000/4800
シリーズ
コンパクトかつ高機能マネージドスイッチ
・10/100Mbps 8ポート
（光x2・光x3・光x4、ギガビットポート内蔵あり）
・メタル筐体
・RSTP、VLAN、SNMPなどのマネージド機能
・セキュリティ機能（MACアドレスフィルタ）
・広温度範囲仕様（-40℃∼70℃）
・Ethernet/IPモード、DLRの冗長モードをサポート
マネージドスイッチ 7000シリーズ本体
外観型式 FL SWITCH 7008-EIP FL SWITCH
7006/2FX-EIP FL SWITCH 7005/ FX-2FXSM-EIP FL SWITCH 7006-2GC-EIP FL SWITCH 7004-4GC-EIP FL SWITCH 7004-2TC-2GC-EIP 製品番号 2701418 2701419 2701420 2701554 2701553 2702175 ポート数（RJ45） 8 6 5 6 4 4 ポート数 （SFP/RJ45 コンボポート） 100 Mbps - - - 2 *1 1000 Mbps - - - 2 *2 4 *2 2 *2 ポート数（光：コネクタ） - 2（SC/マルチ） 1（SC/マルチ）+ 2（SC/シングル） - - -伝送速度（RJ45） 10/100 Mbps 10/100 Mbps 10/100 Mbps 10/100 Mbps 10/100 Mbps 10/100 Mbps 伝送速度 （SFP/RJ45 コンボポート） 100 Mbps - - - 10/100 Mbps（RJ45） 100 Mbps（SFP） 1000 Mbps - - -10/100/1000 Mbps（RJ45） 1000 Mbps（SFP） 10/100/1000 Mbps（RJ45） 1000 Mbps（SFP） 10/100/1000 Mbps（RJ45） 1000 Mbps（SFP） 伝送速度（光） - 100Mbps 100Mbps - - -伝送波長（光） - 1310nm 1310nm - - -MACアドレス数 16K 16K 16K 16K 16K 16K Auto Negotiation ○ ○ ○ ○ ○ ○ Auto MDI/MDIX ○ ○ ○ ○ ○ ○ SNMP ○ ○ ○ ○ ○ ○ RMON ○ ○ ○ ○ ○ ○ RSTP ○ ○ ○ ○ ○ ○ MRP - - -
-Device Level Ring
（DLR 機能） ○ ○ ○ ○ ○ ○ QoS（設定） ○ ○ ○ ○ ○ ○ IGMP Snooping ○ ○ ○ ○ ○ ○ Multicast Filtering ○ ○ ○ ○ ○ ○ VLAN ○ ○ ○ ○ ○ ○ ポートミラーリング ○ ○ ○ ○ ○ ○ BOOTP ○ ○ ○ ○ ○ ○ DHCP ○ ○ ○ ○ ○ ○ ポートセキュリティ ○ ○ ○ ○ ○ ○ WEB管理画面 ○ ○ ○ ○ ○ ○ RS232管理ポート - - - -メモリーカード ○（SD） ○（SD） ○（SD） ○（SD） ○（SD） ○（SD） 定格入力電圧 DC24V（18∼58V） DC24V（18∼58V） DC24V（18∼58V） DC24V（18∼58V） DC24V（18∼58V） DC24V（18∼58V） 動作温度 -40∼70℃ -40∼70℃ -40∼70℃ -40∼70℃ -40∼70℃ -40∼70℃ 電源警報出力 ○ ○ ○ ○ ○ ○ ポート警報出力 ○ ○ ○ ○ ○ ○ 寸法（mm） （W × H × D） 60×130×135.5 60×130×135.5 60×130×135.5 60×130×135.5 60×130×135.5 60×130×135.5 認証 / 準拠規格 CE, UL, cUL, UL-Ex, cUL-Ex
Ethenet/IP conformance適合
CE, UL, cUL, UL-Ex, cUL-Ex Ethenet/IP conformance適合
CE, UL, cUL, UL-Ex, cUL-Ex
Ethenet/IP conformance適合 CE, UL, cUL CE, UL, cUL CE, UL, cUL
*1：接続可能な光SFPモジュールは、FL SFP FX（2891081）など（100Mbpsタイプ）のいずれかになります。（→P.18）
*2：接続可能な光SFPモジュールは、FL SFP SX（2891754）など（1000Mbpsタイプ）のいずれかになります。（→P.18）
SW ITCH 3000E X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 A/ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT US2 US1 X LINK/K/ ACT X14 LINK/K/ ACTT X X1 X2 X3 X4 X5 X6 X9 X10 X11 X12 X13 A/ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT US2 US1 X INK/K/K/ ACT SW IT CH 3000E X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 A/ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT US2 US1 X LINK/NK/CT/ X14 LINK/NK/ ACTCT X X1PRP A X2 PRP B X1 – X2 – X3 US1 FAIL US2 D C B A PRP APRP A PRP A PRP A PRP BPRP B PRP B PRP B X3 X1PRP A X2 PRP B X1 – X2 – X3 MODE RED 2000E US1 FAIL US2 D C B A PRP APRP A PRP A PRP A PRP BPRP B PRP B PRP B
SAN
SAN
FL RED
Network A
SW ITCH 3000E X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 A/ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT US2 US1 X LINK/NK// ACT X14 LINK/NK/ ACTT X1 X1 X2 X3 X4 X5 X6 X9 X10 X11 X12 X13 A/ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT US2 US1 X LINK/K/CT SW ITCH 3000E X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 A/ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT LINK/ ACT US2 US1 X NK/K/ K/ CT X14 NK/ NK/ CT CT XNetwork B
マネージドスイッチ SMNシリーズ本体
外観 型式 FL SWITCH SMN 6TX/2POF-PN FL SWITCH SMN 8TX-PN FL SWITCH SMN 6TX-2FX FL SWITCH SMN 6TX-2FX SM 製品番号 2700290 2989501 2989543 2989556 ポート数（RJ45） 6 8 6 6 ポート数 （光：コネクタ） 2（SCRJ） - 2（SC） 2（SC） 伝送速度（RJ45） 10/100Mbps 10/100Mbps 10/100 Mbps 10/100 Mbps 伝送速度（光） 100Mbps - 100 Mbps 100 Mbps 伝送波長（光） 660nm - 1300 nm 1300 nm ファイバ種類（光） POF（MM） - グラス（MM） グラス（SM） MACアドレス数 4K 4K 4K 4K Auto Negotiation ○ ○ ○ ○ Auto MDI/MDIX ○ ○ ○ ○ SNMP ○ ○ ○ ○ RMON ○ ○ ○ ○ STP/RSTP ○ ○ ○ ○ MRP ○ ○ ○ ○ Extended Ring （独自の超高速冗長化） - - - -QoS（設定） ○ ○ ○ ○ IGMP Snooping ○ ○ ○ ○ Multicast Filtering ○ ○ ○ ○ VLAN ○ ○ ○ ○ ポートミラーリング ○ ○ ○ ○ BOOTP ○ ○ ○ ○ DHCP ○ ○ ○ ○ ポートセキュリティ ○ ○ ○ ○ WEB管理画面 ○ ○ ○ ○ RS232管理ポート ○ ○ ○ ○ メモリーカード 専用メモリープラグ 専用メモリープラグ 専用メモリープラグ 専用メモリープラグ 定格入力電圧 DC24V（18∼32V） DC24V（18∼32V） DC24V（18∼32V） DC24V（18∼32V） 動作温度 0∼55℃ 0∼55℃ 0∼55℃ 0∼55℃ 電源警報出力 ○ ○ ○ ○ ポート警報出力 ○ ○ ○ ○ 寸法 （mm） （W × H × D） 56×133×125 56×133×125 56×133×125 56×133×125認証 CE, UL, cUL CE, UL, cUL, EAC CE, UL, cUL CE, UL, cUL
コンパクトかつ高機能マネージドスイッチ
・10/100Mbpsタイプ
・8ポート内蔵（光2ポートタイプあり）
・メタル筐体
・MRP、RSTP、VLAN、SNMPなどのマネージド機能
・PROFINETモード
▋
FL SWITCH SMN
シリーズ
PRP
冗長化モジュール
・10/100Mbps（機器側RJ45、二重ネット
ワーク側RJ45または光LCマルチ）
・メタル筐体
・PRP冗長化
（IEC62439-3規定, IEC61850準拠）
・広温度範囲仕様（-40℃∼70℃）
冗長化モジュール REDシリーズ
外観 型式 FL RED 2003E PRP FL RED 2001E PRP 2LC 製品番号 2701863 2701864 ポート数（RJ45） 3 1 ポート数（光 : コネクタ） 0 2（LCマルチ） 伝送速度（RJ45） 10/100Mbops 伝送速度（光） 100Mbps 伝送波長（光） 1310nm Auto Negotiation ○ Auto MDI/MDIX ○ SNMP ○ RMON -PRP（ネットワーク二重化） ○ BOOTP ○ DHCP ○ ポートセキュリティ -WEB管理画面 ○ 定格入力電圧 DC24, 48V（18∼58V） 動作温度 -40∼70℃ 電源警報出力 ○ ポート警報出力 ○ 寸法（mm）（W × H × D） 40×100×109認証 / 準拠規格 CE, UL, cUL
IEC61850-3, IEEE 1613
マネージドスイッチ GHSシリーズ本体、拡張モジュール
外観
型式 FL SWITCH GHS 4G/12 FL SWITCH GHS 12G/8 FL SWITCH GHS
4G/12-L3 FL SWITCH GHS 12G/8-L3 FL FXT 製品番号 2700271 2989200 2700786 2700787 2989307 本体ポート数（RJ45） 4 8 4 8 GHSシリーズ用拡張モジュール： インタフェースモジュールを最大 4台搭載可能 本体ポート数 （SFP/RJ45 コンボポート） 4 *1 - 4 *1 -本体ポート数（光：コネクタ） - 4（SFP） - 4（SFP） 本体伝送速度（RJ45） 10/100Mbps 10/100/1000Mbps 10/100Mbps 10/100/1000Mbps 伝送速度 （SFP/RJ45 コンボポート） 10/100/1000 Mbps（RJ45） 1000 Mbps（光SFP） -10/100/1000 Mbps（RJ45） 1000 Mbps（光SFP） -本体伝送速度（光） - 1000Mbps - 1000Mbps 本体伝送波長（光） - - - -MACアドレス数 16K 16K 16K 16K -L3 Switch 機能 - - ○ ○ -Auto MDI/MDIX ○ ○ ○ ○ -SNMP ○ ○ ○ ○ -RMON ○ ○ ○ ○ -STP/RSTP ○ ○ ○ ○ -MRP ○ ○ ○ ○ -FAST Ring （独自の高速冗長化） ○ ○ ○ ○ -Large Ring （独自の拡張冗長化） ○ ○ ○ ○ -Extended Ring （独自の超高速冗長化） - - - - -QoS（設定） ○ ○ ○ ○ -IGMP Snooping ○ ○ ○ ○ -Multicast Filtering ○ ○ ○ ○ -VLAN ○ ○ ○ ○ -ポートミラーリング ○ ○ ○ ○ -BOOTP ○ ○ ○ ○ -DHCP ○ ○ ○ ○ -ポートセキュリティ ○ ○ ○ ○ -WEB管理画面 ○ ○ ○ ○ -RS232管理ポート ○ ○ ○ ○ -メモリーカード ○（SD） ○（SD） ○（SD） ○（SD） -定格入力電圧 DC24V（18.5∼30.5V） DC24V（18.5∼30.5V） DC24V（18.5∼30.5V） DC24V（18.5∼30.5V） -動作温度 -20∼55℃ -20∼55℃ -20∼55℃ -20∼55℃ -20∼55℃ 電源警報出力 ○ ○ ○ ○ -ポート警報出力 ○ ○ ○ ○ -寸法 （mm） （W × H × D） 287×125×115 287×125×115 287×125×115 287×125×115 127×125×115
認証 CE, UL, cUL, EAC CE, UL, cUL, EAC CE, UL, cUL CE, UL, cUL CE, UL, cUL, EAC, KC
*1：接続可能なSFPモジュールは、FL SFP SX（2891754）など（1000Mbpsタイプ）のいずれかになります。（→P.18）
ギガビット対応モジュラー型マネージドスイッチ
・モジュラー型のため、アプリケーションに合わせたポートを選択可能
・ギガビット（10/100/1000Mbps）および 10/100Mbps
・最大28ポートまで拡張可能（RJ45、光ポート）
・メタル筐体
・MRP、RSTP、VLAN、SNMPなどのマネージド機能
・セキュリティ機能（MACアドレスフィルタ、RADIUS認証）
・トラフィック制御（ストーム制御、トラフィックシェイピング）
・L3スイッチ機能あり
・PROFINET、Ethernet/IPモード
▋
FL SWITCH GHS
シリーズ
マネージドスイッチ GHSシリーズ用インターフェースモジュール
外観 型式 FL IF 2TX VS-RJ-F FL IF 2TX VS-RJ-D FL IF 2FX SC-F FL IF 2FX SC-D FL IF 2FX ST-D FL IF 2FX SM SC-D FL IF 2PSE-F FL IF 2POF SCRJ-D 製品番号 2832344 2832357 2832412 2832425 2884033 2832205 2832904 2891084 ポート数（RJ45） 2 2 - - 2（PoE） -ポート数（光：コネクタ） - - 2（ST・マルチ） 2（SC: シングル） - 2（SCRJ） 伝送速度（RJ45） 10/100Mbps 10/100Mbps - - 10/100Mbps -伝送速度（光） - - 100Mbps 100Mbps -伝送波長（光） - - 1300nm 1300nm - 650nm 動作温度 0∼55℃ 0∼55℃ 0∼55℃ 0∼55℃ 0∼55℃ 0∼55℃ コネクタ挿入方向 正面下面 下面正面 下面 下面 正面 下面 その他機能 - - - -寸法 （mm） （W × H × D） 31×75.7×75.5 31×75.7×75.5 31×83×72.5 31×85×72.5 31×84.7×75.5 31×73.5×72.5認証 CE, UL, cUL, UL-Ex,
cUL-Ex, BV, DNV, KC
CE, UL, cUL, UL-Ex,
cUL-Ex, KC CE, UL, cUL
CE, UL, cUL, UL-Ex, cUL-Ex
CE, UL, cUL, UL-Ex,
cUL-Ex CE, UL, cUL
SFP
モジュール
■1000 Mbpsタイプ
外観 型式 FL SFP SX FL SFP SX2 FL SFP LX10-B FL SFP LX FL SFP LH 製品番号 2891754 2702397 1025401 2891767 2989912 伝送速度 1000Mbps 1000Mbps 1000Mbps 1000Mbps 1000Mbps コネクタ LC LC LC LC LC 伝送モード マルチモード マルチモード シングルモード シングルモード シングルモード 伝送波長 850nm 1310nm 1310nm 1310nm 1550nm 伝送距離（9/125） - - 10km 30km 80km 伝送距離（50/125） 550m（OM2） 1km（OM3, OM4） 2km - 550m -伝送距離（62.5/125） 275m（OM1） 1km - 250m -動作温度 -40∼75℃ -40∼75℃ 0∼65℃ -40∼85℃ -40∼85℃ 寸法 （mm） （W × H × D） --UL, c-UL, BSH, DNV GL, EAC, LR, RINA
UL, cUL, BSH, DNV GL, LR, RINA
認証 UL, cUL, BSH, DNV GL, LR, RINA BSH, DNV GL, LR, RINA
外観 型式 FL SFP WDM10-SET FL SFP WDM10-A FL SFP WDM10-B FL SFP GT 製品番号 2702442 2702440 2702441 2989420 伝送速度 1000Mbps 1000Mbps 1000Mbps 1000Mbps コネクタ LC LC LC RJ45 伝送モード シングルモード シングルモード シングルモード -伝送波長 1550/1310nm 1310 nm（TX） 1550 nm（RX） 1550 nm（TX） 1310 nm（RX） -伝送距離（9/125） 10km 10km 10km -伝送距離（50/125） - - - -伝送距離（62.5/125） - - - -動作温度 -40∼75℃ -40∼75℃ -40∼75℃ -40∼85℃
認証 BSH, DNV GL, LR, RINA BSH, DNV GL, LR, RINA RINA, DNV GL, LR, BSH
■100 Mbpsタイプ
外観 型式 FL SFP FX FL SFP FX SM FL SFP FE WDM20-SET FL SFP FE WDM20-A FL SFP FE WDM20-B 製品番号 2891081 2891082 2702439 2702437 2702438 伝送速度 100Mbps 100Mbps 100Mbps 100Mbps 100Mbps コネクタ LC LC LC LC LC 伝送モード マルチモード シングルモード シングルモード シングルモード シングルモード 伝送波長 1300nm 1300nm 1550/1310nm 1310 nm（TX） 1550 nm（RX） 1550 nm（TX） 1310 nm（RX） 伝送距離（9/125） - 40km 20km 20km 20km 伝送距離（50/125） 2km - - - -伝送距離（62.5/125） - - - - -動作温度 -40∼85℃ -40∼85℃ -40∼75℃ -40∼75℃ -40∼75℃認証 BSH, DNV GL, EAC, LR, RINA BSH, DNV GL, LR, RINA BSH, DNV GL, LR, RINA BSH, DNV GL, LR, RINA RINA, DNV GL, LR, BSH
ネットワーク管理用ソフトウェア
外観
型式 FL NETWORK MANAGER BASIC FL SNMP OPC SERVER V3
製品番号 2702889 2701139
OS Windows 7, 8.1, 10 Windows XP, Vista, 7
ブラウザ - IE 4x 以上 その他 NETフレームワーク 4.6.1以上 Javaランタイム 1.2.2 以上 CPU 1.5 GHz以上 Pentium 266MHｚ 以上 メモリ 2GB以上 32MB以上 ハードディスク 1GB以上 20MB以上 メディア CD-ROM CD-ROM 機能 マネージドスイッチSNMP設定 OPCサーバ SNMPサポート 統合MIBブラウザ 寸法 （mm） （W × H × D） - -認証 -
-マネージドスイッチ用シリアルケーブル
COM CAB MINI DIN 2400127 マネージドスイッチのRS232C ポート用ケーブル（3m）
▋
ソフトウエア・アクセサリ
マネージドスイッチ用 メモリプラグ・SDメモリカード
外観型式 FL MEM PLUG FL MEM PLUG/MRM SD FLASH 512MB SD FLASH 2GB FL SD FLASH/MRM FL SD FLASH/L3/MRM
製品番号 2891259 2891275 2988146 2988162 2700270 2700607 メモリー機能 MRP マネージャー機能 SMN用コンフィグレーショ ンメモリ SMN用コンフィグレー ションメモリ、MRPマネー ジャー機能付 コンフィグレーション SDメモリカード コンフィグレーション SDメモリカード コンフィグレーション SDメモリカード、 MRPマネージャー機能付 コンフィグレーション SDメモリカード、 MRPマネージャー機能付、 L3用 認証 CE CE CE CE CE CE
►
ファイアウォール機能
ファイアウォールにより境界の防御を行います。不必要な通信が境界をまたいで
流れないように設定します。
ルータモード
2つのネットワーク間を流れる通信を制御します。
ステルスモード
1つのネットワーク間を流れる通信を2つに分けて制御します。
（mGuardの設定のみで対応可能です。）
ファイアウォールの境界を2段階にできます。
DMZ
RS 4004モデルでは、LAN、WAN間の通信を直接認めず、LAN⇔DMZ、DMZ⇔WAN
間の通信しかできないように設定可能です。DMZにおいてアプリケーションレベルでの
処理をすることで防御性を高められます。
（DMZを第2のWANポートとして使用するこ
とも可能です。）
さらにmGuardでは次のような機能が利用できます。
・ユーザーファイアウォール
ユーザー毎の認証によりフィルタルールを変更できます。
・条件ファイアウォール
入力接点やコマンドによりフィルタルールを変更できます。
・OPCインスペクタ、MODBUS/TCPインスペクタ
ディープパケットインスペクション技術により、OPCパケット、MODBUS/TCPパケットの中身を解析し、
フィルタを適切に行います。OPCインスペクタは、NAT機能と組み合わせて使用できます。
・流入出通信量の制御
過度な通信量を抑えるための手段を提供します。
・ステートフルパケットインスペクション
接続手順を監視します。
▋
FL MGUARD
シリーズ
FL MGUARDシリーズは、
ファイアウォール機能、VPN機能、CIM機能などを提供する産業用セキュリティ機器です。
（*1）
内部ネットワーク
外部ネットワーク
プラントネットワーク中の通信プラントネットワーク
WAN
LAN
DMZ
*1：ルータ製品にはファームウェアが搭載されており、機能改善やセキュリティ向上のために更新されることがあります。 新しいファームウェアは弊社ホームページ内の各製品ページに掲載されます。定期的な確認、導入判断、作業についてはお客様の責任において実施してください。►
VPN
機能
VPN
を使用することでリモートメンテナンスなどのための異なるロケーションの2点間の
通信の際、次の利点を得られます。
さらにmGuardでは次のような機能が利用可能です。
・UDPに加えて自動的にTCP通信回線を使ってアクセスしにいきます。
・VPNの中継が可能です（Hub & Spoke）
（右図）。
・IPSecに加えてOpenVPN Client機能に対応しています。
・XAUTH、ModeConfigによりスマートフォン、タブレットからの
アクセスに対応します（IOS、Android）。
・VPNで、豊富なファイアウォール、NAT機能が利用できます。
・冗長化が可能です（下図）。
暗号化
認証
完全性
・・・・途中の盗聴を許さない通信が可能になります。
・・・・なりすまし防止が可能になります。
・・・・データが途中で改ざんされていないことが確認できます。
▋
FL MGUARD
シリーズ
ネットワーク
1
暗号
復号
ネットワーク
2
IPsec VPN
暗号化データ
Internet
mGuard
mGuard
リモートマシン
ローカルオフィス
IPsec VPN
Internet
TCP
ポート
本社
拠点
2
192.168.2.0/24
拠点
1
192.168.2.0/24
IPsec トン ネル IPsec トン ネル内部ネットワーク
A
内部ネットワーク
B
VPN
有効 待機Internet
仮想IP
VPN状態のコピー
mGuard 1
►
CIM
機能（
CIFS Integrity Monitoring
機能）
CIM
機能は、製造現場などで使われているセキュリティ対策に不安のある古いPCに
保護機能を提供します。
・動作保証や互換性不明のためOSのバージョンを上げられない。
・PCの性能自体が低く、ウイルス駆除ソフトウエアの実行自体が、アプリケーションのリアルタイム
処理に与える悪影響が懸念される。
・未知のマルウエアへの対策が心配である。
CIM
機能は、検査機能で対象PCを保護します。
検査機能
PCファイルシステムの正常状態からの変化を監視します。
対象PCへの負荷が少なく、OS動作も阻害しないため、アプリ実行への影響が小さく済みます。
正常状態監視のため、未知マルウエアによるゼロディ攻撃にも対応可能です。
専用機器であることの利点
▋
FL MGUARD
シリーズ
DATA Batch CIFS Downloads Inno public RECYCLER ServicesSystem Volume Infornation tmp Tools + -+ + + + + + + + +
