Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チ

Cisco

Catalyst

Express 500 シ リ ーズ ス イ ッ チは、 従業員数が 250 名以下の企業に最適なシ ス コ のネ ッ ト ワーキ ン グ製品です。

こ の製品フ ァ ミ リ はレ イ ヤ

2 で運用 さ れる フ ァ ス ト イーサネ ッ ト ス イ ッ チおよびギガ ビ ッ ト イーサネ ッ ト ス イ ッ チで、 シ ス

コ シ ス テ ム ズの優れた テ ク ノ ロ ジーに よ っ て、 ワ イ ヤ

ス ピー ド の ノ ンブ ロ ッ キ ン グ ス イ ッ チン グ処理を行い、 データ通信、 無

線通信、 お よ び音声通信に適 し たセキ ュ ア なネ ッ ト ワ ー ク 基盤を実現 し ます。 内蔵の高度なセキ ュ リ テ ィ 機能に よ っ て、 お使

いのデバ イ スやネ ッ ト ワー ク の保護を よ り 確実な も のにで き ます。

Cisco Catalyst Express 500 シ リ ーズにはわか り やすい GUI が用意 さ れてい る ため、 ネ ッ ト ワー ク の設定、 運用、 お よび ト ラ ブル

シ ュ ーテ ィ ン グ を容易に行 う こ と がで き ます。 ま た、 あ ら か じ め定義 さ れたシ ス コ の推奨ネ ッ ト ワ ー ク 設定、

Quality of Service

（

QoS; サービ ス品質）、 セキ ュ リ テ ィ 、 およびマルチキ ャ ス ト 設定に対応し た Cisco Smartport が組み込まれてお り 、 データ、 ビ

デオ、

IP コ ミ ュ ニケーシ ョ ン、 お よび無線 LAN アプ リ ケーシ ョ ンの透過的な統合が可能です。 Cisco Smartport テ ク ノ ロ ジーを

使用す る と 、 ミ ッ シ ョ ン ク リ テ ィ カルな ト ラ フ ィ ッ ク を優先的に処理 し 、 高品質な音声通話を実現 し 、 広帯域幅を占有す る ビ

デオ

ト ラ フ ィ ッ ク が他のアプ リ ケーシ ョ ンに影響を与え る のを防ぐ こ と がで き ます。さ ら に、無線ネ ッ ト ワー ク のセキ ュ リ テ ィ

確保 も 可能です。

Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チに統合 さ れてい る イ ン テ リ ジ ェ ン ト 機能を活用する と 、 デバ イ ス

やネ ッ ト ワー ク の障害を検出 し 、 業務への影響を未然に防 ぐ こ と がで き ます。

個々の ス イ ッ チの管理には、 内蔵のGUI 対応デバ イ ス マネージ ャ を使用 し ます。 ま た、 ネ ッ ト ワー ク の管理は、 PC ベース の

ネ ッ ト ワー ク 管理アプ リ ケーシ ョ ンであ る

Cisco Network Assistant で行い ます。 Cisco Network Assistant では、 シ ス コ ス イ ッ チ

やルー タ お よ び無線ア ク セ ス

ポ イ ン ト と いっ たシ ス コ製デバ イ ス の管理 と 設定を一元的に行 う こ と がで き ます。 ま た、 複数の

ス イ ッ チの設定を一度に実行で き る だけでな く 、 シ ス コ 製無線ア ク セ ス ポ イ ン ト を設定し た り 、 シ ス コ ルータやア ク セ ス ポ イ

ン ト 上のデバ イ ス

マネージ ャ を起動 し た り で き ます。 シ ス コ製の ス イ ッ チ、 ルータ、 および無線ア ク セ ス ポ イ ン ト 上の ソ フ ト

ウ ェ アの ア ッ プグ レー ド は、 ド ラ ッ グ & ド ロ ッ プ操作の要領で簡単に実行で き ます。 Cisco Network Assistant は、 シ ス コ の Web

サ イ ト （

http://www.cisco.com/go/cna

） か ら 無償でダ ウ ン ロ ー ド で き ます。

ま た、

Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チには Power over Ethernet （PoE） に対応し た機種 も あ り ます。 こ のため、 IP コ

ミ ュ ニ ケーシ ョ ンや無線

LAN での構成の複雑化を軽減 し、 コ ス ト を抑え る こ と がで き ます。 PoE は、 カ テ ゴ リ 5 ケーブルを

使っ て イ ン ラ イ ン

パワー デバ イ ス に電源を供給 し、同時に イーサネ ッ ト 接続を可能にする高度な技術です。 イ ン ラ イ ン パワー

デバ イ ス には、 無線ア ク セ ス

ポ イ ン ト 、 有線 TV カ メ ラ 、 および IP 電話な どがあ り ます。 PoE ポー ト を使用する と 、 イ ン ラ イ

ン

パワー デバ イ ス には電源コ ンセン ト や電源コー ド を確保する必要がな く な り 、 コ ス ト を削減する こ と がで き ます。

Cisco Catalyst Express 500 シ リ ーズには、 4 つのモデルがあ り ます （図 1および表 1 を参照）。

図

1

Cisco Catalyst Express 500 シ リ ーズ

表

1

Cisco Catalyst Express 500 シ リ ーズのモデル

図

2に、 Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チを使用 し た一般的な構成例を示 し ます。

図

2

Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チの一般的な構成例

製品名称/ （SKU） 説明 Cisco Catalyst Express 500-24TT （WS-CE500-500-24TT）

• 10/100 ポー ト ×24 （デス ク ト ッ プ接続用）

• 10/100/1000BASE-T ポー ト ×2 （ア ッ プ リ ン ク またはサーバ接続用） Cisco Catalyst Express

500-24LC （WS-CE500-500-24LC）

• 10/100 ポー ト ×20 （デス ク ト ッ プ接続用）

• 10/100 PoE ポー ト ×4 （デス ク ト ッ プ、 無線ア ク セス ポ イ ン ト 、 IP テ レ フ ォ ニー、 または有線 TV カ メ ラ接続用）

• 10/100/1000BASE-T または Small Form-Factor Pluggable （SFP） ポー ト ×2 （ア ッ プ リ ン ク またはサー バ接続用）

Cisco Catalyst Express 500-24PC （WS-CE500-500-24PC）

• 10/100 PoE ポー ト ×24 （デス ク ト ッ プ、 無線、 IP テ レ フ ォ ニー、 または有線 TV カ メ ラ接続用） • 10/100/1000BASE-T または SFP ポー ト ×2 （ア ッ プ リ ン ク またはサーバ接続用）

Cisco Catalyst Express 500G-12TC （WS-CE500G-500G-12TC）

• 10/100/1000BASE-T ポー ト ×8、 および10/100/1000BASE-T または SFP ポー ト ×4 （ス イ ッ チの集約 またはサーバ接続用）

主な利点

パ フ ォ ーマ ン ス

Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チは、すべてのポー ト に対 し て ワ イ ヤ ス ピー ド の ノ ンブ ロ ッ キ ン グ ス イ ッ チン グ機能

を備え てい ま す。 こ れに よ っ て、

10/100 Mbps ポー ト （デス ク ト ッ プ、 無線ア ク セ ス ポ イ ン ト 、 プ リ ン タ、 IP フ ォ ン接続用）

と 、

10/100/1000BASE-T ま たは SFP ポー ト （サーバま たはバ ッ ク ボーン接続用） が提供 さ れます。 Head-of-Line （HOL; ヘ ッ ド

オブ ラ イ ン） ブ ロ ッ キ ン グ の防止機能が働 く ため、 ス イ ッ チの特定のポー ト が過度の輻輳状態に な っ て も 、 他のポー ト のパ

フ ォーマ ン ス が影響を受け る こ と はあ り ません。

優れた操作性

Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チは優れた操作性を備えてい ます。ス イ ッ チの初期設定には GUI 対応デバ イ ス マネー

ジ ャ を使い、 コ ン ソ ール ケーブルや端末エ ミ ュ レーシ ョ ン ソ フ ト ウ ェ アは必要あ り ません。 内蔵の イ ン テ リ ジ ェ ン ス機能に

よ っ て、 ス イ ッ チはシ ス テ ム レベルで最適化 さ れます。 各ポー ト には、 事前に定義 さ れた Cisco Smartport の 10 の ロールの中

か ら 、 最適な設定が適用 さ れます。 ま た、 すべての PoE ポー ト では、 一度に IEEE 規格の最大値であ る 15.4 W ま での電力を供

給で き ます。 そのため、 パ ワー バジ ェ ッ ト を策定 し た り 、 電力消費の超過や電源シ ェルフの追加な どで煩わ し い思いを し た り

す る 必要があ り ません。 さ ら に、 ポー ト 速度 と デ ュ プ レ ッ ク ス の自動ネ ゴ シエーシ ョ ンがすべてのポー ト でサポー ト さ れます。

Automatic Medium-Dependent Interface crossover （Auto-MDIX; 自動 メ デ ィ ア依存型 イ ン ターフ ェ イ ス ク ロ ス オーバー） の検出機

能がサポー ト さ れてい る ため、 ケーブル タ イ プの適否を気にする必要 も あ り ません。

スマー ト

社員数

250 名以下の企業について、 エン ド ツーエン ド のシ ス コ製品に よ る ネ ッ ト ワー ク の構築 と 運用が大幅に簡素化 さ れます。

Cisco Smartports Advisor を使用する と 、 Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チは接続 さ れてい る シ ス コ製デバ イ ス を自動

的に検出 し て、 適切な

Smartport の ロールを提示 し ます。 Smartport の電話およびデス ク ト ッ プに関する ロールを適用する と 、 良

好な音声品質が保証 さ れ ます。 ユーザが大 き な フ ァ イ ルの送信やダ ウ ン ロ ー ド を行っ て も 、 通話品質が影響を受け る こ と はあ

り ません。 ま た、 ス イ ッ チには、 設定 ミ ス を自動的に検出 し て修正を促す機能 も あ り ます。

セキ ュ ア

業務の安全性を向上 さ せ る ため、Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チには複数のセキ ュ リ テ ィ レ イ ヤが用意 さ れてい ま

す。

GUI 対応デバ イ ス マネージ ャ で送受信 さ れる管理用 ト ラ フ ィ ッ ク は、 Secure Socket Layer （SSL） お よび SNMPv3 （簡易ネ ッ

ト ワー ク 管理プ ロ ト コ ル） を使用 し て暗号化す る こ と がで き 、 デバ イ ス のセキ ュ リ テ ィ が確保 さ れます。 ネ ッ ト ワ ー ク

セキ ュ

リ テ ィ については、

3 つのセキ ュ リ テ ィ レベルか ら お客様の業務内容に最適な も の を選択で き ます。 こ の ス イ ッ チは、 Cisco

Aironet 無線ア ク セ ス ポ イ ン ト と の優れた統合機能を備えてい る ため、 セキ ュ アな無線 LAN ネ ッ ト ワー ク を迅速かつ容易に構

築で き ま す。

Cisco Catalyst Express 500 シ リ ーズ と シ ス コ の自己防衛型ネ ッ ト ワー ク ソ リ ュ ーシ ョ ンや Clean Access ソ リ ュ ー

シ ョ ン を併用す る こ と で、 ネ ッ ト ワ ー ク を ウ イ ル ス感染か ら 保護 し 、 ネ ッ ト ワ ー ク 全体のセキ ュ リ テ ィ 保護レベルを向上 さ せ

る こ と がで き ます。

容易なモニ タ リ ング と ト ラ ブルシ ュ ーテ ィ ング

シ ス コ の ワ ン ク リ ッ ク

ト ラ ブルシ ュ ーテ ィ ン グ ツールを使用す る と 、 ケーブル接続の不具合 （配線のオープンやシ ョ ー ト な

ど）、 一般的な設定 ミ ス、 お よ びその他の潜在的な不具合について、 簡単に ト ラ ブルシ ュ ーテ ィ ン グ を行 う こ と がで き ます。 グ

ラ フ ィ カルな ト レ ン ド

チ ャー ト やア ラ ー ト LED を使っ て不具合を特定 し、ネ ッ ト ワー ク がダ ウ ンする のを未然に防ぐ こ と が可

能です。

制限つ き ラ イ フ タ イム保証

Cisco Catalyst Express 500 シ リ ーズには、 制限つき ラ イ フ タ イ ム保証が付いています。 詳 し く は、

http://www.cisco.com

を参照 し

て く だ さ い。

製品仕様

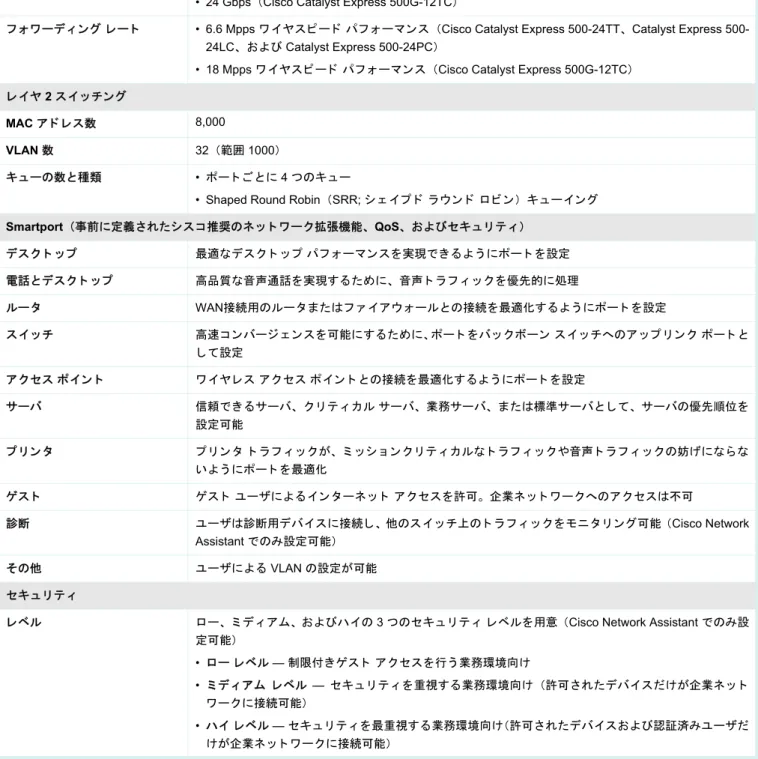

表 2 に、 Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チの仕様を示し ます。

表

2

Cisco Catalyst Express 500 シ リ ーズ ス イ ッ チの仕様

機能 説明

パフ ォ ーマ ン ス

ス イ ッ チ ング処理能力 • 8.8 Gbps （Cisco Catalyst Express 500-24TT、 Catalyst Express 500-24LC、 および Catalyst Express 500-24PC）

• 24 Gbps （Cisco Catalyst Express 500G-12TC）

フ ォ ワーデ ィ ング レー ト • 6.6 Mpps ワ イヤス ピー ド パフ ォ ーマ ン ス （Cisco Catalyst Express 24TT、 Catalyst Express 500-24LC、 および Catalyst Express 500-24PC）

• 18 Mpps ワ イヤス ピー ド パフ ォ ーマ ン ス （Cisco Catalyst Express 500G-12TC） レ イ ヤ 2 ス イ ッ チ ング

MAC ア ド レ ス数 8,000

VLAN 数 32 （範囲 1000）

キ ュ ーの数 と 種類 • ポー ト ご と に 4 つのキ ュ ー

• Shaped Round Robin （SRR; シ ェ イ プ ド ラ ウン ド ロ ビ ン） キ ュ ー イ ング Smartport （事前に定義 さ れたシス コ推奨のネ ッ ト ワー ク拡張機能、 QoS、 およびセキ ュ リ テ ィ ） デス ク ト ッ プ 最適なデス ク ト ッ プ パフ ォ ーマ ン ス を実現で き る よ う にポー ト を設定 電話 と デス ク ト ッ プ 高品質な音声通話を実現する ために、 音声 ト ラ フ ィ ッ ク を優先的に処理 ルー タ WAN接続用のルー タ またはフ ァ イ アウ ォ ール と の接続を最適化する よ う にポー ト を設定 ス イ ッ チ 高速 コ ンバージ ェ ン ス を可能にする ために、ポー ト をバ ッ ク ボーン ス イ ッ チへのア ッ プ リ ン ク ポー ト と し て設定 ア ク セス ポ イ ン ト ワ イ ヤレ ス ア ク セス ポ イ ン ト と の接続を最適化する よ う にポー ト を設定 サーバ 信頼で き るサーバ、 ク リ テ ィ カル サーバ、 業務サーバ、 または標準サーバ と し て、 サーバの優先順位を 設定可能 プ リ ン タ プ リ ン タ ト ラ フ ィ ッ クが、 ミ ッ シ ョ ン ク リ テ ィ カルな ト ラ フ ィ ッ クや音声 ト ラ フ ィ ッ クの妨げにな ら な いよ う にポー ト を最適化 ゲス ト ゲス ト ユーザによ る イ ン タ ーネ ッ ト ア ク セス を許可。 企業ネ ッ ト ワー クへのア ク セスは不可 診断 ユーザは診断用デバイ スに接続 し 、 他のス イ ッ チ上の ト ラ フ ィ ッ ク を モ ニ タ リ ング可能 （Cisco Network Assistant でのみ設定可能） その他 ユーザに よ る VLAN の設定が可能 セキ ュ リ テ ィ

レ ベル ロー、 ミ デ ィ アム、 およびハイの 3 つのセキ ュ リ テ ィ レベルを用意 （Cisco Network Assistant でのみ設 定可能）

• ロー レベル ― 制限付きゲス ト ア ク セス を行 う 業務環境向け

マルチキ ャ ス ト ネ ッ ト ワー ク上の他のア プ リ ケーシ ョ ンに影響を与え ないよ う 、 広帯域のビデオ ト ラ フ ィ ッ ク を最適化 イ ン ラ イ ン パワー （PoE） Cisco Catalyst Express 500-24PC の 24個 のPoEポー ト は、 カ テ ゴ リ 5 ケー ブル を 介 し て最大15.4 W

（IEEE 802.3af 規格の最大値） の電力を供給で き、 合計で 370 W のイ ン ラ イ ン パワー供給が可能 Cisco Catalyst Express 500-24LC ス イ ッ チの 4 つの PoE ポー ト は、 カ テ ゴ リ 5 ケーブルを介 し て最大 15.4 W の電力を供給で き、 合計で 62 W のイ ン ラ イ ン パワー供給が可能

IEEE 802.3af の PoE 規格およびシス コ独自のイ ン ラ イ ン パワー規格の両方をサポー ト 製品仕様

サポー ト さ れる規格 • IEEE 802.1d Spanning-Tree Protocol （STP; スパニ ングツ リ ー プ ロ ト コル） • IEEE 802.1p Class of Service （CoS; サービ ス ク ラ ス）

• IEEE 802.1q VLAN

• IEEE 802.1w Rapid Spanning Tree Protocol （RSTP） • IEEE 802.1X ポー ト ア ク セス認証

• IEEE 802.3ad Link Aggregation Control Protocol （LACP） • IEEE 802.3af Power over Ethernet （PoE）

• IEEE 802.3X 10BASE-T、 100BASE-TX、 および 1000BASE-T ポー ト での全二重通信 • IEEE 802.3u 100BASE-T

• IEEE 802.3ab 1000BASE-T • IEEE 802.3z 1000BASE-X

• IGMP （v1、 v2、 および v3） ス ヌーピ ング • Secure Sockets Layer （SSL）

• SNMPv3 （読み取 り 専用） 管理 （モ ニ タ リ ングのみ） • BRIDGE-MIB

• ENTITY-MIB • ETHERNET-MIB • IF-MIB

• RFC1213-MIB （MIB II）

• RMON-MIB （統計情報、 履歴、 ア ラ ーム、 およびイ ベン ト グループのみ） • CISCO-PRODUCTS-MIB • CISCO-SYSLOG-MIB • CISCO-ENVMON-MIB コ ネ ク タ およびケーブル • 10/100BASE-TX ポー ト ： RJ-45 コ ネ ク タ 、 2 組のカ テ ゴ リ 5 UTP ケーブル • 10/100/1000BASE-T ポー ト ： RJ-45 コ ネ ク タ 、 4 組のカ テ ゴ リ 5 UTP ケーブル

• 1000BASE-SX、 1000B-E-LX/LH、 100BASE-FX、 100BASE-LX、 および 100BASE-BX ベース ポー ト ： LC フ ァ イバ コ ネ ク タ （シ ングルモー ド またはマルチモー ド 光フ ァ イバ）

物理仕様 寸法 （高 さ ×幅×奥行）

• 4.39×44.45×25.15 cm （1.73×17.5×9.9 イ ン チ） ― Cisco Catalyst Express 500-24TT、 Catalyst Express 500-24LC、 および Catalyst Express 500G-12TC

• 4.39×44.45×36.58 cm （1.73×17.5×14.4 イ ン チ） ― Cisco Catalyst Express 500-24PC 重量

• 3.7 kg （8 ポン ド ） ― Cisco Catalyst Express 500-24TT、 Catalyst Express 500-24LC、 および Catalyst Express 500G-12TC

• 5.5 kg （12 ポン ド ） ― Cisco Catalyst Express 500-24PC

電力要件 ス イ ッ チ モデル

Cisco Catalyst Express 500-24TT Cisco Catalyst Express 500-24LC Cisco Catalyst Express 500-24PC Cisco Catalyst Express 500G-12TC

消費電力 （最大） 30 W または 102 BTU/hr 110 W または 375 BTU/hr 460 W または 1,570 BTU/hr 45 W または 154 BTU/hr 電力損失 30 W 45 W 90 W 45 W 入力電圧 • AC 入力電力/周波数 ： 100～240 Vac、 1.3～0.8 A、 50～60 Hz

• Cisco RPS 675 冗長化電源シス テムの DC 入力電圧 （Cisco Catalyst Express 500-24PC のみサポー ト ） ：14 A で12 V、 7.8 A で–48 V 環境要件 動作温度 ：0 ～ 45°C （32 ～ 113°F） 保管温度 ：–25 ～ 70°C （–13 ～ 158°F） 相対動作湿度 ：10 ～ 85% （結露 し ない こ と ） 動作高度 ： 最高 3,000 m （10,000 フ ィ ー ト ） 保管高度 ： 最高 4,000 m （15,000 フ ィ ー ト ）

予想 MTBF （平均故障間隔） 308,482 時間 （35 年） ― Cisco Catalyst Express 500-24TT 282,705 時間 （32 年） ― Cisco Catalyst Express 500-24LC 211,167 時間 （24 年） ― Cisco Catalyst Express 500-24PC 289,193 時間 （33 年） ― Cisco Catalyst Express 500G-12TC 音響 ノ イ ズ ISO 7770 （バイ ス タ ンダ ポジシ ョ ン） ： 周囲温度 30°Cで動作

Cisco Catalyst Express 500-24TT、 Catalyst Express 500-24LC、 Catalyst Express 500G-12TC ： 40 dBa、 Cisco Catalyst Express 500-24PC ： 48 dBa

適合規格

安全基準 • UL （UL 60950-1）

• CUL （CAN/CSA C22.2 No. 60950-1） • TUV/GS （EN 60950-1）

• CB （IEC 60950 [各国の規定に基づ く ]） • NOM （NOM-019-SCFI）

• CE マーキング
