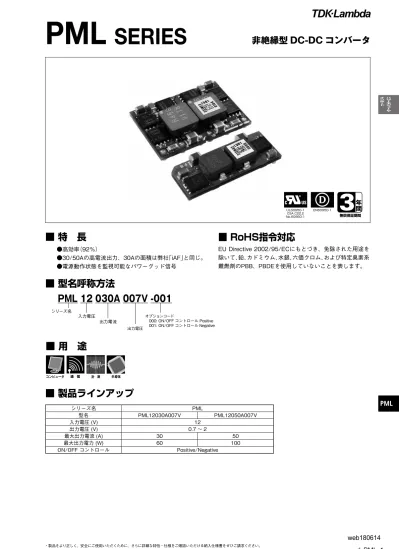

パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
■ 特 長
●高効率（92％） ●30/50Aの高電流出力、30Aの面積は弊社「iAF」と同じ。 ●電源動作状態を監視可能なパワーグッド信号PML
SERIES
■ 製品ラインアップ
非絶縁型 DC-DC コンバータ
■ 用 途
無償保証期間3
シリーズ名 PML 型名 PML12030A007V PML12050A007V 入力電圧 (V) 12 出力電圧 (V) 0.7 ～ 2 最大出力電流 (A) 30 50 最大出力電力 (W) 60 100 ON/OFF コントロール Positive/NegativePML 12 030A 007V -001
■ 型名呼称方法
EU Directive 2002/95/ECにもとづき、免除された用途を 除いて、鉛、カドミウム、水銀、六価クロム、および特定臭素系 難燃剤のPBB、PBDEを使用していないことを表します。■ RoHS指令対応
シリーズ名 入力電圧 出力電流 出力電圧 オプションコード 000: ON/OFF コントロール Positive 001: ON/OFF コントロール Negative UL60950-1 CSA C22.2 No.60950-1 EN60950-1パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
PML 仕様規格
（ご使用の前にご覧ください） 型名 仕様項目・記号・単位 PML12030A007V PML12050A007V 入力 動作入力電圧 Vin V 8 ～ 14 Vin,typ V 12 効率 Vo=0.7V (*1) η,typ ％ 83 83 Vo=1.2V (*1) η,typ ％ 88 89 Vo=2.0V (*1) η,typ ％ 91 92 最大入力電流 Iin,max A 8.3 13.8 起動入力電圧 typ V 7.2 ターンオフ入力電圧 typ V 4.9ターンオン遅延時間 typ ライン投入 (*2) TdelayON/OFF (*3) Tdelay msms 55
出力 電圧可変範囲 V 0.7 ～ 2.0 出力電圧設定精度 (*4) Vo,set %Vo,set ± 1.5 出力電圧公差 (*5) Vo,set %Vo,set ± 3 出力電流 (*6) Io A 0 ～ 30 0 ～ 50 最大出力電力 Po,max W 60 100 ラインレギュレーション max (*7) mV 10 ロードレギュレーション max (*8) mV 10 スイッチング周波数 typ （固定） fsw kHz 210 出力リップル・ノイズ電圧 max (*9) mVp-p 50 外部負荷容量 (*10) Co,min μF 47 Co,max μF 1,000 立ち上がり時間 typ (*11) Trise ms 1.5 2 機能 過電流保護 min (*12) Io,lim % 105 過電圧保護 なし 過熱保護 あり リモートセンシング あり リモート ON/OFF 機能 あり パワーグッド機能 あり 並列運転 可 環境 動作温度 (Tc) (*13) Topr ℃ –40 ～ 115 –40 ～ 110 保存温度 Tstg ℃ –55 ～ 125 耐振動 非動作時、 10 ～ 55 Hz ( 掃引１分間 )、振幅 1.52mm 一定（最大 98m/s² ） X, Y, Z 各方向 1 時間 耐衝撃 非動作時、980m/s²
適用規格 安全規格 UL60950-1、CSA C22.2 No. 60950-1、EN60950-1 各認定
構造 質量 (typ) g 6.4 11.4
サイズ（W × H × D） mm 33.02 × 8.0 × 13.46 33.02 × 8.0 × 22.86
(*1) Vin=12V, Io=Io,max, Vo=Vo,set, Tc=25℃
(*2) ライン投入から出力電圧が0.1xVo,set に達する迄の時間 (Vin=12V, Vo=Vo,set, Io=Io,max, Tc=25℃ )
(*3) ON/OFF 機能が ENA 状態に反転してから出力電圧が0.1xVo,set に達する迄の時間 (Vin=12V, Vo=Vo,set, Io=Io,max, Tc=25℃ ) (*4) Vo=Vo, set, Vin=12V, Io=Io,max, Tc=25℃
(*5) 製品寿命迄の全ての入力電圧、抵抗負荷条件及び温度範囲における値 (*6) ディレーティングカーブをご参照ください。
(*7) Vin=Vin, min to Vin, max (*8) Io=Io, min to Io,max
(*9) 電源出力から 50mm 離れたところで測定した値。 詳細については、取り扱い説明をご参照下さい。 (*10) Co,max 以上の外部負荷容量をご希望の場合は当社までお問い合わせ下さい。
(*11) 出力電圧 Vo=0.1xVo,setから Vo=0.9xVo,set. Io=Io,maxに達する迄の時間, Tc=25℃ (*12) Vo=0.9xVo,set, Tc<Tc, max
パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
端子配置
１. 外観図
PML12030A007V
2. 端子説明
1 10 11 8 2 Bottom view 9 7 6 5 4 1 2 3 4 5 6 Bottom view 7.54 2.72 33.02 13.46 2.26 8.69 0.64 12.37 17.20 22.02 3.05 8.0(max.) 29.90 30.58 1.22 10.29 1.91 10-ø1.5 Coplanarity: 0.15 5 6 4 9 8 7 11 10 2 1 C1.8 1.65 8.24 14.82 18.20 24.78 31.37 1.52 5.80 10.09 14.37 18.65 22.93 27.22 31.50 1.91 21.34 22.86 8.0(max.) 33.02 8-ø1.5 6-ø2.3 Coplanarity: 0.15 5 6 4 3 2 1 9 8 7 14 13 12 11 10 端子番号 機能 1 ON/OFF 2 VIN 4 GND 5 VOUT 6 TRIM 7 SENSE 8 GND 9 SHARE 10 GND 11 PGOOD 端子番号 機能 1 VIN 2 GND 3 VOUT 4 VOUT 5 GND 6 VIN 7 NC 8 PGOOD 9 ON/OFF 10 –SENSE 単位：mm 規定無き許容差：± 0.25mmPML12050A007V
外観図
PML12050A007V
PML12030A007V
パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
ブロックダイヤグラム
シーケンスタイムチャート
ス イ ッ チ ン グ 入 力 電 圧 検 出 リ モ ー ト 過 熱 保 護 制 御 部 同 期 整 流 ス イ ッ チ ン グ 同 期 整 流 過 電 流 保 護 出 力 フ ィ ル タ 出 力 フ ィ ル タ 出 力 電 圧 検 出 ● 発振周波数(固定) : 210kHz ● 入出力リップル周波数(固定) : 420kHz VIN GND ON/OFF VOUT GND SENSE (50Aタイプ:+SENSE) -SENSE 50Aタイプ ON/OFF TRIM (50Aタイプ:+TRIM) -TRIM 50Aタイプ PGOOD SHARE 入力電圧 出力電圧 リモート ON/OFF 入 力 投 入 リ モ ー ト リ モ ー ト 作 動 解除 入 力 遮 断 入 力 投 入 OFF ON OTP OTP PGOOD 0V 0V Vout Vin Hi Hi Low Low OCP 作動点 作 動 解除 OCP OCP リモート ON/OFF、PGOOD の H/L レベルにつきましては、「9. リモート ON/OFF」、「11. パワーグッド信号」をご参照下さい。パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
PML 取扱説明書
本製品をご使用にあたって
ご使用前に、本取扱説明書を必ずお読み下さい。 注意事項を十分に留意の上、製品をご使用下さい。 ご使用方法を誤ると感電、損傷、発火などのおそれがあります。危 険
● 引火性のあるガスや発火性の物質がある場所で使用しないでください。警 告
● 製品の改造・分解は、行わないで下さい。感電のおそれがあります。尚、加工・改造後の責任は負いません。 ● 通電中や電源遮断直後は、製品本体表面及び内部に、高電圧及び高温の箇所があり、感電や火傷の恐れがあります。 従いまして、通電中や電源遮断後しばらくは製品に触れないで下さい。 ● 通電中は、顔や手を近づけないで下さい。不測の事態により、けがをする恐れがあります。 ● 発煙・異臭・異音など異常状態のまま使用しないで下さい。感電や火災の原因となります。このような場合、弊社にご相談下さい。 お客様が修理することは、危険ですから絶対に行わないで下さい。 ● 結露した状態でご使用しないで下さい。感電や火災の原因となります。 ● 製品内部に物を差し込んだり、落としたりしないで下さい。このような状態で使用された場合、故障や火災の発生原因となる 可能性があります。 又、落下した製品はご使用しないで下さい。注 意
● 本製品は、電子機器組込み用に設計・製造されたもので、安全規格への適合は最終的なアプリケーション回路によって決定さ れます。 また、一般ユーザ ( 許可された技術者を除いて ) が取り扱いできない様に保護が必要となります。 ● 本製品の入力端子には、一次側電源より強化絶縁もしくは二重絶縁で絶縁された電圧を接続して下さい。 ● 入出力端子および各信号端子への結線が、本取扱説明書に示されるように正しく行われていることをお確かめ下さい。 ● 各種安全規格の取得、及び安全性を向上させるために通常溶断型外付けヒュ－ズを必ずご使用ください。取扱説明書に記載さ れている推奨入力ヒューズの定格をご使用下さい。このヒューズの溶断特性、及び定格電圧は最終的なアプリケーション回路 によって決定されます。 ● 入力電圧・出力電流・出力電力および周囲温度・湿度は、仕様規格内でご使用下さい。 仕様規格外でのご使用は、製品の破損を招きます。 ● 本製品は偶発的または予期せぬ状況により故障する場合がありますので、非常に高度な信頼性が必要な応用機器（原子力関連 機器・ 交通制御機器・医療機器など）にお使いになる場合は機器側にてフェイルセーフ機能を確保して下さい。 ● 強電磁界・腐蝕性ガス等の特殊な環境や導電性異物が入るような環境ではご使用しないで下さい。 ● 水分や湿気による結露の生じる環境での使用及び保管はしないで下さい。このような環境での使用は、防水処置を施して下さ い。 ● 過電流 ･ 短絡状態での動作はお避け下さい。発煙 ･ 発火 ･ 破損 ･ 絶縁不良の恐れがあります。 ● 本製品を組み込んだ装置は、誤ってサービス技術者自身や修理時に落下した工具等が、本製品の出力端子に接触する事がない ように保護されていなければなりません。修理時には必ず入力側電源を遮断し本製品の入出力端子電圧が安全な電圧まで低下 していることを確認して下さい。 ● 本取扱説明書に記載されているアプリケーション回路および定数は推奨値です。回路設計にあたって、必ず実機にて特性をご 確認の上、 アプリケーション回路および定数をご決定下さい。尚、アプリケーション上の特許、実用新案等につきましては責 任を負いかねますのでお客様において十分調査をお願い致します。 ● 出力端子及び信号端子には、外部からの異常電圧が加わらない様にご注意ください。特に出力端子間に逆電圧または、定格電 圧以上の過電圧を印加すると内部回路の破損をまねく恐れがありますのでご注意ください。 ● 本取扱説明書の内容は予告なしに変更される場合があります。ご使用の際は、本製品の仕様を満足させるため最新のデータシー ト等をご参照下さい。 ● 本取扱説明書の一部または全部を弊社の許可なく複製または転載することを禁じます。パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
機能説明及び注意点
1 入力電圧範囲
本製品の入力電圧範囲は下記の通りです。 入力電圧範囲 : 8VDC ～ 14VDC ●基本接続図 50mm PML12030A007V SENSE VOUT SHARE PGOOD TRIM ON/OFF VIN GND Vin C1 C2 C3 R1 Rtrim + – ヒューズ 負荷 スイッチ ∗ 入出力のマイナス側はGND Planeにて配線すること 図 1-1 PML12030A007V 基本接続図 50mm PML12050A007V +SENSE –SENSE VOUT SHARE +TRIM –TRIM ON/OFF VIN GND Vin C1 C2 C3 R1 Rtrim + – ヒューズ 負荷 スイッチ PGOOD ∗ 入出力のマイナス側はGND Planeにて配線すること 図 1-2 PML12050A007V 基本接続図 入力ヒューズ 安全性を向上させるために外付けヒューズをご使用下さい。 なお、ヒューズは普通溶断タイプを１台毎に付けてご使用下 さい。 また、入力投入時に突入電流が流れますので、 スイッチ及び ヒューズの I2t 耐量をご確認下さい。 各機種の入力ヒューズ推奨電流定格は表 1-1 の通りです。 機種 入力ヒューズ 推奨電流定格 PML12030A007V 20A PML12050A007V 30A 表 1-1 入力ヒューズ推奨定格電流 入力コンデンサ C1 入力ラインのインダクタンス成分による本製品への影響を防 ぐために、VIN 端子、GND 端子間に以下のセラミックコンデン サを付加して下さい。 推奨容量値：22 μ F x 7 並列 以上 （定格電圧 25V 以上） 入力ラインのインダクタンス成分が大きい場合、出力電圧が 不安定になる場合がありますのでご注意下さい。 出力コンデンサ C2 : 0.1 μ F （定格電圧 4V 以上） 出力スパイクノイズの低減のため、VOUT 端子と GND 端子 間の出力端から 50mm 以下のところに、セラミックコンデンサ を付加して下さい。 出力リップル・ノイズの測定の詳細につきましては、「3. 最大 出力リップル＆ノイズ」の項をご参照下さい。 C3 出力リップルノイズの低減と安定動作のために、VOUT 端子 と GND 端子間の出力端から 50mm 以下のところに、セラミッ クコンデンサを付加して下さい。 PML12030A007V : 100 μ F x 3 並列 以上 PML12050A007V : 100 μ F x 5 並列 以上 （定格電圧 4V 以上） セラミックコンデンサ、配線の等価直列抵抗、等価直列インダ クタンス等の特性により、出力リップルノイズ、立ち上がり時に 影響が出る事がありますのでご注意下さい。等価直列抵抗、等 価直列インダクタンスは極力小さくなるように設計して下さい。 負荷電流の急峻な変化または入力電圧の急峻な変化がある場 合、外付けコンデンサの容量を増加する事により電圧変動を小 さくする事ができます。 出力電圧が低く、外付けコンデンサの容量が小さい場合、立 ち上がり時に出力電圧の落ち込みやオーバーシュートが発生す ることがありますので、十分ご確認の上ご使用下さい。出力電 圧の落ち込みやオーバーシュートは外付けコンデンサの容量を 増加することで改善できます。 なお、Vout 端子と GND 端子間に接続できるコンデンサの最 大容量は、セラミックコンデンサにて下記の通りです。 出力外付けコンデンサ最大容量：1,000 μ F 上記以上の出力コンデンサの接続が必要な場合は、当社まで お問い合わせ下さい。パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
2 出力電圧可変範囲
（TRIM 端子または +TRIM, –TRIM 端子）
PML12030A007V で は TRIM 端 子 と GND 端 子 間 に、 PML12050A007V では +TRIM 端子と –TRIM 端子間に外付出 力可変用抵抗 Rtrim を接続する事によって、出力電圧を下記の 範囲内で設定することが出来ます。 出力可変範囲 :0.7V ～ 2.0V TRIM 端子にノイズが入り込まない様に、ご注意下さい。 PML12030A007V SENSE VOUT TRIM GND Rtrim + – 負荷 図 2-1 PML12030A007V 出力可変用抵抗接続 +SENSE –SENSE VOUT +TRIM –TRIM GND + – 負荷 Rtrim 図 2-2 PML12050A007V 出力可変用抵抗接続 外付け出力可変用抵抗値と出力電圧値の関係式は下記の通り です。 Rtrim =
(
Vout–0.77)
[kΩ ] Rtrim : 外付け出力可変用抵抗値 Vout : 目標電圧設定 代表的な出力電圧に対する Rtrim の値は表 2-1 の通りです。 Vout (V) Rtrim (kΩ ) 0.7 開放 1.0 23.33 1.2 14.00 1.5 8.75 1.8 6.36 2.0 5.38 表 2-1 代表的な Vout に対する Rtrim 値3 最大出力リップル＆ノイズ
JEITA-9141(7.12 項および 7.13 項 ) に準じ、次に規定され る方法にて測定された値です。 図 3-1 の接続を行い測定します。出力端から 50mm のところ にコンデンサ (C2、C3) を取り付けます。セラミックコンデン サ (C3) の両端に図 3-1 のように JEITA アタッチメントを付け た同軸ケーブルを取り付けて測定します。オシロスコープは、 周波数帯域 100MHz 相当を使用します。 出力リップル電圧、出力スパイクノイズはプリント基板の配 線等により影響を受ける場合がありますのでご注意下さい。 一般に外付けコンデンサの容量増加により出力リップル電圧、 出力スパイクノイズ電圧は小さくなります。 VOUT SENSE 負荷 + – GND Rtrim TRIM PML12030A007V C3 C2 50mm JEITA用アタッチメント R:50Ω C:4700pF R C この線は出来る だけ短くする 1.5m 50Ω 同軸ケーブル オシロスコープ 図 3-1 PML12030A007V 出力リップル電圧（含スパイクノイズ）測定方法 Rtrim C2 C3 JEITA用アタッチメント R:50Ω C:4700pF R C この線は出来る だけ短くする 50mm 1.5m 50Ω 同軸ケーブル オシロスコープ 負荷 + – +SENSE –SENSE VOUT +TRIM –TRIM GND PML12050A007V 図 3-2 PML12050A007V 出力リップル電圧（含スパイクノイズ）測定方法4
最大入力変動
入力電圧を規格内でゆっくりと（静的に）変化させた時の出 力電圧変動分の最大値です。5 最大負荷変動
出力電流を規格内でゆっくりと（静的に）変化させた時の出 力電圧変動分の最大値です。 負荷急変モードでご使用される場合は、出力電圧変動が増大 する場合がありますので、事前に十分な評価を行なった上でご 使用下さい。パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
6 過電流保護 (OCP)
OCP 機能を内蔵しています。 短絡状態や過電流状態では、間欠動作になります。この短絡 状態や過電流状態を解除すれば自動的に出力は復帰します。こ の設定値は固定ですので、外部からの可変はできません。 過電流状態が続きますと、放熱条件によっては、電源の破損 を招く恐れがありますのでご注意下さい。7 過熱保護 (OTP)
過熱保護機能を内蔵しています。周囲温度の異常上昇、電源 温度の異常上昇時に動作し、出力を遮断します。過熱保護の動 作温度は部品温度にて 140℃ (typ) です。 過熱保護による出力遮断状態は、部品温度が 100℃ (typ) 以下 に低下すると解除されます。但し、電源が異常過熱した原因を 取り除かないと、再び過熱保護が動作しますのでご注意下さい。 温度測定部品については、出力ディレーティングの項をご参 照下さい。8 リモートセンシング
(SENSE 端子 または +SENSE, –SENSE 端子 )
電源の出力端子から負荷端子までの配線による電圧降下を補 償するリモートセンシング端子があります。
リモートセンシング機能を必要としない場合（ローカルセン シングで使用する場合）、PML12030A007V では SENSE 端子 と VOUT 端子を短絡し、PML12050A007V では +SENSE 端 子と VOUT 端子、–SENSE 端子と GND 端子を短絡して下さい。 VOUT SENSE 負荷 + GND Rtrim TRIM PML12030A007V C3 C2 負荷端（＋端子）と GND にて出力電圧が安定する – 図 8-1 PML12030A007V リモートセンシングする場合 C3 C2 負荷端にて出力電圧が安定する +SENSE –SENSE VOUT +TRIM –TRIM GND + – 負荷 Rtrim PML12050A007V 図 8-2 PML12050A007V リモートセンシングする場合 なお、VOUT 端子とセンシング点との間のラインドロップ （PML12050A007V は GND 端子とセンシング点との間のライ ンドロップも含む）は、0.5V 以内でご使用下さい。リモートセ ンシングした場合に本製品の出力端子電圧は、最大出力可変電 圧以下でご使用下さい。 また、リモートセンシング線はシールド線、ツイスト線、平 行パターンなどを利用しノイズの影響を軽減して下さい。 リモートセンシング時に負荷端の電圧が不安定になる場合は、 負荷端にコンデンサを付加して下さい。ただし、出力外付けコ ンデンサの合計が最大容量を超えないようにご注意下さい。
9 リモート ON/OFF (ON/OFF 端子 )
入力投入状態で出力の ON/OFF 制御ができます。 ON/OFF 機能を使用しない場合は、ON/OFF 端子を開放とし て下さい。 ON/OFF 機能を使用するには、図 9-1 に示す様に、VIN 端子 と ON/OFF 端子の間にプルアップ 抵抗 R1 を接続し、GND 端 子と ON/OFF 端子の間にスイッチを接続して下さい。 PML シリーズのリモート ON/OFF は負論理です。スイッチ を開放した場合には、「OFF」状態となり、スイッチを GND 端 子と短絡した場合には、「ON」状態となります。 PML シリーズ VIN ON/OFF GND スイッチ C1 R1 4.7kΩ Vin ヒューズ 図 9-1 ON/OFF 端子接続方法 スイッチ 出力状態 短絡 ( 0V ≦ ON/OFF ≦ 0.8V ) ON 開放 ( 4V ≦ ON/OFF ≦ 14V ) OFF 表 9-1 ON/OFF 端子接続パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
並列運転 (SHARE 端子 )
並列接続した各々の電源の SHARE 端子を接続することで、 出力電流を分担させることができます。同一機種間で最大 2 台 まで接続が可能です。 ただし、以下の通り最大負荷電流に制限がございますので制 限内にてご使用下さい。制限を越えてのご使用は、過電流保護、 過熱保護動作の原因となりますのでご注意下さい。 機種 接続可能台数 最大負荷電流 PML12030A007V 2 台 定格出力電流 合計の 80% PML12050A007V 2 台 定格出力電流 合計の 85% 表 10-1 並列運転使用可能範囲 上記以上の条件で使用を希望される場合は当社までお問い合 わせ下さい。 出力電圧を可変して使われる場合、Rtrim は、個々の電源ごと に必要となります。 注） 1. 並列接続する電源から負荷までの出力線のインピーダンスは 同一となるように配線して下さい。異なるインピーダンスを 持つ場合、出力電流が偏り、過電流保護、過熱保護動作の原 因になります。 2. リモートセンシングをして並列運転をする場合は、ラインド ロップを考慮してご使用下さい。詳細は「8. リモートセンシ ング」の項を参照下さい。 3. 起動時の負荷電流は 1 台分の最大負荷電流までとして下さ い。1 台分の最大負荷電流を超えて起動させた場合、過電流 保護が動作する恐れがあります。 PML12030A007V SENSE VOUT SHARE PGOOD TRIM ON/OFF VIN GND ヒューズ PML12030A007V SENSE VOUT SHARE PGOOD TRIM ON/OFF VIN GND ヒューズ + – 負荷 Vin 図 10-1 PML12030A007V 並列運転接続方法 PML12050A007V +SENSE –SENSE VOUT SHARE +TRIM –TRIM ON/OFF VIN GND PGOOD ヒューズ PML12050A007V +SENSE –SENSE VOUT SHARE +TRIM –TRIM ON/OFF VIN GND PGOOD ヒューズ + – 負荷 Vin 図 10-2 PML12050A007V 並列運転接続方法 PML12030A007V SENSE VOUT SHARE PGOOD TRIM ON/OFF VIN GND ヒューズ PML12030A007V SENSE VOUT SHARE PGOOD TRIM ON/OFF VIN GND ヒューズ + – 負荷 Vin 図 10-3 PML12030A007V リモートセンシング時並列運転接続方法 PML12050A007V +SENSE –SENSE VOUT SHARE +TRIM –TRIM ON/OFF VIN GND PGOOD ヒューズ PML12050A007V +SENSE –SENSE VOUT SHARE +TRIM –TRIM ON/OFF VIN GND PGOOD ヒューズ + – 負荷 Vin 図 10-4 PML12050A007V リモートセンシング時並列運転接続方法パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
パワーグッド信号 (PGOOD 端子 )
PGOOD 端子を使用することにより、本製品の正常・異常動 作をモニターすることができます。 このモニター信号出力は電源内部で 5V にプルアップされて います。出力電圧が正常時には High、異常及び停止時には Low を出力します。 PGOOD 端子のグランドは GND 端子です。 出力電圧 PGOOD 電圧 正常時 4V ≦ PGOOD 異常時及び停止時 1V ≧ PGOOD 表 11-1 PGOOD 端子電圧動作周囲温度
動作させる事が可能な周囲温度範囲です。 周囲温度によって、負荷率をディレーティングすることが必 要な場合があります。実装方向は自由に選択できますが、電源周 囲に熱がこもらぬよう空気の対流を十分考慮の上ご使用下さい。 強制空冷および自然空冷において電源周辺の空気が対流出来 るよう、周囲の部品配置、基板の実装方向を決めて下さい。 信頼性を一層向上するために周囲温度をディレーティングし てご使用になることをお奨めします。 詳細につきましては、｢出力ディレーティング｣ の項をご参照 下さい。動作周囲湿度
結露は、電源の動作異常・破損をまねく恐れがありますので ご注意下さい。保存周囲温度
急激な温度変化は結露を発生させ、各端子の半田付け性に悪 影響を与えますのでご注意下さい。保存周囲湿度
高温高湿下での保存は、各端子を錆びさせ、半田付け性に悪 影響を与えますので、保管方法には十分ご注意下さい。パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
実装方向は自由に選択出来ますが、本製品周囲に熱がこもらぬよう空気の対流を十分考慮の上ご使用下さい。強制空冷又は自然空冷 において本製品内部で空気が流れる様に、周囲の部品配置、基板の実装方向を決めて下さい。 本製品の周囲温度に対する出力電流ディレーティングの測定方法は以下の図 1、図 2 の通りです。 実際の装置に搭載する際には、図 1、図 2 で示した測定点にて、周囲温度を確認して実機評価を行って下さい。その際、本製品の重 要部品が最大定格 Tc を超えない様に、製品上に指定された測定点 ( 図 3、図 4 参照 ) の温度をご確認下さい。 (1) 周囲温度に対する出力電流ディレーティングの測定方法 76.2mm 風向 周囲温度および 風速測定点 パワーモジュール パワーモジュール 上面 Top view 12.7mm 25.4mm 風向 CL 基板 図 1 PML12030A007V 周囲温度に対する出力電流ディレーティングの測定方法 76.2mm 風向 周囲温度および 風速測定点 パワーモジュール パワーモジュール 上面 Top view 12.7mm 25.4mm 風向 CL 基板 図 2 PML12050A007V 周囲温度に対する出力電流ディレーティングの測定方法出力ディレーティング
パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
(2) PML12030A007V 周囲温度に対するディレーティングカーブ ( 参考データ ) (3) PML12050A007V 周囲温度に対するディレーティングカーブ ( 参考データ ) 入力電圧 =12V 出力電圧 =1.2V 0 5 10 15 20 25 30 35 45 50 55 60 65 70 75 80 85 90 出力電流 (A ) 周囲温度 (℃) 1.0m/s(200LFM), 1.5m/s(300LFM), 2.0m/s(400LFM) NC 0.2m/s (40LFM) (100LFM)0.5m/s 入力電圧 =12V 出力電圧 =2.0V 0 5 10 15 20 25 30 35 45 50 55 60 65 70 75 80 85 90 出力電流 (A ) 周囲温度 (℃) NC 0.2m/s (40LFM) (100LFM)0.5m/s 1.0m/s (200LFM) 1.5m/s (300LFM) 2.0m/s(400LFM) 入力電圧 =12V 出力電圧 =0.7V 45 50 55 60 65 70 75 80 85 90 出力電流 (A ) 周囲温度 (℃) 0 10 20 30 40 50 60 NC 0.2m/s (40LFM) 0.5m/s (100LFM) 1.0m/s (200LFM) 1.5m/s (300LFM) 2.0m/s(400LFM) 入力電圧 =12V 出力電圧 =1.2V 0 10 20 30 40 50 60 45 50 55 60 65 70 75 80 85 90 出力電流 (A ) 周囲温度 (℃) NC 0.2m/s (40LFM) 0.5m/s (100LFM) 1.5m/s (300LFM) 2.0m/s(400LFM) 1.0m/s (200LFM) 入力電圧 =12V 出力電圧 =2.0V 45 50 55 60 65 70 75 80 85 90 出力電流 (A ) 周囲温度 (℃) 0 10 20 30 40 50 60 NC 0.2m/s (40LFM) 0.5m/s (100LFM) 1.0m/s (200LFM) 1.5m/s (300LFM) 2.0m/s(400LFM) NC 0.2m/s (40LFM) (100LFM)0.5m/s 1.0m/s(200LFM), 1.5m/s(300LFM), 2.0m/s(400LFM) 入力電圧 =12V 出力電圧 =0.7V 0 5 10 15 20 25 30 35 45 50 55 60 65 70 75 80 85 90 出力電流 (A ) 周囲温度 (℃)パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
(4) Tc 測定点 (5) PML12030A007V Tc に対するディレーティングカーブ 0 5 10 15 20 25 30 35 25 Tc(℃) 出 力 電 流 (A ) 125 115 105 95 85 75 65 55 45 35 (6) PML12050A007V Tc に対するディレーティングカーブ 0 10 20 30 40 50 60 110 25 Tc(℃) 出 力 電 流 (A ) 125 115 105 95 85 75 65 55 45 35 Tc測定点 Top view Tc測定点 Top viewパ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
1 自動実装について
本製品は自動実装可能です。実装する場合には必ず極性を認識させて下さい。2 リフロー半田付け方法
推奨リフロープロファイル 0 50 100 150 200 250 300 0 リフロー時間（秒） 温度 （℃） 220 350 300 250 200 150 100 50 最大温度 245℃ 10 秒以内 予備加熱時間 60 秒∼ 120 秒 本加熱時間60 秒以内 リフロー回数 ： 1 回 予備加熱 ： 150℃～ 200℃ 60 ～ 120 秒 本加熱 ： 220℃以上 60 秒以内 最大温度 ： 245℃ 10 秒以内 各製品の表面温度 各製品の表面温度測定点を以下の表で指定された箇所にて、モニターして下さい。 機種 表面温度測定点 PML12030A007V ピン 1 とピン 5 PML12050A007V ピン 3 とピン 73 洗浄について
本製品は、無洗浄フラックスを使用しておりますので洗浄しないことを推奨致します。実装方法
パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
4 推奨パッド寸法
1) PML12030A007V の推奨パッド寸法STANDARD PAD SIZE
ARTERNATIVE PAD SIZE
2.72 7.54 12.37 17.20 22.02 30.58 0.08 3.05 10.29 29.90 0.64 2.26 8.69 MODULE OUTLINE 8-3.56x2.41 2-2.41x2.08 1 2 8 11 4 5 6 7 9 10 単位：mm 規定無き許容差：± 0.25mm 2.72 7.54 12.37 17.20 22.02 30.58 3.05 10.29 29.90 0.64 2.26 8.69 MODULE OUTLINE 10-ø2.16 1 2 8 11 4 5 6 7 9 10
パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
2) PML12050A007V の推奨パッド寸法5 保管条件
本製品は多層基板を使用しているため、保管方法によっては、リフロー時にパターン断線等の不具合が発生する恐れがあります。 MSL(Moisture Sensitivity Level) 2 相当の保管条件にて保管して下さい。保管温度 ： 30℃以下 保管湿度 ： 60%RH 以下 また、上記条件で 1 年以上経過した場合および、開封直後にインジケータの値が湿度 60% 以上を示している場合は、ベーキングを行っ てください。 推奨ベーキング条件 ： 125℃ 24 時間 なお、テーピングリールは耐熱仕様になっておりませんので、必ず製品をテーピングリールより取り出してからベーキングを行って ください。 MODULE OUTLINE 0.13 4.15 8.44 12.72 17.00 21.28 25.57 29.85 19.43 6.59 13.17 16.55 23.13 29.72 5 6 4 3 2 1 9 8 7 14 13 12 11 10 8-ø2.4 6-ø3.0 単位：mm 規定無き許容差：± 0.25mm
パ ワ ー モ ジ ュ ー ル ・ オ ン ボ ー ド
PML
故障と思われる前に次の点をご確認下さい。 1) 出力電圧がでない ・ 規定の入力電圧が印加されていますか。 ・ リモート ON/OFF 端子 (ON/OFF)、リモートセンシング端子 (SENSE および +SENSE､ –SENSE)、出力電圧外部可変用 端子 (TRIM および +TRIM、–TRIM) は正しく接続されていま すか。 ・ 出力可変を行う場合、抵抗又はボリュームの設定・接続は、 正しく行われていますか。 ・ 接続されている負荷に異常はありませんか。 ・ Ta、Tc は規定の温度範囲内ですか。 2) 出力電圧が高い ・ リ モ ー ト セ ン シ ン グ 端 子 (SENSE お よ び +SENSE､ –SENSE) は正しく接続されていますか。 ・ センシングポイントでの測定ですか。 ・ 出力可変を行う場合、抵抗又はボリュームの設定・接続は、 正しく行われていますか。 3) 出力電圧が低い ・ 規定の入力電圧が印加されていますか。・ リモートセンシング端子 (SENSE および +SENSE､ -SENSE) は正しく接続されていますか。 ・ センシングポイントでの測定ですか。 ・ 出力可変を行う場合、抵抗又はボリュームの設定・接続は、 正しく行われていますか。 ・ 接続されている負荷に異常はありませんか。 4) 負荷変動、又は入力変動が大きい ・ 規定の入力電圧が印加されていますか。 ・ 入力端子、出力端子の接続はしっかりと行われていますか。 ・ センシングポイントでの測定ですか。 ・ 入力、出力の配線は細すぎませんか。 ・ 入力、出力の配線は長すぎませんか。 5) 出力リップル電圧が大きい ・ 測定方法はアプリケーションノートに規定されている方法と 同じ又は同等ですか。
