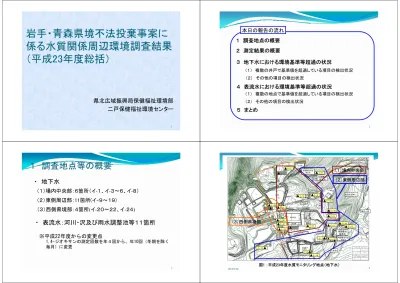

Microsoft PowerPoint - ①23年度総括_訂正版

県北広域振興局保健福祉環境部

二戸保健福祉環境センター

1

岩手・青森県境不法投棄事案に

係る水質関係周辺環境調査結果

（平成23年度総括）

2 （２）　その他の項目の検出状況

本日の報告の流れ

３　地下水における環境基準等超過の状況

４　表流水における環境基準等超過の状況

１　調査地点の概要

２　測定結果の概要

（１）　複数の井戸で基準値を超過している項目の検出状況　　　　　　　　　 （２）　その他の項目の検出状況 （１）　複数の地点で基準値を超過している項目の検出状況　　　　　　　　　

５　まとめ

１　調査地点等の概要

3

・　地下水

・　表流水：河川・沢及び雨水調整池等１１箇所

（１）場内中央部：６箇所（イ-１、イ-３～６、イ-８）

（２）東側周辺部：11箇所(イ-９～１９)

（３）西側県境部：４箇所(イ-２０～２２、イ-２４)

※平成22年度からの変更点

1,4-ジオキサンの測定回数を年４回から、年10回（冬期を除く 毎月）に変更 2012/6/20 4 図1 ：平成23年度水質モニタリング地点（地下水） ｲ－1 ｲ－2 ｲ－3 ｲ－4 ｲ－5 ｲ－6 ｲ－7 ｲ－8 ｲ－9 ｲ－10 ｲ－11 ｲ－12 ｲ－13 ｲ－14 ｲ－15 ｲ－16 ｲ－17 ｲ－18 ｲ－19 ｲ－20 ｲ－21 ｲ－22 ｲ－23 ｲ－24 北調整池付近 浸出水 北調整池 放流水 南調整池 放流水 南調整池付近 浸出水 ため池 境沢上流 直近の沢No.1 直近の沢No.2 （３）西側県境部 （１）場内中央部 （２）東側周辺部

5 至　馬淵川 青森県 至　馬淵川 岩手県 青森県 　　　　　 　：不法投棄現場 　　　　 　：水質分析採取位置 北調整池 直近の沢No.1 直近の沢No.２ 境沢上流 小端川上流 小端川下流 ため池（VOCのみ） 十文字川支流（VOCのみ） 南調整池 浸出水 南調整池 北調整池 浸出水 図 2：平成23年度水質モニタリング地点(表流水） 6

２　測定結果の概要　

表１：地下水（場内中央部）のモニタリング結果

表２：地下水（東側周辺部）のモニタリング結果

表３：地下水（西側県境部）のモニタリング結果

表４：表流水のモニタリング結果

2012/6/20 7 井戸番号 平成22年度に 環境基準値を超過した 項目 平成23年度に 環境基準値を超過した項目 イ-１ ・ベンゼン ・ほう素 ・ダイオキシン類 ・1，4-ジオキサン ・塩化ビニルモノマー ・ベンゼン ・ほう素 ・ダイオキシン類 ・1，4-ジオキサン イ-３ ・1，4-ジオキサン ・1，4-ジオキサン イ-５ ・鉛またはその化合物 ・ベンゼン ・ダイオキシン類 ・鉛またはその化合物 ・ベンゼン ・ダイオキシン類 イ-４ ・トルエン ・キシレン ・1，4-ジオキサン ・トルエン ・キシレン ・1，4-ジオキサン イ-６ ・1，4-ジオキサン ・塩化ビニルモノマー ・1，4-ジオキサン イ-８ ・1，4-ジオキサン ・塩化ビニルモノマー ・1，4-ジオキサン

表１：地下水（場内中央部）のモニタリング結果

8 井戸 番号 平成22年度に 環境基準値を超過した項目 平成23年度に 環境基準値を超過した項目 イ-９ ・1，4-ジオキサン ・1，4-ジオキサン イ-10 ・硝酸性窒素及び亜硝酸性窒素 ・硝酸性窒素及び亜硝酸性窒素 イ-12 ・総水銀 ・硝酸性窒素及び亜硝酸性窒素 ・1，4-ジオキサン ・総水銀 ・硝酸性窒素及び亜硝酸性窒素 ・1，4-ジオキサン イ-15 ・1，4-ジオキサン ・1，4-ジオキサン イ-13 ・ベンゼン ・1，4-ジオキサン ・ベンゼン ・1,2-ジクロロエタン ・1，4-ジオキサン イ-17 ・硝酸性窒素及び亜硝酸性窒素 ・硝酸性窒素及び亜硝酸性窒素 ・ベンゼン イ-18 ・1，4-ジオキサン ・1，4-ジオキサン イ-19 ・硝酸性窒素及び亜硝酸性窒素 硝酸性窒素及び亜硝酸性窒素

表２：地下水（東側周辺部）のモニタリング結果

9 井戸番号 平成22年度に 環境基準値を超過した 項目 平成23年度に 環境基準値を超過し た項目 イ-20 ・1，4-ジオキサン ・塩化ビニルモノマー ・1，4-ジオキサン ・塩化ビニルモノマー イ-21 ・ベンゼン ・1，4-ジオキサン ・塩化ビニルモノマー ・ベンゼン ・1，4-ジオキサン ・塩化ビニルモノマー イ-24 ・ベンゼン ・1，4-ジオキサン ・塩化ビニルモノマー ・トリクロロエチレン ・1,2-ジクロロエチレン ・ベンゼン ・1，4-ジオキサン ・塩化ビニルモノマー

表３：地下水（西側県境部）のモニタリング結果

10 地点番号 平成22年度に 環境基準値を超過した項目 平成23年度に 環境基準値を超過した項目 直近の沢No.1 ・硝酸性窒素及び亜硝酸性窒素 ・硝酸性窒素及び亜硝酸性窒素 直近の沢No.2 ・1，4-ジオキサン ・1，4-ジオキサン 北調整池 ・1，4-ジオキサン ・1，4-ジオキサン 北調整池浸出水 － ・1，4-ジオキサン 南調整池 ・1，4-ジオキサン ・1，4-ジオキサン 南調整池浸出水 ・総水銀 ・硝酸性窒素及び亜硝酸性窒素 境沢上流 － － 小端川上流 － － 小端川下流 － － 溜池 － － 十文字川支流 － －

表４：表流水のモニタリング結果

11

３　地下水における環境基準等超過項

　目の状況　

（１）　複数の井戸で基準値を超過している項目

　　の検出状況

ア　1,4-ジオキサン

イ　塩化ビニルモノマー

ウ　硝酸性窒素及び亜硝酸性窒素

エ　ベンゼン

オ　ダイオキシン類

ｲ－1 ｲ－3 ｲ－4 ｲ－5 　ｲ－6 ｲ－8 ｲ－9 ｲ－10 ｲ－11 ｲ－12 ｲ－13 ｲ－14 ｲ－15 ｲ－16 ｲ－17 ｲ－18 ｲ－19 ｲ－20 ｲ－21 ｲ－22 ｲ－24 北調整池 　　　　　　　 ：平成22・23年度基準超過 　　　　　　　 ：平成22・23年度基準超過 　　　　　　　　平成23年９月以降超過 なし 　　　　　　　 ：超過なし 　　　　　　　 ：平成23年度基準超過 　　　　　　　平成22年度基準超過無し 図３：平成23年度1,4-ジオキサン基準超過地点分布（環境基準値0.05mg/L以下） ₁₂

（１）－ア　1,4-ジオキサンの検出状況

13

1,4-ジオキサン（地下水（場内中央部））

イ－６、８

経時的に減少 図４：場内中央部における1,4-ジオキサン濃度の経時変化

イ－１、４

変動小 環境基準値付近を推移

イ－３

変動増大傾向 0 0.5 1 1.5 2 2.5 3 H22.4.22 H22.7.31 H22.11.8 H23.2.16 H23.5.27 H23.9.4 H23.12.13 イ－１ イ－３ イ－４ イ－６ イ－８ 0.05 1,4-ジオキサン濃度[mg/L] 14

1,4-ジオキサン（地下水（東側周辺部））

0 0.5 1 1.5 2 2.5 3 H22.4.22 H22.7.31 H22.11.8 H23.2.16 H23.5.27 H23.9.4 H23.12.13 イ－１５ イ－９ イ－１２ イ－１３ イ－１８ 0.05

イ-１５

変動大

イ-９、１２、１３、１８

基準値付近で推移

変動小

1,4-ジオキサン濃度[mg/L] 図５：東側周辺部における1,4-ジオキサン濃度の経時変化 15

1,4-ジオキサン（地下水（西側県境部））

グラフ

0 0.5 1 1.5 2 2.5 3 H22.4.22 H22.7.31 H22.11.8 H23.2.16 H23.5.27 H23.9.4 H23.12.13 イ－２４ イ－２０ イ－２１ 図６：西側県境部における1,4-ジオキサン濃度の経時変化 0.05 1,4-ジオキサン濃度[mg/L]

イ-24

Ｈ２３減少傾向

イ-20、21

基準値付近で推移

変動小

16 図７：平成23年度塩化ビニルモノマー基準超過地点分布（環境基準値0.002mg/L以下） ｲ－1 ｲ－3 ｲ－4 ｲ－5 ｲ－6 ｲ－9 ｲ－10 ｲ－11 ｲ－12 ｲ－13 ｲ－14 ｲ－15 ｲ－16 ｲ－17 ｲ－18 ｲ－19 ｲ－20 ｲ－21 ｲ－22 ｲ－24 ｲ－8 ：平成22 年度基準超過 ：基準値未満 ｲ－1 ｲ－3 ｲ－4 ｲ－5 ｲ－6 ｲ－9 ｲ－10 ｲ－11 ｲ－12 ｲ－13 ｲ－14 ｲ－ 15 ｲ－16 ｲ－17 ｲ－18 ｲ－19 ｲ－21 ｲ－22 ｲ－ 8 　　　　　　　 ：平成22・23年度基準超過 　　　　　　　 ：平成22年度基準超過 　　　　　　　　平成23年度超過 なし 　　　　　　　 ：平成22・23年度基準値未満

（１）－イ　塩化ビニルモノマーの検出状況

ｲ－24 ｲ－20

17

塩化ビニルモノマー

図８：塩化ビニルモノマー濃度の経時変化 H22＞H23 おおむね減少傾向 塩化ビニルモノマー濃度[mg/L] H23.1 イ-21、イ-24で環境基準値超過 図９：平成23年度硝酸性窒素および亜硝酸性窒素基準超過地点分布（環境基準値10mg/L以下） ｲ－1 ｲ－3 ｲ－4 ｲ－5 　ｲ－6 ｲ－8 ｲ－9 ｲ－10 ｲ－11 ｲ－13 ｲ－14 ｲ－15 ｲ－16 ｲ－17 ｲ－18 ｲ－20 ｲ－21 ｲ－22 ｲ－24 　　　　　　　 ：平成22・23年度基準超過 　　　　　　　 ：平成23年度基準超過 　　　　　　　 :平成22・23年度基準値未満 　　　　　　　平成22年度基準超過無し

（１）－ウ　硝酸性窒素及び亜硝酸性窒素の検出状況

ｲ－12 ｲ－19 19

硝酸性窒素及び亜硝酸性窒素

0 20 40 60 80 100 120 140 160 180 H11.12 H13.4 H14.9 H16.1 H17.5 H18.10 H20.2 H21.7 H22.11 H24.4 イ-12 イ-17 イ-10 イ-19 硝酸性窒素及び亜硝酸性窒素濃度[mg/L] 図10：地下水における硝酸性窒素 及び亜硝酸性窒素濃度の経時変化 10

イ-１２、１７

経時的に増加傾向

イ-１０、１９

平成16～17年頃と比較 して濃度は減少傾向 変動大 環境基準値付近で推移 ｲ－1 ｲ－3 ｲ－4 ｲ－5 　ｲ－6 ｲ－8 ｲ－9 ｲ－10 ｲ－11 ｲ－12 ｲ－13 ｲ－14 ｲ－15 ｲ－16 ｲ－17 ｲ－18 ｲ－19 ｲ－20 ｲ－21 ｲ－22 ｲ－24 　　　　　　　 ：平成22・23年度基準超過 　　　　　　　 ：平成23年度から基準超過 　　　　　　　 :平成22・23年度基準値未満

（１）－エ　ベンゼンの検出状況

図11：平成23年度ベンゼン基準超過地点分布（環境基準値0.01mg/L以下）

21

ベンゼン

変動大の井戸多 経時的におおむね減少傾向 ベンゼン濃度[mg/L] 図１2：ベンゼン濃度の経時変化 0.01 図13：平成23年度ダイオキシン類基準超過地点分布（環境基準値1pg-TEQ/L以下） ｲ－1 ｲ－3 ｲ－4 ｲ－5 　ｲ－6 ｲ－8 ｲ－9 ｲ－10 ｲ－11 ｲ－12 ｲ－13 ｲ－14 ｲ－15 ｲ－16 ｲ－17 ｲ－18 ｲ－19 ｲ－20 ｲ－21 ｲ－22 ｲ－24 　　　　　　　 ：平成22・23年度基準超過 　　　　　　　 :平成22・23年度基準値未満

（１）－オ　ダイオキシン類の検出状況

23

ダイオキシン類

図14：ダイオキシン類濃度の経時変化 1

イ-１

環境基準値付近を推移

イ－５

変動大 H23.12 0.55(環境基準値未満) 24

（１）場内中央部

地 区 井戸 番号 平成22年度 に環境基準値等を超過 した項目 Ｂ イ-１ ・ほう素 Ｇ イ-４ ･トルエン ･キシレン Ｆ イ-５ ・鉛またはその化合物 図15：場内中央部拡大図 ▲イー1 ▲イー4 ▲イー5

２　その他の環境基準値超過項目等の検出状況

0 4 8 12 16 20 H12.10 H14.2 H15.6 H16.11 H18.3 H19.8 H20.12 H22.5 H23.9 ほう素濃度[mg/L] 2012/6/20 25

イ-１

ほう素

図16：イ-１における環境基準値超過項目濃度の経時変化 平成23年度以降 経時的に減少傾向 1 26

イ-４

トルエン

0 0.4 0.8 1.2 1.6 2 2.4 2.8 3.2 3.6 4 H12.10 H14.2 H15.6 H16.11 H18.3 H19.8 H20.12 H22.5 H23.9 トルエン キシレン

キシレン

0.2 図17：イ-４における環境基準値等超過項目濃度の 　　　　経時変化 濃度mg/L 変動大 指針値超過 指針値付近で推移 指針値※_超過 ※「人の健康の保護に関連す る物質ではあるが、検出状況 等からみて、直ちに環境基準 とはせず、引続き知見の集積 に努めるべき物質」として、要 監視項目に指定されている物 質に設けられている値 27

イ-５

0 0.05 0.1 0.15 0.2 0.25 0.3 H12.10.1 H14.2.13 H15.6.28 H16.11.9 H18.3.24 H19.8.6 H20.12.18 H22.5.2 H23.9.14 0.01

鉛及びその化合物

図18：イ-５における環境基準値超過項目濃度の経時変化 おおむね環境基準 値以下を推移 鉛又はその化合物濃度[mg/L] H23.8 0.26mg/L(26倍) 28

（２）東側周辺部

井戸 番号 平成22年度に 環境基準値を 超過した項目 イ-12 ・総水銀 イ-13 ・1,2-ジクロロエタン 図19：東側周辺部拡大図 　　▲イー12 　　イー13 ▲

29

イ-１２

0 0.002 0.004 0.006 0.008 0.01 H14.12 H16.4 H17.9 H19.1 H20.6 H21.10 H23.2 ↑0.02 0.0005 図20：イ-12における総水銀濃度の経時変化 総水銀濃度[mg/L] 変動大

総水銀

Ｈ２３減少傾向 30

イ-１３

0 0.01 0.02 0.03 0.04 H14.12 H16.4 H17.9 H19.1 H20.6 H21.10 H23.2 0.004 図21：イ-13における環境基準超過項目濃度の経時変化 1,2-ジクロロエタン濃度[mg/L] 経時的におおむね減少 H23環境基準超過 0.011mg/L H23.８

1,2-ジクロロエタン

31

（３）西側県境部

図22：西側県境部拡大図 ▲イー24 井戸 番号 平成23年度から 環境基準値を 超過した項目 イ-24 ・トリクロロエチレン ・1,2-ジクロロエチレン 32

イ-２４

0 0.02 0.04 0.06 0.08 0.1 H18.10 H19.4 H19.11 H20.6 H20.12 H21.7 H22.1 H22.8 H23.2 H23.9 H24.4 トリクロロエチレン 1，2‐ジクロロエチレン 図23：イ-２４における環境基準超過項目濃度の経時変化 0.03 濃度[mg/L]

トリクロロエチレン、

1,2ージクロロエチレン

H23環境基準超過 トリクロロエチレン：0.062mg/L H24.１ 1,2-ジクロロエチレン：0.075mg/L

（３）西側県境部

33

４　表流水における環境基準等超過項

目の状況　

（１）　複数の地点で基準値を超過している項目の検出状況

ア　1,4-ジオキサン

イ　硝酸性窒素及び亜硝酸性窒素

34 至　馬淵川 青森県 至　馬淵川 岩手県 青森県 　　　　　 　：不法投棄現場 　　　　 　：水質分析採取位置 北調整池 直近の沢No.1 直近の沢No.２ 境沢上流 小端川上流 小端川下流 ため池（VOCのみ） 十文字川支流（VOCのみ） 南調整池 浸出水 南調整池 北調整池 浸出水

（１）－ア　1,4-ジオキサンの検出状況

　　　　　　　 ：平成22・23年度基準超過 　　　　　　　 ：平成22・23年度基準超過 　　　　　　　　平成23年９月以降超過 なし 　　　　　　　 ：超過なし 　　　　　　　 ：平成23年度基準超過 　　　　　　　平成22年度基準超過無し 図24：表流水における1,4-ジオキサン基準超過地点分布（環境基準値0.05mg/L以下） 35

1,4-ジオキサン（表流水）

0 0.05 0.1 0.15 0.2 0.25 0.3 H22.4.22 H22.7.31 H22.11.8 H23.2.16 H23.5.27 H23.9.4 H23.12.13 北調整池 南調整池 北調整池 浸出水 直近の沢 No.2 図２5：表流水における1,4-ジオキサン濃度の経時変化 1,4-ジオキサン濃度[mg/L]

直近の沢No.2

北・南調整池

変動大

北調整池浸出水

H23から変動大 経時的に減少 Ｈ２３．５以降環境基準値 未満で推移 至　馬淵川 青森県 至　馬淵川 岩手県 青森県 　　　　　 　：不法投棄現場 　　　　 　：水質分析採取位置 北調整池 直近の沢No.1 直近の沢No.２ 境沢上流 小端川上流 小端川下流 ため池（VOCのみ） 十文字川支流（VOCのみ）

（１）－イ　硝酸性窒素及び亜硝酸性窒素の検出状況

36 　　　　　　　 ：平成22・23年度基準超過 　　　　　　　 ：平成23年度基準超過 　　　　　　　 :平成22・23年度基準値未満 　　　　　　　平成22年度基準超過無し 南調整池 浸出水 南調整池 北調整池 浸出水 図26：表流水における硝酸性窒素および亜硝酸性窒素基準超過地点分布（環境基準値10mg/L以下）

37

硝酸性窒素及び亜硝酸性窒素

0 5 10 15 20 25 30 H11.12 H13.4 H14.9 H16.1 H17.5 H18.10 H20.2 H21.7 H22.11 H24.4 南調整池浸出水 直近の沢No.1 硝酸性窒素及び亜硝酸性窒素濃度[mglL] 図27：表流水における硝酸性窒素 及び亜硝酸性窒素濃度の経時変化

直近の沢No.1

変動小 基準値付近で推移

南調整池浸出水

H22超過なし H23.12　26mg/L(2.6倍) 変動大（増加傾向） 38 H22に総水銀が 環境基準値超過 図28：表流水拡大図 直近の沢No.1 直近の沢No.2 北調整池

（２）その他の環境基準値等超過項目の検出状況

南調整池 浸出水 北調整池 浸出水・放流水 39

南調整池浸出水

0 0.0002 0.0004 0.0006 0.0008 0.001 0.0012 H16.1 H17.5 H18.10 H20.2 H21.7 H22.11 H24.4 H25.8 図29：南調整池浸出水における総水銀濃度の経時変化

平成23年度

環境基準値超過無し 総水銀濃度[mg/L] 0.0005 40

地下水

表流水

依然として汚染は継続しているが、基準値超過地点

が減少している項目も見られる

５　まとめ

1,4-ジオキサン並びに硝酸性窒素及び亜硝酸性窒素以外は

基準値を満足している

（２）塩化ビニルモノマー：減少傾向 　　　　　（環境基準超過地点数H22 ６地点→H23 ３地点） （３）イ-12：総水銀変動大 （１）1,4-ジオキサン：おおむね減少傾向 硝酸性窒素及び亜硝酸性窒素：増加傾向 　　　　　　　　　（基準値超過地点数H22 １地点→H23 ２地点）

41

広範囲の地下水で環境基準値を超過している1,4-ジオキサン

を中心に、今後も継続的に監視していく。

地下水

表流水

※　今後の予定

環境基準を超過している項目を中心に、今後も継続的に監視

していく。
