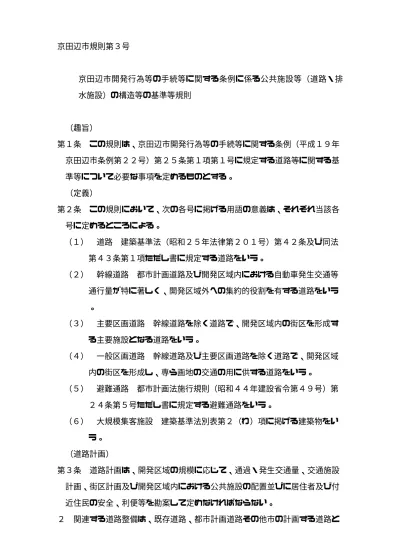

京田辺市規則第３号 京田辺市開発行為等の手続等に関する条例に係る公共施設等（道路・排 水施設）の構造等の基準等規則 （趣旨） 第１条 この規則は、京田辺市開発行為等の手続等に関する条例（平成１９年 京田辺市条例第２２号）第２５条第１項第１号に規定する道路等に関する基 準等について必要な事項を定めるものとする。 （定義） 第２条 この規則において、次の各号に掲げる用語の意義は、それぞれ当該各 号に定めるところによる。 （１） 道路 建築基準法（昭和２５年法律第２０１号）第４２条及び同法 第４３条第１項ただし書に規定する道路をいう。 （２） 幹線道路 都市計画道路及び開発区域内における自動車発生交通等 通行量が特に著しく、開発区域外への集約的役割を有する道路をいう 。 （３） 主要区画道路 幹線道路を除く道路で、開発区域内の街区を形成す る主要施設となる道路をいう。 （４） 一般区画道路 幹線道路及び主要区画道路を除く道路で、開発区域 内の街区を形成し、専ら画地の交通の用に供する道路をいう。 （５） 避難通路 都市計画法施行規則（昭和４４年建設省令第４９号）第 ２４条第５号ただし書に規定する避難通路をいう。 （６） 大規模集客施設 建築基準法別表第２（わ）項に掲げる建築物をい う。 （道路計画） 第３条 道路計画は、開発区域の規模に応じて、通過・発生交通量、交通施設 計画、街区計画及び開発区域内における公共施設の配置並びに居住者及び付 近住民の安全、利便等を勘案して定めなければならない。 ２ 関連する道路整備は、既存道路、都市計画道路その他市の計画する道路と
整合したものでなければならない。 ３ 道路の構造については、関係法令に基づくバリアフリー対応とし、ユニバ ーサルデザインに配慮した構造となるよう努めなければならない。 ４ 幹線道路及び主要区画道路の計画に当たっては、可能な限り緑化に努める ものとする。 ５ 道路法（昭和２７年法律第１８０号）第９５条の２第１項の規定により道 路管理者が京都府公安委員会の意見を聴かなければならない事項に該当する もの、又はこの規則に定めのないものについては、道路構造令（昭和４５年 政令第３２０号）に適合するよう設計するものとする。 ６ 市が管理する道路のうち、現に一般公共の用に供するもので、かつ、道路 法の適用を受けないものの扱いについては、京田辺市法定外公共物管理条例 （平成１６年京田辺市条例第１９号）によるものとする。 （道路配置計画） 第４条 道路は、予定建築物の用途並びに敷地の規模及び配置を考慮した街区 が形成されるよう配置するものとする。 ２ 住宅地の道路は、長辺が８０メートルから１２０メートルまで、短辺が２ ０メートルから４０メートルまでとなる街区が形成されるよう配置するもの とする。ただし、住宅地以外における道路は、予定建築物の用途を勘案した 街区が形成されるよう配置するものとする。 （道路の幅員） 第５条 開発区域が接する道路及び開発区域内に設置される主要な道路の幅員 は、別表第１に定めるところによる。この場合において、その構造は別図第 １を標準とし、道路幅員の基準については別図第２によるものとする。 ２ 開発区域の用途地域が工業地域又は工業専用地域である場合には、道路の 幅員は、９メートル以上とする。ただし、開発区域の規模及び形状、開発区 域の周辺の土地の地形、利用の態様等に照らして、これによることが著しく 困難であると市長が認める場合は、この限りでない。 ３ 開発区域の用途地域が商業地域、近隣商業地域又は準工業地域である場合 において、大規模集客施設を建設するときには、道路の幅員は、９メートル 以上とする。
４ 歩行者専用道路を設置する場合は、その幅員を４メートル以上とする。た だし、隣接する付近住民の利便に供する場合は、その幅員を２メートルまで 縮小することができる。 （行き止まり道路の禁止等） 第６条 道路は、その両端が他の道路に隣接するものとしなければならない。 ただし、次の各号のいずれかに該当する場合で、市長が避難上及び車両の通 行上支障がないと認めるものについては、この限りでない。 （１） 将来において、隣接して開発行為等が行われる区域に継続できる公 共空地が確保できる場合 （２） 別図第３に掲げる形状の転回広場を設けるなど、車両が容易に転回 できる広場が設置されている場合（避難通路の設置が必要とされる開 発行為等については、転回広場及び避難通路が設置されている場合に 限る。） （３） 当該道路の延長又は当該道路と他の道路との接続が計画されている 場合で、かつ、その計画が適切で施行が確実と認められる場合 （４） 前３号に掲げるもののほか、隣接地の宅地造成事業のため、あらか じめ隣接地へ進入するための道路を設けるよう市長が指示した場合 （接続道路） 第７条 開発区域外の道路に接続する道路は、２方向以上とし、そのうち１方 向は主要区画道路となるよう接続しなければならない。ただし、開発区域の 面積が１ヘクタール未満の場合には、接続する道路を１方向とすることがで きる。 ２ 接続することとなる開発区域外の道路及びその接続道路については、開発 区域内における発生交通量等を勘案し、周辺の道路幅員の状況に応じて当該 道路の構造を保全し、交通の危険を防止し、その他円滑な交通を確保するた め必要な措置を講じるものとする。 ３ 接続することとなる開発区域外の道路の幅員は、別表第１の基準に準ずる ものとする。 （道路等の勾配） 第８条 道路の縦断勾配は、道路の種別に応じ、別表第２に掲げる値以下とす
る。ただし、地形等によりやむを得ないと認められる場合には、市長と協議 し、必要最小区間に限り別表第２に掲げる値に２パーセントを加えた値以下 とすることができる。 ２ 縦断勾配が９パーセント以上の場合は、すべり止め舗装を施工しなければ ならない。 ３ 道路及び歩道の横断勾配は、道路の線形、縦断勾配等を考慮して定めるも のとし、その標準値は、１.５パーセントから２.０パーセントまでとする。 （街区のすみ切り） 第９条 開発区域において、新設し若しくは改良する道路が同一平面で交わる 場合（Ｔ字型及びＬ字型に交わる場合を含む。）又は新設する道路と既存の 道路が同一平面で交わる場合の交差角は、直角に近い角度とし、街角を等辺 に切りとったすみ切りの長さは、道路の幅員に応じて別表第３に掲げる数値 以上としなければならない。 （車道舗装の構成） 第１０条 車道の舗装は、次に定めるところにより施工するものとする。 （１） アスファルト舗装とし、その舗装構成は、道路路床ＣＢＲの試験結 果により市長と協議の上定める。ただし、一般区画道路の舗装構成は 、市長と協議の上別図第４を標準として施工することができる。 （２） 舗装厚及び舗装構造については、舗装の構造に関する技術基準につ いて（平成１３年６月２９日付け国都街第４８号・国道企第５５号国 土交通省都市・地域整備局長・道路局長通知）による。ただし、表層 及び基層の厚さの最小限値は別表第４によるものとする。 （歩道舗装の構成） 第１１条 歩道の一般部（歩道のうち、自動車乗入れ部を除いた部分をいう。 ）の舗装は、次に定めるところにより施工するものとする。 （１） アスファルト舗装の場合においては、路盤は再生切込砕石路盤で、 表層は再生密粒度アスファルトコンクリートとし、その舗装構成は、 別図第５を標準とする。 （２） 平板舗装及びインターロッキングブロック舗装の場合においては、 路盤は再生切込砕石路盤で、表層は平板ブロック又はインターロッキ
ングブロックとし、その舗装構成は、別図第６を標準とする。この場 合において、路盤と表層の間には敷モルタル又は敷砂を施工するもの とする。 （３） セメントコンクリート舗装の場合においては、路盤は再生切込砕石 路盤で、表層はコンクリートとし、その舗装構成は、別図第７を標準 とする。 （４） その他の舗装構造とする場合においては、市長と協議の上決定する ものとする。 ２ 歩道の自動車乗入れ部の舗装は、次に定めるところにより施工するものと する。 （１） アスファルト舗装の場合においては、路盤は再生切込砕石路盤工で 、表層は再生密粒度アスファルトコンクリートとし、その舗装構成は 、別図第８を標準とする。 （２） 平板舗装及びインターロッキングブロック舗装の場合においては、 下層路盤は再生切込砕石路盤、上層路盤はコンクリート路盤で、表層 は平板ブロック又はインターロッキングブロックとし、その舗装構成 は、別図第９を標準とする。この場合において、上層路盤と表層の間 には敷モルタルを施工するものとする。 （３） セメントコンクリート舗装の場合においては、路盤は再生切込砕石 路盤で、表層はコンクリートとし、その舗装構成は、別図第１０を標 準とする。 （４） その他の舗装構造とする場合又は乗用・小型貨物自動車以外の自動 車の乗入れがある場合においては、市長と協議の上その舗装構成を決 定するものとする。 （避難通路の舗装構成） 第１２条 避難通路の路盤厚については、路盤は再生切込砕石路盤で、表層は コンクリートで適正な排水処理が行われる構造とし、その舗装構成は、別図 第１１を標準とする。 （道路の側溝等） 第１３条 道路の両側には雨水等を有効に排出するため、ボルト連結式門型側
溝を設置するものとし、次に定めるところにより施工するものとする。 （１） ボルト連結式門型側溝の構造は、別図第１２を標準とする。 （２） 前号の側溝の幅は、３００ミリメートルを標準とする。ただし、側 溝の幅が機能上３００ミリメートル以上必要となる場合は、１００ミ リメートル刻みでその幅を定めることとし、この場合における側溝の 最大の幅は、１，０００ミリメートルとする。 （３） 第１号の側溝には、５メートルごとに１か所グレーチング蓋（Ｔ− ２５細目、ノンスリップタイプとする。以下この号において同じ。） を設けるものとし、宅地からの排水が側溝へ接続する箇所についても 、グレーチング蓋を設けるものとする。 ２ 現場状況等により、ボルト連結式門型側溝の設置が困難な場合には、市長 と協議の上コンクリートＵ型側溝を次に定めるところにより設置するものと する。 （１） コンクリートＵ型側溝の構造は、別図第１３を標準とする。 （２） 前号の側溝の幅は、３００ミリメートルを標準とする。ただし、側 溝の幅が機能上３００ミリメートル以上必要となる場合は、１００ミ リメートル刻みでその幅を定めることとし、この場合における側溝の 最大の幅は、５００ミリメートルとする。 （３） 第１号の側溝の深さは、３００ミリメート以上を標準とする。 （４） 側溝蓋は、荷重条件をＴ―２５以上とし、国土交通省標準タイプ型 Ｃ２型を設置するものとする。 （５） 連続してコンクリート蓋を使用する場合は、５メートルごとに１か 所グレーチング蓋（Ｔ−２５細目、ノンスリップタイプ、ゴム付きと する。以下この号において同じ。）を設けるものとし、宅地からの排 水が側溝へ接続する箇所についても、グレーチング蓋を設けるものと する。 （６） コンクリートＵ型側溝のコンクリート強度は、材令２８日の呼び強 度が１平方センチメートルあたり１８ニュートン以上とする。 ３ ボルト連結式門型側溝又はコンクリートＵ型側溝には、その流速が毎秒０ ．６メートル以上３．０メートル以下となる縦断勾配を設けるものとする。
ただし、現地の状況等により流速がこの値によりがたいときは、縦断勾配の 値を０．１パーセント以上１０パーセント以下の範囲で定めるものとし、こ の場合には、側溝に落差工を施すなど、階段状とすることができる。 ４ 側溝を路面排水の排出のみに供する場合は、鉄筋コンクリートＬ型街渠２ ５０Ｂ（ＪＩＳ Ａ ５３７２）を設置するものとし、次に定めるところに より施工するものとする。 （１） 鉄筋コンクリートＬ型街渠の構造は、別図第１４を標準とする。 （２） ２０メートル以内に１か所の割合で、雨水桝を設置するものとする 。 （３） 雨水桝の深さが１．４メートル以下の場合には桝の構造は別図第１ ５を標準とし、１．４メートルを超える場合には市長と協議の上定め るものとする。 （４） 雨水桝のコンクリート強度は、材令２８日の呼び強度が１平方セン チメートルあたり１８ニュートン以上とする。 （５） 雨水桝と雨水桝とを連結する場合は、円型側溝を設置するものとし 、その構造は、別図第１６を標準とする。 （６） 前号の円型側溝の最小径は、３００ミリメートルとする。ただし、 周囲の地形の状況によりやむを得ず、かつ、流量計算を満たすときは 、市長と協議の上管径を定めることができる。 （道路を横断する側溝） 第１４条 道路を横断する側溝は、次に定めるところにより設置するものとす る。 （１） 円型側溝を設置するものとし、その構造は、別図第１７を標準とす る。 （２） 周囲の状況によりやむを得ず円型側溝以外のものを設置する場合は 、市長の同意を得た上でボルト連結式門型側溝を設置するものとし、 その構造は、別図第１８を標準とする。 （３） 前２号によりがたい場合は、市長と協議の上、コンクリートＵ型側 溝を設置するものとし、その構造は、別図第１９を標準とする。 （４） 歩道部のみを横断する管渠で、雨水桝より歩道を横断し官民境界付
近の側溝又は桝等に接続する場合は、その管渠の最小径を２００ミリ メートルとする。 （街路樹等の配置等） 第１５条 幅員３メートル以上の歩道には、次に定めるところにより、必要に 応じて街路樹を植樹するものとする。 （１） 街路樹は、高さ３メートル以上の高木樹を標準とし、樹種の構成は 、道路空間規模、歩行者への影響、当該高木樹の成長性及び維持管理 を考慮し、市長と協議の上定めるものとする。 （２） 街路樹には、支柱を設置するものとする。 （３） 街路樹の間隔は、６メートルから１０メートルまでを標準とし、一 定の間隔で植樹するものとする。 （４） 植樹ますは、街路樹の間隔に合わせ歩道内に配置するものとし、そ の構造は、別図第２０を標準とする。 （５） 植樹ます内は、地表から３０センチメートルまでを相当量の腐食が 蓄積された土壌とし、地表部を防草シートで覆うものとする。 （６） 植樹ます内に適当な土壌を確保することが困難な場合は、市長と協 議の上無機質系及び有機質系資材による土壌改良を行うものとする。 （７） 歩道の根上がりを防止するため、地表から５０センチメートルの深 さまで防根シート及び通気管を設置するものとする。 （街路樹等の維持管理） 第１６条 開発者は、街路樹の設置にあたり、周辺住民等による維持管理組織 の設立に努めるものとする。 （道路内の地下埋設物） 第１７条 道路内の地下埋設物は、別図第２１を標準とし、歩道の地下に埋設 する場合の路面との距離は、車道と歩道の高さの差に０．６メートルを加え た値以上とする。ただし、これによりがたい場合は、市長と協議の上定める ものとする。 （橋梁） 第１８条 橋梁は、橋、高架の道路等の技術基準について（平成１３年１２月 ２７日付け国都街第９１号・国道企第１２６号国土交通省都市・地域整備局
長・道路局長通達）に定める構造とする。 （電柱、電話柱等の設置） 第１９条 電柱、電話柱等を地上に設ける場合においては、道路の車道又は路 肩を除く開発区域内に設置するものとする。ただし、これによりがたい場合 は、市長と協議の上設置場所を定めるものとする。 （境界杭等の設置） 第２０条 公共施設等の敷地の境界には、屈折点ごと及び直線約２０メートル 間隔に、境界杭又は金属製境界プレートを設置しなければならない。 （図面の提出） 第２１条 開発行為等に伴う工事の完成時には、次に掲げる図面等を完成図面 として各１部市長に提出し、承認を受けなければならない。 （１） 縮尺２，５００分の１以下の位置図 （２） 京都地方法務局備付公図写し （３） 縮尺５００分の１以上の竣工平面図 （４） 縮尺５００分の１以上の道路施設平面図 （５） 縮尺１００分の１以上の道路標準断面図 （６） 縮尺縦１００分の１以上、横２５０分の１以上の道路縦断図 （７） 適宜縮尺した道路施設構造図 （８） 縮尺５００分の１以上の排水路平面図 （９） 縮尺縦１００の分の１以上、横２５０分の１以上の排水路縦断図 （１０） 適宜縮尺した排水路構造図 （１１） 前各号に掲げるもののほか、適宜縮尺した道路、排水路及び公園 以外の関係図面 （１２） 前各号に掲げる図面等の電磁的記録（市が指定するＣＡＤフォー マットによる。） ２ 前項第１号から第１１号までに掲げる図面等の大きさは、日本工業規格Ａ 列３（横長）とする。ただし、縮尺の都合上１枚で図示できない場合は、複 数枚に分割し、図示するものとする。 （委任） 第２２条 この規則に定めるもののほか、必要な事項は、市長が別に定める。
附 則
別表第１（第５条、第７条関係） 開発規模 道路区分 １.５ha未満 １.５ha以上 ３ha未満 ３ha以上 １０ha未満 １０ha以上 一 般 区 画 道 路 ６m又は６.５m以上（別図第１参照） 主 要 区 画 道 路 ９m以上 幹 線 道 路 １２m以上 別表第２（第８条関係） 道 路 の 種 別 縦断勾配（％） 一 般 区 画 道 路 ９ 主 要 区 画 道 路 ７ 幹 線 道 路 ５ 別表第３（第９条関係） 幅員A（m） 幅員B（ｍ）、交差内角α Ａ≦６ ６＜Ａ＜９ ９≦Ａ＜１２ １２≦Ａ ６０°＜α＜１２０° ３ ３ ４ ４ ６０°≧α ４ ４ ５ ５ Ｂ≦６ １２０°≦α＜１３５° ３ ３ ３ ３ ６０°＜α＜１２０° ３ ３ ４ ５ ６０°≧α ４ ４ ５ ６ ６＜Ｂ＜９ １２０°≦α＜１３５° ３ ３ ３ ４ ６０°＜α＜１２０° ４ ４ ５ ５ ６０°≧α ５ ５ ６ ６ ９≦Ｂ＜１２ １２０°≦α＜１３５° ３ ３ ４ ４ ６０°＜α＜１２０° ４ ５ ５ ６ ６０°≧α ５ ６ ６ ８ １２≦Ｂ １２０°≦α＜１３５° ３ ４ ４ ５ ※ なお、１３５°≦αの場合は、すみ切りを必要としない。
Ａ Ｂ ａ ｂ ｃ Ａ Ｂ α α α Ｌ ｃ ｃ ｃ Ｌ Ｌ ｂ ａ ａ ａ ｂ ｂ α Ｌ Ａ、Ｂ：道路幅員 ａ：延長交点 ｂ、ｃ：すみ切りと道路の交点 （ａｂ＝ａｃとする。） Ｌ：すみ切り長さ α：交差内角 別表第４（第１０条関係） 道路幅員 表層及び基層の最小限の厚さ（ｍｍ） ９ｍ未満 ５０ ９ｍ以上 １００（５０） １２ｍ以上 １５０（１００） 注 （ ）内は、上層路盤に歴青安定処理を用いた場合の最小厚を示す。
別図第１（第５条関係） 道路標準断面図 １ 幹線道路・主要区画道路 （単位：ｍ） １２．０ ２．７５ ３．２５ ３．２５ ２．７５ 車道部 歩道部 車道部 歩道部 ｃ Ｌ ２ 主要区画道路 （１） 歩道部に植栽ますを設置する場合 （単位：ｍ） 車道部 車道部 ｃ Ｌ １０．０ ３．２５ 歩道部 植栽ます ２．６ ３．２５ ０．９ （２） 歩道部に植栽ますを設置しない場合 ア 車道部にボルト連結式門型側溝を設置する場合 （単位：ｍ） ｃ Ｌ 歩道部 車道部 車道部 ９．０ ３．２５ ２．５ ３．２５ イ 車道部にＬ型街渠を設置する場合 （単位：ｍ） ９．０ ｃ Ｌ ２．５ ３．２５ 車道部 ３．２５ 車道部 歩道部
３ 一般区画道路 （１） 道路両端にＬ型街渠を設置する場合 （単位：ｍ） ６．０以上 ｃ Ｌ （２） 道路両端にボルト連結式門型側溝を設置する場合 （単位：ｍ） ｃ Ｌ ６．０以上 別図第２（第５条関係） 道路幅員の基準 （１） ボルト連結式門型側溝を設置する場合 境界線 道路幅員（６．０ｍ以上） 宅地側 （２） 公共下水道同時施工でＬ型街渠を設置する場合 宅地側 境界線 公共汚水ます 道路幅員（６．０ｍ以上）
（３） 歩道を設置する場合 水勾配 １．５～２．０％→ 歩道幅員 車道幅員 道路幅員（９．０～１２．０ｍ） 宅地側 境界線 別図第３（第６条関係） 転回広場標準図 （１） 円形型転回広場 （単位：ｍ） ｒ＝６．０ ６．０以上 （２） ト字型転回広場 （単位：ｍ） ６．０以上 ５．０ ３．０ ３．０ ６．０以上 ５．０ ５．０ （３） Ｔ字型転回広場 （単位：ｍ） ６．０以上 ５．０ ５．０ ３．０ １６．０以上 ３．０ ６．０以上
別図第４（第１０条関係） （単位：ｍｍ） 別図第５（第１１条関係） １ アスファルト舗装標準構造図 ２ アスファルト舗装標準構造図拡大図 （１） 地先境界ブロック標準構造図 （単位：ｍｍ） ５０ １００ ２００ 表層 上層路盤 下層路盤 再生密粒度アスコン 再生アスファルト安定処理 （安定度＞３５０ｋｇ） クラッシャランＲＣ－４０ （ＣＢＲ＞３０） アスファルト舗装４０ｍｍ以上 路盤工 ＲＣ－３０ １００ｍｍ以上 地先境界ブロック 歩車道境界ブロック １．５～２．０％ 宅地側 境界線 境界 ａ＋５０ ａ ＲＣ－４０ 基礎砕石 基礎コンクリート １８－８－４０ １００ ５０ ｈ 宅地側 ２０
（単位：ｍｍ） 呼 び 名 ａ ｈ Ａ １２０ １２０ Ｂ １５０ １２０ 地先境界ブロック （ＪＩＳ Ａ ５３０７） Ｃ １５０ １５０ （２） 歩車道境界ブロック標準構造図 （単位：ｍｍ） ３７０ １８０ ２００ ７２０ 基礎コンクリート １８－８－４０ モルタル （空練 １：３） プレキャストＬ型（ＰＧＦ５２０ーＢ） Ｌ＝１，９９５（９９５） 水抜き用 プレキャストＬ型（ＰＧＦ５２０-Ｗ-Ｂ） Ｌ＝１，９９５（９９５） 車道 歩道 ２０ ５００ ２０ ５０ １００ ２００ １５０ ６％ 基礎砕石 ＲＣ－４０ ２０ ※ ５ｍに１箇所水抜き用を設置するものとする。 別図第６（第１１条関係） 平板舗装・インターロッキングブロック舗装標準構造図 歩道用コンクリート平板 モルタル又は砂 ３０ｍｍ １００mm 以上 地先境界ブロック 歩車道境界ブロック 路盤工 ＲＣ－３０ 歩道用インターロッキングブロック モルタル又は砂 ３０ｍｍ １．５～２．０％ １００mm 以上 路盤工 ＲＣ－３０ 宅地側 境界線
（単位：ｍｍ） 縦 横 厚さ 歩道用コンクリート平板 （ＪＩＳ Ａ ５３０４） ３００ ３００ ６０ 別図第７（第１１条関係） セメントコンクリート舗装標準構造図 別図第８（第１１条関係） １ アスファルト舗装標準構造図 アスファルト舗装５０ｍｍ以上 路盤工 ＲＣ－３０ １５０ｍｍ以上 地先境界ブロック 歩車道境界ブロック （乗入摺付用） １．５～２．０％ 宅地側 境界線 セメントコンクリート舗装 ７０ｍｍ 路盤工 ＲＣ－３０ １００ｍｍ以上 地先境界ブロック 歩車道境界ブロック 宅地側 境界線 １．５～２．０％
２ 歩車道境界ブロック乗入摺付用標準構造図 （１） 断面図 （単位：ｍｍ） ←２％～６％ ３７０ ２０ １８０ ２００ ７２０ ７７０ ５０ 基礎コンクリート １８－８－４０ 車道 歩道 ２０ ５００ ２０ ５０ １００ ２００ １００ ２７０ 基礎砕石 ＲＣ－４０ モルタル （空練 １：３） （２） 側面図 （単位：ｍｍ） ３００ ６９５ ９９５ モルタル （空練１：３） 基礎コンクリート １８－８－４０ 基礎砕石 ＲＣ－４０ １００ ２０ ５０
別図第９（第１１条関係） 平板舗装・インターロッキングブロック舗装標準構造図 別図第１０（第１１条関係） セメントコンクリート舗装標準構造図 別図第１１（第１２条関係） 避難通路標準構造図 セメントコンクリート舗装 １００ｍｍ 路盤工 ＲＣ－３０ １５０ｍｍ以上 地先境界ブロック 歩車道境界ブロック １．５～２．０％ 宅地側 境界線 歩道用コンクリート平板 ８０ｍｍ モルタル ３０ｍｍ ２００ｍｍ 地先境界ブロック 歩車道境界ブロック 路盤工 ＲＣ－３０ 歩道用インターロッキングブロック ８０ｍｍ モルタル ３０ｍｍ Ｄ１３－２００×２００ コンクリート ２４－８－２５ １５０ｍｍ 路盤工 ＲＣ－３０ ２００ｍｍ 宅地側 境界線 １．５～２．０％ Ｄ１３－２００×２００ コンクリート ２４－８－２５ １５０ｍｍ 伸縮目地（１箇所／１０ｍ） セメントコンクリート舗装 １８－８－４０ 表面 ハケ引仕上 再生切込砕石路盤工 ＲＣ－３０ １００ｍｍ以上 １００ ｍｍ ｍｍ １００ ５０ ｍｍ 溶接金網 ６×１００×１００
別図第１２（第１３条関係） ボルト連結式門型側溝標準構造図（道路側溝型） （単位：ｍｍ） ３００以上 ｂ ｔ１ ｔ２ ボルト連結孔 インバートコンクリート （最低厚５０） 宅地側 境界線 ボルト連結式門型側溝 （標準型） グレーチング蓋 細目 Ｔ－２５ 基礎コンクリート １８－８－４０ 基礎砕石 ＲＣ４０ （単位：ｍｍ） 呼び名（幅・ｍｍ） ｔ１ ｔ２ ｂ ３００ ５０ ６５０ ４００ ６０ ７６０ ５００ ７５ ８７０ １００ ９８０ ６００ ７００ １００ １，１５０ １，２６０ ８００ ９００ １，３７０ １５０ １５０ １，４７０ １，０００
別図第１３（第１３条関係） コンクリートＵ型側溝標準構造図（道路側溝型） （単位：ｍｍ） 境界線 宅地側 （単位：ｍｍ） コンクリートＵ型側溝の溝幅 ｔ ３００ １１０ ４００ １２０ ５００ １３０ 別図第１４（第１３条関係） 鉄筋コンクリートＬ型街渠標準構造図 （単位：ｍｍ） １５０ ３００以上 １５０ ６５０以上 ７０ ７０ 宅地側 ｔ ３００以上 ゴムマット １５０ コンクリートＵ型側溝 １８－８－４０ １５０ 基礎砕石 ＲＣ－４０ 勾配 1 10 勾配 20 1 鉄筋コンクリートＬ型２５０Ｂ （ＪＩＳ Ａ ５３７２） １００ ５５ １０５ ２０ ５０ １００ １７０ ８５ ８０ ４５０ ５０ モルタル（空練 １：３） 基礎コンクリート １８－８－４０ 境界線 基礎砕石 １００ ４５０ ２５０ ５０ ＲＣ－４０
別図第１５（第１３条関係） 雨水桝標準構造図 （単位：ｍｍ） 境界線 ｂ２ ｂ１ ｂ１ Ｂ Ｈ １５０ ５０ ５ ５ ＲＣ－４０ 1５０ 宅地側 φ300 １５０ グレーチング蓋（Ｔ－２５） Ｂ ７０ ｂ１ ｂ１ ７０ Ｌ 細目、１１０°開閉、二方向受 （単位：ｍｍ） 記 号 Ｂ Ｌ Ｈ ｂ１ ｂ２ Ｇ１-Ｂ４００-Ｌ６００-Ｈ７００ ４００ ６００ ７００ １５０ ８００ Ｇ１-Ｂ４００-Ｌ６００-Ｈ８００ ４００ ６００ ８００ １５０ ８００ Ｇ１-Ｂ４００-Ｌ６００-Ｈ９００ ４００ ６００ ９００ １５０ ８００ Ｇ１-Ｂ４００-Ｌ６００-Ｈ１０００ ４００ ６００ １０００ １５０ ８００ Ｇ１-Ｂ５００-Ｌ７００-Ｈ７００ ５００ ７００ ７００ １５０ ９００
Ｇ１-Ｂ５００-Ｌ７００-Ｈ８００ ５００ ７００ ８００ １５０ ９００ Ｇ１-Ｂ５００-Ｌ７００-Ｈ９００ ５００ ７００ ９００ １５０ ９００ Ｇ１-Ｂ５００-Ｌ７００-Ｈ１０００ ５００ ７００ １０００ １５０ ９００ Ｇ１-Ｂ５００-Ｌ７００-Ｈ１２００ ５００ ７００ １２００ ２００ １０００ Ｇ１-Ｂ５００-Ｌ７００-Ｈ１４００ ５００ ７００ １４００ ２００ １０００ ※ グレーチング蓋の寸法は、市長と協議の上定めるものとする。 別図第１６（第１３条関係） 円型側溝標準構造図（道路縦断型） （単位：ｍｍ） ４２０ ４２０ １８－８－４０ ２０ １５０ 基礎砕石 １００ １００ ５０ 宅地側 境界線 砕石埋戻 （乗用・小型貨 物自動車以外 の車の乗入れ の あ る 場 合 は コンクリート打 設とする。） （空練 １：３） モルタル １００ 基礎コンクリート ＲＣ－４０ ※ 基礎コンクリートに代えて、プレキャスト板を使用することができる。
別図第１７（第１４条関係） 円型側溝標準構造図（道路横断型） （単位：ｍｍ） ４２０ １００ １００ ５０ １５０ ２０ ４２０ １００ モルタル １：３ 基礎コンクリート １８－８－４０ 基礎砕石 ＲＣ－４０ ※ 基礎コンクリートに代えて、プレキャスト板を使用することができる。 別図第１８（第１４条関係） ボルト連結式門型側溝標準構造図（道路横断型） （単位：ｍｍ） ｔ１ ｔ２ ｂ ３００以上 ボルト連結孔 インバートコンクリート （最低厚５０） ボルト連結式門型側溝 （道路横断型） グレーチング蓋 細目 Ｔ－２５ 基礎コンクリート １８－８－４０ 基礎砕石 ＲＣ－４０ ▽ＧＬ ※ 基礎コンクリートに代えて、プレキャスト板を使用することができる。
（単位：ｍｍ） 呼び名（幅） ｔ１ ｔ２ ｂ ３００ ７２０ １００ １００ ８３０ ４００ ５００ ９５０ １５０ １５０ １０６０ ６００ 別図第１９（第１４条関係） コンクリートＵ型側溝標準構造図（道路横断型） （単位：ｍｍ） ボルト固定式グレーチング （Ｔ－２５、細目、ノンスリップタイプ） ５０ ５０ １００ １５０ １５０ １５０ ３００以上 ５５ ６５０以下 基礎砕石 ＲＣ－４０ ▽ＧＬ １８－８－４０ ３００ １５０ １００ コンクリートＵ型側溝
別図第２０（第１５条関係） 植樹ます標準構造図 （１） 平面図 （単位：ｍｍ） ９００ ３００ ３００ ３００ ６００ ３００ ６００ Ｒ３００ Ｒ１５０ 通気管 ２本 防根シート 深さ５００ Ａ Ａ （２） Ａ－Ａ断面図 （単位：ｍｍ） コンクリートブロック 敷モルタル 防根シート 深さ５００ 鋼製二脚型支柱 防草シート 通気管 ２本 １５０ ５０ １５０ ５０ ５０ ２５０ 改良土 １５０ ５０ １５０ ５０ ５０ ２５０
別図第２１（第１７条関係） 道路埋設標準定規図 （１） 幅員９メートル未満の場合 Ｇ：ガス管 ９ｍ未満 Ｒ：雨水管 Ｓ：下水道管 Ｗ：上水道管 ｃ Ｌ 車道部 南又は 東 北又は 西 １．２ｍ以上 Ｗ Ｇ Ｓ Ｒ （２） 幅員９メートル以上の場合 ９ｍ以上 車道部 歩道部 車道部 歩道部 ｃ Ｌ 北又は 西 南又は 東 １．２ｍ以上 Ｗ Ｇ Ｓ Ｒ Ｓ Ｓ
