第 1 章

は じ めに

概要

Vivado™ Design Suite では、レ ジ ス タ ト ラ ン ス フ ァ ー レベル (RTL) を作成す る と ビ ッ ト ス ト リ ーム ま で生成で き ます。 シ ス テ ム レベル デザ イ ン入力には、 プ ロ ジ ェ ク ト の作成、 ソ ース フ ァ イ ルの作成およ び追加、 RTL デザ イ ンのエ ラ ボ レー ト 、 デバ ッ グ情報の挿入お よ び コ ン フ ィ ギ ュ レーシ ョ ン な ど、 デザ イ ンの設定が含まれます。 デザ イ ンはグ ラ フ ィ カル ユーザー イ ン タ ーフ ェ イ ス (GUI) であ る Vivado IDE (Integrated Design Environment) ま たは Tcl コ マン ド /ス ク

リ プ ト を使用 し て入力で き ます。

注記 : 本書には、 2013.1 リ リ ース では早期ア ク セ ス機能 と し て ラ イ セン ス付与 さ れ る 新 し い Vivado IP イ ン テ グ レー タ ーの環境に関す る 情報が含 ま れ ま す。 ラ イ セ ン ス の取得につい ては、 フ ィ ール ド ア プ リ ケーシ ョ ン エ ン ジ ニ ア (FAE) に ご連絡 く だ さ い。

Vivado Design Suite の起動

Vivado Design Suite は、 さ ま ざ ま な方法で起動で き ま す。 た と えば、 Tcl ス ク リ プ ト ベー ス の コ ンパ イ ル方法を使用す る と 、 ソ ースやデザ イ ン プ ロ セ ス をユーザーが管理で き ます。 こ の方法は、 「非プ ロ ジ ェ ク ト モー ド 」 と 呼ばれます。 ま た、 プ ロ ジ ェ ク ト ベース の方法を使用 し て、 プ ロ ジ ェ ク ト お よ びプ ロ ジ ェ ク ト の状態を使用し て、 デザ イ ン プ ロ セ スお よ びデザ イ ン データ を自動的に管理 さ せる こ と も で き ます。 こ の方法は、 「プ ロ ジ ェ ク ト モー ド 」 と 呼ばれま す。 ど ち ら の方法で も Tcl ス ク リ プ ト のバ ッ チ モー ド で実行で き る ほか、 Vivado IDE で イ ン タ ラ ク テ ィ ブに実行で き ます。 さ ま ざ ま なデザ イ ン フ ロ ー モー ド の詳細は、 『Vivado Design Suite User Guid ユーザー ガ イ ド : デザ イ ン フ ロ ー の概要』 (UG892) [参照 1] を参照 し て く だ さ い。

Tcl プ ロ ジ ェ ク ト の起動

Tcl を直接使用す る 場合は、 Tcl コ マ ン ド で次のいずれかの方法を使用 し てデザ イ ン を処理 し ます。 • Vivado IDE の外の Vivado Design Suite Tcl シ ェ ルに Tcl コ マ ン ド を入力 し ます。

• Vivado IDE の一番下の Tcl コ ン ソ ールに Tcl コ マ ン ド を入力 し ま す。 • Vivado Design Suite Tcl シ ェ ルか ら Tcl ス ク リ プ ト を実行 し ます。 • Vivado IDE か ら Tcl ス ク リ プ ト を実行 し ま す。

Tcl お よ び Tcl ス ク リ プ ト に関す る 情報は、『Vivado Design Suite ユーザー ガ イ ド : Tcl ス ク リ プ ト 機能の使用』 (UG894)

[参照 2] を参照 し て く だ さ い。 Vivado ツールでの Tcl の使用方法の詳細については、 『Vivado Design Suite チ ュ ー ト リ

Vivado Design Suite の起動

Vivado Design Suite Tcl シ ェ ルの起動

Linux コ マ ン ド プ ロ ン プ ト ま たは Windows の コ マ ン ド プ ロ ン プ ト で次の コ マ ン ド を使用 し て、Vivado Design Suite Tcl シ ェ ルを起動 し ます。

vivado –mode tcl

注記 : Windows の場合、[ス ター ト ] → [すべてのプ ロ グ ラ ム] → [Xilinx Design Tools] → [Vivado 2013.x] → [Vivado 2013.x Tcl Shell] を ク リ ッ ク し て も 起動で き ま す。

バ ッ チ Tcl ス ク リ プ ト を使用 し た Vivado ツールの起動

Vivado ツールは を起動 し た と き に Tcl ス ク リ プ ト を提供 し てお く と 、 バ ッ チ モー ド で使用で き ます。 Linux コ マ ン ド プ ロ ンプ ト ま たは Windows の コ マン ド プ ロ ンプ ト で次の コ マ ン ド を使用し ます。

vivado –mode batch –source <your_Tcl_script>

注記 : バ ッ チ モー ド の場合、 指定し た ス ク リ プ ト が実行 さ れてか ら Vivado ツールが閉じ ます。

Vivado IDE の起動

GUI を使用す る 場合は、 Windows ま たは Linux か ら Vivado IDE を起動 し ます。 Vivado IDE の詳細は、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 4] を参照 し て く だ さ い。

推奨: Vivado IDE は作業デ ィ レ ク ト リ か ら 起動 し て く だ さ い。 こ れに よ り 、 起動デ ィ レ ク ト リ に書 き込まれる プ ロ ジ ェ ク ト フ ァ イ ル、 ロ グ フ ァ イ ル、 ジ ャーナル フ ァ イ ルが見つけやす く な り ます。

Windows での Vivado IDE の起動

[ス タ ー ト ] → [すべてのプ ロ グ ラ ム] → [Xilinx Design Tools] → [Vivado 2013.x] → [Vivado 2013.x] を ク リ ッ ク し ます。 注記 : ま たは、 デス ク ト ッ プの Vivado IDE のシ ョ ー ト カ ッ ト を ダブル ク リ ッ ク し ます。

Windows ま たは Linux の コ マ ン ド ラ イ ンか ら の Vivado IDE の起動

コ マ ン ド プ ロ ンプ ト に次の コ マン ド を入力 し ます。

vivado

注記 : こ の コ マン ド を入力する と 、 自動的に vivado -mode gui が実行 さ れ、 Vivado IDE が起動 さ れます。 ヘルプ が必要な場合は、 「vivado -help」 と 入力 し ます。

Vivado Design Suite の Tcl シ ェ ルか ら の Vivado IDE の起動

コ マ ン ド プ ロ ンプ ト に次の Tcl コ マン ド を入力 し ます。

start_gui

X-Ref Target - Figure 1-1

第 2 章

プ ロ ジ ェ ク ト の操作

概要

プ ロ ジ ェ ク ト モー ド で操作する場合は、 さ ま ざ ま なプ ロ ジ ェ ク ト タ イ プを使用し てデザ イ ン を入力で き ます。 本章 では、 各プ ロ ジ ェ ク ト タ イ プ と そのプ ロ ジ ェ ク ト の作成お よ び管理方法について説明 し ます。 ま た、 プ ロ ジ ェ ク ト サマ リ 、 プ ロ ジ ェ ク ト 設定のほか、 Tcl ス ク リ プ ト を使用し たプ ロ ジ ェ ク ト の作成方法について も 説明し ます。

プ ロ ジ ェ ク ト タ イ プ

Vivado™ IDE を使用す る と 、 次のプ ロ ジ ェ ク ト タ イ プ を作成で き ます。 各プ ロ ジ ェ ク ト タ イ プの入力 ソ ー ス タ イ プ は異な り ます。 • レ ジ ス タ ト ラ ン ス フ ァ ー レベル (RTL) プ ロ ジ ェ ク ト • 合成後のプ ロ ジ ェ ク ト • I/O 配置プ ロ ジ ェ ク ト • イ ンポー ト プ ロ ジ ェ ク ト 注記 : プ ロ ジ ェ ク ト は、 作成後は別のプ ロ ジ ェ ク ト タ イ プに変更で き ません。 例外は I/O 配置プ ロ ジ ェ ク ト のみで、 こ のプ ロ ジ ェ ク ト は RTL プ ロ ジ ェ ク ト の基礎 と し て使用する こ と がで き ます。

RTL プ ロ ジ ェ ク ト

Vivado IDE を使用す る と 、 RTL の作成か ら ビ ッ ト ス ト リ ーム の生成ま で、 デザ イ ン フ ロ ー全体を管理で き ま す。 ユー ザーは、 RTL ソ ース フ ァ イ ルのほか、 デザ イ ン ブ ロ ッ ク には EDIF ネ ッ ト リ ス ト を追加で き る ほか、 IP を追加で き ます。 IP には、 Vivado ツールで生成 さ れた XCI フ ァ イ ル、 CORE Generator™ ツールで生成 さ れた XCO フ ァ イ ル、 お よ びコ ンパ イ ル済みの NGC 形式の IP ネ ッ ト リ ス ト を含め る こ と がで き ます。

RTL を エ ラ ボ レー ト し て解析 し 、 構文が正 し い こ と を確認 し た ら 、 さ ま ざ ま な合成や イ ン プ リ メ ン テーシ ョ ン run を 実行お よ び管理 し 、 デザ イ ン と 実行結果を解析で き ます。 ま た、 さ ま ざ ま な制約や イ ンプ リ メ ン テーシ ョ ン ス ト ラ テ ジ を試す こ と も で き ます。

合成後のプ ロ ジ ェ ク ト

Xilinx® Synthesis Technology (XST) やサポー ト さ れてい る サー ド パーテ ィ の合成ツールを使用 し て Vivado IDE 環境外 で合成 さ れ た デザ イ ン か ら 、 プ ロ ジ ェ ク ト を 作成す る こ と も で き ま す。 Vivado IDE に は、 EDIF、 NGC、 構造型 SystemVerilog、 Verilog 形式のネ ッ ト リ ス ト を イ ン ポー ト で き ま す。 ネ ッ ト リ ス ト は、 1 つの フ ァ イ ルに ま と め ら れて い る か、 複数のモジ ュ ール レベルのネ ッ ト リ ス ト か ら 構成 さ れ る階層構造にな っ てい ます。

プ ロ ジ ェ ク ト の作成

注記 : エ ンベデ ッ ド タ イ ミ ン グ制約を含む NGC ま たは EDIF フ ァ イ ルを イ ン ポー ト す る と 、 その制約は使用 さ れま せん。 ザ イ リ ン ク ス® デザ イ ン制約 (XDC) フ ァ イ ルの詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 制約の使用』

(UG903) [参照 5] を参照 し て く だ さ い。 ユーザー制約フ ァ イ ル (UCF) を XDC 制約に変換す る 方法については、 Vivado

Design Suite 移行手法ガ イ ド (UG911) [参照 6] を参照 し て く だ さ い。

I/O 配置プ ロ ジ ェ ク ト

空の I/O 配置プ ロ ジ ェ ク ト を作成す る と 、 デザ イ ン サ イ ク ルの初期段階で I/O 配置を実行で き ま す。 I/O ポー ト は Vivado IDE 内で作成で き ま すが、CSV ま たは XDC 入力フ ァ イ ルのいずれかの形式で イ ン ポー ト す る こ と も で き ます。 I/O 配置プ ロ ジ ェ ク ト を使用す る と 、 別のデバ イ ス アーキ テ ク チ ャ で使用可能な ロ ジ ッ ク リ ソ ース も 確認で き ま す。 I/O を割 り 当て た後、 Vivado IDE で CSV、 XDC、 お よ び RTL 出力 フ ァ イ ル を 作成で き ま す。 こ の フ ァ イ ルは、 RTL ソ ー ス ま たはネ ッ ト リ ス ト が使用可能にな っ てか ら 、 デザ イ ン フ ロ ーの後の段階で使用 し ます。 こ の出力フ ァ イ ル は、 プ リ ン ト 回路基板 (PCB) デザ イ ン プ ロ セ ス で使用する回路図シ ン ボルの作成に も 使用で き ます。

注記 : I/O 配置プ ロ ジ ェ ク ト は、 RTL ベース のデザ イ ン プ ロ ジ ェ ク ト の基礎 と し て使用で き ます。 詳細は、 『Vivado Design Suite ユーザー ガ イ ド : I/O お よ び ク ロ ッ ク 配置』 (UG899) [参照 7] を参照 し て く だ さ い。

イ ンポー ト プ ロ ジ ェ ク ト

Synopsys Synplify、 XST、 ま たは ISE® Design Suite プ ロ ジ ェ ク ト か ら のデー タ は、 Vivado ツールの RTL プ ロ ジ ェ ク ト に移行で き ます。 プ ロ ジ ェ ク ト の ソ ー ス フ ァ イ ルおよ び コ ンパ イ ル順は イ ン ポー ト さ れ ますが、 イ ン プ リ メ ン テー シ ョ ン結果お よ びプ ロ ジ ェ ク ト 設定は イ ンポー ト さ れません。

プ ロ ジ ェ ク ト の作成

New Project ウ ィ ザー ド では、 プ ロ ジ ェ ク ト 名お よ びデ ィ レ ク ト リ の指定、 プ ロ ジ ェ ク ト への ソ ー ス フ ァ イ ル と 制約 フ ァ イ ルの追加、 タ ーゲ ッ ト デバ イ ス の選択を ウ ィ ザー ド に従っ て実行で き ます。

1. Vivado IDE で [File] → [New Project] を ク リ ッ ク し ます。

注記 : ま たは、 [New Project] ツールバー ボ タ ン を ク リ ッ ク し ます。 ま たは、 Getting Started ページで [Create a New Project] の リ ン ク を ク リ ッ ク し ま す。

2. New Project ウ ィ ザー ド で概要を確認 し 、 [Next] を ク リ ッ ク し ま す。

3. [Project Name] ページ (図 2-1) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ます。

° [Project name] : プ ロ ジ ェ ク ト 名を指定 し ま す (例 : project_1)。 ° [Project location] : 新 し いプ ロ ジ ェ ク ト のデ ィ レ ク ト リ を指定 し ます。

° [Create Project Subdirectory] : プ ロ ジ ェ ク ト と 同 じ 名前の下位デ ィ レ ク ト リ を指定 し たプ ロ ジ ェ ク ト デ ィ レ ク

ト リ に追加 し ます。 注記 : チ ェ ッ ク ボ ッ ク ス は デ フ ォ ル ト で は オ ン に な っ て お り 、 プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) が <project_location>/<project_name> に作成 さ れ ま す。 プ ロ ジ ェ ク ト で作成 さ れたすべて の フ ォ ル ダーお よ びデー タ フ ァ イ ルは <project_name> デ ィ レ ク ト リ に保存 さ れます。 オフにする と 、 プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) が <project_location> に作成 さ れ、 そのプ ロ ジ ェ ク ト で作成 さ れたすべての フ ォ ル ダーお よ びデー タ フ ァ イ ルがそのデ ィ レ ク ト リ に保存 さ れます。

プ ロ ジ ェ ク ト の作成 4. [Project Type] ページ (図 2-2) でプ ロ ジ ェ ク ト タ イ プ を指定 し 、プ ロ ジ ェ ク ト に関連付け る ソ ー ス フ ァ イ ルの タ イ プを決め ます。 5. 作成する プ ロ ジ ェ ク ト タ イ プに応 じ て、 次のセ ク シ ョ ンのいずれかの説明を参照し て く だ さ い。 ウ ィ ザー ド の残 り のページで、 プ ロ ジ ェ ク ト に最適な ソ ース を追加 し てい き ます。 ° RTL プ ロ ジ ェ ク ト の作成 ° 合成後プ ロ ジ ェ ク ト の作成 ° I/O ピ ン配置プ ロ ジ ェ ク ト の作成 ° 外部プ ロ ジ ェ ク ト の イ ンポー ト

RTL プ ロ ジ ェ ク ト の作成

RTL ソ ー ス フ ァ イ ル を 指定 し て プ ロ ジ ェ ク ト を 作成す る と 、 RTL ソ ー ス フ ァ イ ル を 合成お よ び イ ン プ リ メ ン テー シ ョ ンだけでな く 、 RTL コー ド 開発およ び解析で も 使用で き ます。 RTL の開発およ び解析の詳細は、第 4 章 「RTL デ

X-Ref Target - Figure 2-1

図 2-1 : New Project ウ ィ ザー ド : [Project Name] ページ

X-Ref Target - Figure 2-2

プ ロ ジ ェ ク ト の作成

重要: デザ イ ンに XMP フ ァ イルを追加する際は、 パスにスペース を含めないよ う に し て く だ さ い。 XPS では現在の

と こ ろパ ス に スペース を使用で き ません。

1. プ ロ ジ ェ ク ト の作成の手順に従っ てプ ロ ジ ェ ク ト を作成 し ます。

2. [Project Type] ページで [RTL Project] を オ ン に し て、 [Next] を ク リ ッ ク し ます。

注記 : 必要であれば、 [Do not specify sources at this time] をオンに し ます。 こ れをオンにする と 、 デザ イ ン ソ ース を追加する 手順を飛ば し て、 タ ーゲ ッ ト パーツ を選択 し てプ ロ ジ ェ ク ト を作成で き ます。

3. [Add Sources] ページ (図 2-3) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ます。

° [Add Files] : プ ロ ジ ェ ク ト に追加す る フ ァ イ ルを選択す る ための フ ァ イ ル ブ ラ ウ ザーが表示 さ れ ます。 RTL

プ ロ ジ ェ ク ト には、 HDL、 EDIF、 NGC、 BMM、 ELF およびその他のフ ァ イ ル タ イ プを追加で き ます。 注記 : [Add Source Files] ダ イ ア ロ グ ボ ッ ク ス では、 各フ ァ イ ルま たはデ ィ レ ク ト リ がそれ と わか る よ う なア

イ コ ンで表示 さ れます。 小 さ い赤い四角は、 読み出 し 専用であ る こ と を示 し ます。

° [Add Directories] : 選択 し たデ ィ レ ク ト リ に含 ま れ る すべての フ ァ イ ルを追加 し ます。 指定 し たデ ィ レ ク ト リ

にあ る 有効な ソ ース フ ァ イ ルがすべてプ ロ ジ ェ ク ト に追加 さ れます。

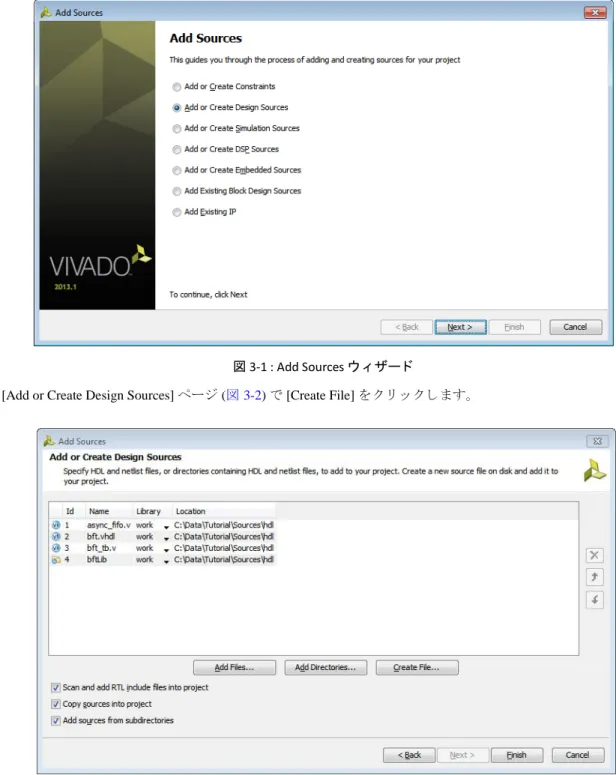

° [Create File] : VHDL、 Verilog、 Verilog ヘ ッ ダー、 ま たは SystemVerilog フ ァ イ ルを作成す る [Create Source File]

ダ イ ア ロ グ ボ ッ ク ス が開き ます。 [Create Source File] ダ イ ア ロ グ ボ ッ ク ス で次の よ う にオプシ ョ ン を設定し ます。

- [File type] : Verilog フ ァ イ ル (.v)、 Verilog ヘ ッ ダー フ ァ イ ル (.vh)、 SystemVerilog フ ァ イ ル (.sv)、 VHDL フ ァ イ ル (.vhdl) な どのフ ァ イ ル形式のいずれかを指定し ます。 - [File name] : 新 し い HDL ソ ース フ ァ イ ルの名前を指定 し ます。 - [File location] : フ ァ イ ルを作成す る デ ィ レ ク ト リ を指定 し ます。 注記 : フ ァ イ ルのプレース ホルダーが ソ ース の リ ス ト に追加 さ れます。 フ ァ イ ルは [Finish] を ク リ ッ ク す る と 作成 さ れます。 ° [Library] : フ ァ イ ル ま たはデ ィ レ ク ト リ の RTL ラ イ ブ ラ リ を指定 し ます。 ラ イ ブ ラ リ 名は選択す る か、 [Library] テ キ ス ト フ ィ ール ド に新 し い ラ イ ブ ラ リ 名を入力 し て指定 し ま す。 注記 : こ のオプシ ョ ンは、 VHDL フ ァ イ ルの場合のみ使用で き ます。 デフ ォ ル ト では、 HDL ソ ース フ ァ イ ルは work ラ イ ブ ラ リ に追加 さ れ ます。 必要に応 じ て、 ユーザー VHDL ラ イ ブ ラ リ を作成 し、 参照で き ま す。 Verilog および SystemVerilog フ ァ イ ルの場合は、 work のま ま に し ておいて く だ さ い。

° [HDL Source for] : 読み込む ソ ー ス が合成お よ びシ ミ ュ レーシ ョ ン用の RTL ソ ース フ ァ イ ルであ る か、 シ

ミ ュ レーシ ョ ンのみで使用する RTL テ ス ト ベンチであ る かを指定し ます。

° [Delete] : 選択 し た ソ ー ス フ ァ イ ルを削除 し ます。

° [Move Selected File Up] : フ ァ イ ルま たはデ ィ レ ク ト リ を リ ス ト の上方向に移動 し ます。 フ ァ イ ル順は、 合成

やシ ミ ュ レ ーシ ョ ン な ど のダ ウ ン ス ト リ ーム プ ロ セ ス でのエ ラ ボ レーシ ョ ンお よ びコ ンパ イ ルの順序に影 響 し ます。

° [Move Selected File Down] : フ ァ イ ル ま たはデ ィ レ ク ト リ を リ ス ト の下方向に移動 し ます。

° [Scan and Add RTL Include Files into Project] : すべての RTL フ ァ イ ルを ス キ ャ ン し 、 参照 さ れた Verilog の

'include フ ァ イ ルを ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に イ ン ポー ト し ま す。

° [Copy Sources into Project] : 元の フ ァ イ ルを参照す る のではな く 、ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に フ ァ

イ ルを コ ピー し ます。 [Add Directories] ボ タ ン を ク リ ッ ク し て ソ ース フ ァ イ ルのデ ィ レ ク ト リ を追加 し た場 合は、 フ ァ イ ルが ロ ーカルのプ ロ ジ ェ ク ト に コ ピー さ れ る 際にデ ィ レ ク ト リ 構造 も その ま ま保持 さ れ ます。

詳細は、第 3 章 「 リ モー ト ソ ース の参照ま たはプ ロ ジ ェ ク ト デ ィ レ ク ト リ への ソ ース の コ ピー」 を参照 し

て く だ さ い。

° [Add Sources from Subdirectories] : [Add Directories] で指定 し たデ ィ レ ク ト リ のサブデ ィ レ ク ト リ に含 ま れ る

ソ ース フ ァ イ ルをすべて追加 し ます。

° [Target Language] : Verilog ま たは VHDL のいずれかにデザ イ ン の タ ーゲ ッ ト 言語を指定 し ま す。 新 し い RTF

フ ァ イ ルはデフ ォ ル ト で指定 し た タ ーゲ ッ ト 言語にな り ま す。 指定 し た タ ーゲ ッ ト 言語でデザ イ ン の出力 フ ァ イ ルが生成 さ れます。

プ ロ ジ ェ ク ト の作成

4. オプシ ョ ン : [Add Existing IP] ページ (図 2-4) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ます。

° [Add Files] : Vivado Design Suite の Xilinx Core Instance (XCI) フ ァ イ ル ま たは CORE Generator コ ア (XCO) フ ァ

イ ルのいずれかを選択する フ ァ イ ル ブ ラ ウ ザーが開き ます。

XCI フ ァ イ ルは、 IP の作成に使用 さ れ る プ ロ ジ ェ ク ト オプシ ョ ン、 カ ス タ マ イ ズ パ ラ メ ー タ ー、 ポー ト パ ラ メ ー タ ーな ど の値を記録する IP-XACT コ ンポーネ ン ト イ ン ス タ ン ス の XML フ ァ イ ルです。

注記 : Vivado IP カ タ ロ グ を使用 し て XCI IP を追加する と 、Vivado IDE は自動的に HDL ソ ース な どの生成 さ れた タ ーゲ ッ ト をすべてプ ロ ジ ェ ク ト に イ ン ポー ト し ます。 合成を実行す る と 、 その IP と 最上位デザ イ ン が一緒に合成 さ れます。

° [Add Directories] : Vivado Design Suite の XCI フ ァ イ ル ま たは XCO フ ァ イ ルのいずれか を含むデ ィ レ ク ト リ

を選択する フ ァ イ ル ブ ラ ウ ザーが開き ます。 デ ィ レ ク ト リ を選択する と 、 そのデ ィ レ ク ト リ に含まれ るすべ ての XCI および XCO フ ァ イ ルが IP リ ス ト に追加 さ れます。

° [Remove Selected Files and Directories] : X ボ タ ン で表示 さ れ、 選択 し た フ ァ イ ルお よ びデ ィ レ ク ト リ を削除 し

ます。

° [Copy Sources into Project] : 元の フ ァ イ ルを参照す る のではな く 、ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に フ ァ

イ ルを コ ピー し ます。

注記 : サー ド パーテ ィ か ら 合成済み NGC ま たは EDIF ネ ッ ト リ ス ト と し て提供 さ れてい る IP も あ り ます。 こ れ ら の フ ァ イ ルをデザ イ ンに読み込むには、 [Add Sources] コ マ ン ド を ク リ ッ ク し 、 [Add or Create Design Sources] を オンに し て フ ァ イ ルを読み込みます。第 3 章 「IP ソ ース の操作」 に示す よ う に、 IP カ タ ロ グ を使用する と Vivado IDE 内のプ ロ ジ ェ ク ト にパ ラ メ ー タ ー指定可能な コ ア を読み込む こ と も で き ます。

X-Ref Target - Figure 2-3

プ ロ ジ ェ ク ト の作成

5. オプシ ョ ン : [Add Constraints] ページ (図 2-5) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ま す。

° [Add Files] : プ ロ ジ ェ ク ト に追加す る Synopsys デザ イ ン制約 (SDC) ま た XDC フ ァ イ ルを指定す る ための

フ ァ イ ル ブ ラ ウ ザーが開き ます。

° [Create File] : 新 し い最上位の XDC フ ァ イ ルが作成 さ れ ます。 ° [Remove] : 制約 リ ス ト か ら 選択 し た フ ァ イ ルが削除 さ れ ます。

° [Up]/[Down] : 制約フ ァ イ ルを リ ス ト の上下方向に移動 し ます。 コ マ ン ド は リ ス ト さ れ る 順序に依存 し 、 制約

の最後の コ マ ン ド がそれ よ り 前の コ マ ン ド の結果を上書き し ます。

° [Copy Constraints into Project] : 元の フ ァ イ ルを参照す る のではな く 、 ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に

制約フ ァ イ ルを コ ピー し ます。 注記 : プ ロ ジ ェ ク ト に関連付け ら れた RTL ま たはネ ッ ト リ ス ト ソ ース フ ァ イ ル と 同じ デ ィ レ ク ト リ の SDC ま た は XDC フ ァ イ ルは、 プ ロ ジ ェ ク ト に追加 さ れ る制約フ ァ イ ル と し て自動的に表示 さ れます。 6. [Default Part] ページ (図 2-6) でザ イ リ ン ク ス パーツ ま たは タ ーゲ ッ ト デザ イ ン プ ラ ッ ト フ ォ ーム (TDP) ボー ド を選択 し 、 [Next] を ク リ ッ ク し ます。 ° [Parts] : 使用可能なデバ イ ス が リ ス ト さ れ ま す。 デバ イ ス リ ソ ー ス に関す る 情報が、 表形式で表示 さ れ ます。 こ の リ ス ト では、 製品、 フ ァ ミ リ 、 サブ フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド 、 およ び温度な どのフ ィ ル タ ーを使用 し て、 デバ イ ス を絞 り 込む こ と がで き ます。

X-Ref Target - Figure 2-4

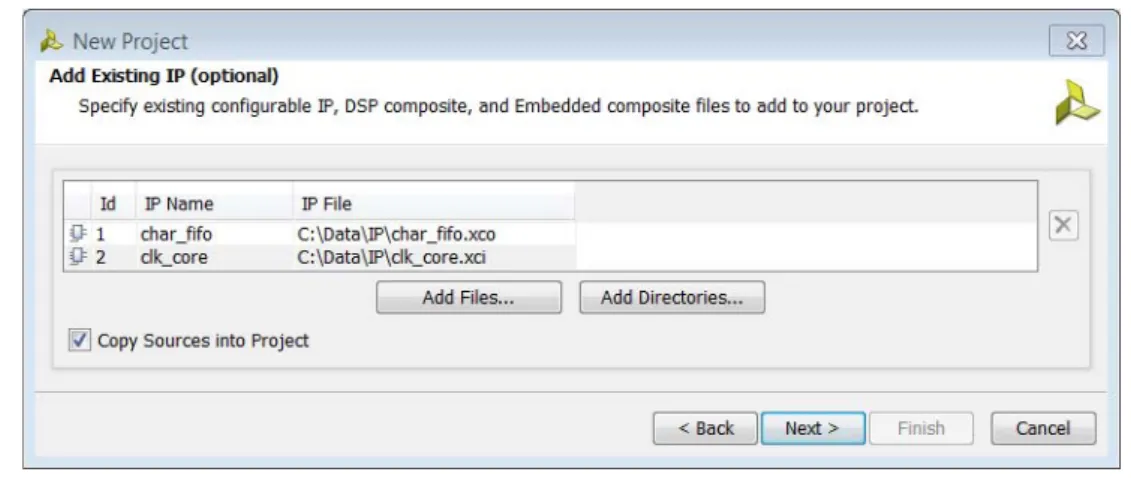

図 2-4 : New Project ウ ィ ザー ド : [Add Existing IP] ページ

X-Ref Target - Figure 2-5

プ ロ ジ ェ ク ト の作成 ° [Boards] : 使用可能な TDP ボー ド と 、 そのボー ド で使用 さ れ る ザ イ リ ン ク ス パーツ が リ ス ト さ れ ます。 I/O ピ ン の カ ウ ン ト やル ッ ク ア ッ プ テーブル (LUT) お よ びフ リ ッ プ フ ロ ッ プ (FF) の数、 使用可能なブ ロ ッ ク RAM な ど のデバ イ ス リ ソ ー ス に関す る 情報が表形式で表示 さ れ ま す。 リ ス ト は、 フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド で フ ィ ル タ ーをかけて表示 さ せる こ と も で き ます。 ° [Search] : 指定 し た検索条件に合 う デバ イ ス のみが リ ス ト で き ま す。

7. [New Project Summary] ページでプ ロ ジ ェ ク ト に選択 さ れたオプシ ョ ン を確認 し た ら 、 [Finish] を ク リ ッ ク し ます。 8. オプシ ョ ン : 手順 3 で [Create File] オプシ ョ ン を使用す る と 、 [Define Module] ダ イ ア ロ グ ボ ッ ク ス (図 2-7) が開 き ます。 こ のダ イ ア ロ グ ボ ッ ク ス で次のオプシ ョ ン を使用 し て Verilog、 Verilog ヘ ッ ダー、 SystemVerilog、 ま た は VHDL でモジ ュールま たはアーキ テ ク チ ャ を定義し た ら 、 [OK] を ク リ ッ ク し ます。

° [Entity name/Module name] : VHDL コ ー ド のエ ン テ ィ テ ィ ま たは Verilog ま たは SystemVerilog コ ー ド のモ

ジ ュ ール名の名前を指定 し ます。

注記 : エン テ ィ テ ィ ま たはモジ ュール名はデフ ォル ト でそのフ ァ イ ル名にな り ますが、 別の名前を付け る こ と も で き ます。

° [Architecture name] : RTL ソ ース フ ァ イ ルの アーキ テ ク チ ャ を指定 し ます。デフ ォ ル ト では [Behavioral] です。

注記 : こ のオプシ ョ ンは、 VHDL コ ー ド の場合にのみ表示 さ れ、 Verilog ま たは SystemVerilog モジ ュ ールを 定義する 場合には表示 さ れません。

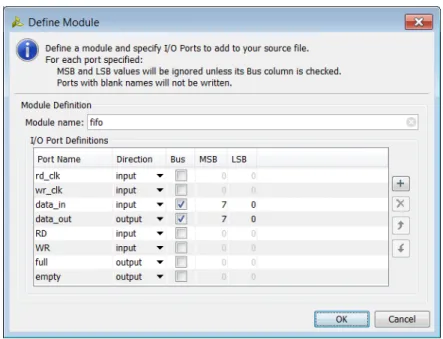

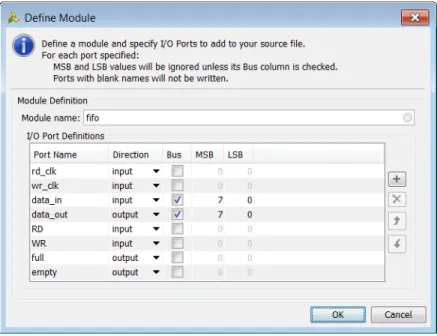

° [I/O Port Definitions] : モジ ュ ール定義に追加す る ポー ト を定義 し ます。

- [Port Name] : RTL コ ー ド に記述 さ れ る ポー ト の名前を定義 し ま す。

- [Direction] : ポー ト を入力、 出力、 双方向のいずれかに指定 し ま す。

- [Bus] : ポー ト がバ ス ポー ト か ど う か を指定 し ま す。 次の [MSB] お よ び [LSB] オプシ ョ ン を使用 し て ポー ト のバ ス幅を定義 し ます。

X-Ref Target - Figure 2-6

プ ロ ジ ェ ク ト の作成 - [MSB] : 最上位ビ ッ ト (MSB) の数を定義 し ま す。 [LSB] フ ィ ール ド と 組み合わせて、 定義 さ れ る バ ス の 幅を指定 し ます。 - [LSB] : 最下位ビ ッ ト (LSB) の数を定義 し ま す。 注記 : ポー ト がバス ポー ト でない場合は、 MSB および LSB は無視 さ れます。 RTL ソ ー ス フ ァ イ ルが作成 さ れ、 プ ロ ジ ェ ク ト に追加 さ れ ま す。 [Sources] ビ ュ ーに新 し く 定義 し たモジ ュ ール が リ ス ト さ れ ます。 Vivado IDE テ キ ス ト エデ ィ タ ーで新し い ソ ース フ ァ イ ルを編集する には、 フ ァ イ ルを ダブ ル ク リ ッ ク する か、 [Open File] ポ ッ プア ッ プ メ ニ ューを ク リ ッ ク し ます。 新規作成し た フ ァ イ ルの編集方法につ いては、第 3 章 「テ キ ス ト エデ ィ タ ーの使用」 を参照 し て く だ さ い。

合成後プ ロ ジ ェ ク ト の作成

合成後プ ロ ジ ェ ク ト は、 合成済みネ ッ ト リ ス ト お よ びその制約を使用 し て開始 し ます。 こ の後、 デザ イ ン を解析、 フ ロ アプ ラ ン、 イ ンプ リ メ ン ト で き ます。 注記 : 合成済みネ ッ ト リ ス ト を作成する には、 XST ま たはサー ド パーテ ィ の合成ツールを使用で き ます。 1. プ ロ ジ ェ ク ト の作成の手順に従っ てプ ロ ジ ェ ク ト を作成 し ます。

2. [Project Type] ページで [Post-Synthesis Project] をオ ン に し て、 [Next] を ク リ ッ ク し ます。

注記 : 必要であれば、 [Do not specify sources at this time] をオンに し ます。 こ れをオンにする と 、 デザ イ ン ソ ース を追加する 手順を飛ば し て、 タ ーゲ ッ ト パーツ を選択 し てプ ロ ジ ェ ク ト を作成で き ます。

3. [Add Netlist Sources] ページ (図 2-8) で次のオプシ ョ ン を使用 し て、 読み込むネ ッ ト リ ス ト フ ァ イ ルを指定 し 、 最 上位モジ ュ ールを含むフ ァ イ ルを識別 し 、下位レベル モジ ュールのネ ッ ト リ ス ト を検索する ためのデ ィ レ ク ト リ を定義 し た ら 、 [Next] を ク リ ッ ク し ます。

° [Add Files] : プ ロ ジ ェ ク ト に追加す る ネ ッ ト リ ス ト フ ァ イ ル (Verilog、 SystemVerilog、 EDIF ま たは NGC) を

選択 し ます。

注記 : フ ァ イ ルに最上位ネ ッ ト リ ス ト が含まれる場合は [Top] をオンに し ます。

° [Add Directories] : デ ィ レ ク ト リ ブ ラ ウ ザーが起動 さ れ、 モジ ュ ールを検索す る デ ィ レ ク ト リ を選択で き ま

す。 指定 し たデ ィ レ ク ト リ にあ る 有効な ソ ース フ ァ イ ルがすべてプ ロ ジ ェ ク ト に追加 さ れます。

X-Ref Target - Figure 2-7

プ ロ ジ ェ ク ト の作成

° [Remove Selected Files and Directories] : X ボ タ ン で表示 さ れ、 選択 し た フ ァ イ ルお よ びデ ィ レ ク ト リ を削除 し

ます。

° [Move Selected Files and Directories Up] : 上向 き 矢印のア イ コ ンは、 フ ァ イ ル ま たはデ ィ レ ク ト リ を リ ス ト の

上方向に移動 し ます。

° [Move Selected Files and Directories Down] : 下向 き 矢印のア イ コ ンは、 フ ァ イ ル ま たはデ ィ レ ク ト リ を リ ス ト

の下方向に移動 し ます。

° [Copy Sources into Project] : 元の フ ァ イ ルを参照す る のではな く 、ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に フ ァ

イ ルを コ ピー し ます。 [Add Directories] ボ タ ン を ク リ ッ ク し て ソ ース フ ァ イ ルのデ ィ レ ク ト リ を追加 し た場 合は、 フ ァ イ ルが ロ ーカルのプ ロ ジ ェ ク ト に コ ピー さ れ る 際にデ ィ レ ク ト リ 構造 も その ま ま保持 さ れ ます。

詳細は、第 3 章 「 リ モー ト ソ ース の参照ま たはプ ロ ジ ェ ク ト デ ィ レ ク ト リ への ソ ース の コ ピー」 を参照 し

て く だ さ い。

° [Add Sources from Subdirectories] : [Add Directories] で指定 し たデ ィ レ ク ト リ の下位デ ィ レ ク ト リ に含 ま れ る

ネ ッ ト リ ス ト フ ァ イ ルを検索 し て追加 し ます。

4. オプシ ョ ン : [Add Constraints] ページ (図 2-5) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ま す。

° [Add Files] : プ ロ ジ ェ ク ト に追加す る SDC ま た XDC フ ァ イ ルを指定す る ための フ ァ イ ル ブ ラ ウ ザーが開 き ます。 ° [Create File] : 新 し い最上位の XDC フ ァ イ ルが作成 さ れ ます。 ° [Remove] : 制約 リ ス ト か ら 選択 し た フ ァ イ ルが削除 さ れ ます。 ° [Up]/[Down] : 制約フ ァ イ ルを リ ス ト の上下方向に移動 し ます。 コ マ ン ド は リ ス ト さ れ る 順序に依存 し 、 制約 の最後の コ マ ン ド がそれ よ り 前の コ マ ン ド の結果を上書き し ます。

° [Copy Constraints into Project] : 元の フ ァ イ ルを参照す る のではな く 、 ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に

制約フ ァ イ ルを コ ピー し ます。 注記 : プ ロ ジ ェ ク ト に関連付け ら れた RTL ま たはネ ッ ト リ ス ト ソ ース フ ァ イ ル と 同じ デ ィ レ ク ト リ の SDC ま た は XDC フ ァ イ ルは、 プ ロ ジ ェ ク ト に追加 さ れ る制約フ ァ イ ル と し て自動的に表示 さ れます。 5. [Default Part] ページ (図 2-6) でザ イ リ ン ク ス パーツ ま たは タ ーゲ ッ ト デザ イ ン プ ラ ッ ト フ ォ ーム (TDP) ボー ド を選択 し 、 [Next] を ク リ ッ ク し ます。 ° [Parts] : 使用可能なデバ イ ス が リ ス ト さ れ ま す。 デバ イ ス リ ソ ー ス に関す る 情報が、 表形式で表示 さ れ ます。 こ の リ ス ト では、 製品、 フ ァ ミ リ 、 サブ フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド 、 およ び温度な どのフ ィ ル タ ーを使用 し て、 デバ イ ス を絞 り 込む こ と がで き ます。 ° [Boards] : 使用可能な TDP ボー ド と 、 そのボー ド で使用 さ れ る ザ イ リ ン ク ス パーツ が リ ス ト さ れ ます。 I/O ピ ンのカ ウ ン ト や LUT お よ びフ リ ッ プ フ ロ ッ プの数、 使用可能なブ ロ ッ ク RAM な どのデバ イ ス リ ソ ース

X-Ref Target - Figure 2-8

プ ロ ジ ェ ク ト の作成

に関する 情報が表形式で表示 さ れます。 リ ス ト は、 フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド で フ ィ ル タ ー を かけて表示 さ せる こ と も で き ます。

° [Search] : 指定 し た検索条件に合 う デバ イ ス のみが リ ス ト で き ま す。

6. [New Project Summary] ページでプ ロ ジ ェ ク ト に選択 さ れたオプシ ョ ン を確認 し た ら 、 [Finish] を ク リ ッ ク し ます。

I/O ピ ン配置プ ロ ジ ェ ク ト の作成

I/O ピ ン配置プ ロ ジ ェ ク ト は、 シ ス テ ム レベル デザ イ ン のデバ イ ス ピ ン配置を指定す る ために使用 し ま す。 こ の タ イ プのプ ロ ジ ェ ク ト は、 HDL ま たは合成済みネ ッ ト リ ス ト を完了する 前に作成で き ます。 た と えば、 シ ス テ ム レベ ルま たは PCB 設計者 と デザ イ ン情報を共有する 目的な どに使用で き ます。I/O ピ ン配置の詳細は、『Vivado Design Suite ユーザー ガ イ ド : I/O およ び ク ロ ッ ク 配置』 (UG899) [参照 7] を参照 し て く だ さ い。

1. プ ロ ジ ェ ク ト の作成の手順に従っ てプ ロ ジ ェ ク ト を作成 し ます。

2. [Project Type] ページで [I/O Planning Project] を オ ン に し て、 [Next] を ク リ ッ ク し ます。

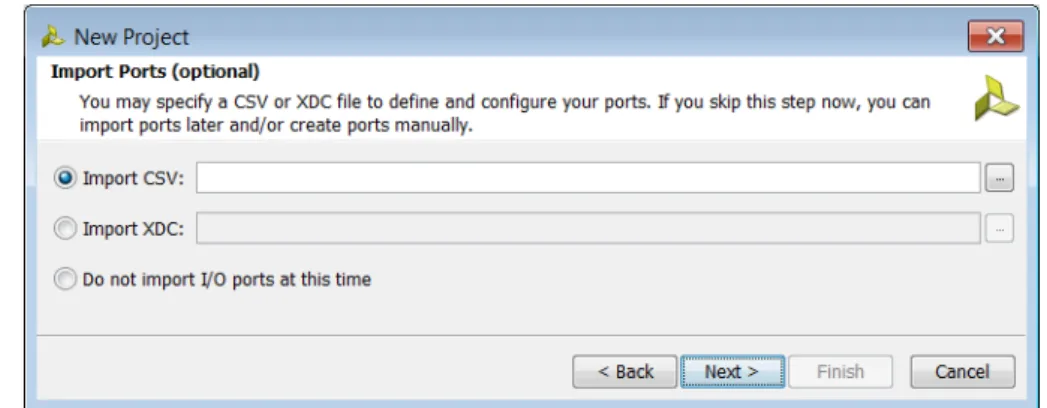

3. オプシ ョ ン : [Import Ports] ダ イ ア ロ グ ボ ッ ク ス (図 2-9) で次のオプシ ョ ン を指定 し 、 I/O ポー ト 定義お よ び制約 を イ ンポー ト する ための フ ァ イ ルを選択 し た ら 、 [Next] を ク リ ッ ク し ます。

° [Import CSV] : I/O 定義を含む CSV フ ァ イ ルを選択 し ます。 CSV フ ァ イ ルに関す る 詳細は、 『Vivado Design

Suite ユーザー ガ イ ド : I/O お よ び ク ロ ッ ク の配置』 (UG899)[参照 7] を参照 し て く だ さ い。

° [Import XDC] : I/O ポー ト 関連の制約のみを含む XDC フ ァ イ ルを選択 し ま す。

° [Do not import I/O ports at this time] : 空のプ ロ ジ ェ ク ト を作成 し ま す。I/O は後ほ ど作成 ま たは イ ン ポー ト で き

ます。 注記 : RTL ヘ ッ ダーま たは ソ ース フ ァ イ ルを使用 し てデザ イ ンの I/O ピ ン配置を実行す る には、 RTL プ ロ ジ ェ ク ト を使用 し ます。 4. [Default Part] ページ (図 2-6) でザ イ リ ン ク ス パーツ ま たは タ ーゲ ッ ト デザ イ ン プ ラ ッ ト フ ォ ーム (TDP) ボー ド を選択 し 、 [Next] を ク リ ッ ク し ます。 ° [Parts] : 使用可能なデバ イ ス が リ ス ト さ れ ま す。 デバ イ ス リ ソ ー ス に関す る 情報が、 表形式で表示 さ れ ます。 こ の リ ス ト では、 製品、 フ ァ ミ リ 、 サブ フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド 、 およ び温度な どのフ ィ ル タ ーを使用 し て、 デバ イ ス を絞 り 込む こ と がで き ます。 ° [Boards] : 使用可能な TDP ボー ド と 、 そのボー ド で使用 さ れ る ザ イ リ ン ク ス パーツ が リ ス ト さ れ ます。 I/O ピ ンのカ ウ ン ト や LUT お よ びフ リ ッ プ フ ロ ッ プの数、 使用可能なブ ロ ッ ク RAM な どのデバ イ ス リ ソ ース に関する 情報が表形式で表示 さ れます。 リ ス ト は、 フ ァ ミ リ 、 パ ッ ケージ、 ス ピー ド グ レー ド で フ ィ ル タ ー を かけて表示 さ せる こ と も で き ます。 ° [Search] : 指定 し た検索条件に合 う デバ イ ス のみが リ ス ト で き ま す。

5. [New Project Summary] ページでプ ロ ジ ェ ク ト を定義す る ために選択 し たオプシ ョ ン を確認 し た ら 、 [Finish] を ク リ ッ ク し ます。

X-Ref Target - Figure 2-9

プ ロ ジ ェ ク ト の作成

外部プ ロ ジ ェ ク ト のイ ンポー ト

Vivado IDE 以外 (例 : Synopsys の Synplify、 XST、 ま たは ISE Design Suite の Project Navigator) で作成 し た既存の RTL レベルのプ ロ ジ ェ ク ト フ ァ イ ルを イ ン ポー ト で き ます。 Vivado IDE では、 指定 し たプ ロ ジ ェ ク ト の ソ ース フ ァ イ ル が検出 さ れ、 新規プ ロ ジ ェ ク ト へ自動的に追加 さ れます。 最上位モジ ュ ール、 タ ーゲ ッ ト デバ イ ス、 VHDL ラ イ ブ ラ

リ な ど の設定 も 既存プ ロ ジ ェ ク ト か ら イ ンポー ト さ れます。

注記 : XST ま たは ISE Design Suite プ ロ ジ ェ ク ト の イ ン ポー ト 方法については、 Vivado Design Suite 移行手法ガ イ ド (UG911) [参照 6] を参照 し て く だ さ い。

1. プ ロ ジ ェ ク ト の作成の手順に従っ てプ ロ ジ ェ ク ト を作成 し ます。

2. [Project Type] ページで [Imported Project] を オ ンに し て、 [Next] を ク リ ッ ク し ま す。

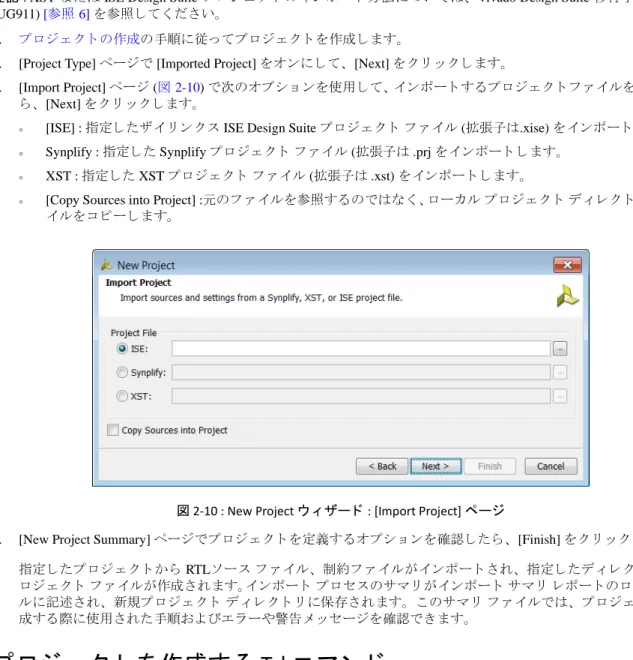

3. [Import Project] ページ (図 2-10) で次のオプシ ョ ン を使用 し て、 イ ン ポー ト す る プ ロ ジ ェ ク ト フ ァ イ ルを指定 し た ら 、 [Next] を ク リ ッ ク し ます。

° [ISE] : 指定 し たザ イ リ ン ク ス ISE Design Suite プ ロ ジ ェ ク ト フ ァ イ ル (拡張子は.xise) を イ ン ポー ト し ます。 ° Synplify : 指定 し た Synplify プ ロ ジ ェ ク ト フ ァ イ ル (拡張子は .prj を イ ン ポー ト し ます。

° XST : 指定 し た XST プ ロ ジ ェ ク ト フ ァ イ ル (拡張子は .xst) を イ ン ポー ト し ます。

° [Copy Sources into Project] :元の フ ァ イ ルを参照す る のではな く 、ロ ーカル プ ロ ジ ェ ク ト デ ィ レ ク ト リ に フ ァ

イ ルを コ ピー し ます。

4. [New Project Summary] ページでプ ロ ジ ェ ク ト を定義す る オプシ ョ ン を確認 し た ら 、 [Finish] を ク リ ッ ク し ます。 指定 し たプ ロ ジ ェ ク ト か ら RTL ソ ース フ ァ イ ル、 制約フ ァ イ ルが イ ン ポー ト さ れ、 指定 し たデ ィ レ ク ト リ にプ ロ ジ ェ ク ト フ ァ イ ルが作成 さ れます。イ ン ポー ト プ ロ セ ス のサマ リ が イ ン ポー ト サマ リ レ ポー ト の ロ グ フ ァ イ ルに記述 さ れ、 新規プ ロ ジ ェ ク ト デ ィ レ ク ト リ に保存 さ れ ます。 こ のサマ リ フ ァ イ ルでは、 プ ロ ジ ェ ク ト を作 成する 際に使用 さ れた手順お よ びエ ラ ーや警告 メ ッ セージ を確認で き ます。

プ ロ ジ ェ ク ト を作成する Tcl コ マ ン ド

次の Tcl コ マ ン ド は、 プ ロ ジ ェ ク ト の作成に使用で き ます。 ス ク リ プ ト 例については、Tcl ス ク リ プ ト を使用 し たプ ロ ジ ェ ク ト の作成を参照 し て く だ さ い。

注記 : Tcl コ マン ド の詳細については、 『Vivado Design Suite Tcl コ マン ド リ フ ァ レ ン ス ガ イ ド 』 (UG835) [参照 9] を参 照する か、 <command> -help を入力 し て く だ さ い。

X-Ref Target - Figure 2-10

プ ロ ジ ェ ク ト の作成

プ ロ ジ ェ ク ト を作成する Tcl コ マ ン ド

次は、 関連する Tcl コ マ ン ド です。

• Tcl コ マ ン ド : create_project お よ び set_property

• Tcl コ マ ン ド の例 (RTL プ ロ ジ ェ ク ト ) : create_project my_project C:/team/designs/my_project

-part xc7k325tffg676-2

• Tcl コ マ ン ド の例 (合成後プ ロ ジ ェ ク ト ) :

create_project my_IO_project C:/team/designs/my_IO_project -part xc7k325tffg676-2

set_property design_mode GateLvl [current_fileset]

• Tcl コ マ ン ド の例 (I/O 配置プ ロ ジ ェ ク ト ) :

create_file project_io C:/projects/project_io -part xc7vx485tffg1157-1

set_property design_mode PinPlanning [current_fileset]

プ ロ ジ ェ ク ト を イ ンポー ト する Tcl コ マ ン ド

次は、 関連する Tcl コ マ ン ド です。

• Tcl コ マ ン ド : create_project お よ び import_xise

• Tcl コ マ ン ド の例 :

create_project project_import_ise C:/projects/project_import_ise

import_xise C:/projects/old/wave_gen_vhd_s6/wave_gen_vhd_s6.xise -copy_sources

デザイ ン ソ ース、 制約フ ァ イル、 シ ミ ュ レーシ ョ ン ソ ース を追加する Tcl コ マ

ン ド

次は、 関連する Tcl コ マ ン ド です。 • Tcl コ マ ン ド : add_files ま たは import_files • Tcl コ マ ン ド の例 : add_files top.v

import_files -fileset constrs_1 C:/projects/sources/timing.xdc

注記 : add_files コ マン ド で、 現在のデ ィ レ ク ト リ か ら 追加する フ ァ イ ルを参照し 、 import_files コ マン ド でプ ロ ジ ェ ク ト に フ ァ イ ルを コ ピー し ます。

プ ロ ジ ェ ク ト の管理

既存の IP ソ ース フ ァ イルを追加する Tcl コ マ ン ド

次は、 関連する Tcl コ マ ン ド です。 • Tcl コ マ ン ド : add_files ま たは import_ip • Tcl コ マ ン ド の例 : import_ip C:/projects/sources/char_fifo/char_fifo.xci 注記 : add_files コ マ ン ド で、 現在のデ ィ レ ク ト リ か ら XCI フ ァ イ ルお よ び関連す る 出力 フ ァ イ ル を 参照 し、 import_ip コ マ ン ド で、 プ ロ ジ ェ ク ト にその XCI フ ァ イ ルお よ び関連す る 出力フ ァ イ ルを コ ピー し ます。

プ ロ ジ ェ ク ト パーツ を設定する Tcl コ マ ン ド

次は、 関連する Tcl コ マ ン ド です。 • Tcl コ マ ン ド : create_project ま たは set_property • Tcl コ マ ン ド の例 :

create_project my_project C:/projects/my_project -part xc7k325tffg676-2

set_property PART xc7k70tfbg676-2 [current_project]

注記 : パーツは、 プ ロ ジ ェ ク ト の作成時 も し く は作成後に設定で き ます。

プ ロ ジ ェ ク ト の管理

プ ロ ジ ェ ク ト を開 く

プ ロ ジ ェ ク ト を開 く と 、 前回プ ロ ジ ェ ク ト を閉 じ た と き の状態が復元 さ れ ま す。 プ ロ ジ ェ ク ト の状態 と は、 ソ ー ス フ ァ イ ル順、 ソ ース フ ァ イ ルのデ ィ ス エーブル/ イ ネーブル、 ア ク テ ィ ブお よ び タ ーゲ ッ ト 制約フ ァ イ ル、 合成、 シ ミ ュ レーシ ョ ン、 イ ンプ リ メ ン テーシ ョ ン run の ス テー ト な どです。 プ ロ ジ ェ ク ト を開 く には、 次のいずれかを実行 し ます。

• Getting Started ページの [Open Project] リ ン ク を ク リ ッ ク し ます。 • [File] → [Open Project] を ク リ ッ ク し ます。

• [Open Project] ツールバー ボ タ ン を ク リ ッ ク し ます。 • Tcl コ ン ソ ールに open_project コ マ ン ド を入力 し ま す。

[Open Project] ダ イ ア ロ グ ボ ッ ク ス で、 プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) を選択 し ま す。 [Open Project] ダ イ ア ロ グ ボ ッ ク ス の [File Preview] に現在選択 さ れてい る フ ァ イ ルに関する 情報が表示 さ れます。

注記 : ま たは、Windows エ ク ス プ ロー ラ ーで Vivado IDE プ ロ ジ ェ ク ト フ ァ イ ル (.xpr) を直接ダブル ク リ ッ ク し てプ ロ ジ ェ ク ト を開き ます。

プ ロ ジ ェ ク ト を開 く Tcl コ マ ン ド

次は、 関連する Tcl コ マ ン ド です。

• Tcl コ マ ン ド : open_project

プ ロ ジ ェ ク ト の管理

複数のプ ロ ジ ェ ク ト を開 く

1 つのセ ッ シ ョ ン で複数のプ ロ ジ ェ ク ト を開 く には、 プ ロ ジ ェ ク ト が開いてい る 状態でプ ロ ジ ェ ク ト を開 くのいずれ かの方法を使用 し て別のプ ロ ジ ェ ク ト を開 き ます。 Vivado IDE で現在のプ ロ ジ ェ ク ト を閉 じ る か ど う か尋ね る メ ッ セージが表示 さ れます。 [No] を ク リ ッ ク し て開いてい る プ ロ ジ ェ ク ト を閉 じ ない よ う にする と 、 両方のプ ロ ジ ェ ク ト が開き ます。 各プ ロ ジ ェ ク ト に対 し てそれぞれ メ イ ン ウ ィ ン ド ウ が開き ます。 複数プ ロ ジ ェ ク ト を同 じ Vivado IDE プ ロ セ ス か ら 開 く と 、 開いてい る すべてのプ ロ ジ ェ ク ト で使用 さ れた コ マ ン ド が Tcl コ ン ソ ールへ書き込まれます。 ただ し 、 表示 さ れ る コ マン ド がどのプ ロ ジ ェ ク ト で使用 さ れた も のかわか り に く い こ と があ り ます。 ま た、 すべてのプ ロ ジ ェ ク ト に対 し て 1 つの vivado.jou と 1 つの vivado.log し か作成 さ れません。 注記 : 複数のプ ロ ジ ェ ク ト を開いた場合、シ ス テ ム メ モ リ の要件に よ り 、パフ ォーマン ス が低下する こ と があ り ます。

プ ロ ジ ェ ク ト の保存

プ ロ ジ ェ ク ト は自動的に保存 さ れます。 た と えば、 ソ ース設定、 フ ァ イ ルのプ ロ パテ ィ 、 run オプシ ョ ン な ど、 プ ロ ジ ェ ク ト に変更を加え る と 、 プ ロ ジ ェ ク ト はデ ィ ス ク に自動的に保存 さ れます。

別のデ ィ レ ク ト リ にプ ロ ジ ェ ク ト を保存す る には、 [File] → [Save Project As] を ク リ ッ ク し て く だ さ い。 こ れに よ り 、 プ ロ ジ ェ ク ト デ ィ レ ク ト リ 構造全体が新 し く 指定 さ れたデ ィ レ ク ト リ に コ ピー さ れ、 run の ス テータ ス も 保持 さ れま す。

プ ロ ジ ェ ク ト を保存する Tcl コ マ ン ド

次は、 関連する Tcl コ マ ン ド です。

• Tcl コ マ ン ド : save_project_as

• Tcl コ マ ン ド の例 : save_project_as new_project c:/projects/

プ ロ ジ ェ ク ト を閉 じ る

プ ロ ジ ェ ク ト を閉 じ る には、 [File] → [Close Project] を ク リ ッ ク し ます。 保存 さ れていない変更があ る場合は、 それを 示す メ ッ セージが表示 さ れます。

プ ロ ジ ェ ク ト を閉 じ る Tcl コ マ ン ド

次は、 関連する Tcl コ マ ン ド です。 close_project

プ ロ ジ ェ ク ト のアー カ イ ブ

プ ロ ジ ェ ク ト アーカ イ ブ を作成 し て、 バ ッ ク ア ッ プ と し て保存 し た り 、 リ モー ト サ イ ト に送信 し た り で き ます。 プ ロ ジ ェ ク ト を アーカ イ ブする 際、 Vivado IDE では次が実行 さ れます。 • デザ イ ン階層を解析 し ます。 • ラ イ ブ ラ リ デ ィ レ ク ト リ か ら 必要な ソ ース フ ァ イ ル、 イ ン ク ルー ド フ ァ イ ル、 リ モー ト フ ァ イ ルを コ ピーし ま す。 • 制約を コ ピー し ます。 • 合成、 シ ミ ュ レーシ ョ ン、 お よ び イ ンプ リ メ ン テーシ ョ ンの実行結果を コ ピー し ます (オプシ ョ ン)。 • プ ロ ジ ェ ク ト の ZIP フ ァ イ ルを作成 し ます。 プ ロ ジ ェ ク ト のアーカ イ ブを作成する には、 次の手順に従い ます。

プ ロ ジ ェ ク ト の管理

1. [File] → [Archive Project] を ク リ ッ ク し ます。

2. [Archive Project] ダ イ ア ロ グ ボ ッ ク ス (図 2-11) で次のオプシ ョ ン を設定 し 、 [Next] を ク リ ッ ク し ます。

° [Archive name] : プ ロ ジ ェ ク ト アーカ イ ブ名を指定 し ま す。

° [Archive location] : プ ロ ジ ェ ク ト アーカ イ ブ フ ァ イ ルを保存す る デ ィ レ ク ト リ を指定 し ま す。 ° [Include Run Results] : プ ロ ジ ェ ク ト で実行 し た run の設定 と 結果を含め ま す。

Vivado IDE でプ ロ ジ ェ ク ト アーカ イ ブが ZIP フ ァ イ ル形式で作成 さ れ ます。 こ の ZIP フ ァ イ ルには、必要な ソ ー ス フ ァ イ ル、 イ ン ク ルー ド フ ァ イ ル、 run フ ァ イ ル (指定し た場合のみ)、 およ びアーカ イ ブ プ ロ セ ス を記述し た archive.log フ ァ イ ルが含まれます。 archive.log フ ァ イ ルでアーカ イ ブの作成プ ロ セ ス を確認で き ま す。

プ ロ ジ ェ ク ト を圧縮する Tcl コ マ ン ド

次は、 関連する Tcl コ マ ン ド です。 • Tcl コ マ ン ド : archive_project

• Tcl コ マ ン ド の例 : archive_project -exclude_run_results proj3.zip

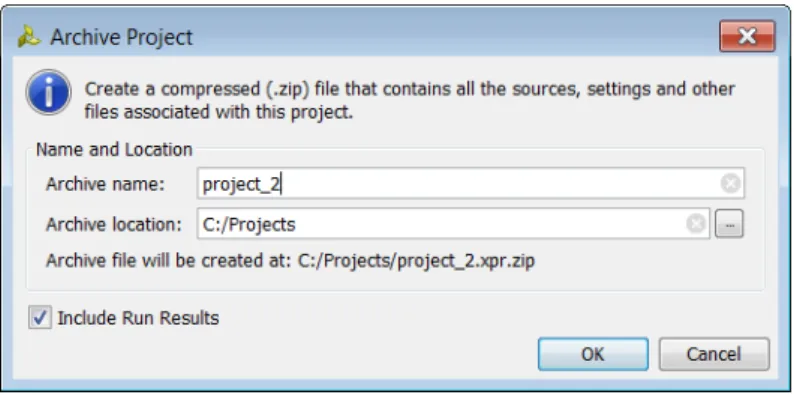

X-Ref Target - Figure 2-11

プ ロ ジ ェ ク ト サマ リ の使用

プ ロ ジ ェ ク ト サマ リ の使用

Vivado IDE には、 対話型のプ ロ ジ ェ ク ト サマ リ (図 2-12) が含 ま れ、 デザ イ ン コ マ ン ド が実行 さ れ、 デザ イ ン プ ロ セ ス が実行 さ れ る と 随時ア ッ プデー ト さ れます。 こ れには、 プ ロ ジ ェ ク ト パーツ、 プ ロ ジ ェ ク ト ス テー タ ス、 合成お よ び イ ンプ リ メ ン テーシ ョ ンの状態な ど のプ ロ ジ ェ ク ト お よ びデザ イ ン情報が含まれます。 ま た、 メ ッ セージ、 ロ グ、 レ ポー ト な ど を示すビ ュ ーや [Project Settings] ダ イ ア ロ グ ボ ッ ク スへの リ ン ク な ど、 詳細な情報への リ ン ク も 含まれ ます。 ス ク ロ ール バーを使用 し た り 、 [Collapse All] および [Expand All] ボ タ ン を使用 し てデータ カ テ ゴ リ の表示/非 表示を切 り 替え る こ と がで き ます。 プ ロ ジ ェ ク ト サマ リ には、 次のセ ク シ ョ ンが含まれます。 • [Project Settings] : プ ロ ジ ェ ク ト 名、 プ ロ ジ ェ ク ト パーツ、 デフ ォ ル ト デバ イ ス 、 お よ び ト ッ プ モジ ュ ール名が 表示 さ れます。 • [Messages] : ° [Summary] : デザ イ ン プ ロ セ ス中に発生 し たエ ラ ーお よ び警告の数を示 し ます。 警告 ま たはエ ラ ーのみを表 示 し た [Messages] ビ ューを開 く リ ン ク も あ り ます。

° [Go To] : [Messages]、 [Log]、 [Reports] ビ ュ ーへの リ ン ク が提供 さ れ ます。 こ れ ら の ビ ュ ーの詳細については、

『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 4] を参照 し て く だ さ い。

• [Synthesis] お よ び [Implementation] : ア ク テ ィ ブ run の合成お よ び イ ン プ リ メ ン テーシ ョ ン の状態のサマ リ を表示 し ます。 タ ーゲ ッ ト パーツ、 run で使用 さ れた ス ト ラ テジ、 使用 さ れた ツール フ ロ ーおよ び制約セ ッ ト な どが表 示 さ れます。

パーツ、 ス ト ラ テジ、 フ ロ ーの リ ン ク を ク リ ッ ク す る と 、 [Project Settings] ダ イ ア ロ グ ボ ッ ク ス が開 き ます。 制 約 リ ン ク を ク リ ッ ク する と 、 [Source File Properties] ビ ューに [Constraint Set Properties] タ ブが表示 さ れます。

注記 : 詳細は、プ ロ ジ ェ ク ト 設定お よ び第 3 章 「制約の操作」 を参照 し て く だ さ い。 • [DRC Violations] : イ ン プ リ メ ン テーシ ョ ン後にデザ イ ン ルール チ ェ ッ ク (DRC) に関す る 情報が ま と め ら れ ま す。 • [Timing] : イ ン プ リ メ ン テーシ ョ ン後に タ イ ミ ン グ結果が ま と め ら れ ま す。 • [Utilization] : 合成後にプ ロ ジ ェ ク ト の使用量結果が表形式お よ びグ ラ フ形式で ま と め ら れ ます。 • [Power] : イ ン プ リ メ ン テーシ ョ ン後に消費電力解析の結果が ま と め ら れ ます。 プ ロ ジ ェ ク ト サマ リ を開 く には、 次のいずれか を実行 し ます。 • [Window] → [Project Summary] を ク リ ッ ク し ま す。

プ ロ ジ ェ ク ト サマ リ の使用

X-Ref Target - Figure 2-12

プ ロ ジ ェ ク ト 設定

プ ロ ジ ェ ク ト 設定

プ ロ ジ ェ ク ト 設定は、 各プ ロ ジ ェ ク ト の必要に合わせて指定で き ます。 プ ロ ジ ェ ク ト 設定には、 最上位モジ ュ ールの 定義に関する 一般的な設定、 お よ びシ ミ ュ レーシ ョ ン、 合成、 イ ンプ リ メ ン テーシ ョ ン、 IP な どの設定が含まれます。 [Project Settings] ダ イ ア ロ グ ボ ッ ク ス を表示す る には、 次のいずれか を実行 し ます。

• [Tools] → [Project Settings] を ク リ ッ ク し ます。

• ツールバーの [Project Settings] ボ タ ン を ク リ ッ ク し ま す。

• Flow Navigator で [Project Settings] を ク リ ッ ク す る か、 [Simulation Settings]、 [Synthesis Settings]、 [Implementation Settings]、 [Bitstream Settings] のいずれか を ク リ ッ ク し ま す。

• プ ロ ジ ェ ク ト サマ リ で [Project Settings] ヘ ッ ダーの横にあ る Edit リ ン ク を ク リ ッ ク する か、 [Synthesis] ま たは [Implementation ] セ ク シ ョ ン のいずれかで ス ト ラ テ ジ ま たは フ ロ ーを ク リ ッ ク し ます。

[Project Settings] ダ イ ア ロ グ ボ ッ ク ス の開 き 方に よ っ て、 最適な カ テ ゴ リ がデフ ォ ル ト で表示 さ れ る よ う にな っ てい ます。 た と えば、 Flow Navigator で [Simulation Settings] を ク リ ッ ク し た場合、 [Project Settings] ダ イ ア ロ グ ボ ッ ク ス に は [Simulation] カテ ゴ リ が表示 さ れます。 次のセ ク シ ョ ンは、 各カテ ゴ リ の詳細を示し ています。

[General] ページ

[General] ページ (図 2-13) では、 プ ロ ジ ェ ク ト 名、 パー ツ、 タ ーゲ ッ ト 言語、 タ ーゲ ッ ト シ ミ ュ レ ー タ 、 最上位モ ジ ュ ール名、 言語オプシ ョ ン を指定で き ます。 • [Name] : プ ロ ジ ェ ク ト 名を指定 し ま す。 • [Project Device] : 合成お よ び イ ン プ リ メ ン テーシ ョ ン両方でデフ ォ ル ト と し て使用す る タ ーゲ ッ ト デバ イ ス を指 定 し ます。 参照ボ タ ン を ク リ ッ ク す る と [Select Device] ダ イ ア ロ グ ボ ッ ク ス が表示 さ れ、 デバ イ ス を変更で き ま す。

注記 : 合成 run ま たは イ ンプ リ メ ンテーシ ョ ン run が複数あ る場合は、[Run Properties] ビ ュ ーか ら run 設定を変更 し て特定 run で使用 さ れ るデバ イ ス を変更する こ と も で き ます。[Runs Properties] ビ ューの使用方法の詳細につい ては、 『Vivado Design Suite ユーザー ガ イ ド : Vivado IDE の使用』 (UG893) [参照 4] を参照 し て く だ さ い。 • [Target Language] : Verilog ま たは VHDL のいずれかにデザ イ ン の タ ーゲ ッ ト 出力言語を指定 し ます。 指定 し た

タ ーゲ ッ ト 言語でデザ イ ンの RTL 出力フ ァ イ ルが生成 さ れ ます。 タ ーゲ ッ ト 言語で制御 さ れ る 出力の例は、 合 成、 シ ミ ュ レーシ ョ ン、 最上位 ラ ッ パー フ ァ イ ル、 テ ス ト ベンチ、 およ び IP の イ ン ス タ ン シエーシ ョ ン テ ンプ レー ト です。

• [Top Module Name] : デザ イ ンの最上位 RTL モジ ュ ール名を指定 し ます。 下位モジ ュ ール名を入力 し 、 特定のモ

ジ ュ ールに対 し て合成を実行する こ と も で き ます。 参照ボ タ ン を ク リ ッ ク す る と 、 最上位モジ ュ ールが自動的に 検索 さ れ、 可能性のあ る 最上位モジ ュ ールの リ ス ト が表示 さ れます。

• [Language Options] : 参照ボ タ ン を ク リ ッ ク し 、 [Language Options] ダ イ ア ロ グ ボ ッ ク ス で次のオプシ ョ ン を設定 し ます。

° [Verilog Options] : 参照ボ タ ン を ク リ ッ ク し 、 [Verilog Options] ダ イ ア ロ グ ボ ッ ク ス で次のオプシ ョ ン を設定

し ます。

- [Verilog Include Files Search Paths] : Verilog ソ ー ス フ ァ イ ルの ‘include 文で参照 さ れ る フ ァ イ ルの検索パ ス を指定 し ます。

- [Defines] : プ ロ ジ ェ ク ト の Verilog マ ク ロ 定義を指定 し ま す。

- [Uppercase all identifiers] : すべての Verilog 識別子を大文字に設定 し ま す。

° [Generics/Parameters] : VHDL ではジ ェ ネ リ ッ ク が、 Verilog では定数値のパ ラ メ ー タ ー定義がサポー ト さ れ ま

す。 ど ち ら の方法で も 、 パ ラ メ ー タ ーを変更で き る ので、 さ ま ざ ま な状況で再利用可能です。 参照ボ タ ン を ク リ ッ ク する と 、 ジ ェ ネ リ ッ ク お よ びパ ラ メ ー タ ーの値を定義 し て、 ソ ース フ ァ イ ルで定義 さ れたデフ ォ ル ト の値を上書き で き ます。

プ ロ ジ ェ ク ト 設定

° [Top Library] : 最上位モジ ュ ールの ラ イ ブ ラ リ 名を指定 し ます。

° [Loop Count] : 最大ループ反復値を指定 し ま す。 デフ ォ ル ト 値は 1000 です。

注記 : [Loop Count] オプシ ョ ンは、 合成中ではな く エ ラ ボ レーシ ョ ン中に使用 さ れます。 合成に対 し ては、 [Synthesis] ページの [More Options] フ ィ ール ド に 「-loop_iteration_limit」 と 入力 し ます。

X-Ref Target - Figure 2-13

プ ロ ジ ェ ク ト 設定

[Simulation] ページ

[Simulation] ページ (図 2-14) では、 シ ミ ュ レーシ ョ ン セ ッ ト 、 シ ミ ュ レーシ ョ ン最上位モジ ュ ール名、 コ ンパ イ ルお よ びシ ミ ュ レーシ ョ ン オプシ ョ ン を指定で き ます。 オプシ ョ ン を ク リ ッ ク する と 、 ダ イ ア ロ グ ボ ッ ク ス の一番下に その説明が表示 さ れます。 [Simulation] ページの詳細は、 『Vivado Design Suite ユーザー ガ イ ド : ロ ジ ッ ク シ ミ ュ レー シ ョ ン』 (UG900) [参照 8] を参照 し て く だ さ い。

X-Ref Target - Figure 2-14

プ ロ ジ ェ ク ト 設定

[Project Settings] ダ イ ア ログ ボ ッ ク スの [Synthesis] ページ

[Synthesis] ページ (図 2-15) では、 制約セ ッ ト 、 合成ス ト ラ テ ジお よ び合成オプシ ョ ン を指定で き ま す。 オプシ ョ ンは 選択 し た合成ス ト ラ テジで定義 さ れますが、 こ れ ら は変更で き ます。 オプシ ョ ン を ク リ ッ ク す る と 、 ダ イ ア ロ グ ボ ッ ク ス の一番下にその説明が表示 さ れ ます。 [Synthesis] ページの詳細は、 『Vivado Design Suite ユーザー ガ イ ド : 合成』 (UG901) [参照 10] を参照 し て く だ さ い。

ヒ ン ト : tcl.pre および tcl.post フ ァ イルを使用する と 、Tcl ス ク リ プ ト を追加し て合成前後に読み出さ れる よ う

にで き ます。 詳細は、 Vivado Design Suite User Guide: Using Tcl Scripting (UG894) [参照 2] を参照 し て く だ さ い。

X-Ref Target - Figure 2-15

プ ロ ジ ェ ク ト 設定

[Project Settings] ダ イ ア ログ ボ ッ ク スの [Implementation] ページ

[Implementation] ページ (図 2-16) では、制約セ ッ ト 、イ ンプ リ メ ン テーシ ョ ン ス ト ラ テ ジお よ び イ ン プ リ メ ン テーシ ョ ン オプシ ョ ン を指定で き ます。 オプシ ョ ンは選択 し た イ ンプ リ メ ン テーシ ョ ン ス ト ラ テジで定義 さ れますが、 こ れ ら は変更で き ます。 た と えば、 消費電力お よ び物理合成な ど のオプシ ョ ンの段階を実行す る オプシ ョ ン を使用可能で す。 オプシ ョ ン を ク リ ッ ク す る と 、 ダ イ ア ロ グ ボ ッ ク ス の一番下にその説明が表示 さ れます。 [Implementation] ペー ジの詳細は、『Vivado Design Suite ユーザー ガ イ ド : イ ンプ リ メ ン テーシ ョ ン』 (UG904) [参照 11] を参照 し て く だ さ い。

ヒ ン ト _{: Tcl ス ク リ プ ト を追加する と 、tcl.pre および tcl.post フ ァ イルで イ ンプ リ メ ンテーシ ョ ンのどの段階の}

前後に で も source コ マ ン ド で読み出す こ と がで き ま す。 詳細は、 Vivado Design Suite User Guide: Using Tcl Scripting (UG894) [参照 2] を参照 し て く だ さ い。

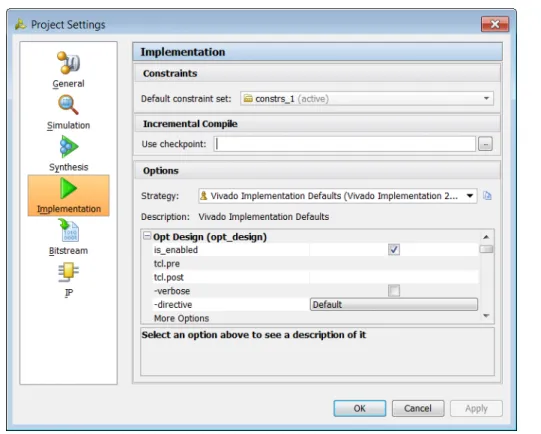

X-Ref Target - Figure 2-16

プ ロ ジ ェ ク ト 設定

[Bitstream] ページ

[Bitstream] ページ (図 2-17) では、 ビ ッ ト ス ト リ ーム を生成す る 前にオプシ ョ ン を定義で き ます。 オプシ ョ ン を ク リ ッ ク する と 、ダ イ ア ロ グ ボ ッ ク ス の一番下にその説明が表示 さ れます。[Bitstream] ページの詳細は、『Vivado Design Suite ユーザー ガ イ ド : プ ロ グ ラ ムおよ びデバ ッ グ』 (UG908) [参照 12] を参照 し て く だ さ い。

X-Ref Target - Figure 2-17

プ ロ ジ ェ ク ト 設定

[IP] ページ

[IP] ページ (図 2-18) には、 次の タ ブが含 ま れ ます。 • [Repository Manager] : IP レ ポジ ト リ リ ス ト に追加す る デ ィ レ ク ト リ を指定 し ます。 IP は、 ユーザーがパ ッ ケージ で き る ほか、 サー ド パーテ ィ サプ ラ イ ヤーか ら 入手する こ と も で き ます。 [Apply] を ク リ ッ ク する と 、 各レ ポジ ト リ に IP が表示 さ れ る よ う にな り ます。 • [Generation] : デフ ォ ル ト で生成 さ れ る IP 出力フ ァ イ ルを設定 し ま す。 • [Packager] : ベン ダー、 ラ イ ブ ラ リ 、 命名規則を含めて新 し い IP を パ ッ ケージにす る 際のデフ ォ ル ト 値を設定 し ます。 こ の タ ブでは、 IP パ ッ ケージ ャ ーを開いた と き のデフ ォ ル ト ビヘ イ ビ ア を設定 し た り 、 自動的に フ ィ ル タ ー さ れ る フ ァ イ ル拡張子を指定で き た り し ます。 注記 : 必要であれば、 IP パ ッ ケージ プ ロ セ ス中に IP をパ ッ ケージにする 際のデフ ォル ト 値は変更で き ます。 [IP] ページの詳細は、 『Vivado Design Suite ユーザー ガ イ ド : IP を使用 し た設計』 (UG896) [参照 13] を参照 し て く だ さ い。

注記 : [IP] ページおよび Vivado IP カ タ ロ グは、RTL プ ロ ジ ェ ク ト ま たは Getting Started ページか ら [Manage IP] リ ン ク を使用 し た場合にのみ使用可能です。 [Manage IP] を使用する場合、 プ ロ ジ ェ ク ト を作成し ない と 、 [IP] ページのサブ セ ッ ト は表示 さ れません。

X-Ref Target - Figure 2-18
