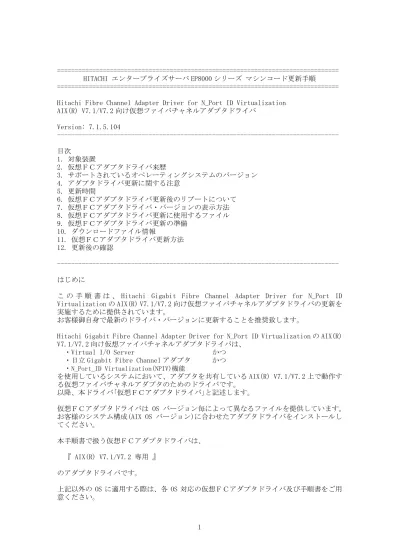

================================================================================ HITACHI エンタープライズサーバ EP8000 シリーズ マシンコード更新手順
================================================================================
Hitachi Fibre Channel Adapter Driver for N_Port ID Virtualization AIX(R) V7.1/V7.2 向け仮想ファイバチャネルアダプタドライバ Version: 7.1.5.104 --- 目次 1. 対象装置 2. 仮想ＦＣアダプタドライバ来歴 3. サポートされているオペレーティングシステムのバージョン 4. アダプタドライバ更新に関する注意 5. 更新時間 6. 仮想ＦＣアダプタドライバ更新後のリブートについて 7. 仮想ＦＣアダプタドライバ・バージョンの表示方法 8. 仮想ＦＣアダプタドライバ更新に使用するファイル 9. 仮想ＦＣアダプタドライバ更新の準備 10. ダウンロードファイル情報 11. 仮想ＦＣアダプタドライバ更新方法 12. 更新後の確認 --- はじめに
こ の 手 順 書 は 、 Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization の AIX(R) V7.1/V7.2 向け仮想ファイバチャネルアダプタドライバの更新を 実施するために提供されています。
お客様御自身で最新のドライバ・バージョンに更新することを推奨致します。
Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization の AIX(R) V7.1/V7.2 向け仮想ファイバチャネルアダプタドライバは、
・Virtual I/O Server かつ ・日立 Gigabit Fibre Channel アダプタ かつ ・N_Port_ID Virtualization(NPIV)機能 を使用しているシステムにおいて、アダプタを共有している AIX(R) V7.1/V7.2 上で動作す る仮想ファイバチャネルアダプタのためのドライバです。 以降、本ドライバ｢仮想ＦＣアダプタドライバ｣と記述します。 仮想ＦＣアダプタドライバは OS バージョン毎によって異なるファイルを提供しています。 お客様のシステム構成(AIX OS バージョン)に合わせたアダプタドライバをインストールし てください。 本手順書で扱う仮想ＦＣアダプタドライバは、 『 AIX(R) V7.1/V7.2 専用 』 のアダプタドライバです。 上記以外の OS に適用する際は、各 OS 対応の仮想ＦＣアダプタドライバ及び手順書をご用 意ください。
2 --- 1. 対象装置 (1) 日立仮想 Fibre Channel アダプタ 適用装置 ： EP8000 7xx/S8xx/E8xx/S9xx --- 2. 仮想ＦＣアダプタドライバ来歴 この仮想ＦＣアダプタドライバは、次の機能拡張とバグ修正を含みます。 バージョン 内容 7.1.5.82 １．新規追加 7.1.5.84 １．AIX ロケーションコードの表示が不正となりデバイス認識に失敗する 不具合を修正しました。 7.1.5.90 １．仮想ポートを rmdev 後に、cfgmgr を実行しても仮想ポートが 「定義済み」のままになる可能性がある不具合を修正しました。 ■発生条件 仮想ポート(fcs?)の状態を rmdev で「定義済み」に移行。 ■影響 当該仮想ポートが使用不可となります。 回復の為には装置のリブートが必要となります。 7.1.5.98 １．以下形名の Fibre Channel アダプタを新規サポートしました。
THE-FCA-1601V , THE-FCA-1601LV , THE-FCA-1602V , THE-FCA-1602LV ２．システム時刻変更時に、タイムアウトを誤検出してしまう可能性がある 問題を修正しました。 ■発生条件 システム時刻を変更（ntp 等を含む） システム時刻を戻した場合が対象となります。 ■影響 FC アダプタと I/O 装置間で無応答障害が発生していないにもかかわ らず、タイムアウトを誤検出してしまう事があります。 ３．システム時刻変更時に、時刻比較処理にてカーネルクラッシュの可能性 がある問題を修正しました。 ■発生条件 下記①～③の条件を全て満たした場合に発生します。 ① 「障害閾値管理機能」オプションを使用。 ② 障害閾値管理対象の障害が複数回発生。 ③ ②の障害発生の間にシステム時刻を変更（ntp 等を含む） システム時刻を監視時間(1～60(分))以上、時刻を戻した場合 が対象となります。 ■影響 システム停止(カーネルパニック)する可能性があります。 システムをリブートすることによって回復可能です。 7.1.5.102 １．FC アダプタと I/O 装置間で無応答障害が発生したとき、規定されたタ イムアウト監視時間で、タイムアウトを検出しないことがある問題を修 正しました。 ■発生条件 下記①～③の条件を全て満たした場合に発生します。
① バージョン「7.1.5.98」を使用している。 ② 同一 LU に複数のコマンドが同時に実行される環境(Queue Depth 設定を 2 以上に設定している)。 ③ FC アダプタと I/O 装置間で無応答障害が発生。 ■影響 FC アダプタと I/O 装置間で無応答障害が発生した場合に、タイムア ウト検出に時間がかかる事があります。その結果、HDLM 等のパス冗 長化ソフトをご利用時に、現象が発生した側のパスが閉塞する場合 があります。現象が発生したのが片パスのみの場合は、他方のパス で業務継続が可能です。
7.1.5.104 １．AIX(R) V7.2 新規サポート(AIX(R) V7.1 用 Ver7.1.5.102 からの機能変 更はありません)。 --- 3. サポートされているオペレーティングシステムのバージョン AIX(R) V7.1/V7.2 での動作をサポートします。 上記以外の OS には適用できません。各 OS 対応の仮想ＦＣアダプタドライバをご用意下さ い。 --- 4. アダプタドライバ更新に関する注意
「Gigabit Fibre Channel アダプタ インストールガイド」の「4.1 ドライバインストールに
当たっての注意事項」を確認してください。 また、 (1) 仮想ＦＣアダプタドライバを更新するには、root ユーザ権限でのログインが必要です。 (2) 仮想ＦＣアダプタドライバを更新中に電源を off しないで下さい。 (3) 本仮想ＦＣアダプタドライバを更新後、ドライバを有効とするためにシステムをリブー トする必要があります。 (4) 本手順書にかかれている手順は、更新を前提としています。新規に仮想ＦＣアダプタド ライバをインストールされる場合には、機器添付の「Gigabit Fibre Channel アダプタ イ ンストールガイド」の新規インストール手順を参照して下さい。
4 --- 5. 更新時間 一般的な仮想ＦＣアダプタドライバ更新時間は 5 分です。 但し、更新終了後に仮想ＦＣアダプタドライバを有効にするためには、システムのリブー トを実行する必要があります。 よって作業時間は、上記仮想ＦＣアダプタドライバ更新時間に各システムのリブート時間 を加えた時間となります。 --- 6. 仮想ＦＣアダプタドライバ更新後のリブートについて 当該 AIX パーティションのリブートが必要です。 リブート後に仮想ＦＣアダプタドライバの更新が有効となります。
--- 7. 仮想ＦＣアダプタドライバ・バージョンの表示方法
既に仮想ＦＣアダプタドライバのバージョンが最新である場合があります。以下に仮想Ｆ Ｃアダプタドライバ・バージョンのチェック方法を示します。
(1) コマンドラインにて” lsdev -Cc adapter | grep fscsi ”と入力し、｢日立ＦＣアダプ タ｣もしくは｢HITACHI FC Adapter｣のリソース名(fscsi1 等)を求めます。
下記の例では、fscsi1,fscsi2 が仮想ＦＣアダプタです。 仮想ＦＣアダプタのリソース名取得(実行例) (2) コマンドラインにて ” lscfg -vpl fscsi? | grep Z0 ” と入力し、仮想ＦＣアダプ タドライバのバージョンの確認を行ってください。 (fscsi?は(1)で求めたリソース名を指定してください。) 仮想ＦＣアダプタドライバのバージョン確認(実行例) 例では、旧バージョンが ”7.1.5.82” であることを示しています。 --- 8. 仮想ＦＣアダプタドライバ更新に使用するファイル 仮想ＦＣアダプタドライバの更新に使用するファイル、及び更新されるファイルセットを 示します。 ファイル名 更新されるファイルセット devices.vdevice.HTC.vfc-client_verXXX_71 devices.vdevice.HTC.vfc-client.rte ファイル名の"XXX"には、仮想ＦＣアダプタドライバ・バージョンの最下位の値が入ります。 例えば、仮想ＦＣアダプタドライバ・バージョンが"7.1.5.82"の場合、ファイル名が "devices.vdevice.HTC.vfc-client_ver82_71"となります。 # lscfg -vpl fscsi0 | grep Z0 Device Specific.(Z0)...7.1.5.82 # lsdev -Cc adapter | grep fscsi
fscsi0 Available 03-00 HITACHI FC Adapter
fscsi1 Available C102-T1 HITACHI Virtual FC Adapter fscsi2 Available C103-T1 HITACHI Virtual FC Adapter
6
---
9. 仮想ＦＣアダプタドライバ更新の準備
仮想ＦＣアダプタドライバの更新を実施する際には、下記のいずれかを準備して下さい。
(1) CD-ROM（Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization Version 86-01-10）
(2) ダウンロード Web サイト提供の仮想ＦＣアダプタドライバ
(a) Web サイト掲載の「Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization」の「AIX(R) V7.1/V7.2 用」よりダウンロードファイルを入手して ください。 ・ダウンロードファイル名 ： FCA_aix71vdriver_715104.tar (b) 入手したダウンロードファイルを、システム装置の任意のディレクトリにファイル 名を変更せずに格納してください。 ダウンロードファイルを格納するディレクトリ内に下記ファイルが存在しないこ とを確認して下さい。下記ファイルが格納ディレクトリに存在すると、更新を行う ことができません。 .toc 本説明では、例として、/etc/tmp に仮想ＦＣアダプタドライバを格納したことを 前提に説明します。 (c) 以下のコマンドを実行し、/etc/tmp に移動してください。 cd /etc/tmp (d) 以下のコマンドを実行し、/etc/tmp に格納したダウンロードファイルのファイル容 量及びチェックサムが、「第 10 章 ダウンロードファイル情報」に記述している情 報と等しいことを確認してください。等しくない場合にはダウンロードファイルの 入手から再度実行願います。 [ファイル容量確認] ls -l FCA_aix71vdriver_715104.tar 出力表示例：
-rw-r--r-- 1 root system 2263040 May 23 11:49 FCA_aix71vdriver_715104.tar --- ファイル容量 [チェックサム確認] sum FCA_aix71vdriver_715104.tar 出力表示例： 12516 2210 FCA_aix71vdriver_715104.tar --- チェックサム
(e) ダウンロードファイルを展開し、仮想ＦＣアダプタドライバ更新用ファイルを入手 してください。ファイル展開は AIX マシンで実行願います。 tar -xvf FCA_aix71vdriver_715104.tar ダウンロードファイルを展開すると、以下の仮想ＦＣアダプタドライバ更新用ファ イルが作成されます。 ・devices.vdevice.HTC.vfc-client_ver104_71 (f) 以下のコマンドを実行し、展開して作成された仮想ＦＣアダプタドライバ更新用フ ァイルのファイル容量及びチェックサムが、「第 10 章 ダウンロードファイル情報」 に記述している情報と等しいことを確認してください。等しくない場合にはダウン ロードファイルの入手から再度実行願います。 [ファイル容量確認] ls -l devices.vdevice.HTC.vfc-client_ver104_71 出力表示例： -rw-r--r-- 1 206 usr 2252800 Feb 14 09:53 devices.vdevice.HTC.vfc-client_ver104_71 --- ファイル容量 [チェックサム確認] sum devices.vdevice.HTC.vfc-client_ver104_71 出力表示例： 28151 2200 devices.vdevice.HTC.vfc-client_ver104_71 --- チェックサム (g) 以下のコマンドを実行し、/etc/tmp に格納したダウンロードファイルを削除して ください。 rm FCA_aix71vdriver_715104.tar
8 --- 10. ダウンロードファイル情報 ダウンロード Web サイトにて提供されるダウンロードファイルの情報は以下のとおりです。 ・ダウンロードファイル名 ： FCA_aix71vdriver_715104.tar ファイル名 ファイルの容量(バイト) チェックサム FCA_aix71vdriver_715104.tar 2263040 12516 2210 上記ダウンロードファイルを展開後に作成される仮想ＦＣアダプタドライバ更新用ファイ ルのファイル情報は以下のとおりです。 ファイル名 ファイルの容量(バイト) チェックサム devices.vdevice.HTC.vfc-client_ver104_71 2252800 28151 2200 (*)チェックサムは、「 # sum ファイル名」で確認することができます。 --- 11. 仮想ＦＣアダプタドライバ更新方法
「Gigabit Fibre Channelアダプタ インストールガイド」の「4.4 AIXパーティションに構 成された仮想ＦＣアダプタへのドライバインストール」を参照して、仮想ＦＣアダプタド ライバを更新してください。
---
12. 更新後の確認
(1) コマンドラインにて” lsdev -Cc adapter | grep fscsi ”と入力し、｢日立ＦＣアダプ タ｣もしくは｢HITACHI FC Adapter｣のリソース名(fscsi1 等)を求めます。
下記の例では、fscsi1,fscsi2 が仮想ＦＣアダプタです。 仮想ＦＣアダプタのリソース名取得(実行例) (2) コマンドラインにて ” lscfg – vpl fscsi? | grep Z0 ” と入力し仮想ＦＣアダプ タドライバのバージョンが”7.1.5.104” であること確認してください。 (fscsi?は(1)で求めたリソース名を指定してください。) --- 株式会社 日立製作所 IT プロダクツ統括本部 2018 年 6 月 --- All rights reserved，Copyright© 2003,2018, Hitachi, Ltd.
# lscfg -vpl fscsi0 | grep Z0
Device Specific.(Z0) ...7.1.5.104 # lsdev -Cc adapter | grep fscsi
fscsi0 Available 03-00 HITACHI FC Adapter
fscsi1 Available C102-T1 HITACHI Virtual FC Adapter fscsi2 Available C103-T1 HITACHI Virtual FC Adapter
