OptiPlex 5090
スモール フォーム ファクター
セットアップと仕様
規制モデル： D15S 規制タイプ： D15S004 4月 2021 年 Rev. A00メモ、注意、警告
メモ: 製品を使いやすくするための重要な情報を説明しています。
注意: ハードウェアの損傷やデータの損失の可能性を示し、その危険を回避するための方法を説明しています。
警告: 物的損害、けが、または死亡の原因となる可能性があることを示しています。
©2021 Dell Inc.またはその関連会社。All rights reserved.（不許複製・禁無断転載）Dell、EMC、およびその他の商標は、Dell Inc. またはその子会社の 商標です。その他の商標は、それぞれの所有者の商標である場合があります。
章 1: OptiPlex 5090 スモール フォーム ファクターのセットアップ... 4
章 2: OptiPlex 5090Small Form Factor の図... 9
前面...9
背面...10
章 3: OptiPlex 5090 の仕様...11
製品概要... 11
製品の比較...11
仕様...14
寸法と重量... 14
プロセッサー... 14
チップセット...15
オペレーティング システム...15
メモリー... 15
メモリー構成マトリックス... 17
外部ポート... 17
内部スロット... 18
Ethernet...18
ワイヤレス モジュール... 18
オーディオ... 19
ストレージ... 19
メディアカードリーダー...22
電源定格...22
GPU：内蔵...23
GPU：専用...23
マルチ ディスプレイ サポート マトリックス...24
動作環境とストレージ環境... 24
Energy Star、EPEAT、および Trusted Platform Module（TPM）... 25
章 4: 「困ったときは」と「Dell へのお問い合わせ」... 26
目次
OptiPlex 5090
スモール フォーム ファクターの
セットアップ
本書の画像は、ご注文の構成によってお使いの PC と異なる場合があります。 手順 1. キーボードとマウスを接続します。 2. ケーブルを使用してネットワークに接続するか、またはワイヤレス ネットワークに接続します。1
4 OptiPlex 5090スモール フォーム ファクターのセットアップ3. モニターを接続します。
4. 電源ケーブルを接続します。
5. 電源ボタンを押します。
6. Windows のセットアップを終了します。 画面の指示に従ってセットアップを完了します。セット アップの際、Dell Technologies では次のことをお勧めしています。 ● ネットワークに接続して、Windows アップデートが行えるようにします。 メモ: セキュアなワイヤレス ネットワークに接続する場合、プロンプトが表示されたらワワイヤレス ネットワークアク セス用のパスワードを入力してください。 ● インターネットに接続されたら、Microsoft アカウントでサインインするか、またはアカウントを作成します。インターネ ットに接続されていない場合は、オフラインのアカウントを作成します。
● Support and Protectionサポートおよび保護の画面で、連絡先の詳細を入力します。
7. Windows スタートメニューから Dell アプリを見つけて使用します。— 推奨

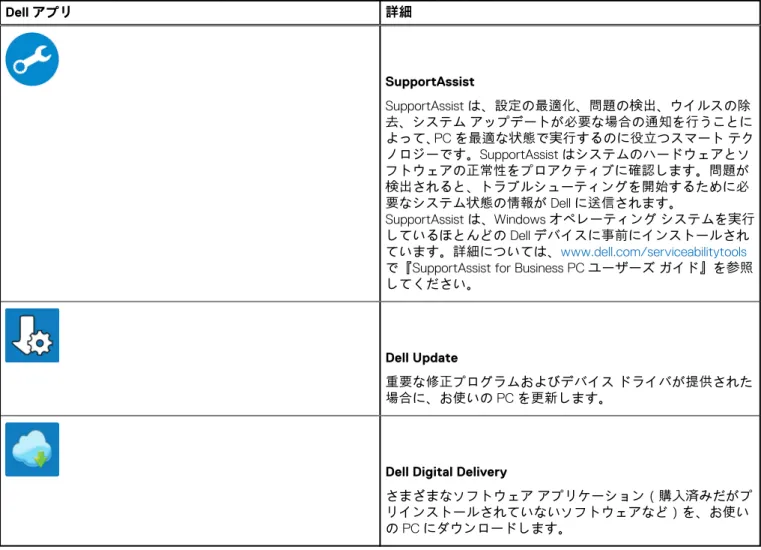

表 1. Dell のアプリを見つける
Dellアプリ 詳細 Dell 製品の登録 Dellに、お使いの PC を登録します。 Dellのヘルプとサポート PCのヘルプとサポートにアクセスします。 OptiPlex 5090スモール フォーム ファクターのセットアップ 7表 1. Dell のアプリを見つける （続き）
Dellアプリ 詳細 SupportAssist SupportAssistは、設定の最適化、問題の検出、ウイルスの除 去、システム アップデートが必要な場合の通知を行うことに よって、PC を最適な状態で実行するのに役立つスマート テク ノロジーです。SupportAssist はシステムのハードウェアとソ フトウェアの正常性をプロアクティブに確認します。問題が 検出されると、トラブルシューティングを開始するために必 要なシステム状態の情報が Dell に送信されます。 SupportAssistは、Windows オペレーティング システムを実行 しているほとんどの Dell デバイスに事前にインストールされ ています。詳細については、www.dell.com/serviceabilitytoolsで『SupportAssist for Business PC ユーザーズ ガイド』を参照 してください。
Dell Update
重要な修正プログラムおよびデバイス ドライバが提供された 場合に、お使いの PC を更新します。
Dell Digital Delivery
さまざまなソフトウェア アプリケーション（購入済みだがプ リインストールされていないソフトウェアなど）を、お使い の PC にダウンロードします。
OptiPlex 5090Small Form Factor
の図
前面
1. 電源ボタン 2. SDカード リーダー（オプション） 3. ハード ドライブアクティビティー ライト 4. ユニバーサル オーディオ ポート 5. 1 x USB 2.0ポート（PowerShare 対応） 6. USB 2.0 ポート（1）7. 1 USB 3.2 Gen 2 Type-Cポート 8. 1 USB 3.2 Gen 1ポート
9. 光ディスク ドライブ
2
背面
1. ラインアウト リタスキング ラインイン オーディオ ポート
2. 2 x DisplayPort 1.4ポート
3. 1 x VGAポート/DisplayPort 1.4 ポート/HDMI 2.0b ポート/USB 3.2 Gen 2 Type-C ポート（Alt モード対応）（オプション）
4. シリアル ポート（オプション） 5. 4 x USB 3.2 Gen 1ポート 6. 2 x USB 2.0ポート（SmartPower On 対応） 7. 拡張カード スロット x 2 メモ: スロット 1 のみサポート 8. 電源コネクター ポート 9. 電源装置診断ライト 10. パドロックリング 11. LANポート（RJ45）Ethernet ポート 12. アンテナ モジュール スロット 13. Kensingtonセキュリティケーブル スロット 14. リリース ラッチ
OptiPlex 5090
の仕様
製品概要
OptiPlex 5090 SFFシステムは、次世代プレミアム カテゴリーである OptiPlex 5 シリーズのビジネス デスクトップです。最新のイ ンテル Rocket Lake チップセット、プロセッサーと、関連するテクノロジー機能を備えながらも、市場におけるコスト競争力を高 めたシステムとなっています。 このシステムには次の機能があります。 ● 第 10 世代インテル Core i3/i5/i7プロセッサー ● 第 11 世代インテル Core i5/i7 プロセッサー ● NVMeストレージ用のデュアル M.2 スロット ● インテル Optane メモリー H20 ● AMD Radeon RX640/550/540グラフィックス ● Realtekオーディオ コーデック OptiPlex 5090 SFFは OptiPlex 5080 SFF の後継機種です。この製品は、最高レベルの省スペース性を備え、非常に柔軟な導入オプ ションと基本的なパフォーマンスを提供し、保守を最小限に抑えており、簡単に拡張できます。製品の比較
このトピックでは、先行機種との製品比較について詳しく説明します。表 2. 製品の比較
機能 OptiPlex 5080 SFF OptiPlex 5090 SFF プロセッサー ● インテル Celeron G5900、2 MB キャッシュ、2 コ ア、2 スレッド、3.4 GHz、58 W ● インテル Pentium G6400、4 MB キャッシュ、2 コ ア、4 スレッド、4.0 GHz、58 W ● インテル Pentium G6500、4 MB キャッシュ、2 コ ア、4 スレッド、4.1 GHz、58 W ● 第 10 世代インテル Core i3-10100、6 MB キャッシ ュ、4 コア、8 スレッド、3.6 GHz～4.3 GHz、65 W ● 第 10 世代インテル Core i3-10300、8 MB キャッシ ュ、4 コア、8 スレッド、3.7 GHz～4.4 GHz、65 W ● 第 10 世代インテル Core i5-10400、12 MB キャッ シュ、6 コア、12 スレッド、2.9 GHz～4.3 GHz、 65 W ● 第 10 世代インテル Core i5-10500、12 MB キャッ シュ、6 コア、12 スレッド、3.1 GHz～4.5 GHz、 65 W ● 第 10 世代インテル Core i5-10600、12 MB キャッ シュ、6 コア、12 スレッド、3.3 GHz～4.8 GHz、 65 W ● 第 10 世代インテル Pentium G6405、4 MB キャッ シュ、2 コア、4 スレッド、4.10 GHz、58 W ● 第 10 世代インテル Pentium G6505、4 MB キャッ シュ、2 コア、4 スレッド、4.20 GHz、58 W ● 第 10 世代インテル Core i3-10105、6 MB キャッシ ュ、4 コア、8 スレッド、3.70 GHz～4.40 GHz、 65 W ● 第 10 世代インテル Core i3-10305、8 MB キャッ シュ、4 コア、8 スレッド、3.80 GHz～4.50 GHz、65 W ● 第 10 世代インテル Core i5-10400、12 MB キャッ シュ、6 コア、12 スレッド、2.90 GHz～4.30 GHz、65 W ● 第 10 世代インテル Core i5-10500、12 MB キャッ シュ、6 コア、12 スレッド、3.10 GHz～4.50 GHz、65 W ● 第 10 世代インテル Core i5-10505、12 MB キャッ シュ、6 コア、12 スレッド、3.20 GHz～4.60 GHz、65 W ● 第 10 世代インテル Core i5-10600、12 MB キャッ シュ、6 コア、12 スレッド、3.30 GHz～4.80 GHz、65 W ● 第 10 世代インテル Core i7-10700、16 MB キャッ シュ、8 コア、16 スレッド、2.90 GHz～4.80 GHz、65 W3

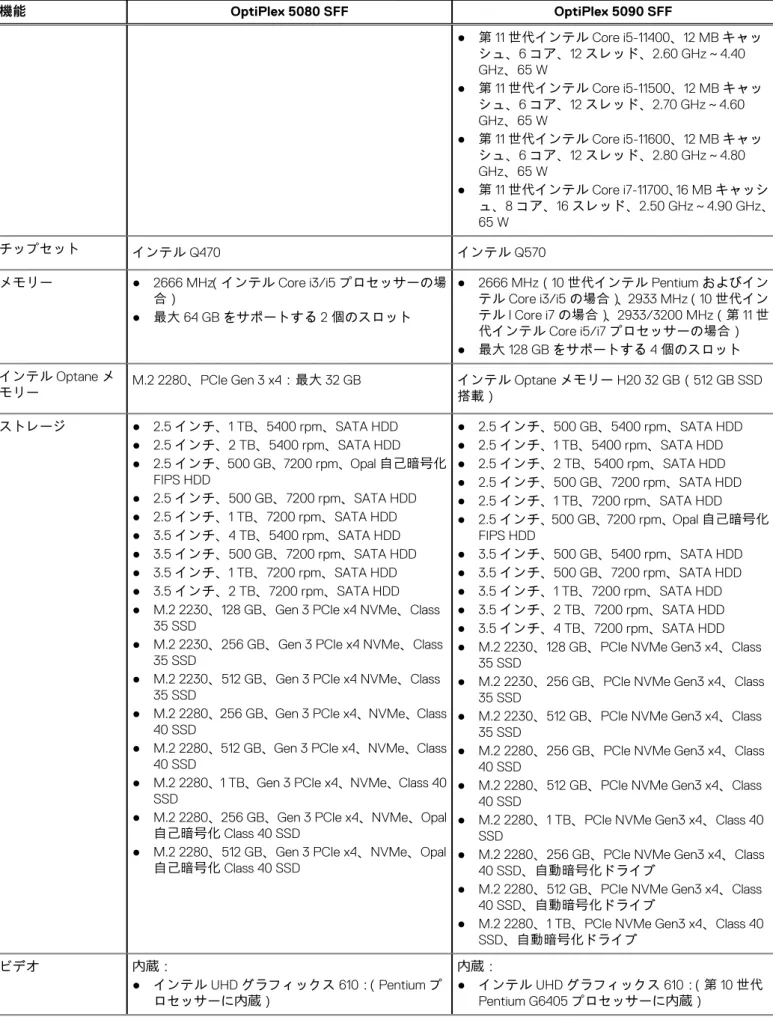

OptiPlex 5090の仕様 11表 2. 製品の比較 （続き）
機能 OptiPlex 5080 SFF OptiPlex 5090 SFF ● 第 11 世代インテル Core i5-11400、12 MB キャッ シュ、6 コア、12 スレッド、2.60 GHz～4.40 GHz、65 W ● 第 11 世代インテル Core i5-11500、12 MB キャッ シュ、6 コア、12 スレッド、2.70 GHz～4.60 GHz、65 W ● 第 11 世代インテル Core i5-11600、12 MB キャッ シュ、6 コア、12 スレッド、2.80 GHz～4.80 GHz、65 W ● 第 11 世代インテル Core i7-11700、16 MB キャッシ ュ、8 コア、16 スレッド、2.50 GHz～4.90 GHz、 65 W チップセット インテル Q470 インテル Q570 メモリー ● 2666 MHz（インテル Core i3/i5 プロセッサーの場 合） ● 最大 64 GB をサポートする 2 個のスロット ● 2666 MHz（10 世代インテル Pentium およびイン テル Core i3/i5 の場合）、2933 MHz（10 世代イン テル l Core i7 の場合）、2933/3200 MHz（第 11 世 代インテル Core i5/i7 プロセッサーの場合） ● 最大 128 GB をサポートする 4 個のスロット インテル Optane メモリー M.2 2280、PCIe Gen 3 x4：最大 32 GB インテル Optane メモリー H20 32 GB（512 GB SSD搭載）
ストレージ ● 2.5インチ、1 TB、5400 rpm、SATA HDD ● 2.5インチ、2 TB、5400 rpm、SATA HDD ● 2.5インチ、500 GB、7200 rpm、Opal 自己暗号化 FIPS HDD ● 2.5インチ、500 GB、7200 rpm、SATA HDD ● 2.5インチ、1 TB、7200 rpm、SATA HDD ● 3.5インチ、4 TB、5400 rpm、SATA HDD ● 3.5インチ、500 GB、7200 rpm、SATA HDD ● 3.5インチ、1 TB、7200 rpm、SATA HDD ● 3.5インチ、2 TB、7200 rpm、SATA HDD ● M.2 2230、128 GB、Gen 3 PCIe x4 NVMe、Class
35 SSD
● M.2 2230、256 GB、Gen 3 PCIe x4 NVMe、Class 35 SSD
● M.2 2230、512 GB、Gen 3 PCIe x4 NVMe、Class 35 SSD
● M.2 2280、256 GB、Gen 3 PCIe x4、NVMe、Class 40 SSD
● M.2 2280、512 GB、Gen 3 PCIe x4、NVMe、Class 40 SSD
● M.2 2280、1 TB、Gen 3 PCIe x4、NVMe、Class 40 SSD
● M.2 2280、256 GB、Gen 3 PCIe x4、NVMe、Opal 自己暗号化 Class 40 SSD
● M.2 2280、512 GB、Gen 3 PCIe x4、NVMe、Opal 自己暗号化 Class 40 SSD ● 2.5インチ、500 GB、5400 rpm、SATA HDD ● 2.5インチ、1 TB、5400 rpm、SATA HDD ● 2.5インチ、2 TB、5400 rpm、SATA HDD ● 2.5インチ、500 GB、7200 rpm、SATA HDD ● 2.5インチ、1 TB、7200 rpm、SATA HDD ● 2.5インチ、500 GB、7200 rpm、Opal 自己暗号化 FIPS HDD ● 3.5インチ、500 GB、5400 rpm、SATA HDD ● 3.5インチ、500 GB、7200 rpm、SATA HDD ● 3.5インチ、1 TB、7200 rpm、SATA HDD ● 3.5インチ、2 TB、7200 rpm、SATA HDD ● 3.5インチ、4 TB、7200 rpm、SATA HDD ● M.2 2230、128 GB、PCIe NVMe Gen3 x4、Class
35 SSD
● M.2 2230、256 GB、PCIe NVMe Gen3 x4、Class 35 SSD
● M.2 2230、512 GB、PCIe NVMe Gen3 x4、Class 35 SSD
● M.2 2280、256 GB、PCIe NVMe Gen3 x4、Class 40 SSD
● M.2 2280、512 GB、PCIe NVMe Gen3 x4、Class 40 SSD
● M.2 2280、1 TB、PCIe NVMe Gen3 x4、Class 40 SSD
● M.2 2280、256 GB、PCIe NVMe Gen3 x4、Class 40 SSD、自動暗号化ドライブ
● M.2 2280、512 GB、PCIe NVMe Gen3 x4、Class 40 SSD、自動暗号化ドライブ
● M.2 2280、1 TB、PCIe NVMe Gen3 x4、Class 40 SSD、自動暗号化ドライブ ビデオ 内蔵： ● インテル UHD グラフィックス 610：（Pentium プ ロセッサーに内蔵） 内蔵： ● インテル UHD グラフィックス 610：（第 10 世代 Pentium G6405プロセッサーに内蔵） 12 OptiPlex 5090の仕様

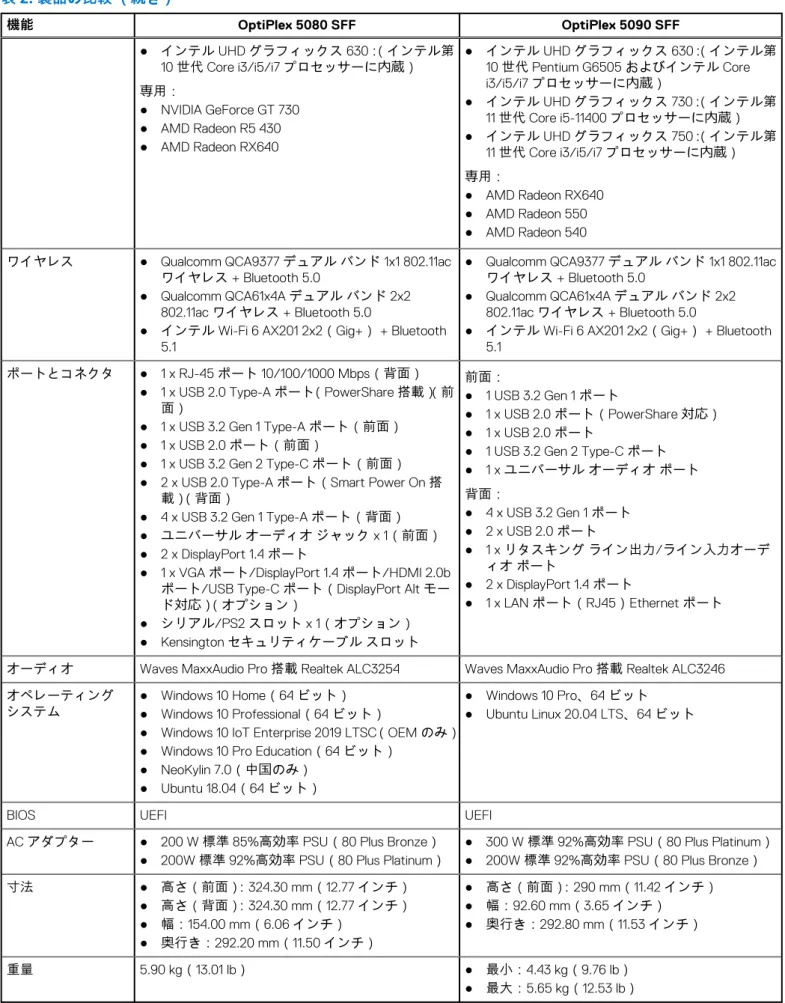

表 2. 製品の比較 （続き）
機能 OptiPlex 5080 SFF OptiPlex 5090 SFF ● インテル UHD グラフィックス 630：（インテル第 10世代 Core i3/i5/i7 プロセッサーに内蔵） 専用： ● NVIDIA GeForce GT 730 ● AMD Radeon R5 430 ● AMD Radeon RX640 ● インテル UHD グラフィックス 630：（インテル第 10世代 Pentium G6505 およびインテル Core i3/i5/i7プロセッサーに内蔵） ● インテル UHD グラフィックス 730：（インテル第 11世代 Core i5-11400 プロセッサーに内蔵） ● インテル UHD グラフィックス 750：（インテル第 11世代 Core i3/i5/i7 プロセッサーに内蔵） 専用： ● AMD Radeon RX640 ● AMD Radeon 550 ● AMD Radeon 540ワイヤレス ● Qualcomm QCA9377デュアル バンド 1x1 802.11ac
ワイヤレス + Bluetooth 5.0
● Qualcomm QCA61x4Aデュアル バンド 2x2 802.11acワイヤレス + Bluetooth 5.0
● インテル Wi-Fi 6 AX201 2x2（Gig+） + Bluetooth 5.1
● Qualcomm QCA9377デュアル バンド 1x1 802.11ac ワイヤレス + Bluetooth 5.0
● Qualcomm QCA61x4Aデュアル バンド 2x2 802.11acワイヤレス + Bluetooth 5.0
● インテル Wi-Fi 6 AX201 2x2（Gig+） + Bluetooth 5.1
ポートとコネクタ ● 1 x RJ-45ポート 10/100/1000 Mbps（背面） ● 1 x USB 2.0 Type-Aポート（PowerShare 搭載）（前
面）
● 1 x USB 3.2 Gen 1 Type-Aポート（前面） ● 1 x USB 2.0ポート（前面）
● 1 x USB 3.2 Gen 2 Type-Cポート（前面） ● 2 x USB 2.0 Type-Aポート（Smart Power On 搭
載）（背面）
● 4 x USB 3.2 Gen 1 Type-Aポート（背面）
● ユニバーサル オーディオ ジャック x 1（前面）
● 2 x DisplayPort 1.4ポート
● 1 x VGAポート/DisplayPort 1.4 ポート/HDMI 2.0b ポート/USB Type-C ポート（DisplayPort Alt モー ド対応）（オプション） ● シリアル/PS2 スロット x 1（オプション） ● Kensingtonセキュリティケーブル スロット 前面： ● 1 USB 3.2 Gen 1ポート ● 1 x USB 2.0ポート（PowerShare 対応） ● 1 x USB 2.0ポート
● 1 USB 3.2 Gen 2 Type-Cポート ● 1 x ユニバーサル オーディオ ポート 背面： ● 4 x USB 3.2 Gen 1ポート ● 2 x USB 2.0 ポート ● 1 x リタスキング ライン出力/ライン入力オーデ ィオ ポート ● 2 x DisplayPort 1.4ポート ● 1 x LANポート（RJ45）Ethernet ポート
オーディオ Waves MaxxAudio Pro搭載 Realtek ALC3254 Waves MaxxAudio Pro 搭載 Realtek ALC3246 オペレーティング
システム ● Windows 10 Home（64 ビット）● Windows 10 Professional（64 ビット）
● Windows 10 IoT Enterprise 2019 LTSC（OEM のみ） ● Windows 10 Pro Education（64 ビット）
● NeoKylin 7.0（中国のみ） ● Ubuntu 18.04（64 ビット）
● Windows 10 Pro、64 ビット ● Ubuntu Linux 20.04 LTS、64 ビット
BIOS UEFI UEFI
ACアダプター ● 200 W標準 85%高効率 PSU（80 Plus Bronze） ● 200W標準 92%高効率 PSU（80 Plus Platinum）
● 300 W標準 92%高効率 PSU（80 Plus Platinum） ● 200W標準 92%高効率 PSU（80 Plus Bronze）
寸法 ● 高さ（前面）：324.30 mm（12.77 インチ） ● 高さ（背面）：324.30 mm（12.77 インチ） ● 幅：154.00 mm（6.06 インチ） ● 奥行き：292.20 mm（11.50 インチ） ● 高さ（前面）：290 mm（11.42 インチ） ● 幅：92.60 mm（3.65 インチ） ● 奥行き：292.80 mm（11.53 インチ） 重量 5.90 kg（13.01 lb） ● 最小：4.43 kg（9.76 lb） ● 最大：5.65 kg（12.53 lb） OptiPlex 5090の仕様 13
仕様
メモ: 提供されるものは地域により異なる場合があります。次の仕様には、コンピューターの出荷に際し、法により提示が定 められている項目のみを記載しています。コンピューターの構成の詳細については、Windows オペレーティング システムで ［ヘルプとサポート］を開き、コンピューターに関する情報を表示するオプションを選択してください。寸法と重量
表 3. 寸法と重量
説明 値 高さ： 前面 290 mm（11.42 インチ） 背面 290 mm（11.42 インチ） 幅 92.60 mm（3.65 インチ） 奥行き 292.80 mm（11.53 インチ） 重量（最小） 4.43 kg（9.76 lb） 重量（最大） 5.65 kg（12.53 lb） メモ: PCの重量は、発注時の構成や製造上の条件により異なる場合が あります。プロセッサー

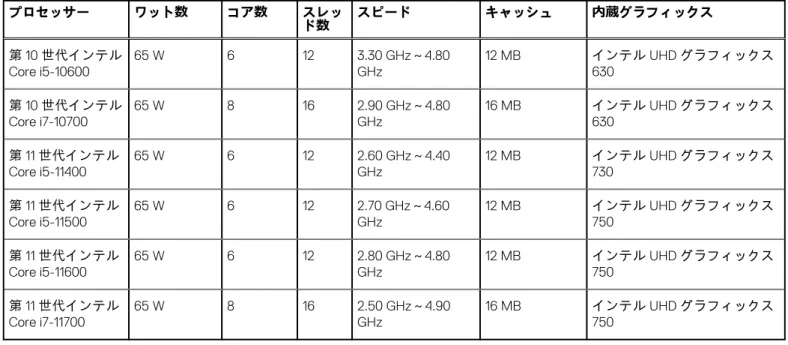

次の表では、OptiPlex 5090 でサポートされているプロセッサーの詳細をリスト表示しています。表 4. プロセッサー
プロセッサー ワット数 コア数 スレッ ド数 スピード キャッシュ 内蔵グラフィックス 第 10 世代インテル Pentium Gold G6405 58 W 2 4 最大 4.10 GHz 4 MB インテル UHD グラフィックス 610 第 10 世代インテル Pentium Gold G6505 58 W 2 4 最大 4.20 GHz 4 MB インテル UHD グラフィックス 630 第 10 世代インテル Core i3-10105 65 W 4 8 3.70 GHz～4.40 GHz 6 MB インテル UHD グラフィックス 630 第 10 世代インテル Core i3-10305 65 W 4 8 3.80 GHz～4.50 GHz 8 MB インテル UHD グラフィックス 630 第 10 世代インテル Core i5-10400 65 W 6 12 2.90 GHz～4.30 GHz 12 MB インテル UHD グラフィックス 630 第 10 世代インテル Core i5-10500 65 W 6 12 3.10 GHz～4.50 GHz 12 MB インテル UHD グラフィックス 630 第 10 世代インテル Core i5-10505 65 W 6 12 3.20 GHz～4.60 GHz 12 MB インテル UHD グラフィックス 630 14 OptiPlex 5090の仕様表 4. プロセッサー （続き）
プロセッサー ワット数 コア数 スレッ ド数 スピード キャッシュ 内蔵グラフィックス 第 10 世代インテル Core i5-10600 65 W 6 12 3.30 GHz～4.80 GHz 12 MB インテル UHD グラフィックス 630 第 10 世代インテル Core i7-10700 65 W 8 16 2.90 GHz～4.80 GHz 16 MB インテル UHD グラフィックス 630 第 11 世代インテル Core i5-11400 65 W 6 12 2.60 GHz～4.40 GHz 12 MB インテル UHD グラフィックス 730 第 11 世代インテル Core i5-11500 65 W 6 12 2.70 GHz～4.60 GHz 12 MB インテル UHD グラフィックス 750 第 11 世代インテル Core i5-11600 65 W 6 12 2.80 GHz～4.80 GHz 12 MB インテル UHD グラフィックス 750 第 11 世代インテル Core i7-11700 65 W 8 16 2.50 GHz～4.90 GHz 16 MB インテル UHD グラフィックス 750チップセット
次の表には、OptiPlex 5090 でサポートされているチップセットの詳細が一覧表示されています。表 5. チップセット
説明 オプション 1 オプション 2プロセッサー 第 11 世代インテル Core i5/i7 第 10 世代インテル Pentium Gold、Core
i3/i5/i7
チップセット インテル Q570 インテル Q570
DRAM バス幅 64ビット、デュアルチャネル 64ビット、デュアルチャネル
フラッシュ EPROM 32 MB 32 MB
PCIe バス Gen 3.0まで Gen 3.0まで
オペレーティング システム
OptiPlex 5090では、次のオペレーティング システムをサポートしています。 ● Windows 10 Pro、64 ビット ● Ubuntu Linux 20.04 LTS、64 ビットメモリー
次の表では、OptiPlex 5090 のメモリー仕様をリスト表示しています。表 6. メモリーの仕様

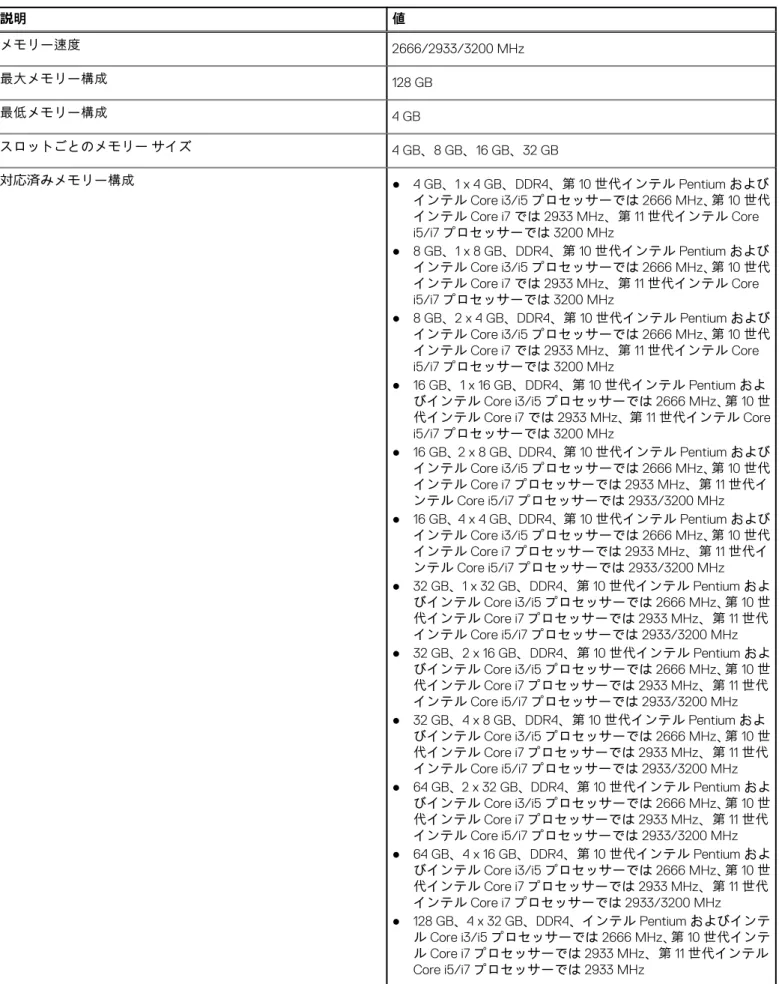

説明 値 メモリー スロット UDIMM スロット（4） メモリーのタイプ DDR4 OptiPlex 5090の仕様 15表 6. メモリーの仕様 （続き）
説明 値 メモリー速度 2666/2933/3200 MHz 最大メモリー構成 128 GB 最低メモリー構成 4 GB スロットごとのメモリー サイズ 4 GB、8 GB、16 GB、32 GB 対応済みメモリー構成 ● 4 GB、1 x 4 GB、DDR4、第 10 世代インテル Pentium および インテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世代 インテル Core i7 では 2933 MHz、第 11 世代インテル Core i5/i7プロセッサーでは 3200 MHz ● 8 GB、1 x 8 GB、DDR4、第 10 世代インテル Pentium および インテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世代 インテル Core i7 では 2933 MHz、第 11 世代インテル Core i5/i7プロセッサーでは 3200 MHz ● 8 GB、2 x 4 GB、DDR4、第 10 世代インテル Pentium および インテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世代 インテル Core i7 では 2933 MHz、第 11 世代インテル Core i5/i7プロセッサーでは 3200 MHz ● 16 GB、1 x 16 GB、DDR4、第 10 世代インテル Pentium およ びインテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世 代インテル Core i7 では 2933 MHz、第 11 世代インテル Core i5/i7プロセッサーでは 3200 MHz ● 16 GB、2 x 8 GB、DDR4、第 10 世代インテル Pentium および インテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世代 インテル Core i7 プロセッサーでは 2933 MHz、第 11 世代イ ンテル Core i5/i7 プロセッサーでは 2933/3200 MHz ● 16 GB、4 x 4 GB、DDR4、第 10 世代インテル Pentium および インテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世代 インテル Core i7 プロセッサーでは 2933 MHz、第 11 世代イ ンテル Core i5/i7 プロセッサーでは 2933/3200 MHz ● 32 GB、1 x 32 GB、DDR4、第 10 世代インテル Pentium およ びインテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世 代インテル Core i7 プロセッサーでは 2933 MHz、第 11 世代 インテル Core i5/i7 プロセッサーでは 2933/3200 MHz ● 32 GB、2 x 16 GB、DDR4、第 10 世代インテル Pentium およ びインテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世 代インテル Core i7 プロセッサーでは 2933 MHz、第 11 世代 インテル Core i5/i7 プロセッサーでは 2933/3200 MHz ● 32 GB、4 x 8 GB、DDR4、第 10 世代インテル Pentium およ びインテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世 代インテル Core i7 プロセッサーでは 2933 MHz、第 11 世代 インテル Core i5/i7 プロセッサーでは 2933/3200 MHz ● 64 GB、2 x 32 GB、DDR4、第 10 世代インテル Pentium およ びインテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世 代インテル Core i7 プロセッサーでは 2933 MHz、第 11 世代 インテル Core i5/i7 プロセッサーでは 2933/3200 MHz ● 64 GB、4 x 16 GB、DDR4、第 10 世代インテル Pentium およ びインテル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世 代インテル Core i7 プロセッサーでは 2933 MHz、第 11 世代 インテル Core i7 プロセッサーでは 2933/3200 MHz ● 128 GB、4 x 32 GB、DDR4、インテル Pentium およびインテ ル Core i3/i5 プロセッサーでは 2666 MHz、第 10 世代インテ ル Core i7 プロセッサーでは 2933 MHz、第 11 世代インテル Core i5/i7プロセッサーでは 2933 MHz 16 OptiPlex 5090の仕様メモリー構成マトリックス
表 7. メモリー構成マトリックス
設定 スロット XMM1 XMM2 XMM3 XMM4 4 GB DDR4 4 GB 8 GB DDR4 4 GB 4 GB 8 GB DDR4 8 GB 16 GB DDR4 8 GB 8 GB 16 GB DDR4 16 GB 32 GB DDR4 8 GB 8 GB 8 GB 8 GB 32 GB DDR4 16 GB 16 GB 32 GB DDR4 32 GB 64 GB DDR4 16 GB 16 GB 16 GB 16 GB 64 GB DDR4 32 GB 32 GB 64 GB DDR4 64 GB 128 GB DDR4 32 GB 32 GB 32 GB 32 GB メモ: DPC（チャネルあたりの DIMM）のさまざまな取り付けタイプによって、メモリーのスピードが異なります。 メモ: 128 GBのメモリーで構成されているシステムは、2933MHz でのみ作動します。 メモ: 第 11 世代インテル プロセッサーで構成されているシステムのメモリーは、デュアルチャネル モードの場合、2933 MHz のクロック スピードで作動します。表 8. デュアルチャネル モード
チャネル A チャネル B メモリー スピード UDIMM（2） なし 2666/2933/3200 MHz なし UDIMM（2） 2666/2933/3200 MHz UDIMM（2） UDIMM（2） 2666/2933/3200 MHz外部ポート
次の表では、OptiPlex 5090 の外部ポートをリスト表示しています。表 9. 外部ポート
説明 値 ネットワーク ポート 1 x RJ-45ポート 10/100/1000 Mbps（背面）USB ポート ● 1 x USB 3.2 Gen 1ポート（前面）
● 1 x USB 3.2 Gen 2 Type-Cポート（前面） ● 1 x USB 2.0ポート（前面）
● 1 x USB 2.0ポート（PowerShare 搭載）（前面） ● 4 x USB 3.2 Gen 1ポート（背面）
● 2 x USB 2.0ポート（SmartPower On 搭載）（背面）

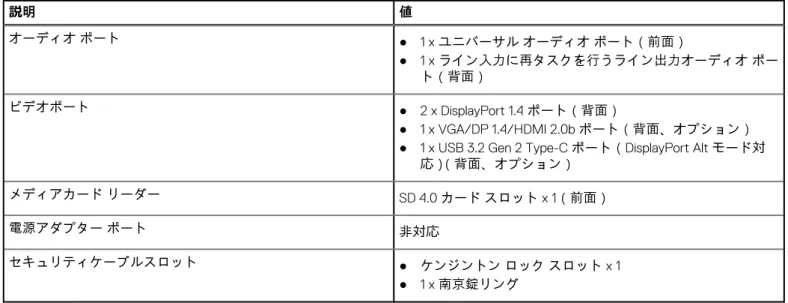

表 9. 外部ポート （続き）
説明 値 オーディオ ポート ● 1 x ユニバーサル オーディオ ポート（前面） ● 1 x ライン入力に再タスクを行うライン出力オーディオ ポー ト（背面） ビデオポート ● 2 x DisplayPort 1.4ポート（背面） ● 1 x VGA/DP 1.4/HDMI 2.0b ポート（背面、オプション） ● 1 x USB 3.2 Gen 2 Type-Cポート（DisplayPort Alt モード対応）（背面、オプション） メディアカード リーダー SD 4.0カード スロット x 1（前面） 電源アダプター ポート 非対応 セキュリティケーブルスロット ● ケンジントン ロック スロット x 1 ● 1 x 南京錠リング
内部スロット
次の表には、OptiPlex 5090 の内部スロットが一覧表示されています。表 10. 内部スロット
説明 値PCIe 拡張 ● ハーフハイト Gen3 PCIe x16 スロット x 1
● ハーフハイト Gen3 PCIe x4 スロット x 1 SATA ● 3.5インチ/2.5 インチ ハード ドライブおよびスリム光学ド ライブ用 SATA 3.0 スロット x 3 M.2 ● WiFiおよび Bluetooth カード用 M.2 2230 スロット x 1 ● SSD/インテル Optane 用 M.2 2230/2280 スロット x 1 メモ: さまざまなタイプの M.2 カードの機能の詳細につい ては、www.dell.com/supportにてナレッジ ベース記事記事 SLN301626を参照してください。
Ethernet
次の表では、OptiPlex 5090 の有線 Ethernet ローカル エリア ネットワーク（LAN）の仕様をリスト表示しています。
表 11. Ethernet の仕様
説明 値
Model number（モデル番号） インテル I219
転送レート 10/100/1000 Mbps
ワイヤレス モジュール
次の表では、OptiPlex 5090 のワイヤレス ローカル エリア ネットワーク（WLAN）モジュールの仕様をリスト表示しています。

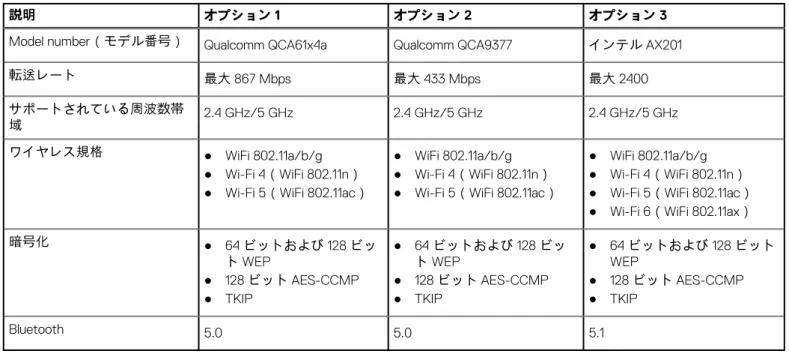

表 12. ワイヤレス モジュールの仕様
説明 オプション 1 オプション 2 オプション 3
Model number（モデル番号） Qualcomm QCA61x4a Qualcomm QCA9377 インテル AX201
転送レート 最大 867 Mbps 最大 433 Mbps 最大 2400
サポートされている周波数帯
域 2.4 GHz/5 GHz 2.4 GHz/5 GHz 2.4 GHz/5 GHz
ワイヤレス規格 ● WiFi 802.11a/b/g
● Wi-Fi 4（WiFi 802.11n） ● Wi-Fi 5（WiFi 802.11ac）
● WiFi 802.11a/b/g ● Wi-Fi 4（WiFi 802.11n） ● Wi-Fi 5（WiFi 802.11ac）
● WiFi 802.11a/b/g ● Wi-Fi 4（WiFi 802.11n） ● Wi-Fi 5（WiFi 802.11ac） ● Wi-Fi 6（WiFi 802.11ax）
暗号化 ● 64ビットおよび 128 ビッ ト WEP ● 128ビット AES-CCMP ● TKIP ● 64ビットおよび 128 ビッ ト WEP ● 128ビット AES-CCMP ● TKIP ● 64ビットおよび 128 ビット WEP ● 128ビット AES-CCMP ● TKIP Bluetooth 5.0 5.0 5.1
オーディオ
次の表では、OptiPlex 5090 のオーディオの仕様をリスト表示しています。表 13. オーディオの仕様
説明 値 オーディオタイプ Waves MaxxAudioオーディオコントローラー Waves MaxxAudio API
内蔵オーディオ インターフェイス インテル HDA（ハイデフィニッション オーディオ） 外付けオーディオ インターフェイス ● 1 x ユニバーサル オーディオ ポート（前面） ● 1 x ライン入力（背面）に再タスクを行うライン出力オーデ ィオ ポート
ストレージ

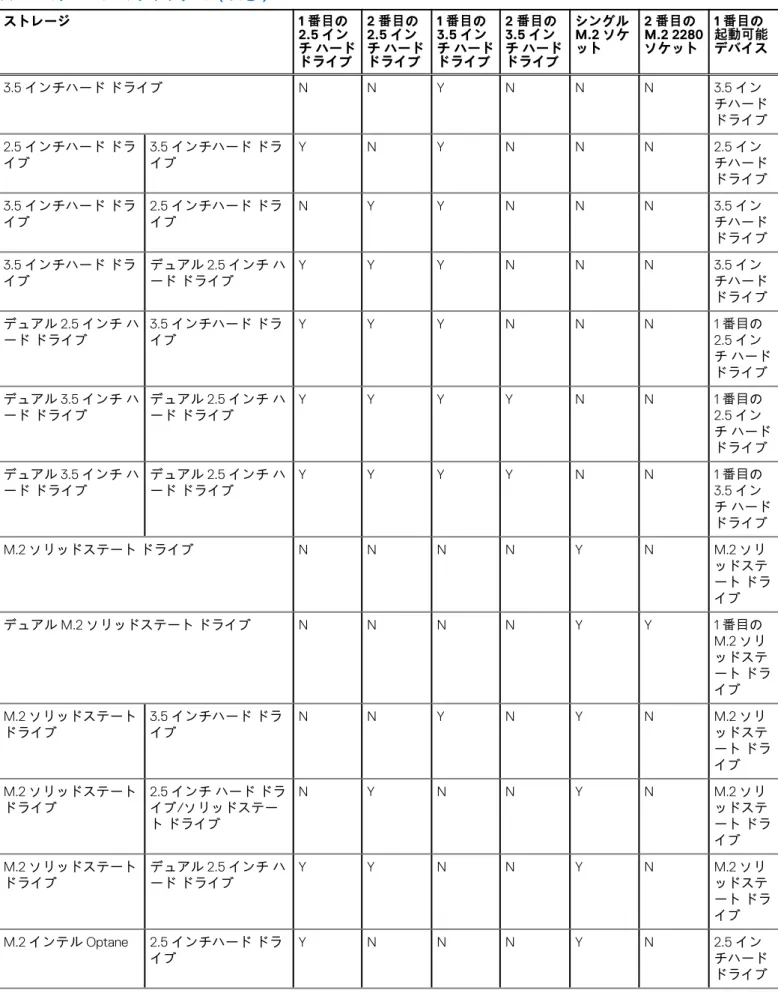

お使いの PC では、以下のいずれかの構成がサポートされています。表 14. ストレージ マトリックス
ストレージ 1番目の 2.5イン チ ハード ドライブ 2番目の 2.5イン チ ハード ドライブ 1番目の 3.5イン チ ハード ドライブ 2番目の 3.5イン チ ハード ドライブ シングル M.2ソケ ット 2番目の M.2 2280 ソケット 1番目の 起動可能 デバイス 2.5 インチハード ドライブ Y N N N N N 2.5 イン チハード ドライブ デュアル 2.5 インチ ハード ドライブ Y Y N N N N 1番目の 2.5イン チ ハード ドライブ OptiPlex 5090の仕様 19表 14. ストレージ マトリックス （続き）
ストレージ 1番目の 2.5イン チ ハード ドライブ 2番目の 2.5イン チ ハード ドライブ 1番目の 3.5イン チ ハード ドライブ 2番目の 3.5イン チ ハード ドライブ シングル M.2ソケ ット 2番目の M.2 2280 ソケット 1番目の 起動可能 デバイス 3.5 インチハード ドライブ N N Y N N N 3.5 イン チハード ドライブ 2.5 インチハード ドラ イブ 3.5 インチハード ドライブ Y N Y N N N 2.5 インチハード ドライブ 3.5 インチハード ドラ イブ 2.5 インチハード ドライブ N Y Y N N N 3.5 インチハード ドライブ 3.5 インチハード ドラ イブ デュアル 2.5 インチ ハード ドライブ Y Y Y N N N 3.5 インチハード ドライブ デュアル 2.5 インチ ハ ード ドライブ 3.5 インチハード ドライブ Y Y Y N N N 12.5番目のイン チ ハード ドライブ デュアル 3.5 インチ ハ ード ドライブ デュアル 2.5 インチ ハード ドライブ Y Y Y Y N N 12.5番目のイン チ ハード ドライブ デュアル 3.5 インチ ハ ード ドライブ デュアル 2.5 インチ ハード ドライブ Y Y Y Y N N 13.5番目のイン チ ハード ドライブ M.2ソリッドステート ドライブ N N N N Y N M.2ソリ ッドステ ート ドラ イブ デュアル M.2 ソリッドステート ドライブ N N N N Y Y 1番目の M.2ソリ ッドステ ート ドラ イブ M.2ソリッドステート ドライブ 3.5 インチハード ドライブ N N Y N Y N M.2ッドステソリ ート ドラ イブ M.2ソリッドステート ドライブ 2.5イブ/ソリッドステーインチ ハード ドラ ト ドライブ N Y N N Y N M.2ソリ ッドステ ート ドラ イブ M.2ソリッドステート ドライブ デュアル 2.5 インチ ハード ドライブ Y Y N N Y N M.2ッドステソリ ート ドラ イブ M.2インテル Optane 2.5 インチハード ドラ イブ Y N N N Y N 2.5 インチハード ドライブ 20 OptiPlex 5090の仕様表 14. ストレージ マトリックス （続き）
ストレージ 1番目の 2.5イン チ ハード ドライブ 2番目の 2.5イン チ ハード ドライブ 1番目の 3.5イン チ ハード ドライブ 2番目の 3.5イン チ ハード ドライブ シングル M.2ソケ ット 2番目の M.2 2280 ソケット 1番目の 起動可能 デバイス M.2インテル Optane デュアル 2.5 インチ ハ ード ドライブ Y Y N N Y N 2.5 インチハード ドライブ M.2インテル Optane 3.5 インチハード ドラ イブ N N Y N Y N 3.5 インチハード ドライブ M.2イン テル Optane 2.5 インチ ハード ド ライブ 3.5 インチハード ドラ イブ Y N Y N Y N 2.5 インチハード ドライブ M.2イン テル Optane 3.5 インチ ハード ド ライブ 2.5 インチハード ドラ イブ N Y Y N Y N 3.5 インチハード ドライブ表 15. ストレージの仕様
ストレージのタイプ インターフェイスのタイプ 容量 2.5インチ、5400 RPM、ハードディスク ドライブ SATA 3.0 最大 2 TB 2.5インチ、7200 RPM、ハードディスク ドライブ SATA 3.0 最大 2 TB 3.5インチ、7200 RPM、ハードディスク ドライブ SATA 3.0 最大 4 TBM.2 2230、Class 35 ソリッドステート ドライブ PCIe NVMe Gen3 x4 最大 1 TB
M.2 2280、Class 40 ソリッドステート ドライブ PCIe NVMe Gen3 x4 最大 2 TB
M.2 2280 Opal自己暗号化 SSD PCIe NVMe Gen3 x4、Class 40 最大 1 TB
RAID（Redundant Array of Independent Disks）
ドライブを RAID ボリュームとして構成する場合に、最適なパフォーマンスを得るために、デルはドライブ モデルを同一にするこ とを推奨します。 メモ: RAIDはインテル Optane の構成ではサポートされていません。 RAID 0（ストライピング、パフォーマンス）ボリュームでは、データが複数のドライブに分割されるため、ドライブが同じモデル の場合にパフォーマンスが向上するというメリットが得られます。これは、I/O 操作のブロック サイズがストライプ サイズよりも 大きくなると、I/O が分割されて最も速度の遅いドライブの制約を受けるためです。ブロック長がストライプ サイズよりも小さい RAID 0 I/O 処理では、I/O 処理のターゲットとなるドライブによってパフォーマンスが決定するため、ばらつきが大きくなり、一 貫性のないレイテンシーが発生します。このようなばらつきは、書き込み処理の場合に特に顕著となり、レイテンシーの影響を受 けやすいアプリケーションでは問題になる場合があります。このような例の 1 つが、小さいブロック長で 1 秒あたり数千回のラン ダム書き込みを行うアプリケーションです。 RAID 1（ミラーリング、データ保護）のボリュームは、データが複数のドライブ間でミラーリングされるため、ドライブが一致し ている場合にパフォーマンスが向上するというメリットが得られます。すべての I/O 処理を両方のドライブで同じように行う必要 があるため、モデルが異なる場合はドライブ パフォーマンスのばらつきが発生し、I/O 処理は最も低速のドライブと同じ速度での み完了します。この場合、異なるタイプのドライブを使用した RAID 0 のように、わずかなランダム I/O 処理でレイテンシーにばら つきが出る問題は発生しませんが、パフォーマンスの高いドライブがすべての I/O タイプで制限されるため、やはり大きな影響を 受けます。ここでパフォーマンスが制約される、最悪の例の 1 つは、非バッファ型 I/O を使用する場合です。書き込みが RAID ボリ ュームの不揮発性領域に完全にコミットされるようにするために、非バッファー型 I/O はキャッシュをバイパスし（例：NVMe プ ロトコルで強制ユニット アクセス ビットを使用）、RAID ボリュームのすべてのドライブがデータをコミットするリクエストを完了 するまで I/O 処理は完了しません。このような種類の IO 処理では、ボリュームにおけるパフォーマンスの高いドライブのメリット はなくなります。 OptiPlex 5090の仕様 21
ドライブのベンダー、容量、クラスだけでなく、特定のモデルも一致させるように注意する必要があります。同じベンダー、同じ 容量、同じクラスのドライブでも、I/O 処理の種類によっては、パフォーマンス特性が異なる場合があります。したがって、同じ モデルを採用することにより、ボリューム内にパフォーマンスの低いドライブがある場合に受けるような不利益を被ることなく、 RAIDボリュームのあらゆるメリットを享受できる同質のドライブ アレイで RAID ボリュームを構成することができます。 OptiPlex 7080 では、複数のハード ドライブ構成を持つ RAID がサポートされます。
インテル Optane メモリ
インテル Optane メモリーはストレージ アクセラレーターとしてのみ機能します。お使いの PC に搭載されているメモリー（RAM） に取って代わるものでも、それを追加するものでもありません。 メモ: インテル Optane メモリーは、次の要件を満たす PC でサポートされます。 ● 第 7 世代以降のインテル Corei3/i5/i7プロセッサー● Windows 10 64ビット バージョン以降（Anniversary Update）
● 最新バージョンのインテル ラピッド ストレージ テクノロジー ドライバー

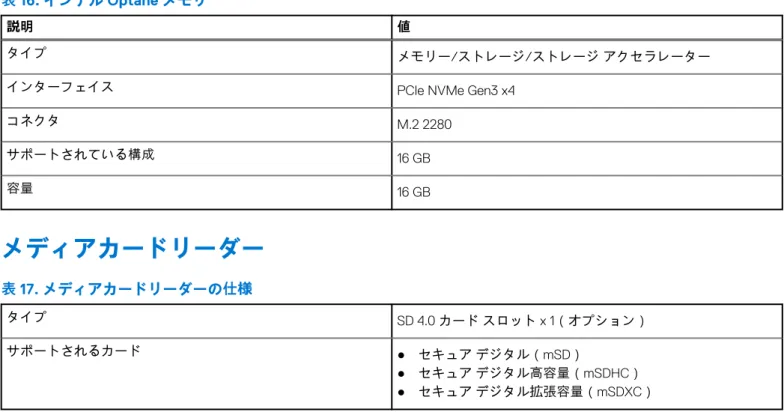

表 16. インテル Optane メモリ
説明 値
タイプ メモリー/ストレージ/ストレージ アクセラレーター
インターフェイス PCIe NVMe Gen3 x4
コネクタ M.2 2280 サポートされている構成 16 GB 容量 16 GB
メディアカードリーダー
表 17. メディアカードリーダーの仕様
タイプ SD 4.0カード スロット x 1（オプション） サポートされるカード ● セキュア デジタル（mSD） ● セキュア デジタル高容量（mSDHC） ● セキュア デジタル拡張容量（mSDXC）電源定格
次の表では、OptiPlex 5090 の電源定格仕様をリスト表示しています。表 18. 電源定格
説明 オプション 1 オプション 2タイプ 200 W（80 PLUS Bronze） 300W（80 PLUS Platinum）
入力電圧 90 ～ 264 VAC 90 ～ 264 VAC
入力周波数 47 ～ 63 Hz 47 ～ 63 Hz
入力電流（最大） 3.2 A 4.2 A
出力電流（連続） ● 12 VA/16.5 A ● 12 VA/28 A

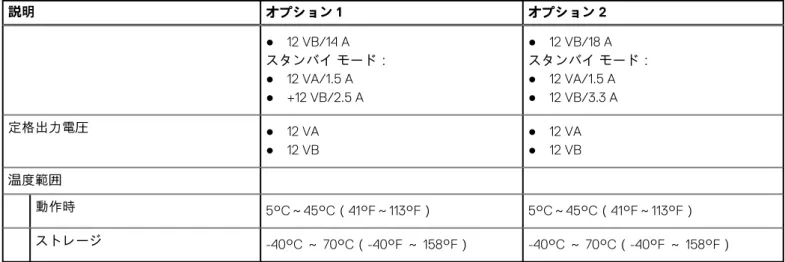

表 18. 電源定格 （続き）
説明 オプション 1 オプション 2 ● 12 VB/14 A スタンバイ モード： ● 12 VA/1.5 A ● +12 VB/2.5 A ● 12 VB/18 A スタンバイ モード： ● 12 VA/1.5 A ● 12 VB/3.3 A 定格出力電圧 ● 12 VA ● 12 VB ● 12 VA ● 12 VB 温度範囲 動作時 5°C～45°C（41°F～113°F） 5°C～45°C（41°F～113°F） ストレージ -40°C ～ 70°C（-40°F ～ 158°F） -40°C ～ 70°C（-40°F ～ 158°F）電源装置の電源ケーブルの仕様
表 19. 電源装置の電源ケーブルの仕様
200 W（80 PLUS Bronze） ● プロセッサー用の 4 ピン コネクター x 2 ● システム ボード用の 6 ピン コネクター x 1 300 W（80 PLUS Platinum） ● プロセッサー用の 4 ピン コネクター x 2 ● システム ボード用の 6 ピン コネクター x 1GPU：内蔵
次の表では、OptiPlex 5090 でサポートされている、内蔵グラフィックス プロセッシング ユニット（GPU）の仕様をリスト表示し ています。表 20. GPU：内蔵
コントローラー 外部ディスプレイ対応 メモリー サイズ プロセッサー インテル UHD グラフィック ス 610 2 x DisplayPort 1.4ポート 共有システム メモリー 第 10 世代インテル PentiumG6405プロセッサー インテル UHD グラフィックス 630 2 x DisplayPort 1.4ポート 共有システム メモリー 第 10 世代インテル PentiumG6505およびインテル Core i3/i5/i7プロセッサー インテル UHD グラフィック
ス 730 2 x DisplayPort 1.4ポート 共有システム メモリー 第 11 世代インテル Corei5-11400プロセッサー
インテル UHD グラフィック
ス 750 2 x DisplayPort 1.4ポート 共有システム メモリー 第 11 世代インテル Core i5/i7
GPU：専用
次の表では、OptiPlex 5090 でサポートされている専用グラフィックス プロセッシング ユニット（GPU）の仕様をリスト表示して います。
表 21. GPU：専用
コントローラー 外部ディスプレイ対応 メモリー サイズ メモリーのタイプ
AMD Radeon RX640 ● VGA ポート（1）
● 1 x HDMI 2.0ポート ● 1 x DisplayPort 1.4ポート
DDR5 4 GB
AMD Radeon 550 ● VGA ポート（1）
● 1 x HDMI 2.0ポート ● 1 x DisplayPort 1.4ポート
DDR5 4 GB
AMD Radeon 540 ● VGA ポート（1）
● 1 x HDMI 2.0ポート ● 1 x DisplayPort 1.4ポート DDR5 4 GB
マルチ ディスプレイ サポート マトリックス
表 22. 内蔵：マルチ ディスプレイ サポート マトリックス
内蔵グラフィックス カードのビデオ ポート 2 x DisplayPort 1.2ポートビデオ モジュール（オプション）のビデオ ポート VGA/HDMI2.0/DP++ 1.2/Type-C DP-Altモード対応
ディスプレイの数 ディスプレイ（4096 x 2304 @ 60 Hz、24 bpp） x 3
表 23. 専用：マルチ ディスプレイ サポート マトリックス
グラフィックス カード Radeon RX 640 Radeon RX 550 Radeon RX 540
メモリー 4 GB GDDR5 4 GB GDDR5 4 GB GDDR5
グラフィックス カードのビデ
オ ポート ● 2 x Mini DisplayPort● 1 x DisplayPort
● 2 x Mini DisplayPort ● 1 x DisplayPort ● 1 x HDMI 1.4ポート ● 1 x DisplayPort ディスプレイの最大数（直接接 続） 3 3 3 ディスプレイの最大数（DP マ ルチストリーム） 1 1 1 ディスプレイの数 3 3 2 対応解像度 ● 3 x FHD（1920 x 1080） ● 3 x FHD（1920 x 1080） ● 2 x FHD（1920 x 1080） 総電力 50 W 50 W 50 W
動作環境とストレージ環境
この表には、OptiPlex 5090 の作動時およびストレージの仕様が記載されています。 空気汚染物質レベル：G1（ISA-S71.04-1985 の定義による）表 24. コンピュータ環境
説明 動作時 ストレージ 温度範囲 10°C～35°C（50°F～95°F） -40°C～65°C（-40°F～149°F） 相対湿度（最大） 20%～80%（結露なし、最大露点温度 = 26°C） 5%～95%（結露なし、最大露点温度 =33°C） 振動（最大）* 0.26 GRMSランダム（5 Hz～350 Hz） 1.37 GRMSランダム（5 Hz～350 Hz） 24 OptiPlex 5090の仕様表 24. コンピュータ環境 （続き）
説明 動作時 ストレージ 衝撃（最大） 40.20 cm/秒（20 インチ/秒）の速度変化 による底部の正弦半波パルス 105.20 cm/秒（52.5 インチ/秒）の速度変化による 105G の正弦半波パルス 高度範囲 3048 m（10,000 ft） 10,668 m（35,000 フィート） 注意: 作動時およびストレージの温度範囲はコンポーネント間で異なる場合があるため、デバイスをこれらの範囲外で作動ま たは保存すると、特定のコンポーネントのパフォーマンスに影響する可能性があります。 * ユーザー環境をシミュレートするランダム振動スペクトラムを使用して測定。 † ハード ドライブの使用中に、2 ミリ秒のハーフサインパルスを使用して測定。Energy Star、EPEAT、および Trusted Platform Module（TPM）
表 25. Energy Star、EPEAT、および TPM
機能 仕様
Energy Star 8.0 コンプライアンス設定可能
EPEAT ゴールドおよびシルバー準拠の構成可能
Trusted Platform Module（TPM）2.01、2 システム ボード内蔵
Firmware-TPM（専用 TPM は無効） オプション
メモ:
1TPM 2.0は FIPS 140-2 認定を取得しています。
2TPMを利用できない国もあります。
「困ったときは」と「Dell へのお問い合わせ」
セルフヘルプリソース
セルフヘルプリソースを使って Dell 製品とサービスに関するヘルプ情報を取得できます。表 26. セルフヘルプリソース
セルフヘルプリソース リソースの場所 Dell製品とサービスに関する情報 www.dell.com My Dell ヒントお問い合わせ Windowsサーチに Contact Support と入力し、Enter を押し
ます。 オペレーティング システムのオンライン ヘルプ www.dell.com/support/windows www.dell.com/support/linux トップ ソリューション、診断、ドライバー、およびダウンロー ドにアクセスし、ビデオ、マニュアル、およびドキュメントを 参照してお使いの PC に関する情報を取得してください。 Dell PCは、サービス タグまたはエクスプレス サービス コード によって一意に識別されます。Dell PC に関連するサポート リ ソースを表示するには、www.dell.com/supportでサービス タグ またはエクスプレス サービス コードを入力します。 お使いの PC のサービス タグを確認する方法の詳細について は、「PCのサービス タグの位置確認」を参照してください。 PCのさまざまな問題に関する Dell のナレッジ ベース記事 1. www.dell.com/support にアクセスします。 2. サポート ページの上部にあるメニュー バーで、［サポート］ > ［ナレッジ ベース］を選択します。 3. [ナレッジ ベース]ページの検索フィールドにキーワード、ト ピック、モデル番号のいずれかを入力し、検索アイコンをク リックまたはタップして関連する記事を表示します。
