: RGB6 LED(Dot XL-6) RGB9 LED(Dot XL-9) : 20 : CCT: Cd: 0 90 (lm) (lm/w) 25% 75 50% 60 75% 00% Dot XL-6 Dot XL

(1)

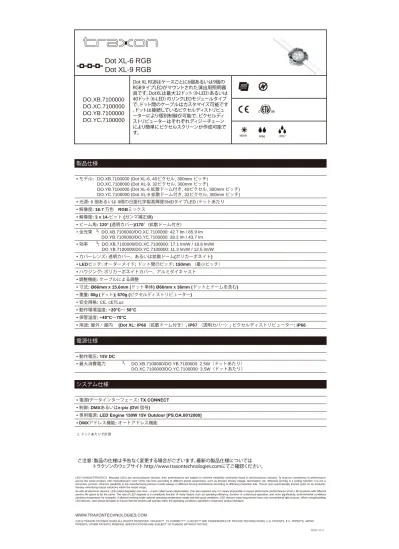

Dot XL-6 RGB

Dot XL-9 RGB

DO.XB.7100000

DO.XC.7100000

DO.YB.7100000

DO.YC.7100000

製品仕様

• モデル: DO.XB.7100000 (Dot XL-6, 40ピクセル, 300mm ピッチ)

DO.XC.7100000 (Dot XL-9, 32ピクセル, 300mm ピッチ)

DO.YB.7100000 (Dot XL-6 拡散ドーム付き, 40ピクセル, 300mm ピッチ)

DO.YC.7100000 (Dot XL-9 拡散ドーム付き, 32ピクセル, 300mm ピッチ)

• 光源: 6 個あるいは 9個の日亜化学製高輝度SMDタイプLED /ドットあたり

• 解像度: 16.7 万色 RGBミックス

• 解像度: 3 x 14-ビット (ガンマ補正値)

• ビーム角: 120° (透明カバー)/170°(拡散ドーム付き)

• 全光束

1

_{: DO.XB.7100000/DO.XC.7100000: 42.7 lm / 65.9 lm}

DO.YB.7100000/DO.YC.7100000: 28.2 lm / 43.7 lm

• 効率

1

_{: DO.XB.7100000/DO.XC.7100000: 17.1 lm/W / 18.8 lm/W}

DO.YB.7100000/DO.YC.7100000: 11.3 lm/W / 12.5 lm/W

• カバーレンズ: 透明カバー、あるいは拡散ドーム(ポリカーボネイト)

• LEDピッチ: オーダーメイド; ドット間のピッチ: 150mm （最小ピッチ）

• ハウジング: ポリカーボネイトカバー、アルミダイキャスト

• 調整機能: ケーブルによる調整

• 寸法: Ø66mm x 15.6mm (ドット単体) Ø66mm x 36mm (ドットとドームを含む)

• 重量: 80g (ドット); 670g (ピクセルディストリビューター)

• 安全規格: CE, cETLus

• 動作環境温度: −20°C∼ 50°C

• 保管温度: −40°C∼70°C

• 用途: 屋外・屋内 (Dot XL: IP66（拡散ドーム付き）, IP67 （透明カバー）; ピクセルディストリビューター: IP66

電源仕様

• 動作電圧: 15V DC

• 最大消費電力

1

_:

_{DO.XB.7100000/DO.YB.7100000: 2.5W（ドットあたり）}

DO.XC.7100000/DO.YC.7100000: 3.5W（ドットあたり）

システム仕様

• 電源/データインターフェース: TX CONNECT

• 制御: DMXあるいはe:pix (DVI 信号)

• 専用電源: LED Engine 150W 15V Outdoor [PS.OA.0012000]

• DMXアドレス機能: オートアドレス機能

1. ドットあたりで計測

LED CHARACTERISTICS Because LEDs are semiconductor devices, their performances are subject to inherent variability commonly found in semiconductor industry. To improve consistency in performance across the same product, LED manufacturers “sort” LEDs into bins according to different preset parameters, such as forward driving voltage, illumination, etc. Whereas binning is a sorting function, it is not a correction process. Inherent variability in the manufacturing process results always in different binning distributions according to different production lots. Traxon uses automatically binned LEDs on its products, thereby minimizing output variations within the model range.

As with all electronic devices, LED output degrades over time – a term called lumen depreciation. This also explains why it is nearly impossible to expect photometric performances of two LED products with different service life spans to be the same. The rate of LED degrade is a complicate function of many factors such as operating efficiency, duration of continuous operation, and more significantly, environmental conditions (ambient temperature for example). If allowed working under optimal operating temperature range and with good ventilation, LED devices enjoy long service lives over conventional light sources. When using/installing LED devices, care should be taken to ensure that the devices will operate within the operating conditions specified in respective product literature.

INDOOR _INTERIEUR

ご注意：製品の仕様は予告なく変更する場合がございます。最新の製品仕様については

トラクソンのウェブサイト http://www.traxontechnologies.comにてご確認ください。

Dot XL RGBはケースごとに6個あるいは9個の

RGBタイプLEDがマウントされた演出用照明器

具です。DotXLは最大32ドット（9-LED）あるいは

40ドット（6-LED）のリンクLEDモジュールタイプ

で、ドット間のケーブルはカスタマイズ可能です

。ドットは接続しているピクセルディストリビュ

ーターにより個別制御が可能で、ピクセルディ

ストリビューターはそれぞれディジーチェーン

により簡単にピクセルスクリーンが作成可能で

す。

(2)

Dot XL-6 RGB

Dot XL-9 RGB

WWW.TRAXONTECHNOLOGIES.COM

配光データ

光源仕様

光源: RGBミックス6 LED(Dot XL-6)／RGBミックス9 LED(Dot XL-9)

ビーム角: 120°

カバーレンズ: 透明ポリカーボネイト

CCT: –

キャンデラディストリビューション

色

全光束

_(lm)

キャンデラ値

効率

(lm/W)

Dot XL-6

白

42.72

15.4

17.09 赤

12.09

4.3

4.84 緑

28.40

10.3

11.36 青

4.34

1.6

1.74 Dot XL-9

白

65.88

23.9

18.82 赤

19.53

7.1

5.58 緑

42.81

15.6

12.23 青

6.97

2.6

1.99 照度分布

上記以外のビーム角や、IES, LDTファイル等はトラクソンウェブサイトからダウンロードください。

http://www.traxontechnologies.com

0°

15°

30°

45°

90°

75°

60°

50%

Cd: 0

75%

100%

25%

中心照度 LUX

Dot XL-6

Dot XL-9

1m

2m

3m

4m

5m

For fc divide by 10.7

15 4 2 1 1 2.94 2.98 5.87 5.96 8.81 8.94 11.74 11.92 14.68 14.91 照射範囲 (m) 照射範囲 (m) 垂直水平中心照度LUX 垂直水平 24 6 3 1 1 2.89 2.96 5.78 5.91 8.67 8.87 11.56 11.83 14.45 14.78

(3)

Dot XL-6 RGB

Dot XL-9 RGB

配光データ

光源仕様

光源: RGBミックス6 LED(Dot XL-6)／RGBミックス9 LED(Dot XL-9)

ビーム角: 170°

カバーレンズ: 拡散ドーム付き（ポリカーボネイト）

CCT: –

キャンデラディストリビューション

色

全光束

_(lm)

キャンデラ値

_(lm/W)

効率

Dot XL-6

白

28.20

5.1

11.28 赤

9.73

1.8

3.89 緑

16.93

6.1

6.77 青

2.95

0.5

1.18 Dot XL-9

白

43.70

7.9

12.49 赤

14.92

2.7

4.26 緑

27.13

4.9

7.75 青

5.08

0.9

1.45 照度分布

上記以外のビーム角や、IES, LDTファイル等はトラクソンウェブサイトからダウンロードください。

http://www.traxontechnologies.com

0°

15°

30°

45°

90°

105°

75°

60°

Cd: 0

50%

75%

100%

25%

中心照度

LUX

Dot XL-6 Dot XL-9 Dot XL-6 Dot XL-9

照射範囲

直径

1m

2m

3m

4m

For fc divide by 10.7

For feet multiply by 3.28

24.33m

48.66m

72.98m

97.31m

23.98m

47.95m

71.93m

95.91m

5

1

0

8

2

1

0

(4)

Dot XL-6 RGB

Dot XL-9 RGB

WWW.TRAXONTECHNOLOGIES.COM

寸法図

DOT XL

ピクセルディストリビューター、電源寸法

15.6mm 3.3mm 3.2mm 16.5mm 58mm 66mm Ø66mm 1.2mm 8mm Ø4.2mm R20.4mm 拡散ドームモデル

222mm

204mm

20mm

9mm

198mm

ケーブル長: 1000mm

ケーブル長: 300mm

50mm

89mm

68mm

Ø 6.3mm/0.25” x 4

M4 x 4

電源ピクセルディストリビューター

(5)

Dot XL-6 RGB

Dot XL-9 RGB

取付方法

DOT 本体

ピクセルディストリビューター

LED Engine（電源）はピクセルディストリビューター

上部に取付可能なようデザインされています。

ピクセルディストリビューターの取付は、取付面の材質や

強度を十分考慮した上適切な取付方法にて設置ください。

M4

ネジ

(

本体同梱)

(別途)

アンカーボルト M6

(6)

Dot XL-6 RGB

Dot XL-9 RGB

WWW.TRAXONTECHNOLOGIES.COM

その他

ケーブルの切断とエンドキャップによる端末処理

RTV SILIC ONE RTV SILIC ONE

RTV

SILIC

ONE

1 RTV SILIC ONE 4 5 6 RTV SILIC ONE RTV SILIC ONE 3 (DO.AC.0003600) 2

ご注意：本体のケーブルを切断して使用する場合、終端処理の不備による製品の故障は保証に含まれません。御注意ください。

Dot XLのケーブルを必要に応じて切断する場合、必ずエンドキャップ（別売）を取付けてください。

最後のドットより

最低35ｍｍ以上

最低35ｍｍ以上のケーブルを

残して、まっすぐに切断します。

RTVゴム（シリコン：別売）を

ケーブル端面に塗布します

エンドキャップのケーブル受け部

にも十分RTVゴム（シリコン：別売）を

塗布します。

ケーブル受け部にケーブルを差し込み

さらにRTVゴム（シリコン：別売）を

ケーブル上面にも塗布し、キャップを

閉じます。

キャップの接合面より

はみ出したRTVゴム(シリコン：別売)

をきれいにふき取ります。

RTVゴム(シリコン：別売)

が、硬化するまでエンドキャップを

押さえておきます。

(7)

Dot XL-6 RGB

Dot XL-9 RGB

システム系統図

システム系統図 - Micro Server（DMX信号制御）

出力あたり512 DMX チャンネル

Micro Server (CS.MA.5000000) コントローラー TX Connect Data Cableより給電

屋内屋外

AC 110V/220V 50/60Hz 先バラ線：適切な防水処理をおこなってください。

TX Connect Data Outdoor Cable DE.IC.00

30000, 0. 3m/1ft DE.IC.0 300000, 3m/10ft 連結の最大Dot数: 32 個 Dot XL-9, 96 DMX チャンネル (DMX512あたり5連結) 40 個 Dot XL-6, 120 DMX チャンネル（DMX512あたり4連結) ピクセルディストリビューターの最大接続数はトータルのDMX使用チャンネル数による Dot ピッチ: 最小ピッチ: 150mm フラットリードケーブル: 1PXL dots Dotあたり3チャンネル連結の最後のDOT 連結の最初のDOT DMX Address: 1-3ch リードケーブル: 300ｍｍ Dot XL ピクセルディストリビューター

LED Engine 150W 15V Outdoor PS.OA.0012000

エンドキャップ（防水）

TX Connect Data Indoor/Outdoor Bridge Cable (5m/16.

4ft)

(DE.AC.0000100)

次のピクセルディストリビューターへ

最大: 100m

リードケーブルの長さはDotの数とピッチにより変化します。 32DOTのXL-9を300ｍｍピッチでレイアウトした場合、リードケーブルの長さは最大5Mになります。

RJ45 Male Connector Housing IP67 DE.AC.0100000

1000mm

(8)

Dot XL-6 RGB

Dot XL-9 RGB

WWW.TRAXONTECHNOLOGIES.COM

システム系統図

システム系統図 - Video Micro Converter（DVI信号制御）

AC 110V/220V 50/60Hz 先バラ線の結線には適切な防水処理を行ってください。

TX Connect Data Outdoor Cable DE.IC.003

0000, 0. 3 m/1ft DE.IC.0 3 00000, 3 m/10ft ストリングあたりの最大Dot数 : 32 個 Dot XL-9, 96 DMX チャンネル 40個 Dot XL-6, 120 DMX チャンネル DMX512ｃｈあたりのディジーチェーン接続可能数は Dotストリングの使用チャンネル数に依存します。 Dot ピッチ最短 : 150mm 平ケーブル : 1PXL dots Dotあたり3チャンネルストリングの最後のDOT ストリングの最初のDOT DMX Address:1-3 丸ケーブル : 3 00mm 例）3 2-Dot XL-9 の300ｍｍピッチの場合、リードケーブルは　　最長5Mとなります。 Dot XL ピクセルディストリビューター

LED Engine 150W 15V Outdoor PS.OA.0012000

1000mm 3 00mm エンドキャップリードケーブル長はDotのピッチと数によって決まります。最長：100Ｍまで最大：8出力まで

TX Connect Data Indoor/Outdoor Bridge Cable (5m/16.

4 ft) (DE.AC.0000100) DVI 接続イーサネット接続

DVI IN (DVI-D/DVI-I) DVI OUT DVI IN (DVI-D/DVI-I) DVI OUT

スイッチングＨＵＢ

出力あたり1536チャンネル 8出力合計: 12288チャンネル出力あたりのチャンネル数を2048とした場合、6出力まで

Video Micro Converter (VMC) MC.PX.6000000

Video Control Server

CS.VS.0000100

VMCのディジーチェーン接続数は最大8台まで。 DVIスプリッターを介した接続については別途 VMCの取扱説明書をご参照ください。 RJ45 Male Connector Housing IP67 DE.AC.0100000
