少 す る も の と 考 え ら れ る .透 過 光 強 度 か ら 換 算 し た 吸 光 度 を 指 標 と す る こ と で ,nm レ ベ ル の 膜 厚 変 化 を モ ニ タ リ ン グ で き る も の と 期 待 さ れ る . そ こ で , 単 純 な 無 機 化 学 反 応 で あ る 銀 鏡 反 応 を モ デ ル と し て , 銀 ナ ノ 薄 膜 形 成 時 の 膜 厚 を モ ニ タ リ ン グ す る 指 標 と し て の 吸 光 度 の 測 定 に 着 手 し た . 光 源 と 分 光 器 に 対 し て , 被 め っ き 物 と な る 光 フ ァ イ バ ー を 一 直 線 上 に 配 置 で き る 装 置 を 自 作 し た(Fig. 1).装 置 内 に 取 り 付 け た ト レ ン ス 試 薬 に 光 フ ァ イ バ ー の 先 端 を 浸 漬 さ せ る と , 銀 鏡 反 応 の 進 行 と と も に 吸 光 度 が 増 加 し た (Fig. 2a). 銀 鏡 反 応 後 の 銀 ナ ノ 薄 膜 の 膜 厚 を 原 子 間 力 顕 微 鏡 (AFM) で 計 測 し , そ の 膜 厚 に 対 し て 光 フ ァ イ バ ー を ト レ ン ス 試 薬 か ら 取 り 出 し た と き の 吸 光 度 を プ ロ ッ ト し た と こ ろ , 比 例 関 係 が 成 立 す る こ と が 明 ら か と な っ た(Fig. 2b). こ の こ と か ら , 吸 光 度 を 指 標 と し て , 銀 ナ ノ 薄 膜 の 膜 厚 変 化 を モ ニ タ リ ン グ で き る こ と を 実 証 で き た . さ ら に , 実 際 の 銀 ナ ノ 薄 膜 上 で の SPR 誘 起 を 確 認 す る た め , 膜 厚 モ ニ タ リ ン グ に よ り 光 フ ァ イ バ ー に 対 し て 50 nm の 銀 薄 膜 を 被 覆 し ,光 フ ァ イ バ ー SPR セ ン サ ー を 作 製 し た . 作 製 し た 光 フ ァ イ バ ー SPR の 検 出 感 度 は , 2205 nm / RIU で あ り , 十 分 な 計 測 性 能 を 示 し て い た .
Fig. 1 A real-time monitoring system for thickness of a silver thin film formed during the silver-mirror reaction.
Fig.2 (a) Time course of absorbance at 458 nm during the silver -mirror reaction. (b) Relationship between the absorbance value of the silver thin film observed using the system and the thicknes s measured by AFM
第 二 章 無 電 解 Ni/Au メ ッ キ 技 術 に よ る 光 フ ァ イ バ ー SPR セ ン サ ー の 作 製 技 術 の 確 立 と バ イ オ セ ン シ ン グ へ の 応 用 前 章 で 示 し た よ う に ,銀 ナ ノ 薄 膜 上 で SPR を 誘 起 す る こ と は 可 能 で あ り ,試 作 し た SPR セ ン サ ー は 金 ナ ノ 薄 膜 よ り も 高 感 度 計 測 に 適 し て い る が ,酸 化 さ れ や す い た め 長 期 保 存 は 難 し い . そ の た め 実 用 面 か ら , 一 般 的 な SPR セ ン サ ー に は ガ ラ ス に 金 薄 膜 を 被 覆 さ せ た も の が 用 い ら れ て い る . し か し な が ら , 無 電 解 金 メ ッ キ 技 術 に よ り , 光 フ ァ イ バ ー に 金 ナ ノ 薄 膜 を 被 覆 す る SPR セ ン サ ー の 作 製 に 成 功 し た 事 例 は 皆 無 で あ る .そ こ で 本 章 で は ,無 電 解 Ni/Au メ ッ キ 技 術 に よ る 光 フ ァ イ バ ー SPR セ ン サ ー の 作 製 法 を 確 立 し た . こ の メ ッ キ 反 応 は 銀 鏡 反 応 よ り も 複 雑 で あ り , 具 体 的 な 工 程 は 以 下 の 通 り で あ る .ま ず ,ガ ラ ス 製 の 光 フ ァ イ バ ー に 触 媒 と な る パ ラ ジ ウ ム を 吸 着 さ せ , メ ッ キ 処 理 に よ り ガ ラ ス と の 密 着 性 に 優 れ た ニ ッ ケ ル を 被 覆 さ せ た . そ の 後 , イ オ ン 化 傾 向 の 差 を 利 用 し て ,ニ ッ ケ ル を 溶 出 さ せ る と と も に 金 を 被 覆 さ せ た( 置 換 メ ッ キ ). そ の 際 , 厳 密 に 50 nm の 膜 厚 で 光 フ ァ イ バ ー に 金 ナ ノ 薄 膜 を 再 現 よ く 被 覆 す る た め に は , ニ ッ ケ ル メ ッ キ お よ び 置 換 型 の 金 メ ッ キ 反 応 処 理 中 に お い て , 膜 厚 変 化 を モ ニ タ リ ン グ す る 必 要 が あ る . 単 純 な Ni メ ッ キ 反 応 で は , 銀 鏡 反 応 と 同 様 に , 光 フ ァ イ バ ー を メ ッ キ 浴 か ら 引 き 上 げ た と き の 吸 光 度 と ナ ノ 薄 膜 の 膜 厚 に は 比 例 関 係 が 成 立 し た .一 方 ,ニ ッ ケ ル が す で に 被 覆 さ れ て い る 光 フ ァ イ バ ー を 用 い る Ni/Au 置 換 メ ッ キ 反 応 で は , 吸 光 度 で 膜 厚 変 化 を 測 定 す る こ と が で き な い た め , 膜 厚 モ ニ タ リ ン グ の 指 標 と し て 反 射 率 を 適 用 し た . ニ ッ ケ ル と 金 の 反 射 率 が 異 な る た め , メ ッ キ 反 応 の 進 行 と と も に 反 射 率 が 変 動 し た . フ ァ イ バ ー 表 面 に ニ ッ ケ ル が 極 微 量 し か 残 存 し な く な っ た 時 点 で , 反 応 速 度 が 著 し く 低 下 し , 反 射 率 は 飽 和 し た . ニ ッ ケ ル お よ び 金 ナ ノ 薄 膜 の 膜 厚 を 反 射 率 で モ ニ タ リ ン グ す る こ と で , 光 フ ァ イ バ ー SPR セ ン サ ー を 作 製 す る 際 の 最 適 条 件 を 決 定 し た . 最 適 条 件 で 作 製 し た 光 フ ァ イ バ ー SPR セ ン サ ー で 計 測 し た SPR ス ペ ク ト ル を Fig. 3a に 示 す . SPR シ グ ナ ル は 金 薄 膜 の 界 面 の 屈 折 率 に 応 じ て 変 化 す る .屈 折 率 の 標 準 物 質 と し て ,化 学 的・物 理 的 に 安 定 な ス ク ロ ー ス を 用 い て , セ ン サ ー の 性 能 を 評 価 し た .SPR ス ペ ク ト ル は ,ス ク ロ ー ス 濃 度 に 依 存 し て 長 波 長 側 に シ フ ト し た . 濃 度 に 対 し て , ス ペ ク ト ル の 極 小 値 で あ る SPR 波 長 の 変 化 量 を プ ロ ッ ト し た と こ ろ ,非 常 に 良 好 な 相 関 関 係 を 得 る こ と が で き た(Fig.3b).ま た ,検 出 感 度 は 1809 nm / RIU と 見 積 も ら れ た . こ れ は 既 報 の 真 空 蒸 着 法 や ス パ ッ タ リ ン グ 法 で 作
製 さ れ た セ ン サ ー と ほ ぼ 同 等 の 感 度 で あ っ た . 確 立 し た 技 術 で 作 製 し た 光 フ ァ イ バ ー SPR セ ン サ ー が , 生 体 機 能 の 理 解 に 有 用 な “ そ の 場 ” 計 測 技 術 に 応 用 で き る 可 能 性 を 示 す た め に , エ ク ソ ソ ー ム に 対 す る 応 答 性 能 を 調 べ た . エ ク ソ ソ ー ム の 計 測 技 術 は 未 だ に 未 成 熟 で あ る た め , 物 理 的 , 化 学 的 な 内 外 の 刺 激 に 対 す る 細 胞 か ら の エ ク ソ ソ ー ム の 分 泌 量 に 関 す る 基 本 的 な 情 報 は 不 足 し て い る .そ こ で ,光 フ ァ イ バ ー SPR セ ン サ ー の 金 薄 膜 表 面 に anti-CD 63 抗 体 を 物 理 的 に 吸 着 さ せ て , エ ク ソ ソ ー ム の 個 数 依 存 的 な 応 答 を 観 測 し た . テ ト ラ ス パ ニ ン の 膜 タ ン パ ク 質 で あ る CD63 は ,エ ク ソ ソ ー ム の マ ー カ ー と し て ,イ ム ノ ア ッ セ イ 等 で 利 用 さ れ て い る . 種 々 の 濃 度 の 乳 が ん 細 胞 (MCF-7) 由 来 の エ ク ソ ソ ー ム を 含 む 溶 液 に セ ン サ ー を 浸 漬 し た と こ ろ ,エ ク ソ ソ ー ム の 個 数 が 増 加 す る と と も に ,SPR 応 答 が 大 き な 値 を 示 し た(Fig.4).こ の セ ン サ ー で は ,エ ク ソ ソ ー ム を “ノ ン ラ ベ ル ”か つ “リ ア ル タ イ ム”で 計 測 で き る だ け で な く ,セ ン サ ー が 微 小 サ イ ズ で あ る こ と か ら ,細 胞 近 傍 に お け る“そ の 場 ”計 測 も 可 能 で あ る と 考 え ら れ る . ま た , 本 法 は , ELISA 等 の 既 存 の エ ク ソ ソ ー ム 計 測 法 よ り も エ ク ソ ソ ー ム の 検 出 感 度 に 優 れ て い た . 総 括 光 フ ァ イ バ ー に 金 属 ナ ノ 薄 膜 を 被 覆 す る 手 段 と し て , 複 雑 な 構 造 体 に 金 属 被 膜 を 形 成 さ せ る 無 電 解 メ ッ キ 技 術 が 適 し て い る が ,nm オ ー ダ ー で 金 属 ナ ノ 薄 膜 の 膜 厚 を 制 御 す る こ と が 課 題 で あ っ た . 本 研 究 で は , 無 電 解 メ ッ キ 反 応 に よ り 変 化 す る 金 属 ナ ノ 薄 膜 の 膜 厚 を リ ア ル タ イ ム で モ ニ タ リ ン グ す る こ と に よ り , こ の 課 題 を 解 決 し た . 無 電 解 メ ッ キ 処 理 時 に お け る 金 属 ナ ノ 薄 膜 の 膜 厚 モ ニ タ リ ン グ 技 術 を 開 発 し た 例 は な く , nm レ ベ ル の 膜 厚 を 計 測 す る 際 に , 吸 光 度 や 反 射 率 が そ の 指 標 と し て 利 用 で き る こ と を 実 証 し た 例 も な い . 本 研 究 で 確 立 し た 光 フ ァ イ バ ー SPR セ ン サ ー の 作 製 技 術 は , 従 来 の 作 製 技 術 を 革 新 す る も の で あ る .光 フ ァ イ バ ー SPR セ ン サ ー は ,“ ノ ン ラ ベ ル か つ リ ア ル タ イ ム ” に 生 体 高 分 子 を “ そ の 場 ” 計 測 で き る 可 能 性 を 秘 め て お り , 生 体 機 能 の 理 解 が 求 め ら れ る 研 究 領 域 の 発 展 に 貢 献 し う る も の と し て 期 待 さ れ る . 【 研 究 成 果 の 掲 載 誌 】
K. Morita, et al., Anal. Sci., in press

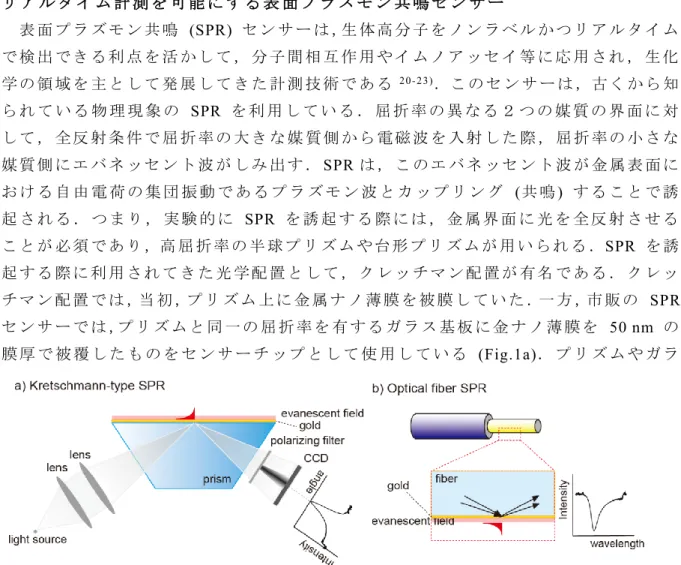

2 し て 得 ら れ た 画 像 を 処 理 す る こ と で , 目 的 の 生 体 分 子 の 濃 度 を 見 積 も る も の で あ り , 定 量 値 の 厳 密 性 に 欠 け て し ま う . リ ア ル タ イ ム 計 測 を 可 能 に す る 表 面 プ ラ ズ モ ン 共 鳴 セ ン サ ー 表 面 プ ラ ズ モ ン 共 鳴 (SPR) セ ン サ ー は ,生 体 高 分 子 を ノ ン ラ ベ ル か つ リ ア ル タ イ ム で 検 出 で き る 利 点 を 活 か し て , 分 子 間 相 互 作 用 や イ ム ノ ア ッ セ イ 等 に 応 用 さ れ , 生 化 学 の 領 域 を 主 と し て 発 展 し て き た 計 測 技 術 で あ る 20- 23).こ の セ ン サ ー は ,古 く か ら 知 ら れ て い る 物 理 現 象 の SPR を 利 用 し て い る . 屈 折 率 の 異 な る 2 つ の 媒 質 の 界 面 に 対 し て , 全 反 射 条 件 で 屈 折 率 の 大 き な 媒 質 側 か ら 電 磁 波 を 入 射 し た 際 , 屈 折 率 の 小 さ な 媒 質 側 に エ バ ネ ッ セ ン ト 波 が し み 出 す .SPR は , こ の エ バ ネ ッ セ ン ト 波 が 金 属 表 面 に お け る 自 由 電 荷 の 集 団 振 動 で あ る プ ラ ズ モ ン 波 と カ ッ プ リ ン グ (共 鳴 ) す る こ と で 誘 起 さ れ る . つ ま り , 実 験 的 に SPR を 誘 起 す る 際 に は , 金 属 界 面 に 光 を 全 反 射 さ せ る こ と が 必 須 で あ り ,高 屈 折 率 の 半 球 プ リ ズ ム や 台 形 プ リ ズ ム が 用 い ら れ る .SPR を 誘 起 す る 際 に 利 用 さ れ て き た 光 学 配 置 と し て , ク レ ッ チ マ ン 配 置 が 有 名 で あ る . ク レ ッ チ マ ン 配 置 で は ,当 初 ,プ リ ズ ム 上 に 金 属 ナ ノ 薄 膜 を 被 膜 し て い た .一 方 ,市 販 の SPR セ ン サ ー で は ,プ リ ズ ム と 同 一 の 屈 折 率 を 有 す る ガ ラ ス 基 板 に 金 ナ ノ 薄 膜 を 50 nm の 膜 厚 で 被 覆 し た も の を セ ン サ ー チ ッ プ と し て 使 用 し て い る (Fig.1a). プ リ ズ ム や ガ ラ ス 基 板 と 同 一 の 屈 折 率 の マ ッ チ ン グ オ イ ル を 介 し て , プ リ ズ ム と セ ン サ ー チ ッ プ を 光 学 的 に 接 合 す る こ と で ,セ ン サ ー チ ッ プ 表 面 で 全 反 射 が 実 現 で き る よ う に な っ て い る . 市 販 の SPR セ ン サ ー で は ,入 射 し た 光 の 一 部 が SPR に 利 用 さ れ る た め ,全 反 射 さ れ る 光 に 暗 線 が 観 察 で き る . こ の 暗 線 の 角 度 を SPR 共 鳴 角 と 呼 ん で お り , 金 属 ナ ノ 薄 膜 の 界 面 に お け る 媒 質 の 屈 折 率 に 依 存 し て , 共 鳴 角 が 変 化 す る . 一 般 に , 金 属 薄 膜 表 面 に 物 質 が 吸 着 さ れ る こ と で 生 じ る 質 量 変 化 に よ り ,SPR 共 鳴 角 が 変 化 す る と 認 識 さ れ て い る が , こ れ は 正 し い 表 現 で は な い . 正 し く は , 物 質 の 吸 着 に よ り , 金 属 ナ ノ 薄 膜 の 界 面 に お け る 屈 折 率 の 変 化 に 応 じ て 共 鳴 角 が 変 化 す る も の で あ り ,SPR セ ン サ ー で は , ノ ン ラ ベ ル か つ リ ア ル タ イ ム に 屈 折 率 を 計 測 で き る . ま た , 金 属 薄 膜 の 界 面 に 抗 体 等 の 生 体 高 分 子 を 固 定 化 し た 場 合 , 固 定 化 さ れ た 生 体 高 分 子 に ア ナ ラ イ ト が 結 合 す る と 金 属 薄 膜 の 近 傍 の 屈 折 率 が 変 化 す る . 屈 折 率 変 化 に 応 じ て SPR シ グ ナ ル が 変
6 ッ キ で あ る 無 電 解 メ ッ キ 技 術 は , メ ッ キ 溶 液 に 対 象 物 を 浸 漬 さ せ る だ け で 金 属 薄 膜 を 形 成 さ せ る こ と が で き る 37-39 ).こ の 方 法 は ,複 雑 で 立 体 的 な 構 造 物 の 表 面 に ,金 属 薄 膜 を 低 コ ス ト で 形 成 で き る と い う 利 点 を 有 す る .実 際 に ,SPR セ ン サ ー の 作 製 に 無 電 解 メ ッ キ 技 術 が 応 用 さ れ た 例 は な い も の の ,SPR を 誘 起 で き る 銀 や 金 な ど の メ ッ キ 技 術 は 古 く か ら 利 用 さ れ て き た . 簡 便 な メ ッ キ 技 術 と し て 広 く 認 知 さ れ て い る の が 銀 鏡 反 応 で あ る . 式 1.1 に 示 す よ う に , ア ン モ ニ ア 硝 酸 銀 水 溶 液 (ト レ ン ス 試 薬 ) に ア ル デ ヒ ド (還 元 剤 ) を 添 加 す る こ と で , ガ ラ ス や プ ラ ス チ ッ ク 等 の 非 伝 導 体 物 質 に 対 し て 銀 を 析 出 さ せ る こ と が で き る 40- 41).
R-CHO + 2[Ag(NH3)2]+ + 2OH- → RCOONH4 + 2Ag +3NH3 +H2O (1.1)
一 方 , 無 電 解 メ ッ キ 技 術 で 金 を 被 め っ き 物 に 被 覆 す る 際 の 無 機 化 学 反 応 は , 銀 鏡 反 応 よ り も 複 雑 で あ る . ガ ラ ス へ の 金 の 密 着 性 が 低 い こ と か ら , 金 薄 膜 を 被 覆 す る に 先 立 っ て , 無 電 解 メ ッ キ 技 術 に よ り , 式 1.2 の よ う な 化 学 反 応 で ニ ッ ケ ル を メ ッ キ す る . な お ,ニ ッ ケ ル メ ッ キ 反 応 と 同 時 に 式 1.3 の 化 学 反 応 式 が 進 行 し ,リ ン が ニ ッ ケ ル 被 覆 中 に 取 り 込 ま れ る .
NiSO4 + 2NaH2PO2 + 2H2O → Ni + 2NaH2PO3 + H2 + H2SO4 (1.2)
7 可 能 性 が あ る . 金 属 薄 膜 の 膜 厚 を 観 測 す る 技 術 と し て , 分 光 エ リ プ ソ メ ト リ ー45 ), 蛍 光 X 線 分 析 46), 原 子 間 力 顕 微 鏡 47), 走 査 型 電 子 顕 微 鏡 48)な ど , 様 々 な 方 法 が 存 在 す る . し か し , こ れ ら は , 対 象 物 に 既 に 被 膜 さ れ て い る 金 属 の 膜 厚 を 測 定 す る こ と は で き る も の の , 膜 厚 変 化 を リ ア ル タ イ ム で 測 定 す る こ と は 難 し く , 実 際 に , 無 電 解 メ ッ キ で 形 成 さ れ る 金 属 薄 膜 の 膜 厚 を モ ニ タ リ ン グ 技 術 は 未 だ に 報 告 さ れ て い な い . 本 章 で は , 無 電 解 メ ッ キ 反 応 に よ り 光 フ ァ イ バ ー に 形 成 さ れ る 金 属 薄 膜 の 膜 厚 変 化 を モ ニ タ リ ン グ す る 方 法 と し て , 吸 光 度 を 指 標 と し て 膜 厚 を モ ニ タ ー す る 方 法 が 有 効 な ア プ ロ ー チ で あ る こ と を 実 証 し た . 光 フ ァ イ バ ー に 入 射 さ せ た 光 源 の 光 強 度 を 計 測 し な が ら 無 電 解 メ ッ キ 反 応 を 行 う と , 金 属 薄 膜 の 形 成 に 伴 い , フ ァ イ バ ー 先 端 を 透 過 し た 光 の 強 度 が 減 少 す る . 透 過 光 強 度 か ら 換 算 し た 吸 光 度 が , 金 属 ナ ノ 薄 膜 の 膜 厚 と 相 関 す る こ と を 見 出 し た . 吸 光 度 に よ り 金 属 薄 膜 を モ ニ タ ー で き る こ と を 実 証 す る た め に , 無 電 解 メ ッ キ 反 応 の 中 で も 最 も 単 純 な 化 学 反 応 で 金 属 薄 膜 を 形 成 で き る 銀 鏡 反 応 を モ デ ル と し て 用 い た . 膜 厚 が 50 nm の 銀 ナ ノ 薄 膜 に お い て も , SPR を 誘 起 で き る こ と は 知 ら れ て い る . そ こ で , 膜 厚 を モ ニ タ ー し て 作 製 し た 銀 ナ ノ 薄 膜 を 被 覆 し た 光 フ ァ イ バ ー を , 光 フ ァ イ バ ー SPR セ ン サ ー に 応 用 し た .
1-2 実 験 方 法
1-2-1 使 用 し た 薬 品 , ト レ ン ス 試 薬 等 調 整 し た 濃 度 こ の 研 究 で は , 特 に 明 記 さ れ て い な い 限 り , 分 析 試 薬 グ レ ー ド の 試 薬 を 使 用 し た . 実 験 で 使 用 し た 水 は , す べ て Milli-Q(Millipore Reagent Water System, Bedford, MA, USA)で 精 製 さ れ た も の を 使 用 し た .希 硝 酸 ,硫 酸 ,エ タ ノ ー ル ,水 酸 化 カ リ ウ ム ,グ ル コ ー ス お よ び 塩 化 ナ ト リ ウ ム は , 関 東 化 学 株 式 会 社 (Tokyo, Japan) か ら 購 入 し た . 過 酸 化 水 素 , 硝 酸 銀 溶 液 , ア ン モ ニ ア 溶 液 , サ ッ カ リ ン , 塩 化 ス ズ 二 水 和 物 お よ び 塩 酸 は ,富 士 フ イ ル ム 和 光 純 薬(Tokyo, Japan)か ら 購 入 し た .銀 の 粉 末 は ,ニ ラ コ( Tokyo, Japan)か ら 購 入 し た .銀 鏡 反 応 で 使 用 し た ト レ ン ス 試 薬 は ,硝 酸 銀 溶 液 ,ア ン モ ニ ア 溶 液 お よ び 水 酸 化 カ リ ウ ム を 用 い て 調 製 し た .1-2-2 吸 光 度 の リ ア ル タ イ ム モ ニ タ リ ン グ に よ る 銀 薄 膜 形 成 の 原 理
8
ル チ モ ー ド の 光 フ ァ イ バ ー , フ ァ イ バ ー ア ダ プ タ ー , 光 フ ァ イ バ ー ケ ー ブ ル の 受 光 部 を 一 直 線 上 に 配 置 し た .パ ワ ーLED か ら 放 射 さ れ た 光 は フ ァ イ バ ー コ ア 端 面 に 照 射 さ れ る . コ ア 端 面 を 透 過 し た 光 は 反 対 側 の 端 面 か ら 放 出 さ れ , 光 フ ァ イ バ ー ケ ー ブ ル を 介 し て 分 光 器 で 検 出 さ れ た .透 過 光 強 度 は 1 秒 間 隔 で 測 定 し ,測 定 波 長 は 458nm と し た .ま た ,透 過 光 強 度 は 計 測 用 ソ フ ト ウ ェ ア「Oceanview」(Version 1.5.2 Ocean Insight, FL, USA)で 吸 光 度 に 変 換 さ れ た .こ の 吸 光 度 (-log It/I0)は ,銀 鏡 反 応 開 始 時 の 透 過 光 強
度(I0)と 時 間 t 時 の 透 過 光 強 度 (It)の 比 で 算 出 さ れ た .銀 鏡 反 応 が 進 行 す る に つ れ て 銀 薄
膜 の 厚 み が 増 加 す る た め ,透 過 光 強 度 が 減 少 す る( す な わ ち 吸 光 度 は 増 加 す る ).計 測 し た メ ッ キ 時 間 変 化 に 対 す る 吸 光 度 は , 分 光 器 に 接 続 さ れ て い た ノ ー ト ブ ッ ク PC に 記 録 し た .
Figure 1.1 An absorbance measurement system for real-time monitoring of the thickness of a silver thin film formed during the silver-mirror reaction.
1-2-3 光 フ ァ イ バ ー の 前 処 理
9 浸 漬 し た 後 に , 超 純 水 に 浸 漬 す る こ と で 洗 浄 し た . 1-2-4 銀 鏡 反 応 に よ る 光 フ ァ イ バ ー 上 へ の 銀 薄 膜 形 成 と 銀 厚 み モ ニ タ リ ン グ ト レ ン ス 試 薬 を 超 純 水 で 4 倍 の 濃 度 に 希 釈 し , こ の 希 釈 し た 溶 液 に サ ッ カ リ ン が 終 濃 度 100 ppm に な る よ う に 加 え た( 以 下 ,反 応 溶 液 と 呼 称 ).反 応 溶 液 1 ml を マ イ ク ロ チ ュ ー ブ に 注 ぎ , 開 発 し た シ ス テ ム 上 に セ ッ ト し , 塩 化 ナ ト リ ウ ム 入 り の 氷 水 で -2 ℃ に 冷 却 し た .一 方 ,フ ァ イ バ ー コ ア を ,0.01M 塩 酸 で 調 製 し た 0.2 w/v % SnCl2 溶 液 に 30 ℃ で 5 分 間 浸 漬 し て 増 感 処 理 を 施 し た 後 ,シ ス テ ム に セ ッ ト し ,-2℃ の 反 応 溶 液 に 浸 漬 し た .反 応 溶 液 に 10 mM グ ル コ ー ス 溶 液 を 405 μ l 添 加 す る こ と で 銀 鏡 反 応 を 開 始 さ せ , フ ァ イ バ ー コ ア 表 面 に 銀 薄 膜 を 被 覆 さ せ た . 銀 薄 膜 の 堆 積 に よ り 観 測 さ れ る 吸 光 度 が 任 意 の 値 に な っ た と き ,Z 軸 ス テ ー ジ を 操 作 し て 光 フ ァ イ バ ー を 反 応 溶 液 か ら 即 座 に 引 き 出 し た(Fig 1.2).フ ァ イ バ ー コ ア 上 に 形 成 さ れ た 銀 薄 膜 表 面 を 超 純 水 で 洗 浄 し ,こ の フ ァ イ バ ー を プ ラ ス チ ッ ク ケ ー ス に 保 管 し た .光 フ ァ イ バ ーSPR セ ン サ ー を 作 製 す る 場 合 ,吸 光 度 が 1.25 に な っ た と き 光 フ ァ イ バ ー を 反 応 溶 液 か ら 引 き 上 げ る こ と で , 銀 ナ ノ 薄 膜 の 被 覆 を 形 成 し た 。
Figure 1.2 Illustration of an Optical fiber sensor fabricated with real -time monitoring based on absorbance measurements.
1-2-5 ス ク ロ ー ス を 用 い て 作 製 し た セ ン サ ー の 評 価

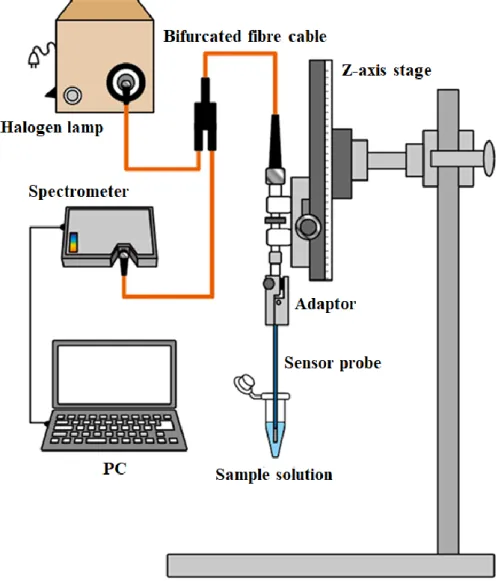

10 し て 計 測 を 行 う . ハ ロ ゲ ン ラ ン プ か ら 放 射 さ れ た 光 は , 二 分 岐 フ ァ イ バ ー を 介 し て セ ン サ ー に 入 光 し , 光 フ ァ イ バ ー 上 の 銀 膜 内 面 で 反 射 し た 光 を 二 分 岐 フ ァ イ バ ー を 介 し て 分 光 器 で 検 出 し た .SPR デ ィ ッ プ の 波 長 は , サ ン プ ル 溶 液 に セ ン サ ー を 浸 漬 さ せ て 得 ら れ る 反 射 光 強 度 を , セ ン サ ー が 空 気 中 に 暴 露 さ れ た 状 態 の 反 射 光 強 度 に よ り 規 格 化 す る こ と で 算 出 し た .作 製 し た セ ン サ ー の 性 能 は ,16%( w/v)以 下 の 濃 度 の ス ク ロ ー ス 水 溶 液 を 測 定 す る こ と で 評 価 し た .
11
1-3 結 果 考 察

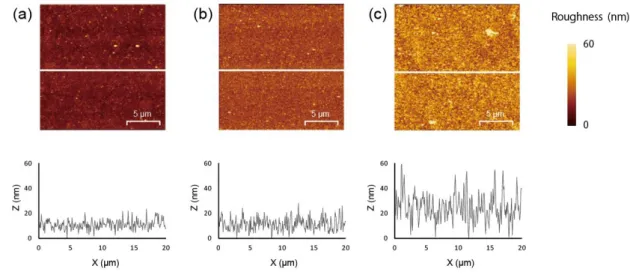

1-3-1 銀 鏡 反 応 の 最 適 条 件 検 討 セ ン サ ー の 作 製 に は , 表 面 が 平 滑 な 金 属 薄 膜 を フ ァ イ バ ー コ ア 表 面 に 被 覆 さ せ る 必 要 が あ る た め , 銀 鏡 反 応 の 温 度 や , 粒 子 サ イ ズ を 小 さ く す る 作 用 を 有 す る こ と で 知 ら れ て い る 添 加 物 の サ ッ カ リ ン の 濃 度 な ど の 実 験 条 件 を 最 適 化 し た 49 ).100ppm の サ ッ カ リ ン を 含 む 反 応 溶 液 を 調 製 し , 様 々 な 温 度 で 銀 鏡 反 応 を 行 い コ ア 表 面 に 銀 薄 膜 を 形 成 し た .AFM に よ り 銀 薄 膜 の 表 面 状 態 を 観 察 し た と こ ろ , -2℃ で 行 う 銀 鏡 反 応 が 最 も 銀 表 面 の 凹 凸 が 少 な く , 平 滑 な 銀 薄 膜 を 形 成 で き て い る こ と が わ か っ た(Fig 1.4). こ れ は , 銀 鏡 反 応 で は 銀 が 粒 子 と し て 対 象 物 に 堆 積 す る た め , 反 応 速 度 が 増 加 す る こ と で ク ラ ス タ ー が 発 生 す る こ と が 原 因 で あ る と 推 測 さ れ る 50-5 1).こ の 結 果 か ら ,よ り 低 い 温 度 で 銀 鏡 反 応 を 行 い , 反 応 速 度 を 減 少 さ せ る こ と で , よ り 平 滑 な 銀 表 面 を 得 る こ と が 出 来 る こ と が 分 か っ た .12
溶 液 は 非 常 に 大 き な 変 化 を 示 し た が , 添 加 す る サ ッ カ リ ン 濃 度 を 増 加 さ せ る ほ ど 濁 度 は 減 少 し た . サ ッ カ リ ン の 濃 度 範 囲 が 100ppm 以 上 に お い て は , 濁 り は 観 測 さ れ な か っ た . そ の た め , 以 降 の 実 験 で は サ ッ カ リ ン の 濃 度 を 100ppm に 固 定 し , 銀 鏡 反 応 を 行 っ た .
Figure 1.5 Relationship between absorbance the reaction solution and the con centration of saccharin after the solver-mirror reaction was conducted for 10 min.
13
Figure 1.6 (a) The change in transmitted light spectra for the silver -mirror reaction as a function of time. (b) Time course of absorbance at 458 nm during the silver -mirror reaction, as monitored with fibres with and without a silver thin film. The measurement without a silver thin film was carried out using an optical fibre not treated with SnCl2 solution. (c) The
14 1-3-3 銀 薄 膜 の 厚 み と 測 定 し た 吸 光 度 の 関 係 性
15
Figure 1.7 Relationship between the absorbance value and the thickness of a silver thin film. (a)Silver thin film formed by vacuum thermal evaporation method. ( b)AFM image of a silver-coated optical fibre after removal of a small part of the silver thin film. ( c)
16 1-3-4 SPR シ グ ナ ル の 観 察 開 発 し た シ ス テ ム を 用 い る , 吸 光 度 を 指 標 と し て ナ ノ メ ー ト ル レ ベ ル の 膜 厚 を コ ン ト ロ ー ル で き る 金 属 薄 膜 形 成 法 を , 光 フ ァ イ バ ー SPR セ ン サ ー の 作 製 に 応 用 し た . 光 フ ァ イ バ ー SPR セ ン サ ー セ ン サ ー に は ,コ ア 表 面 に 膜 厚 40 ~ 60 nm 金 属 薄 膜 を 形 成 す る こ と が 要 求 さ れ る 52).開 発 前 項 で 明 ら か に し た ,モ ニ タ ー し た 吸 光 度 と 光 フ ァ イ バ ー コ ア 表 面 上 の 銀 薄 膜 の 膜 厚 と の 関 係 か ら ,50 nm の 銀 薄 膜 を 形 成 す る た め に 光 フ ァ イ バ ー を 反 応 溶 液 か ら 引 き 上 げ る 吸 光 度 は 1.25 と 推 定 さ れ た (Fir 1.7-c).実 際 に , 吸 光 度 1.25 の と き , 関 係 式 の 傾 き と 切 片 か ら 求 め ら れ る 標 準 偏 差 に 基 づ い て 算 出 す る と , 得 ら れ る 銀 膜 厚 は 43.9 ~ 56.7 nm で あ っ た . 吸 光 度 1.25 の と き に 反 応 溶 液 か ら 光 フ ァ イ バ ー を 引 き 上 げ , 銀 薄 膜 が 形 成 さ れ た 光 フ ァ イ バ ー を 作 製 し た . こ の フ ァ イ バ ー が SPR セ ン サ ー と し て 使 用 で き る か 評 価 す る た め に ,光 フ ァ イ バ ー SPR 装 置 を 構 築 し た( Fig. 1.3).光 源 ,銀 薄 膜 を 形 成 し た 光 フ ァ イ バ ー お よ び 分 光 器 を 二 分 岐 フ ァ イ バ ー を 使 用 し て 接 続 し , 水 の SPR ス ペ ク ト ル の 測 定 を 検 討 し た . 光 フ ァ イ バ ー の 銀 薄 膜 を 空 気 中 に 暴 露 し た 状 態 と , 水 に 浸 漬 し た 状 態 で 測 定 し た 反 射 光 強 度 を Fig 1.8a に 示 す .空 気 中 と 比 較 し て ,水 中 に あ る 場 合 で は ,500 ~ 800 nm の 波 長 域 に お い て 反 射 光 強 度 が 減 少 し た . SPR ス ペ ク ト ル を 取 得 す る た め に , 空 気 中 の 反 射 光 強 度 に 対 す る 水 中 で の 反 射 光 強 度 の 比 を 算 出 し た (Fig 1.8b). 得 ら れ た ス ペ ク ト ル の 形 状 と , 最 も 強 度 が 減 衰 し た 位 置 ( SPR デ ィ ッ プ ) の 波 長 は ,既 報 の 銀 薄 膜 を 用 い る SPR セ ン サ ー で 得 ら れ た 結 果 と 同 等 で あ っ た53). こ の 結 果 か ら ,開 発 し た シ ス テ ム を 用 い て 作 製 し た 銀 薄 膜 を 形 成 し た 光 フ ァ イ バ ー を , 光 フ ァ イ バ ー SPR セ ン サ ー に 応 用 で き る こ と が わ か っ た .
17 1-3-5 ス ク ロ ー ス を 用 い た 光 フ ァ イ バ ー SPR セ ン サ ー の 評 価 作 製 し た 光 フ ァ イ バ ー SPR セ ン サ ー の 性 能 は , 0 ~ 16 %(w/v)の 濃 度 の ス ク ロ ー ス 水 溶 液 を 測 定 す る こ と で 評 価 し た(Fig 1.9a). ス ク ロ ー ス を 含 ま な い サ ン プ ル( ブ ラ ン ク ) の SPR を 測 定 し た と き , SPR デ ィ ッ プ は 約 600 nm で 観 察 さ れ た . SPR デ ィ ッ プ の 波 長 は ,ス ク ロ ー ス 水 溶 液 の 濃 度 が 増 加 す る に 伴 い ,よ り 長 波 長 側 に シ フ ト し た . 水 と ス ク ロ ー ス 水 溶 液 と の SPR デ ィ ッ プ の 波 長 の 差 ( シ フ ト 量 ) を ス ク ロ ー ス 濃 度 に 対 し て プ ロ ッ ト し て 得 ら れ た 検 量 線 は ,非 常 に 高 い 直 線 性 を 示 し た(R2 = 0.999)(Fig 1.9b).ま た ,相 対 標 準 偏 差( RSD, n=3)は 3.3%未 満 で あ り ,測 定 の 再 現 性 も 良 好 で あ っ た . 種 々 の 濃 度 の ス ク ロ ー ス 水 溶 液 の 屈 折 率 を , 屈 折 率 計(PR-IR, ATAGO, Tokyo, Japan)で 測 定 し , 測 定 し た 各 屈 折 率 値 に 対 し て SPR カ ー ブ の ピ ー ク 波 長 を プ ロ ッ ト し て 近 似 曲 線 を 描 い た .そ の 傾 き か ら 算 出 し た セ ン サ ー の 感 度 は ,1.333 ~ 1.357 の 屈 折 率 範 囲 で 2205 nm / RIU と 見 積 も ら れ た . こ の 値 は , 開 発 し た シ ス テ ム で 作 製 し た セ ン サ ー の 感 度 が , 真 空 蒸 着 法 や ス パ ッ タ リ ン グ 法 等 の 他 の 方 法 で 作 製 し た 銀 薄 膜 を 有 す る SPR セ ン サ ー の 感 度 に 匹 敵 す る こ と を 示 し て い る (Table 1.1)54-56). ま た , 本 法 を 用 い て 作 製 し た 複 数 の 光 フ ァ イ バ ー SPR セ ン サ ー 間 の 性 能 差 を , ス ク ロ ー ス 水 溶 液 の 測 定 に よ り 評 価 し た(Fig 1.10).作 製 し た 4 つ の 光 フ ァ イ バ ー SPR セ ン サ ー は ,全 て に お い て ほ ぼ 同 様 の 検 量 線 が 得 ら れ た .屈 折 率 範 囲 1.333 ~ 1.357 に お け る 感 度 お よ び RSD( n = 4) は ,2600 nm / RIU お よ び 4.2 % 未 満 と 見 積 も ら れ た . 各 セ ン サ ー の わ ず か な 性 能 差 は , セ ン サ ー プ ロ ー ブ 上 の 銀 薄 膜 の 膜 厚 が わ ず か に 異 な り , そ れ が SPR 応 答 に 影 響 し て い る た め で あ る と 推 測 さ れ る . こ れ ら の 結 果 は , 吸 光 度 を 指 標 と し て 銀 薄 膜 を 形 成 す る 手 法 が , 光 フ ァ イ バ ー SPR セ ン サ ー を 再 現 良 く 作 製 で き る こ と を 示 し て い る .
18
19
Table 1.1 Comparison of the sensor preparation methods and sensitivities of the optical fiber sensor.
1-4 第 一 章 ま と め
本 章 で は , 銀 鏡 反 応 を 利 用 し て 光 フ ァ イ バ ー 上 に 形 成 さ れ る 金 属 薄 膜 の 厚 み を , 透 過 率 変 化 を 吸 光 度 と し て 観 測 す る こ と で ,リ ア ル タ イ ム に 制 御 で き る こ と を 検 討 し た . 形 成 し た 銀 薄 膜 の 膜 厚 を AFM を 使 用 し て 測 定 し ,計 測 し た 吸 光 度 と の 関 係 性 を プ ロ ッ ト し た 結 果 ,真 空 蒸 着 法 や ス パ ッ タ リ ン グ 法 と 同 様 に 膜 厚 を nm レ ベ ル で リ ア ル タ イ ム に 制 御 出 来 る こ と が 分 か っ た . こ の 方 法 を 利 用 し て 光 フ ァ イ バ ー コ ア 上 に 形 成 さ れ る 銀 薄 膜 の 厚 み を リ ア ル タ イ ム に 観 測 す る シ ス テ ム を 開 発 し た . 本 シ ス テ ム に 基 づ く 制 御 可 能 な 銀 薄 膜 の 厚 み は 20 ~ 65 nm だ っ た . ま た , 構 築 し た シ ス テ ム を 用 い て 光 フ ァ イ バ ー コ ア 上 に 銀 薄 膜 を 任 意 の 厚 み で 堆 積 す る 方 法 と し て 検 討 し , 結 果 と し て 真 空 蒸 着 法 や ス パ ッ タ リ ン グ 法 等 の 他 の 技 術 を 使 用 し て 作 製 さ れ た セ ン サ ー プ ロ ー ブ と , 同 等 の 性 能 を 持 つ セ ン サ ー プ ロ ー ブ の 作 製 に 成 功 し た . 構 築 し た 方 法 が 他 の 金 属 堆 積 技 術 と 明 確 に 異 な る 点 は , 対 象 物 上 へ の 金 属 薄 膜 の 厚 み 変 化 を リ ア ル タ イ ム か つ 直 接 的 に 観 測 出 来 る こ と で あ る . つ ま り , 本 研 究 で 構 築 し た シ ス テ ム は 無 電 解 め っ き 技 術 に よ っ て 堆 積 さ れ る 金 属 薄 膜 の 厚 み を 制 御 す る た め に , 特 に 有 用 な 方 法 で あ る . Sensor preparation method Metal Linear renge of refractive index (RIU)Sensitivity
(nm/RIU) Reference
Magnetron sputtering Silver/Gold 1.326 – 1.351 1839 54
Vacuum thermal evaporation Silver 1.32 - 1.40 4366 55
Silver mirror reaction Silver 1.333 – 1.380 2557 56
Absorbance-based monitoring
24
引 用 文 献
1. A. Guillon, J. Pardessus, P. Lhommetd, C Parenta, R. Respauda, D Marchand, J Montharuf, M. Montef, P. Janiakg, C. Boixelh, H. Audati, S. Huillei, E. Guillot and N Heuze-Vourc’h, Exploring the fate of inhaled monoclonal antibody in the lung parenchyma by microdialysis. Taylor & Francis Group, LLC, 11, 297-304 (2019). 2. Y. Lin, W. Huang, H. Tsai, M. Lee, Y. Chen, In vivo microdialysis and in vitro HPLC
analysis of the impact of paeoniflorin on the monoamine levels and their metabolites in the rodent brain. BioMedicine, 11, 30-37, (2019).
3. P. Chang, Y. Zhang, D. Gonga, L. Yanga, J. Wanga, J Liua, W. Zhang, Determination of dexmedetomidine using high performance liquid chromatography coupled with tandem mass spectrometric (HPLC-MS/MS) assay combined with microdialysis technique: Application to a pharmacokinetic study. J. Chromatogr. B., 1160, 122381 (2020).
4. H. H. Nguyen, S H. Lee, U. J. Lee, C. D. Fermin and M. Kim, Immobilized Enzymes in Biosensor Applications. Materials, 12, (2019).
5. S. M. Abdullah and S Rachid, On Column Binding a Real -Time Biosensor for -lactam Antibiotics Quantification. Molecules, 25, (2020).
6. M. S. Goodwin, C. A. Mazef sky, S. Ioannidis, D. Erdogmus and M. Siegel,
Predicting Aggression to Others in Youth With Autism Using a Wearable Biosensor.
Autism Res., 12, 1286-1296 (2019).
7. Y. Wang, D. Mishra, J. Bergman, J. D Keighron, K. P Skibicka, A. Cans, Ultrafast Glutamate Biosensor Recordings in Brain Slices Reveal Complex Single Exocytosis Transients. ACS Chem., 10, 1744-1752 (2019).
8. M. Ganesana, E. Trikantzopoulos, Y. Maniar, S. T. Lee, B. J. Venton , Development of a novel micro biosensor for in vivo monitoring of glutamate release in the brain.
Biosens Bioelectron., 130, 103-109 (2019).
9. C. R. Kahn, J. Roth, Berson, Yalow, and the JCI: the agony and the ecstasy. J Clin
Invest., 114, 1051-1054 (2004).
10. R. D. Grange, J. P. Thompson, D. G. Lambert, Radioimmunoassay, enzyme and non-enzyme-based immunoassays. Br J Anaesth., 112, 213-216 (2014).
25
12. R. M. Heilmann, N. Grützner, S. Handl, J. S. Suchodolski, J. M. Steiner, Preanalytical validation of an in-house radioimmunoassay for measuring calprotectin in feline specimens. Vet Clin Pathol., 47, 100-107 (2018).
13. J. Y. Byun, K. H. Lee, Y. Shin, D. Kim, Cascading Amplification of Immunoassay Signal by Cell-Free Expression of Firefly Luciferase from Detection Antibody - Conjugated DNA in an Escherichia coli Extract. ACS Sens., 25, 93-99 (2019).
14. P. Du, M. Jin, G. Chen, C. Zhang, Z. Jiang, Y. Zhang, P. Zou, Y. She, F. Jin, H. Shao, S. Wang, L. Zheng, J. Wang, A Competitive Bio -Barcode Amplification
Immunoassay for Small Molecules Based on Nanopart icles. Sci Rep., 6, 38114 (2016).
15. J. Y. Noh, S. Yoon, Y. Kim, T. V. Lo, M. Ahn, M. Jung, T. B. Le, W. Na, D. Song, V. P. Le, S. Haam, D. G. Jeong, H. K. Kim, Pipetting-based immunoassay for
point-of-care testing: Application for detection of the influenza A virus. Sci Rep., 9. 16661 (2019).
16. Y. Wang, E. E. Dzakah, Y. Kang, Y. Cai, P. Wu, B. Tang, R. Li, X. He, A sensitive and rapid chemiluminescence immunoassay for point -of-care testing (POCT) of copeptin in serum based on high-affinity monoclonal antibodies via
cytokine-assisted immunization. Int J Nanomedicine., 14, 4293-4307 (2019).
17. K. Enpuku, K. Soejima, T. Nishimoto and H. Tokumitsu , Liquid phase immunoassay utilizing magnetic marker and high Tc superconducting quantum interference device.
J. Appl. Phys., 100, 054701-1-054701-5 (2006).
18. K. Lu, C. Q. Vu, T. Matsuda, T. Nagai, Fluorescent Protein -Based Indicators for Functional Super-Resolution Imaging of Biomolecular Activities in Living Cells, Int
J Mol Sci., 20, 5784 (2019).
19. E. A. Specht, E. Braselmann, A. E. Palmer, A Critical and Comparative Review of Fluorescent Tools for Live-Cell Imaging. Annu Rev Physiol., 79, 93-117 (2017). 20. Z. Mai, J. Zhang, Y. Chen, J. Wang, X. Hong, Q. Su, X. Li, A disposable fiber optic
SPR probe for immunoassay. Biosens Bioelectron., 144, 111621 (2019).
