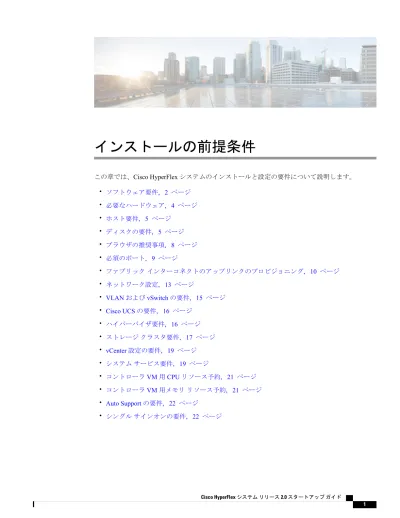

インストールの前提条件

(1)

インストールの前提条件

この章では、Cisco HyperFlexシステムのインストールと設定の要件について説明します。

• ソフトウェア要件, 2 ページ

• 必要なハードウェア, 4 ページ

• ホスト要件, 5 ページ

• ディスクの要件, 5 ページ

• ブラウザの推奨事項, 8 ページ

• 必須のポート, 9 ページ

• ファブリックインターコネクトのアップリンクのプロビジョニング, 10 ページ

• ネットワーク設定, 13 ページ

• VLANおよびvSwitchの要件, 15 ページ

• Cisco UCSの要件, 16 ページ

• ハイパーバイザ要件, 16 ページ

• ストレージクラスタ要件, 17 ページ

• vCenter設定の要件, 19 ページ

• システムサービス要件, 19 ページ

• コントローラVM用CPUリソース予約, 21 ページ

• コントローラVM用メモリリソース予約, 21 ページ

• Auto Supportの要件, 22 ページ

• シングルサインオンの要件, 22 ページ

(2)

ソフトウェア要件

ソフトウェア要件には、互換性のあるHXコンポーネントおよびVMware vSphereコンポーネントのバージョンを使用することが含まれます。

HyperFlex ソフトウェアのバージョン

HyperFlexコンポーネント：Data Platformインストーラ、HX Data Platform、およびUCSファームウェアは、さまざまなサーバにインストールされます。HXストレージクラスタ内で使用される各サーバの各コンポーネントに互換性があることを確認します。

•事前設定されたHXサーバに異なるバージョンのFIファームウェアがインストールされている場合は、FIファームウェアバージョンを配置する手順について『Cisco HyperFlex Systems

Upgrade Guide』を参照してください。

•新しい展開には、Cisco UCS Manger 3.1(2b)以降が推奨されます。詳細については、Cisco TAC にお問い合わせください。

• HXサーバを再インストールする必要がある場合は、サポートされている互換性のあるバージョンのソフトウェアをHXサーバにダウンロードしていることを確認してください。要件と手順については『Cisco HyperFlexシステムスタートアップガイド』を参照してください。

UCS ファームウェア HX Data Platform

HX Data Platform インストーラ リリース

3.1(2c) 2.0(1a)

2.0(1a) 2.0(1a)

3.1(2b)、3.1(2c) 1.8(1c)

1.8(1c) 1.8(1c)

3.1(2b) 1.8(1b)

1.8(1b) 1.8(1b)

3.1(2b) 1.8(1a)

1.8(1a) 1.8(1a)

2.2(7c) 1.7.3

1.7.3 1.7.3

2.2(7c) 1.7

1.7.1-14835 1.7.1

2.2(6f) 1.7

1.7.1 1.7.1

サポートされている VMware vSphere のバージョンとエディション

各HyperFlexリリースは、特定のVMware vSphere、vCenter、およびESXiのバージョンおよびエディションと互換性があります。

•すべてのHyperFlexサーバとファブリックインターコネクトに、互換性のあるvSphereバー

ジョンが事前にインストールされていることを確認します。

インストールの前提条件ソフトウェア要件

(3)

• vSphereには、vCenterとESXiの両方が含まれています。vCenterのバージョンは、常にESXi のバージョン以上でなければなりません。

•ルートレベルの権限と関連するパスワードを持つvCenter管理者アカウントがあることを確認します。

• vSphere Standard、Essentials Plus、およびROBOエディション：HXサーバにプレインストールされていません。

• vSphere 5.5 U3：HX240cまたはHXAF240cでのみサポートされます。

• ESX 5.5 U3b：ESXのアップグレードが推奨されます。詳細については、Cisco TACにお問い合わせください。

• ESXi 6.0 U1：ESXのアップグレードが推奨されます。PSODやOSのクラッシュのためにノードが応答しなくなるという既知のVMwareの問題があります。VMware KBの記事、『VMware ESXi 6.0, Patch ESXi600-201608401-BG: Updates esx-base, vsanhealth, vsan VIBs (2145664)』を参照してください。

VMware vSphere のエディション VMware vSphere のバージョン

HyperFlex のバージョ ン

Enterprise、Enterprise Plus、Standard、 Essentials Plus、ROBO

6.0 U1b、6.0 U2、6.0 U2 Patch 3 2.0(1a)

Enterprise、Enterprise Plus、Standard、

Essentials Plus、ROBO 6.0 U1b、6.0 U2、6.0 U2 Patch 3

1.8(1c)

Enterprise、Enterprise Plus 5.5 U3

1.8(1c)

Essentials Plus、ROBO 6.0 U1b、6.0 U2、6.0 U2 Patch 3

1.8(1b)

6.0 U1b、6.0 U2、6.0 U2 Patch 3 1.8(1a)

Essentials Plus、ROBO 6.0 U1b、6.0 U2

1.7.3

6.0 U1b 1.7.1

1.7.1

インストールの前提条件

ソフトウェア要件

(4)

VMware vSphereのライセンス要件

VMware vSphereのライセンスがHyperFlexシステムにどのように適用されるかは、vSphereライセンスの購入方法によって異なります。

•HyperFlex付きのvSphereライセンスを購入した場合

EnterpriseまたはEnterprise Plusエディションは、工場出荷時に各HyperFlexサーバにプレインストールされています。

◦ OEMライセンスはSDカードにプレインストールされています。HXサーバを受け取っ

た後、SDカードのコンテンツを削除または上書きすると、出荷時にインストールされたライセンスもSDカードから削除されます。

◦ VMwareのOEMライセンスキーは、vCenter 6.0U1bで導入された新しい機能です。前のバージョンのvCenterは、VMware OEMライセンスをサポートしていません。

◦プレインストールされたHXノードはすべて同じOEMライセンスキーを共有します。

vSphere OEMキーを使用すると、「Usage」の数が「Capacity」の値を超えることができます。

◦ [Add Host]ウィザードでvCenterにHXホストを追加している間に、[Assign license]セクションに達する場合は、OEMライセンスを選択してください。

実際のvSphere OEMライセンスキーは難読化されています。例：

0N085-XXXXX-XXXXX-XXXXX-10LHH

◦ Standard、Essentials Plus、およびROBOエディションは、HyperFlexサーバにプレインストールされていません。

•HyperFlex付きのvSphereライセンスを購入しなかった場合

HXノードには、基本ライセンスがプレインストールされています。初期設定後、ライセンスをサポート対象のvSphereのエディションに適用できます。

vSphereバージョン5.5 U3では、EnterpriseまたはEnterprise Plusエディションのみのライセンスを取得できます。

•CiscoからHyperFlexシステムが付いていないVMwareライセンスを購入した場合

スペアのvSphereライセンスを無料で入手するには、Cisco TACにお問い合わせください。

必要なハードウェア

•サーバごとに少なくとも2本の10-Gb Small Form-Factor Pluggable（SFP）ケーブル。

• FIコンソールケーブル（CAB-CONSOLE-RJ45）は、一方の端にRJ-45コネクタ、もう一方の端にDB9コネクタがあります。このケーブルがラップトップのRS-232コンソールの接続に使用されます。

インストールの前提条件必要なハードウェア

(5)

•標準の電源コードには、電源モジュールとの接続側にIEC C13コネクタが付いています。オプションのジャンパ電源コードには、電源モジュールとの接続側にIEC C13コネクタ、IEC C13コンセントとの接続側にIEC C14コネクタが付いています。

詳細については、『Cisco UCS 6200 Series Fabric Interconnect Hardware Guide』を確認してください。

• KVMケーブルを使用して、HXシリーズサーバをシステムに接続できます。このケーブル

には、DB9シリアルコネクタ、モニタ用のVGAコネクタ、キーボードおよびマウス用の

デュアルUSB 2.0ポートが付いています。このケーブルを使用すると、システムで稼働する

オペレーティングシステムやBIOSに直接接続できます。

このケーブルは、HX240cとCisco UCS B200 M4サーバの両方に使用することもできます。

（注）

ケーブルの詳細および発注情報については、『Cisco HyperFlex HX-series Install Guide』および『Cisco UCS B200 M4 Hardware Guide』を参照してください。

ホスト要件

Cisco HyperFlexクラスタは、最小3つのコンバージドHXノードで構成され、ストレージを追加

する必要がない場合はオプションでコンピューティング専用ノードを追加して計算能力を増やすことができます。HyperFlex HXクラスタ内の各サーバは、HXノードと呼ばれます。ストレージクラスタを展開する前に、それぞれのノードに次の設定がインストールされて構成されていることを確認してください。

注：詳細な仕様については、『HyperFlex Systems Hardware Install Guide』を参照してください。

•クラスタ内のすべてのサーバ（ノードまたはホスト）には、同じVLAN IDが必要です。

•クラスタ内のすべてのサーバで、ストレージクラスタ全体のすべてのESXサーバと同じ管理者ログインクレデンシャルを使用する必要があります。

•すべてのサーバでSSHが有効になっています。

•すべてのサーバに、DNSおよびNTPが設定されている必要があります。

• VMware vSphereがインストールされ設定されています。

ディスクの要件

ディスクの要件は、コンバージドノードとコンピューティング専用ノード間で異なります。コンピューティング専用ノードは、単にCPUを増やす目的で追加されます。ソリッドステートディスク（SSD）のみが搭載されたサーバはすべてフラッシュサーバです。SSDとハードディスクドライブ（HDD）の両方が搭載されたサーバは、ハイブリッドサーバです。

ホスト要件

(6)

以下は、クラスタ内のすべてのディスクに適用されます。

•ストレージクラスタ内のすべてのディスクには、同量のストレージ容量が必要です。ストレージクラスタ内のすべてのノードには、同数のディスクが必要です。

•すべてのSSDはTRIMをサポートする必要があり、TRIMが有効になっている必要があります。

•すべてのHDDは、SATAまたはSASタイプのいずれかです。ストレージクラスタ内のすべてのSASディスクは、パススルーモードにする必要があります。

•ディスクパーティションは、SSDおよびHDDから削除する必要があります。パーティションが設定されたディスクは無視され、HXストレージクラスタに追加されません。

•オプションで、ディスク上の既存のデータを削除またはバックアップします。提供されたディスク上の既存のデータはすべて上書きされます。

新規のファクトリサーバは適切なディスクパーティションの設定で出荷されます。新規のファクトリサーバからディスクパーティションを削除しないでください。

（注）

•発注ツールにおいて、利用可能なディスクのみがサポートされます。

コンバージドノード

次の表に示すディスクに加えて、すべてのコンバージドノードには、ESXがインストールされたミラー設定で2つの64 GB SD FlexFlashカードがあります。

サーバ上またはストレージクラスタ全体でストレージディスクのタイプまたはサイズを混在させることはサポートされていません。

（注）

•すべてHDD、すべて3.8 TB SSD、またはすべて960 GB SSDを使用します。

•ハイブリッドサーバではハイブリッドキャッシュデバイスを使用し、すべてのフラッシュサーバではすべてフラッシュキャッシュデバイスを使用します。

•キャッシュまたは永続ディスクを交換する際は、元のディスクと同じタイプとサイズを常に使用します。

インストールの前提条件ディスクの要件

(7)

永続キャッシュ

ハウスキーピングサーバとタイプ

1～10 X 3.8 TB SATA SSD UCS-SD38TBKS4-EV

または（SSDを混在させないでください）

1～10 X 960 GB SATA SS UCS-SD960GBKS4-EV すべてのノードで同じサイズと数量のSSDを使用する必要があります。

使用できるスロットは23個ありますが、サポートされる SSDの最大数は10 です。

（注）

1 X 400 GB SAS SSD

（前面）

UCS-SD400G12S4-EP 1 X 120 GB SATA SSD

（背面）

UCS-SD120GBKS4-EV HXAF240C-M4SX

すべてフラッシュ

3～23 X 1.2 TB SAS HDD、 UCS-HD12TB10K12G 1 X 1.6 TB SATA SSD

（前面）、

UCS-SD16TB12S3-EP 1 X 120 GB SATA SSD

（背面）、

UCS-SD120GBKS4-EV HX240C-M4

Hybrid

1～6 X 3.8 TB SATA SSD、

UCS-SD38TBKS4-EV

または（SSDを混在させないでください）

1～6 X 960 GB SATA SSD、 UCS-SD960GBKS4-EV すべてのノードで同じサイズと数量のSSDを使用する必要があります。

1 X 400 GB SAS SSD

（前面）、

UCS-SD120GBKS4-EV HXAF220C-M4S

すべてフラッシュ

1～6 X 1.2 TB SAS HDD、

UCS-HD12TB10K12G 1 X 480 GB SATA

SSD（前面）、

（前面）、

UCS-SD120GBKS4-EV HX220C-M4

Hybrid

コンピューティングノード

次の表に、コンピューティング機能でサポートされるコンピューティングノード設定を示します。コンピューティングノードのストレージは、ストレージクラスタのキャッシュまたは容量に含まれていません。

ディスクの要件

(8)

ESX サーバおよびサイズごとの最小要件 サーバ

ESXインストールでのミラー設定において、2 X 64GB SDカード。

注：SDカードは、ESXiがSANから起動される場合は必要ありません。

Cisco UCS B200

2 TBまたは4 TB SASハードディスクドライブ（2または4ドライブ単位）。

Cisco UCS C220

2 TB、4 TB、または6 TB SASハードディスクドライブ（2、6、または12ドライブ単位）。

Cisco UCS C240

ブラウザの推奨事項

HX Data Platform インストーラ

Cisco HX Data Platformインストーラを実行するには、次のいずれかのブラウザを使用します。こ

れらのブラウザはテストおよび承認済みです。

• Microsoft Internet Explorer 11.0以降

• Google Chrome 52.0以降

Chromeブラウザで、vSphere Webクライアント6.0を使用しており、ブラウザにエラーメッセージ「An internal error has occured.Unable to load resource

module...」が表示される場合、VMWareのサポート技術情報の記事、「The

vSphere Web Client 6.0 displays an internal error after upgrading to vSphere 6.0 when using vCenter Support Assistant 5.5 or any third party solutions (2112292)」を参照してください。

（注）

HX Data Platform のプラグイン

HXプラグインは、vSphereで動作します。vSphere Webクライアントのブラウザ要件については、

https://www.vmware.com/support/pubs/にあるVMWareのマニュアルを参照してください。

Cisco UCS Manager

Cisco UCS Managerは、ブラウザで動作します。ブラウザで次のものがサポートされている必要が

あります。

• Java Runtime Environment 1.6以降。

•一部の機能には、Adobe Flash Player 10以降が必要です。

インストールの前提条件ブラウザの推奨事項

(9)

Cisco UCS Managerに関するブラウザの最新情報については、最新の『Cisco UCS Manager Getting Started Guide』を参照してください。

必須のポート

最低2つのポートが必要です。1つはストレージ管理ネットワーク用で、もう1つはストレージデータネットワーク用です。冗長性とフェールオーバーのために、ストレージ管理ネットワークとストレージデータネットワークにそれぞれ2つずつ、計4つのポートを装備することを強く推奨します。

ネットワークがファイアウォールの背後にある場合は、ESXiおよびvCenterに対し標準のVMware 推奨のポートに加え、次のファイアウォールポートが開いていることを確認します。

ポート宛先方向

プロトコルポート番号

HXインストーラ受信

HTTP/TCP 80

HXインストーラ受信

HTTPS /TCP 443

Perビューア受信

KVM/TCP 2068

HXインストーラ受信/送信

SSH /TCP 22

受信/送信 POP3 /TCP

110（安全なPOP ポートはTCP 995 です）

受信/送信 IMAP4 /TCP

143（安全なIMAP ポートはTCP 993 です）

メールサーバ送信

SMTP /TCP 25

送信 DNS DNS /TCP/UDP

53（外部ルックアップ）

送信 NTP NTP / UDP

123

受信 SNMP SNMPポーリング

161

送信 SNMP

SNMPトラップ

162

vCenter 受信/送信

UDP/TCP 902

vCenter 受信/送信

HTTPS/TCP 9443

必須のポート

(10)

ポート宛先方向

プロトコルポート番号

HXインストーラ受信/送信

8089

標準構成がなく、別のポート設定が必要な場合は、環境のカスタマイズについて、Table C-5 Port Literal Valuesを参照してください。

ヒント

ファブリックインターコネクトのアップリンクのプロビジョニング

HyperFlexクラスタを設定する前に、ネットワークトラフィック管理を最適化するアップストリー

ム帯域幅容量を計画してください。これにより、コンポーネントで障害が発生したり、ネットワークが部分的に停止したりした場合でも、トラフィックフローを安定した状態に維持できます。

インストールの前提条件ファブリックインターコネクトのアップリンクのプロビジョニング

(11)

デフォルトでは、「hx-vm-network」vSwitchは[active/active]に設定されています。これ以外のすべてのvSwitchは、[active/standby]に設定されています。

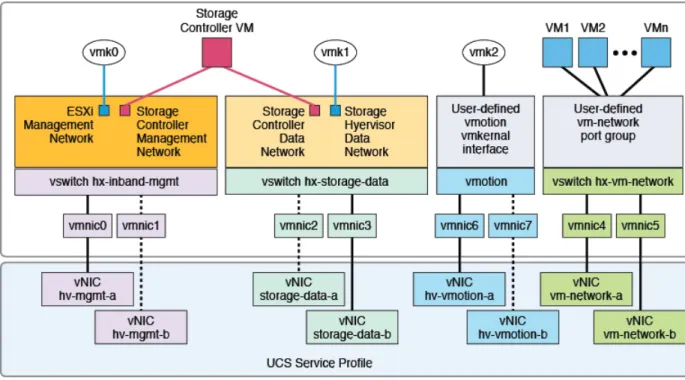

図 1：単一ホストの HyperFlex Data Platform 接続

デフォルトのvSwitch NICチーミングポリシーとフェールオーバーポリシーを[yes]に設定します。これにより、管理トラフィック、vMotionトラフィック、およびストレージトラフィックのすべてが、ローカルでファブリックインターコネクトに転送されるようになり、フローを安定した状態に維持できます。vNIC-aで障害が発生すると、ESXiがロードバランシングを計算し、すべての仮想ポートをvNIC-bに再ピニングします。vNIC-aがオンライン状態に戻った時点で、再びピニングが適用され、vNIC-aとvNIC-bの間で仮想ポートが元のように均等に分配されます。

ファブリックインターコネクトのアップリンクのプロビジョニング

(12)

これにより、Cisco UCSファブリックインターコネクトのアップストリームでの遅延と帯域幅使用量が削減されることになります。

図 2：安定した状態のトラフィックフロー

1つ以上のサーバリンクで障害が発生して、たとえばホスト1がファブリックAとの接続を失い、ホスト2がファブリックBとの接続を失ったとすると、トラフィックはアップストリームス

インストールの前提条件ファブリックインターコネクトのアップリンクのプロビジョニング

(13)

イッチを経由することになります。したがって、アップリンクネットワーク帯域幅の使用量が増加するため、アップリンクの追加が必要になります。

図 3：リンク障害中のトラフィックフロー

FIから2つの異なるアップストリームスイッチへのアップリンクがある状態のことを、FIでの「Disjoint Layer 2」（DJL2）と呼びます。DJL2を適切に導入する手順の詳細については、

このリンク先のページを参照してください。

DJL2は、FIがエンドホストモードとなっているときにDJL2が適切に設定されていないと発生することが既知となっています。

（注）

ネットワーク設定

ベストプラクティス

ネットワーク設定に関連するベストプラクティスを次に示します。

•図5に示すように、次の各ネットワークにはそれぞれ個別のサブネットとVLANを使用します。

•各ホストは、10 Gbpsケーブルを使用してCisco UCSファブリックインターコネクトに直接接続する必要があります。

ネットワーク設定

(14)

•特にDisjoint Layer 2設定が使用されている場合は、ネットワークの問題を引き起こす可能性があるため、デフォルトVLANであるVLAN 1は使用しないでください。VLAN 1以外の異なるVLANを使用してください。

•インストーラは、デフォルトでVLANを非ネイティブとして設定します。非ネイティブVLAN に対応するようにアップストリームスイッチを設定してください。

各ESXiホストには、次の個別のネットワークが必要です。

•管理トラフィックネットワーク：vCenterから、ハイパーバイザ（ESXサーバ）の管理、およびストレージクラスタの管理を処理します。

•データトラフィックネットワーク：ハイパーバイザとストレージのデータトラフィックを処理します。

• vMotionネットワーク

• VMネットワーク

4つのvSwitchがあり、それぞれ異なるネットワークを伝送します。

• vswitch-hx-inband-mgmt：ESXi管理、ストレージコントローラ管理に使用されます。

• vswitch hx-storage-data：ESXiストレージデータ、およびHXデータプラットフォームの複製に使用されます。

これら2つのvSwitchは、さらに2つのポートグループに分割され、ストレージクラスタと

ESXiホスト間のトラフィックを処理するための静的IPアドレスが割り当てられます。

• vswitch hx-vmotion：VMおよびストレージvMotionに使用されます。

このvSwitchには管理用に1つのポートグループがあり、vCenterクラスタ内のすべてのホス

トに接続するvSphereを介して定義されます。

• vswitch hx-vm-network：VMデータトラフィックに使用されます。

Cisco UCS Managerで対応するvNICテンプレートにVLANを追加または削除することができます。手順の詳細については、「Managing VLANs in Cisco UCS Manager」および「Managing vNIC templates in Cisco UCS Manager」を参照してください。vSwitchでポートグループを作成するには、「Adding Virtual Port Groups to VMware Standard vSwitch」を参照してください。

（注） 1 Cisco HXデータプラットフォームインストーラは、自動的にvSwitchを作成します。

2 HXストレージクラスタの作成後に、vSphereの次のサービスを有効にする必要があります。

• DRS

• VMotion

•ハイアベイラビリティ

インストールの前提条件ネットワーク設定

(15)

VLAN および vSwitch の要件

少なくとも3つのVLAN IDを提供します。すべてのVLANは、インストール時にファブリックインターコネクトで記録され、設定される必要があります。

VLANタイプ説明

次の各ネットワークに必ず個別のサブネットとVLANを使用してください。

（注）

VLAN名：hx-inband-mgmt VLAN ID

VLAN ESXiおよびHyperFlex管理トラフィック

VLAN名：hx-storage-data VLAN ID

VLAN HyperFlexストレージトラフィック

VLAN名：hx-vmotion VLAN ID

VLAN VM vMotion

ユーザ定義です。

VLAN VMデータ

KVM IPプール。ホストごとに1つのIPアドレス。

IPブロック

例：255.255.0.0 サブネットマスク

例：10.193.0.1 デフォルトゲートウェイ

外部スイッチVLANタギング（EST）を使用するVLANタギングとvSwitchの設定は、UCS Manager プロファイルを使用して適用されます。HX Data Platformインストーラを使用すると、このプロセスが単純化されます。

（注） •特にDisjoint Layer 2設定が使用されている場合は、ネットワークの問題を引き起こす可

能性があるため、デフォルトVLANであるVLAN 1は使用しないでください。ネットワークのベストプラクティスごとに、VLAN 1以外の異なるVLANを使用してください。

•インストーラは、デフォルトでVLANを非ネイティブとして設定します。非ネイティブ VLANに対応するようにアップストリームスイッチを設定してください。

VLAN およびvSwitchの要件

(16)

Cisco UCS の要件

プロンプトが表示されたら、UCSファブリックインターコネクトおよびUCS Managerに関してリストされているコンテンツを提示します。

Cisco UCS ファブリックインターコネクトの要件

提示するコンテンツ FI の要素

スイッチタイプと接続タイプを指定します

（SFP + Twin Ax/光）

アップリンクスイッチモデル

IPアドレスファブリックインターコネクトクラスタのIP

アドレス

IPアドレス FI-A IPアドレス

IPアドレス FI-B IPアドレス

00:00:00: MACアドレスプールチェック済み MACアドレスプール

KVM IPプール。最低4つのIPアドレス。

IPブロック

例：255.255.0.0 サブネットマスク

例：10.193.0.1 デフォルトゲートウェイ

Cisco UCS Manager の要件

提示するコンテンツ UCS Manager の要素

ホスト名またはIPアドレス UCS Managerのホスト名

username@domain Admin Username

password Admin Password

ハイパーバイザ要件

vCenterクラスタ経由でストレージ管理ネットワークまたはストレージデータネットワーク上の

ESXサーバに使用可能なアドレス範囲からIPアドレスを入力します。すべてのネットワークアドレスに静的IPアドレスを割り当てます。

インストールの前提条件 Cisco UCS の要件

(17)

-データネットワークと管理ネットワークは異なるサブネット上になければなりません。

IPアドレスは、ストレージクラスタの作成後は変更できません。テクニカルアシスタンスセンターに問い合わせてください。

単独では必要ありませんが、DNS名を指定する場合は、IPアドレスの正逆方向のDNSルックアップを有効にします。

-インストーラのIPアドレスは、ハイパーバイザとストレージコントローラVMで使用される管理サブネットから到達可能である必要があります。インストーラアプライアンスは、ESXi ホスト上か、またはインストールされるクラスタの一部ではないVMwareワークステーション上で稼働する必要があります。

（注）

データネットワークの IP アドレス管理ネットワークの IP アドレス

ストレージコントローラ

ハイパーバイザストレージコントロー

ラハイパーバイザ

<IPアドレス>

VLAN_ID VLANタグ

サブネットマスクサブネットマスク

デフォルトゲートウェイ

インストーラアプライアンスのIPアドレス

<IPアドレス>

ストレージクラスタ要件

ストレージクラスタは、Cisco HX Data Platformのコンポーネントです。このコンポーネントはストレージの複雑さを軽減するために、vSphere Webクライアントで簡単にプロビジョニングできる単一のデータストアを提供します。ストレージクラスタ内のすべてのサーバにおいて、データがディスク全体に配布され、すべてのコントローラリソースの活用と高可用性を実現します。

ストレージクラスタ要件

(18)

ストレージクラスタは、関連するvCenterクラスタには依存しません。vCenterクラスタにある ESXホストを使用して、ストレージクラスタを作成します。

次のパラメータを指定してストレージクラスタを定義します。

ストレージクラスタ

<name>

クラスタの名前を指定します。

ストレージクラスタ名

<IPアドレス>

これによって、各ESXホストにストレージ管理ネットワークアクセスが提供されます。IP アドレスは、ノードの管理IPアドレスと同じサブネット上にある必要があります。

これらのIPアドレスは、4つのIPアドレスに加えて、シスコが（[Hypervisor]セクションの）

各ノードに割り当てます。

クラスタ管理IPが同じサブネット上の別のクラスタと最後のオクテットを共有することを許可しないでください。

ストレージクラスタ管理IPアドレス

IPアドレス

これによって、各ESXホストにストレージデータネットワークおよびストレージコントローラVMネットワークアクセスが提供されます。

同じIPアドレスをクラスタ内のすべてのESX ノードに適用する必要があります

ストレージクラスタデータIPアドレス

<数字- 2または3>

HX Data Platformで保持する冗長データの複製の数を設定します。これはクラスタアクセスポリシーと統合されます。

レプリケーション係数は、ストレージクラスタの作成後は変更できません。ただし、クラスタアクセスポリシーは、ストレージクラスタを導入した後でも変更できます。詳細については、『Cisco HX Data Platform Administration

Guide』を参照してください。

レプリケーションファクタ

インストールの前提条件ストレージクラスタ要件

(19)

vCenter 設定の要件

vCenterに管理者レベルアカウントとパスワードを指定します。既存のvCenterサーバがあり、次

のvSphereサービスが動作していることを確認してください。

•ダイナミックリソーススケジューラ（DRS）が有効になっている。HX Data Platformのアップグレードに必要です。

• VMotion

•高可用性（HA）が有効になっている。フェールオーバーの容量およびデータストアハートビートの拡張を定義するために必要です。

•ユーザVMはバージョン9以降でなければなりません。HX Data PlatformのネイティブスナップショットとReadyCloneを使用するために必要です。

vCenterの設定

http://<IPアドレス>を指定します。

現在のvCenterサーバのWebアドレスを入力します。

vCenterサーバ

username@domain 管理者ユーザ名

password adminパスワード

vCenterデータセンター名が必要です。

データセンター名

vCenterクラスタ名が必要です。クラスタには、

少なくとも3つのESXサーバが含まれます。

クラスタ名

システムサービス要件

次のネットワーク接続とサービスは、HXDPをインストールする前に、vSphere環境で動作していて到達可能である必要があります。

• DNSサーバ

• NTPサーバ

vCenter 設定の要件

(20)

（注） •ストレージクラスタを設定する前に、NTPサーバが動作していて、信頼できる時間のソースを提供していることを手動で確認します。

•コンバージドノード、コンピューティングノード双方のすべてのノードとすべてのストレージコントローラVMに同じNTPサーバを使用する必要があります。

• NTPサーバは安定していて、（クラスタの有効期間に対し）継続性があ

り、静的IPアドレスから到達可能である必要があります。

•タイムゾーン

ネットワークサービス

<IPアドレス>

これは、Cisco HXDPのインストール時にホスト名を使用する場合に必要です。HXデータプラットフォームインストーラは、これらの DNSサーバを使用してホスト名をIPアドレスと照合します。

DNSサーバがない場合は、HXデータプラットフォームインストーラの[Cluster Configuration]ページのいずれのフィールドにもホスト名を入力しないでください。IPアドレスのみを使用します

DNSサーバ

<IPアドレス>

NTPサーバの静的IPアドレスは、すべてのHXデータプラットフォームのインストールに必要です。NTPサーバは、ストレージコントローラVMおよびESXホスト上で動作するサービス間のクロック同期に使用されます。

インストール時に、この情報はすべてのストレージコントローラVM および対応するホストに伝搬されます。サーバは、ストレージクラスタの起動時に自動的に同期されます。

NTPサーバ

<利用するタイムゾーン>

ストレージコントローラVMのタイムゾーンを選択します。スケジュールされたスナップショットをいつ取得するかを決定するために使用されます。すべてのVMを同じタイムゾーンにする必要があります。

タイムゾーン

インストールの前提条件システムサービス要件

(21)

コントローラ VM 用 CPU リソース予約

ストレージコントローラVMはCisco HX Distributed Data Platformに不可欠の機能を提供するため、HyperFlexインストーラは、コントローラVM用のCPUリソース予約を設定します。この予約により、ESXiハイパーバイザホストの物理CPUリソースがゲストVMによって大量に消費されていても、コントローラVMには必要最小限のCPUリソースが確保されます。以下の表に、ストレージコントローラVM用CPUリソース予約の詳細を記載します。

表 1：コントローラ VM 用 CPU 予約

制限予約

共有 vCPU 数

無制限 10800 MHz

Low 8

コントローラ VM 用メモリリソース予約

ストレージコントローラVMはCisco HX Distributed Data Platformに不可欠の機能を提供するた

め、HyperFlexインストーラは、コントローラVM用のメモリリソース予約を設定します。この

予約により、ESXiハイパーバイザホストの物理メモリリソースがゲストVMによって大量に消費されていても、コントローラVMには必要最小限のメモリリソースが確保されます。以下の表に、ストレージコントローラVM用メモリリソース予約の詳細を記載します。

表 2：コントローラ VM 用メモリ予約

全ゲストメモリに対する予約ゲストメモリの量

サーバモデル

Yes 48 GB

HX220c-M4Sおよび HXAF220C-M4S

Yes 72 GB

HX240c-M4SXおよび HXAF240C-M4SX

• B200 M4コンピューティング専用ブレードは軽量ストレージコントローラVMを備えてお

り、このVMは1つのvCPUと512 MBのメモリ予約でのみ設定されています。

• C240 M4ラックサーバは2ラックユニット（2RU）フォームファクタで卓越した拡張性と

パフォーマンスを発揮します。

• C220 M4サーバは、1ラックユニット（1RU）フォームファクタで拡張性を実現します。

コントローラ VM 用 CPU リソース予約

(22)

Auto Support の要件

Auto Supportは、HX Data Platformを通じて提供されるアラート通知サービスです。Auto Support を有効にすると、メッセージがHX Data Platformから指定した電子メールアドレスに送信されます。このサービスでは、ログファイルを送信する個人の電子メールアドレスリストを入力することができます。実装するには、次の情報が必要です。

Auto Support

チェックボックスをクリックします

これにより、リアルタイムで問題をトラブルシューティングするために、サポート用の電子メールがログバンドルとともに自動で送信されます。

Enable Auto Support

<IPアドレス>

すべてのストレージコントローラVMのIPアドレスから送信された電子メールを処理するためのメールサーバのIPアドレス。

SMTP Server

<[email protected]>

通知の送信時に使用する電子メール。

Mail Sender

Auto Supportは、ノードのドライブ障害などのハードウェア問題が発生した際の診断に役立つハードウェアカウンタの履歴を提供することになるため、有効にすることを強く推奨します。

（注）

シングルサインオンの要件

SSO URLは、vCenterから提供されます。このURLにコントローラVMから直接到達できない場

合は、[Installer Advanced Settings]を使用して場所を明示的に設定します。

シングルサインオン（SSO）

SSO URLは、vCenterの[vCenter Server] > [Manage] > [Advanced Settings]にあるconfig.vpxd.sso.sts.uriキーで確認できます。

SSOサーバURL

インストールの前提条件 Auto Supportの要件

インストールの前提条件
