この章では、Network Processing Engine（NPE; ネットワーク処理エンジン）について説明します。内

容は、次のとおりです。

• サポート対象プラットフォーム（p.1-2）

• NPE-G100 の概要（p.1-2）

• NPE-G100 のメモリ情報（p.1-7）

第1 章 概要 サポート対象プラットフォーム

サポート対象プラットフォーム

NPE-G100 をサポートするのは、Cisco 7304 ルータのみです。

NPE-G100 の概要

ここでは、NPE-G100 のコンポーネントおよびシステム管理機能について説明します。NPE-G100 に は、システム管理機能を維持して実行する Route Processor（RP; ルート プロセッサ）、パス転送機 能、パケット転送機能とともに、Cisco 7304 ルータのシステム メモリ / 環境モニタ機能が組み込ま れています。 NPE-G100 は、複数のインターフェイスを備えた単一ボードです。

NPE-G100 ハードウェア MAC アドレス

NPE-G100 の各ネイティブ ギガビット イーサネット ポートは、ハードウェア MAC アドレスを最大 8 つサポートできます。各ポートのハードウェア MAC アドレスは、１ つのハードウェア MAC ア ドレス フィルタリング テーブルに格納されます。NPE-G100 を 2 つ取り付けると、最大 6 つのネイ ティブ ギガビット イーサネット ポートをサポートできます。

インターフェイスおよび

LED

図1-1 NPE-G100 の前面プレート 1 ロック レバー 6 CompactFlash Disk（disk0:） 2 リセット 7 CONSOLE ポート 3 ギガビット イーサネット RJ-45 および SFP ポート 0 8 AUX ポート 4 ギガビット イーサネット RJ-45 および SFP ポート 1 9 非脱落型ネジ 5 ギガビット イーサネット RJ-45 および SFP ポート 2 　 　 DISK 0 LINK GIGABIT ETHERNET 1 EN RX SFP TX RJ45 LINK GIGABIT ETHERNET 1 EN RX SFP TX RJ45 CONSOLE AUX ACTIVE

NETWORK PROCESSOR ENGINE 100 LINK GIGABIT ETHERNET 1 EN RX SFP TX STANDBY SYSTEM-UP C7304-NPE-G100 RESET RJ45 84843 1 ₂ 6 7 8 ₉ 3 4 5

第1 章 概要

NPE-G100 の概要

NPE-G100 の 3 つのインターフェイスは、ギガビット イーサネット（Small Form-factor Pluggable） SFP ポート × 3 および 10/100/1000 RJ-45 イーサネット / ファスト イーサネット / ギガビット イーサ ネット ポート × 3 で構成されます。各ポートの使用規則は、次のとおりです。 • 1 度に使用できるポートは、インターフェイスごとに 1 つだけです。たとえば、ギガビット イー サネット 1 インターフェイスの場合、RJ-45 ポートを使用するか、または SFP ポートを使用す るかのどちらかです。両方を使用することはできません。 • 3 つのインターフェイス（0、1、2）を任意の組み合わせで、合計 3 ポートを同時に使用できま す。たとえば、SFP ポート 0、SFP ポート 1、および RJ-45 ポート 2 といった組み合わせが可能 です。 図1-2 NPE-G100 の LED

番号 LED のラベル LED 目的 カラー LED のカラーの状態

1 ACTIVE アクティブ この NPE-G100 が ア ク テ ィ ブ NPE であることを示し ます。 グリーン この NPE がアクティブ NPE の場合に グリーンに点灯します。 消灯 この NPE がアクティブ NPE ではない 場合は消灯します。 2 STANDBY スタンバイ この NPE-G100 が 冗長すなわちセカ ン ダ リ NPE であ る こ と を 示 し ま す。 グリーン この NPE がスタンバイ NPE の場合に グリーンに点灯します。 消灯 この NPE がアクティブではない場合 は消灯します。 3 SYSTEM-UP システム アップ システム ステータ ス グリーン Cisco IOS がアクティブで稼働してい る場合にグリーンに点灯します。 オレンジ • ROMmon が起動中です。 • システムが起動プロセスを完了す る前に ROMmon が停止していま す。 • ROMmon が重大なハードウェア エラーを検出しました。 消灯 ROMmon 起動中のオレンジから、Cisco IOS がアクティブで稼働中を示すグ リーンになるまでの間です。 DISK 0 LINK GIGABIT ETHERNET 1 EN RX SFP TX RJ45 LINK GIGABIT ETHERNET 1 EN RX SFP TX RJ45 CONSOLE AUX ACTIVE

NETWORK PROCESSOR ENGINE 100 LINK GIGABIT ETHERNET 1 EN RX SFP TX STANDBY SYSTEM-UP C7304-NPE-G100 RESET RJ45 84844 2 6 1 ₃ 4 5 4 ₅ 4 ₅

第1 章 概要 NPE-G100 の概要

NPE-G100 の前面プレートには、システムおよびポートの状態を示す LED があります。1 度に使用

できるポートはインターフェイス（0、1、2）ごとにどちらか一方なので、RJ-45 ポートと SFP ポー

トは同じ LINK LED を共有します。RJ-45 ポートを使用している場合は、EN（イネーブル）LED が

点灯します。 4 LINK （イ ン タ ー フ ェ イ ス 0、1、2） RJ-45 および SFP ポート — グリーン 点灯（リンクが確立されています） 消灯 消灯（リンクがアクティブではありま せん） 5 EN（イネーブル） （イ ン タ ー フ ェ イ ス 0、1、2） RJ-45 ポートのみ — グリーン RJ-45 ポートが選択されている場合に 点灯します。 消灯 SFP ポートが選択されている場合は消 灯します。

6 DISK 0 CompactFlash Disk — グリーン ディスク使用中はグリーンに点灯しま

す。

ディスクにアクセスしている場合に点 滅します。

第1 章 概要 NPE-G100 の概要

コンポーネント

図1-3 NPE-G100 1 リチウム電池 9 ミッドボード温度センサー 2 ミッドプレーン コネクタ 10 吸気口温度センサー 3 排気口温度センサー 11 CompactFlash Disk（disk0:） 4 bootdisk: 12 コンソール ポート 5 ギガビット イーサネット ポート 0 13 AUX ポート 6 ギガビット イーサネット ポート 1 14 SODIMM 1（J3） 7 ギガビット イーサネット ポート 2 15 SODIMM 2（J4） 8 BCM 1250 プロセッサ システム 　 　 84840 5 6 3 2 1 2 8 9 10 11 12 13 4 15 14 7

第1 章 概要 NPE-G100 の概要

NPE-G100 は、次のコンポーネントで構成されています。

• BCM 1250 プロセッサ システム

－ マイクロプロセッサは、800 MHz の内部クロック速度で動作します。

－ プロセッサを相互接続するハードウェア ロジック、デュアル Double Data Rate SDRAM

（DDR-SDRAM）、Hypertransport（HT）インターフェイス、汎用 PCI バス、およびミッドプ レーン× 2 － キャッシュ メモリ ― NPE-G100 には 2 段階のキャッシュがあります。1 次および 2 次 キャッシュが BCM 1250 プロセッサ システムの内部にあり、データおよび命令用の 2 次統 合キャッシュを備えています。 • コード、データ、およびパケットのストレージとしての DDR-SDRAM • 環境センサー × 3 ― シャーシに入ってシステム ボード上を流れ、シャーシから出ていく冷気を モニタします。 • ギガビット イーサネット インターフェイス × 3（コネクタ × 6 ― ギガビット イーサネット SFP ［光］× 3 および 10/100/1000 RJ-45［銅］）。インターフェイスごとに、ギガビット イーサネット SFP または RJ-45 ポートのどちらか一方を使用できます。ポートは BCM 1250 プロセッサ シス テムと直結しています。

• CompactFlash Disk：Cisco IOS ブート ローダ イメージ（bootdisk:）を起動できるだけのコード

を保管します。 • NVRAM ― システム コンフィギュレーションおよび環境モニタ ログが保管されます。NVRAM は電源が切断されると、リチウム電池を使用して内容を維持します。 • ROMmon イメージを保管し、新しいバージョンの ROMmon イメージにシステムをアップグ レードするためのアップグレード可能なブート ROM。ROMmon イメージ保管用のアップグ レード可能なブート ROM は 2 つあります。 • アップグレードできないブート ROM。デフォルトの ROMmon イメージの「ゴールデン コピー （golden copy）」を提供します。

• Data Terminal Equipment（DTE; データ端末装置）のフル機能を備えた AUX ポート

• Data Communications Equipment（DCE; データ通信装置）のフル機能を備えたコンソール ポート • Error Correction Code（ECC; エラー訂正コード）システム メモリおよび内部 L2 キャッシュ サ

ポート

システム管理機能

NPE-G100 はパケット転送の他に、次のシステム管理機能を実行します。 • ルーティング プロトコルのアップデート情報の送受信 • テーブル、キャッシュ、およびバッファの管理 • インターフェイスおよび環境ステータスのモニタ • SNMP（簡易ネットワーク管理プロトコル）管理機能の提供 • イメージのブートおよびリロード

• ラインカードの管理（活性挿抜 [OIR; Online Insertion and Removal] 時の認識および初期化を含

む）

• ハイ アベイラビリティ（HA）サポートおよび管理 ― 2 台の NPE-G100 で一方がアクティブ、

もう一方がスタンバイの場合

• トラフィックのルーティングおよび転送

注意 Cisco 7304 でサポートされるのは、NPE-G100 が 2 台、または NSE-100 が 2 台の構成です。同じ

第1 章 概要

NPE-G100 のメモリ情報

NPE-G100 のメモリ情報

NPE-G100 のメモリ構成を判別するには、show version コマンドを使用します。

次の例は、Cisco 7304 ルータに搭載された NPE-G100 に関する情報です。

Router# show version

Cisco Internetwork Operating System Software

IOS (tm) 7300 Software (C7300-JS-M), Version 12.2(WINDSTAR_ISP.030330.), CISCO DEVELOPMENT TEST VERSION

Copyright (c) 1986-2003 by cisco Systems, Inc. Compiled Sun 30-Mar-03 06:15 by

Image text-base:0x40008B50, data-base:0x423F8000

ROM:System Bootstrap, Version 12.2(14r)SZ, RELEASE SOFTWARE (fc1) Currently running ROMMON from ROM 2

BOOTLDR:7300 Software (C7300-BOOT-M), Version 12.2(WINDSTAR_ISP.030330.), CISCO DEVELOPMENT TEST VERSION

G100 uptime is 19 minutes

System returned to ROM by reload at 16:06:46 EST Sat Feb 19 2000 System restarted at 16:10:01 EST Sat Feb 19 2000

System image file is "tftp://10.0.0.0/g100/c7300-js-mz.999-99.WINDSTAR_ISP_UB_030330"

cisco 7300 (NPEG100) processor (revision 0x00) with 229376K/32768K bytes of memory. Processor board ID SCA07020053

SB-1 CPU at 700Mhz, Implementation 1025, Rev 0.2, 512KB L2 Cache 4 slot midplane, Version 67.49

Last reset from software reset or reload Bridging software.

X.25 software, Version 3.0.0.

SuperLAT software (copyright 1990 by Meridian Technology Corp). TN3270 Emulation software.

3 Gigabit Ethernet/IEEE 802.3 interface(s) 6 Serial network interface(s)

2 Packet over SONET network interface(s)

1021K bytes of non-volatile configuration memory.

31744K bytes of ATA compact flash in bootdisk (Sector size 512 bytes). 62720K bytes of ATA compact flash in disk0 (Sector size 512 bytes). Configuration register is 0x0 表1-1 に NPE-G100 のメモリ仕様、表1-2に NPE-G100 のユーザ側で交換可能なメモリ構成情報を 示します。 表1-1 NPE-G100 のメモリ仕様 メモリ タイプ メモリ容量 数量 説明 NPE-G100 ボード上 の位置 SDRAM 256 MB、512 MB、 または1 GB 2 512 MB SODIMM J3、J4 アップグレードできない ブート ROM

512 KB 1 OTP1_{ROM、ROM モニタ（ROMmon）用 U15}

NVRAM 512 KB 2 コンフィギュレーションおよびクラッ シュ情報ファイル U1、U7 ア ッ プ グ レ ー ド 可 能 な ブート ROM 1 MB 2 プログラマブル ROM U26、U64 フラッシュ メモリ disk0:256 MB bootdisk:32 MB

第1 章 概要 NPE-G100 のメモリ情報 1 次キャッシュ 16 KB（命令用）、 16 KB（データ用） — BCM 1250 プロセッサ システム、内部 キャッシュ U24 2 次キャッシュ 512 KB — BCM 1250 プロセッサ システム、内部、 命令/ データ統合キャッシュ U24

1. OTP = One-Time Programmable（1 回だけプログラミング可能）。OTP ROMmon はアップグレードできませんが、Cisco IOS ソフトウェアを 使用することによってブート コードをアップグレードできます。ブート コードをアップグレードすると、更新されたブート コードがアッ プグレード可能なブート ROM に保管されます。

表1-2 NPE-G100 の SODIMM 構成 ― 構成可能メモリ

SDRAM 総容量 SDRAM SODIMM 数量 製品番号

1 GB J3 および J4 512 MB SODIMM × 2 7304-MEM-G100-1GB= 表1-3 CompactFlash Disk 構成 メモリ容量 製品番号 256 MB 7300-I/O-CFM-256M= 表1-4 光ギガビット イーサネット SFP モジュール構成 タイプ 製品番号 短波（1000BASE-SX） GLC-SX-MM= 長波/ 長距離（1000BASE-LX/LH） GLC-LH-SM= 超長波（1000BASE-ZX） GLC-ZX-SM= 表1-5 CWDM ギガビット イーサネット SFP モジュール構成 GBIC 製品番号 波長 CWDM-SFP-1470= 長波 1470 nm レーザー、シングル モード CWDM-SFP-1490= 長波 1490 nm レーザー、シングルモード CWDM-SFP-1510= 長波 1510 nm レーザー、シングルモード CWDM-SFP-1530= 長波 1530 nm レーザー、シングルモード CWDM-SFP-1550= 長波 1550 nm レーザー、シングルモード CWDM-SFP-1570= 長波 1570 nm レーザー、シングルモード CWDM-SFP-1590= 長波 1590 nm レーザー、シングルモード CWDM-SFP-1610= 長波 1610 nm レーザー、シングルモード 表1-1 NPE-G100 のメモリ仕様 （続き） メモリ タイプ メモリ容量 数量 説明 NPE-G100 ボード上 の位置

第1 章 概要 ギガビット イーサネット SFP ポートおよびケーブル情報

ギガビット

イーサネット SFP ポートおよびケーブル情報

次に、NPE-G100 をサポートする SFP について説明します。 • CWDM SFP（p.1-9） • 光ギガビット イーサネット 1000BASESX、1000BASELX/LH および 1000BASEZX SFP（p.1-10） • 1000BASESX、1000BASELX/LH および 1000BASEZX SFP ポートのケーブル仕様（p.1-11） • モード コンディショニング パッチコード（p.1-11） • ギガビット イーサネット RJ-45 ポートのピン割り当て（p.1-12）

CWDM SFP

CWDM SFP は、Cisco IOS Release 12.2(28)SB の NPE-G100 上で最初にサポートされました。 NPE-G100 対応の CWDM SFP は、1470 nm から 1610 nm の間で 8 種類の波長があります。デバイス

上の色により、ギガビット イーサネット チャンネルがマッピングされた波長を特定できます。表

1-6 に CWDM SFP の種類と、NPE-G100 でサポートされている波長およびカラー コードを示します。

CWDM SFP モジュールの詳細については、『Cisco CWDM GBIC and SFP Solution Data Sheet』を参照

してください。 表1-6 CWDM GBIC の波長およびカラー コード GBIC 製品番号 波長 色識別子 CWDM-SFP-1470= 長波 1470 nm レーザー、シングルモード グレー CWDM-SFP-1490= 長波 1490 nm レーザー、シングルモード バイオレット CWDM-SFP-1510= 長波 1510 nm レーザー、シングルモード ブルー CWDM-SFP-1530= 長波 1530 nm レーザー、シングルモード グリーン CWDM-SFP-1550= 長波 1550 nm レーザー、シングルモード イエロー CWDM-SFP-1570= 長波 1570 nm レーザー、シングルモード オレンジ CWDM-SFP-1590= 長波 1590 nm レーザー、シングルモード レッド CWDM-SFP-1610= 長波 1610 nm レーザー、シングルモード ブラウン

第1 章 概要

ギガビット イーサネット SFP ポートおよびケーブル情報

光ギガビット

イーサネット 1000BASESX、1000BASELX/LH および 1000BASEZX

SFP

表1-7 の光ギガビット イーサネット SFP モジュールは、NPE-G100 を使用した Cisco 7304 ルータ上

で実行可能な Cisco IOS リリースすべてで NPE-G100 と併用できます。

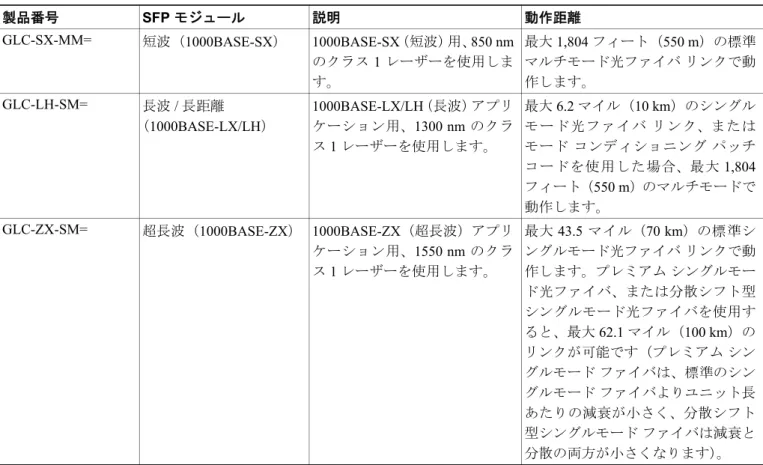

表1-7 ギガビット イーサネット SFP モジュール製品、説明、および動作距離 製品番号 SFP モジュール 説明 動作距離 GLC-SX-MM= 短波（1000BASE-SX） 1000BASE-SX（短波）用、850 nm のクラス 1 レーザーを使用しま す。 最大1,804 フィート（550 m）の標準 マルチモード光ファイバ リンクで動 作します。 GLC-LH-SM= 長波/ 長距離 （1000BASE-LX/LH） 1000BASE-LX/LH（長波）アプリ ケーション用、1300 nm のクラ ス 1 レーザーを使用します。 最大 6.2 マイル（10 km）のシングル モード光ファイバ リンク、または モード コンディショニング パッチ コードを使用した場合、最大 1,804 フィート（550 m）のマルチモードで 動作します。 GLC-ZX-SM= 超長波（1000BASE-ZX） 1000BASE-ZX（超長波）アプリ ケーション用、1550 nm のクラ ス 1 レーザーを使用します。 最大 43.5 マイル（70 km）の標準シ ングルモード光ファイバ リンクで動 作します。プレミアム シングルモー ド光ファイバ、または分散シフト型 シングルモード光ファイバを使用す ると、最大 62.1 マイル（100 km）の リンクが可能です（プレミアム シン グルモード ファイバは、標準のシン グルモード ファイバよりユニット長 あたりの減衰が小さく、分散シフト 型シングルモード ファイバは減衰と 分散の両方が小さくなります）。

第1 章 概要

ギガビット イーサネット SFP ポートおよびケーブル情報

1000BASESX、1000BASELX/LH および 1000BASEZX SFP ポートのケーブル仕様

ギガビット イーサネット SFP ポートは 1000 Mbps の光インターフェイスで、形状は LC タイプの デュプレックス コネクタです。IEEE 802.3z 準拠の 1000BASE-SX および 1000BASE-LX インター フェイスに対応します。 表1-8に、ギガビット イーサネット デバイスに SFP モジュールを搭載する場合のケーブル仕様を 示します。すべての SFP ポートは LC タイプ コネクタを備えています。また、SFP GLC-SX-MM マ ルチモード光ファイバ（MMF）および SFP GLC-LH-SM シングルモード光ファイバ（SMF）の最小 ケーブル長は 6.5 フィート（2 m）です。

モード

_{コンディショニング パッチコード}

モード コンディショニング パッチ コードを GLC-LH-SM= と組み合わせて使用することにより、 GBIC のシングルモード レーザー光源とマルチモード光ファイバ ケーブル間で信頼性の高いレー ザー伝送が可能になります。 シングルモード光ファイバ上で動作するように設計されている未調整レーザー光源をマルチモー ド光ファイバケーブルに直接接続すると、DMD の影響により、光ファイバケーブルのモード帯域 幅が劣化します。 この劣化により、信頼性のある伝送を保証できるリンク距離（トランスミッタとレシーバ間の距離） が短くなります。DMD の影響は、レーザー光源のラウンチ特性を調整することによって避けられ ます。この調整を行うには、モード コンディショニング パッチコードの使用が有効です。 モードコンディショニング パッチコードは、コネクタ ハードウェアで終端する一対の光ファイバ で構成された光ファイバケーブル アセンブリです。具体的には、モード コンディショニング パッ チ コードは中心から外れてグレーデッド インデックス型マルチモード光ファイバに固定結合され たシングルモード光ファイバ（図1-4のオフセットを参照）で構成されています。図1-4 に、モー ド コンディショニング パッチ コード アセンブリのダイアグラムを示します。 表1-8 SFP ポートのケーブル仕様 SFP モジュール 波長（nm） 光ファイバ タイプ コア サイズ （ミクロン） モード帯域幅 （MHz/km） 最大ケーブル距離 GLC-SX-MM= 850 MMF1 1. MMF のみ。 62.5 160 722 フィート（220 m） 62.5 200 902 フィート（275 m） 50.0 400 1,640 フィート（500 m） 50.0 500 1,804 フィート（550 m） GLC-LH-SM= 1300 MMF2_および SMF 2. 直径 62.5 ミクロンの MMF（マルチモード ファイバ）を SFP GLC-LH-SM に使用する場合は、リンクの送信側と受信側の両方で、SFP モ ジュールと MMF ケーブルの間にモード コンディショニング パッチ コードを取り付ける必要があります。このパッチ コードは、リンク距 離が984 フィート（300 m）を超える場合には必須です。リンク距離が非常に短い（数十メートル）場合でも、パッチ コードを使用せずに SFP GLC-LH-SM を MMF ケーブルに使用することは推奨できません。BER が上昇する原因になります。 62.5 500 1,804 フィート（550 m） 50.0 400 1,804 フィート（550 m） 50.0 500 1,804 フィート（550 m） 9/10 — 6.2 マイル（10 km） GLC-ZX-SM=3 3. EN55022 クラス B に適合させる場合、1 つのシステムで使用できる 1000BASE-ZX SFP モジュールの最大数は 12 です。FCC クラス A の規 制に適合させる場合、1 つのシステムで使用できる 1000BASE-ZX SFP モジュールの最大数は 24 です。 1550 SMF および SMF4 4. 分散シフト型シングルモード光ファイバ ケーブル 9/10 — 43.5 マイル（70 km） 8 — 62.1 マイル（100 km）

第1 章 概要 ギガビット イーサネット SFP ポートおよびケーブル情報 モード コンディショニング パッチコード アセンブリは、トランスミッタに接続されるシングル モードおよびマルチモード間のオフセット ラウンチ光ファイバ、およびレシーバに接続される従来 型のグレーデッド インデックス型マルチモード光ファイバという、2 本の光ファイバからなりま す。プラグ間 のパッチ コードを使用することにより、マルチモードの 1000BASE-LX および 1000BASE-LH リンクのパワー バジェットが最大になります。 （注） IEEE 規格に適合させるには、モード コンディショニング パッチ コードが必要です。IEEE では、 特定タイプの光ファイバケーブルのコアがリンク距離に対して適正ではないことを確認していま す。この問題を解決するには、モードコンディショニング パッチコードを使用して、中心から正 確なオフセットをとった位置からレーザー光を送出する必要があります。パッチコードの出力で

は、GBIC-LX/LH は、IEEE 802.3z の 1000BASE-LX 規格に準拠します。

図1-4 モード コンディショニング パッチ コード

（注） 図1-4は、モード コンディショニング パッチ コードの 1 つのタイプです。

ギガビット

イーサネット RJ-45 ポートのピン割り当て

Cisco 7304 ルータには、3 つの 10/100/1000 イーサネット / ファスト イーサネット / ギガビット イー サネット接続が可能な RJ-45 ポートが備わっています。RJ-45 ポートは、10BASE-T、100BASE-TX、 および 1000BASE-T 仕様に準拠する IEEE 802.3ab（ギガビット イーサネット）および IEEE 802.3u

（ファスト イーサネット）インターフェイスをサポートします。 RJ-45 ポートは、RJ-45 コネクタを備えた標準のカテゴリ 5 ストレートおよびクロス UTP ケーブル をサポートします。カテゴリ 5 UTP ケーブルは別途必要です。 1 グレーの識別子 5 シングルモード バー 2 GE インターフェイスへ 6 オフセット 3 ブルーの識別子 7 ベージュの識別子 4 マルチモード バー 8 ケーブル プラントへ 1 グレーの識別子 5 シングルモード バー

/ /

/ /

/ /

TX RX 84159 1 7 2 3 7 4 8 6 5 4

第1 章 概要

ギガビット イーサネット SFP ポートおよびケーブル情報

警告 感電防止のため、Safety Extra-Low Voltage（SELV）回路を Telephone-Network Voltage（TNV; 電

話網電圧）回路に接続しないでください。LAN ポートには SELV 回路が組み込まれており、WAN

ポートには TNV 回路が組み込まれています。一部の LAN ポートおよび WAN ポートはどちらも RJ-45 コネクタを使用します。ケーブルを接続するときには、十分に注意してください。 図1-5に、RJ-45 ポートとコネクタを示します。表1-9に RJ-45 ポートのピン割り当てと信号を示し ます。 図1-5 RJ-45 ポートおよびコネクタ 1 RJ-45 コネクタ 表1-9 RJ-45 レセプタクルのピン割り当て ピン FE 信号 GE 信号 1 TX DATA+1 1. TX DATA = データ送信 Tx A+ 2 TX DATA– Tx A– 3 RX DATA+2 2. RX DATA = データ受信 Rx B+ 4 未接続 Tx C+ 5 未接続 Tx C– 6 RX DATA– Rx B– 7 未接続 Rx D+ 8 未接続 Rx D– 57574 1
